HEARO 999 AUDIOSPHERE II - Casque audio AKG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Casque audio numérique sans fil avec émetteur UHF
Marque	AKG
Modèle	HEARO 999 AUDIOSPHERE II
Fréquence porteuse	864 MHz ou 914 MHz
Modulation	GFSK
Entrées audio	Analogiques (cinch L/R), Numériques (optique et coaxiale commutables)
Sorties audio	Analogiques (cinch L/R), Prise casque stéréo 6,35 mm
Traitement numérique	Résolution 20/24 bits
Largeur de bande audio	18 Hz - 24 kHz
Portée maximale	50 m en champ libre
Alimentation	12 V c.c., 800 mA (adaptateur secteur fourni)
Poids de l'émetteur	Environ 590 g
Fonctions principales	IVA, Dolby Surround Pro-Logic, Dolby Digital, VMax
Accessoires fournis	Câbles AK1, AK2, câble fibre DK1, adaptateur secteur, adaptateur stéréo 3,5/6,35 mm
Nettoyage	Chiffon doux humecté d'eau
Sécurité	Utiliser l'adaptateur fourni, ne pas ouvrir le boîtier, éviter chaleur/humidité
Conformité	EN 301489-9, EN 301357-2, EN 60950, Directive 1999/5/CE
Types de casques compatibles	Casques numériques sans fil AKG (même bande) et casque stéréo filaire

FOIRE AUX QUESTIONS - HEARO 999 AUDIOSPHERE II AKG

Comment raccorder l'émetteur à une source audio ?

Raccordez les sorties analogiques (LINE OUT ou casque) de votre source aux entrées LINE IN de l'émetteur à l'aide des câbles AK1 ou AK2. Pour une source numérique, utilisez l'entrée optique ou coaxiale avec le câble DK1 fourni.

Comment utiliser le casque sans fil ?

Rechargez les accus du casque, mettez l'émetteur sous tension, sélectionnez le même canal sur le sélecteur FREQ de l'émetteur et le sélecteur de fréquence du casque, puis allumez le casque.

Que faire si aucun son n'est émis ?

Vérifiez que l'adaptateur secteur est branché, que l'émetteur est sous tension, que la source audio est allumée et que le volume est suffisant. Assurez-vous également que les accus du casque sont chargés et que le casque est allumé.

Comment utiliser les modes surround ?

Tournez le sélecteur SURROUND sur AUTO pour activer automatiquement le décodeur Dolby Digital ou Pro-Logic. Utilisez les positions CLUB, HALL ou STADIUM pour ajouter une réverbération. Le mode IVA-PHONES offre une spatialisation naturelle au casque.

Comment sélectionner la courbe d'oreille (EARS) ?

Mettez le sélecteur MODE sur IVA-PHONES, puis tournez le sélecteur EARS pour choisir parmi 7 courbes (N et 6 autres) celle qui vous semble la plus naturelle. Utilisez les signaux d'essai disponibles sur le site AKG pour un réglage précis.

Quel est le rôle du traitement numérique ?

Le processeur numérique convertit les signaux analogiques en numérique et applique les algorithmes de spatialisation (IVA, Dolby). Le système ACS réduit la latence à 5 ms pour éviter le décalage image-son.

Comment nettoyer l'émetteur ?

Utilisez un chiffon doux légèrement humecté d'eau. N'utilisez jamais d'essence ou de diluant pour peinture.

Quels accessoires optionnels sont disponibles ?

Le kit d'installation en rack RMU 60 permet de monter un ou deux émetteurs dans un rack 19 pouces.

Comment recharger les accus du casque ?

Reportez-vous à la notice d'emploi du casque pour connaître la procédure de charge. Les accus doivent être chargés avant la première utilisation.

Que faire en cas de parasites ou de bips dans le casque ?

Changez de canal en tournant le sélecteur FREQ de l'émetteur et le sélecteur de fréquence du casque sur une autre position. Si le problème persiste, rapprochez-vous de l'émetteur.

MODE D'EMPLOI HEARO 999 AUDIOSPHERE II AKG

Mode d'emploi, p. 23

Veuillez lire cette notice avant d'utiliser le système!

Notice d'emploi - Abrégé 23

1 Sécurité et écologie 24 2 Description 24

2.1 Introduction. 24 2.2 Equipement fourni d'origine 24 2.3 Accessoires recommandés 24 2.4 Généralités 24 2.5 Procédés de spatialisation 25 2.6 Éléments de commande 26

3 Raccordement 28

3.1 Raccordement à des sources audio. 28 3.2 Sorties audio 28 3.3 Branchement au secteur 29

4 Fonctionnement 29

4.1 Remarques importantes 29 4.2 Mise en service 29 4.3 Utilisation avec un casque 29 4.4 Utilisation de haut-parleurs 30

5 Nettoyage 31 6 Dépannage 31 7 Caractéristiques techniques 32 8 Conditions de garantie 32

Utilisation avec casque sans fil

1. Analogue : Raccordez les embases LINE IN L et LINE IN R de l'émetteur sur la sortie casque, LINE ou REC de votre source audio. Les câbles de raccordement (AK 1, AK 2) sont fournis. Numérique : Raccordez la sortie numérique optique de votre source audio sur l'embase DIGITAL IN/OPTICAL de l'émetteur. Le câble de raccordement (DK 1) est fourni.
2. Connectez l'adaptateur secteur sur l'embase POWER de l'émetteur et branchez-le à une prise secteur.
3. Appuyez sur la touche ON, pour permettre l'émetteur sous tension. (Voir aussi point 4.2.)
4. Dirigez l'antenne à la verticale, vers le haut.
5. A l'aide de la touche DIGITAL, activez selon le cas l'entrée analogue (la LED DIGITAL ne s'allume pas) ou les entrées numériques (la LED DIGITAL s'allume). Vous pouvez commuter sur l'entrée optique ou l'entrée coaxiale en utilisant la touche DIGITAL IN au dos de l'émetteur.
6. Chargez les accus dans le casque (voir notice d'emploi du casque).
7. Mettez le casque sous tension avec l'interrupteur 0/I.
8. Réglez le sélecteur de fréquence du casque sur le même canal que le sélecteur FREQ. (4) de l'émetteur.

Utilisation avec haut-parleurs

1. Raccordez les embases LINE OUT de l'émetteur à une entrée libre de votre amplificateur (p. ex. TAPE IN).
2. Appuyez sur la touche ON pour mettre l'émetteur sous tension. (voir aussi point 4.2.)
3. Mettez l'ampli sous tension.

1 Sécurité et écologie

1. Cet appareil devra être utilisé exclusivement avec l'adaptateur secteur fourni (12 V c.c., 800 mA). Vérifiez si la tension indiquée sur l'adaptateur secteur est identique à celle utilisée dans votre région. L'utilisation de l'appareil avec un autre adaptateur secteur entraîne la perte de la garantie.
2. N'essayez jamais d'ouvrir le boîtier. Faites toujours effectuer les révisions par des techniciens qualifiés.
3. Ne laissez jamais l'appareil à proximité d'une source de chaleur (radiateur électrique, chauffage central) ou dans un endroit où il est exposé directement aux rayons du soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux températures inférieures à 0°C ou aux secousses.
4. Ne nettoyez jamais l'appareil à l'essence ou avec un diluant pour peinture.
5. Si vous savez que vous n'utiliserez pas l'appareil pendant un certain temps, débranchez l'adaptateur secteur.
6. Conformez-vous impérativement aux consignes données au point 4.1 Remarques importantes.
7. Si vous mettez l'appareil à la ferraille, enlevez les piles ou les accus, séparez le boîtier, l'électronique et les câbles et éliminez les différents éléments conformément aux règlements en vigueur.

2.1 Introduction

Nous vous remercions d'avoir choisi un produit AKG.

Si vous voulez bénéficier au maximum des avantages du HEARO 999 AUDIOSPHERE II, veuillez lire attentivement le présent mode d'emploi avant de commencer à utiliser votre appareil. Conservez soigneusement le mode d'emploi pour pouvoir le consulter au moment où vous en aurez besoin.

2.2 Équipement fourni d'origine

HEARO 999 AUDIOSPHERE DIGITAL TRANSMITTER

Cable de liaison stéréo AK 1 (cinch - cinch)

Cable de liaison stéreo AK 2 (jack 3,5 mm - 2 x cinch)

Cable à fibres de verre DK1

Adaptateur stéréo 3,5/6,35 mm

Adaptateur secteur

2.3 Accessoires optionnels

Si les fournitures ne sont pas complètes, veuillez contacter immédiatement votre fournisseur AKG.

Kit d'installation en rack RMU 60 pour 1 ou 2 HEARO 999 AUDIOSPHERE II

2.4 Généralités

Proesseur de qualité professionnelle

Possibilités de raccordement universelles

Traitement numérique des signaux

Transmission numérique de signaux avec le Système Audio Coding ACS

• Le HEARO 999 AUDIOSPHERE II est un émetteur UHF conçu spécialement pour les casques numériques sans fil d'AKG. Il dispose néanmoins de sorties pour casques stéréo et haut-parleurs filaires qui en permettent l'utilisation professionnelle en studio. Le centre nerveux du HEARO 999 AUDIOSPHERE II est un processeur numérique de signaux de haute qualité, garantissant l'obtention d'un message sonore optimal à partir de programmes ou sources aussi bien analogiques que numériques.
• Le HEARO 999 AUDIOSPHERE possède des entrées analogiques et numériques permettant de le connecter sans problème sur les sorties analogiques de chaînes audio, vidéo ou TV, d'ordinateurs ou d'appareils à sortie numérique tels que lecteurs de CD et DVD ou télévision numérique.
• Les signaux analogiques sont numérisés immédiatement après l'étage d'entrée. Le traitement des signaux, crucial pour l'image sonore, s'effectue entièrement au niveau numérique. Ceci permet de conserver toute sa dynamique au signal d'entrée, avec un minimum de bruit de fond.
• quoi il arrive que le son de la télévision ou de la vidéo soit ressenti comme légèrement asynchrone. Le système de codage audio ACS développé par AKG réduit pour la première fois ce retard à 5 ms, de sorte qu'il n'y a plus de décalage perceptible entre l'image et le son.
• Le récepteur interne du casque convertit le signal numérique reçu en un signal audio analogique. L'intérêt essentiel de la transmission numérique par rapport à la transmission analogique réside dans le fait qu'elle ne nécessite ni contrôle de gain automatique (AGC), ni compresseur-expanseur. Le signal audio conserve ainsi toute sa dynamique. Mais on peut également citer comme autres avantages la quasi absence de bruit de fond, la meilleure restitution de l'aigu, la réduction des distorsions, la meilleur immunité aux parasites et la qualité de transmission sur tout le rayon effectif, soit jusqu'à 50 m dans des conditions de transmission ideales (en champ libre). A la différence des signaux infrarouges, les signaux radio traversent les murs et les plafonds.
• Si l'émetteur et le récepteur ne sont pas sur la même fréquence ou si vous êtes trop éloigné de l'émetteur, vous en serez averti par un signal acoustique/agréable dans le casque.
• Le HEARO 999 AUDIOSPHERE II peut être fourni pour deux bandes de fréquence différentes : 864 MHz et 914 MHz (USA et Canada seulement).
• Pour vous permettre de partager avec d'autres personnes le plaisir d'écoute parfait que vous offre votre système de casque, nous avons prévu la possibilité d'utiliser avec un seul émetteur plusieurs casques numériques sans fil, fonctionnant sur la même bande de fréquence que l'émetteur.
• Le HEARO 999 AUDIOSPHERE II est logé dans un boîtier de 1 U de haut en largeur demi-rack de 19", avec piètement amovible. En utilisant le kit d'installation en rack optionnel, vous pouvez loger un ou deux émetteurs l'un à côté de l'autre dans un rack 19".

Récepteur numérique

Signal acoustique de fonctionnement

864 ou 914 MHz

Casques UHF pouvant être achetés séparément

Boîtier pour installation en rack

Le HEARO 999 AUDIOSPHERE II met pour la première fois à la disposition des utilisateurs quatre procédés uniques de spatialisation du son réunis sur un seul appareil :

• Acoustique virtuelle individuelle ou IVA, avec 7 fonctions commutables d'adaptation à l'oreille, pour une écoute au casque offrant une restitution spatiale du son absolument naturelle;
• Décodeur Dolby Surround Pro-Logic pour la restitution parfaite du son HiFi, TV, PC ou vidéo en formats Pro-Logic Surround analogue et numérique;
• Décodeur Dolby Digital pour la restitution optimale du son DVD multicanaux (AC3); VMAx permettant d'obtenir le son Surround avec deux haut-parleurs seulement.

2.5.1 IVA - Acoustique individuelle virtuelle

Un inconvénient de l'écoute au casque est le phénomène psycho-acoustique dit de "localisation dans la tête" : l'auditeur a l'impression que l'orchestre joue dans sa tête et non pas dans l'espace environnant. Le procédé IVA (Individual Virtual Acoustics) de traitement audio binaural, mis au point par AKG, produit, grâce aux fonctions dites d'adaptation à l'oreille, l'influence de la tête et du pavillon de l'oreille sur les ondes sonores reçues. Ce casque donne ainsi à l'auditeur l'impression que la source sonore se trouve à l'extérieur de sa tête.

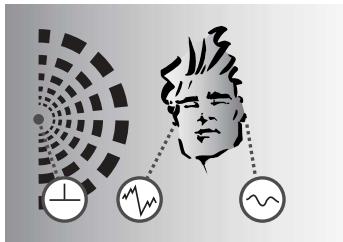

A: Ecoute naturelle : la tête et le pavillon de l'oreille modifient les ondes sonores différemment pour chaque oreille. Les décalages d'amplitude et de phase créent l'impression d'audition spatiale.

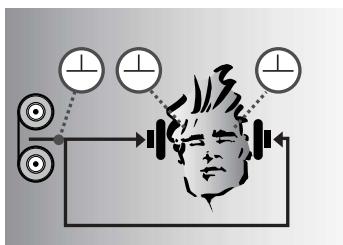

B: Écoute au casque : les décalages d'amplitude et de phase sont supprimés. Les sources sonores sont localisées dans la tête et non pas dans l'espace environnant.

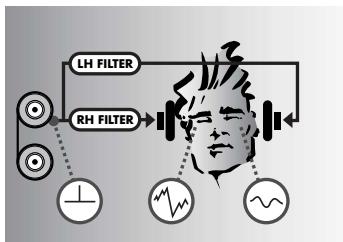

C: Écoute au casque avec IVA : la fonction d'adaptation à l'oreille fait que les signaux correspondent pour les deux oreilles à la figure A. L'impression acoustique redevient spatiale et naturelle.

2.5.2 Décodéur dolby surround pro-logicd

À partir d'un signal stéréo à codage Pro-Logic, le décodeur Dolby Surround Pro-Logic incorpore au HEARO 999 AUDIOSPHERE II fournit deux signaux supplémentaires : un canal médioplatine et un canal surround. Le processeur IVA transforme ces signaux en un signal binaural correspondant à une transmission par les quatre haut-parleurs de haute qualité (3 à l'avant, 1 à l'arrière). Ceci vous permet de profiter aussi avec le casque du son enveloppant spécifique de la technique Dolby Surround.

2.5.3 Décodéur dolby digital

Le HEARO 999 AUDIOSPHERE II est équipé d'un véritable décodeur Dolby Digital, une licence de Dolby Laboratories, Inc. La technologie unique d'association de ce décodeur à l'IVA permet de simuler via le casque cinq haut-parleurs dont les positions sont exactement celles prescrites par Dolby. Les canaux de haut-parleurs disposent tous les cinq de la totalité de la bande audio et la séparation des canaux selon le standard Dolby supprime l'effet de "filtre en peigne".

Pour la simulation Surround, le HEARO 999 AUDIOSPHERE II utilise exclusivement le signal d'entrée pur, sans effets de spatialité supplémentaires; vous bénéficiaz ainsi avec le casque de la même acoustique qu'au cinéma et l'atmosphère du film sera reproductive avec une parfaite fidélité.

2.5.4 Processeur VMAX

Le processeur VMAx permet d'obtenir le son Surround avec deux haut-parleurs seulement. Le son spatial est obtenu selon le même principe que pour l'IVA à partir de signaux d'entrée analogiques ou numériques. Les haut-parleurs sont simulés à partir de signaux d'entrée au format Dolby Surround Pro-Logic ou Dolby Digital.

Dans le cas de signaux d'entrée stéréo, la distance entre des haut-parleurs placés très près l'un de l'autre (comme ceux d'un moniteur d'ordinateur) peut être augmentée virtuellement. On dispose du signal traité sur la sortie audio analogique. Vous pouvez donc restituer le signal VMAx avec un amplificateur stéréo normal.

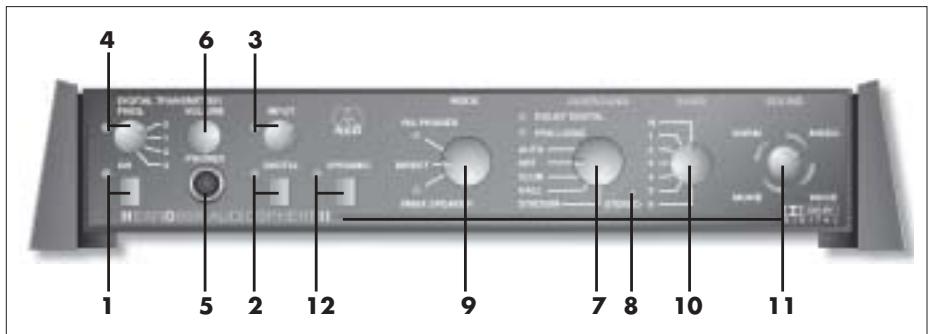

2.6 Éléments de commande 2.6.1 Face avant

1. ON : Touche pour permettre l'appareil sous tension/hors tension. Lorsque la LED verte à côté de la touche est allumée, l'appareil est sous tension.
2. DIGITAL : Touche de commutation entre l'entrée analogue et l'entrée numérique. Lorsque la LED verte à côté de la touche est allumée, l'entrée numérique est activée.
3. INPUT: Bouton rotatif de réglage de niveau sur l'entrée analogue. La LED bicolore à côté du bouton indique le niveau du signal sur l'entrée de l'électronique audio : vert vacillant ou fixe = niveau optimal; rouge = saturation. Lorsque vous passez sur l'entrée numérique, le réglage INPUT est mis hors fonction.
4. FREQ.: Bouton rotatif à 4 positions pour commuter entre 3 canaux différents dans la bande de fréquences porteuses de l'émetteur incorporé. En position "0", l'émetteur est coupé. Quand la LED à côté du bouton est allumée, l'émetteur est sous tension.
5. PHONES: Prise jack stéréo de 6,35 mm pour le raccordement d'un casque stéréo filaire.
6. VOLUME: Bouton rotatif pour le réglage du volume du casque connecté sur l'embase PHONES (5). La position du bouton VOLUME est sans influence sur le volume d'un casque sans fil.
7. SURROUND: Ce bouton rotatif à 5 positions qui se trouve sur le trajet du signal entre l'étage d'entrée et le commutateur MODE permet d'activer ou désactiver les deux décodeurs Dolby ou de traiter les signaux d'entrée stéréo normaux avec 3 programmes de réverbération différents. Le signal de sortie du selectable SurROUND est transmis au processeur IVA ou VMAX, ou directement à la sortie, via le commutateur MODE.

AUTO: Ce mode permet d'activer automatiquement soit le décodeur Pro-Logic, soit le décodeur Dolby Digital, suivant que l'on a sur l'entrée un signal Pro-Logic ou un signal Dolby Digital. Une des deux LED vertes s'allume pour indiquer le décodeur activé.

Remarque:

Si vous avez sur l'entrée un signal stéréo normal, nous vous recommandons de mettre le commutateur SURROUND (7) sur OFF; vous risquez sinon de ne pas avoir les résultats souhaités.

OFF: Les deux décodeurs Dolby sont coupés, le signal d'entrée arrive non modifié au selector MODE (9). Les LED DOLBY DIGITAL et PRO-LOGIC s'éteignent.

CLUB, HALL, STADIUM: simulation de l'acoustique de salles de différentes tailles.

1. STEREO : Cette LED verte indique les états suivants :

Signal stéréo sur l'entrée et sélecteur SURROUND (7) sur “OFF” :	LED STEREO allumée
Sélecteur SURROUND (7) sur “CLUB”, “HALL” ou “STADIUM” :
Sélecteur SURROUND (7) sur “AUTO” :	LED STEREO éteinte
Sélecteur MODE (9) sur “DIRECT” :
Sélecteur MODE (9) sur “IVA-PONES” ou “VMAX” et sélecteur SURROUND (7) sur “AUTO” :

1. MODE : bouton rotatif à trois positions pour commuter entre les trois modes suivants :

IVA-PONES : Le processeur IVA est activé et intervient sur le signal arrivant à la sortie PHONES ou LINE ainsi que sur le signal envoyé au casque sans fil. Lorsque ce mode est activé, la LED verte au-dessous de l'inscription IVA-PONES est allumée.

DIRECT : Dans ce mode, tous les processeurs de signaux sont coupés et tous les éléments de commande et témoins se trouvant à droite du sélecteur de mode sont hors fonction. Vous entendez le signal d'entrée stéreo inchangé, aussi bien avec les casques filaires ou les casques sans fil qu'avec les haut-parleurs qui pourraient être raccordés. Les LED IVA-PONES et VMAx s'éteignent.

Si on a sur l'entrée un signal codé Dolby Digital, il est transformé automatiquement en signal stéreo codé Pro-Logic.

VMax : Le processeur VMax fournit un signal spatial pour la restitution par haut-parleurs.

Lorsque ce mode est activé, la LED verte au-dessus de l'inscription VMax est allumée.

On a pour tous les modes le même signal sur toutes les sorties (PHONES; LINE OUT, émetteur intégré).

Remarque importante:

1. EARS: La forme du pavillon de l'oreille influe sur le son complexe reçu d'une façon caractéristique, différente d'une personne à l'autre. Lors de l'écoute au casque, cette fonction de transmission de l'oreille externe est supprimée, les sources sonores se trouvant immédiatement devant les oreilles. Le son entendu n'est donc pas naturel.

Pour permettre d'obtenir avec un casque une reproduction du son aussi naturelle que possible, AKG a mesuré de nombreuses fonctions de transmission de l'oreille externe et produit électroniquement 7 « courbes d'oreille » représentatives.

Le commutateur rotatif EARS vous permet, en mode IVA-PONES, de désirir entre une courbe d'oreille standard ("N") et six autres, celle qui vous semble la plus naturelle. En mode DIRECT et VMAX, le sélecteur EARS est hors fonction.

1. SOUND : Avec ce bouton rotatif à 12 positions vous pouvez sélectionner, en mode IVA-PHONES, quatre programmes de tonalité différents avec trois réglages panoramiques pour chacun (haut-parleurs virtuels rapprochés, à distance moyenne, éloignés):

NORM: Programme de tonalité de base pour tous types d'événement sonore.

MUSIC : Son linéaire neutre pour une restitution musicale analytique parfaite.

VOICE: Ce programme de tonalité optimisé pour la netteté phonique convient en particulier pour les émissions de radio ou télévision où la parole tient la plus grande place, mais aussi pour écouter les enregistrements de parole ou de chant en studio.

MOVIE : Ce programme qui simule le son typique des haut-parleurs de cinéma convient en particulier pour les films video et DVD en format Dolby Surround ou Dolby Digital. En mode VMAx on ne dispose que de la fonction panoramique

1. DYNAMIC : Avec les signaux d'entrée codés Dolby Digital, il arrive que la dynamique (différence entre les passages les plus forts et les plus faibles) soit telle que l'on n'arrive plus à comprendre un dialogue à voix basse.

On peut réduire la dynamique en enfonçant la touche DYNAMIC. Les passages très faibles deviennent automatiquement plus forts, les passages très forts automatiquement plus faibles, de sorte que le signal est entendu plus fort dans l'ensemble. La LED témoin verte à côté de la touche est allumée.

Lorsque la touche DYNAMIC n'est pas enfoncée, la dynamique de la source est entièrement conservée, la LED verte est éteinte. La différence entre les passages les plus forts et les plus faibles est la même que pour le signal original.

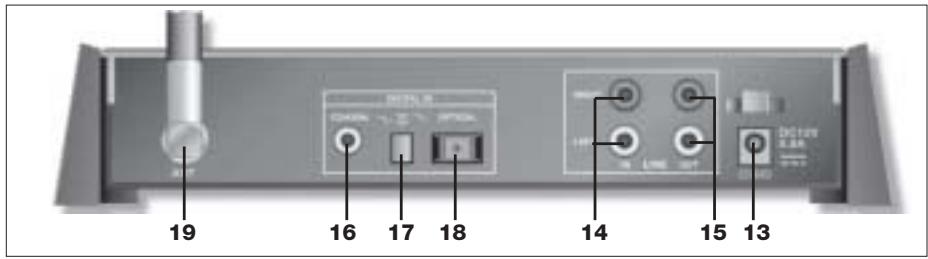

2.6.2 Face arrêté

1. POWER: Prise de raccordement pour adaptateur secteur.
2. LINE IN LEFT/RIGHT: entrées audio gauche et droite (prises cinch) pour signaux stéreo analogiques et signaux codés Pro-Logic.
3. LINE OUT LEFT/RIGHT : sorties audio analogiques gauche et droite (prises cinch). Le niveau de sortie dépend de la position du régulateur INPUT (3). Le réglage de VOLUME (6) est sans influence sur le niveau de sortie.
4. COAXIAL: Prise cinch pour câble coaxial (non fourni), pour le raccordement d'une source sonore numérique à sortie coaxiale.
5. DIGITAL IN: Touche de commutation entre l'entrée coaxiale et l'entrée optique.
6. OPTICAL: Prise d'entrée pour le câble à fibres de verre fourni, pour le raccordement d'une source audio numérique avec sortie optique.
7. ANT: Antenne émettrice UHF souple, rabattable.

3.1 Raccordement à des sources audio

Voir diagramme de raccordement Fig. 1 et tableau 1.

L'appareil peut être soit installé sur son piétement, soit monté dans un rack 19" à l'aide du kit de montage RMU 60 optionnel. (Si vous montez cet appareil en rack, n'effectuez les raccordements audio et le branchement au secteur qu'une fois l'appareil installé.)

1. Avant de raccorder le HEARO 999 AUDIOSPHERE II à votre chaîne, mettez cette dernière hors tension.
2. Effectuez les raccordements audio voulus. Vous pouvez raccorder le HEARO 999 AUDIOSPHERE à une sortie casque analogique (prise jack de 3,5 mm ou 6,3 mm) ou à une sortie LINE OUT ou REC OUT de votre amplificateur ou bien à une sortie numérique optique ou coaxiale.

Pour le raccordement à une sortie coaxiale, vous aurez besoin d'un câble de raccordement ordinaire avec 2 × 1 fiche cinch (n'est pas fourni).

Tableau 1: Raccordements audio et câbles nécessaires

Source audio analogique	HEARO 999 AUDIOSPHERE II
Sortie casque	LINE IN		Câbles de raccordement
Jack 3,5 mm	L/R (2 embases cinch)		AK 2
Jack 6,35 mm	L/R (2 embases cinch)		AK 2 + adaptateur stéréo
LINE OUT/REC OUT	LINE IN	fournis	Câble de raccordement
2 embases cinch	L/R (2 embases cinch)		AK 1
Source audio numérique	DIGITAL IN		Câbles de raccordement
Sortie optique	OPTICAL		DK 1
Sortie coaxiale	COAXIAL		Câble coaxial

Remarque:

La touche DIGITAL (2) doit être enfoncée uniquement lorsqu'on utilise des signaux numériques. Elle doit être relâchée lorsqu'on utilise des signaux audio.

Remarque:

Vous sous-poucez raccorder chacune des deux entrées numériques à une source audio numérique différente et commuter entre les deux sources audio à l'aide de la touche DIGITAL IN (17).

3.2.1 Raccordement d'un ampli stéréo

1. Mettez votre chaîne hors tension.
2. Raccordez à l'aide du câble cinch fourni AK 1 les embase "TAPE IN", "AUX IN" ou "PLAY BACK IN" de l'amplificateur aux embase LINE OUT (15) au dos du HEARO.
3. Reportez-vous au mode d'emploi de l'amplificateur pour savoir comment recevoir et couper le signal aux entrées "TAPE", "AUX" ou "PLAY BACK". Sur la plupart des ampli

facteurs, on reçoit le signal lorsque la touche "TAPE MONITOR" est sur "marche"; il est coupé lorsque la touche est sur "arrêt".

1. Raccordez votre casque stéréo à l'embase PHONES (5). Vous pouvez régler le volume pour le casque à l'aide du réglage de VOLUME (6).
2. Connectez le câble c. c. de l'adaptateur secteur fourni sur la prise POWER (13) au dos du HEARO.
3. Vérifiez si la tension indiquée sur l'adaptateur secteur est identique à la tension secteur utilisée. Si c'est le cas, branchez l'adaptateur secteur sur une prise secteur.

3.2.2 Raccordement d'un casque stéréo 3.3 Branchement au secteur

Voir Fig. 2

4 Fonctionnement

Avant la mise en service, veuillez lire attentivement les points suivants :

1. Lorsque vous changez de source audio sur votre chaîne HIFI ou au moment où vous raccordez le HEARO 999 AUDIOSPHERE II à la chaîne, il risque de se produire des craquements susceptibles de provoquer des troubles de l'audition lors de l'écoute au casque avec un volume élevé. Mettez donc toujours le réglage de VOLUME du casque ou le réglage de VOLUME (6) du HEARO sur Minimum avant de changer de source audio (radio, platine, lecteur de CD, etc.) ou de connecter le HEARO.
2. À partir d'une certaine intensité sonore, l'écoute au casque, surtout si elle est prolongée, risque de provoquer des troubles de l'audition.
3. L'émetteur incorpore à votre HEARO 999 AUDIOSPHERE II est un appareil à haute fréquences répondant aux prescriptions européennes extrêmement rigoureuses. Pour des raisons d'ordre physique, sans aucun rapport avec la qualité du produit, la réception risque d'être perturbée par des appareils ayant un fort rayonnement parasite. Pour ne pas être gêné par les parasites, n'utilise donc pas votre HEARO 999 AUDIOSPHERE II à proximité immédiate d'appareils de radiocommunication, de téléphones portables ou juste au-dessus des tubes d'une télévision ou d'un écran d'ordinateur. Le câble fourni pour le raccordement du HEARO 999 AUDIOSPHERE II est assez long pour permettre de respecter une distance suffisante. Les perturbations provoquées sur le HEARO 999 AUDIOSPHERE II par d'autres utilisateurs de la même bande de fréquence ne sont pas du ressort d'AKG.

4.1 Remarques importantes

Si vous utilisez le HEARO 999 AUDIOSPHERE II avec un casque sans fil, la première chose est de recharger les piles du casque. Veuillez vous reporter à cet effet au mode d'emploi du casque.

1. Mettez l'appareil audio, vidéo ou TV auquel est raccordé le HEARO 999 AUDIOSPHERE II sous tension.
2. Mettez le HEARO 999 AUDIOSPHERE II sous tension en appuyant sur la touche ON (1).
3. Orientez l'antenne (19) à la verticale vers le haut.
4. Activez selon le cas l'entrée analogue LINE IN (la LED DIGITAL ne s'allume pas) ou les entrées numériques (la LED DIGITAL s'allume) à l'aide de la touche DIGITAL (8). La touche DIGITAL IN (17), au dos de l'appareil, vous permet d'utiliser selon le cas l'entrée optique (touche DIGITAL IN enfoncée) ou l'entrée coaxiale (touche DIGITAL IN relâchée). (En revanche, il n'est pas possible d'écouter simultanément les deux sources audio.)
5. A l'aide du réglage INPUT (3), sur la face avant du HEARO, réglez le niveau d'entrée pour que la LED INPUT, à côté du réglage INPUT (3), vacille au rythme du signal d'entrée ou reste allumée en vert et passe un instant au rouge lors des passages les plus forts. Baissez le réglage INPUT (3) jusqu'à ce qu'il faut pour que la LED INPUT ne passe plus au rouge.

4.2 Mise en service

Pour les signaux d'entrée numériques, il n'est pas nécessaire de régler le niveau d'entrée. Le réglage INPUT (3) est donc sans effet lorsque la touche DIGITAL (2) est enfoncée.

Vous pouvez utiliser le HEARO 999 AUDIOSPHERE aussi bien avec des casques numériques sans fil qu'avec un casque stéréo filaire.

1. Mettez le casque sous tension. La LED témoin verte s'allume.

N'oubliez pas que l'émetteur incorpore du HEARO 999 AUDIOSPHERE II n'est mis en service qu'à partir du moment où un signal audio arrive à l'entrée de l'émetteur.

Remarque :

4.3 Utilisation avec des casques

4.3.1 Casques sans fil

4 Fonctionnement

	Lorsqu'on a un signal audio sur l'entrée de l'émetteur, la LED FREQ. (4) du HEARO s'al-lume au vert.
Remarque:	S'il se passée 3 minutes environ sans que l'entrée ne recoive de signal, l'émetteur incorpore est automatiquement coupé et la LED FREQ. (4) s'était. Les sorties PHONES (5) et LINE (15) restent cependant actives.Lorsque le selectiveur FREQ. (4) est sur "0" l'émetteur incorpore est également coupé. Mettez le selectiveur FREQ. (4) sur "1", "2" ou "3" pour remettre l'émetteur en service.
	2. Réglez le selectiveur de fréquence du casque sur le même canal que le selectiveur FREQ. (4) de l'émetteur.Si vous avez des parasites ou des bips dans le casque, réglez le selectiveur FREQ. (4) de l'émetteur et le selectiveur de fréquence du casque sur un autre canal.3. Réglez le volume souhaité à l'aide du réglage VOLUME du casque. Si vous entendez des bips dans le casque, le signal reçu est trop faible, le casque ne recoit pas de signal ou le casque est réglé sur un canal différent de celui de l'émetteur. Dans ce cas, rapprochez-vous de l'émetteur ou répétez le point 2.
4.3.2 Casque filaire	1. Mettez le selectiveur FREQ. (4) sur "0" pour couper l'émetteur incorpore.2. Connectez votre casque sur l'embase PHONE (5) en face avant de l'émetteur.3. Réglez le volume souhaité à l'aide du bouton VOLUME (6).
4.3.3 Signaux d'essai pour la sélection de la courbe d'oreille	Si vous souhaitez adapter votre HEARO 999 AUDIOSPHERE II exactement à votre oreille, vous trouvezrez sur le site Internet d'AKG, http://www.akg.com, deux signaux d'essai au format WAV ou MP3 que vous pourrez télécharger en cliquant sur "Download". Le premier signal "applaudissements" sert à la préselection. Le deuxième signal "guitare acoustique solo" est un signal mono pur (signal identique sur le canal droit et le canal gauche) pour l'accord précis.Vour pouvez évidemment aussi utiliser les applaudissements et un signal mono à nombreuses impulsions (guitare acoustique solo) provenant d'un autre support.
Présélection	1. Mettez le selectiveur MODE (9) sur "DIRECT".2. Mettez le selectiveur SOUND (11) sur une des trois positions "MUSIC".3. Passez le signal d'essai "applaudissement".4. Mettez le selectiveur MODE (9) sur "IVA-PHONES" et le selectiveur EARS (10) sur "N".Comparez la sonorité du signal d'essai traité avec le signal d'essai non traité en mettant le selectiveur MODE (9) sur "DIRECT".Régéze cette opération pour chaque position du selectiveur EARS (10).5. Notez les trois ou quatre courbes d'oreille pour lesquilles vous avez constaté la modifi-cation de la tonality la plus faibly par rapport au signal d'essai non traité et qui vous donn- nent le moins l'impression d'un son naturel.
Accord fin	6. Mettez le selectiveur MODE (9) sur "IVA-PHONES" et passerez le signal d'essai "guitare acoustique solo" (signal mono).7. Comparez alors entre elles, à l'aide du selectiveur EARS (10), les courbes d'oreille retenues au point 5.8. Notez les courbes d'oreille pour lesquilles le signal d'essai est perçu comme un point venant du centre. Peu importe, pour ce test, que le signal soit/perçu dans la tête ou à l'extérieur.9. Les courbes d'oreille avec lesquilles le signal est perçu comme un point sont celles cor-respondant le moyen à la fonction de transmission de votre oreille. Vote HEARO 999 AUDIOSPHERE II est désormais accordé de façon optimale à votre oreille et vous permemet d'obtenir avec le casque une écoute spatiale naturelle.
4.4 Utilisation de haut-parleurs	Pour augmenter la distance apparente ("distance de base stéréo") entre deux haut-parleurs placés l'un à côté de l'autre (p.ex. haut-parleurs d'ordinateur, moniteurs à champ proche):1. Mettez le selectiveur MODE (9) sur "VMAx".La LED VMAx s'allume.2. Mettez le selectiveur SURROUND (7) sur "OFF" si vous voulez avoir uniquement le son stéréo ou sur "CLUB", "HALL" ou "STADIUM" pour avoir le son stéréo avec simulation d'un espace. La LED STEREO (8) s'allume.3. Réglez le selectiveur SOUND (11) en fonction de l'angle à la base du triangle formé par l'auditer et les haut-parleurs sur "raprachés" (<10°), "distance moyenne" (env. 20°) ou "éloignés" (>30°). Le proceseur VMAx simule pour chacune de ces trois positions une paire de haut-parleurs dont la position correspond à un angle à la base de 60°. Nous rappelons que, pour ce mode, le selectiveur SOUND (11) modifie uniquement l'espacement virtuel des haut-parleurs, sans influer sur la tonalité.

Pour nettoyer l'appareil, utilisez de préférence un chiffon doux humecté d'eau.

6 Dépannage

Problème	Cause possible	Remède
Pas de son	1. L'adaptateur secteur n'est pas raccordé au HEARO ou n'est pas branché sur le secteur.2. Le HEARO n'est pas sous tension ou n'est pas raccordé à un apparil audio-/vidéo ou TV.3. L'apparil audio-/vidéo ou TV raccordé est étant.4. Erreur dans le choix de l'entrée.5. Le réglage INPUT est sur zéro.6. Le réglage de volume de l'appareil audio-/vidéo ou TV est trop bas.7. Les accus du casque sans fil sont épisées8. Le casque sans fil n'est pas sous tension.9. Le réglage de volume du casque et sur zéro.	1. Raccorder l'adaptateur secteur au HEARO ou le brancher sur le secteur.2. Mettre le HEARO sous tension ou le raccorder à un apparéil audio-/vidéo ou TV.3. Mettre l'apparil ou la chaîne sous tension.4. Activer l'entrée utilisée (cf. points 4.3.1 et 4.3.2).5. Monter le réglage INPUT (cf. points 4.2.1 et 4.2.2).6. Augmenter le volume jusqu'à ce que l'émetteur soit en service.7. Recharger les accus.8. Mettre le casque sans fil sous tension.9. Régler le volume au niveau sou-haité.
Restitution mono	1. L'appareil audio-/vidéo ou TV raccordé est sur mono.2. L'émetteur n'est pas raccordé correctement à l' apparéil audio-/vidéo ou TV.	1. Mettre l'apparil sur stéreo.2. Vérifier le raccordement.
Souffle	1. Le niveau d'entrée audio de l'émetteur est trop bas.2. Le signal d'entrée est perturbé.3. Les accus du casque sans fil sont épisées.	1. Monter le réglage de volume de l' apparéil raccordé et/ou le réglage INPUT du HEARO.2. Contrôler l' apparéil raccordé.3. Recharger les accus.
Son déformé	1. Le niveau d'entrée audio de l'émetteur est trop élevé.2. Les accus du casque sans fil sont épisées.	1. Baiser le réglage de volume de l' apparéil raccordé et/ou le réglage INPUT du HEARO.2. Recharger les accus.
Parasites	1. Appareils électriques mal déparasités.2. Source audio ou support sonore défectueux.	1. Eteindre les apparéils suspects si ceci est possible.2. Vérifier la source audio ou le sup-port sonore.
Réception d'un autre émetteur que celui souhaïté	1. Un voisin utilise un casque sans fil similaire.	1. Régler le sélecteur FREQ. du HEARO et le sélecteur de fréquence du casque sur le même canal.
Grave ou aigu trop forts	1. Réglage du grave ou de l'aigu de la source audio.	1. Ajuster le réglage du grave et/ou de l'aigu.
Bips dans le casque sans fil	1. La fréquence de réception n'est pas la même que la fréquence d'émission.2. Pas de réception ou très mauvaise réception.	1. Régler le sélecteur FREQ. du HEARO et le sélecteur de fréquence du casque sur le même canal.2. Changer de place, se rapprocher de l'émetteur.
Courts décrochages (craquements)	1. Perturbations dues à d'autres apparueils. 2. Signal trop faible en raison des perturbations de la réception.	1. Régler le sélecteur FREQ. du HEARO et le sélecteur de fréquence du casque sur un autre canal. 2. Changer de place, se rapprocher de l'émetteur.
La LED INPUT clignote sur rouge	1. Bien que l'on ait sur l'entrée un signal Dolby Digital, le sélecteur SURROUND est sur “CLUB”, “HALL” ou “STADIUM”.	1. Mettre le sélecteur SURROUND sur “AUTO”.

7 Caractéristiques techniques

Modulation:	GFSK
Fréquence porteuse :	864 ou 914 MHz (bande LPD)
Entrées audio :	analogiques : embases cinch gauche/droite, convertisseurs 20 bitsnumériques : 1 x coaxiale, 1 x optique (commutable)
Sorties :	sortie audio analogique : embases cinch gauche/droite, convertisseurs 20 bits
Traitement numérique des signaux :	résolution 20/24 bits
Largeur de bande audio :	18 Hz à 24 kHz
LED INPUT :	-18 cB à 0 dB : verte ; >0dB : rouge
Alimentation :	12 V c.c., 800 mA
Angle de rayonnement :	360°
Poids :	env. 590 g
Portée maxi . :	50 m dans des conditions de transmission idéales (en champ libre)

Ce produit (version 864 MHz seulement) est conforme aux normes suivantes: EN 301489-9 V1.3.1; EN 301357-2 V1.2.1; EN 61000-3-2:2000; EN 61000-3-3:1995+A1:2001; EN 60950:2000; EN50371:2002

Pagina

AKG Acoustics GmbH déclare que le produit HEARO 999 AUDIOSPHERE II satisfait aux exigences essentielles et autres dispositions y relatives de la Directive 1999/5/CE.

Ces caractéristiques sont susceptibles de modifications.

Lemböckgasse 21-25, P. O. B. 158, A-1230 Vienna/AUSTRIA, Tel: [phone]*, Fax: [phone], www.akg.com, e-mail: [e-mail], Hotline: [phone], [e-mail]
