HEARO 777 SURROUND - Casque audio AKG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Casque audio sans fil avec émetteur
Marque	AKG
Modèle	HEARO 777 SURROUND
Technologie de transmission	UHF (bande LPD 864 ou 914 MHz)
Portée maximale	Environ 100 mètres en champ libre
Autonomie du casque	Environ 20 heures avec accus NiMH fournis
Alimentation de l'émetteur	12 V c.c., 300 mA via adaptateur secteur fourni
Alimentation du casque	2 accus NiMH 1,2 V ou piles 1,5 V format AAA
Poids de l'émetteur	Environ 450 g
Poids du casque (avec piles)	Environ 230 g
Réponse en fréquence	20 Hz - 24 000 Hz
Niveau de pression sonore max.	> 115 dB SPL
Distorsion harmonique	< 1%
Type de casque	Dynamique semi-ouvert
Fonctions principales	Transmission UHF, IVA (acoustique virtuelle individuelle), décodeur Dolby Surround Pro Logic, réglage automatique de fréquence (Autotuning), charge intégrée sur l'émetteur
Modes d'écoute	Stéréo, IVA Stéréo, IVA Surround
Entrées audio	2 x Cinch (L/R), adaptables sur sortie casque ou ligne
Sorties audio	2 x Cinch (L/R) pour brancher un ampli ou casque filaire
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser d'alcool ou de solvant
Sécurité	Utiliser exclusivement les accus/piles recommandés ; ne pas ouvrir le boîtier ; éviter les sources de chaleur et l'humidité
Réparabilité	Interventions réservées à un technicien qualifié
Garantie	1 an (hors piles et accus)
Contenu de l'emballage	Casque, émetteur, 2 câbles stéréo (Cinch et Jack), adaptateur secteur, 2 accus NiMH AAA, connecteur jack 3,5/6,3 mm

FOIRE AUX QUESTIONS - HEARO 777 SURROUND AKG

Comment charger les accus du casque ?

Placez le casque éteint sur l'émetteur branché et sous tension. La LED CHARGE s'allume en rouge ou orange. La charge dure environ 14 heures. Vous pouvez laisser le casque sur l'émetteur sans risque de surcharge.

Que faire si je n'ai aucun son dans le casque ?

Vérifiez que l'émetteur est branché et sous tension, que la source audio est allumée et que le volume est suffisant. Assurez-vous que le casque est allumé (LED verte) et que les accus sont chargés. Réglez le volume du casque.

Comment régler la fréquence entre l'émetteur et le casque ?

Utilisez la fonction Autotuning : appuyez sur le bouton AUTOTUNING du casque. Si nécessaire, ajustez la fréquence de l'émetteur avec le bouton FREQ. ADJUST, puis réappuyez sur AUTOTUNING.

Quels types de piles ou accus puis-je utiliser ?

Utilisez exclusivement 2 accus NiMH de 1,2 V ou 2 piles alcalines de 1,5 V, format AAA. Ne rechargez jamais des piles non rechargeables.

Comment remplacer les accus du casque ?

Retirez le coussinet de l'oreillette gauche, enlevez les anciens accus, insérez les neufs en respectant la polarité, puis remettez le coussinet.

Que signifient les différents modes d'écoute ?

Stéréo : écoute normale. IVA Stéréo : son spatialisé hors de la tête. IVA Surround : simulation surround 5.1 avec Dolby Pro Logic. Sélectionnez avec le curseur SELECTOR sur l'émetteur.

Comment connecter l'émetteur à ma chaîne audio ?

Utilisez le câble fourni : branchez les fiches Cinch sur les entrées INPUT L/R de l'émetteur, et la fiche jack sur la sortie casque de votre appareil. Vous pouvez aussi utiliser une sortie ligne.

Quelle est la portée maximale du casque ?

La portée peut atteindre environ 100 mètres en champ libre, mais les murs et les plafonds sont traversés. Des interférences peuvent réduire cette distance.

Comment nettoyer le casque et l'émetteur ?

Utilisez un chiffon sec et doux. N'utilisez jamais d'alcool, d'essence ou de diluant.

Que faire en cas de parasites ou d'interférences ?

Éloignez le système des sources de parasites (téléphones portables, écrans). Changez de canal avec le bouton FREQ. ADJUST de l'émetteur et réglez le casque avec AUTOTUNING.

MODE D'EMPLOI HEARO 777 SURROUND AKG

1. Introduction 18 2. Consignes de sécurité 18 3. Description 19

3.1 Généralités 19 3.2 IVA - Acoustique virtuelle individuelle 19 3.3 Décodeur Dolby Surround Pro Logic 19

4 Fournitures d'origine 20 5 Éléments de commande 20

5.1 Casque 20 5.2 Émetteur 20

6 Mise en service 21

6.1 Raccordement de l'émetteur au secteur 21 6.2 Raccordement de l'émetteur à la chaîne audio ou vidéo. 21 6.3 Comment charger les accus sur le casque 21 6.4 Remplacement des accus 22 6.5 Mise en service du système 22 6.6 Sélecteur de mode de fonctionnement 22 6.7 Fonctionnement de la LED CHARGE 23

7 Remarques importantes 23 8 Anomalies de fonctionnement et remèdes 24 9 Caractéristiques techniques 25 10 Conditions de garantie 25

Nous vous remercions d'avoir choisi un produit AKG.

Le système casque sans fil HEARO 777 SURROUND fait appel à une technique de transmission UHF ultra-moderne. Le processeur IVA et le décodeur Dolby Surround Pro Logic offrent une restitution spatiale optimale de la parole, de la musique, du son TV ou vidéo, de même que du son dans les applications PC multimédia et les yeux vidéo. La fonction 'Autotuning' assurant le réglage automatique du récepteur sur la fréquence porteuse est un élément de comportementaire.

Pour profiter au maximum des avantages que vous offre le HEARO 777 SURROUND, lisez très attentivement ce mode d'emploi avant la mise en service de votre casque.

Conserve soigneusement le mode d'emploi pour pouvoir le consulter lorsque vous vous posez des questions.

2 Consignes de sécurité

1. Pour l'alimentation du casque, utilisez exclusivement 2 accus de 1,2 V ou 2 piles de 1,5 V dimension AAA.
2. N'essayez jamais d'utiliser la fonction de charge pour charger des piles non rechargeables.
3. Avant de démarrer la charge, assurez-vous qu'il y a bien des piles rechargeables (accus) dans le casque.
4. Conformez-vous aux instructions de mise au rebut des piles épuisées ou des accus déteriorés. Ne les mettez jamais au feu.
5. Utilisez toujours l'émetteur avec l'adaptateur secteur fourni avec le système (12 V c.c., 300 mA). Vérifiez si la tension indiquée sur l'adaptateur est bien identique à celle du secteur sur lequel il doit fonctionner. L'utilisation de l'émetteur avec un autre bloc secteur entraîne la perte de la garantie.
6. Après utilisation, mettez toujours le casque sur arrêt.
7. N'essayez jamais d'ouvrir le boîtier du casque ou de l'émetteur. Les interventions sur ces appareils ne peuvent être effectuées que par des techniciens qualifiés.
8. Ne laissez jamais le casque ou l'émetteur à proximité d'une source de chaleur (radiateur ou autre appareil de chauffage) ni dans un lieu où ils risquent d'être exposés directement au soleil, à une atmosphère poussièreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
9. N'utilise jamais ni alcool, ni essence ou diluant pour peinture pour nettoyer le boîtier du casque ou de l'émetteur.
10. Si l'émetteur ne doit pas être utilisé pendant un certain temps (p. ex. si vous partez en voyage), débranchez l'adaptateur de la prise secteur.
11. Observez strictement les instructions du chapitre 7 'Remarques importantes'.

Ce système casque

• repose sur les plus récentes avances de la technique de transmission radio dans la bande UHF; assure une qualité remarquable de l'image sonore grâce à la modulation automatique de la partie HF du metreur;
• peut être branché sur n'importe quel équipement audio, vidéo, télévision ou PC ayant une sortie casque ou AUDIO LINE;
• vous offre un plaisir d'écoute absolu en vous laissant une parfaite liberté de mouvement dans un rayon de 100m; le signal traverse les murs et les plafonds;
• dispose d'une fonction 'Autotuning' permettant un réglage automatique optimal du casque sur la fréquence émettrice;
• est équipé de la technique IVA développée par AKG pour une écoute spatiale absolument naturelle;
• possède un décodeur Dolby Surround Pro Logic pour une restitution parfaite du son Hi-Fi, TV, PC ou vidéo en format Dolby Surround;
• permet de raccorder sur une sortie LINE analogique un amplificateur supplémentaire pour un casque à fil.

Le système casque peut être fourni pour deux bandes de fréquences LPD différentes : 864 MHz et (pour les USA) 914 MHz. (La couverture représentée est le modèle 864 MHz).

Vous pourrez partager avec d'autres personnes le plaisir d'écoute exceptionnel offert par ce système casque en utilisant plusieurs casques sur un même émetteur. Vous pouvez utiliser comme casques supplémentaires tous les casques sans fil fonctionnant dans la même bande de fréquence UHF que le HEARO 777 SURROUND.

3.2 IVA - Acoustique virtuelle individuelle

Un inconvénient de l'écoute au casque est le phénomène psycho-acoustique de "localisation dans la tête" : l'orchestre semble jouer dans la tête de l'auditeur et non pas dans la salle. Le procédé de traitement audio binaural IVA (Individual Virtual Acoustics) développé par AKG produit l'influence de la tête et des pavillons sur l'onde sonore reçue (fonction d'adaptation à l'oreille). De sorte que l'auditeur utilisant ces casques n'a plus l'impression que les sources sonores se trouvent dans sa tête.

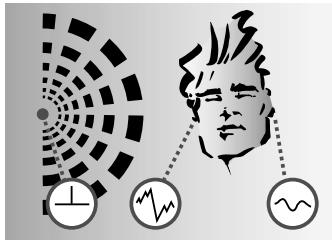

A: Ecoute naturelle: la tête et les pavillons modifient les ondes sonores différemment pour chacune des oreilles. Les décalages d'amplitudes et de phases créent l'impression de spatialité.

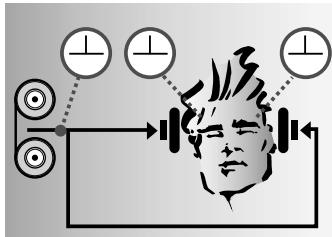

Écoute au casque : les décalages d'amplitudes et de phases sont supprimés. L'auditeur localise les sources sonores dans sa tête et non dans l'espace.

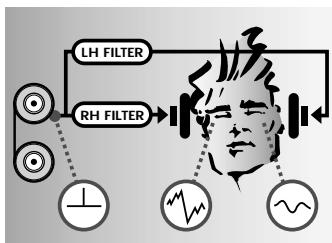

C: Écoute au casque avec IVA: La fonction d'adaptation à l'oreille fait que les signaux arrivent aux deux oreilles suivant la configuration A. L'impression d'écoute est celle d'une écoute naturelle et spatiale.

3.3 Décodéur dolby surround pro logic

À partir du signal stéréo, le décodeur Dolby Surround Pro Logic se trouvant dans l'émetteur fournit deux signaux supplémentaires : un canal central et un canal Surround. Le processeur IVA traite ces signaux pour fournir un signal binaural correspondant à la restitution du son offert par cinq haut-parleurs de qualité (3 à l'avant, 2 à l'arrière). Ainsi, avec votre casque, vous pouvez savourer l'impression d'être au centre de l'image sonore.

4 Fournitures d'origine

Votre système casque se compose des éléments suivants:

1 casque 1 émetteur avec dispositif de charge incorporé 2 câbles stéréo avec fiches dorées pour le raccordement de votre émetteur sur votre équipement audio, vidéo ou télévision : 1 câble cinch, 1 câble à fiche jack (1 jack stéréo de 3,5 mm et 2 cinch) 1 connecteur stéréo intermédiaire 3,5/6,3 mm 1 adaptateur secteur pour l'alimentation de l'émetteur 2 accus NiMh de 1,2 V, dimension AAA pour l'alimentation du casque (placés dans le casque).

Si ces fournitures ne sont pas complètes, veuillez le signaler immédiatement à votre fournisseur AKG.

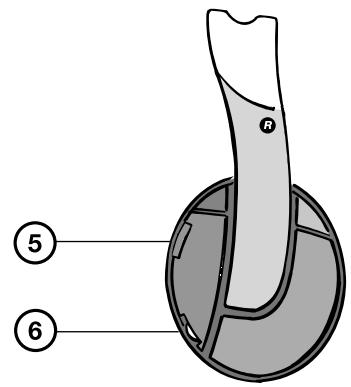

5.1 Casque

1. POWER : marche/arrêt
2. LED témoin de mise sous tension (verte)
3. Contacts de charge
4. Compartiment des piles (sous le coussinet amovible)
5. Touche AUTOTUNING: active le réglage de fréquence automatique
6. VOLUME: réglage du volume

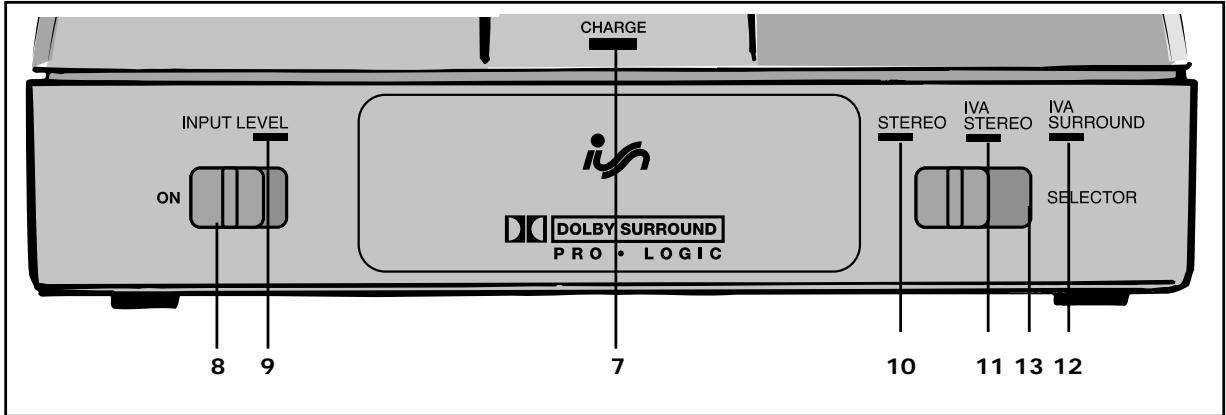

5.2.1 Façade

1. CHARGE: LED de contrôle tricolore indiquant la charge et l'état de marche
2. ON: Mise en service (à gauche) et hors service (à droite) de l'émetteur.
3. INPUT LEVEL: Cette LED bicolore indique le niveau du signal sur l'entrée de l'émetteur.

Allumée sur vert, clignotante ou en fixe = niveau optimal, orange = surcharge

1. STEREO: LED verte. S'allume lorsque l'émetteur est en mode stéréo.
2. IVA STEREO: LED verte. Indique, lorsqu'elle est allumée, que le processeur IVA est en fonction.
3. IVA SURROUND: LED verte. Indique, lorsqu'elle est allumée, que le décodeur Dolby Surround Pro Logic et le processeur IVA sont actifs.
4. SELECTOR: Curseur à trois positions permettant de mettre en mode d'écoute stéréo normale, en mode IVA ou en mode Surround Sound avec IVA.

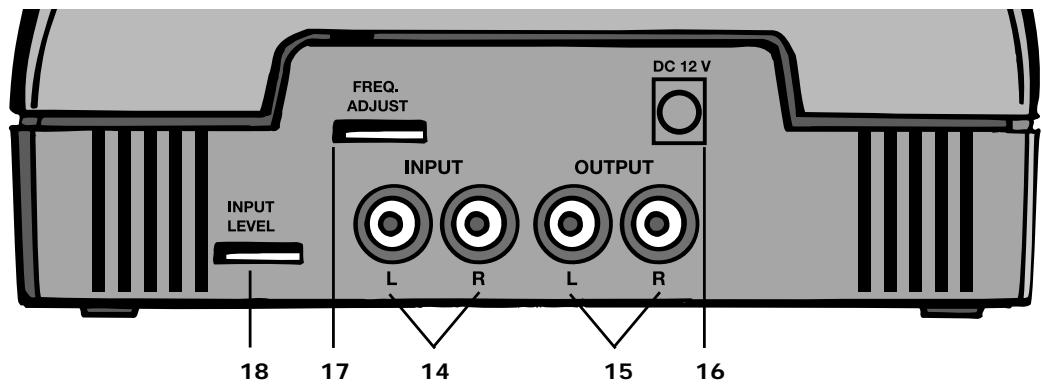

5.2.2 Face arrêté

1. INPUT L/R: Entrées audio gauche et droite (prises cinch)
2. OUTPUT L/R: Sorties audio gauche et droite (prises cinch)
3. DC 12 V: prise pour adaptateur secteur
4. FREQ. ADJUST: syntonisation des fréquences
5. INPUT LEVEL: Bouton de réglage du niveau d'entrée du processeur IVA et Surround ainsi que de l'ensemble de l'électronique audio. La partie HF est modulée automatiquement (AGC).
6. Broches de charge (voir Fig. 2)

6.1 Raccordement de l'émetteur au secteur

1. Branchez le câble de l'adaptateur secteur fourni avec le système sur la prise DC 12 V (16) au dos de l'émetteur (voir Fig. 3).
2. Vérifiez si la tension indiquée sur l'adaptateur est bien identique à celle du secteur sur lequel il doit fonctionner. Si c'est le cas, branchez l'adaptateur sur une prise secteur (voir Fig. 4).

6.2 Raccordement de l'émetteur à la chaîne audio ou vidéo

Vous pouvez connecter l'émetteur soit sur une sortie casque (prise jack de 3,5 mm ou 6,3 mm) soit sur une sortie LINE OUT ou REC OUT.

6.2.1 Raccordement sur une sortie casque

1. Éteignez-vous chaîne avant de connecter l'émetteur.
2. Enforcez le connecteur cinch rouge (canal droit) du câble à fiche jack fourni avec le système dans la prise INPUT R rouge (14) et le connecteur cinch blanc (canal gauche) dans la prise INPUT L blanche (14) au dos de l'émetteur (voir Fig. 5).
3. Mettez le connecteur jack stéréo du cable de liaison (voir Fig. 6) sur la sortie casque de votre chaîne.
4. Si la sortie casque est une prise jack de 6,3 mm, insérez le connecteur intermédiaire sur le câble et enonceze le connecteur intermédiaire dans la prise de sortie casque.

6.2.2 Raccordement sur une sortie LINE out/rec OUT

1. Eteignez votre chaîne avant de connecter l'émetteur.
2. Raccordez à l'aide du câble cinch fourni avec le casque la prise blanche LINE OUT L ou REC OUT L de votre équipement sur la prise INPUT L (14) au dos de l'émetteur et, de façon analogue, la prise LINE OUT R ou REC OUT R sur la prise INPUT R (14).

6.2.3 Raccordement aux entrées TAPE

En raccordant votre HEARO 777 SURROUND aux entrées 'TAPE' ou 'PLAYBACK' de votre ampli, vous pourrez aussi profiter des avantages de la technique IVA avec un casque filaire. Procédez comme suit :

1. Mettez votre chaîne hors tension.
2. A l'aide du cable cinch fourni, raccordez l'embase blanche LINE OUT L ou REC OUT L de votre chaîne à l'embase blanche INPUT L (14) au dos de l'émetteur ou bien l'embase rouge LINE OUT R ou REC OUT R à l'embase rouge INPUT R (14).
3. Raccordez à l'aide d'un autre cable cinch (non fourni) l'embase blanche 'TAPE IN' ('PLAYBACK IN') de l'ampli à l'embase blanche OUTPUT L (15) du HEARO 777 SURROUND et l'embase rouge 'TAPE IN' ('PLAYBACK IN') à l'embase rouge OUTPUT R (15).
4. Branchez votre casque filaire sur l'embase casque de votre ampli.
5. Consultez la notice de votre ampli pour savoir comment faire pour injector ou supprimer le signal sur les entrées 'TAPE IN' ou 'PLAYBACK IN'. Sur la plupart des amplis il faut mettre la touche 'TAPE MONITOR' sur 'ON' pour l'écoute, sur 'OFF' pour couper le son. N. B.: Avec ce mode de fonctionnement, les haut-parleurs transmettent également le signal IVA-Surround de la sortie casque. Ce signal n'étant normalement pas destiné aux haut-parleurs, coupe le son des haut-parleurs pendant l'écoute au casque. Lorsque vous voulez de nouveau utiliser les haut-parleurs, mettez la touche 'TAPE MONITOR' sur OFF.

6.3 Comment charger les accus sur le casque

Pour éviter un épuisement prématuré des accus, ils sont fournis non chargés. Il faut donc charger les accus pour pouvoir utiliser le casque. Les accus se trouvent dans le casque.

Attention: si vous utilisez le casque avec des piles non rechargeables n'essayez jamais de les recharger en utilisant la fonction de charge. ceci risquerait d'endommager gravement votre système casque. pour la mise au rebut des piles épuisées, conformez-vous aux prescriptions en vigueur.

1. Mettez le casque hors tension à l'aide de l'interrupteur POWER (1). La LED témoin (2) est alors éteinte.
2. Placez le casque sur l'émetteur de manière à ce que les broches de charge (19) de l'émetteur (voir Fig. 2) s'engagent dans les contacts de charge (3) au bas de l'oreillette gauche (voir Fig. 11).

La LED CHARGE (7) de l'émetteur s'allume en rouge indiquant que la charge des accus est en cours. Si un signal est appliqué à l'entrée de l'émetteur, la LED CHARGE (7) s'allume en orange.

Il faut environ 14 heures pour charger les accus à fond (la LED CHARGE (7) rouge reste allumée même lorsque la charge est terminée). Vous pouvez laisser le casque sur l'émetteur pendant une durée indéterminée sans risque de surcharge.

N. B. : Pour prolonger au maximum la durée de vie des accus, déchargez-les complètement environ une fois par mois. À cet effet, laissez le casque sous tension en dehors de l'émetteur jusqu'à ce que la LED POWER (2) s'éteigne. Rechargez ensuite les accus.

6.4 Remplacement des accus

Avec le temps, la capacité des accus diminue. Lorsque vous constaterez que le casque équipé des accus d'origine n'a plus une autonomie suffisante, vous pourrez remplacer les accus par des accus neufs de 1,2 V ou par des piles alcalines normales de 1,5 V, dimension AAA.

1. Enlevez le coussinet de l'oreillette gauche (voir Fig. 9).
2. Enlevez les accus ou les piles usés.
3. Mettez les accus ou les piles neufs dans le compartiment des piles (4) comme indiqué à la Fig. 10 en veillant à ne pas inverser la polarité.
4. Remettez le coussinet en place en introduisant les quatre ergots dans les trous correspondants de la plaque de l'oreillette.

6.5 Mise en service du système

1. Débranchez le casque de l'émetteur.
2. Mettez sous tension l'équipement audio, vidéo ou T. V. auquel est connecté l'émetteur.
3. Mettez l'émetteur sous tension en faisant occuper à l'interrupteur ON (8) la position gauche. Toutes les LEDs de façade s'allument un bref instant.

Si un signal audio arrive à l'entrée de l'émetteur, la LED CHARGE (7) de l'émetteur s'allume en vert.

N'oubliez pas que l'émetteur ne se met en fonction que lorsque un signal audio arrive aux prises INPUT L/R (7).

L'émetteur est également mis automatiquement hors service lorsque le niveau du signal d'entrée est insuffisant. En ce cas, agissez sur la commande de réglage de volume ou la commande de réglage casque de votre chaîne jusqu'à ce que l'émetteur se remette en service.

1. A l'aide du bouton de réglage de niveau INPUT LEVEL (18), au dos de l'émetteur, réglez le niveau d'entrée pour que la LED INPUT LEVEL (9) en façade s'allume sur vert (en clignotant ou en fixe) et ne passe rapidement à l'orange que pour les passages les plus forts.
2. Mettez le bouton de réglage FREQ. ADJUST (17) de l'émetteur sur une position médiane.
3. Mettez le casque sous tension à l'aide de l'interrupteur POWER (1). La LED témoin verte (2) s'allume.
4. Appuyez sur la touche AUTOTUNING (5) du casque.

La fonction Autotuning règle automatiquement la fréquence réceptrice sur la porteuse sur laquelle est réglé l'émetteur. Très rapidement vous recevez au casque un signal clair et exempt de parasites.

Si ce n'est pas le cas, sélectionnez une autre porteuse sur l'émetteur à l'aide du bouton FREQ. ADJUST (17) et appuyez de nou

veau sur la touche AUTOTUNING (5). Ce faisant, ne tournez jamais le bouton FREQ. ADJUST (17) à fond vers la droite ou vers la gauche. Sur les bords de la bande de fréquence, la réception n'est pas toujours optimale.

1. Réglez le volume à l'aide de la commande VOLUME (6) du casque pour l'audition souhaitée.

N. B. : Lorsque la réception est perturbée, p. ex. par phénomènes de réflexion (réception multicanal) ou décrochage du signal émetteur, le casque se met automatiquement sur muet. Cette fonction évite d'avoir sur le casque des bruits de fond désagréables.

6.6 Sélecteur de mode de fonctionnement (fig. 1)

Vous pouvez régler votre HEARO 777 SURROUND sur le mode de fonctionnement souhaité à l'aide du curseur SELECTOR (13). Vous avez le choix entre trois positions du curseur SELECTOR (13):

A gauche: STEREO - Écoute stéreo normale. Le signal d'entrée est transmis sans modification. La LED STEREO est allumée. Nous conseillons de désirir ce mode de fonctionnement pour une simple écoute stéreo de musique et de la parole.

Au milieu: IVA STEREO - Le signal d'entrée stéreo est converti par le processeur IVA en signal binaural. La fonction d'adaptation à l'oreille donne l'impression d'un son naturel, localisé hors de la tête de l'auditeur. La LED IVA STEREO verte (11) est allumée. Nous recommandons ce réglage pour l'écoute tridimensionnelle de la musique.

À droite : IVA SURROUND - En liaison avec le processeur IVA, le décodeur Dolby Surround Pro Logic simule cinq canaux de haut-parleur (à droite, au centre et à gauche sur l'avant, à droite et à gauche sur l'arrière) pour recréer le volume musical "surround" dans le casque.

La LED IVA SURROUND verte (12) s'allume.

Nous conseillons de choisir ce mode de fonctionnement pour les pièces radiophoniques, la télévision, la vidéo et le PC, de même que pour les enregistrements musicaux codés Surround ou musique populaire.

6.7 Fonctionnement de la LED CHARGE

La LED...	L'émetteur ...
...est allumée sur vert:	...est raccordé au secteur et à la chaine audio, est sous tension et recoit un signal. Le casque n'est pas sur l'émetteur, la fonction de charge est coupée.
...est allumée sur orange:	...est raccordé au secteur et à la chaine audio, est sous tension et recoit un signal. Le casque est sur l'émetteur et la fonction de charge est en cours.
...est allumée sur rouge:	...n'a pas reçu de signal depuis plusieurs minutes, le casque est sur l'émetteur et la fonction de charge est en cours.
...est éteinte:	...n'a pas reçu de signal depuis plusieurs minutes, le casque n'est pas sur l'émetteur et la fonction de charge est coupée: OU ...n'est pas branché sur le secteur ou n'est pas sous tension.

7 Remarques importantes

1. Lors d'une commutation entre les appareils de la chaine HiFi ou au moment où vous connectez l'émetteur sur l'équipement, il peut se produire des craquements risquant, sous un fort volume, de provoquer des troubles de l'audition. Mettez donc toujours la commande de VOLUME du casque sur minimum avant de passer d'une source sonore (radio, tourne-disques, lecteur CD, etc.) à une autre ou de connecter l'émetteur.
2. L'écoute au casque avec le volume réglé très fort peut être, à la longue, à l'origine de troubles de l'audition.
3. Notre HEARO 777 SURROUND qui utilise la technique haute fréquences est conforme à la réglementation européenne et FCC très stricte en la matière. Néanmoins, pour les raisons relevant de la physique et qui sont sans rapport avec la qualité du produit, il peut arriver que la réception soit perturbée par des appareils émettant un fort rayonnement parasite. Pour un plain d'écoute maximum on évitera donc d'utiliser le HEARO 777 SURROUND à proximité d'un appareil de radiocommunication, d'un téléphone portable ou directement au-dessus des tubes d'appareils de télévision ou d'écrans d'ordinateur. Le câble de liaison à l'émetteur fourni est assez long pour permettre d'observer une distance suffisante.

Les perturbations dans l'utilisation du HEARO 777 SURROUND provoquées par d'autres usagers de la bande LPD de 864 ou 914 MHz ne reflètent pas la responsabilité d'AKG.

8 Anomalies de fonctionnement et remèdes

Anomalie	Cause possible	Remède
Pas de son	1. L'adaptateur secteur n'est pas connecté sur l'émetteur ou n'est pas branché sur le secteur.2. L'émetteur n'est pas raccordé à l'équipement audio/vidéo ou T.V. ou est hors tension.3. L'équipement audio/vidéo ou T.V. raccordé n'est pas sous tension.4. Le volume de l'appareil audio, video ou télévisi on est insuffistant.5. Les accus sont épuisés.6. Le casque n'est pas sous tension.7. La commande de volume du casque est sur zéro.	1. Connecter l'adaptateur secteur sur l'émetteur ou le brancher sur le secteur.2. Raccorder l'émetteur à l'équipement audio/vidéo ou T.V. oumettre l'émetteur sous tension.3. Mettre l'appareil ou la chaine sous tension pour que l'émetteur reçoive un signal audio.4. Augmenter le volume jusqu'à ce que l'émetteur se mette en service.5. Recharger les accus.6. Mettre le casque sous tension.7. Régler le volume souhaïte.
La LED CHARGE ne s'allume pas	1. L'émetteur n'est pas sous tension ou branché sur le secteur.2. Les accus ne sont pas places correctement dans le casque.3. Le casque n'est pas mis correctement sur l'émetteur.4. Le casque est sous tension.	1. Mettre l'émetteur sous tension ou le brancher sur le secteur.2. Verifier la position des accus dans le comparti-ment.3. Positionner le casque correctement sur l'émetteur.4. Mettre le casque hors tension.
Restitution en mono	1. L'équipment audio/vidéo ou T.V. est sur mono.2. L'émetteur n'est pas relié correctement à l'équip-mentation audio/vidéo ou T.V.	1. Mettre l'appareil utilisé sur stéreo.2. Verifier la liaison entre l'émetteur et l'appareil utilisé.
Bruit de fond	1. Les fréquences émettrice et réceptrice ne concor-dent pas.2. Le niveau d'entrée audio de l'émetteur est trop bas.3. Le signal d'entrée est perturbé.4. Les accus sont épuisés.	1. Appuyer sur la touche AUTOTUNING du casque ou changer de canal à l'aide du bouton FREQ. ADJUST de l'émetteur et appuyer sur la touche AUTOTUNING du casque.2. Augmenter le volume sur l'appareil utilisé et/ou sur l'émetteur (commande INPUT LEVEL).3. Verifier l'appareil utilisé.4. Recharger les accus.
Son déformé	1. Le niveau d'entrée audio de l'émetteur est trop élevé.2. Emetteur et casque ne sont pas réglicés correcte-ment l'un par rapport à l'autre.3. Les accus sont épuisés.	1. Réduire le volume sur l'appareil utilisé et/ou sur l'émetteur (commande INPUT LEVEL).2. Change der canal en agissant sur la commande FREQ. ADJUST de l'émetteur et appuyer sur la touche AUTOTUNING du casque.3. Recharger les accus.
Parasites	1. Appareils électriques insuffisamment antiparasités2. Equipement audio ou support sonore défectueux	1. Mettre (si possible) les apparciels « suspects » hors service.2. Verifier la source audio ou le support sonore.
Réception d'un autre émetteur	1. Un voisin utilise un casque sans fil similaire.	1. Change der canal en agissant sur la commande FREQ. ADJUST de l'émetteur et appuyer sur la touche AUTOTUNING du casque.
Prédominance excessive du grave ou de l'aigu	1. Réglage du grave et de l'aigu sur la source audio.	1. Reprendre le réglage du grave et/ou de l'aigu.

9 Caractéristiques techniques

Système
Modulation:	F.M.
Bande de fréquence porteuse:	864 ou 914 MHz (bande LPD)
Emmetteur
Alimentation:	12 V c.c., 300 mA
Angle de rayonnement:	360°
Poids:	env. 450 g
Portée maxi.:	env. 100 m
Casque
Alimentation:	3 V c.c. (2 accus NiMh de 1,2 V dimension AAA fournis d'origine)
Autonomie:	20 heures env. (avec accus NiMh)
Bande passante:	20 Hz - 24.000 Hz
Niveau de pression sonore maxi.:	>115 dB SPL
Poids (avec piles):	env. 230 g
Distorsion:	< 1%
Type:	casque dynamique semi-ouvert

10 Conditions de garantie

AKG accorde une garantie d'un an à partir de la date d'achat en cas de défaut de matériel ou de fabrication avéré. Toute utilisation non appropriée de même que les dégâts électriques ou mécaniques résultant d'une utilisation inadéquate ou d'une réparation inadaptée effectuée par un atelier non autorisé entraîne la perte de la garantie. Les réclamations au titre de la garantie ne seront prises en considération que si elles sont accompagnées de la facture d'achat. Les frais de port et de transport pour l'expédition de l'appareil en vue d'une réparation sous garantie ne peuvent être pris en charge par AKG; l'expédition est aux risques du client. La garantie n'est accordée qu'au premier acheteur. Piles et accus sont exclus de la garantie.

Indices

Pagina
