Type de produit	Chevalet de contrebasse avec transducteur de vibrations
Marque	AKG
Modèle	DB-1
Catégorie	Accessoires audio
Fonctionnement	Transducteur de vibrations
Gamme de fréquences	5 - 5000 Hz
Sensibilité à 1000 Hz	2,5 mV/ms⁻²
Impédance électrique à 1000 Hz	200 Ω
Impédance de charge conseillée	≥ 1000 Ω
Pression sonore limite (1% / 3% distorsion)	130 dB / 138 dB SPL
Niveau de bruit équivalent	14 dB-A
Alimentation DB-1	Alimentation fantôme 9-52 V (conforme DIN 45596)
Alimentation DB-1 B-lock	9 V via AKG B29
Consommation	2,2 mA environ
Conditions de température	0°C à +45°C
Hygrométrie relative (à 20°C)	70%
Connectique DB-1	XLR 3 broches
Connectique DB-1 B-lock	Jack mono 3,5 mm
Câblage XLR	Broche 1 masse, 2 chaud, 3 froid
Câblage Jack	Pointe signal, tige masse
Matériau du boîtier	Bois d'érable
Dimensions	200 x 145 mm
Longueur du câble	1,5 m
Poids net	272 g
Norme	EN 50 082-1

FOIRE AUX QUESTIONS - DB-1 AKG

Comment alimenter le chevalet DB-1 ?

Le DB-1 nécessite une alimentation fantôme de 9 à 52 V (conforme DIN 45596) via la table de mixage ou un boîtier externe. Le modèle DB-1 B-lock peut être alimenté par une pile 9V via l'adaptateur AKG B29.

Puis-je monter le chevalet moi-même ?

Oui, si vous avez les outils nécessaires. Sinon, il est recommandé de confier l'installation à un luthier. Veillez à ne pas plier le câble et à ce que les rainures ne dépassent pas la ligne de marquage.

Quelle est la sensibilité du DB-1 ?

La sensibilité à 1000 Hz est de 2,5 mV/ms⁻².

Quels sont les câbles et connecteurs utilisés ?

Le DB-1 standard est équipé d'un connecteur XLR 3 broches (broche 1 masse, 2 chaud, 3 froid). Le DB-1 B-lock utilise un jack mono 3,5 mm (pointe signal, tige masse). Longueur de câble : 1,5 m.

Quelle est la gamme de fréquences du transducteur ?

La réponse en fréquence va de 5 à 5000 Hz.

Le DB-1 est-il compatible avec toutes les contrebasses ?

Oui, le chevalet est conçu pour s'adapter à toutes les positions traditionnelles de cordes grâce à des réserves de matériel suffisantes.

Quel est le poids du chevalet DB-1 ?

Le poids net est de 272 g.

Comment entretenir le chevalet DB-1 ?

Nettoyez-le avec un chiffon doux et sec. Évitez l'humidité excessive et les températures extrêmes. Rangez-le dans un endroit sec.

Quelle est l'impédance de sortie du DB-1 ?

L'impédance électrique à 1000 Hz est de 200 Ω, et l'impédance de charge conseillée est d'au moins 1000 Ω.

Le DB-1 est-il livré avec un câble ?

Oui, le chevalet est livré avec un câble intégré de 1,5 m. Aucun autre accessoire n'est mentionné dans la notice.

MODE D'EMPLOI DB-1 AKG

Le chevalet de contrebasse DB-1 a été conçu sur la scène et en studio, en coopération avec des musiciens pour permettre une prise directe du son sur la contrebasse. Ce chevalet présente une qualité de transmission acoustique professionnelle et vous garantit une parfaite liberté de mouvement sur la scène, étant donné qu'il n'est plus nécessaire d'orienter continuellement son instrument vers un microphone externe. Les pieds et les adaptateurs sont désormais superflus, ce qui réduit aussi le travail nécessaire pour le transport et l'installation sur la scène.

Utilisation

On utilise le chevalet de contrebasse DB-1 comme un chevalet de basse conventionnel. Il faut alimenter le système de prise de son avec un dispositif fantôme universel (9-52 V conformément à DIN 45596) soit via le pupitre de mélange, soit au moyen d'un appareil d'alimentation fantôme externe (AKG B18; B29 pour DB-1, B-lock).

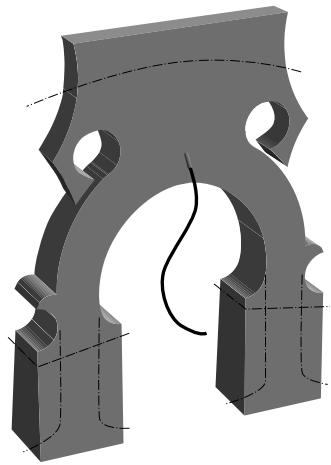

Montage

Le chevalet de contrebasse DB-1 sera adapté à l'instrument et monté sur celui-ci comme un chevalet conventionnel sans système intégré de prise du son. Si vous ne disposez pas des outils ou des connaissances nécessaires, nous vous recommandons de faire monter votre chevalet chez votre luthier habituel. Lors du montage, veillez seulement à ne pas plier ou endommager le câble. De plus, les rainures fraîsées pour les cordes ne doivent en aucun cas faire saillie au-delà de la ligne de marquage, cela endommagerait le système de prise de son.

Le chevalet est pourvu de suffisamment de réserves de matériel de manière à ce qu'on puisse l'adapter à toutes les positions traditionnelles de cordes.

Caractéristiques techniques

Fonctionnement:	transducteur de vibrations

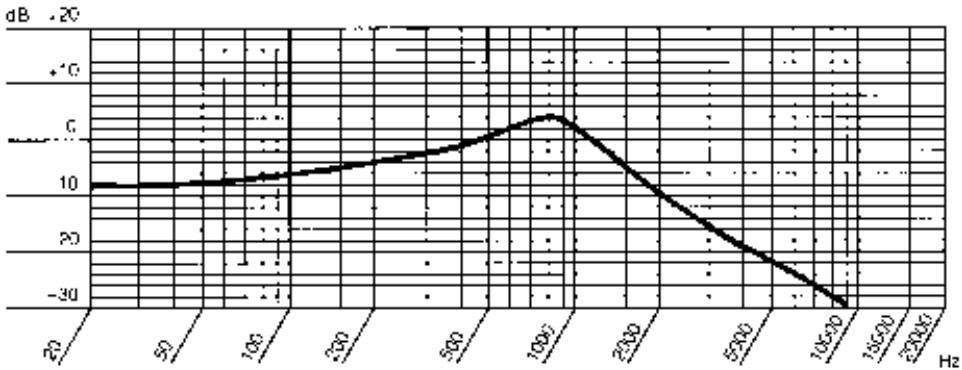

Gamine de fréquences:	5-5.000 Hz
Sensibilité à 1000 Hz:	2,5 mV/ms-2
Impedance électrique à 1000 Hz:	200 Ω
Impedance de charge conseillée:	≥ 1000 Ω
Pression sonore limite pour facteur de distorsion de 1 %/3 %:	130 dB/138 dB SPL
Niveau de bruit équivalent:	14 dB-A
Tension d'alimentation DB-1/DB-1 B-lock:	al. fantôme 9-52 V/9V (par AKG B29)
Consommation:	2,2 mA env.
Conditions atmosphériques admissibles:	température: 0° C ...+45° C, hygrométrie rel. à +20° C: 70 %
Fiche DB-1/DB-1 B-lock:	XLR - 3 môle/jack mono de 3,5 mm
Câblage de la fiche DB-1/DB-1 B-lock:	XLR: pin 1 masse, 2 chaud, 3 froid/pointe: b.f. (point chaud), tige: masse
Boîtier:	Bois d'erable
Dimensions:	200 x 145 mm
Longueur du câble:	1,5 m
Poids net:	272 g

Ce produit répond à la norme EN 50 082-1
