Produkttyp	Kontrabass-Stativ mit Vibrationswandler
Marke	AKG
Modell	DB-1
Kategorie	Audiozubehör
Funktionsweise	Vibrationswandler
Frequenzbereich	5 - 5000 Hz
Empfindlichkeit bei 1000 Hz	2,5 mV/ms⁻²
Elektrische Impedanz bei 1000 Hz	200 Ω
Empfohlene Lastimpedanz	≥ 1000 Ω
Grenzschalldruck (1% / 3% Verzerrung)	130 dB / 138 dB SPL
Äquivalenter Rauschpegel	14 dB-A
Stromversorgung DB-1	Phantomspeisung 9-52 V (gemäß DIN 45596)
Stromversorgung DB-1 B-lock	9 V über AKG B29
Stromverbrauch	ca. 2,2 mA
Temperaturbedingungen	0°C bis +45°C
Relative Luftfeuchtigkeit (bei 20°C)	70%
Anschluss DB-1	XLR 3-polig
Anschluss DB-1 B-lock	Klinke mono 3,5 mm
XLR-Verdrahtung	Pin 1 Masse, 2 heiß, 3 kalt
Klinken-Verdrahtung	Spitze Signal, Schaft Masse
Gehäusematerial	Ahornholz
Abmessungen	200 x 145 mm
Kabellänge	1,5 m
Nettogewicht	272 g
Norm	EN 50 082-1

Häufig gestellte Fragen - DB-1 AKG

Wie wird das DB-1 Stativ mit Strom versorgt?

Das DB-1 benötigt eine Phantomspeisung von 9 bis 52 V (gemäß DIN 45596) über das Mischpult oder ein externes Gehäuse. Das Modell DB-1 B-lock kann über eine 9V-Batterie mit dem AKG B29-Adapter betrieben werden.

Kann ich das Stativ selbst montieren?

Ja, wenn Sie die erforderlichen Werkzeuge haben. Andernfalls wird empfohlen, die Installation einem Geigenbauer zu überlassen. Achten Sie darauf, das Kabel nicht zu knicken und dass die Rillen nicht über die Markierungslinie hinausragen.

Wie hoch ist die Empfindlichkeit des DB-1?

Die Empfindlichkeit bei 1000 Hz beträgt 2,5 mV/ms⁻².

Welche Kabel und Stecker werden verwendet?

Das Standard-DB-1 ist mit einem XLR 3-poligen Stecker ausgestattet (Pin 1 Masse, 2 heiß, 3 kalt). Das DB-1 B-lock verwendet eine mono Klinke 3,5 mm (Spitze Signal, Schaft Masse). Kabellänge: 1,5 m.

Was ist der Frequenzbereich des Wandlers?

Der Frequenzgang reicht von 5 bis 5000 Hz.

Ist das DB-1 mit allen Kontrabässen kompatibel?

Ja, das Stativ ist so konzipiert, dass es sich dank ausreichender Materialreserven an alle traditionellen Saitenpositionen anpassen lässt.

Wie schwer ist das DB-1 Stativ?

Das Nettogewicht beträgt 272 g.

Wie pflege ich das DB-1 Stativ?

Reinigen Sie es mit einem weichen, trockenen Tuch. Vermeiden Sie übermäßige Feuchtigkeit und extreme Temperaturen. Lagern Sie es an einem trockenen Ort.

Wie hoch ist die Ausgangsimpedanz des DB-1?

Die elektrische Impedanz bei 1000 Hz beträgt 200 Ω, die empfohlene Lastimpedanz beträgt mindestens 1000 Ω.

Wird das DB-1 mit einem Kabel geliefert?

Ja, das Stativ wird mit einem integrierten 1,5-m-Kabel geliefert. In der Anleitung wird kein weiteres Zubehör erwähnt.

BEDIENUNGSANLEITUNG DB-1 AKG

Der Kontrabaß-Steg DB-1 wurde in Zusammenarbeit mit Musikern auf der Bühne und im Studio für die direkte Schallabnahme am Kontrabaß konzipiert. Der Steg beitet professionelle akustische Übertragungsqualität und garantiert uneingeschränkte Bewegungsfreieheit auf der Bühne, da das ständige Ausrichten des Instrumentes zu einem externen Mikrofon wegfailt. Das Wegfallen von Stativen und Adaptern verringeriert weitere den Arbeitsaufwand beim Transport sowie beim Aufbau auf der Bühne.

Anwendung

Der Kontrabaß-Steg DB-1 ist wie ein konventioneller Baßsteg zu verwenden. Das Abnahmesystem muß mit Universal-Phantomspeitung (9–52 V nach DIN 55596) entweder über das Mischpolt oder mittels externem Phantomspeiserät (AKG B18) versorgt werden. DB-1 B-lock muß mittels B 29 versorgt werden.

Montage

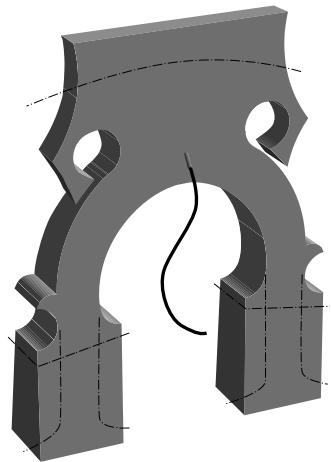

Der Kontrabaß-Steg DB-1 wird gleich einem konventionenlen Steg ohne integrierten Tonabnahmesystem dem Instrument angepaßt und montiert. Sollen Sie über die davon notwendigen Werkzeuge sowie Fachkennnnis nicht verfügen, empfehlen wir, den Steg bei ihrer Geigenbauer wie gewöhnt einbauen zu halten. Beim Einbau ist lediglich zu beachten, daß das Kabel nicht geknickt oder beschädigt wird. Weiters sollte die Einflösung für die Saiten auf keinen Fall unter der Markierungslidine ragen, da sonst das Tonabnahmesystem verletzt wird.

Der Steg verfügt über genügd Materialreserven, sodaß er für alle üblichen Saitenlagen adaptiert werden kann.

Technische Daten

Arbeitsweise:	Körperschallwandler
Übertragungsbereich:	5-5.000 Hz
Empfindlichkeit b. 1000 Hz:	2,5 mV/ms-2
El. Impedanz b. 1000 Hz:	200 Ω
Empfohlene Lastimpedanz:	≥ 1000 Ω
Grenzschalldruck für 1 %/3 % Klirrfactor:	130 dB/138 dB SPL
Äquivalentschalldruckpegel:	14 dB-A
Speisespannung DB-1/DB-1 B-lock:	9-52 V Phantomspeisung/B 29 Batteriespeiserät
Stromaufnahme:	ca. 2,2 mA
Zul. klimat. Verhältnisse:	0° C....+45° C, rel. Luffeuchtigkeit +20° C....70 %
Steckerart DB-1/DB-1 B-lock:	3 pol. XLR-Stecker/3,5 mm Klinke
Steckerbeschaltung DB-1:	Stift1: Masse, Stift 2: Tonader (inphase), Stift 3: Tonader
DB-1 B-lock:	Klinke-Spitze: Tonader (inphase), Schaff: Masse
Material:	Holz (Ahorn)
Abmessungen:	200 x 145 mm
Kabellänge:	1,5 m
Nettogewicht:	272 g

Dieses Produkt entspricht der Norm EN 50 082-1

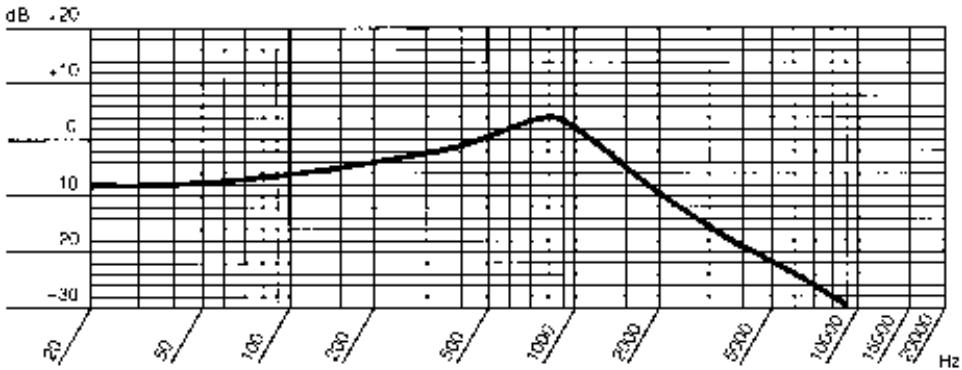

Frequenzkurve:
