DB-1 - Accessori audio AKG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cavalletto per contrabbasso con trasduttore di vibrazioni
Marca	AKG
Modello	DB-1
Categoria	Accessori audio
Funzionamento	Trasduttore di vibrazioni
Gamma di frequenze	5 - 5000 Hz
Sensibilità a 1000 Hz	2,5 mV/ms⁻²
Impedenza elettrica a 1000 Hz	200 Ω
Impedenza di carico consigliata	≥ 1000 Ω
Pressione sonora limite (1% / 3% distorsione)	130 dB / 138 dB SPL
Livello di rumore equivalente	14 dB-A
Alimentazione DB-1	Alimentazione fantasma 9-52 V (conforme DIN 45596)
Alimentazione DB-1 B-lock	9 V via AKG B29
Consumo	2,2 mA circa
Condizioni di temperatura	0°C a +45°C
Umidità relativa (a 20°C)	70%
Connettività DB-1	XLR 3 pin
Connettività DB-1 B-lock	Jack mono 3,5 mm
Cablaggio XLR	Pin 1 massa, 2 caldo, 3 freddo
Cablaggio Jack	Punta segnale, ghiera massa
Materiale del corpo	Legno d'acero
Dimensioni	200 x 145 mm
Lunghezza del cavo	1,5 m
Peso netto	272 g
Norma	EN 50 082-1

Domande frequenti - DB-1 AKG

Come alimentare il cavalletto DB-1?

Il DB-1 necessita di una alimentazione fantasma da 9 a 52 V (conforme DIN 45596) tramite il mixer o un alimentatore esterno. Il modello DB-1 B-lock può essere alimentato con una batteria 9V tramite l'adattatore AKG B29.

Posso montare il cavalletto da solo?

Sì, se hai gli strumenti necessari. Altrimenti si consiglia di affidare l'installazione a un liutaio. Fare attenzione a non piegare il cavo e che le scanalature non superino la linea di marcatura.

Qual è la sensibilità del DB-1?

La sensibilità a 1000 Hz è di 2,5 mV/ms⁻².

Quali cavi e connettori vengono utilizzati?

Il DB-1 standard è dotato di connettore XLR 3 pin (pin 1 massa, 2 caldo, 3 freddo). Il DB-1 B-lock utilizza un jack mono 3,5 mm (punta segnale, ghiera massa). Lunghezza cavo: 1,5 m.

Qual è la gamma di frequenze del trasduttore?

La risposta in frequenza va da 5 a 5000 Hz.

Il DB-1 è compatibile con tutti i contrabbassi?

Sì, il cavalletto è progettato per adattarsi a tutte le posizioni tradizionali delle corde grazie a riserve di materiale sufficienti.

Qual è il peso del cavalletto DB-1?

Il peso netto è di 272 g.

Come si mantiene il cavalletto DB-1?

Pulirlo con un panno morbido e asciutto. Evitare umidità eccessiva e temperature estreme. Riporre in un luogo asciutto.

Qual è l'impedenza di uscita del DB-1?

L'impedenza elettrica a 1000 Hz è di 200 Ω, e l'impedenza di carico consigliata è di almeno 1000 Ω.

Il DB-1 viene fornito con un cavo?

Sì, il cavalletto viene fornito con un cavo integrato di 1,5 m. Nessun altro accessorio è menzionato nel manuale.

MANUALE UTENTE DB-1 AKG

Il ponticello per contrabbasso DB-1 è statoconcepto in cooperating con dei musicisti sulpacocenico e in studioondeottenerellassbomentodelsucionadirettamente dalcontrabbasso. Il ponticello offreeta qualita ditrasmissione acustica professionalegarantiscuna libertà d movimento illimitata sulpacocenico,datochon èpiu necessario girarsi costamente versoun microfono esterno.L'assenza di treppiedei ed adatatori amplifica inolte lavorodisportoedisin installationesulpalco.

Applicazione

Il ponticello per contrabbasso DB-1 va usato come un convenzione ponticello per basso. Ilsystema foniravelatore devesse alimentato tramite alimentazione virtuale Universal (9-52 V secondo DIN 45596) oppretramite un ravolo di missaggio o un alimentatore virtuale esterno (AKG B18; B29 per DB-1 B-lock).

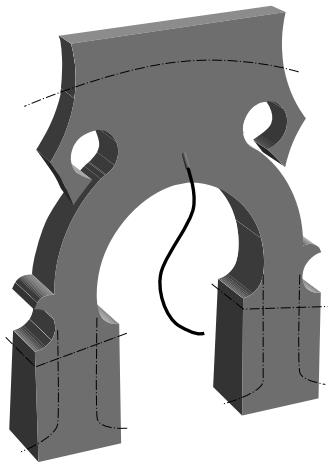

Montaggio

Il ponticello per contrabbasso DB-1 viene adattato e montato in modo analogo ad un ponticello convenzione perchéistema fonorivelatore integrato. Nel caso in cui non disponiate degli attrezzi speciali o delle cognazioni tecniche necessarie consigliamo di far montare il ponticello dal vostro liutaio. Nel montaggio si dovrà solo fare attenzione affinché il cavo non venga piegato o danneggiato. La taca per le corde, inoltre, non dovrà mai sporgere al di sotto della linea di demarcazione, altrimenti il sistema fonorivelatore è riporterà dei anni.

Il ponticello dispone di sufficienti riserve di materiale e può essere adattato a tutte le posizioni normalmente usate per le corde.

Dati tecnici

Modo di funzionamento:	trasduttore di vibrazioni meccaniche
Risposta in frequenza:	5-5.000 Hz
Sensibilità a 1000 Hz:	2,5 mV/ms-2
Impedenza elettrica a 1000 Hz:	200 Ω
Impedenza di carico raccomandata:	≥ 1000 Ω
Pressione acustica limite per un coefficiente di distorsione armonica dell'1 %/3 %:	130 dB/138 d B SPL
Livello di rumore equivalente:	14 dB-A
Tensione d'alimentazione DB-1/DB-1 B-lock:	alimentazione phantom 9-52 V/9 V-per mezzo dell'alimentatore a batteria B29
Assorbimento:	Circa 2,2 mA
Condizioni climatiche ammissibili:	Temperature: = 0° C...+45°C, umidità relativa dell'aria a +20°C: 70 %
Connettore DB-1/DB-1 B-lock:	XLR a 3 poli/Jack 3,5 mm
Cablaggio connettore DB-1/DB-1 B-lock:	pin 1: massa; pin 2: audio (inphase); pin 3: audio/Jack: punto: audio (inphase), Corpo: massa
Materiale del corso:	Legno di acero
Dimensioni:	200 x 145 mm
Lunghezza cavo:	1,5 m
Peso netto:	272 g

Questo prodotto risulta conforme alle norma EN 50 082-1

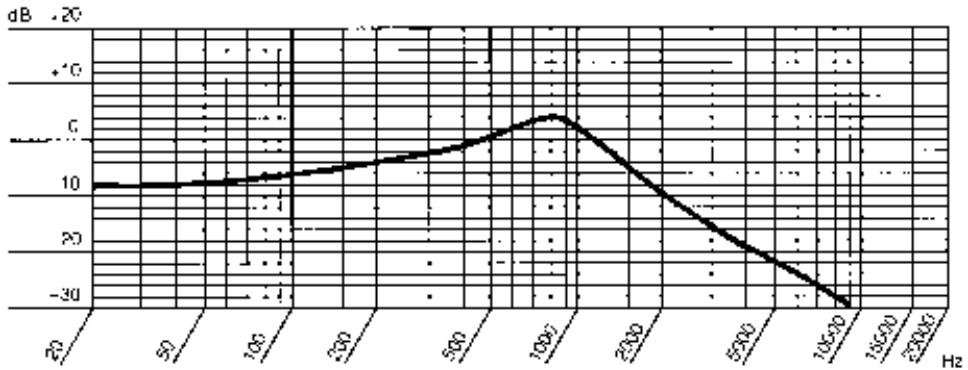

Rispostainfrequenza:
