| Tipo de producto | Caballete de contrabajo con transductor de vibraciones |
| Marca | AKG |
| Modelo | DB-1 |
| Categoría | Accesorios de audio |
| Funcionamiento | Transductor de vibraciones |
| Rango de frecuencias | 5 - 5000 Hz |
| Sensibilidad a 1000 Hz | 2,5 mV/ms⁻² |
| Impedancia eléctrica a 1000 Hz | 200 Ω |
| Impedancia de carga recomendada | ≥ 1000 Ω |
| Presión sonora límite (1% / 3% distorsión) | 130 dB / 138 dB SPL |
| Nivel de ruido equivalente | 14 dB-A |
| Alimentación DB-1 | Alimentación fantasma 9-52 V (conforme DIN 45596) |
| Alimentación DB-1 B-lock | 9 V mediante AKG B29 |
| Consumo | 2,2 mA aproximadamente |
| Condiciones de temperatura | 0°C a +45°C |
| Humedad relativa (a 20°C) | 70% |
| Conectividad DB-1 | XLR de 3 pines |
| Conectividad DB-1 B-lock | Jack mono de 3,5 mm |
| Cableado XLR | Pin 1 masa, 2 caliente, 3 frío |
| Cableado Jack | Punta señal, manguito masa |
| Material de la carcasa | Madera de arce |
| Dimensiones | 200 x 145 mm |
| Longitud del cable | 1,5 m |
| Peso neto | 272 g |
| Norma | EN 50 082-1 |
Preguntas frecuentes - DB-1 AKG
Preguntas de los usuarios sobre DB-1 AKG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Accesorios de audio en formato PDF gratis! Encuentra tus instrucciones DB-1 - AKG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DB-1 de la marca AKG.
MANUAL DE USUARIO DB-1 AKG
En collaboration con los música en el escenario y el estudio se configuró el alma de contrabajo DB-1 para la toma directa de sonido en el contrabajo. El alma permitte una calidad de transmisión acústica profesional y garantía una libertad total de movimientos en el escenario, dato que no hace falta dirigir el instrumento constanmente hacía un microfono externo. La ausencia de tripodes y adaptadores disminuye asi-mismo la calidad de trabajo durante el transporte y el montaje en el escenario.
Aplicación
El alma de contrabajo DB-1 ha de empleurse como un alma de contrabajo convenconrial. Elistema de toma debe ser alimentado con alimentacion fantasma universal (9-52 V segun DIN 45596) o bien a trovés de la mesa de mezclas o mediante un alimentador de fantasma externo (AKG B18; B29 para DB-1 B-lock).

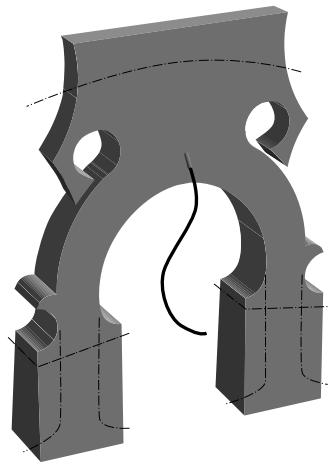

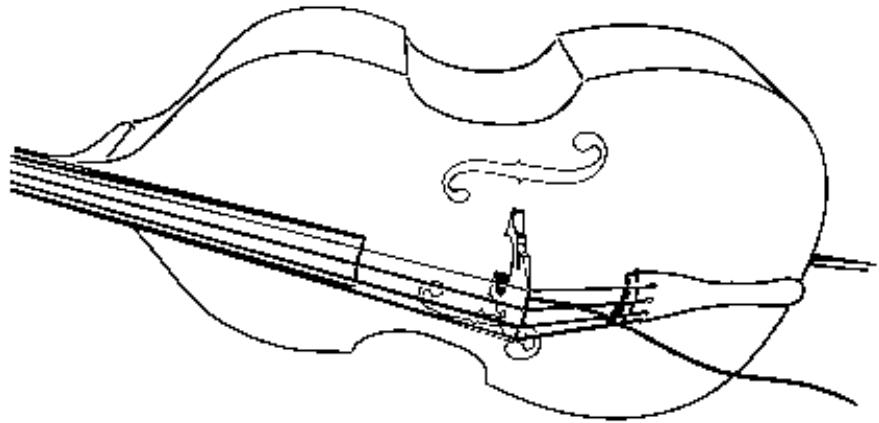

Montaje
El alma de contrabajo DB-1 se adapta y se monta sobre el instrumento de la mismaforma que un alma convencional sin sistemas integrado de��acion de sonido. Si Ud.no dispone de los conocimientospecificos y herramientos necessarias, le recomendamos hacer instalar el alma a trovés de su constructor de violines. Para la instalacion solamente debe tenerse calidad en no doclar o dañar el cable. Asimismo, el fresa para las cierras de ningunaforma debenentar en la linea de markaje porque en su caso se dañaría el sistemas de toma de sonido.
El alma dispone de suficienteresherva de material de manera queypeapadaptarsea todaslasposiciones usalesdela ciurdas.
Datasétécnicos
| Funcioncimiento: | transductor de vibraciones |
| Gama de Frequencia: | 5-5.000 Hz |
| Sensibilidad a 1000 Hz: | 2,5 mV/ms-2 |
| Impedancia electrónica a 1000 Hz: | 200 Ω |
| Impedanica de energia recomendada: | ≥ 1000 Ω |
| Presión sonora para factor de distorsión no lineal 1%/3%: | 130 dB/138 dB SPL |
| Nivel de ruido equivalente: | 14 dB-A |
| Tensión de alimentación DB-1/DB-1 B-lock: | alimentación fantasma 9-52 V/ 9 V mediante dienteñador de pilas B29 |
| Toma de corriente: | aprox. 2,2 mA |
| Condiciones climáticas acceptable: | gama de temperatura: 0° C ...+45° C, humedad relativa +20° C: 70 % |
| Tipo de conductor DB-1/DB-1 B-lock: | conector XLR de 3 polos/jack 3,5 mm |
| modo de conexión DB-1/DB-1 B-lock: | XLR - espiga 1: mas; espiga 2: audio (en fase); espiga 3: audio/jack-punta: audio (enfase), mango: mosa |
| Material de la caja: | Madera de arce |
| Dimensiones: | 200 x 145 mm |
| Cable: | 1,5 m |
| Peso neto: | 272 g |
Este producto cumple con la norma EN 50 082-1

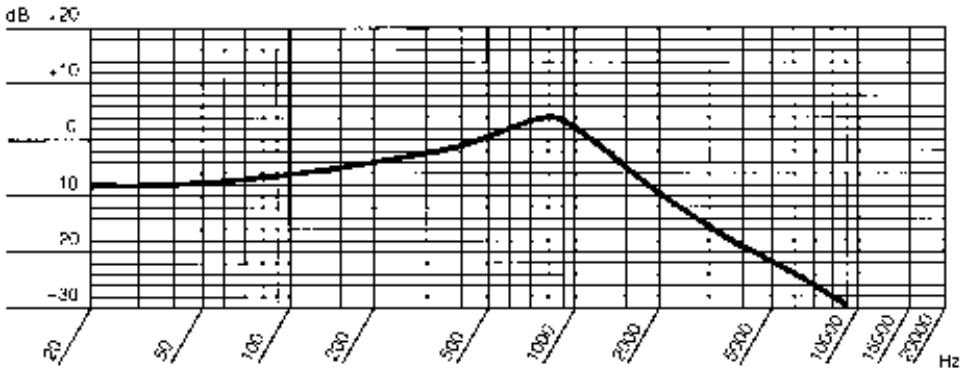

Respuesta de Frequencia:
Anwendung Use Applications Impieghi Utilacion
Mikrofone · Kopflörer · Stadioprokte · Drahtlosmikrofone · Kopfsprechgarnituren · Akustische KomponentenMicrophones · Headphones · Studio Equipment · Wireless Microphones · Headsets · Electroacoustical ComponentsMicrophones · Casques HiFi · Appareils pour studios · Microphones sans fil · Micros-casques · Composants acoustiquesMicrofoni · Cuffie HiFi · Apparechi da studio · Microfoni sansza filo · Cuffie-microfono · Componenti acusticiMicrofonos · Auriculares · Equipos de estudio · Micrófonos inalábricos · Auriculares con micrófono · Componentes acústicos
Technische Änderungen vorbehalten. Specifications subject to change without notice. Cesarektistiques sont susceptibles de modifications. Ci riserviamo il dirito di effettuate modifiche tecniche. Nos reservamos el derechos de introducir modalificacoes tecnicas.
AKG Acoustics GmbH H A Harman International AG Lembockgasse 21-25, P.O.B. 158, A-1230 Vienna/AUSTRIA Tel: [43]1 86 6540*,Fax: [43]1 86 654 245 Internet: http://www.akg-acoustics.com
AKG Acoustics; A Division of Harman Pro Germany Bodensestraße 228, D-81243 München/GERMANY Tel: (089)87 16-00.Fax: (089)87 16-200
Harman International Industries Limited Unit 2,Borehamwood Industrial Park, Rowley Lane,Borehamwood, Herts VDW 56 PZ/ENGLAND Tel:(018)20750500,Fax:(018)2074572
