BE7II - Carte mère ABIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère pour ordinateur de bureau
Marque	ABIT
Modèle	BE7II
Socket processeur	Socket 478 pour Intel Pentium 4
Chipset	Intel 845E
Type de mémoire	DDR SDRAM, 2 slots DIMM, max 2 Go
Slots d'extension	1 slot AGP 4x, 5 slots PCI
Connecteurs de stockage	2 connecteurs IDE, 1 connecteur FDD
Connecteurs USB	4 ports USB 2.0 (2 arrière, 2 par en-tête)
Audio intégré	AC'97 avec prise casque, micro et entrée ligne
Réseau	Contrôleur Ethernet 10/100 Mbps intégré
Dimensions (format)	ATX standard, 305 mm x 244 mm
Poids net	Environ 0,8 kg
Alimentation requise	Connecteur ATX 20 broches et ATX12V 4 broches
Fonctions principales	Support Pentium 4, AGP 4x, USB 2.0, audio et réseau intégrés
Entretien et nettoyage	Utiliser un chiffon sec et non pelucheux ; éviter tout liquide
Sécurité	Décharger l'électricité statique avant toute manipulation
Pièces détachées et réparabilité	Dissipateur CPU, ventilateur, câbles IDE et câble FDD inclus

FOIRE AUX QUESTIONS - BE7II ABIT

Quel processeur est compatible avec la carte mère ABIT BE7II ?

La carte mère ABIT BE7II est compatible avec les processeurs Intel Pentium 4 utilisant le Socket 478. Assurez-vous que votre processeur possède un dissipateur thermique et un ventilateur adaptés.

Comment installer le processeur sur la carte mère ?

Localisez le socle ZIF Socket 478, tirez le levier vers le haut à 90°, insérez le processeur dans le bon sens, puis refermez le levier. Fixez ensuite le dissipateur et le ventilateur en utilisant les mécanismes de retenue fournis.

Quel type de mémoire RAM est supporté ?

La carte supporte de la mémoire DDR SDRAM avec deux slots DIMM. La capacité maximale est de 2 Go. Vérifiez la compatibilité des modules (non ECC, non Registered).

Comment installer la mémoire ?

Ouvrez les languettes des slots DIMM, alignez l'encoche du module avec le détrompeur du slot, puis enfoncez le module jusqu'à ce que les languettes se verrouillent. N'utilisez pas de force excessive.

Comment configurer le BIOS ?

Au démarrage, appuyez sur Suppr ou F2 pour entrer dans le BIOS. Vous pourrez régler la fréquence du processeur, la séquence de démarrage, les paramètres de mémoire, etc. Référez-vous au manuel complet pour plus de détails.

Quelles précautions prendre contre l'électricité statique ?

Avant de toucher des composants, déchargez l'électricité statique en touchant une partie métallique du boîtier reliée à la terre. Utilisez un bracelet antistatique si possible.

Comment brancher les connecteurs d'alimentation ?

Branchez le connecteur ATX 20 broches et le connecteur ATX12V 4 broches (près du processeur) provenant de l'alimentation. Assurez-vous qu'ils sont bien enfoncés.

Quels sont les connecteurs arrière disponibles ?

Le panneau arrière propose des ports PS/2 pour clavier et souris, USB 2.0, une prise Réseau RJ45, et des prises audio (casque, micro, entrée ligne).

La carte mère supporte-t-elle le disque dur SATA ?

Non, la carte ABIT BE7II est basée sur le chipset Intel 845E qui ne dispose que de connecteurs IDE pour les disques durs. Pour utiliser un disque SATA, il faudrait une carte contrôleur additionnelle.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez que le processeur, la mémoire et les câbles d'alimentation sont correctement installés. Réinitialisez le BIOS en retirant la pile CMOS pendant quelques minutes. Si le problème persiste, consultez le manuel complet ou contactez le support technique.

MODE D'EMPLOI BE7II ABIT

Guide d'Installation Rapide 7

Guide d'installation rapide

Pour des informations relatives à cette carte mère plus détaillées, veuillez vous référer à notre version complète du manuel utilisateur. Ce guide d'installation rapide est créé pour les assembleurs système expérimentés. S'il s'agit de votre première essai pour installer un ordinateur, nous vous suggérons de lire d'abord le manuel en version complète ou de demander l'aide d'un technicien pour vous aider à configurer le système ordinateur. (Un manuel de l'utilisateur complet est disponible en naviguant dans le CD des pilotes et utilisateurs fournis avec la carte mère.)

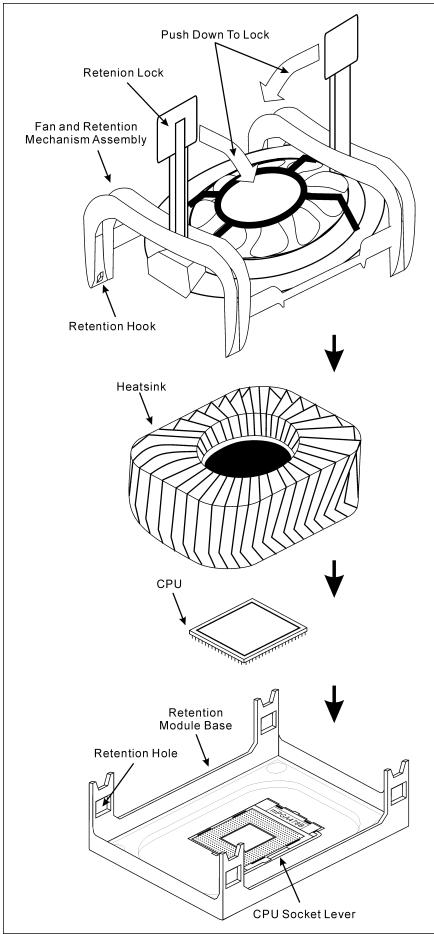

Installer le dissipateur de chaleur du CPU et l'assemblage du ventilateur

Cette carte mère fournit un support ZIF (Zero Insertion Force) Socket 478 permettant d'installer le Microproceseur Intel Pentium 4. Le microprocesseur que vous achetez doit être muni d'un système de refroidissement avec dissipateur thermique et ventilateur. Dans le cas contraire, veuillez en acheter un, conçu spécialement pour les microprocesseurs Pentium 4 Socket 478.

1. Localisez le socle ZIF 478-broches sur la carte-mère. Serrez la Base du Module de Retention sur la carte. ATTENTION: Si vous utilisez un chassis spécialement concu pour Pentium 4, veillez faire attention à l'emplacement des Clous en Metal ou des Espaces installés sur le chassis. Ne laissez jamais les Clous en Metal ou les Espaces entrer en contact avec les circuits imprimés ou les composants sur le PCB.
2. Tirez le levier du socle CPU sur les côtés jusqu'à sur un angle d'environ 90. Insérez le CPU avec l'orientation correcte. N'utilisez pas trop de force pour insérer le CPU; il n'ira que selon une seule orientation. Refermez ensuite le levier du socle tout en maintenant le CPU.
3. Placez le dissipateur de chaleur face vers le bas dans le CPU jusqu'à ce qu'il recouvre celui-ci complètement.
4. Placez le Ventilateur et l'Assemblage du Mécanisme de Retient dans le dissipateur de chaleur. Assurez-vous que les quatre Verrous de Retient sur chaque côté du Ventilateur et du Mécanisme de Retient dans les Trous de Retient.
5. Pressez le Verrou de Retient sur les deux côtés du Ventilateur et du Mécanisme de Retient pour verrouiller ensemble avec la Base du Module de Retient.
6. Le Ventilateur, le Mécanisme de Retient et la Base du Module de Retient doivent maintenir être verrouillés l'un sur l'autre avec le dissipateur de chaleur à l'intérieur.

Attention: N'oubliez pas de programmer la fréquence de bus correcte et le multiple pour votre processeur.

Installer la carte mre dans le chassis

Une fois que vous aurez installé le processeur sur la carte mère, vous pourrez commencer à fixer la carte mère sur le châssis. Tout d'abord, vous avez besoin de fixer la carte mère sur le châssis. La plupart des châssis d'ordinateur possèdent une base sur laquelle il y a différents trous de montage permettant à la carte mère d’être fixée fermement, et en même temps d’éviter les court-circuits. Utilisez les talons ou les entretoises fixés sur le châssis pour fixer la carte mère.

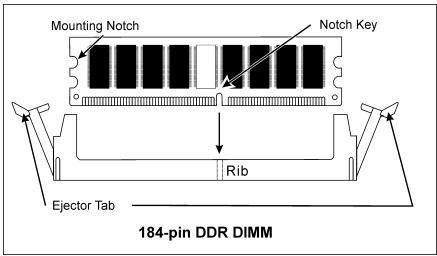

Installer des modules RAM

1. Localisez le socle DIMM sur la carte.
2. Maintenez les deux bords du module DIMM avec précaution, en évitant de toucher ses connecteurs.
3. Alignez la touche du cran avec la ligne sur le socle.
4. Pressez fermement le module dans les socles jusqu'à ce que les languettes d’éjection sur les deux côtés du socle aillent automatiquement dans le cran de montage. Ne forcez pas à l’excès sur le module DIMM car celui-ci ne peut aller que selon une seule orientation.

1. Pour enlever des modules DIMM, pressez simultanément les deux languettes d'éjection sur le socle, puis sortez le module DIMM.

Attention: L'électricité statique risque d'endommager les composants électroniques de l'ordinateur ou des cartes optionnelles. Avant de commencer ces procédures, assurez-vous de bien décharger toute l'électricité statique en touchant rapidement un objet métallique relié au sol.

Connecteurs, socles de connexion, interrupteurs et adaptateurs

À l'intérieur du boîtier de n'importe quel ordinateur il y a plusieurs câbles et prises qui doivent être connectés. Ces câbles et prises sont habituellement connectés les uns après les autres aux connecteurs situés sur la carte mère. Vous avez besoin de faire attention au sens de connexion des câbles et, s'il y a lieu, remarquez la position de la première broche du connecteur. Vous installerez certains adaptateurs pour des besoins spéciaux, tels adaptateurs SCSI, adaptateurs AGP, etc. Lorsque vous les installez dans les emplacements situés sur la carte mère, veuillez les fixer sur le panneau arrière du châssis à l'aide des vis.

Pour les informations détaillées, veuillez vous référer au manuel utilisateur en version complète.

Brancher les connecteurs d'alimentation dans les connecteurs ATX12V

Souvenez-vous que vous necezzz pousser le connecteur de toute alimentation fermement dans le connecteur ATX12V pour assurer une bonne connexion.

Configuration du BIOS

Une fois le matériel installé complètement, démarrez l'ordinateur et allez sur l'item dans le BIOS pour configurer les paramètres du processeur. Pour les informations détaillées, veuillez vous reférer à la version complète du manuel utilisateur.

BoJee IOIOIO6HbIe CBeIeHnO MaTePnHcKo IIIaTe IpiHBeIeHb B pyKOBOCTBE IOJIb3OBaTeJI. KpaTKeO pyKOBOCTBO IO yCTaHOBKe IpeHa3NaYeHO IJIa OIIbTHbIX CneIHaJIHcTOB. EcJIN Bbl Co6HpaeTE KOMIIbOTep BIIepBbIe, O3HAKOMbTEcB cIepBa C pyKOBOCTBOM IOJIb3OBaTeJI HJI IN IOIIpOcHTe TexHHka IIOMOyB HacToPOKe KOMIIbOTepHO CHcTeMBI.

Ha 3ToH cHCTeMHoH IIaTe HcIIb3yEtca rHe3do ZIP (cHyIeBbIM ycHJIeHem yctAHOBKn) THNa 'Socket 478' IJIra Ipoueccopa Intel Pentium4. B KOMIIeKeT IprHO6peTaEMOro Ipoueccopa JOJIKHbBXOJNTb paIHaTOP HBeHTNJIaTOP. B IpOTHBHom CJIyae CJIeJyET IprHO6peCTn paIHaTOP HBeHTNJIaTOP, IpeIHa3HaueHHbE IJIra Ipoueccopa Pentium4 c pa3bEmom Socket 478'.
