Tipo di prodotto	Scheda madre per computer desktop
Marca	ABIT
Modello	BE7II
Socket processore	Socket 478 per Intel Pentium 4
Chipset	Intel 845E
Tipo di memoria	DDR SDRAM, 2 slot DIMM, max 2 GB
Slot di espansione	1 slot AGP 4x, 5 slot PCI
Connettori di archiviazione	2 connettori IDE, 1 connettore FDD
Connettori USB	4 porte USB 2.0 (2 posteriori, 2 su header)
Audio integrato	AC'97 con jack cuffie, microfono e ingresso linea
Rete	Controller Ethernet 10/100 Mbps integrato
Dimensioni (formato)	ATX standard, 305 mm x 244 mm
Peso netto	Circa 0,8 kg
Alimentazione richiesta	Connettore ATX 20 pin e ATX12V 4 pin
Funzioni principali	Supporto Pentium 4, AGP 4x, USB 2.0, audio e rete integrati
Manutenzione e pulizia	Usare un panno asciutto e non lanuginoso; evitare qualsiasi liquido
Sicurezza	Scaricare l'elettricità statica prima di qualsiasi manipolazione
Pezzi di ricambio e riparabilità	Dissipatore CPU, ventola, cavi IDE e cavo FDD inclusi

Domande frequenti - BE7II ABIT

Quale processore è compatibile con la scheda madre ABIT BE7II?

La scheda madre ABIT BE7II è compatibile con i processori Intel Pentium 4 che utilizzano il Socket 478. Assicurati che il tuo processore abbia un dissipatore termico e una ventola adatti.

Come installare il processore sulla scheda madre?

Individua il supporto ZIF Socket 478, tira la leva verso l'alto a 90°, inserisci il processore nel verso corretto, quindi richiudi la leva. Fissa poi il dissipatore e la ventola utilizzando i meccanismi di ritenuta forniti.

Quale tipo di memoria RAM è supportato?

La scheda supporta memoria DDR SDRAM con due slot DIMM. La capacità massima è di 2 GB. Verifica la compatibilità dei moduli (non ECC, non Registered).

Come installare la memoria?

Apri le linguette degli slot DIMM, allinea la tacca del modulo con l'antigroviglio dello slot, quindi premi il modulo fino a quando le linguette si bloccano. Non usare forza eccessiva.

Come configurare il BIOS?

All'avvio, premi Canc o F2 per entrare nel BIOS. Potrai regolare la frequenza del processore, la sequenza di avvio, i parametri di memoria, ecc. Fai riferimento al manuale completo per maggiori dettagli.

Quali precauzioni prendere contro l'elettricità statica?

Prima di toccare componenti, scarica l'elettricità statica toccando una parte metallica del case collegata a terra. Usa un braccialetto antistatico se possibile.

Come collegare i connettori di alimentazione?

Collega il connettore ATX 20 pin e il connettore ATX12V 4 pin (vicino al processore) provenienti dall'alimentatore. Assicurati che siano ben inseriti.

Quali sono i connettori posteriori disponibili?

Il pannello posteriore offre porte PS/2 per tastiera e mouse, USB 2.0, una presa Rete RJ45 e prese audio (cuffie, microfono, ingresso linea).

La scheda madre supporta il disco rigido SATA?

No, la scheda ABIT BE7II è basata sul chipset Intel 845E che dispone solo di connettori IDE per i dischi rigidi. Per utilizzare un disco SATA, sarebbe necessaria una scheda controller aggiuntiva.

Cosa fare se il computer non si avvia?

Verifica che il processore, la memoria e i cavi di alimentazione siano installati correttamente. Resetta il BIOS rimuovendo la batteria CMOS per alcuni minuti. Se il problema persiste, consulta il manuale completo o contatta il supporto tecnico.

MANUALE UTENTE BE7II ABIT

Guida all's installatione veloc.. 11

Chapter 1. Introduction 1-1

1-1. Features & Specifications 1-1
1-2. Layout Diagram 1-2

Guida all'installazione veloc

Per maggiori e dettagliate informazioni su questa scheda madre si prega di fare riferimento alla versione integrale del Manuale utente. Questa guida all'installazione veloce è intesa per costruttori esperi di sistemi. Se esta è la prima volta che si cercà di installare un sistema, si consiglia di leggere, innanzi tutto, la versione integrale del manuale oppure di chiedere aiuto ad un technician per l'installazione.

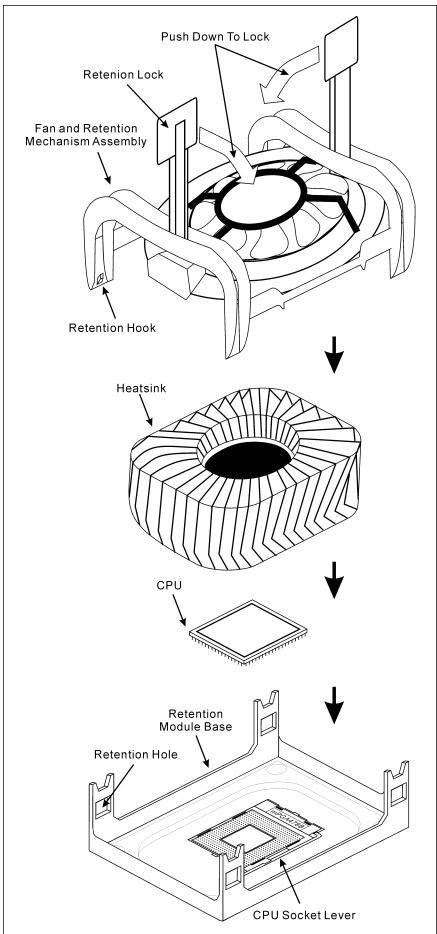

Installare il dispersore di calore CPU ed il gruppo della ventolina

Questa sched a madre fornisce una presa "Socket 478" ZIF (Zero Insertion Force - forza d'insertimento zero) per installare il processore Intel Pentium 4. Il processore acquistato dovrebbe essere fornito di dispersore di calore e ventolina per il raffreddamento. In caso contrario acquistare un dispersore di calore specifico per la presa Socket 478 Pentium.

1. Ubicare la presa ZIF a 478 pin sulla schedamadre. Stringere la base del modulo di trattimento sulla schedamadre.

Attenzione: Se si impiega un telaio progettato specificamente per il processore Pentium 4, si prega prestare attenzione all'ubicazione delle guarnizioni metalliche o degli spaziatori, nel caso in cui siano gli installati sul telaio. Assicurarsi di non permettere alle guarnizioni metalliche odagli spaziatori di entrare in contatto con il cavo o con le parti del circuito sul PCB.

1. Tirare di lato la leva della presa CPU, allontanandola dalla presa; poi solleverla di 90 gradi. Inserire la CPU con l'orientamento corretto. Non sforzare per inserire la CPU poiché si adatta solamente in un dato orientamento. Chiudere la leva della presa trattendo la CPU.
2. Mettere il dispersore di calore a faccia in giù sulla CPU finché la copre completeness.
3. Mettere la ventolina ed il gruppo del meccanismo di trattimento sul dispersore di calore. Assicurarsi che tutti i quattro fermi di trattimento, su ciascun lato della ventolina e del gruppo del meccanismo di trattimento, scattino in posizione nei fori ti trattimento.
4. Spingere verso il basso i fermi di trattimento su entrambi i lati della ventolina e del gruppo del meccanismo di trattimento per fissarli con la base del modulo di trattimento.
5. La ventolina, il gruppo del meccanismo di trattimento e la base del modulo di trattimento ora dovrebbero essere fissati gli uni agli altri trattendo al loro interno il dispersore di calore.

Attenzione: Non dimenticare di impostare la corretta frequenza multipla e BUS per il processore.

Installazione della schedadamadresul telaio

Dopo avee installmento il processore sulla schedam madre si puoi iniziare a fissare la schedam madre sul telaio. Innanzi tutto è necessario fissare la schedam madre al telaio. La maggior parte dei telai ha una base sulla quale sono presenti diversi fori di montaggio che permettono di fissare in modo accurato la schedam madre e, allo stesso tempo, di prevenir corto circuiti. Impiegare le borchie o gli spaziatori attaccati al telaio per fissare la schedam madre.

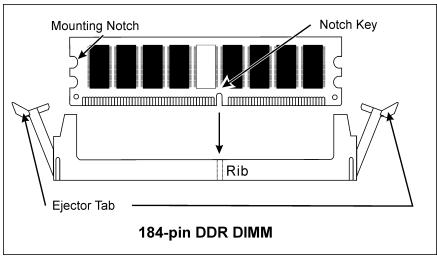

Installare i moduli RAM

1. Ubicare gli alloggiamenti DIMM sulla scheda.
2. Tenere con delicatezza i lati del modulo DIMM alla toccare i connettori.
3. Allineare la tacco sul modulo con la nervatura dell'alloggiamento.
4. Premere con fermezza il modulo nell'alloggiamo finché le linguette d'espulsione su entrambi i lati dell'alloggiamo

scattano sulla tacca di montaggio. Non forzareccessivamente il modulo DIMM perché quest'ultimo si adatta solamente in una direzione.

1. Per rimuovere i moduli DIMM spingere contemporaneamente le due linguette d'espulsione sull'alloggiamento, poi estrarre il modulo DIMM.

Attenzione: L'elettricità statica più danneggiare i componenti elettronici del computer o delle schede. Prima di iniziare queste procedure, assicurarsi di averere scaricato completeness l'elettricità statica toccando brevamente un oggetto metallico con massa a terra.

Connettori, collettori, interruptoried adattatori

All'interno della copertura di agli computer ci sono diversi cavi e prese che devo essere collegati. Questi cavi e prese sono solitamente collegati uno ad uno ai connettori situati sulla schedamadre. E' necessario prestare particolare attenzione a qualunque orientamento del collegamento che possono averi i cavi e, se necessario, notare la posizione del primo pin del connettore. Si installeranno alcuni adattatori per particolari necessità quali l'adattatore SCSI, AGP, eccetera. Quando si installano gli adattatori sugli slot della schedamadre, si ricorda di fissarli con le viti ancche sul pannello posteriore del tetiaio.

Per informazioni dettagliate si prega di fare riferimento alla versione integrale del Manuale utente.

Collegamento dei connettori d'alimentazione ai connettori ATX12V

Ricordarsi che è necessario spingere con fermezza fino in fondo il connettore della sorgente d'alimentazione ATX al connettore ATX12V, assicurando così un buon collegamento.

Impostazione BIOS

Quando l'hardware è stato installato completeness, accendere il computer ed andare alla voce BIOS per impostare i parametri del processore. Per informazioni dettagliate si prega di fare riferimento alla versione integrale del Manuale utente.
