MODE D'EMPLOI 650 XP SOHO INFOSEC
Afin d'assurer une installation correcte et une utilisation appropriée de ce produit, nous vous conseillons de lire attentivement cette notice.
1. Introduction
Cette gamme d'onduleurs a été conçue pour constituer le compagnon idéal de l'ordinateur multimédia. Son faible poids ainsi que son design compact permettent de l'intégrer facilement dans un environnement à espace restreint. La gamme XP est équipée de la fonction « Boost & Buck » AVR de façon à stabiliser la tension d'entrée (secteur). Elle bénéficie de la fonction de démarrage à froid qui permet la mise sous tension de l'ordinateur même lorsque ce dernier n'est pas alimenté par le courant principal. Les principales fonctions de la gamme XP sont détaillées ci-après.
2. Characteristiques principales
- Contrôle par microprocesseur pour garantir une haute fiabilité
- Équipé de l'AVR (système de régulation de tension)
- Fonction économique d'énergie
- Démarrage à froid
- Redémarrage automatique lorsqu'alimentation est réactivée
- Faible encombrement, faible poids Protection ligne téléphone / fax / modem
3. Instructions de sécurité
Des tensions dangereuses existent à l'intérieur de l'onduleur. Ne démontez pas cet appareil. Celui-ci ne contient pas de composants accessibles pour son dépannage par l'utilisateur, excepté le remplacement du fusible. Toutes les opérations de maintenance doivent être effectuées par du personnel qualifié. L'onduleur a sa propre source d'énergie (batterie). Les prises de sortie peuvent être sous tension même lorsque l'onduleur n'est pas alimenté par le courant du secteur. L'onduleur est conçu pour alimenter des ordinateurs; il n'est pas conçu pour alimenter des équipements électroniques avec des charges inductives telles que moteurs et lampes fluorescentes, ni des charges résistives. Ne pas connecter à l'onduleur des éléments non informatiques tels que matériel médical d'entretien artificiel pour la vie, four micro-onde, aspirateur, etc. Ne pas raccorder d'imprimante laser sur l'onduleur car elle consomme beaucoup trop d'énergie. S'assurer que la charge alimentée n'est pas supérieure à la capacité de l'onduleur. Une charge égale au tiers de la puissance nominale est recommandée pour une plus grande autonomie et une plus longue durée de vie des batteries. Ne pas poser de récipient ouvert contenant un liquide sur ou près de l'onduleur. Débranchez l'onduleur avant de le nettoyer. Ne pas utiliser directement de détergent liquide ou aérosol, uniquement sur un chiffon légèrement humide. Ne pas installer l'onduleur en milieu humide. Ne pas l'exposer aux rayonnements solaires ou à une source de chaleur. Ne pas couvrir les grilles de ventilation.
En cas d'urgence, mettre l'interrupteur de tension sur "OFF", puis débrancher le câble d'alimentation de la prise de courant afin de désactiver complètement l'onduleur. Lorsque l'onduleur est en panne, se référer au chapitre 10 : Dépannage.
4. Instructions de stockage
L'onduleur doit être stocké avec une batterie totalement rechargée. Une température de stockage supérieure à 20°C réduira de façon significative la durée de vie des batteries. Les batteries de l'onduleur doivent être rechargées tous les 3 mois en cas de non-utilisation.
Important!
Lors d’une expérience au Service Après-Vente, nous vous recommandons de transmettre les informations suivantes qui vous seront dans tous les cas demandées : le modèle de l’onduleur, le numéro de série, la date d’achat et le type de matériel alimenté par l’onduleur, ainsi qu’une description précise du problème comprenant : état des voyants, état de l’alarme, conditions d’installation et d’environnement.
Ces renseignements sont notés sur le bon de garantie ou inscrits sur la plaque signalétique à l'arrière de l'appareil. Vous pouvez également les reporter dans le cadre ci-dessous.
| Modèle | Numéro de série | Date d'achat |
| ... XP SoHo | | |
Veuillez conserver l'emballage d'origine, il sera indispensable pour un éventuel retour de votre onduleur en nos locaux.
Important!
Les onduleurs appartiennent à la catégorie des équipements électriques et électroniques. En fin de vie, ces produits doivent faire l'objet d'une collecte sélective et ne pas être jetés avec les ordures ménagères.

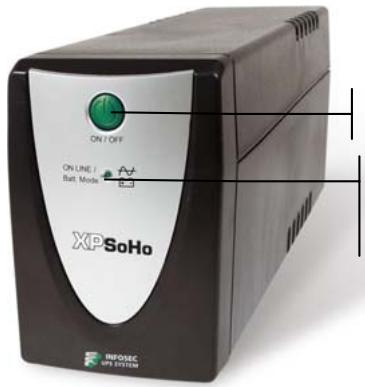

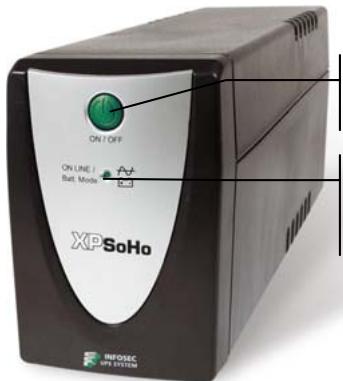

FACE avant
Bouton marche/arrêt
Voyant vert allumé : alimentation normale Voyant vert clignotant : mode batterie

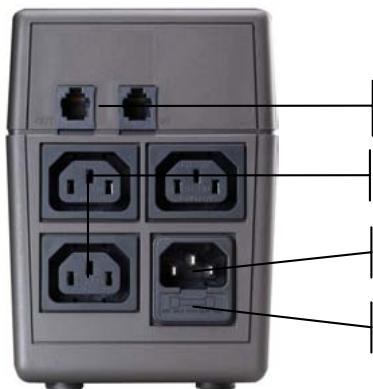

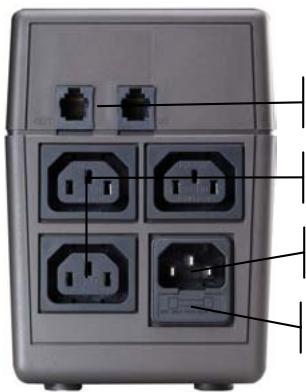

FACE Arriere
Connecteurs RJ11 (protection Tél./Fax/Modem)
3 prises secourues
Prise d'alimentation
Fusible
1. Contrôle
Dès réception du matériel, ouvrir l'emballage et vérifier le parfait état de l'onduleur. L'onduleur est fourni avec : 2 câbles de sortie prises IEC et un manuel d'utilisation.
En cas de problème, veuillez contacter le Service après-Vente.
2. Chargement des batteries
Cet onduleur est expédié au départ de l'usine avec les batteries internes entièrement chargées. Toutefois, une perte de charge étant possible durant le transport, il conviendra de les recharger. Les batteries atteignent leur efficacité maximale après environ 8 heures de charge.
3. Lieu et installation
L'onduleur est conçu pour une installation en environnement protégé à une température comprise entre 0°C et 40°C et un taux d'humidité compris entre 0% et 90% sans condensation.
Ne pas obstruer les grilles de ventilation. Installer l'appareil dans un endroit exempt de poussière, de vapeurs chimiques et de contaminants conducteurs.
Par ailleurs, afin d'éviter toute perturbation électromagnétique, éloigner l'onduleur d'au moins 20 cm de l'unité centrale et du moniteur.
4. Connexion
Vérifier, sur la plaque signalétique au dos de l’onduleur, que la tension d’alimentation est compatible avec celle du réseau et que la puissance de l’appareil est suffisante pour l’alimentation de la charge à protégée. Brancher le cordon d’alimentation (utiliser celui de l’ordinateur ou il est recommandé d’utiliser un cordon secteur 2P+T/CE22/10A) sur une prise de courant secteur, puis utiliser les 2 câbles de sortie IEC pour connecter les périphériques informatiques aux prises secourues de l’onduleur. Vous avez aussi la possibilité de connecter un périphérique ne requérant pas d’autonomie d’énergie (tel qu’une imprimante jet d’encre) sur la prise parafoudre filtrée mais non secourue.
5. Marche / arrêt
Pour permettre en route l'onduleur, appuyer sur le bouton poussoir (interrupteur) en le maintenant légèrement enfoncé. Pour éteindre l'onduleur, appuyer de nouveau sur le bouton poussoir.
6. Démarrage à froid
L'ondulesur XP Pro est équipée d'une fonction démarrage DC. Pour démarrer l'ondulesur en l'absence de courant et avec la batterie à pleine charge, appuyer sur le bouton poussoir.
7. Fonction économisatrice d'énergie
L'onduleur XP Pro est équipé d'une fonction économiseur d'énergie lors de l'absence de la tension secteur. Si aucune charge n'est connectée à l'onduleur, cette fonction se met en service automatiquement au bout de 5 minutes. L'onduleur s'arrête pour ainsi éviter de décharger complètement la batterie.
8. Protection de la ligne telephone, FAX, MODEM
Pour protéger un fax ou un modem, connectez l'arrivée de la ligne téléphonique sur la prise "IN" et utilisez le câble fourni pour la liaison de la prise "OUT" au téléphone / fax / modem.
Attention: Une utilisation mal appropriée de ces connecteurs RJ11 peut rendre la protection parafoudre inopérante. Ne pas installer cette connexion durant un orage.
Note: La non-utilisation de ces connecteurs sur votre onduleur ne gêne en rien son fonctionnement normal.
9. Batterie
La batterie est la seule partie occasionnellement utilisée dans l'ondueur. Sa durée de vie est de l'ordre de 3 à 5 ans. Par contre, des décharges profondes fréquentes et une température supérieure à C réduisent cette durée de vie. Il est recommandé de recharger la batterie tous les 3 mois en cas de non-utilisation de l'ondueur pour compenser l'autodécharge. L'autonomie de l'ondueur dépend de la charge alimentée, de l'âge et de l'état de charge des batteries.
Attention!
Seul un technicien qualifié peut remplacer les batteries. Les batteries ont un courant de court-circuit très élevé : une erreur de branchement peut provoquer un arc électrique et causer de graves brûlures.
10. DEPANNAGE
Dans le cas où l'onduleur ne fonctionnerait pas correctement, nous vous recommandons d'effectuer les tests suivants avant d'appeler le Service Après-Vente.
Vérifier que :
- L'interrupteur est en position « marche » (ON) ?
- L'onduleur est-il raccordé à une prise de courant sous tension (2P + T) ?
- La tension d'alimentation est-elle comprise dans les valeurs spécifiées?

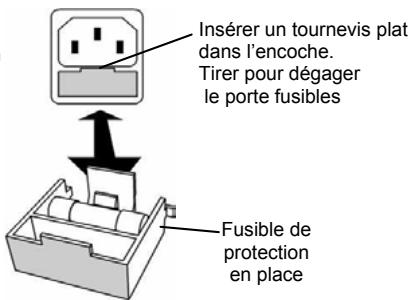

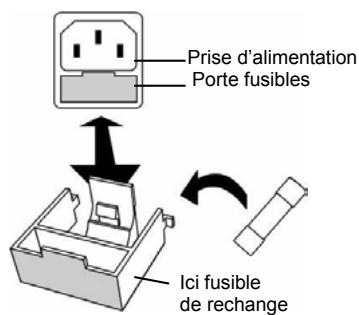

- Le fusible d'alimentation est grillé ? Si oui, procéder à son remplacement (voir schéma). L'onduleur est en surcharge ?
- La batterie est complètement déchargée ou défectueuse ?
| PROBLEME | CAUSE POSSIBLE | SOLUTIONS |
| L'onduleur ne démarpe pas lorsqu'on appuie sur l'interrupteur marche/arrêt | 1. La batterie est manquante | 1. Mettre une batterie et charger l'onduleur pendant 8 heures |
| 2. La batterie est défectueuse | 2. Remplacer par une batterie de même type |
| 3. L'interrupteur n'as pas été bien enforcé | 3. Enconcer l'interrupteur |
| Alarme sonore déclenchée toutes les 1⁄2 sec. alors que l'alimentation secteur est normale | 1. Onduleur surcharge | 1. Vérifier que la charge branchée correspond à la capacité de l'onduleur. Retirer les éléments de charge non indispensable ex : imprimante Arrêteur puis redémarrer l'onduleur |
| En cas de panne de secteur, temps de sauvégarde réduit | 1. L'onduleur est surcharge ou l'équipment connecté est défectueux | 1. Retirer les charges non indispensablees |
| 2. Les batteries sont déchargées | 2. Pour recharger les batteries, brancher l'onduleur pendant 24 heures |
| 3. Les batteries ne sont pas capables de supporter une charge maximum, elles sont trop usées | 3. Remplacer les batteries |
| Le secteur est normal mais le voyant vert est clignotant et un signal sonore est émis | 1. Le fusible est grillé | 1. Remplacer par un fusible de même type (fusible de remplacement fourni) |
| 2. Câble d'alimentation mal emboité | 2. Reconnecter le cable d'alimentation correctement |
| 3. Secteur nonprésent | 3. Vérifier la présence du secteur |
| 650 XP SoHo | 1100 XP SoHo |
| Technologie | Technologie | Line Interactive avec régulation de tension |
| Forme d'onde | Pseudo sinusoidale |
| Protection | Décharge / protection surcharge et surtension + protection ligne fax modem |
| Puisance | 650 VA | 1000 VA |
| Facteur de puissance | 0,55 | 0,5 |
| Caracteristiques physiques | Dimensions L x P x H | 100 X 330 X 140 (mm) |
| Poids (kg) | 6 | 6,5 |
| Connecteurs de sortie | 3 prises secourues (IEC type)2 prises protégées RJ11 |
| Entrée | Tension d'entrée | [110-120 V] ou [220 - 230 - 240 V] |
| Plage de tension | [81 - 145 V] [162 - 290 V] |
| Fréquence | 50 - 60 Hz auto détention |
| Sortie | Tension de sortie | [110-120 V] ou [220 - 230 - 240 V] |
| Régulation | +/- 10 % (mode batterie) |
| Fréquence | 50 ou 60 Hz |
| Batterie | Type | 12V/7AH x 1pc | 12V/9AH x 1pc |
| Autonomie(selon charge connectée) | 20 mn | 25 mn |
| Temps de recharge | 8 heures à 90 % après décharge complète |
| Filtre | Protection pics de tension | 125 Joules |
| Environnement | Niveau sonore | < 40 dB à 1 m |
| Environnement | 0° C - 40° C, 0 à 90 % d'humidité(sans condensation) |
| Voyantslumineux | Mode normal | Voyant vert allumé |
| Mode autonomie | Voyant vert clignote |
| Alarmessonores | Mode normal | Signal toutes les 10 secondes |
| Remplacement de labattery | Signal toutes les 2 secondes |
| Batterie faible | Signal toutes les secondes jusqu'à arrêt auto. |
| Surcharge | Signal chaque ½ second |
| Défaut | Signal en continu |
| Normes | Sécurité/Fabrication | CE - ISO 9001 |
Les UPS appartiennent à la catégorie d'équipement électronique et électrique. À la fin de leur vie utilisée, ils doivent être recolhidos separatamente.
Interrupteur On / Off
LED verte toujours allumé : mode AC
LED verte clignotante : mode batterie
Prises protégées RJ11Téléphone/Fax/Internet
