INSTRUKCJA OBSŁUGI 650 XP SOHO INFOSEC

W celu zapewnienia prawidlowej instalacji oraz eksploatacji niniejszego produktu, usilnie zalecamy dokladne przyeczytanie instrukcji obslugi.

1. WPROWADZENIE

Niniejsza seria zasilaczy UPS została zaprojectowana z myślą o multimedialnych komputerach osobistych. Ich lekka i kompaktowa konstrukcja nadaje są idealmie do srodowisk przy o agrniczonej przyestrzeni. Seria XP zasilaczy UPS jest wyposaźona w uład regulacci napięcia AVR, którystabilizuje napiȩcie wejsciowe. Ponadto posiada ona wbudowanu funkcję uruchamiania z prady stało. Ta funkcjä umozliwaość zasilacza UPS w razie braku zasilania prądem przyemienym. Podstawowe funkcję zasilaczy UPS seri II XP zostaly wymienione poniȩje.

2. PODSTAWOWE FUNKCJE

• Sterowanie mikroprocesorowe zapewnia wysoka niedawodnosć
  Uklad regulazioni napiecia AVR
• Funkcja „Green Power" zapewnia oszczędnosć energia
• Funkcja uruchamiania z pradu staiego
• Automatyczny restart w przypadku odzyskiwania zasilania przemiennym
• Kompaktowosc i lekkosc konstrukcji
• Ochrona przyciwudarowa modemu/linii telefonicznej

3. INSTRUKCJA BEZPIECZENSTWA - Bezpieczenstwo

Zasilacz UPS wykorzystuje potencjalnie niebezpieczne napięcia. Zabrania są demontowania urzadzenia. UrzadzeniaNie zawiera czȩci, króre mogłyby być wykorzystane lub naprawione przy uzytkownikia.
Wszystkie naprawy powinny byc wykonane wyłącznie przyez wykwalifikowanych techników.
Zasilacz UPS posiada wlasne wewnetrzne zródo zasilania (akumulator). Naleź pamiętać, ze po odłaczeniu zasilacza UPS od zródao zasilania sieciowego, na gniazdach wyjsciowych sąwcławystypyiewość napiecie.
Zasilacz UPS zostaw zaprojektowany do stosowania z komputerami osobistymi. Zabrania sie uzywania zasilacza z elektronicznymi urzadzeniami siłowymi z obciazenia i impedancyjnymi, takimi jak silnikiczy lampy fluorescencyjne.
Zabrania sie podłuczania do zasilacza UPS jakichkolwiek urzadzeń niedkomputerowych, takich jak aparatura medyczna do podtrzymywnia zycia, kuchenki mikrofalowe, odkurzacze itp.
Do zasilacza UPS nie nalezy podlaczać drukarek laserowych, gdyż podieraja one zbyt duź o mocy.
Sprawdzić,czy wymagane zasilanie nie przyekracza parametrów zasilacza UPS. W celu zapewnienia dluszego czasu zasilania awaryjego i przydlużeniaźwotnosci akumulatora,azolemy zastosowanie optymalné obciazenia siłowego rownego połowie lub jedernej trzechiej mocy nominalnej.
Nie ustawiać jakichkolwiek pojemników z cieczna lub w pewlizu zasilacza UPS.

Przed przystapieniem do czyszczenia, odączyc zasilacz UPS od sieci. Nie nakładc detergentów w postaci cieczy lub sprayów bezpośrednio na urzadzenia.
Zasilacza UPS nie nalewy stosowac w wiejscu wilgotnym lub narażonym na bezposrednie dzialanie promiensi sstonecznych, ani tez w povlizu zróde l ciepla. Nie zakrywać otworów wentylacyjnych.
W razine awarii, przystawic wącznik zasilacza UPS w położenie „OFF", a nastepnie odźćź przemód zasilania od gniadka w celu calkowitego wy)—zzenia ur)—zzenia.
W razie wadliwej praczy zasilacza UPS,nalezyprzejscdo rozdziau 10:Wykrywanie i usuwanie usterek.

4. INSTRUKCJA PRZECHOWYWANIA

Zasilacz UPS powinien być przechowywany z człkowicie naładowanych akumulatorem. Naleź unikać temperatur przechowywnia powyȩj 20^ , gdyź znaczość stróca one zwyotność akumulatora. Zasilacz UPSNSE sązy ponownie naładowość co 3 miersiść. W tym celu sązy podączyć go do zasilania siediociego i pozostawić na 24 godziny. Przechowywane akumulatory sązy ponownie ladowość do 3 miersiść; w przyciwnym razie要去 dojsć do uszkodzenia akumulatora.

5. OBSŁUGA POSPRZEDAźNA

WAZNE!

Zanim uzytkownik zadzwoni do Dziau Obslugi Posprzedañnej, powinien zgromadzić nastepujace dane, króre będa wymagane niedzależnie od problemu: Model zasilacza UPS, numer seryjny oraz data zakupu.

Dokladny opis problemu, z podaniem nastepujacych szcęgólowych danych: rodzaj urzadzen zasilanych przyez zasilacz UPS, status diody wskaznikowej, status alarmu, warunki instalacji oraz srodowiska pracy.

Ww. informacje techniczne znajduja sie w gwarancji lub na tabliczce znamionowej z tylu urzadzenia. Dla wlasnej wygody, te informacje mayna wpisać do ponijszej tabeli.

Model	Numer seryjny	Data zakupu
... XP SoHo

! Prosimy zachować oryginalne opakowanie. Bedzie ono potrzebne,jeżeli zajdzie koniecznosć przystania zasilacza UPS do Dzialu Obslugi Posprzedañnej.

WAZNE：

Zasilacze UPS należ go kategorii urzadzen elektronicznych i elektrycznych. Po zakońceniu okresu trwałość uzytkowej, naleź yodać je do oddzielnej likwidacja.

PANEL PRZEDNI

Włacznik zasilania

Dioda Zielona swieci sie ciagle: tryb AC

Dioda Zielona miga: tryb pracy akumulatorowej

PANEL TYLNY

Gniazda RJ11 ochrony Telefonu/telefaksu/intemetu

3 gniazda ochonne UPS

Gniazdo zasilania

Bezpiecznik

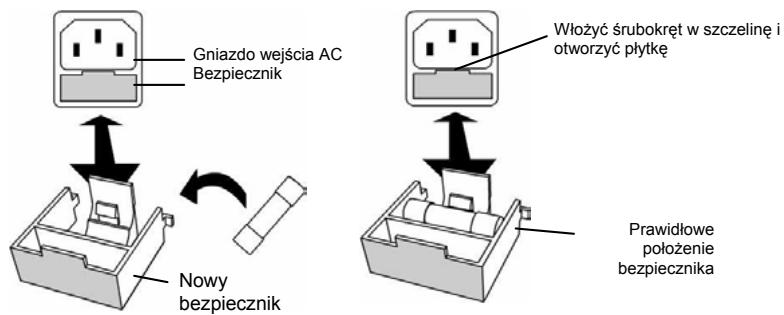

WYMIANA BEZPIECZNIKA

1. Sprawdzenie

Po odebraniu urzadzenia nalezy otworzyc opakowanie i sprawdzić,czy zasilacz UPS nie jest uszkodzony. W opakowaniu znajduja sie:

zasilacz UPS, 2 przywodny wyjsciowe IEC oraz instrukcja obślugu. W razie wykrycia uszkodzen, prosimy wystosowej standardowe pismo reklamacyjne do Dziau Obślugu Posprzedañnej.

2. Ladowanie akumulatorów

Niniejsze urzadzenie zostalo wyslane z zakladu produktivny z calkowicie naładowanym akumulatorem. Akumulator-Maył jest odnak ulec częciowemu rożadowani podczas transportu, w związku z czym nalewy naładowość go przy użyciem. Podȩczyć urzadzenia do wȩciwość zędla zasilania bez zadné obciazenia i poźekość co najmiej 8 godzin aź do pełné noładowania akumulatora.

3. Miejsce ustawienia

Zasilacz UPS zostal zaprojectowany do pracy wŚrodkowsku zabezmieczonym, w zakresie temperatur od 0^ do 40^ oraz przy wilgotnosci od 0% do 90% (bez kondensacje).

Nie zakrywać otworów wencylacyjnych. Zainstalować urzadzenia w miajscu wolnym od kurzu i pyłów, oparów chemicznych i przywodników.

Ponadto, aby uniknac zaklocen, ustawic zasilacz UPS co najmiej 20 cm od CPU (jednosti centralnej komputera).

4. Podłuczanie

Sprawdzić na tabliczce znamionowej z tyfu zasilacza UPS,czy zasilanie jest kompatybilne z napieciem sieciowym oraz czy urzadzenia jest dostatecznie mocne,aby obśluyć odnosné obciążenie silowe. Podłaczyć przywośd zasilacza UPS do dwubiegunowych gniazdka z uziemieniem (zaleca sie uzycie oryginalnéo przyzewodu zasilajacjago komputera lub przyzewodu 2P+E/CEE22/10A).Nastepnie uzyć 2 przywodów IEC w celu podlączenia urzadzeni komputerowych do poszczególnych gniazd z tyfu zasilacza UPS.Do filtrowanego gniazda z zabezpieczenia imrzeciudarowy mnejna równieź przyloczyć urzadzenia,które nie wymaga zasilania awaryjniego, np. drukarke.

5. Włączanie/wyłączanie

Aby wączyć zasilacz UPS, naleź lekko nacisné wącznik zasilania. Aby wączyć zasilacz, naleź ponownie nacisné wącznik zasilania.

6. Uruchamianie z pradu staiego

Jednostki XP są wyposzazone w zintegrowaN funkcje uruchamiania z pradu staiego. Aby uruchomic zasilacz UPS z calkowiec naładowanym akumulatorem w razie braku zasilania sieciowego, nalezy nacisnac przycisk.

7. Funkcja oszczedzania energii

Seria XP jest wyposzażona w fungcję oszcźedzania energii. Jeźeli do zasilacza UPS nie są podłaczone zadne pracujuce urzadzenia, to wyłączy są on samoczynnie po 5 minutach welu zaoszcźedzenia energii na wypadek awarii zasilania. Wącznik zasilania musiznajdować są w położiu „ON“, gdyż w przyciwnym razie zasilacz UPS zostanie odȩczony iNie zapewni ochrony urzadzeń komputerowych na wypadek awarii zasilania.

8. OCHRONA LINII

TELEFONICZNEJ/TELEFAKSOWEJ/MODEMOWEJ

Ježeli uzytkownik chce zabezmieczyc telefaks lub modem, to powinien podlączy glówny przyzwód Telefoniczny do gniażda „IN”. Podlączy przyzwód Telefoniczny (załoczony) zgniazda „OUT” do telefaksi lub modemu.

Ostrzeżenie: W razie blędnej instalacji, istnieje ryzyko calkowitego odłączenia piorunochronu linii telefonicznaj. Urzadzenia ochrony przyciwudarowej jest przyeznacjawo wyłącznie do uzytku wewnatrz budynku. Zabrania są instalowania przyzewodów telefonicznych podczas burzy z wyladowaniami.

Uwaga: To podłaczenia jest opcjonalne. Nie ma koniecznosci użycia zasilacza UPS do tego celu.

9. AKUMULATOR

Akumulator to Jedyny podzespół UPS, który nie jest uzywany ciagle. Jego szacunkowa zwyotnosćDynosi od 3 do 5 lat.Jednakź cierzeste rożadowania lub wystawuminium na temperatury powyzej 20^ moga skróciść goźwyotnosć.Zalecamy zatem, aby uzytkownicy ladowali akumulator raz na 3 mieszcie, gdy urzadzenia nie jest uzywane, w celu skompensomania naturalnie nastepujacego rożadowania.Czas zasilania awaryjnego zasilacza UPS zaleź zarówno od polączonego obciazenia, jak i od wieku i stanu akumulatorów.

OSTRZEŽENIE!

Akumulator musi byc wymieniony przyez wykwalifikowanego technika. Akumulatory charakteryzuja sie bardzo wysokim pradem zwarciwym. będne podlaczenia要去 spowodowość powstanie luku elektrycznych, co grozi powaznych poparzeniami.

10. WYKRYWANIE I USUWANIE USTEREK

W razie nieprawidlowej pracy zasilacza UPS,azolemy wykonanie ponijszych procedur testowych przy skontaktowaniem sie z goraca linia.

Listakontrolna:

Czy wącznik glówny znajduje są w połozenia „ON"?
Czy zasilacz UPS jest podłoczony do zasilania sieciowego?
Czy uklad zasilania jest zgodny z podanymi parametrami urzadzenia?
Czy nie przypepal't sie bezpiecznik we wtyczce sieciowej?
Czy zasilacz UPS nie jest przyȩczony?
- Czy akumulator nie jest wyczerpany lub wadliwy?

OBJAW	POTENCJALNA PRZYCZYNA	ROZWIAZANIA
Dioda na panelu przechnim nie sącie są.	1. Brak akumulatora.	1. Naładowość akumulator przyze ok. 8 godzin.
	2. Wadliwy akumulator.	2. Wymienić na akumulator tego samego typu.
	3. Wącznik zasilaniaNie zostaw nacisipty na co najmiej 5 sekund.	3. Nacisnám i przytrzynać wącznik zasilania przyze co najmiej 5 sekund.
Brȩczyk alarmu sączama co poł sekundy, gdy stan zasilania prȩdom przemiennym jest normalny.	1. Prȩczenia UPS.	1. Sprawdzić,&Czy obciȩzenia jest zgodne z parametrami zasilacza UPS podanymi w specyfikacja.
Krótszy;czas zasilania awarynjego w razie awarii zasilania.	1. Prȩczenia zasilacza UPS lub awaria podźczonych urzadzeń.	1. Odlączyć obciȩzenia niedrytyczne.
	2. Wyczerpany akumulator.	2. Naładowość akumulator poprzej podźćzenia zasilacza UPS do sieci na 24 godziny.
	3. Awaria akumulatora wskutek wysokiej temperaturyŚro dowiska pracy lub niedrawidowej obstrugi.	3. Wymienić na akumulator tego samego typu.
Zasilanie sieciowe jest normalne, ale dioda blyska i urzadzenia emituje alarm.	1. Przejalony bezpiecznik.	1. Wymienić na bezpiecznik tego samego typu.
	2. Poluzowyń przywość zasilajść.	2. Podȩczyć przywość zasilajść.
	3. Brak zasilania sieciowego lub zasilacz UPS nie jest wączony.	3. Sprawdzić uędz zasilania.

11. SPECYFIKACJA TECHNICZNA

		650 XP SoHo	1100 XP SoHo
TECHNOLOGIA	Technologia	Liniowa interaktywna, z automatyczna regulacja napiȩcia (AVR)
	Ksztalt napiȩcia wyjsciowego	Sinusoida zmodyfikowana
	Ochrona	Podnapiȩcie/nadnapiȩcie oraz przyȩzenia + ochroma linii telefaksowej/modemowej
	Pobór mocy	650 VA	1000 VA
	WspÓlczynnik mocy	0.55	0.5
PARAMETRY FIZYCZE	Wymiary Szerokość x glębokość x wysokość	100 X 330 X 140 (mm)
	Ciezar (kg)	6	6,5
	Przyȩcza wyjrć	3 gniażda ochronne UPS (typ IEC) 2 gniażda RJ11 z ochroma przyȩwudarowa
WEJŚCIE	Napiȩcie	[110-120 V] lub [220 - 230 - 240 V]
	Zakres napiȩcia	[81 - 145 V] [162 - 290 V]
	Czȩstotliwość	50 - 60 Hz, wykrywanie automatyczne
WYJŚCIE	Napiȩcie	[110-120 V] lub [220 - 230 - 240 V]
	Regulacja	+/- 10% (tryb pracy akumulatora)
	Czȩstotliwość	50 lub 60 Hz
AKUMULATOR	Typ	12V/7AH x 1pc	12V/9AH x 1pc
	Czas zasilania awaryjniego (wazole)—no"— od podlączonego obcie)—enia)	20 min.	25 min.
	Czas ponownegoławłowania	8 godzin do 90% po calkowitym rożłowaniu
FILTR	Ochrona przyźstawity wyskokami impulsu	125 dźuli
ŚRODOWISKO PRACY	Poziom hałasu	< 40 dB przy 1 metrze
	Środowiska pracy	0°C - 40°C, wilgotność od 0 do 90% (bez kondensacje)
WSKAźNIK	Tryb pracy AC	Dioda zielona)—swiecie są piagle
	Tryb pracy akumulatorowej	Dioda zielona miga
ALARM DZWIEDKOWY	Tryb pracy AC	Co 10 sekund
	Wymiana akumulatora	Co 2 sekundy
	Niski poziom akumulatora	Co sekunda aż do zatrzymania automatycznégo
	Przekość lub awaria	Co pół sekundy
	Awaria	Wączony ciagle
NORMY	Bezpiecze)—stwo /norma	CE - ISO 9001
