Type de produit	Amplificateur intégré stéréophonique
Marque	Advance Acoustic
Modèle	MAP-306
Dimensions (L x H x P)	430 x 120 x 350 mm (estimé)
Poids	10 kg (estimé)
Alimentation électrique	230 V ~ 50/60 Hz (fusible 115 V/230 V selon version)
Entrées audio	CD, Tuner, Aux 1, Phono (MM/MC)
Sorties audio	Haut-parleurs (gauche/droite), prise enregistreur (jack)
Fonctionnalités spéciales	Mode Amplification directe (Normal/Amp), High Bias (Classe A sur premiers watts), Mute, Éclairage des vu-mètres (ON/OFF), Dimmer
Commandes et réglages	Volume, sélecteur d'entrée, interrupteur général arrière, veille (Standby/ON), réglage cellule phono (MM/MC)
Télécommande	Oui, avec touches Normal/Amp pour mode Amplification directe
Entretien et nettoyage	Nettoyer la fenêtre des vu-mètres avec un liquide antistatique ; extérieur avec un chiffon doux, pas de produits acides
Consignes de sécurité	Ne pas exposer à l'humidité, ne pas ouvrir, débrancher en cas d'absence prolongée, assurer une bonne ventilation
Réparabilité	Faire réparer par un technicien qualifié ; pièces détachées disponibles auprès du distributeur
Accessoires inclus	Télécommande, cordon secteur, notice d'utilisation

FOIRE AUX QUESTIONS - MAP-306 ADVANCE ACOUSTIC

Comment nettoyer la fenêtre des vu-mètres ?

Utilisez exclusivement un liquide antistatique pour nettoyer la fenêtre des vu-mètres. Évitez tout autre produit qui pourrait endommager le revêtement.

Comment activer le mode High Bias ?

Le mode High Bias s'active via l'interrupteur dédié (ON/OFF). En mode ON, l'amplificateur fonctionne en Classe A sur les premiers watts. Attention, ce mode augmente la température de l'appareil.

Comment utiliser le mode Amplification directe ?

Appuyez sur la touche Normal/Amp de la télécommande pendant 3 secondes. Pour revenir en mode normal, appuyez à nouveau sur cette touche pendant 3 secondes.

Quel type de cellule utiliser pour l'entrée phono ?

L'entrée phono accepte les cellules MM (aimant mobile) et MC (bobine mobile). Un sélecteur sur la face arrière permet de choisir le type de cellule.

Comment éteindre l'éclairage des vu-mètres ?

Utilisez l'interrupteur d'éclairage des vu-mètres situé sur l'appareil. Positionnez-le sur OFF pour éteindre complètement l'éclairage.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'interrupteur général à l'arrière est sur ON. Assurez-vous que le cordon secteur est branché et que la prise électrique fonctionne. Si le problème persiste, contactez un technicien qualifié.

Peut-on connecter un casque ?

L'appareil ne possède pas de sortie casque dédiée. Utilisez la sortie enregistreur (prise jack) pour connecter un casque via un adaptateur, mais le volume sera réglé via le bouton principal.

Comment brancher une platine disque ?

Connectez les câbles RCA de votre platine aux entrées Phono gauche et droite. Reliez le fil de masse à la vis de masse pour réduire les ronflettes. Sélectionnez le type de cellule (MM ou MC).

Quelle est la puissance de sortie de l'amplificateur ?

La puissance de sortie n'est pas spécifiée dans la notice, mais pour un amplificateur de cette gamme, attendez-vous à environ 2 x 80 à 100 W sous 8 ohms.

Comment nettoyer l'extérieur de l'amplificateur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou contenant des acides. Pour les taches tenaces, un chiffon légèrement humidifié avec de l'eau peut suffire.

MODE D'EMPLOI MAP-306 ADVANCE ACOUSTIC

Amplificateur intégré stéréophonique

Ce symbole figurant sur le produit ou son emballage signifie que votre équipement électrique et électronique doit être mis au rebut séparément de vos déchets ménagers lorsqu'il atteint la fin de sa durée de vie. Il existe des systèmes de collecte séparation pour le recyclage dans l'UE.

Pour plus d'informations, veuillez prendre contact avec les autorités locales ou le revendeur auquel vous avez acheté ce produit.

ATTENTION: afin de réduire tout risques de chocs électriques ou de feu, ne pas exposer votre appareil à l'humidité ou à toutes sortes de liquides

Pour prévenir tout risque de chocs électriques, ne pas ouvrir l'appareil. Si un problème apparait, faites réparer votre appareil par un technicien qualifié.

LE POINT D'EXCLAMATION vous indiquera la présence d'informations importantes, tant au niveau utilisation que maintenance de votre appareil.

Si vous souhaitez déplacer ou transporter votre appareil, nous vous conseillons dans le cas d'un déménagement, d'un retour pour réparation, etc., de réemballer dans son emballage d'origine votre appareil.

Toutes les consignes de sécurité et instructions quant à l'utilisation de notre produit doivent faire l'objet d'une lecture attentive.

Les consignes de sécurité et instructions doivent être retenues pour un usage futur de leur produit

TENEZ COMPTE des alertes

Les mises en garde inscrites sur votre appareil ou imprimées dans ce manuel doivent être respectées.

Toutes les instructions concernant l'utilisation et le fonctionnement de votre appareil doivent être suivies.

Votre appareil ne doit pas être utilisé près d’un point d’eau ou dans un environnement trop humide.

Ventilation

Votre appareil doit être installé de telle façon que sa ventilation ne soit en aucun cas entravée. Il ne faut pas l'utiliser sur un lit, un sofa ou une surface similaire qui obstruerait ses grilles de ventilation. Dans tous les cas, il convient de vérifier que votre appareil puisse être ventilé naturellement. Ne pas l'encastrer.

Sources de chaleur

Il est conseillé d'éloigner votre appareil d'une source de chaleur type radiateur ou autres sources produisant une source de chaleur.

Alimentation electrique

Le branchement de votre appareil doit se faire en respectant les indications contenues dans ce manuel. Votre installation électrique doit être en conformité afin de permettre une utilisation en toute sécurité de votre appareil.

Massé et polarité

Des précautions doivent être prises afin de respecter la polarité et la mise à la terre de votre appareil.

Protection du CORDON secteur

Votre cordon d'alimentation doit être correctement installé afin qu'il ne soit pas piétiné ou arraché.

Nettoyage

Votre appareil doit être nettoyé seulement avec les produits préconisés par le fabricant. Des produits trop aggressifs contenant des acides peuvent endommager les différentes surfaces de votre appareil.

AUTRES sources d'alimentation

Dans le cas d'une utilisation d'une antenne externe, vous ne devez l'éloigner d'une ligne électrique.

Période d'inutilisation

Si vous quittez votre domicile pour une longue période, nous vous conseillons de débrancher l'appareil.

Penetration d'objects ou de liquide

Des précautions doivent être prises afin d’empêcher la pénétration d’objets ou de liquides à l’intérieur de votre appareil.

Dommages necessitant une intervention

Votre appareil doit être dépanné par une personne qualifiée quand:

• La prise d'alimentation ou son cordon a subi une déterioration, ou
• Un objet ou un liquide a pénétré à l'intérieur de votre appareil, ou
• Notre appareil a pris la pluie, ou
• Voiture appareil ne semble pas fonctionner correctement ou présente des modifications quant à ses performances habituelles, ou
• Voiture appareil est tombé ou son capot a été endommagé.

Votre appareil doit être impérativement dépanné par du personnel compétent et qualifié. Afin de connaître la station technique la plus proche, merci de contacter votre distributeur national.

Votre produit a été conçu pour être installé sur une surface plate et rigide. Ne posez pas votre appareil de travers car vous risqueriez de casser ses pieds. Chaque pied est constitué d'une pointe de découplage fixée sur une coupelle métallique.

La fenêtre des vu-mêtres est protégée par un surfacage antistatique. Si vous souhaitez nettoyer cette fenêtre, vous nevez impérativement utiliser un liquide antistatique. Correction : La fenêtre des vu-mêtres est protégée par un surfacage antistatique. Si vous souhaitez nettoyer cette fenêtre, vous ne devez impérativement utiliser qu’un liquide antistatique.

Important

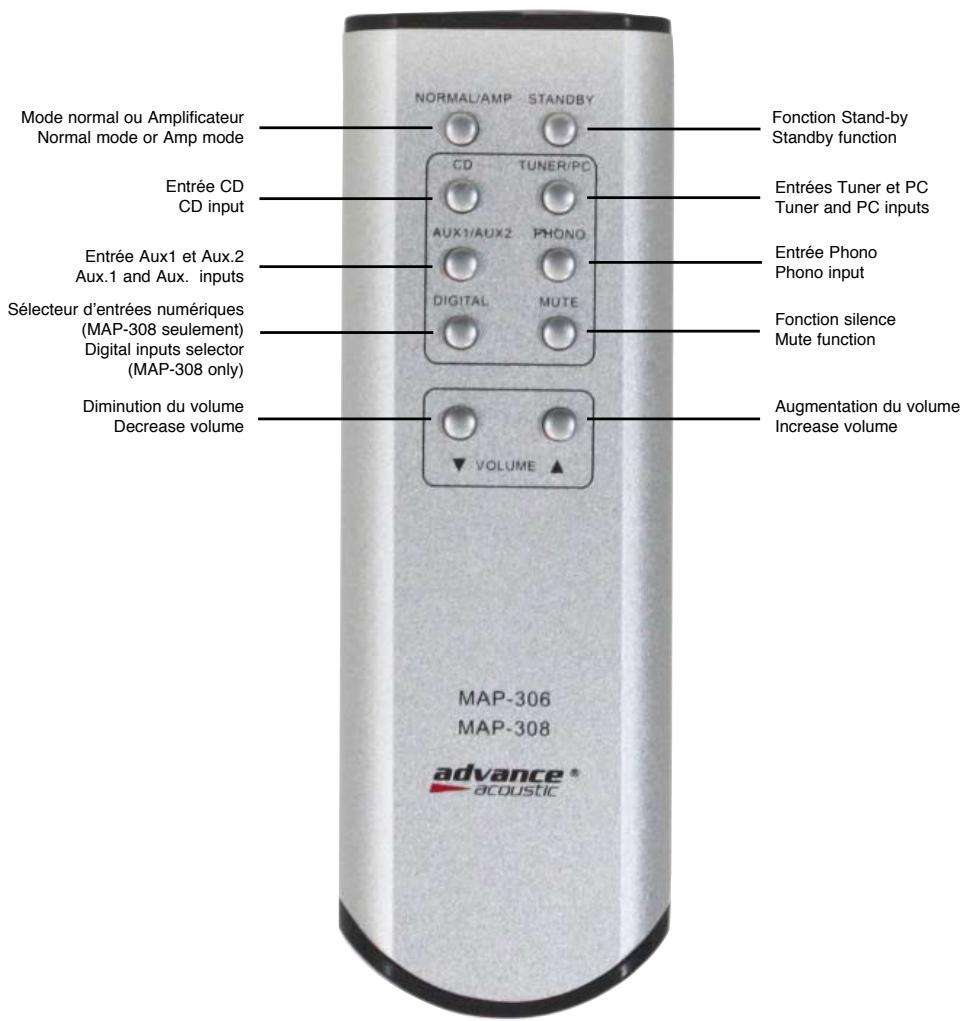

To switch on the Power amps direct function, please push "Normal/Amp" button of the remote control during 3 seconds. To cancel this mode, please push on the "Normal/Amp" button of the remote during 3 seconds. Pour passer en mode Amplification directe, maintenez appuyé pendant 3 secondes la touche "Normal/Amp". Pour annuler ce mode, appuyez à nouveau sur la touche "Normal/Amp" de la télécommande pendant 3 secondes.

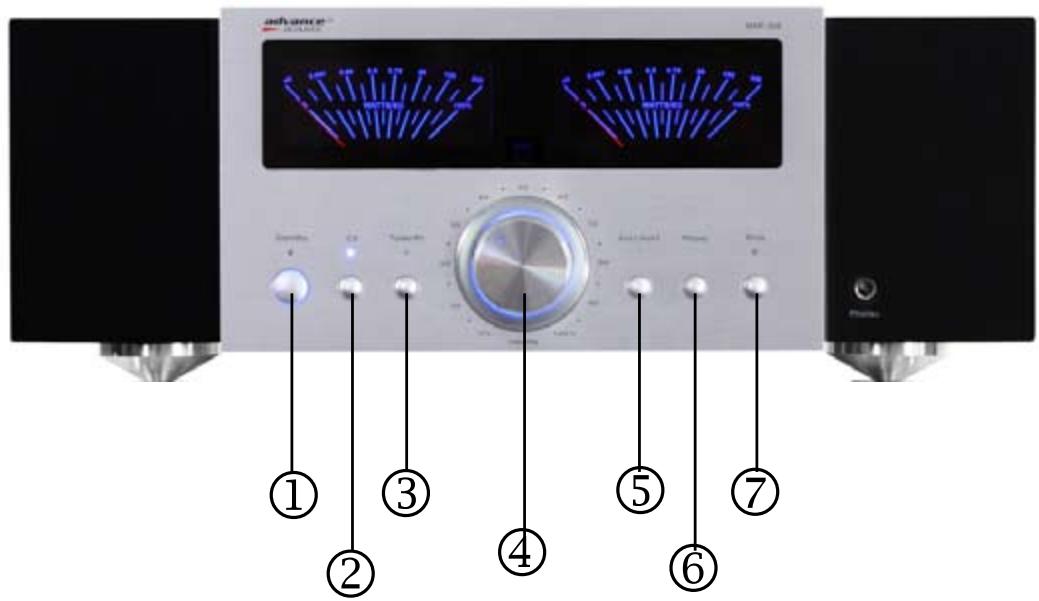

Bouton standby/on

Appuyez sur ce bouton pour mettre en marche (éclairage bleu de votre bouton après sa temporisation). La mise en marche de votre appareil ne peut se faire que si le bouton Marche/Arrêt général situé sur la face arrière est en position ON. En mode STANDBY, l'alimentation principale est coupée à l'exception du microcontrôleur servant à activer l'état de veille de l'appareil. Le bouton est allumé en rouge.

Appuyez sur ce bouton pour sélectionner l'entrée CD et écouter votre platine CD. Le signal audio d'un lecteur de CD est de type stéréo, les connecteurs utilisés sont de type RCA analogiques. Cette entrée bénéficie d'un niveau normalisé d'entrée vous permettant de connecter d'autres sources : tuner, magnétophone, MD, etc...

Entretien

Appuyez sur ce bouton pour sélectionner l'entrée tuner et écouter vos stations de radio préférées. Le signal audio d'un tuner est de type stéréo, les connecteurs utilisés sont de type RCA analogiques. Cette entrée bénéficiait d'un niveau normalisé d'entrée vous permettant de connecter d'autres sources: tuner, magnétophone, MD, etc...

Votre amplificateur utilise un bouton de volume unique à la fois pour le canal droit et le canal gauche. Tourner ce bouton dans le sens des aiguilles d'une montre pour augmenter le niveau sonore et tourner dans le sens opposé pour réduire le niveau sonore.

Appuyez sur ce bouton pour sélectionner l'entrée auxiliaire 1 et écouter la source correspondante. Le signal audio auxiliaire est de type stéréo, les connecteurs utilisés sont de type RCA analogiques. Cette entrée bénéficie d'un niveau normalisé d'entrée vous permettant de connecter d'autres sources: tuner, magnétophone, MD, etc...

Appuyez sur ce bouton pour sélectionner l'entrée phono et écouter votre platine disque. Le signal audio d'un lecteur de disque est de type stéréo plus masse, les connecteurs utilisés sont de type RCA analogiques et d'une vis de masse. Cette entrée phono bénéfice d'un réglage sur la face arrière vous permettant de sélectionner le type de cellule utilisé, MM pour les cellules à aimant mobile et MC pour celles à bobines mobiles.

En appuyant sur cette touche, le son se coupera. En appuyant à nouveau, le son reviendra au même niveau que précédemment.

Connectez vos câbles HP gauche et droite en respectant la polarité (+) rouge et (-) noir.

Ces prises jack vous permettent de raccorder un enregistreur.

Vous pouvez utiliser séparément la section préamplificateur et amplificateur de votre ampli intégré. Pour activer cette séparation électroniquement, appuyez sur la touche Normal/Amp de votre télécommande pendant 3 secondes. Pour revenir au mode normal, appuyez à nouveau sur cette touche pendant 3 secondes.

Entrées des sources

Vous devez connecter vos sources sur les entrées stéréo correspondantes.

Vous devez connecter votre platine disque et sélectionner le type de cellule (MM ou MC).

Votre amplificateur MAP-306 est équipé d'un interrupteur d'éclairage marche (ON) et arrêt (Off) vous permettant de choisir la façon dont vous souhaitez éclairer les vu-mètres. Arrêt pour une extinction totale et ON pour activer l'éclairage des vu-mètres.

DIMMER (DIM)

Connectez le fil de masse de votre platine disque afin de diminuer les perturbations liées à votre alimentation électrique.

En mode High Bias (ON), votre amplificateur est assimilable à un amplificateur en Classe A sur les premiers watts d'utilisation. L'utilisation de ce mode se traduit par un échauffement important, aussi votre amplificateur doit rester correctement ventilé.

Pour alimenter votre appareil, commuterez l'interrupteur général sur ON et vérifier la tension d'alimentation. Si cette tension est de 115V vous nevez changer les fusibles avec ceux fournis.
