PL-130 AN - Anémomètre VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Anémomètre
Alimentation	3 piles micro AAA
Mesure de la vitesse du vent	Oui
Mesure du débit d'air	Oui
Mesure de la température	Oui
Unités de vitesse	m/s, ft/min, km/h, mph, knots
Unités de débit d'air	CFM, CMM
Affichage	Écran digital
Fonction hold	Oui
Fonction de rétroéclairage	Oui
Arrêt automatique	Oui, après 15 minutes
Plage de mesure vitesse	0,40 à 30,00 m/s
Précision vitesse	±(3% + 0,20 m/s)
Dimensions (Anémomètre)	63 x 160 x 30 mm
Dimensions (Sonde débit)	76 x 160 x 40 mm
Poids (Anémomètre)	185 g
Poids (Sonde débit)	136 g
Température de fonctionnement	-10 à +60 °C

FOIRE AUX QUESTIONS - PL-130 AN VOLTCRAFT

Comment allumer le VOLTCRAFT PL-130 AN ?

Pour allumer le VOLTCRAFT PL-130 AN, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil.

Que faire si l'écran reste noir ?

Vérifiez si les piles sont correctement installées et rechargez-les si nécessaire. Si le problème persiste, essayez de remplacer les piles.

Comment calibrer le VOLTCRAFT PL-130 AN ?

Pour calibrer l'appareil, suivez les instructions dans le manuel d'utilisation, généralement en utilisant une source de tension connue.

Pourquoi mes mesures semblent incorrectes ?

Assurez-vous que les sondes sont correctement connectées et que l'appareil est réglé sur la bonne plage de mesure.

Comment changer les piles du VOLTCRAFT PL-130 AN ?

Retirez le couvercle du compartiment des piles, remplacez les piles usagées par des neuves en respectant la polarité, puis refermez le couvercle.

L'appareil émet un bip constant, que faire ?

Un bip constant peut indiquer une surcharge. Vérifiez les connexions et assurez-vous que la plage de mesure est appropriée.

Puis-je utiliser le VOLTCRAFT PL-130 AN pour mesurer des tensions élevées ?

Vérifiez les spécifications de l'appareil. Ne dépassez pas la plage maximale indiquée dans le manuel d'utilisation pour éviter d'endommager l'appareil.

Comment réinitialiser le VOLTCRAFT PL-130 AN ?

Pour réinitialiser l'appareil, éteignez-le, retirez les piles pendant quelques minutes, puis réinsérez-les et rallumez l'appareil.

MODE D'EMPLOI PL-130 AN VOLTCRAFT

Cet appareil est conçu pour mesurer la température, la vitesse d'écoulement et le débit d'air des gaz. La vitesse d'écoulement peut être affichée dans 5 unités différentes sur l'écran et le débit d'air dans 2 unités différentes. Par ailleurs, il est également possible d'afficher la vitesse moyenne, maximum ou minimum de la mesure concernée. L'appareil est alimenté par trois piles AAA. Le produit n'est pas destiné à l'usage médicinal ou commercial.

Ce produit respecte les conditions européennes et nationales relatives à la compatibilité électromagnétique (CEM). Cette conformité a été vérifiée, et les déclarations et documents en rapport ont été déposés chez le fabricant.

La conversion et/ou la modification non autorisées de l'appareil ne sont pas permises pour des raisons de sécurité et d'approbation (CE). Tout usage autre que celui décrit ci-dessus est interdit, peut endommager le produit et poser des risques tels que courts-circuits, incendies, chocs électriques, etc. Prière de lire attentivement le mode d'emploi et de le conserver à titre de référence.

2. Contenu d'emballage

Anémomètre 3 piles AAA - Capteur d'écoulement Mode d'emploi

3. Consignes de sécurité

Nous déclinons toute responsabilité en cas de dommages matériels ou de blessures dans le cas où cet appareil aurait été maltraité de quelque façon que ce soit ou endommagé du fait d'une mauvaise utilisation ou d'un non-respect de ce mode d'emploi. La garantie en serait d'ailleurs annulée!

Le point d'exclamation attire l'attention sur une information importante dont il convient de tenir compte impérativement.

Personnes / produit

• Ce produit n'est pas un jouet et doit être tenu hors de portée des enfants!
• Ne soumettez pas ce produit à de fortes contraintes mécaniques.
• Ce produit ne doit pas être exposé à des températures extrêmes, aux rayons directs du soleil, à des intensités vibrations ou à des humidité.
• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l'appareil peut être endommagé.
• Dans les écoles, les centres de formations, les ateliers de loisirs et les ateliers en libre service, l'utilisation d'appareils électriques doit être surveillée par du personnel formé.
• Dans des locaux commerciaux, veuillez vous tenir aux consignes de prévention d'accidents des associations professionnelles d'installations et de systèmes électriques.
• Ne placez apparemment ayant des champs électromagnétiques puissants tels que des transformateurs, des moteurs, des téléphones sans fil, des appareils de transmission radio etc. à proximité du produit, car il pourrait interférer avec le produit.
• N'utilisez jamais le produit lorsqu'il vient d'être transporté d'un local froid vers un local chaud. L'eau de condensation qui se forme risquerait de détruire le produit. Laissez le produit atteindre la température ambiante avant de le brancher.

Piles

• Attention à bien respecter la polarité lors de la mise en place des piles. (+ = positif, - = négatif).
• Retirer les piles de l'appareil lorsque ce dernier n'est pas utilisé pendant une longue durée afin d'éviter tout endommagement dû à des fuites. Des fuites ou des piles endommagées peuvent provoquer des brûlures acides lors d'un contact avec la peau, il convient donc d'utiliser des gants de protection appropriés pour manipuler des piles usagées.
• Maintenir les piles hors de portée des enfants. Ne pas laisser de pile traîner, un enfant ou un animal domestique pourrait en avaler une.
• Remplacer toutes les piles en même temps. Mélanger des piles neuves et des piles usagées dans l'appareil peut provoquer des fuites et un endommagement de l'appareil.
• Ne pas démonter, court-circuiter ou jeter des piles dans le feu. Ne jamais recharger des piles non rechargeables. Un risque d'explosion existe!

Divers

• La réparation ou de réglages ne peuvent être effectués que par un spécialiste ou un atelier spécialisé. L'appareil de mesure pour lesquels vous ne trouvez pas de réponses dans le présent mode d'emploi, nos support technique se tient revolvers à votre disposition à l'adresse et au numéro de téléphone suivants: Voltcraft, Lindenweg 15, D-92242 Hirschau, Tél. [phone].

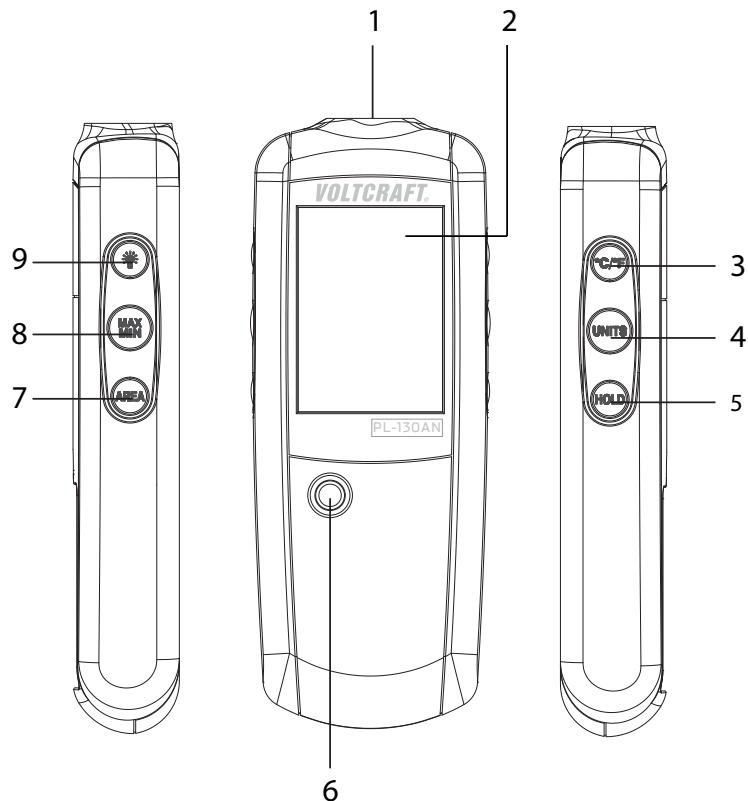

4. Éléments de fonctionnement

1. Douille de capteur
2. Affichage
3. Bouton d'unité de température
4. Bouton «UNITS»
5. Bouton «HOLD»
6. Bouton marche / arrêt
7. Bouton «AREA»
8. Bouton «MAX / MIN»
9. Bouton du rétroéclairage

5. Mise en PLACE et remplacement des PILES

1. Dévissez la vis du couvercle du logement de la pile à l'aide d'un tournevis cruciforme et retirez le couvercle du logement de la pile.
2. Insérez ensuite trois piles de type AAA en respectant la polarité. Observez les indications de polarité figurant dans le logement des piles.
3. Refermez le logement des piles.

Remplacez les piles dès que le symbole pile s'affiche sur l'écran.

Connexion

1. Branchez le capteur d'écoulement à l'anémomètre via la douille de capteur en veillant à respecter la bonne direction. La flèche située sur le capteur d'écoulement doit pointer vers l'avant de l'anémomètre.

Ne touchez pas le rotor et n'introduisez pas d'objet dans les ouvertures du support rotor afin d'éviter d'endommager le rotor.

1. Appuyer sur la touche marche/arrêt pour permettre l'appareil en marche.

Mesure de la vitesse d'écoulement des gaz

1. Maintenez le rotor dans le courant d'air/de gaz à mesurer. Faire circuler l'air / le gaz en direction de la flèche. L'écran indique la valeur en mètres par seconde (m/s).
2. Appuyer sur le bouton «UNITS» pour changer d'unité d'affichage. Les unités suivantes peuvent être sélectionnées :

Pieds par minute (ft/min) Kilomètre/heure (Km/h) Milles par heure (MPH) Noeuds (knots)

La dernière unité est mémoireisée lorsque l'anémomètre est éteint. L'anémomètre utilise cette unité lorsqu'il est rallumé de nouveau.

Mesure de l'écoulement de l'air

1. Appuyez sur le bouton «UNITS» jusqu'à ce que l'unité affichée soit réglée sur pied cube par minute (CFM) ou mètre cube par minute (CMM)
2. Vous devez accorder l'anémomètre pour qu'il indique ncé le bouton «AREA». Après deux bips sonores, vous pouvez accorder la zone d'écoulement du gaz.
3. Utilisez le bouton «UNITS» pour modifier la valeur du nombre qui clignote.
4. Utilisez le bouton «HOLD» pour passer au nombre suivant.
5. Utilisez le bouton «MAX / MIN» pour passer au nombre suivant.
6. Appuyez et maintenez enforcé le bouton «AREA» pour revenir au mode de mesure, vous entendrez deux bips sonores indiquant que la zone d'écoulement du gaz est réglée. L'écran affiche maintenant la mesure de l'écoulement d'air.

• Si l'un des multiplicitateurs (x10 ou x100) apparait sous la mesure lue, multipliez la mesure lue par celui-ci pour obtenir la valeur correcte.
• L'anémomètre stocke séparément les données de la zone d'écoulement de gaz en CFM et en CMM. Vous n'avez pas besoin d'entrer de nouveau les données de la zone d'écoulement de gaz tant qu'elle n'a pas changé.

Valeur maximum, valeur minimum et valeur moyenne

1. Durant le processus de mesure, appuyez sur le bouton «MAX / MIN» une fois pour afficher la valeur maximum. Appuyez à nouveau pour afficher la valeur minimum. Appuyez trois fois pour afficher la valeur moyenne. Appuyez sur le bouton « MAX / MIN » quatre fois pour revenir au mode de mesure normal.
2. Le mot «MIN», «MAX» ou «AVG» s'affiche à l'écran indiquant que la valeur mesurée est la valeur maximum, minimum ou moyenne. Le mot «MIN», «MAX» ou «AVG» s'affiche à l'écran indiquant que la mesure lue est la valeur maximum, minimum ou moyenne.
3. Lorsque vous revenez en mode de mesure normal, le mot «REC» est toujours affiché indiquant que les valeurs maximum, minimum et moyenne enregistrées sont toujours en cours de mise à jour en arrière-plan.
4. Appuyez et maintenez enfoncé le bouton «MAX/MIN» pour effacer les valeurs maximum, minimum et moyenne enregistrées. Deux bips sonores seront émis et le mot «REC» disparaît alors si les valeurs sont effacées. Répétez la procédure décrite précédemment pour démarrer une nouvelle mesure de valeur maximum, minimum ou moyenne.

Mesure de la température

La température mesurée s'affiche sur l'écran. Appuyer sur le bouton d'unité de température pour régler l'unité de température (°C/°F). Le capteur de température est situé dans le capteur d'écoulement.

Maintien des valeurs

1. Durant le processus de mesure, appuyez sur le bouton «HOLD» pour maintenir la valeur affichée. Le mot «HOLD» s'affiche à l'écran pour indiquer que la valeur est maintenue.
2. Appuyez sur le bouton «HOLD» pour figer la valeur mesurée.

Seule la valeur de vitesse d'écoulement et d'écoulement de l'air sera maintenue. La valeur de la température ne sera pas maintenue.

Rétro éclairage

Appuyer sur le bouton du rétro-éclairage pour l'allumer ou l'éteindre.

Arrêt de l'appareil

• Appuyer sur le bouton on/off pour éteindre l'appareil.
• L'anémomètre s'éteint automatiquement s'il n'est pas utilisé au bout de 15 minutes environ. Cette fonction peut être désactivée en maintenant enfoncé le bouton du rétroéclairage tout en tournant le bouton on/off de l'anémomètre. L'indication «disAPO» s'affiche si la fonction d'arrêt automatique est désactivée. La fonction d'arrêt automatique est réactivée dès que vous redémarrez l'anémomètre. Par conséquent, vous devez désactiver cette fonction si vous ne souhaitez pas l'utiliser.

7. Entretien et nettoyage

• A part un nettoyage occasionnel et un remplacement de la pile, l'appareil ne nécessite aucun entretien. Nettoyez l'extérieur de l'appareil avec un chiffon ou un pinceau doux et sec. N'utilisez en aucun cas un détergent agressif ou chimique qui pourrait détériorer la surface du boîtier ou entraver le fonctionnement.

Général

Afin de préserver, protéger et améliorer la qualité de l'environnement, ainsi que de protéger la santé des êtres humains et d'utiliser prudemment les ressources naturelles, il est demandé à l'utilisateur de rapporter les appareils à mesure au rebut aux points de collecte et de recyclage appropriés en conformité avec les règlements d'application.

Le logo représentant une poubelle à roulettes barrée d'une croix signifie que ce produit doit être apporté à un point de collecte et de recyclage des produits électroniques pour que ses matières premières soient recyclées au niveau.

Piles / accumulateurs

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles et accumulateurs usés, il est interdit de les jeter dans les ordures ménagères! Les piles et accumulateurs qui contiennent des substances nocives sont reprises par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd=cadmium, Hg=mercure, Pb=plomb.

Vous pouvez rapporter gratuitement vos piles et accus usagés aux centres de réception de votre commune, à nos succursales ou à tous les points de vente de piles et d'accumulateurs.

Vous respectez ainsi vos obligations civiles et contribuerez à la protection de l'environnement!

9. Caractéristiques techniques

Tension de service :	3 x 1,5 V/DC pile (type AAA)
Consommation de courant :	max. 8,3 mA
Fréquence d'échantillonnage :	1 fois par seconde
Décai d'arrêt automatique :	après env. 15 minutes
Température de service :	0 °C à +50 °C, < 80 % humidité relative
Température de stockage :	-10 °C à +60 °C, < 80 % humidité relative
Altitude de fonctionnement :	max. 2000 m
Dimensions (L x H x P) :	63 x 160 x 30 mm (Anémomètre)
	76 x 160 x 40 mm (Capteur d'écoulement)
Poids :	185 g (Anémomètre), 136 g (Capteur d'écoulement)

Unité de vitesse d'écoulement des gaz	Plage de mesure	Résolution	Précision
Mètres par seconde (m/s)	0,40 - 30,00 m/s	0,01 m/s	± (3% + 0,20 m/s)
Pieds par minute (ft/m)	80 - 5900 ft/min	1 ft/min	± (3% + 40 ft/min)
Kilomètre/heure (Km/h)	1,4 - 108 km/h	0,1 km/h	± (3% + 0,8 km/h)
Milles par heures (MPH)	0,9 - 67 mph	0,1 mph	± (3% + 0,4 mph)
Noeuds (knots)	0,8 - 58 noeuds	0,1 noeuds	± (3% + 0,4 noeuds)

Unité d'écoulement de l'air	Plage de mesure	Résolution	Zone
Mètre cube par minute (CMM)	0 à 999900 m3/min	0,001 à 100 m3/min	0 à 999,9 m2
Pied cube par minute (CFM)	0 à 999900 ft3/min	0,001 à 100 ft3/min	0 à 999,9 ft2

Unité de température	Plage de mesure	Résolution	Précision
Degré Celsius (°C)	-10,0 à +60,0 °C	0,1 °C	2 °C
Degré Fahrenheit (°F)	+14,0 à +140,0 °F	0,1 °F	4 °F

Cette notice est une publication de la société Voltcraft®.

Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone]

Tous droits réservés, y compris de traduction. Toute reproduction, qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.

Cette notice est conforme à la réglementation en vigueur lors de l'impression.

Données techniques et conditionnement soumis à modifications sans aucun préavis.

Copyright 2010 par Voltcraft.

V2_07/10_02-HL

Version 07/10
