Type de produit	Anémomètre numérique
Marque	VOLTCRAFT
Modèle	BL-30
Dimensions (L x H x P)	54 x 165 x 34 mm
Poids	139 g
Alimentation	Pile bloc 9 V
Consommation	max. 8 mA
Unités de mesure	m/s, MPH, FPM, noeuds, km/h
Plage de mesure (m/s)	1,1 - 30,00 m/s
Précision (m/s)	± (3% + 0,20 m/s)
Résolution (m/s)	0,01 m/s
Fréquence d'échantillonnage	1 fois par seconde
Arrêt automatique	après environ 15 minutes
Plage de température de service	0 °C à +50 °C
Plage de température de stockage	-10 °C à +60 °C
Humidité relative	< 80 %
Fonctions	Affichage en temps réel, valeur max (MAX), valeur moyenne (AVG), rétroéclairage automatique
Contenu de l'emballage	Anémomètre, pile 9 V, mode d'emploi
Utilisation prévue	Mesure de la vitesse du vent et des gaz (usage non médical)
Entretien et nettoyage	Retirer la pile en cas d'inutilisation prolongée ; utiliser un chiffon sec pour nettoyer
Consignes de sécurité	Tenir hors de portée des enfants ; ne pas exposer aux intempéries ; remplacer la pile dès que le symbole pile apparaît

FOIRE AUX QUESTIONS - BL-30 VOLTCRAFT

Comment changer l'unité de mesure sur le BL-30 ?

Appuyez sur la touche MAX/AVG pendant environ une seconde pour faire défiler les unités disponibles : m/s, MPH, FPM, noeuds et km/h.

Comment afficher la valeur maximale mesurée ?

Appuyez une fois sur la touche MAX/AVG pour afficher la valeur maximale enregistrée depuis la mise en marche. L'indicateur MAX s'affiche à l'écran.

Comment activer le rétroéclairage de l'écran ?

Touchez le capteur situé sous la touche Marche/Arrêt pour allumer le rétroéclairage. Il s'active également automatiquement en cas de faible luminosité ambiante.

Que faire lorsque le symbole pile apparaît à l'écran ?

Remplacez immédiatement la pile bloc 9 V. Ouvrez le couvercle au dos de l'appareil, insérez une nouvelle pile et refermez le compartiment.

Quelle est la précision de l'anémomètre BL-30 ?

La précision est de ± (3% + 0,20 m/s) en mètres par seconde. Elle varie légèrement selon l'unité choisie (voir les caractéristiques techniques).

L'appareil s'éteint tout seul, est-ce normal ?

Oui, le BL-30 dispose d'un arrêt automatique après environ 15 minutes d'inactivité pour économiser la pile. Vous pouvez le rallumer en appuyant sur la touche Marche/Arrêt.

Comment effectuer une mesure de vitesse du vent ?

Allumez l'appareil avec la touche Marche/Arrêt. Maintenez le rotor face au courant d'air. L'écran affiche la vitesse en temps réel dans l'unité sélectionnée.

Que faire si l'écran reste vide après la mise en marche ?

Vérifiez que la pile est correctement installée et qu'elle n'est pas déchargée. Si le problème persiste, contactez le support technique Voltcraft.

Puis-je utiliser l'appareil pour mesurer des gaz autres que l'air ?

Oui, le BL-30 est conçu pour mesurer la vitesse d'écoulement des gaz. Cependant, évitez les gaz corrosifs ou inflammables qui pourraient endommager le rotor.

Comment nettoyer l'anémomètre ?

Utilisez un chiffon sec et doux pour nettoyer le boîtier. Ne touchez pas le rotor avec les doigts et n'introduisez aucun objet dans les ouvertures du support rotor.

MODE D'EMPLOI BL-30 VOLTCRAFT

1. Ouvrez le couvercle du logement de la pile au dos de l'appareil.
2. Insérez une pile bloc de 9 volts.
3. Refermez le logement de la pile.

Remplacez la pile dès que le symbole pile s'affiche sur l'écran.

Version 06/10

Ne touchez pas le rotor et n'introduisez pas d'objet dans les ouvertures du support rotor afin d'éviter d'endommager le rotor.

1. Appuyer sur la touche marche/arrêt pour mettre l'appareil en marche.
2. Maintenez le rotor dans le courant d'air/de gaz à mesurer. L'écran indique la valeur en mètres par seconde (m/s).
3. Pour modifier l'unité affichée, appuyez sur la touche MAX/AVG pendant environ une seconde. Les unités suivantes sont disponibles :
4. Milles par he
5. Pieds par minute (FPM)
6. Noeuds (KNT) Kilomètre/heure (KPH)
7. Appuyez sur la touche MAX/AVG pour afficher la valeur maximale
8. Appuyez à nouveau sur la touche MAX/AVG pour afficher la valeur moyenne de l'opération de mesure en cours. L'écran indique en haut l'indicateur de valeur moyenne AVG.
9. Appuyez à nouveau sur la touche MAX/AVG pour réactiver l'affichage en temps réel.
10. Touchez le capteur sous la touche marche/arrêt pour activer le rétro-éclairage de l'écran.
11. Appuyez sur la touche marche/arrêt pour arrêter l'appareil.
12. Appuyez sur la touche MAX/AVG pour afficher la valeur maximum de l'opération de mesure en cours. L'écran indique en haut l'indicateur de mesure maximum MAX.
13. Appuyez à nouveau sur la touche MAX/AVG pour afficher la valeur moyenne de l'opération de mesure en cours. L'écran indique en haut l'indicateur de valeur moyenne AVG.
14. Appuyez à nouveau sur la touche MAX/AVG pour réactiver l'affichage en temps réel.
15. Touchez le capteur sous la touche marche/arrêt pour activer le rétro-éclairage de l'écran.
16. Appuyez sur la touche marche/arrêt pour arrêter l'appareil.

1. Utilisation PREVUE

Ce produit est conçu pour mesurer la vitesse du vent et de l'écoulement des gaz. La vitesse peut être affichée dans cinq unités différentes. Par ailleurs, il est également possible d'afficher la vitesse moyenne ou maximum de la mesure concernée. L'alimentation électrique s'effectue avec une pile bloc de 9 volts. Le produit n'est pas destiné à l'utilisation médicale ou commerciale.

Ce produit respecte les conditions européennes et nationales relatives à la compatibilité électromagnétique (CEM). Cette conformité a été vérifiée, et les déclarations et documents en rapport ont été déposés chez le fabricant.

La conversion et/ou la modification non autorisées de l'appareil ne sont pas permises pour des raisons de sécurité et d'approbation (CE). Tout usage autre que celui décrit ci-dessus est interdit, peut endommager le produit et poser des risques tels que courts-circuits, incendies, chocs électriques, etc. Prière de lire attentivement le mode d'emploi et de le conserver à titre de référence.

2. Contenu d'emballage

Anémomètre - Pile bloc de 9 volts Mode d'emploi

3. Consignes de sécurité

Nous déclinons toute responsabilité en cas de dommages matériels ou de blessures dans le cas où cet appareil aurait été maltraité de quelque façon que ce soit ou endommagé du fait d'une mauvaise utilisation ou d'un non-respect de ce mode d'emploi. La garantie en serait d'ailleurs annulée!

Le point d'exclamation attire l'attention sur une information importante dont il convient de tenir compte impérativement.

Personnes / produit

• Ce produit n'est pas un jouet et doit être tenu hors de portée des enfants!
• Ne soumettez pas ce produit à de fortes contraintes mécaniques.
• Ce produit ne doit pas être exposé à des températures extrêmes, aux rayons directs du soleil, à des intensités vibrations ou à des humidité.
• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l'appareil peut être endommagé.

• Retirer les piles de l'appareil lorsque ce dernier n'est pas utilisé pendant une longue durée afin d'éviter tout endommagement dû à des fuites. Des fuites ou des piles endommagées peuvent provoquer des brûlures acides lors d'un contact avec la peau, il convient donc d'utiliser des gants de protection appropriés pour manipuler des piles usagées.
• Maintenir les piles hors de portée des enfants. Ne pas laisser de pile traîner, un enfant ou un animal domestique pourrait en avaler une.
• Ne pas démonter, court-circuiter ou jeter des piles dans le feu. Ne jamais recharger des piles non rechargeables. Un risque d'explosion existe!

Divers

• La réparation ou de réglages ne peuvent être effectués que par un spécialiste ou un atelier spécialisé.
• L'appareil de mesure pour lesquels vous ne trouvez pas de réponses dans le présent mode d'emploi, notre support technique se tient volontiers à votre disposition à l'adresse et au numéro de téléphone suivants:

Voltcraft, Lindenweg 15, D-92242 Hirschau, Tél. [phone].

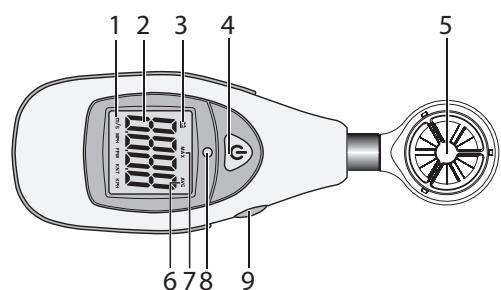

4. Éléments de fonctionnement

1. Unité de vitesse
2. Valeur de vitesse
3. Symbole pile
4. Touche Marche/Arrêt
5. Rotor
6. Indicateur de valeur moyenne
7. Indicateur de valeur maximum
8. Séanceur du rétroéclairage
9. Touche MAX/AVG

Dès que vous éteignez l'appareil, la valeur maximum et la valeur moyenne sont supprimées de la mémoire. La première unité de vitesse sélectionnée reste toutefois méorisé lorsque vous rallumez l'appareil.

L'appareil comporte au dos, au-dessus du couvercle du logement de la pile, un filage pour fixer l'appareil sur un pied disponible en option.

Le rétroéclairage de l'écran est activé automatiquement lorsque l'éclairage ambiant est insuffisant.

Général

Afin de préserver, protéger et améliorer la qualité de l'environnement, ainsi que de protéger la santé des êtres humains et d'utiliser prudemment les ressources naturelles, il est demandé à l'utilisateur de rapporter les appareils à mettre au rebut aux points de collecte et de recyclage appropriés en conformité avec les règlements d'application.

Le logo représentant une poubelle à roulettes barré d'une croix signifie que ce produit doit être apporté à un point de collecte et de recyclage des produits électroniques pour que ses matières premières soient recyclées au moyen.

Piles / accumulateurs

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles et accumulateurs usés, il est interdit de les jeter dans les ordures ménagères ! Les piles et accumulateurs qui contiennent des substances nocives sont repérés par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd=cadmium, Hg=mercure, Pb=plomb.

Veuillez rapporter gratulement vos piles et accus usagés aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles et d'accumulateurs.

Vous respectez ainsi vos obligations civiles et contribuerez à la protection de l'environnement !

8. Caractéristiques techniques

Tension de service :	pile bloc de 9 V
Consommation de courant :	max. 8 mA
Fréquence d'échantillonnage :	1 fais par seconde
Délambda d'arrêt automatique :	apres env. 15 Minuten
Température de service :	0 °C à +50 °C, < 80 % humidité relative
Température de stockage :	-10 °C à +60 °C, < 80 % humidité relative
Dimensions (L x H x P) :	54 x 165 x 34 mm
Poids :	139 g

Unité	Plage de mesure	Résolution	Précision
Mêtres par seconde (m/s)	1,1 - 30,00 m/s	0,01 m/s	± (3% + 0,20 m/s)
Milles par heures (MPH)	0,9 - 67,0 mph	0,1 mph	± (3% + 0,4 mph)
Pieds par minute (FPM)	80 - 5900 ft/min	1 ft/min	± (3% + 40 ft/min)
Noeuds (KNT)	0,8 - 58,0 noeuds	0,1 noeuds	± (3% + 0,4 noeuds)
Kilomètre/heure (KPH)	0,8 - 108,0 km/h	0,1 km/h	± (3% + 1,0 km/h)

Cette notice est une publication de la société Voltcraft®.

Lindenweg 15, D-92242 Hirschau/Allemagne, Tel. [phone]

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.

Cette notice est conforme à la réglementation en vigueur lors de l'impression.

Données techniques et conditionnement soumis à modifications sans aucun préavis.

Copyright 2010 par Voltcraft®.
