BL-30 AN - Anémomètre VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Anémomètre
Marque	VOLTCRAFT
Modèle	BL-30 AN
Alimentation	Pile bloc 9 V
Consommation de courant	max. 8 mA
Dimensions (L x H x P)	54 x 165 x 34 mm
Poids	139 g
Plages de mesure	m/s : 1,1 - 30,00 m/s MPH : 0,9 - 67,0 mph FPM : 80 - 5900 ft/min KNT : 0,8 - 58,0 nœuds KPH : 0,8 - 108,0 km/h
Résolution	m/s : 0,01 m/s MPH : 0,1 mph FPM : 1 ft/min KNT : 0,1 nœuds KPH : 0,1 km/h
Précision	m/s : ± (3% + 0,20 m/s) MPH : ± (3% + 0,4 mph) FPM : ± (3% + 40 ft/min) KNT : ± (3% + 0,4 nœuds) KPH : ± (3% + 1,0 km/h)
Fréquence d'échantillonnage	1 fois par seconde
Arrêt automatique	Après env. 15 minutes
Température de service	0 °C à +50 °C, < 80 % HR
Température de stockage	-10 °C à +60 °C, < 80 % HR
Affichage des unités	m/s, MPH, FPM, KNT, km/h
Fonctions	Valeur instantanée, moyenne (AVG), maximale (MAX)
Rétroéclairage	Automatique en faible éclairage, activation manuelle par capteur
Indicateur de pile faible	Symbole pile sur l'écran
Contenu de l'emballage	Anémomètre, pile bloc 9 V, mode d'emploi
Garantie	Non spécifiée dans la notice

FOIRE AUX QUESTIONS - BL-30 AN VOLTCRAFT

Comment mettre en marche l'anémomètre VOLTCRAFT BL-30 AN ?

Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. L'écran s'allume et affiche la vitesse en m/s par défaut.

Comment changer l'unité d'affichage de la vitesse du vent ?

Maintenez la touche MAX/AVG enfoncée pendant environ une seconde. Les unités disponibles sont : m/s, MPH, FPM, nœuds (KNT) et km/h.

Comment afficher la vitesse maximale ou moyenne ?

Appuyez brièvement sur la touche MAX/AVG pour afficher la valeur maximale (MAX). Appuyez à nouveau pour afficher la valeur moyenne (AVG). Une troisième pression revient à l'affichage en temps réel.

Comment activer le rétroéclairage de l'écran ?

Touchez le capteur situé sous la touche Marche/Arrêt pour allumer le rétroéclairage. Il s'active également automatiquement en cas d'éclairage ambiant insuffisant.

Quelle pile utiliser et comment la remplacer ?

Utilisez une pile bloc de 9 V. Ouvrez le couvercle au dos de l'appareil, insérez la pile en respectant la polarité, puis refermez. Remplacez la pile dès que le symbole pile apparaît à l'écran.

L'anémomètre s'éteint automatiquement ?

Oui, l'appareil s'éteint automatiquement après environ 15 minutes d'inactivité pour économiser la pile.

Comment entretenir et nettoyer l'anémomètre ?

Nettoyez l'appareil avec un chiffon sec et doux. Évitez tout contact du rotor avec des objets ou des doigts. Ne pas utiliser de produits abrasifs ou de solvants.

Quelles sont les précautions de sécurité à respecter ?

Ne pas exposer l'appareil à des températures extrêmes, à l'humidité ou aux chocs. Tenir hors de portée des enfants. Retirer la pile en cas de non-utilisation prolongée. Ne pas démonter l'appareil.

Comment stocker l'anémomètre lorsqu'il n'est pas utilisé ?

Rangez l'appareil dans un endroit sec et à l'abri de la poussière, à une température comprise entre -10 °C et +60 °C et une humidité relative < 80 %. Retirez la pile si vous ne l'utilisez pas pendant une longue période.

Comment éliminer l'anémomètre et les piles usagées ?

Ne jetez pas l'appareil ni les piles dans les ordures ménagères. Déposez-les dans les points de collecte appropriés conformément à la réglementation locale. Les piles contenant des substances nocives sont marquées des symboles Cd, Hg ou Pb.

MODE D'EMPLOI BL-30 AN VOLTCRAFT

1. Ouvrez le couvercle du logement de la pile au dos de l'appareil.
2. Insérez une pile bloc de 9 volts.
3. Refermez le logement de la pile.

Remplacez la pile dès que le symbole pile s'affiche sur l'écran.

6. Mise en service

Ne touchez pas le rotor et n'introduisez pas d'objet dans les ouvertures du support rotor afin d'éviter d'endommager le rotor.

1. Utilisation prévue

Ce produit est conçu pour mesurer la vitesse du vent et de l'écoulement des gaz. La vitesse peut être affichée dans cinq unités différentes. Par ailleurs, il est également possible d'afficher la vitesse moyenne ou maximum de la mesure concernée. L'alimentation électrique s'effectue avec une pile bloc de 9 volts. Le produit n'est pas destiné à l'usage médical ou commercial.

Ce produit respecte les conditions européennes et nationales relatives à la compatibilité électromagnétique (CEM). Cette conformité a été vérifiée, et les déclarations et documents en rapport ont été déposés chez le fabricant.

La conversion et/ou la modification non autorisées de l'appareil ne sont pas permises pour des raisons de sécurité et d'approbation (CE). Tout usage autre que celui décrit ci-dessus est interdit, peut endommager le produit et poser des risques tels que courts-circuits, incendies, chocs électriques, etc. Prière de lire attentivement le mode d'emploi et de le conserver à titre de référence.

2. Contenu d'emballage

Anémomètre - Pile bloc de 9 volts Mode d'emploi

3. Consignes de sécurité

Nous déclinons toute responsabilité en cas de dommages matériels ou de blessures dans le cas où cet appareil aurait été maltraité de quelque façon que ce soit ou endommagé du fait d'une mauvaise utilisation ou d'un non-respect de ce mode d'emploi. La garantie en serait d'ailleurs annulée!

Le point d'exclamation attire l'attention sur une information importante dont il convient de tenir compte impérativement.

Personnes / produit

• Ce produit n'est pas un jouet et doit être tenu hors de portée des enfants!
• Ne soumettez pas ce produit à de fortes contraintes mécaniques.
• Ce produit ne doit pas être exposé à des températures extrêmes, aux rayons directs du soleil, à des intensités vibrations ou à des humidité.
• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l'appareil peut être endommagé.

Piles

• Retirer les piles de l'appareil lorsque ce dernier n'est pas utilisé pendant une longue durée afin d'éviter tout endommagement dû à des fuites. Des fuites ou des piles endommagées peuvent provoquer des brûlures acides lors d'un contact avec la peau, il convient donc d'utiliser des gants de protection appropriés pour manipuler des piles usagées.
• Maintenir les piles hors de portée des enfants. Ne pas laisser de pile traîner, un enfant ou un animal domestique pourrait en avaler une.
• Ne pas démonter, court-circuiter ou jeter des piles dans le feu. Ne jamais recharger des piles non rechargeables. Un risque d'explosion existe!

Divers

• La réparation ou de réglages ne peuvent être effectués que par un spécialiste ou un atelier spécialisé.
• L'appareil de mesure pour lesquelles vous ne trouvez pas de réponses dans le présent mode d'emploi, notre support technique se tient volontiers à votre disposition à l'adresse et au numéro de téléphone suivants:

Voltcraft, Lindenweg 15, D-92242 Hirschau, Tél. [phone].

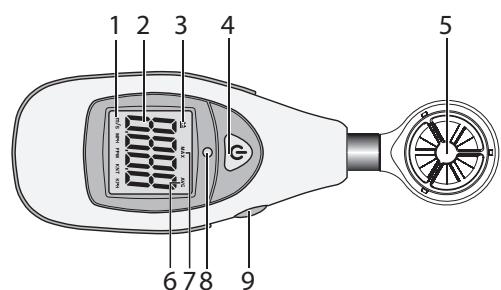

4. Éléments de fonctionnement

1. Unité de vitesse
2. Valeur de vitesse
3. Symbole pile
4. Touche Marche/Arrêt
5. Rotor
6. Indicateur de valeur moyenne
7. Indicateur de valeur maximum
8. Séanceur du rétroéclairage
9. Touche MAX/AVG
10. Appuyer sur la touche marche/arrêt pour mettre l'appareil en marche.
11. Maintenez le rotor dans le courant d'air/de gaz à mesurer. L'écran indique la valeur en mètres par seconde (m/s).
12. Pour modifier l'unité affichée, appuyez sur la touche MAX/AVG pendant environ une seconde. Les unités suivantes sont disponibles :
13. Milles par he
14. Pieds par minute (FPM)
15. Noeuds (KNT)
16. Kilomètre/heure (KPH)
17. Appuyez sur la touche MAX/AVG pour afficher la valeur maximale
18. Appuyez à nouveau sur la touche MAX/AVG pour afficher la valeur moyenne de l'opération de mesure en cours. L'écran indique en haut l'indicateur de valeur moyenne AVG.
19. Appuyez à nouveau sur la touche MAX/AVG pour réactiver l'affichage en temps réel.
20. Touchez le capteur sous la touche marche/arrêt pour activer le rétro-éclairage de l'écran.
21. Appuyez sur la touche marche/arrêt pour arrêter l'appareil.

Dès que vous éteignez l'appareil, la valeur maximum et la valeur moyenne sont supprimées de la mémoire. La première unité de vitesse sélectionnée reste toutefois mémorisée lorsque vous rallumez l'appareil.

L'appareil comporte au dos, au-dessus du couvercle du logement de la pile, un filage pour fixer l'appareil sur un pied disponible en option.

Le rétroéclairage de l'écran est activé automatiquement lorsque l'éclairage ambiant est insuffisant.

Général

Afin de préserver, protéger et améliorer la qualité de l'environnement, ainsi que de protéger la santé des êtres humains et d'utiliser prudemment les ressources naturelles, il est demandé à l'utilisateur de rapporter les appareils à mettre au rebut aux points de collecte et de recyclage appropriés en conformité avec les règlements d'application.

Le logo représentant une poubelle à roulettes barré d’une croix signifie que ce produit doit être apporté à un point de collecte et de recyclage des produits électroniques pour que ses matières premières soient recyclées.

Piles / accumulateurs

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles et accumulateurs usés, il est interdit de les jeter dans les ordures ménagères ! Les piles et accumulateurs qui contiennent des substances nocives sont repérés par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd=cadmium, Hg=mercure, Pb=plomb.

Veuillez rapporter grattuement vos piles et accus usagés aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles et d'accumulateurs.

Vous respectez ainsi vos obligations civiles et contribuerez à la protection de l'environnement !

8. Caractéristiques techniques

Tension de service :	pile bloc de 9 V
Consommation de courant :	max. 8 mA
Fréquence d'échantillonnage :	1 fais par seconde
Délambda d'arrêt automatique :	apres env. 15 Minuten
Température de service :	0 °C à +50 °C, < 80 % humidité relative
Température de stockage :	-10 °C à +60 °C, < 80 % humidité relative
Dimensions (L x H x P) :	54 x 165 x 34 mm
Poids :	139 g

Unité	Plage de mesure	Résolution	Précision
Métres par seconde (m/s)	1,1 - 30,00 m/s	0,01 m/s	± (3% + 0,20 m/s)
Milles par heures (MPH)	0,9 - 67,0 mph	0,1 mph	± (3% + 0,4 mph)
Pieds par minute (FPM)	80 - 5900 ft/min	1 ft/min	± (3% + 40 ft/min)
Noeuds (KNT)	0,8 - 58,0 noeuds	0,1 noeuds	± (3% + 0,4 noeuds)
Kilomètre/heure (KPH)	0,8 - 108,0 km/h	0,1 km/h	± (3% + 1,0 km/h)

Cette notice est une publication de la société Voltcraft®.

Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone].

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.

Cette notice est conforme à la réglementation en vigueur lors de l'impression.

Données techniques et conditionnement soumis à modifications sans aucun préavis.

Copyright 2010 par Voltcraft®.

*02.06/10.01-SB
