MODE D'EMPLOI HM 550 KRESS

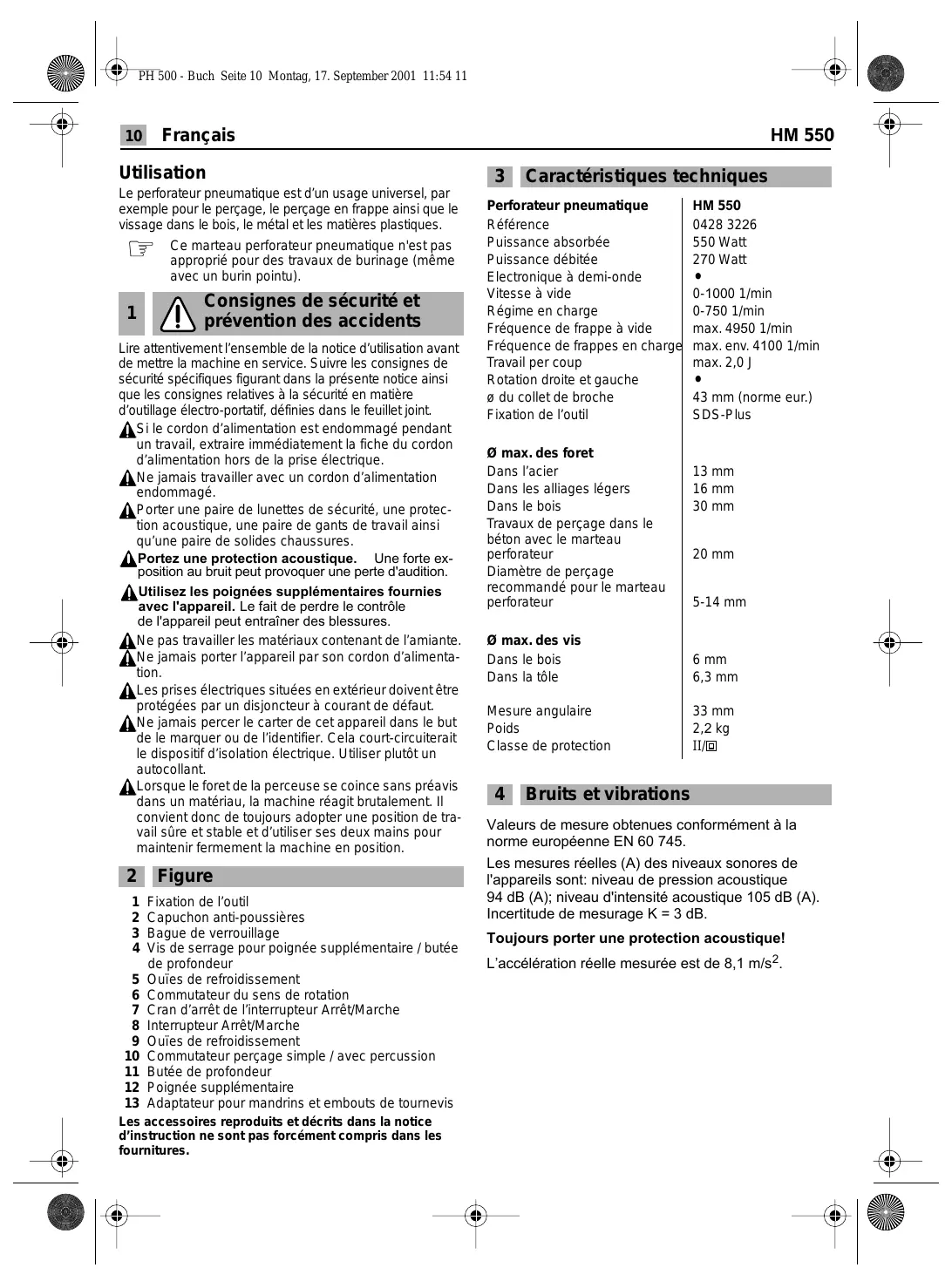

Utilisation 3 Caractéristiques techniques Le perforateur pneumatique est d'un usage universel, par . exemple pour le perçage, le perçage en frappe ainsi que le Perforateur pneumatique HM 550 vissage dans le bois, le métal etles matières plastiques Référence 0428 3226 Ce marteau perforateur pneumatique n'estpas Puissance absorbée 550 Watt approprié pour des travaux de burinage (même Puissance débitée 270 Watt avec un burin pointu) Electronique à demi-onde . Vitesse à vide 0-1000 1/min 1 IN Consignes de sécurité et Régime en charge 0-750 1/min prévention des accidents Lire attentivement l'ensemble de la notice d'utilisation avant de mettre la machine en service. Suivre les consignes de sécurité spécifiques figurant dans la présente notice ainsi que les consignes relatives à la sécurité en matière d'outillage électro-portatif, définies dans le feuillet joint. Aile cordon d'alimentation est endommagé pendant Un travail, extraire immédiatement la fiche du cordon d'alimentation hors de la prise électrique Àe jamais travailler avec un cordon d'alimentation ‘endommagé Porter une paire de lunettes de sécurité, une protec- tion acoustique, une paire de gants de travail ainsi qu'une paire de solides chaussures. Portez une protection acoustique. _ Une forte ex- position au bruit peut provoquer une perte d'audition. AUtilisez les poignées supplémentaires fournies avec l'appareil. Le fait de perdre le contrôle de l'appareil peut entraîner des blessures. Ne pas travailler les matériaux contenant de l'amiante Ne jamais porter l'appareil par son cordon d'alimenta- tion. ces prises électriques situées en extérieur doivent être protégées par un disjoncteur à courant de défaut. À Ne jamais percer le carter de cet appareil dans le but de le marquer ou de l'identifier. Cela court-circuiterait le dispositif d'isolation électrique. Utiliser plutôt un autocollant. ÀLorsque le foret de la perceuse se coince sans préavis dans un matériau, la machine réagit brutalement. 11 convient donc de toujours adopter une position de tra- vail sûre et stable et d'utiliser ses deux mains pour maintenir fermement là machine en position. 21 Figure 1 Fixation de l'outil 2 Capuchon anti-poussières 3 Bague de verrouillage 4 Vis de serrage pour poignée supplémentaire / butée de profondeur 5 Ouïes de refroidissement 6 Commutateur du sens de rotation 7 Cran d'arrêt de l'interrupteur Arrêt/Marche 8 Interrupteur ArrêtMarche 9 Ouïes de refroidissement 10 Commutateur perçage simple / avec percussion 11 Butée de profondeur 12 Poignée supplémentaire 13 Adaptateur pour mandrins et embouts de tournevis Les accessoires reproduits et décrits dans la notice d'instruction ne sont pas forcément compris dans les fournitures. Fréquence de frappe à vide Fréquence de frappes en chargé Travail per coup Rotation droite et gauche 2 du collet de broche Fixation de l'outil 9 max. des foret Dans l'acier Dans les alliages légers Dans le bois Travaux de perçage dans le béton avec le marteau perforateur Diamètre de perçage recommandé pour le marteau perforateur © max. des vis Dans le bois Dans la tôle Mesure angulaire Poids Classe de protection 4 Bruits et vibrations max. 4950 1/min max. env. 4100 1/min max. 2,0]

43 mm (norme eur.) SDS-Plus 13 mm 16 mm 30 mm 20 mm 5-14 mm 6mm 6,3 mm 33 mm 2,2k9 re) Valeurs de mesure obtenues conformément à la norme européenne EN 60 745. Les mesures réelles (A) des niveaux sonores de l'appareils sont: niveau de pression acoustique 94 dB (A): niveau d'intensité acoustique 105 dB (A). Incertitude de mesurage K = 3 dB. Toujours porter une protection acoustiquel L'accélération réelle mesurée est de 8,1 m/s?.

PH 500 - Buch Seite 11 Montag, 17. September 2001 11:54 11 HM 550 Français M1 5 Assemblage de la poignée supplémentaire, cordon Toujours extraire la fiche du cordon d'alimentation modulaire hors de la prise électrique avant d'entre- prendre une quelconque intervention sur l'appareil lui- même Cet appareil ne doit être utilisé qu'avec la poignée supplé- mentaire 12. Monter la poignée supplémentaire sur le collet de broche. Visser et bloquer là vis Des câbles de secteur endommagées ne doivent pas être utilisés. Ils doivent être immédiatement remplacés par une entreprise compétente les gaines en caoutchouc lourdes (code de référence H 07 RN-F). 6 Mise en service Avant de mettre l'appareil en service, toujours s'assu- rer au préalable que la tension fournie par le secteur coïncide bien avec celle qui est indiquée sur là pla- quete signalétique de l'appareil.

MISE EN MARCHE / ARRET

Enfoncer, respectivement relâcher, l'interrupteur Marche/Arrêt 8. L'interrupteur Marche/Arrêt peut être verrouillé en posi- tion "Marche" via le cran d'arrêt 7. Pour désactiver ce ver- rouillage, enfoncer brièvement puis relàcher l'interrupteur Marche/Arrêt 8. PERÇAGE - PERÇAGE AVEC PERCUSSION Pour effectuer un perçage sans percussion, mettre le commutateur 10 sur là position es. Pour effectuer un perçage avec percussion, mettre le commutateur sur la position (=. Le mieux est de commuter à l'arrêt total de la machine Après avoir actionné l'interrupteur Marche/Arrêt 8 ou lors du démarrage de la machine, l'engrenage s'enclenche dans là position sélectionnée préalablement. Remarque: Lorsqu'un foret est monté sur la broche, le fait d'utiliser la rotation à gauche endommage le foret. Lors de travaux avec des couronnes diamantées et lors de travaux avec un agitateur, mettre le mécanisme de frappe hors fonctionnement. Pour les travaux de perçage en frappe, utiliser exclu- sivement des forets carbure avec queue SDS-Plus. || n'est pas possible d'utiliser des forets à pierre à queue cylindrique, comme on les trouve dans le commerce, avec l'adaptateur 13 etle mandrin de perçage habituel en travaillant avec le mécanisme de frappe pneumatique RÉGLAGE DE LA VITESSE DE ROTATION A l'aide de l'interrupteur Marche/ 2 Arrêt 8, il est possible de choisir entre deux vitesses de rotation 1 différentes. Pour démarrer le perçage, appuyer légèrement sur l'interrupteur Marche/ Arrêt 8 (vitesse de rotation pour centrage). Pour disposer de toute la puissance de la perceuse, appuyer à fond sur l'interrupteur Marche/Arrêt 8

COMMUTATION DU SENS DE ROTATION

; 5 Le commutateur de sens de rotation 6 R L ne doit être actionné que lorsque la Rotation à droite: SPEED machine est à l'arrêt complet! Saisir le commutateur de sens de rotation 6. mettre le commutateur de sens de rotation 6 sur la position ,R" Rotation à gauche: mettre le commutateur de sens de rotation 6 sur la position ,L". Important: Appuyer chaque fois à fond le commutateur de sens de rotation 6, c'est-à-dire veiller à ce qu'il s'encli- quette de façon perceptible. Lorsque le commutateur de sens de rotation 6 à été mis sur une position intermédiaire entre ,R" (rotation à droite) et,L' (rotation à gauche), l'appareil ne se met pas en marche 7 Mise en place / Retrait de l'outil C'estle dispositif de fixation de l'outil 1 qui effectue le ser- rage de l'outil de perçage sans qu'une clé de mandrin soit nécessaire.

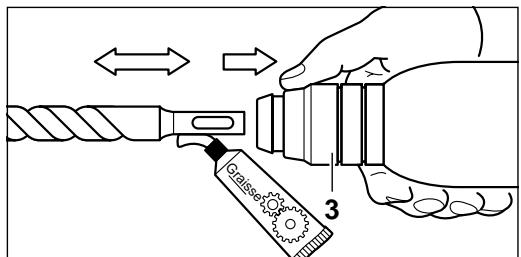

MISE EN PLACE DE L'OUTIL

Toujours extraire la fiche du cordon d'alimentation modulaire hors de la prise électrique avant d'entre- prendre une quelconque intervention sur l'appareil lui- même. Nettoyer puis graisser légèrement la queue de l'outil.

Repousser la bague de verrouillage 3 vers l'arrière. Intro- duire l'outil dans la fixation tout en imprimant à l'outil un mouvement de rotation selon son axe principal, jusqu'à ce qu'il enclenche. Relâcher la bague de verrouillage 3. Contrôler enfin que l'outil est bien en place et parfaite ment maintenu. Veiller à ne pas endommager le capuchon anti-poussiè- res 2.

Repousser la bague de verrouillage 3 vers l'arrière. Extraire l'outil hors de la fixation. 8 Mandrin (accessoire) Pour réaliser des travaux de perçage dans le métal, le bois etles matières plastiques au moyen d'un foret à queue cylindrique, l'utilisateur peut faire appel à un man- drin (de 13 mm d'ouverture maximale), livrable en tant qu'accessoire. Ce mandrin se monte sur l'adaptateur (accessoire) permettant d'utiliser le programme d'embouts de toumevis. L'appareil est compatible avec n'importe quel mandrin conventionnel doté d'un filetage intérieur 1/2" x 20 UNF (de 13 mm d'ouverture maxi- male).

MONTAGE D'UN MANDRIN

A Toujours extraire la fiche du cordon d'alimentation modulaire hors de la prise électrique avant d'entre- prendre une quelconque intervention sur l'appareil lui- même Nettoyer le filetage du mandrin (accessoire) ainsi que celui de l'adaptateur 13 (accessoire). Visser le mandrin de perçage sur l'adaptateur et le serrer à fond (30 Nm env.). Pour ce faire, serrer l'adaptateur par exemple dans un étau. Serrer une clé mâle pour vis à six pans creux et avec celle-ci serrer le mandrin de perçage. Puis ver- rouiller l'adaptateur dans la fixation de l'outil comme si c'était un foret. 9 Conseils pratiques Ne pas percer de trous à travers des gaines électriques ou des conduites d'eau ou de gaz dissimulées. Avant de percer, procéder toujours à un examen de la paroi considérée. Si nécessaire, faire appel à un détec- teur de métal. Pour percer dans les métaux, il convient de toujours utl- ser un foret parfaitement affûté et en excellent état. Pour percer la pierre ou le béton, utiliser des forets à mise au carbure Ajuster toujours la vitesse de rotation du foret au matériau à travailler d'une part et au diamètre du foret mis en oeuvre d'autre part. Pour travailler de manière encore plus précise dans les métaux ou dans le bois, faire appel à un support de preçage (accessoire)

PERÇAGE AVEC PERCUSSION

Fes Porter des lunettes de sécurité y que. ainsi qu’une protection acousti- Ne pas exercer de pression exagérée. Cela ne contribue pas à améliorer les performances de la machine. A LOS du percage en frappe, ne travailler qu'avec des lunettes de protection, une protection acoustique et la poignée supplémentaire 12.Avant là mise en service, contrôler si le commutateur 10 est bien encliqueté dans là position (=

PERÇAGE DANS DU CARRELAGE

Le perçage d'un carreau de faïence doit s'effectuer à petite vitesse. N'activer le mécanisme de frappe qu'après avoir complètement traversé le carreau de faience. VISSAGE L'adaptateur 13 (accessoire) permet d'utiliser les embouts de tournevis. Ilest compatible avec les embouts de tournevis du commerce dotés d'une queue six pans de 6,3 mm (1/4", DIN 3126, profil C). Les embouts de tournevis sont maintenus dans l'adapta- teur par un ressort. Il convient donc de ne travailler qu'avec des embouts dotés d'une rainure latérale. 10 Accouplement à glissement Dès que l'outil de perçage se coince ou qu'il s'accroche, l'accouplement à glissement se déclenche Décharger immédiatement la machine en tirant l'outil de perçage vers l'arrière. Maintenir toujours la machine des deux mains et prendre une position Stable et bien en équilibre. 11 Interventions de maintenance A Toujours extraire la fiche du cordon d'alimentation modulaire hors de la prise électrique avant d'entre- prendre une quelconque intervention sur l'appareil lui- même Les ouïes de refroidissement de la machine doiventrester propres Essuyer régulièrement les pièces en matière plastique accessibles de l'extérieur avec un chiffon humide mais non imbibé de produit de nettoyage Après avoir exploité la machine de manière intensive pen- dant une longue période, la confier à un centre de service agréé Kress afin qu'elle soit inspectée sérieusement et complètement nettoyée. 12 Protection de l'environnement Ne pas jeter les appareils électriques dans les ordures ménagères ! n des matières premières nation des déchets Les appareils, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée. Ce manuel d'instructions a été fabriqué à partir d'un papier recyclé blanchi sans chlore. Nos pièces plastiques ont été marquées en vue d'un recyclage sélectif des différents matériaux. Sous réserves de modifications techniques

9. Les dispositions 7 et8 ne sont valables que pour l'Allemagne.
