LED RAVE - Éclairage LED JBSYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED effet Gobo Flower
Source lumineuse	1 LED blanche froide de 10 W
Nombre de gobos	15 gobos multicolores + ouvert
Rotation gobos	Arrêt, continu ou asservie au son (sélection par interrupteur)
Rotation réflecteur	Arrêt, continu ou asservie au son (sélection par interrupteur)
Mode de contrôle	Autonome (réaction au son) ou DMX512 (1 canal)
Connectique DMX	Entrée et sortie XLR 3 broches
Alimentation électrique	AC 100-250 V, 50/60 Hz
Consommation	20 W
Fusible	250 V 6,3 A, lent (20 mm verre)
Dimensions	247 × 218 × 162 mm
Poids	3,00 kg
Température ambiante max.	45 °C
Température de surface max.	85 °C
Protection	Usage intérieur uniquement
Fonction stroboscopique	Oui, ultra rapide activable par DMX
Réglage de la netteté	Par rotation de la lentille avant
Montage	Support de fixation avec trou pour crochet (câble de sécurité obligatoire)
Nettoyage des optiques	Externe : tous les 30 jours ; Interne : tous les 90 jours (par personnel qualifié)
Maintenance	Vérification annuelle des vis, supports, câbles et optiques
Accessoires fournis	Câble d'alimentation IEC, mode d'emploi
Conformité	Normes nationales et européennes

FOIRE AUX QUESTIONS - LED RAVE JBSYSTEMS

Comment régler le mode autonome (réaction au son) ?

Branchez simplement l'appareil sur secteur et mettez de la musique. Les interrupteurs de rotation (gobos et réflecteur) doivent être en position II pour une activation sonore.

Comment connecter le LED RAVE en DMX ?

Utilisez un câble XLR 3 broches (broche 1 = terre, 2 = signal -, 3 = signal +). Adressez l'appareil via les interrupteurs DIP (valeur binaire de 1 à 512). Terminez la chaîne par une résistance de 90-120 ohms.

Comment régler l'adresse DMX ?

Les interrupteurs DIP 1 à 9 correspondent aux valeurs 1, 2, 4, 8, 16, 32, 64, 128, 256. Additionnez les valeurs des interrupteurs ON pour obtenir l'adresse. Par exemple, DIP 1 et 3 ON donne 1+4=5.

Quels sont les modes de rotation disponibles ?

Les interrupteurs permettent : position 0 = arrêt, position I = rotation continue, position II = rotation au rythme de la musique (micro intégré).

Comment installer l'appareil en hauteur ?

Utilisez un support certifié supportant 10 fois le poids de l'appareil. Fixez un câble de sécurité secondaire (résistance 12× le poids). Montez hors de portée du public. L'installation doit être réalisée par un professionnel.

Que faire si l'appareil ne réagit pas au son ?

Vérifiez que le micro intégré n'est pas obstrué et que les interrupteurs sont bien en position II. Assurez-vous que le volume sonore est suffisant. Si le problème persiste, contactez le SAV.

Comment remplacer le fusible ?

Débranchez l'appareil. Le fusible se trouve dans le porte-fusible près de la prise IEC. Remplacez-le uniquement par un fusible 250V 6,3A de type lent (20 mm verre).

Quelle est la procédure de nettoyage des optiques ?

Débranchez et laissez refroidir. Nettoyez les lentilles externes tous les 30 jours avec un chiffon doux et un nettoyant pour verres. Pour l'intérieur, faites appel à un technicien qualifié tous les 90 jours.

Peut-on chaîner plusieurs LED RAVE ?

Oui, via la prise de sortie IEC. Jusqu'à 60 appareils peuvent être alimentés en guirlande. En DMX, reliez-les en série avec des câbles XLR et terminez par une résistance de terminaison.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais regarder directement la LED. Utiliser uniquement à l'intérieur. Éviter l'exposition à la pluie ou à l'humidité. Maintenir une distance minimale de 50 cm des murs. Débrancher avant toute maintenance. Tenir hors de portée des enfants.

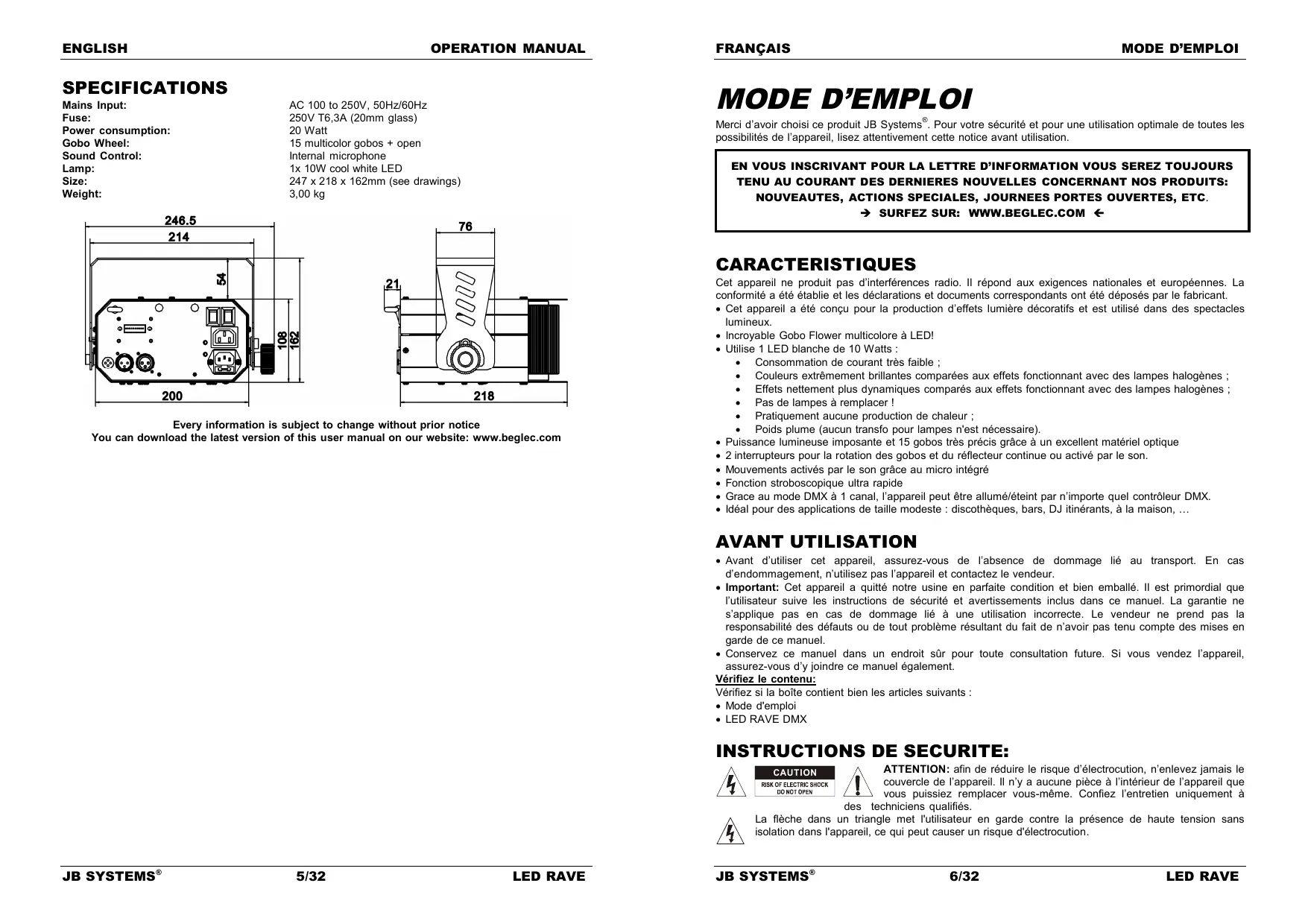

MODE D'EMPLOI LED RAVE JBSYSTEMS

ATTENTION: DANGER! n'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Incroyable Gobo Flower multicolore à LED ! Utilise 1 LED blanche de 10 Watts :
• Consommation de courant très faible; Couleurs extrêmement brillantes comparées aux effets fonctionnant avec des lampes halogènes;
• Effets nettement plus dynamiques comparés aux effets fonctionnant avec des lampes halogènes;
• Pas de lampes à remplaçer!
• Pratiquement aucune production de chaleur;
• Poids plume (aucun transfo pour lampes n'est nécessaire).
• Puissance lumineuse imposante et 15 gobos très précis grâce à un excellent matériel optique
• 2 interrupteurs pour la rotation des gobos et du réflecteur continue ou activée par le son.
• Mouvements actifs par le son grâce au micro intégré
• Fonction stroboscopique ultra rapide. Grâce au mode DMX à 1 canal, l'appareil peut être allumé/éteint par n'importe quel contrôleur DMX.
• Idéal pour des applications de taille modeste : discothèques, bars, DJ itinérants, à la maison,...

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si la boîte contient bien les articles suivants :

Mode d'emploi - LED RAVE DMX

Instructions de sécurité:

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à

des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Un effet lumière neuf peut provoquer de la fumée et/ou une odeur non souhaitée, qui devrait disparaître après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Avec un objet contenant un liquide, tels que des vases, ne peut être place sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'appareil peut atteindre 85°C. Ne pas toucher ces parois à mains nues en cours de fonctionnement. Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Laissez l'appareil refroidir environ 10 minutes avant de replacer l'ampoule ou d'effectuer des réparations.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon doit être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsqu'il vous spécifie l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être replacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

1. Lentille : tournez la lentille pour régler la netteté de la projection des gobos
2. Support de fixation, pourvu d'un bouton de serrage et d'un trou pouvant recevoir un crochet de fixation.
3. Module de refroidissement de la LED: ne pas recouvrir afin d'assurer un bon refroidissement de la LED!
4. Entrée de l'alimentation secteur, avec prise IEC et fusible incorporé. Connectez le câble d'alimentation fourni à cette prise.
5. Sortie d'alimentation secteur par prise IEC : permet d'alimenter facilement le LED RAVE suivant en utilisant des cables IEC m/f (max 60 appareils peuvent être alimentés de cette façon)
6. Micro intégré
7. Entrée DMX : connecteur XLR mâle à 3 broches utilisé pour connecter des câbles DMX universels. Cette entrée reçoit ses instructions d'un contrôleur DMX.
8. Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter le Led Rave à l'appareil qui suit dans la chaîne DMX
9. Interrupteurs DIP utilisés pour régler l'adresse DMX de départ de l'appareil.
10. Interrupteur de la roue à gobos:

Position 0: la roue à gobos ne tourne pas Position I: la roue à gobos tourne à une vitesse constante Position II: la roue à gobos tourne au rythme de la musique

1. Reflector dish switch:
2. Position 0: le réflecteur ne tourne pas
3. Position I: le réflecteur tourne à une vitesse constante
4. Position II: le réflecteur tourne au rythme de la musique

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 10cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit bien fixe, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour les contrôleurs des équipements lumineux intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble balancé de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous ne devez utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas!

90~120 ohm resistor

Assurez-vous que les appareils sont tous branchés sur le secteur.

• Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôleur il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les interrupteurs DIP pour créer une adresse de départ correcte :

Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	Pas de fonction

On peut combiner les valeurs de ces interrupteurs de manière à broyer n'importe quelle adresse de départ entre 1 et 512 :

Réglage adressé = 01

→ int. 1 = ON

valeur = 1

Réglage adressé = 05

→ int. 1 + 3 = ON

value = 1 + 4 = 5

Réglage adressé = 09

int. 1 + 4 = ON

1 + 8 = 9

Réglage adressé = 13

int. 1 + 3 + 4 = ON

value = 1 + 4 + 8 = 13

Réglage adressé : 62

int. 2 + 3 + 4 + 5 + 6 = ON

value = 2 + 4 + 8 + 16 + 32 = 62

Instructions d'utilisation

1. Un seul appareil en mode autonome :

Connectez simplement l'appareil au secteur et mettez de la musique. L'appareil commencera fonctionner automatiquement.

1. Mode DMX:

Quand les appareils sont connectés en mode DMX, ils peuvent être contrôlés en suivant les instructions du tableau DMX ci-contre:

• Débranche systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protégerr l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyés mensuellement. L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimis îner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation:

Fusible:

Consommation :

Roue a gobos:

Contrôle du son:

Ampoule:

Dimensions :

Poids:

AC 100 à 250V, 50Hz/60Hz

250V 6,3A, de type lent (20mm verre)

20 watts

15 gobos multicolores + ouvert

Microphone interne

1 LED de 10W (blanc froid)

247× 218× 162mm (voir dessin ci-dessous)

3,00kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
