Produkttyp	LED-Projektor Gobo Flower-Effekt
Lichtquelle	1 kalte weiße LED 10 W
Anzahl der Gobos	15 mehrfarbige Gobos + offen
Gobo-Rotation	Aus, Dauerbetrieb oder Tonsteuerung (Schalterauswahl)
Reflektor-Rotation	Aus, Dauerbetrieb oder Tonsteuerung (Schalterauswahl)
Steuerungsmodus	Autonom (Tonreaktion) oder DMX512 (1 Kanal)
DMX-Anschlüsse	XLR 3-polig Ein- und Ausgang
Stromversorgung	AC 100-250 V, 50/60 Hz
Leistungsaufnahme	20 W
Sicherung	250 V 6,3 A, träge (Glas 20 mm)
Abmessungen	247 × 218 × 162 mm
Gewicht	3,00 kg
Max. Umgebungstemperatur	45 °C
Max. Oberflächentemperatur	85 °C
Schutzart	Nur Innenbetrieb
Stroboskopfunktion	Ja, ultraschnell, über DMX aktivierbar
Schärfeeinstellung	Durch Drehen der Frontlinse
Montage	Befestigungsbügel mit Hakenloch (Sicherungsseil erforderlich)
Reinigung der Optiken	Außen: alle 30 Tage; Innen: alle 90 Tage (durch qualifiziertes Personal)
Wartung	Jährliche Überprüfung von Schrauben, Halterungen, Kabeln und Optiken
Mitgeliefertes Zubehör	IEC-Netzkabel, Bedienungsanleitung
Konformität	Nationale und europäische Normen

Häufig gestellte Fragen - LED RAVE JBSYSTEMS

Wie stelle ich den autonomen Modus (Tonreaktion) ein?

Schließen Sie das Gerät einfach an das Stromnetz an und spielen Sie Musik ab. Die Drehschalter (Gobo und Reflektor) müssen auf Position II stehen für Tonaktivierung.

Wie schließe ich den LED RAVE per DMX an?

Verwenden Sie ein XLR 3-poliges Kabel (Pin 1 = Masse, 2 = Signal -, 3 = Signal +). Adressieren Sie das Gerät über die DIP-Schalter (binärer Wert 1 bis 512). Beenden Sie die Kette mit einem Abschlusswiderstand 90-120 Ohm.

Wie stelle ich die DMX-Adresse ein?

Die DIP-Schalter 1 bis 9 entsprechen den Werten 1, 2, 4, 8, 16, 32, 64, 128, 256. Addieren Sie die Werte der Schalter in Stellung ON, um die Adresse zu erhalten. Zum Beispiel ergibt DIP 1 und 3 ON 1+4=5.

Welche Rotationsmodi sind verfügbar?

Die Schalter ermöglichen: Position 0 = Stopp, Position I = Dauerrotation, Position II = Rotation im Takt der Musik (eingebautes Mikrofon).

Wie installiere ich das Gerät in der Höhe?

Verwenden Sie eine zertifizierte Halterung, die das 10-fache des Gerätegewichts trägt. Befestigen Sie ein sekundäres Sicherungsseil (Widerstand 12× Gewicht). Montieren Sie außerhalb der Reichweite des Publikums. Die Installation muss von einem Fachmann durchgeführt werden.

Was tun, wenn das Gerät nicht auf Ton reagiert?

Überprüfen Sie, ob das eingebaute Mikrofon nicht blockiert ist und die Schalter auf Position II stehen. Stellen Sie sicher, dass die Lautstärke ausreichend ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie tausche ich die Sicherung aus?

Trennen Sie das Gerät vom Netz. Die Sicherung befindet sich im Sicherungshalter neben dem IEC-Stecker. Ersetzen Sie sie nur durch eine Sicherung 250V 6,3A träge (Glas 20 mm).

Wie ist die Reinigungsprozedur für die Optiken?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Reinigen Sie die äußeren Linsen alle 30 Tage mit einem weichen Tuch und Glasreiniger. Für innen wenden Sie sich alle 90 Tage an einen qualifizierten Techniker.

Kann man mehrere LED RAVE in Reihe schalten?

Ja, über die IEC-Ausgangsbuchse. Bis zu 60 Geräte können in einer Daisy-Chain versorgt werden. Bei DMX verbinden Sie sie in Serie mit XLR-Kabeln und beenden mit einem Abschlusswiderstand.

Was sind die wichtigsten Sicherheitsvorkehrungen?

Niemals direkt in die LED schauen. Nur im Innenbereich verwenden. Regen oder Feuchtigkeit vermeiden. Mindestabstand von 50 cm zu Wänden einhalten. Vor Wartungsarbeiten Netzstecker ziehen. Außerhalb der Reichweite von Kindern aufbewahren.

BEDIENUNGSANLEITUNG LED RAVE JBSYSTEMS

Bedienungsanleitung DE

WARNING: GEFAHR! Setzen sie die Linse niemals direkter Sonneneinzahlung aus, auch nicht für eine kurze Zeit! Die direkte Sonneneinzahlung kann das Gerät zerstären oder zum brennen bringen!

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES-DESHACERSE DELAPARATO

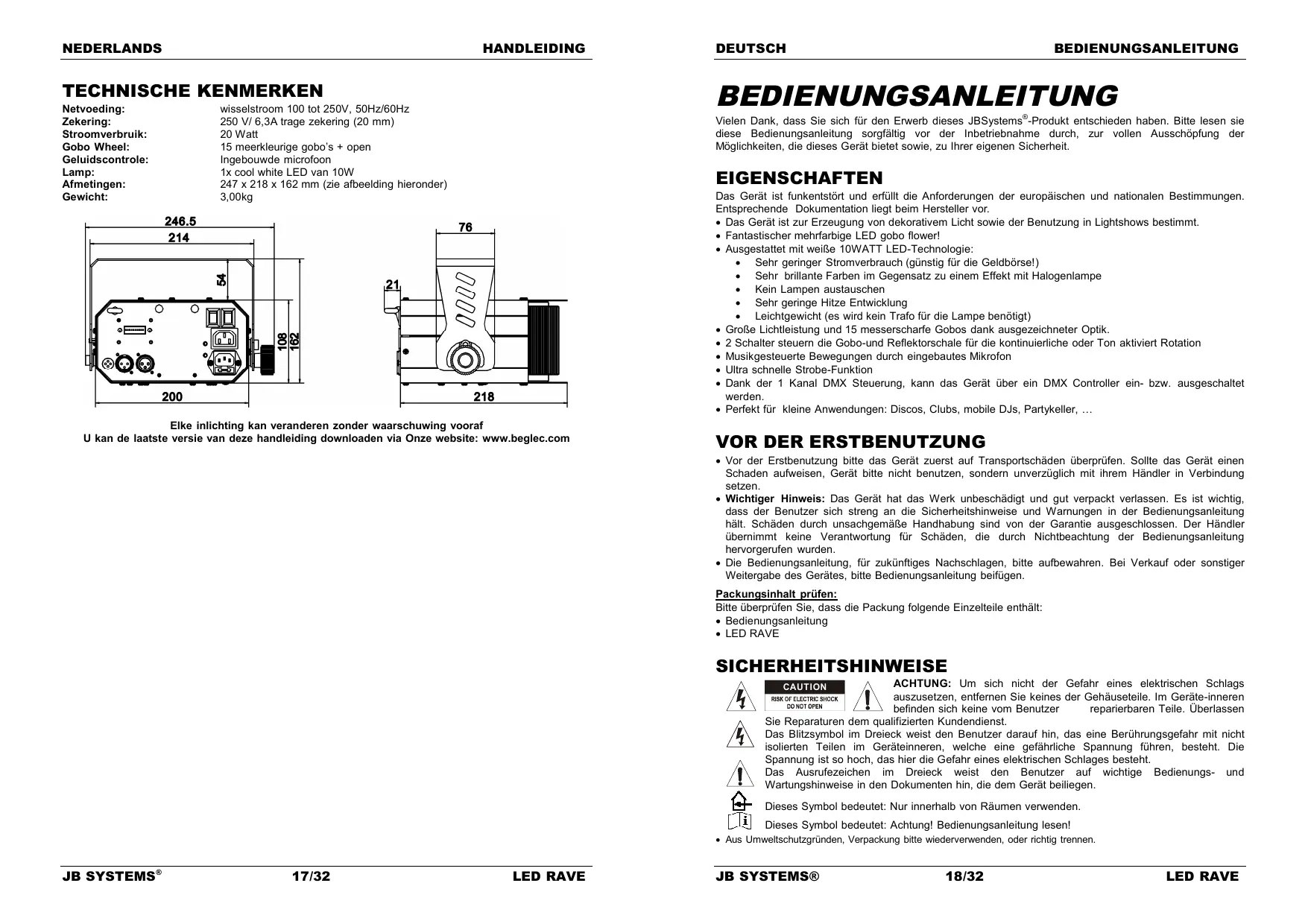

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 100 tot 250V, 50Hz/60Hz

Zekering: 250 V/6,3A trage zekering (20 mm)

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
• Fantastischer mehrfarbige LED gobo flower!
  Ausgestattet mit weiß 10WATT LED-Technologie:

Sehr geringer Stromverbrauch (günstig für die Geldbörse!)
Sehr brillante Farben im Gegensatz zu einem Effekt mit Halogenlampe
- Kein Lampen austauschen
Sehr geringe Hitze Entwicklung
- Leichtgewicht (es wird kein Trafo für die Lampe benötigt)

• Großte Lichtleistung und 15 messerscharfe Gobos dank ausgezeichneter Optik.
• 2 Schalter steuern die Gobo-und Reflektorschale für die kontinuierliche oder Ton aktiviert Rotation
• Musicgesteuerte Bewegungen durch eingebautes Mikrofon
• Ultra Schnelle Strobe-Funktion
• Dank der 1 Kanal DMX Steuerung, kann das Gerät über ein DMX Controller ein- bzw. ausgeschaltet werden.
• Perfekt für keine Anwendungen: Discos, Clubs, mobile DJs, Partykeller, ...

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
LED RAVE

SICHERHEITSHINWEISE

CAUTION

KOEEL

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags aussusetzen, entfern Sie keines der Gehaussteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
  Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen lassen, Kurzschluß oder Fehlfungk tion kon den Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflambaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebs nicht mit blosten Händen anfassen.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkuhlzeit einhalten.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlusses nur durch qualifiziertes Fachpersonal überprüften lessen.
• Sicherstellen, daß Netzspannung mit Geräteaufkreber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
• Ausschließlich vorschfristsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzten und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

BESCHREIBUNG

1. Objektiv: Schalten Sie die Linse, um den Fokus zu ändern und scharfe Bilder zu erhalten
2. Deckenhalterung mit 1 Drehknöpfe zum Festschauben und zum befestigen einen Montagehaken.

3. Großer Kuhlkorper für die 10W LED: nicht abdecken!

4. Netzanschluss mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den Netzstecker.

5. Netzausgang mit IEC-Anschlussdose: Sie können ein spezielle IEC Stromkabel benutzten, um diesen Ausgang einfacher mit dem Netzeingang des folgenden LED RAVE zu verbinden. (max. 60 Geräte können sie verbinden)
6. Internes Mikro
7. DMX-Eingang: 3-poliger XLR-Stecker zum Anschlieben von gängigen DMX-Kabeln. Dieser Eingang erhält Befehle von einem DMX-Controller.
8. DMX-Ausgang: 3-polige XLR-Buchse zum Anschlieben des Led Rave an das nachfolgende Gerät in der DMX-Kette
9. DIP-Schalter zur Einstellung der DMX-Startadresse des Geräts.
10. Gobo Schalter:

Position 0: ausschalten der Rotation der Goborad
- Position I: Goborad rotiert mit konstanter Geschwindigkeit
- Position II: Goborad rotiert im Rhythmus der Musik

1. Reflektor Schalter:

Position 0: ausschalten der Rotation der Reflektor
- Position I: Reflektor rotiert mit einer konstanten Geschwindigkeit
- Position II: Reflektor rotiert im Rhythmus der Musik

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installmenten,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 10cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
  Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Gerats von mehr als 20~cm verhindert, sollte die Befestigung brechen.
• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ELEKTKINSTALLATION + ADDRESSIERUNG

Wichtig: Die Elektroinstallation sollte nur von Fachleuten in Übereinstimmung mit den in Ihr dem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführrt werden.

Elektroinstallation im DMX-Modus:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controler und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).
• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.

Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)

Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 werden nicht verwendet

• Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter Kabel, das Funktioniert nicht!

• Stellen Sie sicher, dass alle Geräte ans Netz angeschlossen sind.

Jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er kenken, welche Befehle des Controllers er entschlussen muss. Im folgenden Abschnitt erhalten Sie eine Anleitung zum Einstellen der DMX-Adressen.

Einstellen der DIP-Schalter, um die richtige Startadresse zu erhalten:

Jeder der ersten 9 DIP-Schalter entspricht einem bestimmen DMX-Wert:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Wert	1	2	4	8	16	32	64	128	256	nicht benutzt

Sie können die Werte dieser Schalter kombinieren, um gleich welche Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01 → Schalter 1=ON Werte: 1

Anfangsadresse = 05 Schalter 1 + 3 = ON Werte: 1 + 4 = 5
Anfangsadresse = 09 Schalter 1 + 4 = ON Werte: 1 + 8 = 9
Anfangsadresse = 13 Schalter 1 + 3 + 4 = ON Werte: 1 + 4 + 8 = 13

Anfangsadresse = 62

2 + 4 + 8 + 16 + 32 = 62

→ Schalter 2 + 3 + 4 + 5 + 6 = ON

Werte:

BEDIENUNGSCANLEITUNG

1. Standalone 1 Gerät:
   Schließen Sie die Einheit einfach ans Netz und schalten Sie Musik ein. Die Einheit beginnnt automatisch zu arbeiten.
2. DMX-modus:

Wenn die Geräte im DMX-Modus angeschlossen sind, können sie gemäß dem DMX-Diagramm gesteuert werden:

• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.

• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung zeigen.

• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.

• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneert werden.
• Zur Vermeidung von Überhitzung mösen die Ventilatoren (sofern vorhanden) und Lüftungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsmittelviete hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.

• Alle Teile stets gut abtrocknen.
• AuBere Optik mindestens alle 30 Tage saubern.
• Innere Optik mindestens alle 90 Tage säubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifizierten Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung: ≈ 100 bis 250V 50Hz / 60Hz

Sicherung: 250V / 6,3A langsame Sicherung (20mm Glas)

Energieverbrauch: 20 Watt

Goborad: 15 mehrfarbige gobos + open

Klangregler: Eingebautes Mikrofon

Lichtquelle: 1x 10W cool white LED

Abmessungen: 247 × 218 × 162 ~mm (siehe Zeichnung)

Gewicht: 3,00kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neuste Version dieser Benutzerhandbuches von unserer Website herunterlagen:

www.beglec.com
