BEDIENUNGSANLEITUNG MYSTERY LED JBSYSTEMS

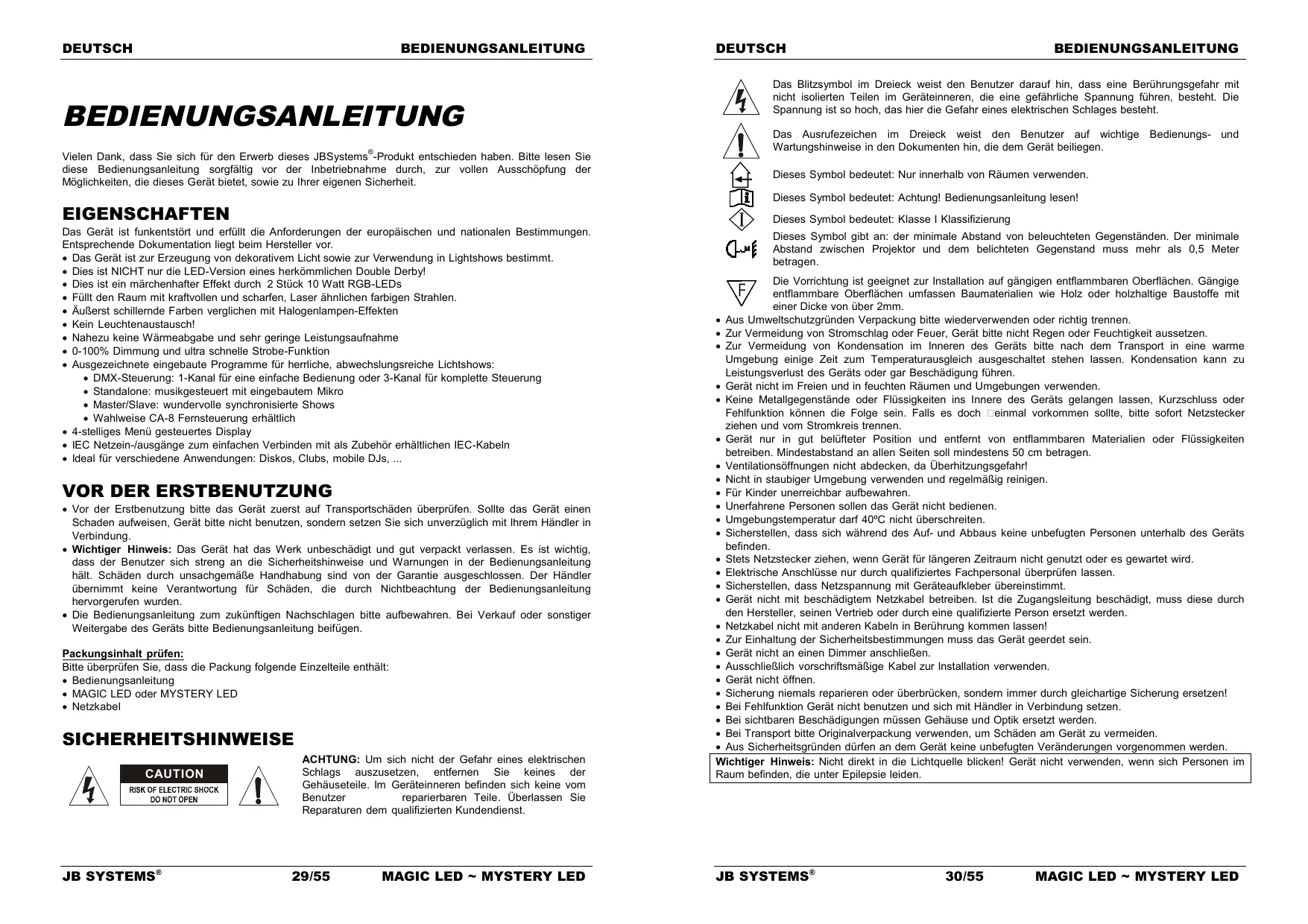

MAGIC LED ~ MYSTERY LED DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems®-Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Klasse I Klassifizierung

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.  Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.  Dies ist NICHT nur die LED-Version eines herkömmlichen Double Derby!  Dies ist ein märchenhafter Effekt durch 2 Stück 10 Watt RGB-LEDs  Füllt den Raum mit kraftvollen und scharfen, Laser ähnlichen farbigen Strahlen.  Äußerst schillernde Farben verglichen mit Halogenlampen-Effekten  Kein Leuchtenaustausch!  Nahezu keine Wärmeabgabe und sehr geringe Leistungsaufnahme  0-100% Dimmung und ultra schnelle Strobe-Funktion  Ausgezeichnete eingebaute Programme für herrliche, abwechslungsreiche Lichtshows:  DMX-Steuerung: 1-Kanal für eine einfache Bedienung oder 3-Kanal für komplette Steuerung  Standalone: musikgesteuert mit eingebautem Mikro  Master/Slave: wundervolle synchronisierte Shows  Wahlweise CA-8 Fernsteuerung erhältlich  4-stelliges Menü gesteuertes Display  IEC Netzein-/ausgänge zum einfachen Verbinden mit als Zubehör erhältlichen IEC-Kabeln  Ideal für verschiedene Anwendungen: Diskos, Clubs, mobile DJs, ...

VOR DER ERSTBENUTZUNG

 Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung.  Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.  Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geräts bitte Bedienungsanleitung beifügen. Packungsinhalt prüfen: Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält:  Bedienungsanleitung  MAGIC LED oder MYSTERY LED  Netzkabel

SICHERHEITSHINWEISE JB SYSTEMS®

BEDIENUNGSANLEITUNG Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!

EIGENSCHAFTEN CAUTION DEUTSCH ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

MAGIC LED ~ MYSTERY LED Dieses Symbol gibt an: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 0,5 Meter betragen. Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm.  Aus Umweltschutzgründen Verpackung bitte wiederverwenden oder richtig trennen.  Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen.  Zur Vermeidung von Kondensation im Inneren des Geräts bitte nach dem Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich ausgeschaltet stehen lassen. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.  Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.  Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen.  Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen.  Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!  Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.  Für Kinder unerreichbar aufbewahren.  Unerfahrene Personen sollen das Gerät nicht bedienen.  Umgebungstemperatur darf 40ºC nicht überschreiten.  Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.  Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.  Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen.  Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.  Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.  Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen!  Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.  Gerät nicht an einen Dimmer anschließen.  Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden.  Gerät nicht öffnen.  Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!  Bei Fehlfunktion Gerät nicht benutzen und sich mit Händler in Verbindung setzen.  Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.  Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.  Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

MAGIC LED ~ MYSTERY LED DEUTSCH BEDIENUNGSANLEITUNG BESCHREIBUNG DEUTSCH BEDIENUNGSANLEITUNG

 Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.  Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!  Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!  Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.  Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ELEKTRISCHE INSTALLATION + ADRESSIERUNG Wichtig: Die Elektroinstallation sollte nur von Fachleuten in Übereinstimmung mit den in Ihrem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführt werden.

1. Netzanschluss mit IEC Buchse zum Anschluss an die Steckdose 2. Netzausgang mit IEC Stecker: Sie können mit dem optionalen IEC Kabel diesen Netzausgang mit dem Netzeingang des nächsten Gerät verbinden (max 17 MAGIC/MYSTERY LED) 3. DMX-Eingangsstecker 4. DMX-Ausgangsstecker 5. ¼ " Buchse zum Anschluss eines optionalen CA-8-Controllers 6. Eingebautes Mikrofon 7. Halter mit zwei Schrauben auf jeder Seite und einem Montier loch um das Gerät in eine Montagevorrichtung zu bringen. 8. Optische Linsen: 14 Objektive für MAGIC LED und 28 Objektive für MYSTERY LED 9. Sicherheits-Ring Befestigen Sie die optionale Sicherheit Kabel hier 10. Slave LED: leuchtet auf, wenn das Gerät im Slave-Modus ist 11. Sound LED: blinkt im Takt der Musik wenn das Gerät im Audio-Modus ist 12. DMX LED: leuchtet auf, wenn das Gerät ein DMX-Signal erhält 13. Master LED: leuchtet auf, wenn das Gerät als Master geschaltet ist 14. MENU-Knopf: zum Wählen der verschiedenen Menüpunkte 15. DOWN-Knopf: zum Zurückgehen im Menü und zum Mindern der auf dem Display angezeigten Werte. 16. UP-Knopf: zum Vorwärtsgehen im Menü und zum Erhöhen der auf dem Display angezeigten Werte. 17. ENTER-Knopf: zum Bestätigen Ihrer Wahl. 18. DISPLAY zeigt die verschiedenen Menüs und die gewählten Funktionen an.

 Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.  Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.  Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.  Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Nähe von Sitzgelegenheiten installieren.  Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht aufnehmen kann.

MAGIC LED ~ MYSTERY LED Elektrische Installation von einem allein stehenden Gerät:  Stecken Sie einfach das Netzkabel ein. Die Gerät fängt sofort an im allein stehenden Modus zu arbeiten Anmerkung 1: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten. In Abschnitt „Bedienen des Geräts“ erfahren Sie mehr darüber. Anmerkung 2: Sollte kein Ausgang vorhanden sein, stellen Sie sicher, dass das Gerät im Master-Modus eingestellt ist (siehe nachstehend Kapitel) Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:  Schließen Sie 2 bis max. 16 Geräte mit hochwertig abgeschirmten Mikrofonkabeln an. Setzen Sie das erste Gerät der Kette in den Master-Modus, die übrigen müssen in den Slave-Modus gesetzt werden (SL1 oder SL2). Siehe nachstehend Kapitel für weitere Informationen.  Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.  Fertig! Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten. Elektroinstallation im DMX-Modus:  Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).  Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind. Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 nicht benutzt.

 Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwenden Sie niemals Y-Splitter Kabel, das funktioniert nicht!  Stellen Sie sicher, dass alle Geräte an das Netz angeschlossen sind.

MAGIC LED ~ MYSTERY LED DEUTSCH BEDIENUNGSANLEITUNG

 EINSTELLEN DER RICHTIGEN STARTADRESSE: Bitte im nachstehend Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jedes einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unmöglich, Ihnen in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einzustellen haben. Das hängt vollständig von dem verwandten Controller ab… Also, bitte lesen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist. DMX- KONFIGURATION DES MYSTERY LED & MAGIC LED: 1 KANAL MODUS

3 KANAL MODUS DEUTSCH BEDIENUNGSANLEITUNG DMX512 Einstellung Adresse Zum Einstellen der Startadresse in DMX Einstellung.  MENU-Taste drücken bis im Display angezeigt wird.  EINGABE (ENTER) drücken und das Display beginnt zu blinken.  Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern. Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung)  Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren. Channel Mode Zum Einstellen der Anzahl DMX- Kanäle.  Drücken Sie MENU, bis im Display angezeigt wird.  Drücken Sie ENTER, damit beginnt das Display zu blinken.  Benutzen Sie den DOWN- und UP-Knopf um den (1-Kanal) oder (3-Kanal) Modus zu wählen.  Nach der Modusauswahl drücken Sie ENTER zum Einstellen (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden)  Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

2 DMX-Modi sind verfügbar: 1CH und 3CH- Modus: 1-Kanal-Modus: Sehr Benutzerfreundlicher Modus: Sie benötigen nur ein DMX Kanal um einen von 11 vorprogrammierten Chases auszuwählen oder Sie können den Effekt Commander zum ein- und ausschalten benutzen (Sie benötigen kein Switch Pack). 3-Kanal-Modus: Für komplette Steuerung.  Kanal 1: Dimmer + Blitz  Kanal 2: Wählen Sie einen der 32 verfügbaren Farbkombinationen.  Kanal 3: Drehzahl und Richtung HAUPTMENÜ:  Um eine der Menüoptionen auszuwählen, drücken Sie den MENU-Knopf so oft bis die gewünschte Option auf dem Display erscheint.  Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.  Mit ABWÄRTS und AUFWÄRTS wählen Sie die gewünschte Menüoption.  Wenn die gewünschte Menüoption ausgewählt ist, mit EINGABE (ENTER) bestätigen. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENÜ-Taste. Im Nachfolgenden ist die Menüstruktur dargestellt.

Betriebsmodus: Zum Einstellen des Geräts im Master- oder Slave-Modus.  MENÜ-Taste drücken bis im Display angezeigt wird.  Drücken Sie den ENTER-Knopf, der aktuelle Betriebsmodus beginnt auf dem Display zu blinken  Benutzen Sie die DOWN- oder UP-Knöpfe um (Master), (Slave synchron mit dem Master) oder (2 light show – Slave führt das Gegenteil des Masters aus). Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung)  Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren. Showbetrieb Zum Auswählen eines der vorprogrammierten Shows bei Benutzung im Standalone oder Master/Slave-Modus  MENU-Taste drücken bis im Display erscheint.  Dann EINGABE (ENTER) drücken, die aktuelle Show beginnt auf dem Display zu blinken.  Benutzen Sie die DOWN- und UP-Knöpfe um eine der 8 vorprogrammierten Shows (show 0) bis (show 8) auszuwählen  Wenn die richtige Show auf dem Display blinkt, drücken Sie den ENTER-Knopf um sie abzuspeichern. (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).  Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren. Sound Mode Zum Auswählen des gewünschten Sound-Modus zum Auslösen der Shows.

MAGIC LED ~ MYSTERY LED DEUTSCH BEDIENUNGSANLEITUNG

 MENU-Taste drücken bis im Display angezeigt wird.  EINGABE (ENTER) drücken.  Benutzen Sie die DOWN- und UP-Knöpfe um einen der möglichen Moden zu wählen:  (sound modus an)  Die Show wird über das interne Mikrofon gesteuert.  (sound modus aus)  Die Show wird über die Geschwindigkeit geregelt.  Sobald Sie den richtigen Modus ausgewählt haben, drücken Sie die ENTER-Taste zur Bestätigung.  Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren. Blackout Blackout: Wird kein DMX-Signal erkannt, geht das Gerät in Blackout. Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Master um. MENÜ-Taste drücken bis im Display erscheint. Dann EINGABE (ENTER) drücken, die aktuelle Auswahl beginnt auf dem Display zu blinken. Benutzen Sie den DOWN- und UP-Knopf um Y E S (Blackout) oder n o (kein Blackout) Modus zu wählen. Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).  Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.      

Led Display Display an: Display ist ständig eingeschaltet. Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung. MENÜ-Taste drücken bis im Display erscheint. Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder (Display ausgeschaltet, wenn nicht in Benutzung) auswählen.  Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).  Halten Sie die MENU-Taste ungefähr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.     

Display Umkehrung Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist. Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist. MENÜ-Taste drücken bis im Display blinkt (Normal Display) Mit EINGABE (ENTER) zu Betriebsart (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu (Normal Display) zurückkehren.  Zur Rückkehr zu den Funktionen MENÜ-Taste drücken.    

 Drücken Sie den ENTER-Knopf, um die Software-Version des Geräts anzuzeigen. Um zu den Funktionen zurückzugehen, drücken Sie den MENU-Knopf. Reset  Drücken Sie den MENU-Knopf bis im Display erscheint.  Drücken Sie die ENTER-Taste: Das Gerät setzt die Motoren wieder in ihre Start Position. HOME POSITION ANPASSEN:  Halten Sie die ENTER-Taste ungefähr 5 Sekunden gedrückt bis OPAN im Display erscheint.  EINGABE (ENTER) drücken.  Benutzen Sie den DOWN- und UP-Knopf um die Ausgangsposition (-127, +127) des Motors fest zu legen  Drücken Sie die ENTER-Taste, um zu bestätigen, oder drücken Sie MENU, um den Offset-Modus ohne Änderungen zu verlassen

BEDIENUNG DES GERÄTS Sie können das o o o

 MASTER hat 8 vorprogrammierte Shows: Sie können (show 0) bis (show 8) direkt im Menü des Mastergeräts wählen.  UNTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführen  im Menü der Untergeräte zu Option gehen und auswählen: o  Normal Untergerät: Untergerät arbeitet synchron mit Hauptgerät. o  2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.  MIT EASY CONTROLLER: Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller”. Diesen kleinen Controller einfach an der 1/4” Buchse des Hauptgeräts anschließen und dann folgende Funktionen steuern: Standby

Stundenzähler Zur Anzeige der Arbeitsstunden des Geräts.  MENÜ-Taste drücken bis im Display erscheint.  Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.  Zur Rückkehr zu den Funktionen MENÜ-Taste drücken.

 Drücken Sie den MENU-Knopf bis

im Display erscheint.

MAGIC LED ~ MYSTERY LED Gerät auf 3 verschiedene Weisen bedienen: Als Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen Mit Easy Controller Mit Universal DMX Controller (1- & 3-Kanal DMX-Modus)

 ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN: Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen lassen wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erste Gerät die nachfolgenden Geräte und erzeugt eine automatische, musikgesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchron mit der Musik. Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menü des Hauptgeräts AUSgeschaltet ist, anderenfalls passiert gar nichts! Mehr dazu bitte im Kapitel „Einstellanleitung” nachlesen.

Selbst-Test  MENÜ-Taste drücken bis im Display erscheint.  Drücken Sie die ENTER-Taste: Das Gerät beginnt das Selbst-Test-Programm.  Zur Rückkehr zu den Funktionen MENÜ-Taste drücken.

Software-Version: Zum Anzeigen der Software-Version des Geräts.

BEDIENUNGSANLEITUNG Function

Blackout des Geräts 1/ Synchroner Strobe Show 1-8 2/ Asynchroner Strobe 3/ Sound Strobe

Geschwindigkeit 1/ Langsam 2/ Mittel 3/ Schnell

WARTUNG UND INSTANDHALTUNG

 Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.  Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat. Während der Wartung sind folgende Punkte ganz besonders zu beachten:  Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.

MAGIC LED ~ MYSTERY LED DEUTSCH BEDIENUNGSANLEITUNG

 Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung aufweisen.  Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.  Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.  Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden.  Gerät innen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.  Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen.  Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.  Alle Teile stets gut abtrocknen.  Äußere Optik mindestens alle 30 Tage säubern.  Innere Optik mindestens alle 90 Tage säubern. Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführen zu lassen!

TECHNISCHE EINZELHEITEN Netzspannung: Leistungsaufnahme: Sicherung: Klangregler: DMX Anschlüsse: Lichtquelle: Abmessungen: Gewicht:

≈ 230V, 50Hz 34 Watt 250V / 6,3A langsame Sicherung (20mm Glas) Eingebautes Mikrofon 3-pin XLR Stecker/Buchse 2x Tri-color 10Watt LEDs 296 x 271 x 140mm MAGIC LED: 4,0kg MYSTERY LED: 3,8kg

ANTES DEL USO Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.beglec.com
