Produkttyp	Dekorative LED-Beleuchtung
Marke	JBSYSTEMS
Modell	MAGIC LED II
Abmessungen	296 × 271 × 140 mm
Gewicht	4,1 kg
Stromversorgung	AC 230V, 50Hz
Leistungsaufnahme	34 Watt
Sicherung	250V 6,3A träge (20mm Glas)
Leuchtmittel	2x 4-Farb-LED (RGBW) mit je 10 Watt
DMX-Kanäle	1 oder 3 Kanäle
DMX-Anschlüsse	XLR männlich/weiblich 3-polig
Soundsteuerung	Eingebautes Mikrofon
Betriebsmodi	Standalone, Master/Slave, DMX
Integrierte Programme	8 vorprogrammierte Shows (Show 0 bis 8)
Optionale Fernbedienung	CA-8 (Fernbedienung)
Hauptfunktionen	Dimmer, Stroboskop, Auswahl von 32 Farben, Rotation
Linsen	14 Linsen (MAGIC LED II)
Montage	Befestigungsbügel mit Klemmhebeln + Sicherungsöse
Mindestabstand zur beleuchteten Fläche	0,5 m
Maximale Betriebstemperatur	40°C
Schutzklasse	I
Verwendung	Nur für Innenräume
Wartung und Reinigung	Monatliche Reinigung der Lüftungsöffnungen und externen Optiken; jährliche interne Reinigung durch qualifiziertes Personal
Sicherheit	Nicht Regen/Feuchtigkeit aussetzen, Gerät nicht öffnen, Sicherungsseil verwenden, Sicherheitsabstände einhalten

Häufig gestellte Fragen - MAGIC LED II JBSYSTEMS

Wie installiere ich den MAGIC LED II im Master/Slave-Modus?

Schließen Sie die Geräte mit DMX-Kabeln (3-polig XLR) in einer Daisy-Chain an. Stellen Sie das erste Gerät auf Master (Menü SLAVE > MASTER) und die folgenden auf Slave (SL 1 oder SL 2). Das Master-Gerät sendet seine Shows automatisch an die Slaves.

Wie stelle ich die DMX-Startadresse ein?

Drücken Sie MENU, bis Rddr angezeigt wird, dann ENTER. Verwenden Sie DOWN/UP, um die Adresse auszuwählen (z.B. 001). Bestätigen Sie mit ENTER. Die Adresse muss mit der Ihres DMX-Controllers übereinstimmen.

Was tun, wenn das Gerät im DMX-Modus nicht reagiert?

Überprüfen Sie, ob das DMX-Kabel richtig angeschlossen ist und ob am letzten Gerät ein Abschlusswiderstand (90-120 Ohm) vorhanden ist. Stellen Sie sicher, dass die DMX-Adresse korrekt ist und der Controller ein Signal sendet (die DMX-LED sollte leuchten).

Wie aktiviere ich den soundgesteuerten Modus?

Gehen Sie ins Menü 501n (Sound), drücken Sie ENTER, wählen Sie dann on mit DOWN/UP und bestätigen Sie. Das eingebaute Mikrofon erkennt die Musik und synchronisiert die Effekte.

Welche Betriebsmodi sind verfügbar?

Drei Modi: Standalone (das Gerät spielt eine vorprogrammierte Show ab), Master/Slave (ein Master steuert mehrere Slaves) und DMX (Steuerung über Konsole). Der Standalone-Modus kann über Sound oder interne Geschwindigkeit gesteuert werden.

Wie verwende ich die optionale CA-8-Fernbedienung?

Schließen Sie die CA-8-Fernbedienung an die 6,3-mm-Klinkenbuchse des Geräts im Master-Modus an. Sie ermöglicht die Steuerung von Standby, Stroboskop (3 Typen), Auswahl der Shows 1 bis 8, Geschwindigkeit (langsam/mittel/schnell) und Soundmodus.

Welche Display-Einstellungen sind verfügbar?

Sie können das Display nach Inaktivität ausschalten (Menü LED > OFF) oder die Anzeige umkehren (Menü dSP > ENTER zum Umschalten zwischen normal und invertiert), nützlich wenn das Gerät hängt.

Wie reinige ich die Linsen des MAGIC LED II?

Verwenden Sie ein weiches Tuch und einen Glasreiniger. Reinigen Sie die externen Optiken alle 30 Tage und die internen Optiken alle 90 Tage. Die interne Reinigung sollte von einem qualifizierten Techniker durchgeführt werden.

Welcher Sicherheitsabstand ist einzuhalten?

Das Gerät muss mindestens 0,5 Meter von Wänden und beleuchteten Flächen entfernt installiert werden. Niemals direkt in die Lichtquelle blicken, um Augenschäden zu vermeiden.

Was tun bei schwerwiegender Fehlfunktion?

Ziehen Sie sofort den Netzstecker und kontaktieren Sie Ihren Händler. Versuchen Sie nicht, das Gerät selbst zu reparieren: Im Inneren befinden sich keine vom Benutzer reparierbaren Teile. Nur ein qualifizierter Techniker darf das Gerät öffnen.

BEDIENUNGSANLEITUNG MAGIC LED II JBSYSTEMS

Bedienungsanleitung DE

WARNING: GEFAHR! Setzen sie die Linse niemals direkter Sonneneinzahlung aus, auch nicht für eine kurze Zeit! Die direkte Sonneneinzahlung kann das Gerät zerstären oder zum brennen bringen!

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES-DESHACERSE DELAPARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

Netvoeding:

wisselstroom 230V 50 Hz

Stroomverbruik:

34 Watt

Zekering:

250 V/ 6,3A trage zekering (20 mm)

Geluidscontrole:

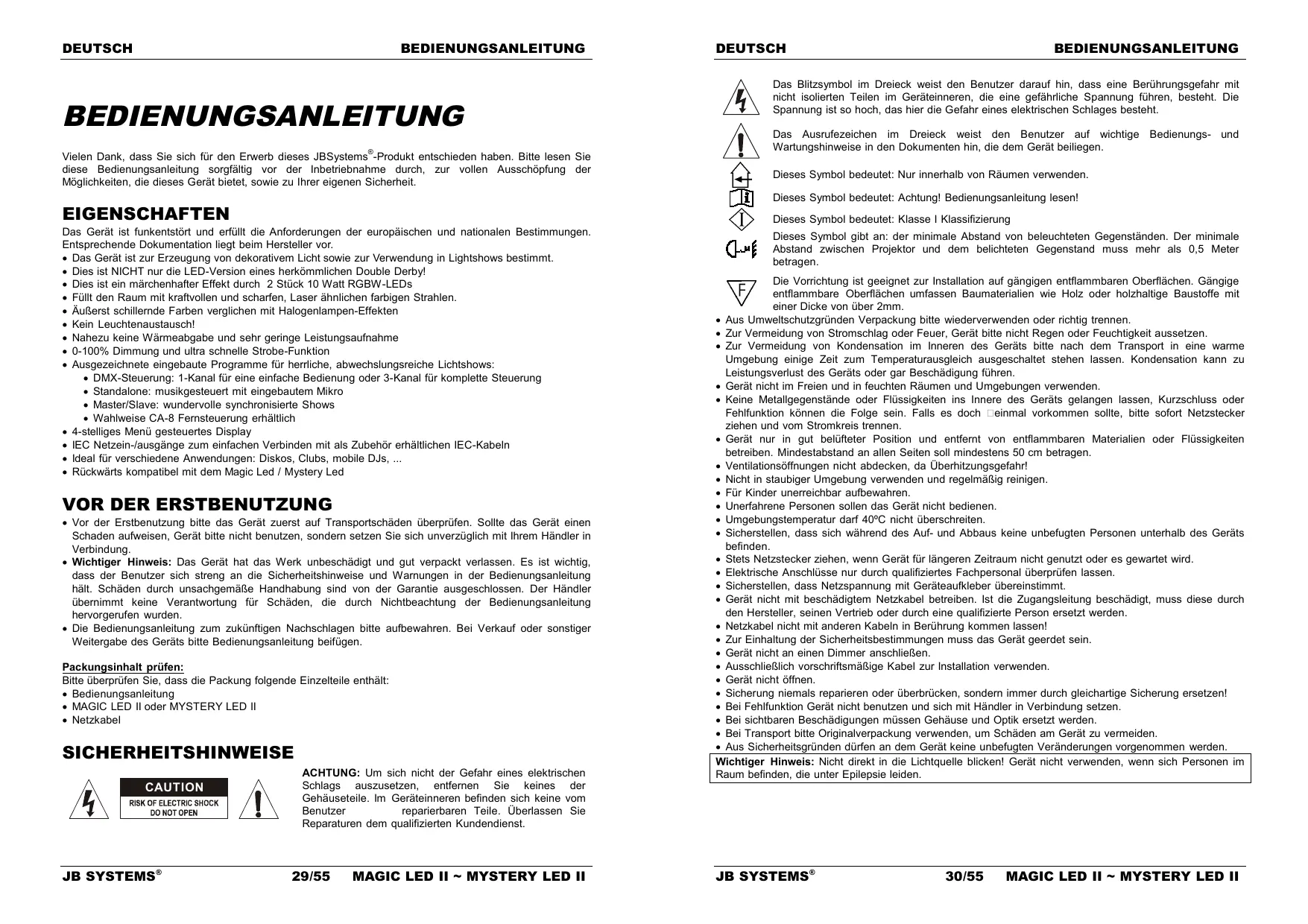

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Sie.
these Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Moglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.

• Dies ist NICHT nur die LED-Version eines herkömmlichen Double Derby!

• Dies ist ein märchenhafter Effekt durch 2 Stück 10 Watt RGBW-LEDs

• Füllt den Raum mit kraftvollen und scharfen, Laser ähnlichen farbigen Strahlen.

• Außerst schillernde Farben verglichen mit Halogenlampen-Effekten

• Kein Leuchtenaustausch!

• Nahezu keine Wärmeabgabe und sehr geringe Leistungsaufnahme

• 0-100% Dimmung und ultra schnelle Strobe-Funktion

• Ausgezeichnete eingebaute Programme für herrliche, abwechselungsreiche Lichtshows:

• DMX-Steuierung: 1-Kanal für eine einfache Bedienung oder 3-Kanal für komplette Steuerung

• Standalone: musikgesteuert mit eingebautem Mikro

• Master/Slave: wundervolle synchronisierte Shows
  Wahlweise CA-8 Fernsteuerung erhältlich

• 4-stelliges Menu gesteuertes Display

• IEC Netzein-/ausgabe zum einfen Verbinden mit als Zubehör erhältlichen IEC-Kabeln
• Ideal für verschiedene Anwendungen: Diskos, Clubs, mobile DJs, ...
• Rückwärts kompatibel mit dem Magic Led / Mystery Led

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden überprüfen.Sollethe Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mithemr Händler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
MAGIC LED II oder MYSTERY LED II
- Netzkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparatur dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen SchLAGs besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beilügen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse I Klassifizierung

Dieses Symbol gibt an: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 0,5 Meter betragen.

Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm.

• Aus Umweltschutzgründen Verpackungitte niederverwenden oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung eine Zeit zum Temperaturausgleich ausgescheltet stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlusses nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerä geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
• Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
  Gerat nicht offen.
• Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

BESCHREIBUNG

1. Netzanschluss mit IEC Buchse zum Anschluss an die Steckdose
2. Netzausgang mit IEC Stecker: Sie können mit dem optionalen IEC Kabel diesen Netzausgang mit dem Netzeingang des nachsten Gerät verbinden (max 17 MAGIC/MYSTERY LED II)
3. DMX-Eingangsstecker
4. DMX-Ausgangsstecker
5. 14 " Buchse zum Anschluss eines optionalen CA-8-Controllers
6. Eingebautes Mikrofon
7. Halter mit zwei Schrauben auf jeder Seite und einem Montier loch um das Gerät in eine Montagevorrichtung zu bringen.
8. Optische Linsen: 14 Objektive für MAGIC LED II und 28 Objektive für MYSTERY LED II
9. Sicherheits-Ring Befestigen Sie die optionale Sicherheit Kabel hier
10. Slave LED: leuchtet auf, wenn das Gerät im Slave-Modus ist
11. Sound LED: blinkt im Takt der Musik wenn das Gerät im Audio-Modus ist
12. DMX LED: leuchtet auf, wenn das Gerät ein DMX-Signal erhält
13. Master LED: leuchtet auf, wenn das Gerät als Master geschalteit ist
14. MENU-Knopf: zum Wahlen der verschiedene Menüpunkte
15. DOWN-Knopf: zum Zurückgehen im Menu und zum Mindern der auf dem Display angezeigten Werte.
16. UP-Knopf: zum Vorwartsgeben im Menu und zum Erhöhen der auf dem Display angezeigten Werte.
17. ENTER-Knopf: zum Bestätigen ihrer Wahl.
18. DISPLAY zeit die verschiedene Menus und die gewählten Funktionen an.

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursichen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installieren,weit entfern von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm erhalten.
• Gerat außerhalb der Reichweite von Personen und nicht in niedrigen Durchgangen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position wenigerstens das 10-fache Gerätegewicht aufnehmen kann.

Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
- Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
- Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
- Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
- Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ELEKTRISCHE INSTALLATION + ADRESSIERUNG

Wichtig: Die Elektroinstallation solle nur von Fachleuten in Übereinstimmung mit den in ihrer Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführt werden.

Elektrische Installation von einem allein stehenden Gerät:

• Stecken Sie einfach das Netzkabel ein. Die Gerät fängt那么简单 an im allein stehenden Modus zu arbeiten Anmerkung 1: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten. In Abschnitt „Bedieren des Geräts" erfahren Sie mehr darüber.

Anmerkung 2: Solte kein Ausgang vorhanden sein, stellen Sie richer, dass das Gerät im Master-Modus eingestellt ist (siehe nachstehend Kapitel)

Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:

• Schließen Sie 2 bis max. 16 Geräte mit hochwertig abgeschirmten Mikrofonkabeln an. Setzen Sie das erste Gerät der Kette in den Master-Modus, die übrigen*Müssen in den Slave-Modus gesetzt werden (SL1 oder SL2). Siehe nachstehend Kapitel für weitere Informationen.
• Vergewissem Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
  Fertig!

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten.

Elektroinstallation im DMX-Modus:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).

• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.
  Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
  Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 nicht benutzt.
• Um durch Interferenzen verursachte Fehl Funktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter Kabel, das Funktioniert nicht!
• Stellen Sie sicher, dass alle Geräte an das Netz angeschlossen sind.

EINSTELLLEN DER RICHTIGEN STARTADRESSE:

Bitte im nachstehend Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeder einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ihn in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwandten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

2 DMX-Modi sind verfügbar: 1CH und 3CH- Modus:

1-Kanal-Modus:

Sehr Benutzerfreundlicher Modus: Sie benötigen nur ein DMX Kanal um einen von 11 vorprogrammierten Chases auszuwahlen oder Sie konnen den Effekt Commander zum ein- und ausschalten benuten (Sie benötigen kein Switch Pack).

3-Kanal-Modus:

Für komplette Steuerung.

• Kanal 1: Dimmer + Blitz
• Kanal 2: Wahlen Sie einen der 32 verfügbaren Farbkombinationen.
• Kanal 3: Drehzahl und Richtung

HAUPTMENU:

• Um eine der Menüoptionen auszuwahlen, drücken Sie den MENU-Knopf so oft bis die gewünschte Option auf dem Display erscheint.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
• Mit ABWÄRTS und AUFWÄRTS wahren Sie die gewünschte Menüoption.
• Wenn die gewünschte Menüoption ausgewählt ist, mit EINGABE (ENTER) bestätigten. Nach 8 Sekunden keht das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENU-Taste. Im Nachfolgenden ist die Menüstruktur dargestellt.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drücken bis Hdr im Display angezeigt wird.
  EINGABE (ENTER) drucken und das Display beginnt zu blinken.
  Mit ABWARTS und AUFWARTS die DMX512 Adresse verändern.

Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung)

• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrückt um in den Betriebsmodus zusückzukehren.

Channel Mode

Zum Einstellen der Anzahl DMX-Kanäle.

• Drücken Sie MENU, bis Chid im Display angezeigt wird.
• Drucken Sie ENTER, damit beginn das Display zu blinken.
• Benutzen Sie den DOWN- und UP-Knopf um den 1 (1-Kanal) oder 3 (3-Kanal) Modus zu wahren.
• Nach der Modusauswahl drücken Sie ENTER zum Einstellen (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden)
• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Betriebsmodus:

Zum Einstellen des Geräts im Master- oder Slave-Modus.

• MENU-Taste drucken bis 5nD im Display angezeigt wird.
• Drücken Sie den ENTER-Knopf, der aktuelle Betriebsmodus beginnt auf dem Display zu blinken
• Benutzen Sie die DOWN- oder UP-Knöpfe um [Mastern], [Sl (Slave synchron mit dem Master) oder (2 light show - Slave führt das Gegenteil des Masters aus).

Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung)
- Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Showbetrieb

Zum Auswahlen eines der vorprogrammierten Shows bei Benutzung im Standalone oder Master/Slave-Modus

• MENU-Taste drucken bis 5hnd im Display erscheint
• Dann EINGABE (ENTER) drücken, die aktuelle Show beginnnt auf dem Display zu blinken.
• Benutzen Sie die DOWN- und UP-Knöpfle um eine der 8 vorprogrammierten Shows (show 0) bis (show 8) auszuwahlen
• Wenn die richtige Show auf dem Display blinkt, drücken Sie den ENTER-Knopf um sie abzuspeichern. (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Sound Mode

Zum Auswahlen des gewünschten Sound-Modus zum Auslösen der Shows.

• MENU-Taste drucken bis 500 im Display angezeigt wird.
  EINGABE (ENTER) drucken.
• Benutzen Sie die DOWN- und UP-Knöpfe um einen der möglichen Moden zu wahlen:
• [on] (sound modus an) Die Show wird über das interne Mikrofon gesteuet.
• (sound modus aus) Die Show wird über die Geschwindigkeit geregelt.
• Sobald Sie den richtigen Modus ausgewählten haben, drücken Sie die ENTER-Taste zur Bestätigung.
• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Blackout

• Blackout: Wird kein DMX-Signal erkannt, besteht das Gerät in Blackout.
• Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Master um.
• MENU-Taste drucken bis blfd im Display erscheint.
• Dann EINGABE (ENTER) drücken, die aktuelle Auswahl beginnnt auf dem Display zu blinken.
• Benutzen Sie den DOWN- und UP-Knopf um YES (Blackout) oder NO (kein Blackout) Modus zu wahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Led Display

• Display an: Display ist ständig eingeschaltet.
• Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.
• MENU-Taste drucken bis LEd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Display Umkehrung

• Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.
• Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.
• MENU-Taste drucken bis [GSP] im Display blinkt (Normal Display)
• Mit EINGABE (ENTER) zu Betriebsart DSIP(Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu (Normal Display) zurückkehren.
• Zur Rückkehr zu den Funktionen MENÜ-Taste drucken.

Selbst-Test

• MENU-Taste drucken bis ESE im Display erscheint.
• Drücken Sie die ENTER-Taste: Das Gerät beginnnt das Selftest-Programm.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drucken bis FhrS im Display erscheint
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENTÜ-Taste drücken.

Software-Version:

Zum Anzeigen der Software-Version des Geräts.

• Drucken Sie den MENU-Knopf bis [Uer] im Display entscheid.
• Drücken Sie den ENTER-Knopf, um die Software-Version des Geräts anzuzeigen.

Um zu den Funktionen zurückzugehen, drücken Sie den MENU-Knopf.

Reset

• Drücken Sie den MENU-Knopf bis ESEL im Display erscheint.
• Drucken Sie die ENTER-Taste: Das Gerät setzen die Motoren wieder in ihre Start Position.

HOME POSITION ANPASSEN:

• Halten Sie die ENTER-Taste ungefahr 5 Sekunden gedrückt bis OPAN im Display erscheint.
  EINGABEEENTER) drucken.
  Benutzen Sie den DOWN- und UP-Knopf um die Ausgangsposition (-127, +127) des Motors fest zu legen
• Drücken Sie die ENTER-Taste, um zu bestätigten, oder drücken Sie MENU, um den Offset-Modus ohne Änderungen zu verlassen

BEDIENUNG DES GERÄTS

Sie konnen das Gerät auf 3 verschiedene Weisen bedieten:

O Als Haupt-/Untergerat mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller (1- & 3-Kanal DMX-Modus)

ALS HAUPT-/UNTERGERAT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen setzen wollen. Durch Verbindung der Geräte in Haupt-/Untergräte steuert das ersten Gerät die nachfolgenden Geräte und erzeugt eine automatische, musikgesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchro n mit der Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgerats AUSgeschaltet ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel „Einstellanleitung" nachlesen.

• MASTER hat 8 vorprogrammierte Shows: Sie können (show 0) bis (show 8) direkt im Menu des Mastergerats wahren.
• UTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführen → im Menu der Untergeräte zu Option SLND gehen und auswahlen:

Normal Untergerät: Untergerät arbeitet synchron mit Hauptgerät.
2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Diesen keinen Controller einfach an der 1/4" Buchse des Hauptgerats anschließen und dann folgende Funktionen steuern:

Standby	Blackout des Geräts
Function	1/ Synchroner Strobe 2/ Asynchroner Strobe 3/ Sound Strobe	Show 1-8	Geschwindigkeit 1/ Langsam 2/ Mittel 3/ Schnell
Mode	(LED AUS)	(LED AN)	LED blinken

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonderss verschutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage saubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

≈ 230V 50Hz

Leistungsaufnahme:

34 Watt

Sicherung:

250V / 6,3A langsame Sicherung (20mm Glas)

Klangregler:

Eingebautes Mikrofon

DMX Anschlüsse:

3-pin XLR Stecker/Buchse

Lichtquelle:

Technische Änderungen können auch ohne Vorankfindigung vorgenommen werden!
Sie konnen sich die neueste Version dieser Benutzerhandbuch von unserer Website herunterladen: www.beglec.com
