Tipo de produto	Projetor LED efeito Gobo Flower
Fonte luminosa	1 LED branca fria de 10 W
Número de gobos	15 gobos multicoloridos + aberto
Rotação gobos	Parada, contínua ou controlada pelo som (seleção por interruptor)
Rotação refletor	Parada, contínua ou controlada pelo som (seleção por interruptor)
Modo de controle	Autônomo (reação ao som) ou DMX512 (1 canal)
Conectividade DMX	Entrada e saída XLR 3 pinos
Alimentação elétrica	CA 100-250 V, 50/60 Hz
Consumo	20 W
Fusível	250 V 6,3 A, lento (20 mm vidro)
Dimensões	247 × 218 × 162 mm
Peso	3,00 kg
Temperatura ambiente máx.	45 °C
Temperatura de superfície máx.	85 °C
Proteção	Uso interno apenas
Função estroboscópica	Sim, ultra rápida ativável por DMX
Ajuste de nitidez	Por rotação da lente frontal
Montagem	Suporte de fixação com orifício para gancho (cabo de segurança obrigatório)
Limpeza das ópticas	Externa: a cada 30 dias; Interna: a cada 90 dias (por pessoal qualificado)
Manutenção	Verificação anual dos parafusos, suportes, cabos e ópticas
Acessórios fornecidos	Cabo de alimentação IEC, manual de instruções
Conformidade	Normas nacionais e europeias

Perguntas frequentes - LED RAVE JBSYSTEMS

Como ajustar o modo autônomo (reação ao som)?

Basta conectar o aparelho à tomada e colocar música. Os interruptores de rotação (gobos e refletor) devem estar na posição II para ativação por som.

Como conectar o LED RAVE em DMX?

Use um cabo XLR de 3 pinos (pino 1 = terra, 2 = sinal -, 3 = sinal +). Enderece o aparelho através dos interruptores DIP (valor binário de 1 a 512). Termine a cadeia com um resistor de 90-120 ohms.

Como ajustar o endereço DMX?

Os interruptores DIP 1 a 9 correspondem aos valores 1, 2, 4, 8, 16, 32, 64, 128, 256. Some os valores dos interruptores ON para obter o endereço. Por exemplo, DIP 1 e 3 ON resulta em 1+4=5.

Quais são os modos de rotação disponíveis?

Os interruptores permitem: posição 0 = parada, posição I = rotação contínua, posição II = rotação no ritmo da música (microfone integrado).

Como instalar o aparelho em altura?

Use um suporte certificado que suporte 10 vezes o peso do aparelho. Fixe um cabo de segurança secundário (resistência 12× o peso). Monte fora do alcance do público. A instalação deve ser realizada por um profissional.

O que fazer se o aparelho não reagir ao som?

Verifique se o microfone integrado não está obstruído e se os interruptores estão na posição II. Certifique-se de que o volume do som é suficiente. Se o problema persistir, contate o SAC.

Como substituir o fusível?

Desconecte o aparelho. O fusível está no porta-fusível perto da tomada IEC. Substitua-o apenas por um fusível 250V 6,3A do tipo lento (20 mm vidro).

Qual é o procedimento de limpeza das ópticas?

Desconecte e deixe esfriar. Limpe as lentes externas a cada 30 dias com um pano macio e limpador para vidros. Para o interior, chame um técnico qualificado a cada 90 dias.

Pode-se ligar vários LED RAVE em série?

Sim, através da tomada de saída IEC. Até 60 aparelhos podem ser alimentados em guirlanda. Em DMX, conecte-os em série com cabos XLR e termine com um resistor de terminação.

Quais são as precauções de segurança essenciais?

Nunca olhar diretamente para o LED. Usar apenas em ambientes internos. Evitar exposição à chuva ou umidade. Manter uma distância mínima de 50 cm das paredes. Desconectar antes de qualquer manutenção. Manter fora do alcance de crianças.

MANUAL DE UTILIZADOR LED RAVE JBSYSTEMS

AVISO: PERIGO! Nunca exponha as lentes directamente à luz solar, mesmo que por peu tempo! Istô pode danIFICAR o efeito luminoso ou mesmo provocar um incêndio!

EN - DISPOSAL OF THE DEVICE

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

OPERATION MANUAL

Esta unidad está protegida contra interferências rádio. Este produit cumpre as exigências impostas pelas presentes direcitivas nacionais e europeias. A conformidade deste produit foi comprovada e as declarações e documents relevantes foram effectuados pelo fabricante.

-Esta unidad destina-se a produir efeitos luminos decorativos e éutilizada em sistemas de expectáculos de luz.
- Incível gobo flower multicolorido baseada em Led!
- Baseado em LED branca muito potente de 10 watt:

Consumo mucho baixo de energia
- Cores extremamente brilhantes comparadas com os efeitos com lampadas de halogeneo
- Sem substituição de lâmpadas!
- Virtualmente sem producao de calor
- Muito leve (sem necessidade de transformadores para a lampada)

• Grande potência de saída e 15 gobos definidos gratas a ópticas excelentes
• 2 interruptores controlam a rotação continua ou activada por som do gobo e do prato reflector
• Activado por som com microfone interno
• Função de strobe ultra rápida
• Gracias ao controlo DMX de 1 canal, aunitiespe ser ligada / desligada por qualquer controlador DMX.
• Perfeito para��enas aplicacoes: discotecas, clubs, Djs MQeis, casa,...

ANTES DE UTILIZAR

• Antes de utilizesa esta unidad verifique se existem danos provocados durante o transporte. Casa existam danos aparentes, não utilize a unidad e contacte o seu revendedor.
• Importante:Esta unidade deixou a)nossa fabrica em perfeitas condições e devidamente embalada. É imprescindivel que outilizar siga as instruções de segurar e visos descriços neste manual. Quaisquer danos provocados por utilização Incorrecta não sera cobertos pela garantia. O revendedor não sera responsavel por quaisquer danos ou problemas causados pelo incumprimento das instruções destemanual.
• Guarde este manual num local seguro para consulta futura. Caso vendia esta unidade, forneça estemanual.

Verifique o conteudo:

Certifique-se que a caixa contentos seguintes artigos:
- Manual do utiliser
- Unidade LED RAVE

INSTRUÇÉS DE SEGURANÇA:

ATENÇA: De forma a evacitar o risco deCHOque electrolyico, não remove peças da unidade. Não tente fazer reparacoes. Contacte pessoal qualificado.

O*síbolo composto por um triangulo equilátero com um relâmpago no interior alerta para a presence de voltagem perigosa não isolada no interior do produits que poderá constituir risco de何时que eletrico.

O*simbolo composto por um triangulo equilatero com um punto de exclamação alerta outilizarao para a presence de instruções importantes de utilização e manutençao do produits.

Este sintbolo significa:utilizaçãounicamente em espaços fechados.

Este"simbolo significa:Leia instruções.

Proteja o ambiente. Recicle o materialomensa embalagem.
- Os efeitos luminos novos podem por vezes produzir algo fumo e/ou cheiro desagradavel. Essistupaque é normal e temporária.
- De modo a evitar risco de fogo ouCHOque eletrico, nao exponha este produits a chuva ou humidade.
- De forma aEAR a formacao de condensacao no interior da unidade, ao transporte-la para ambiente quente aguarde algo um tempo de modo a que haja uma ambientacao a temperatura. A condensacao podera afectar o desempenho da unidade ou atedanifica-la.
- Esta unidade destinata-se uniquamente a'utilização em espacços fechados.
- Não introduza objects de metal nemVERTLiquidos no interior do produits, correra risco dechoque eletrico ou poder danificar o produits. Caso algobjecto estranho entre em contacto com o interior da unidade, desigue-a de imeditado da corrente.
- Coloque esta unidad num local arejado, afastado de materiais inflamáveis e/ou láquidos.Esta unidad deverá ser instalada apelos menos 50cm de distancia de paredes circundentes.
- Não cubra os orificções de ventilação ou aunities podem sobrequecer.
- Evite locais com poeiras. Limpe a unidade regularamente.
- Mantenha esta unidade fora do alcance das crianças.
- Esta unidade deverá ser operada uniquamente por pessoas experimentes.
- Temperatura ambiente de funcionaamento maxima é de 40^ . Não utilize esta unidade a temperatas ambientes mais elevadas.
- Certifique-se de que não irão passar pessoas sob a区内 de instalacao da unidade durante a instalacao e manutencao.
- Desligue sempre a unidade da corrente quando não autilizar durante longos periodos de tempo, antes de efctuar manutenção.
- A instalação eletrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de seguranca em instalacoes eletricas e mecanicas do seu pais.
- Certifique-se que a voltagem a utilizesn não é superior à voltagem indicaa no paine traseiro da unidade.
- O cabo de alimentação deverá estar sempre em perfeitas condições. Desígue a união e substitua imeditamente o cabo quando este aparece algo dano. Deverá ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado de modo a Severity.
- Nunca permita que este cabo entre em contacto com outros cabos!
-Esta unidad deverá estar ligada à Terra de forma a respeitar as regras de segurança.
- Não ligue a unidade a reguladores de intensidade.
- Utilize sempre um cabo de segurar aproveado ao instalar a unidade.
- De forma a não correr risco deCHOque eletrico não abra a cobertura da unidade. Não existem peças que possam ser substituções pelo'utilizar.
- Nunca repare um fusivel nem tente operar a unidade sem fusivel. Substitua sempre um fusivel danificado por outras como as mesmas caracteristicas!
- Em caso de problemas sérios de functimento, interrompa a'utilização da unidade e contacte imeditamente o seu revendedor.
- A cobertura e as lentes deverão ser substituções caso aparecem danos visíveis.
- Caso soit nécessario Transportar a unidade utilize a embalagem original.
- Por motivos de segurar, são proibidas quando alteracoes não autorizadas à unidade.

Importante: Nunca olhe direcamente para a luz! Não utilize este efeito luminoso na presence de pessoas epilepticas.

INSTALAÇÃO EM SUSPENSAO

• Important: A instalação deve ser effectuada unicoamente por pessoal qualificado. Uma instalação Incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma instalação em suspensão é necessária muda experiencia! Respeite os limites de carga, utilize materiais de instalação aprovados e inspecione a unidade instalada regularmente de forma a assegurar a segança.
• Certifique-se que sob a和地区 de instalacao da unidade não irao passar pessoas durante a instalacao e manutencao.

• Coloque esta unidad num local arejado, afastada de materiais inflamáveis e/ou láquidos.Esta unidad deverá ser instalada apelos menos 10cm de distência de paredes circundentes.

• A unidade deve ser instalada fora do alcance das pessoas; afastada de和地区 onde as pessoas passam passar ou sentar-se.

• Antes de proceder à instalação certificque-se que a area selecciónada pode suportar uma energia minima de 10 vezes o peso da unidade.
• Na instalação, utilize sempre um cabo de segurança aprovedo com capacidade para suportar 12 vezes ou peso da união.于此。Meda de segurança secundária deferá ser instalada de forma a que nenhum parte da instalação possa cair mais de 20cm caso o punto de apoio principal ceda.
• A equipe deverá ser fixa firmamente. Uma instalação oscilante pode ser perigosa e não deverá ser efectuada!
• Não cubra os orificios de ventilação ou aunities podem sobraquecer.
• Outilizador da unidadedeeracertificar-sequea instalacao éaprovada em termosde seguranca em termos Tecnicos poruma persona qualificadaantes deeffectuar a primeirautilização.Ainstalacaodeveraserinspeccionada todos osanos por um Tecnico qualificado de forma acertificar-sequea segurancaestasseguirada.

DESCRÊÇÂO:

1. Lentes opticas: virar a lente para mudar o foco e obter gobos apiada
2. Suporte de suspensão com 1 parafuso de aperto em ambos os lados para fixar a unidade e um orifácio para aplicação de um gancho de montagem.
3. Ventoinha de grande dimenso para os LED de 10W: não tapar!.
4. Entrada de corrente eletrica com tomada IEC com e suporte de fusivel integrado, para ligar o cabo de alimentacao fornecido.
5. Saida de alimentação com suporte IEC: pode usar um cabo especial de alimentação IEC para conectar está saída com a entrada de alimentação do proxies LED RAVE II para fácil ligation em cadeia (um maior de 60 unidasoes podser ser connectadas)
6. Microfone
7. Entrada DMX: Conector XLR macho de 3 pinos uso para ligar cabos DMX universais.Esta entrada recebe instruções de um controlador DMX.
8. Saída DMX: Conector XLR fêmea 3 pinos usada para conectar o Led Rave com a aproxima unidade nacadeia DMX
9. Interruptores DIP, usados para definir o endereço inicial da unidade.

10. Interruptor para roda de gobos:

11. Posicao 0: a roda de gobos não gira

12. Posicao I: rotação continua da roda de gobos

13. Posicao II: rotação da roda de gobos activada por som

14. Interruptor para reflector:

15. Posicao 0: o reflector não gira

16. Posicao I: rotação continua do reflector
17. Posicao II: rotação do reflector activada por som

INSTALAÇÃO ELECTRICA + CONFIGURAÇÃO

Important: A instalação eletrica deve ser feita apenas por pessoal qualificado, de acordo com os regulamentos para segurarance eletrica e mecanica novosso pais.

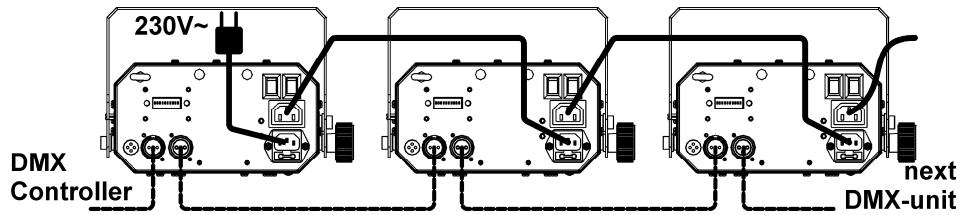

Instalação électrique em modo DMX:

• O protocolo DMX é um sinal de alta velocidade uso para controlar equipamento inteligente de luz. É necessário ligar em série ovosso controlador DMX a todas as unidas conectadas com um cabo balanceado de boa qualidade
• Ambos os connectores XLR 3 pinos e XLR 5 pinos são usados, mas os XLR 3 pinos são mais populares porque这只是 cabos são compatíveis com cabos de录音 balanceados.

Configuração XLR 3 pinos: Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+)

Configuração XLR 5 pinos: Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+) ~ Pinos 4+5 não são usados.

• Para prevenir comportamento estranho dos efeitos de luz, devo a interferências,deeru USING A resistência de 90 a 120 no final da série. Nunca utilize divisor de cabo Y,isto simplementmente não funciona!
• Verifique se todas as unidades está igadas à corrente.
• Cada efeito de luz na sérieunda de ter o seuignon endereço inicial para saber quais os comandos do controlador que tem de descodificar. Naproxima secção iafahren como configurar os endereços DMX.

Como definir os interruptores DIP para obter o endereço inicial correto:

Cada um dos primeiros 9 interruptores DIP corresponde a umCERTO valor DMX:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valor	1	2	4	8	16	32	64	128	256	não usada

Pode combinar os values destes interruptores para tornar qualquer endereço inicial entre 1 e 512:

Endereço Inicial = 01 → Interruptor 1=ON valor: 1
Endereço Inicial = 05 → Interruptor 1 + 3 = ON valor: 1 + 4 = 5
Endereço Inicial = 09 → Interruptor 1 + 4 = ON valor: 1 + 8 = 9
Endereço Inicial = 13 → Interruptor 1 + 3 + 4 = ON valor: 1 + 4 + 8 = 13

··

Endereço Inicial = 62 → Interruptor 2 + 3 + 4 + 5 + 6 = ON valor: 2 + 4 + 8 + 16 + 32 = 62

INSTRUÇÉS DE FUNCIONAMENTO

1. 1 unidade autonoma:

Simplesmente conecte a unidade a corrente e ponha alguma musica. A unidade irá comecar a funcional automaticamente.

2. Modo DMX:

Quando as unidas está ligadas em modo DMX, poder ser controladas usinga tabela DMX:

• Desigue sempre a unidade da corrente quando não a utiliser durante longos periodos de tempo, antes de substituir a lampada ou de efetuar a manutenção.
• Caso a unidade aparece problemas sérios deestrutura, interrompa autilização da unidade e contacte o seu revendador imeditamente.
• Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presence de pessoas epilepticas.

CH 1

ON/OFF

MANUTENÇAO

• Certifique-se que sob a area de instalacao da unidade não irao passar pessoas durante a manutencao.
• Desligue o cabo de alimentacao da corrente e aguarde que a unidade arrefeca.

Durante a inspecção deverá verficar os seguintes pontos:

• Todos os parafusos realizados nas peças da unidade e na instalaçãodeeraoestarapertadosfirmamente e não poderao estar corroidos.
• A cobertura da unidade, os pontos de fixação e as和地区 de instalação (tecto, armação, etc.) não deverçaoDSPresentar qualquer deformação.
• Casa uma lente aparece danos visíveis como fendas ou riscos profundos,deer a ser substituira imeditamente.
• O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais pouco dano.
• As ventoinhas de arrefecimento (caso existam) e os orificios de ventilacaodeerao ser limpos todos os mezes de modo a evaporar que unidade sobraqueça.
• Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano.

• De forma a optimizar a projeção de luz, limpe as lentes olípticas internas e externas e/ou espelhos periodically. A regularidade das limpeças depende do ambiente em que está instalada aunities: um ambiente humido, com fumo ou poeiras dará origem a uma maior accumulação de impurezas nas olípticas daunities.

• Utilize um pano macio e um limpa-vidros normal na limpeza da unidade.

• Seque sempre as peças preocupadosamente.
• Limpe as ópticas externas pelo menos uma vez em cada 30 dias.
• Limpe as ópticas internas pelo menos uma vez em cada 90 dias.

Atença: Recomendamos vivamente que a limpeza do interior da unidade está efetuada por pessoal qualificado!

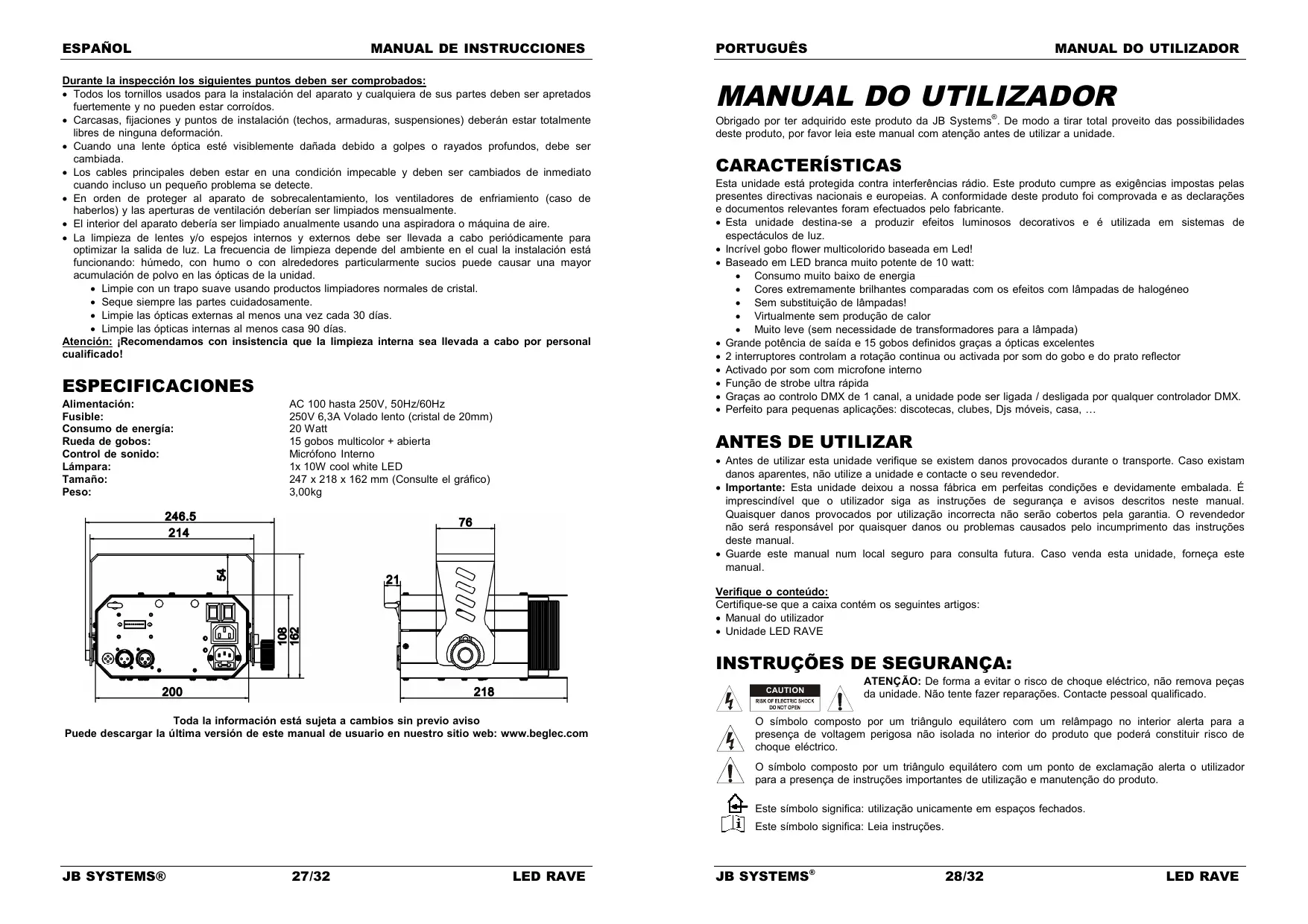

ESPECIFICAÇÖES

Fonte de Alimentação:

Fusível:

AC 100 até 250V, 50Hz/60Hz

250V 6,3A fusão lenta (20mm vidro)

Consumo:

20 Wat

Roda de gobo:

15 gobo multicolorido + aberta

Controlo de som:

Microfone interno

Lampada:

1x 10W cool white LED

Dimensoes:

247 × 218 × 162 ~mm (Veja o desinho)

Peso:

3,00kg

Estas informacoes estao sujeitas a alteracoes sem aviso previo
