MATRIX LED - Éclairage LED JBSYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Éclairage LED à effets
Marque	JBSYSTEMS
Modèle	MATRIX LED
Alimentation	230 V CA, 50 Hz
Consommation	29 W
Fusible	250 V, 6,3 A lente (verre 20 mm)
Ampoules	256 LED (64 rouges, 64 vertes, 64 bleues, 64 blanches)
Dimensions	270 x 242 x 317 mm
Poids	3,8 kg
Contrôle DMX	Connecteurs XLR 3 broches mâle/femelle
Canaux DMX utilisables	1, 4 ou 256 canaux
Modes de fonctionnement	Autonome (son), Maître/Esclave, DMX, CA-8
Fonctions principales	Programmes préprogrammés, motifs, défilements, combinaisons de couleurs, stroboscope, gradateur 0-100%
Microphone interne	Oui, avec réglage de sensibilité
Télécommande optionnelle	CA-8 (prise jack 1/4")
Écran	LED 4 caractères
Angle de dispersion	Non précisé dans la notice
Température d'utilisation max.	40 °C
Installation	Au sol ou suspendu, distance minimale de 50 cm des murs, câble de sécurité requis
Entretien	Nettoyage externe tous les 30 jours, interne tous les 90 jours par un professionnel
Sécurité	Ne pas fixer la source lumineuse, ne pas utiliser en présence d'épileptiques, débrancher avant maintenance
Garantie	Non applicable en cas d'utilisation incorrecte

FOIRE AUX QUESTIONS - MATRIX LED JBSYSTEMS

Comment régler l'adresse DMX de départ ?

Appuyez sur la touche MENU jusqu'à ce que Rddr s'affiche. Appuyez sur ENTER, l'écran clignote. Utilisez UP et DOWN pour choisir l'adresse, puis ENTER pour confirmer. Appuyez 2 secondes sur MENU pour revenir au mode de fonctionnement.

Comment connecter plusieurs appareils en maître/esclave ?

Connectez les appareils avec des câbles symétriques pour micro. Réglez le premier en mode MASTER (menu SLAVE > MAST) et les autres en SL 1 (synchrone) ou SL 2 (opposition). Aucun signal DMX n'est nécessaire en entrée du maître.

Que fait la télécommande CA-8 optionnelle ?

La CA-8 se branche sur la prise jack 1/4'' de l'appareil maître. Elle permet de mettre en veille (blackout), de sélectionner les shows 1 à 12, de choisir le mode son/stroboscope ou couleur, et d'activer le stroboscope sonore blanc ou couleur.

Comment nettoyer les lentilles et l'appareil ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez les lentilles externes avec un chiffon doux et un produit pour verres, au moins tous les 30 jours. Le nettoyage interne doit être effectué par un professionnel tous les 90 jours. Utilisez un aspirateur ou une bombe à air pour dépoussiérer les ouïes de ventilation.

Que faire si l'appareil ne reçoit aucun signal DMX ?

Selon le réglage blid (blackout mode), soit l'appareil s'éteint (mode blackout), soit il passe automatiquement en mode maître et exécute un show autonome. Pour changer ce comportement, allez dans le menu blid et choisissez YES (blackout) ou NO (show automatique).

Comment sélectionner un show préprogrammé ?

Dans le menu, affichez Show avec la touche MENU, appuyez sur ENTER. Utilisez UP/DOWN pour choisir parmi les 12 shows (Sh0 à Sh12) ou le mode aléatoire (Sh). Confirmez avec ENTER.

Comment utiliser le mode à 256 canaux DMX ?

Dans le menu Chnd, sélectionnez 2560 (256 canaux). Chacune des 256 LED est contrôlable individuellement sur un canal DMX distinct. Ce mode nécessite un logiciel PC adapté pour une programmation aisée.

Comment inverser l'affichage de l'écran ?

Appuyez sur MENU jusqu'à ce que dS (affichage normal) ou dSIP (inversé) apparaisse. Utilisez la touche ENTER pour basculer entre les deux. L'option est enregistrée automatiquement après 8 secondes.

Comment réaliser un autotest ?

Dans le menu, sélectionnez ESE avec la touche MENU, puis appuyez sur ENTER. L'appareil exécute un programme de test automatique. Appuyez sur MENU pour quitter.

Comment vérifier le nombre d'heures de fonctionnement et la version du logiciel ?

Pour les heures, affichez FhrS dans le menu et appuyez sur ENTER. La version du logiciel s'affiche en sélectionnant uer dans le menu et en appuyant sur ENTER.

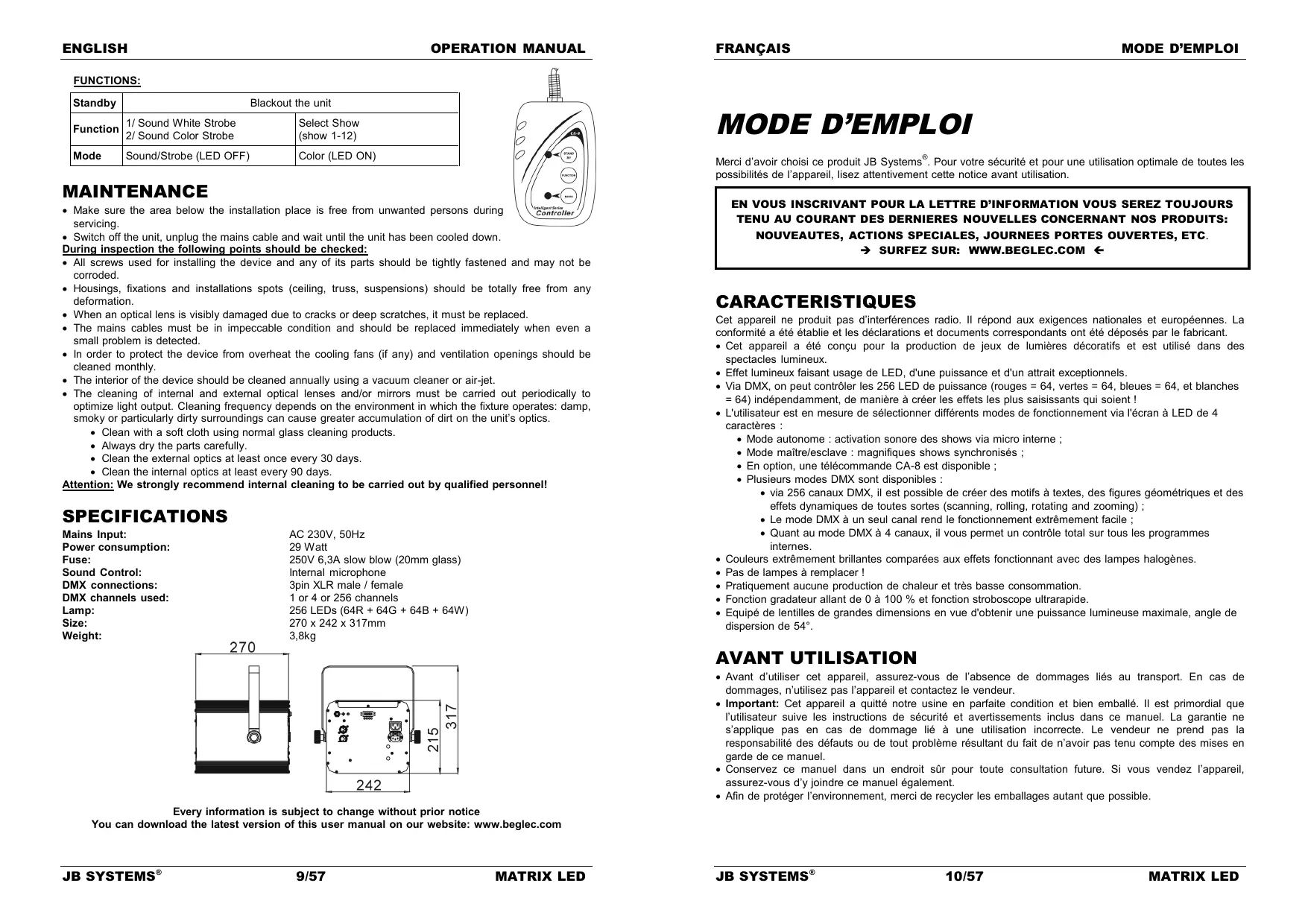

MODE D'EMPLOI MATRIX LED JBSYSTEMS

ATTENTION: DANGER! n'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production de yeux de lumières décoratives et est utilisé dans des spectacles lumineux.
• Effet lumineux faisant usage de LED, d'une puissance et d'un attrait exceptionnels
• Via DMX, on peut contrôler les 256 LED de puissance (rouges = 64, vertes = 64, bleues = 64, et blanches = 64) indépendamment, de manière à créer les effets les plus saisissants qui soient !
• L'utilisateur est en mesure de sélectionner différents modes de fonctionnement via l'écran à LED de 4 caractères :

Mode autonome : activation sonore des shows via micro interne; Mode maître/esclave : magnifiques shows synchronisés; - En option, une télécommande CA-8 est disponible; - Plusieurs modes DMX sont disponibles :

• via 256 canaux DMX, il est possible de créer des motifs à textes, des figures géométriques et des effets dynamiques de toutes sortes (scanning, rolling, rotating and zooming);
• Le mode DMX à un seul canal rend le fonctionnement extrêmement facile :
• Quant au mode DMX à 4 canaux, il vous permet un contrôle total sur tous les programmes internes.
• Couleurs extrêmement brillantes comparées aux effets fonctionnant avec des lampes halogènes.
• Pas de lampes à remplacer!
• Pratiquement aucune production de chaleur et très basse consommation.
• Fonction gradateur allant de 0 à 100% et fonction stroboscope ultrarapide.
• Equipé de lentilles de grandes dimensions en vue d'obtenir une puissance lumineuse maximale, angle de dispersion de.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants.

• Appareil MATRIX LED Mode d'emploi Câble d'alimentation

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe I

Ce symbole représente la distance de recul minimum à respecter, c'est-à-dire, la distance minimum entre le projecteur et la surface à éclairer. Cette distance doit être de plus de 0,5 mètres.

Cet appareil peut être monté sur des surfaces inflammables courantes. Font partie de ces surfaces inflammables courantes, les matériaux de construction tels que le bois et des matériaux à base de bois d'une épaisseur supérieure à 2 mm.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprandre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.

Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil. - Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié. - Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles! - L'appareil doit être à la terre selon les règles de sécurité. - Ne pas connecter l'unité à un variateur de luminosité. - Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil. - Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. Il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur. - Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques! - En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement. - La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées. - Utilisez l'emballage d'origine si l'appareil doit être transporté. - Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

DESCRIPTION

1. Entrée via connecteur IEC et porte-fusible intégré, branchez ici le câble d'alimentation qui est livré avec l'appareil.
2. Sortie alimentation secteur via connecteur IEC : on peut utiliser un cable spécial IEC afin de connecter cette sortie avec l'entrée secteur du MATRIX LED suivant afin de faciliter le chaînage. (max. 40 appareils)
3. Connecteur d'entrée DMX
4. Connecteur de sortie DMX
5. Prise 1/4" utilisée pour connecter le contrôleur CA-8 optionnel
6. Microphone interne
7. Réglage de sensibilité du niveau audio
8. Support de fixation, pourvu de 2 boutons de serrage (un de chaque côté de l'appareil) et d'un trou pouvant recevoir un crochet de fixation.
9. Grande lentille en vue d'obtenir une puissance lumineuse maximale, angle de dispersion de
10. LED 'SLAVE': elle est allumée quand l'appareil est en mode esclave
11. LED 'SOUND': elle clignote suivant le rythme de la musique quand l'appareil est en mode audio
12. LED 'DMX': elle est allumée quand l'appareil reçoit un signal DMX
13. LED 'MASTER': elle est allumée quand l'appareil est utilisé en tant qu'appareil maître
14. Touche 'MENU': utilisée pour sélectionner les différents chapitres du menu
15. Touche 'DOWN': utilisée pour reculer dans le menu et pour diminuer les valeurs affichées par l'écran.
16. Touche 'UP': utilise pour avancer dans le menu et pour augmenter les valeurs affichées par l'écran.
17. Touche 'ENTER': utilise pour confirmer votre sélection
18. L'écran montre les différents menus et les fonctions sélectionnées

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération!
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe. L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

Installation électrique pour 1 appareil en fonctionnement seul:

• Installez simplement le câble secteur. L'appareil commencera à fonctionner immédiatement en mode autonome.

Remarque 1: vous pouvez brancher une commande à distance CA-8 sur l'appareil si vous souhaitez avoir plus de possibilités de contrôle. Référez-vous à la section 'Comment utiliser l'appareil' pour apprendre à effectuer cette procédure correctement.

Remarque 2: s'il n'y a pas de sortie, veuillez vous assurer que l'appareil soit bien réglé en mode 'master' (se reporter au chapitre précédent).

Installation électrique pour deux ou plusieurs appareils en maître/esclave:

• Branchez de 2 à 16 appareils au maximum ensemble en utilisant des câbles symétriques pour micro de bonne qualité. Mettez le premier appareil de la chaîne en mode 'master', les autres doivent être mis en mode esclave (SL 1 ou SL 2). Se reporter au chapitre précédent pour de plus amples informations. Assurez-vous que les appareils sont tous branchés sur le secteur.
• Et c'est terminé!

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave.

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements de lumière

intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble balancé de bonne qualité.

• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas! Assurez-vous que les appareils sont tous branchés sur le secteur.
• Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôle. Il doit la décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

COMMENT REGLER L'ADRESSE DE DEMARRAGE EXACTE:

Référez-vous au chapitre suivant (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement il est impossible de vous expliquer dans ce mode d'emploi quelle adresse de démarrage vous devez introduire car cela dépend entièrement du contrôleur que vous utiliserez... veuillez donc vous référer au mode d'emploi de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.

Exemples de paramétrage pour différents types de configuration DMX:

Mode a 1 Canal: 001 (appareil1), 002 (appareil2), 003 (appareil3),... → intervalles d'un canal Mode a 4 Canaux: 001 (appareil1), 005 (appareil2), 009 (appareil3),... → intervalles de 4 canaux Mode a 256 Canaux: 001 (appareil1), 257 (appareil2) → intervalles de 256 canaux

CONFIGURATION DMX DU MATRIX LED: MODE A 1 CANAL MODE A 4 CANAUX

Ch1		Ch1	Ch2		Ch3		Ch4
Chase		Function	Pattern CH1=10-99	Chase CH1=100-239	Color CH1=10-99	Chase Speed CH1=100-239	Strobe
240-255 Random Chase 218-239 Chase 12 198-217 Chase 11 178-197 Chase 10 158-177 Chase 9 138-157 Chase 8 128-137 Chase 7 108-127 Chase 6 88-107 Chase 5 68-87 Chase 4 48-67 Chase 3 29-47 Chase 2 10-28 Chase 1 0-9 OFF	Sound Active 100-239 Chase 10-99 Pattern 0-9 OFF	236-255 Pattern 12 215-235 Pattern 11 194-214 Pattern 10 173-193 Pattern 9 151-172 Pattern 8 130-150 Pattern 7 109-129 Pattern 6 088-108 Pattern 5 066-087 Pattern 4 042-065 Pattern 3 021-041 Pattern 2 000-020 Pattern 1	236-255 Chase 12 215-235 Chase 11 194-214 Chase 10 173-193 Chase 9 151-172 Chase 8 130-150 Chase 7 109-129 Chase 6 088-108 Chase 5 066-087 Chase 4 042-065 Chase 3 021-041 Chase 2 000-020 Chase 1	239-255 R+G+B+W 222-238 G+B+W 205-221 R+B+W 188-204 R+G+W 171-187 R+G+B 154-170 B+W 137-153 G+W 120-136 G+B 103-119 R+W 086-102 R+B 069-085 R+G 052-068 W 035-051 B 018-034 G 000-017 R	255Fast 10-255 Slow 0-9	0-9	Stop

MODE A 256 CANAUX

Mode à 1 canal:

Mode de fonctionnement très pratique : vous n'avez besoin que d'un seul canal DMX pour activer 1 des 11 programmes chenillard pilotés par la musique, ou pour simplement allumer ou éteindre l'effet à l'aide d'une commande style JB Systems effect commander' (pas besoin de switch pack).

Mode à 4 canaux:

Contrôlez toutes les fonctions et programmes de l'effet.

• Canal 1: allumez/éteignez l'appareil et sélectionnez comment les canaux 2 + 3 réagiront.
• Canal 2: en fonction du réglage du canal 1 vous pouvez sélectionner 1 des 12 modèles ou des 12 programmes chenillard.
• Canal 3: en fonction du réglage du canal 1 vous pouvez sélectionner 1 des 15 combinaisons de couleur ou déterminez une vitesse de défilé des programmes chenillard.
• Canal 4: Sélectionnez la fonction stroboscopique.

Mode à 256 canaux:

Pour un maximum de souplesse et de créativité, vous pouvez programmer tous les LED de l'appareil. Veuillez noter que dans ce mode, l'appareil utilise 256 canaux DMX : programmer tant de canaux n'est aisé qu'avec un logiciel spécialement adaptésur PC.

Comment regler l'appareil:

• Pour sélectionner une option du menu, appuyez sur la touche MENU jusqu'à ce que la fonction désirée apparaisse à l'écran.
• Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera.
• Utilisez les touches DOWN et UP pour choisir dans le menu l'option désirée.
• Dès que vous avez sélectionné l'option désirée dans le menu, appuyez sur la touche ENTER pour confirmer.
• Appuyez pendant environ 2 secondes sur la touche MENU pour retourner au mode de fonctionnement. Vous trouverez la structure du menu ci-dessous.

Est utilisé pour régler l'adresse de départ dans une configuration DMX.

• Appuyez sur la touche MENU jusqu'à ce que Rddr soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour changer l'adresse DMX512.
• Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix. (Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)
• Appuyez pendant environ 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Est utilisé pour définir le nombre de canaux DMX.

• Appuyez sur la touche MENU jusqu'à ce que les lettres soient affichées par l'écran.
• Appuyez sur la touche ENTER, ce qui a pour conséquence que l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner le mode (1 Canal), (4 Canaux) ou 2560 (256 Canaux).

Une fois que le mode est sélectionné, appuyez sur la touche ENTER pour confirmer (ou vous returnerez vers les fonctions principales si aucune activités n'est détectée par l'appareil pendant 8 secondes)

• Appuyez pendant environ 2 seconds sur la touche MENU pour retourner au mode de fonctionnement.

Utilisé pour permettre l'appareil en mode 'master' (maître) ou 'slave' (escape).

• Appuyez sur la touche MENU jusqu'à ce que SLAVE est affiché à l'écran.
• Appuyez sur la touche ENTER, le mode de fonctionnement en cours commence à clignoter à l'écran.
• Utilisez les touches DOWN et UP pour sélectionner (master), (escape synchronisé au master) ou (escape synchronisé en opposition par rapport au master).

Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix. (ou vous retournerez vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes)

• Appuyez pendant environ 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Mode utilisé pour sélectionner l'un des shows préprogrammés quand on est en mode 'standalone' (autonome) ou en mode 'master/slave' (maître/esclave).

• Appuyez sur la touche MENU jusqu'à ce que Show est affiché à l'écran.
• Appuyez sur la touche ENTER, le show en mémoire commence à clignoter à l'écran.
• Utilisez les touches DOWN et UP pour sélectionner un des 8 shows préprogrammés :
• Sh → tous les shows sont présentés en mode aléatoire ShàShi→12 shows préprogrammés
• Une fois le show sélectionné, appuyez sur la touche ENTER pour confirmer.
• Appuyez pendant environ 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

500 Mode son

Est utilisé pour définir si le show sera contrôlé par le micro intégré ou non.

• Appuyez sur la touche MENU jusqu'à ce que SOUT est affiché à l'écran.
• Appuyez sur la touche ENTER.
• Utilisez les touches DOWN et UP pour sélectionner l'un des modes de contrôle:
• on (mode son ACTIVÉ) → le show sera piloté par le micro intégré.
• (mode son DÉSACTIVÉ) → le show sera piloté par la vitesse qui a été programmée avec le show.
• Appuyez sur ENTER pour confirmer votre choix.
• Appuyez pendant environ 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Black out mode: quand aucun signal DMX est détecté, l'appareil se met en black out.

Mode « pas de black-out » : quand aucun signal DMX n'est détecté, l'appareil se met automatiquement à fonctionner en mode master.

• Appuyez sur la touche MENU jusqu'à ce que blid soit affiché à l'écran.
• Appuyez sur la touche ENTER, la sélection en mémoire commence à clignoter à l'écran.
• Utilisez les touches DOWN et UP pour sélectionner 'YES' (mode blackout) ou 'NO' (mode sans blackout).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer ce choix.

Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes

Appuyez pendant environ 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

Display on: l'écran est toujours allumé.

Display off: l'écran est éteint quand il n'est pas utilisé.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche LED - Appuyez sur la touche ENTER, l'écran commence à clignoter. - Utilisez les touches DOWN et UP pour sélectionner (écran toujours allumé) ou (écran éteint si pas utilisé). - Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

• Appuyez pendant environ 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.

DISP Inversion display

• Display normal: possibilité de dire ce qui est affiché à l'écran quand l'appareil est posé par terre.
• Display inversion: possibilité de dire ce qui est affiché à l'écran quand l'appareil est suspendu.
• Appuyez sur la touche MENU jusqu'à ce que dS clignote sur l'écran. (affichage normal)
• Utilisez la touche ENTER pour changer l'affichage [dSIP] (affichage inverse), l'option sera automatiquement enregistrée après 8 secondes. Ou appuyez à nouveau sur la touche ENTER pour retourner à l'affichage normal [dS]
• Pour retourner vers les fonctions, appuyez sur la touche MENU.

ESE self-test

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche ESE. - Appuyez sur la touche ENTER : l'appareil effectuera son programme de contrôle 'self-test' - Pour retourner aux fonctions, appuyez sur la touche MENU.

Vous communique le nombre d'heures de service de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que l'écran affiche [FhrS].
• Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Version du logiciel

Fonction utilisée pour montrer sous quelle version du software fonctionne l'appareil.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche [uer]. - Appuyez sur la touche ENTER pour afficher sous quelle version du software fonctionne l'appareil - Pour retourner aux fonctions, appuyez sur la touche MENU.

Comment utiliser l'appareil

Vous pouvez utiliser l'appareil selon 3 façons:

En utilisant les programmes intégrés maître/esclave En utilisant le petit contrôleur En utilisant un contrôleur DMX universel (1, 4 & 256 canaux DMX)

• EN UTILISANT LES PROGRAMMES INTÉGRÉS MAITRE/ESCLAVE:

Sélectionnez cette fonction si vous voulez un show instantané. En reliant tous les appareils selon le principe maître/esclave, le premier appareil contrôlera tous les autres appareils en effectuant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entrée DMX et sa LED « master » sera constamment allumée, tandis que la LED « sound » clignotera au rythme de la musique. Important ! Cette fonction n'est opérationnelle que quand le mode black out du menu de l'appareil maître est OFF (désactivé), sans quoi, rien ne se passera! Pour en savoir plus à propos de cette option, se reporter au chapitre 'Comment régler l'appareil'.

• Le MASTER dispose de 12 shows préprogrammés : on peut sélectionner du SH 8 (show 0) au SH 12 (show 12) directement dans le menu de l'appareil maître.
• Les appareils esclaves possèdent 2 options : les autres appareils sont réglés en mode esclave (la LED « slave » est constamment allumée). Afin de créer un magnifique show you could introduce des mouvements contrastés → dans le menu des appareils esclaves you could also select another.

5L → Normal slave: l'appareil esclave fonctionne de façon synchronisée par rapport à l'appareil maître. → 2 light show: l'appareil esclave fonctionne en opposition par rapport à l'appareil maître.

• EN UTILISANT LE CONTRÔLEUR CA-8:

Si vous utilisez l'appareil en mode maître/esclave, nous vous recommandons d'utiliser le contrôle CA-8. Connectez ce petit contrôle à l'entrée jack 1/4 de l'appareil maître. Ceci vous permettra de contrôler les fonctions suivantes:

Standby	Blackout the unit
Function	1/ Strobo sonore blanc 2/ Strobo sonore couleur	Sélection Show 1-12
Mode	Son/Strobo (LED éteinte)	Couleur (LED allumée)

Maintenance

Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance. Mettez l'appareil hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation. Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• être nettoyé chaque année à l'aide d'un aspirateur ou d'un pistonnet à air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides, effumés ou particulièrement sales peuvent entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation:

CA 230V, 50Hz

Consommation :

29 watts

Fusible:

250V 6,3A lente (20mm verre)

Contrôle du son:

microphone interne

Connexions DMX:

connecteurs XLR mâle / femelle à 3 broches

Canaux DMX utilisés :

1, 4 ou 256 canaux

Ampoules:

256 LED (64rouges + 64vertes + 64bleues + 64blanches)

Dimensions:

270 × 242 × 317 ~mm

Poids:

3,8kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
