Type de produit	Éclairage LED (tube multicolore)
Marque	JBSYSTEMS
Modèle	MLS-20
Longueur	20 cm
Poids	43 g
Alimentation	24 V CC (via LED MANAGER exclusivement, vendu séparément)
Consommation électrique	1,7 W
Tension de service	24 V CC, anode commune
Source lumineuse	LED RGB haute puissance
Couleurs	Multicolore (RVB)
Utilisation	Intérieur uniquement, pour effets lumineux décoratifs (bars, discothèques, magasins)
Température ambiante max.	40 °C
Montage	Adhésif double face ou petites vis
Connexion	Câble plat avec connecteurs, connexion en guirlande (daisy chain)
Contenu de l'emballage	1 tube LED MLS-20, 1 câble de connexion (L=10cm), papier adhésif double face
Entretien	Nettoyage avec chiffon doux et produit pour verres
Sécurité	Usage intérieur, ne pas exposer à l'humidité, déconnexion en cas de dommage câble, pas d'utilisation par personnes non expérimentées, tenir hors de portée des enfants
Certifications	Conforme aux normes européennes et nationales, pas d'interférences radio
Garantie	Garantie non applicable en cas de dommage lié à une utilisation incorrecte

FOIRE AUX QUESTIONS - MLS-20 JBSYSTEMS

Puis-je brancher le MLS-20 directement sur le secteur 220V ?

Non, jamais. Le MLS-20 doit uniquement être utilisé avec le LED MANAGER JB SYSTEMS (vendu séparément). Une connexion directe au secteur ou à un adaptateur 24V standard peut endommager l'appareil et présenter un risque de sécurité.

Comment installer les tubes LED MLS-20 ?

Deux méthodes : soit utiliser le papier adhésif double face inclus (sur surface plane), soit fixer le rail en plastique à l'aide de petites vis. Dans ce cas, retirez d'abord le circuit imprimé en le faisant coulisser, puis fixez le rail et remettez le circuit en place.

Quelle est la consommation électrique du MLS-20 ?

La consommation est de 1,7 watt par tube de 20 cm. Pour calculer la charge totale d'une chaîne, additionnez la consommation de tous les tubes et vérifiez que la limite du LED MANAGER (100W pour Mini LED Manager, 150W pour le standard) n'est pas dépassée.

Puis-je connecter plusieurs MLS-20 en série ?

Oui, les tubes se connectent en guirlande (daisy chain) via les connecteurs d'entrée et de sortie. Respectez la charge maximale du LED MANAGER et veillez à ce que les connexions soient bien sécurisées.

Comment nettoyer les tubes LED ?

Utilisez un chiffon doux avec un produit de nettoyage pour verres. Séchez soigneusement. Évitez les solvants agressifs. La fréquence de nettoyage dépend de l'environnement (poussière, fumée, humidité).

Les tubes LED MLS-20 sont-ils étanches ?

Non, ils sont conçus pour un usage intérieur uniquement. Ne les exposez pas à la pluie, à l'humidité ou à la condensation. Si l'appareil a été transporté dans un environnement froid, attendez quelques minutes avant de le brancher pour éviter la condensation.

Que faire si un tube LED ne s'allume pas ?

Vérifiez d'abord les connexions : assurez-vous que le câble de liaison est bien enfiché et que les fils ne sont pas endommagés. Vérifiez aussi la charge totale sur le LED MANAGER. Si le problème persiste, débranchez le système et contactez votre revendeur.

Puis-je utiliser un variateur (dimmer) standard avec le MLS-20 ?

Non, le MLS-20 doit être utilisé exclusivement avec le LED MANAGER. Ne le branchez jamais sur un variateur ordinaire ou une autre alimentation. Cela pourrait endommager les LED et annuler la garantie.

Quelle est la longueur maximale d'une chaîne de tubes ?

La longueur maximale dépend de la charge totale supportée par le LED MANAGER. Par exemple, avec un Mini LED Manager (100W max), vous pouvez connecter jusqu'à environ 58 tubes MLS-20 (1,7W chacun). Consultez le manuel du LED MANAGER pour les limites exactes.

Les tubes MLS-20 sont-ils compatibles avec d'autres marques de contrôleurs LED ?

Non, ils sont spécifiquement conçus pour être utilisés uniquement avec le JB SYSTEMS LED MANAGER. L'utilisation d'un autre contrôleur peut endommager les LED et n'est pas couverte par la garantie.

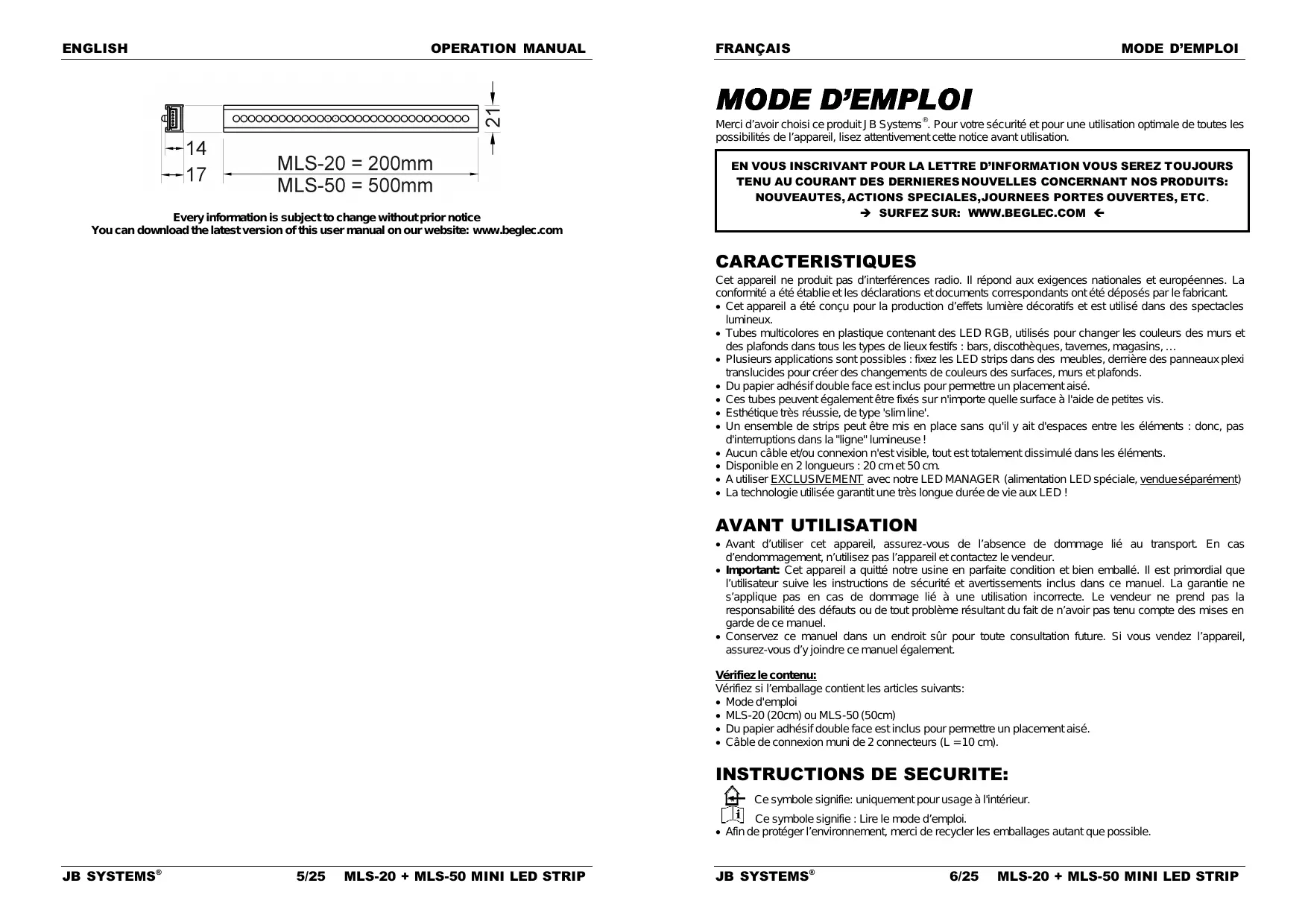

MODE D'EMPLOI MLS-20 JBSYSTEMS

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT À LA LETTRE D'INFORMATION, VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS : NOUVEAUTÉS, ACTIONS SPÉCIALES, JOURNÉES PORTES OUVERTES, ETC. SURFEZ SUR : WWW.BEGLEC.COM

Caractéristiques

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumineux décoratifs et est utilisé dans des spectacles lumineux.
• Tubes multicolores en plastique contenant des LED RGB, utilisés pour changer les couleurs des murs et des plafonds dans tous les types de lieux festifs : bars, discothèques, tavernes, magasins.
• Plusieurs applications sont possibles : fixez les bandes LED dans des meubles, derrière des panneaux en plexiglas translucides pour créer des changements de couleur sur les surfaces, les murs et les plafonds.
• Du papier adhésif double face est inclus pour permettre un placement aisé.
• Ces tubes peuvent également être fixés sur n'importe quelle surface à l'aide de petites vis.
• Esthétique très réussie, de type 'slim line'.
• Un ensemble de strips peut être mis en place sans qu'il y ait d'espaces entre les éléments : donc, pas d'interruptions dans la "ligne" lumineuse !
• Aucun câble et/ou connexion n'est visible, tout est totalement dissimulé dans les éléments.
• Disponible en 2 longueurs : 20 cm et 50 cm.
• À utiliser EXCLUSIVEMENT avec notre LED MANAGER (alimentation LED spéciale, vendue séparément).
• La technologie utilisée garantit une très longue durée de vie aux LED !

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important : Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu

Vérifiez le contenu de l'emballage.

Mode d'emploi - MLS-20 (20 cm) ou MLS-50 (50 cm) - Du papier adhésif double face est inclus pour permettre un placement aisé. - Câble de connexion muni de 2 connecteurs (L = 10 cm).

Instructions de sécurité :

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.
• Ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne placez pas d'objets en métal ou ne renversez pas de liquide à l'intérieur de l'appareil. Si un corps étranger entre dans l'appareil, débranchez immédiatement la prise de l'alimentation secteur.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiante maximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays.
• Les câbles doivent toujours être en parfaite condition : éteignez le LED MANAGER immédiatement si les câbles sont écrasés ou endommagés.
• Cet appareil doit être utilisé avec le LED MANAGER : ne branchez pas l'appareil sur un variateur (dimmer) normal ou sur une autre alimentation secteur.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Le boîtier doit être replacé s'il est visiblement endommagé. Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important : Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Description

1. Boîtier du LED strip.
2. Circuit imprimé sur lequel sont fixées les LED à haute puissance. Le strip peut être retiré de son boîtier en forme de U pour permettre une installation plus aisée.
3. Connecteur d'entrée (monté sur la face arrière) au LED manager ou à la connexion de sortie du LED strip qui précède dans la chaîne.
4. Connecteur de sortie (monté sur la face arrièr à la connexion d'entrée du LED strip qui suit dans la chaîne.

Installation mécanique

• Important : L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience ! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• lors de l'installation et de la maintenance.
• Avant l'installation, être bien fixe, un montage à balancement est dangereux et ne devrait pas être considéré !
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Montage utilisant du papier adhésif double face :

Il s'agit du moyen le plus facile et le plus rapide, mais il n'est possible que sur des surfaces planes ! - Coupez le papier adhésif à la taille voulue. - Collez-le sur la face arrière ou sur une des faces latérales du boîtier en forme de U, comme le montrent les figures ci-dessous.

Papier adhésif monté sur la face arrière

Papier adhésif monté sur une des faces latérales.

Montage utilisant de petites vis :

Cette technique prend un peu plus de temps, mais la surface de pose ne doit pas nécessairement être plane. On peut même fixer ainsi des bandes LED sur une surface recouverte de tapis.

• Enlevez le circuit imprimé de son rail en plastique en forme de U, simplement en le faisant coulisser vers une des deux extrémités. Important : NE touchez PAS les contacts électriques à l'arrière du circuit imprimé, des décharges électrostatiques pourraient détruire les LED ! Il est très facile de forer de petits trous dans le rail en plastique. (Se reporter à la figure ci-contre.) Fixez le rail en plastique sur la surface en utilisant de petites vis adéquates.
• En le faisant coulisser, remettez le circuit imprimé en place (n'oubliez pas de d'abord raccorder, sur la face arrière, le petit câble de connexion (fourni) au connecteur de sortie).

Astuce : vous pouvez installer les bandes LED derrière des panneaux en plexiglas translucides pour créer des changements de couleur sur les murs et plafonds, ou dans un bar, installer les bandes LED sous une étagère translucide pour illuminer les bouteilles et les verres par le dessous.

Installation électrique

L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans votre pays.

TRÈS IMPORTANT : Vérifiez le manuel de l'utilisateur du LED MANAGER pour voir la charge maximale permise sur les sorties ! N'excédez pas cette charge maximale ! Pour connaître la consommation totale de toutes les LEDs dans une chaîne, vous pouvez simplement additionner la consommation électrique de tous les appareils dans la chaîne. Vérifiez le chapitre “Caractéristiques techniques” à la fin de ce manuel pour connaître la consommation totale des différents projecteurs LEDs !

ATTENTION - Le MLS-20 et le MLS-50 MINI LED STRIP ne peuvent être utilisés qu'avec le JB SYSTEMS® LEDMANAGER exclusivement !!

NE JAMAIS CONNECTER DIRECTEMENT AU SECTEUR 220/230 VOLTS, NI À QUELCONQUE AUTRE ADAPTATEUR DE CC DE 24 VOLTS.

• Àprous avoir installe tous les éléments, il vous suffit de raccarder entre elles les entrées et les sorties de tous les LED strips, suivant la technique de connexion en guirlande (daisy chain), et en tenant compte de la charge maximale autorisée.
• Àprous avoir vérifié que la charge maximale permise n'est pas excédée, vous pouvez brancher la chaîne sur l'une des sorties du LED MANAGER.
• Afin de connecter le premier LED strip de la chaî
• âble de connexion fourni avec le LED strip.
• Utilisez un simple bloc de raccord à 4 contacts pour connecter les conducteurs mis à nu au câble spécial fourni avec le LED Manager : reliez simplement les couleurs correspondantes. Attention : vous devez préalablement tresser les 2 fils blancs du petit câble de connexion ensemble.

Exemple : vous devez connecter 33x MLS-50 et 6x MLS-20 → 33x 3,4W + 6x 1,7W = 122,4 Watt. Cette chaîne peut être connectée sur l'une des sorties du LED MANAGER étant donné que la charge totale n'excède pas les 150W permis. (Attention : le rendement maximum pour le Mini LED Manager est de 100W !)

Instructions d'utilisation

Étant donné que les Mini LED STRIPS sont contrôlées par le LED MANAGER, nous vous recommandons fortement de suivre les instructions de fonctionnement dans le mode d'emploi du LED MANAGER.

Maintenance

• Assurez-vous qu'aucune personne ne se trouve dans la zone située sous le lieu d'installation pendant la maintenance.
• Éteignez le LED MANAGER et débranchez le câble secteur.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Le nettoyage doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides,

enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importante sur les optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.

Spécifications

Connexions : Câbles plats spécifiques

Tension de service : 24 V CC, anode commune.

Consommation électrique : MLS-20 (20cm) = 1,7 watt

MLS-50 (50cm) = 3,4 watts

Dimensions / Poids : MLS-20 (20 cm) = 43 g

Toute information est sujette à changement sans préavis.

Vous pouvez télécharger la dernière version du mode d'emploi sur notre site web : www.beglec.com
