MODE D'EMPLOI LED PAR 56 JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant'utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet apparéil a été concu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.

• Projecteur à LED RVB (RGB) style contenant des LED de 5 mm de haute puissance :

• LED-PAR56: 156 LED (50 rouges + 53 vertes + 53 bleues);
  LED-PAR64: 212 LED (70 rouges + 71 vertes + 71 bleues).

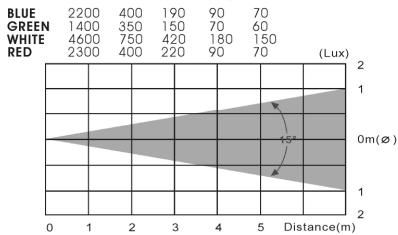

Angle de dispersion = 15^

• En option, des filtres dépolis peuvent être placés dans le support pour filtre (fourni) afin de produit de magnifiques faisceaux lumineux.
• Beaucoup d'applications sont possibles : discothèques, DJ, expositions, maisons particulières, ...
• Changement de couleurs RGB très fluide grâce à l'électronique haute fréquence : 400Hz !

• Différents modes de fonctionnement:

• Fonctionne entiement seul: automatique ou changement des couleurs synchronisé avec le rythme (commande à distance CA-8 en option possible)

• Mode maitre/esclave: jusqu'à 16 apparéils peuvent être utilisés ensemble pour créé un superbe spectacle lumineux préprogrammé et synchronisé avec la musique. (commande à distance CA-8 en option possible)
• Contrôle par DMX (4canaux: R, G, B + Variateur/stroboscope/fonction audio) par n'importe quels contrôleur DMX standard.

• Contrôle par la commande à distance LEDCON 01.

• Adressage DMX innovateur et extrémement rapide:

• Adressage DMX très facile des projecteurs individuels!

• Adressage DMX extrémement rapide de plusieurs projecteurs (calcul automatique des adresses DMX)

• Adressage DMX traditionnel par interrupteurs DIP.

• Peut être fixé sur n'importe qu'elle surface, peut aussi être fixé sur une structure ALU en utilisant un crochet standard.

• Technologie LED entwickelée par Hewlett Packard®/Agilent®: >100.000 heures!

AVANT UTILISATION

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisé suiv les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:
Mode d'emploi

• Projecteur à LED (PAR56 ou PAR64)
• Attelle de suspension
• 2 molettes pour serrer l'attelle de suspension
• Support de filtré

INSTRUCTIONS DE SECURITE:

CAU

K OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouze remplanter vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causeur un risque d'électrocution.
Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de chic électrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
  Pour évit la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapté à la température ambiente lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même cause des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Risque de chic électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Ne pas utiliser dans un environnement poussiêux et nettoyez l'unité régulierement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximum d'utilisation de l'appareil est de 40^ . Ne pas l'utiliser au-delà de cette température.
  Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Débranchez toujours l'appareil si vous ne l'utilise pas de maniere prolongée.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électricque et mécanique en vigueur dans votre pays.
  Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrête de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laisses jamais le cordon d'alimentation entre en contact avec d'autres cables!
  L'appareil doit être à la masse selon les règles de securités.
• Ne pas connecter l'unité à un variateur de luminière.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout chocoléctrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être replacées sivisiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifique autorisé par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

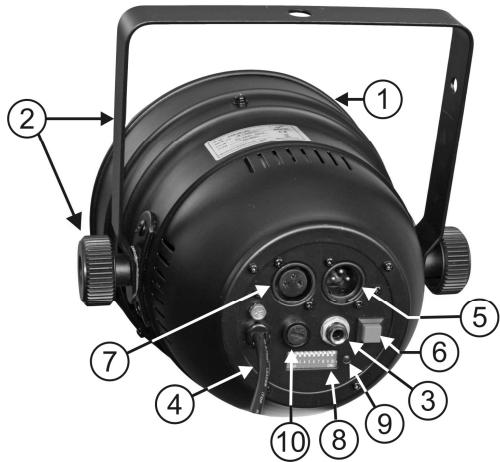

DESCRIPTION:

1. Face avant contenant les LED de 5mm et le support de ligne.

2. Attelle de support avec une molette sur chaque côte pour bloquer l'appareil dans la position désirée, avec un trou de fixation pour y monter un crochet.

3. Prise 14 "utilisée pour connecter le contrôle CA-8 optionnel

4. Cable d'alimentation secteur

5. Socle avec écrou

6. Connecteur d'entrée DMX

7. Bouton "Adressage DMX Auto"

8. Interrupteurs DIP pour l'adressage DMX traditionnel

9. LED détectrice de signal DMX :

10. Signal DMX détecté: la LED clignote de façon régulière, le projecteur est pré à receiveoir les instructions de la commande DMX.

11. Signal DMX non détecté: la LED clignote au rythme de la musique captee par le micro interne.

1. Fusible principal: Il faut toujours remplaner ce fusible par un fusible qui possède les mêmes caractéristiques! (250V/2A lent)

INSTALLATION ELECTRIQUE + ADRESSAGE

Important: L'installation électrique doit uniquement etre effectue par du personnel qualifie, selon la legislation concernant les mesures de sécurité electriques et mecaniques en vigueur dans notre pays.

Installation électrique pour 1 apparéil en fonctionnement autonome :

• Installez simplement le cable secteur. L'appareil commencerà à fonctionner immédiatement en mode autonome.

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil si vous souhaitez avoir plus de contrôle. Rêférez-vous à la section "C" des instructions d'utilisation pour apprendre à le faire.

Installation electrique pour deux ou plusieurs appareils en mode maitre/esclave:

• Branchez de 2 à 16 apparèels au maximum ensemble en utilisant des cables symétriques pour micro de bonne qualité. L'appareil qui n'a pas de cable branché à son entrée DMX se comportera en tant que "maître", les autres se comporteront en tant que "escclaves".
  Assurez-vous que les apparèils sont tous branchés sur le secteur.
• Quand tous les apparèils sont branchés ensemble et allumés, vous devrez donner une adresse à tous les apparèils pour obtenir un bon effet de chenillard (chase). Pour ce faire, appuyez simplement sur le bouton "adressage DMX auto" (6) sur l'appareil "maître". Tous les apparèils s'éteindront et s'allumeront pour indiquer que les adresses sont régées.
• Et c'est terminé!

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave. Vous pouvez aussi connecter une commande à distance « LEDCON 01», tous les projecteurs réagiront de façon identique (tous ont la même couleur)

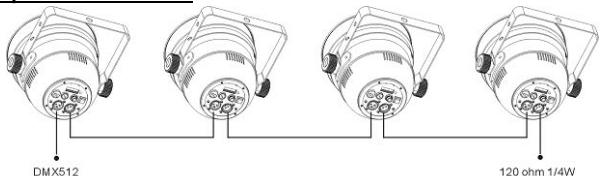

Installation électrique deux apparéils ou plus en mode DMX:

• Le protocole DMX est un signal à haute vitesse très utilisé pour contrôler des équipements de lumières intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les apparèils

avec un cable balancé de bonne qualité.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous doivent utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utilisé de séparer de cables en forme « Y », cela ne fonctionnera pas!

90-120 ohm resistor

Assurez-vous que les apparèils sont tous branchés sur le secteur.
- Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir qu'elle est la commande du contrôle il doit decoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les adresses DMX:

Il existe trois façon de régler les appareils. Si vous utilisez les possibités A ou B,
vous DEVEZmettre tous les interrupteurs DIP sur la position OFF!

A. Regler les adresses DMX par projeteur:

Assurez-vous que TOUS les interrupteurs DIP sont en position OFF!
- Assurez-vous que les câbles DMX de tous les apparciels sont branchés.
- Connectez le premier apparéil sur le contrôleur DMX.
- Branchez tous les apparèils sur le secteur pour qu'ils soient tous allumés.
- Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
- Mettez le canal DMX, que vous voulez assigner comme adresse de départ sur le projecteur, sur maximum (valeur 255)
- Poussez brievement le bouton "Adressage DMX auto" (6) du projecteur.
- Si vous poulezmettre un autre projecteur sur la meme adressede depart, vous nevez egalement pousser le bouton "Adressage DMX auto" (6) de cet autre projecteur.
- Fini!

Un exemple pour rendre les choses claires:

Si vous souhaitezmettreladressededepartd'unprojecteur sur106:
- Connectez le projecteur sur le contrôleur DMX comme décrit ci-dessus et allumez l'ensemble.
- Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
- Mettez le canal DMX 106 sur maximum (valeur 255)
- Poussez brievement le bouton "Adressage DMX auto" (6) du projecteur.
- Finil! → l'adresse de départ de notre projeteur est 106!

B. Regler automatique les adresses DMX de plusieurs projecteurs:

Pour gagner du temps (imaginez le temps qu'il vous faudra pour régler les interrupteurs DIP des 16 apparêils...) vous pouvez régler les adresses DMX de tous les apparêils dans la chaine DMX juste en appuyant sur un bouton. Pas besoin de calculer l'adresse de départ de chaque apparéil, cela sera fait à votre place!

Assurez-vous que TOUS les interrupteurs DIP sont en position OFF!
- Assurez-vous que les câbles DMX de tous les apparciels sont branchés.
- Connectez le premier apparéil sur le contrôleur DMX.
- Branchez tous les apparêls sur le secteur pour qu'ils soient tous allumés.
- Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
- Mettez le canal DMX, que vous voulez assigner comme adresse de départ sur le premier projecteur de la chaîne, sur maximum (valeur 255)
- Pousseze le bouton "Adressage DMX auto" (6) du premier projecteur de la chaîne pendant environ 5 secondes. (tous les projecteurs clignotes 1x)
- Finil Le premier projecteur de la chaine reçoit l'adresse de départ que vous avez choisi. Lesitives de départ des autres projecteurs de la chaine seront calculés et distribués automatiquement!

Un exemple pour rendre les choses claires:

Imaginons que nous voulions donner des adresses DMX à 16 projecteurs. L'adresse de départ du premier projeteur de la chaine est fixée sur 202.

• Connectez les projecteurs sur le contrôleur DMX comme décrit ci-dessus et allumez l'ensemble.
• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
• Mettez le canal DMX 202 sur maximum (valeur 255)
• Poussez le bouton "Adressage DMX auto" (6) du premier projecteur pendant environ 5sec.
• Finil Le premier projecteur de la chaine reçoit l'adresse 202. Les adresses de départ des autres projecteurs de la chaine seront calculés et distribués automatiquement: le deuxième projecteur reçoit l'adresse 206, le troisième l'adresse 210, ..., jusqu'àu sezième projecteur qui reçoit l'adresse 262.

Voues venez de programmer 16 projecteurs en 10 secondes !!!

Remarque: vous pouvez mélanger les apparèils ensemble avec d'autres effets DMX qui ne possèdent pas l'option adressage DMX automatique. Dans ce cas, il vous restera à régler les adresses DMX de ces effets DMX manuellement!

C. Configurer les interrupteurs DIP pour obtenir l'adresse de démarrage correcte:

Voici la façon traditionnelle : BEAUCOUP plus lente..

A l'arrière du LED PAR vous verrez les interrupteurs DIP. Rétérez-vous au tableau ci-dessous pour comprendre la manière de programmermer les adresses DMX :

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9
Valeur	1	2	4	8	16	32	64	128	256

Combinez ces valeurs pour obtenir des adresses de demarrage comprises entre 1 et 512:

Adresse = 01 DIP 1=ON valueurs: 1
Adresse = 05 DIP 1 + 3 = ON valueurs: 1 + 4 = 5
Adresse = 09 DIP 1 + 4 = ON valueurs: 1 + 8 = 9
Adresse = 13 DIP 1 + 3 + 4 = ON valeurs: 1 + 4 + 8 = 13

···

Adresse = 62 DIP 2 + 3 + 4 + 5 + 6 = ON valueurs: 2 + 4 + 8 + 16 + 32 = 62

INSTALLATION EN HAUTEUR

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut cause des blessures sévres et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la déinstallation ou la maintenance.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un cable de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce cable de sécurité seconde doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20~cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas été considéré !
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

INSTRUCTIONS D'UTILISATION

A. 1 apparéil en fonctionnement seul:

• Branchez simplement l'appareil sur le secteur et mettez de la musique. L'appareil commencerà à fonctionner automatiquement au rythme de la musique.

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil si vous souhaitez avoir plus de contrôle.

B. Deux ou plusieurs apparéls en configuration maitre/esclave:

• Branchez de 2 à maximum 16 apparèils ensemble. Rêférez-vous au chapitre "installation électrique" pour accorder à brancher les apparèils ensemble (n'oubliez pas de donner une adresse DMX correcte à tous les apparèils de l'ensemble!)
• Branchez tous les apparèils sur le secteur et mettez de la musique. Les apparèils commenceront à fonctionner automatiquement au rythme de la musique et à indiquer les programmes internes d'approché d'asservissement.

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave.

C. Brancher le contrôle CA-8 en option pour plus de contrôle:

Le contrôleur CA-8 peut uniquement ettre utilise en fonctionnement autonome ou en mode maître/esclave. Branchez le contrôleur sur l'entrée CA-8 du premier appeareil (maître).Vous pouvez maintenant contrcler tous les appeareils branchés:

BOUTON	ACTIONS
STANDBY	Pourmettre en obscurissement toutes les fonctions
FONCTION	Strobe1. Strobe synchronisé en blanc2. Chenillard strobe avec la même couleur3. Chenillard strobe avec différents couleurs	9 Sélection de couleursBlanc→ Rouge→ Bleu→ Violet→ Orange→ Vert→ Jaune→ Magenta→ Cyan	Chenillard en couleurs1. Mème couleur2. Différentes couleurs3. Chenillard sur une lumière4. Chenillard sur deux lumières5. Chenillard sur quatre lumières	Fade (Fondu) des couleurs1. Vitesse rapide2. Vitesse moyenne3. Vitesse lente
MODE	Son 1(LED OFF)	Manuel(LED ON)	Son 2(LED clignote lentement)	Auto(LED clignote rapidement)

D. Contrôle par un contrôleur DMX universel:

• Branchez tous les apparêls ensemble. Rétérez-vous au chapitre "installation électrique pour deux ou plusieurs apparêls en mode DMX" pour apprendre à le faire (n'oubliez pas d'adresser tous les apparêls correctement!)
• Branchez tous les apparèils sur le secteur et allumez le contrôleur DMX.

Etant donné que chaque apparéil à sa propre adresse DMX, vous pouvez les contrôle individuellement. Souvenez-vous que chaque apparéil utilise 4 canaux DMX comme indiqued dans le tableau DMX cï-dessous:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255	255	255	255
0%	0%	0%	OPEN
0%	0%	0%	Sound
CHASE	8	CLOSED

ANGLE DE DISPERSION + SUPPORT DE Filtre

Avec les projecteurs PAR à LED, on peut projeter n'importequelle valeur RGB ; normalement, il est donc inutil de recourir à des filtres colorés. Cependant, dans le cas du présent projecteur, on se sert de filtres pour modifier l'angle de dispersion du faisceau lumineux.

Afin de garantir de jolis faisceaux colorés de grande intensité lumineuse, l'angle de dispersion de ce projecteur est de 15^ seulement. Voilà qui est parfait pour des situations rencontres par des DJ ou sur une scène de spectacle, mais pour certaines applications comme l'architecture, un faisceau plus large est nécessaire. Dans ces cas-là, il est tout indiqué de placer un filttre spécial (dépoli) dans le porte filttre afin d'élargir le faisceau et obténir ainsi une source lumineuse/agréable et uniformément distribuée. Il vous est loisible de vous procurer ce genre de filtres dépolis auprès de Briteq®.

MAINTENANCE

• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de la maintenance.
• Eteignez l'appareil et débranche le cable secteur.

Pendant l'inspection, les points suivants doivent etre vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pieces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Les câbles doivent être en parfaite condition et doivent être replacés immédiatement en cas de détention d'un problème, même bénin.
  L'intérieur de l'appareil doit etre nettoyed annuellement a laide d'un aspirateur ou jet d'air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne: des environnements humides, enflammés ou particulièrement sales peuvent entrainer une accumulation de saleté plus importantes sur les optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.

• Séchétz toujours les parties soignement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.

Attention: Nous vous recommendons fortement de faire executer le nettoyage interne par du personnel qualifié!

SPECIFICATIONS

LED PAR 56 :

Entesecteur

Consummation :

Fusible:

Contrôle du son:

Connexions DMX:

LEDs:

Angle de rayonnement:

Intensité lumineuse :

Taille:

Poids:

230 V 50Hz

21 Watt

250V 2A coup lent (20mm verre)

Microphone interne

XLR 3pin

156 LEDs haute puissance (R50 + G53 + B53)

15^ (ou plus large si des filtres dépolis sont utilisés)

voir le tableau ci-dessous

voir schéma ci-dessous

2,5 kg

LED PAR 56

BLUE	1600	200	140	80	60
GREEN	800	180	110	60	40
WHITE	2400	590	370	220	150
RED	1200	190	150	80	60	(Lux)
0	1	2	3	4	5	Distance(m)

LED PAR 64 :

Entréesecteur:

Consummation :

Fusible:

Contrôle du son:

Connexions DMX:

LEDs:

Angle de rayonnement:

Intensité lumineuse :

Taille:

Poids:

230 V 50 Hz

28 Watt

250V 2A coup lent (20mm verre)

Microphone interne

XLR 3pin

212 LEDs haute puissance (R70 + G71 + B71)

15^ (ou plus large si des filtres dépolis sont utilisés)

voir le tableau ci-dessous

voir schéma ci-dessous

3,0 kg

LED PAR 64

Chacune de ces informations peut être modifiée sans averissement préalable

Voupce tlechager la derire version de mode d'emploi sur notre site web: www.beglec.com

GEBRUIKSAANWIJZING
