MODE D'EMPLOI 350X DRILL DOCTOR

• Table des matières English p. 1
• Español p. 21
• Français p. 43
• Directives de sécurité p. 45
• Les composants de l’affûteuse Drill Doctor® p. 48
• Les forets de base p. 49
• Géométrie du foret p. 49
• L’affûtage de Drill Doctor® p. 50
• Alignement du foret p. 50
• Affûtage du foret p. 52
• Comment savoir si un foret est bien affûté p. 53
• Affûtage de forets de longueurs et de diamètres différents p. 55
• Alignement et affûtage des forets à béton p. 56
• Questions et réponses p. 57
• Entretien de l’affûteuse Drill Doctor® p. 60
• Accessoires p. 63

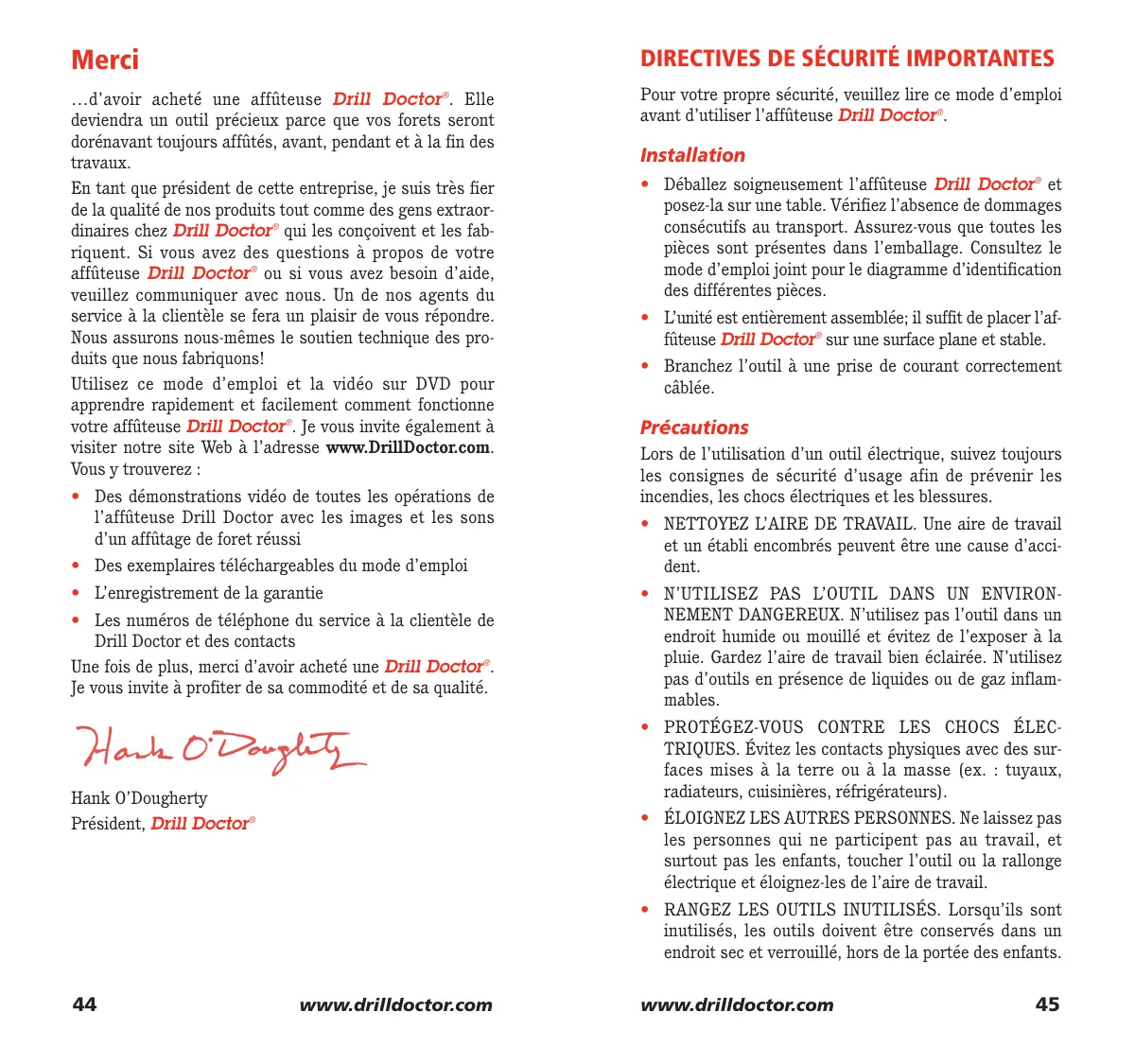

• Garantie …d’avoir acheté une affûteuse Drill Doctor®. Elle deviendra un outil précieux parce que vos forets seront dorénavant toujours affûtés, avant, pendant et à la fin des travaux. En tant que président de cette entreprise, je suis très fier de la qualité de nos produits tout comme des gens extraordinaires chez Drill Doctor® qui les conçoivent et les fabriquent. Si vous avez des questions à propos de votre affûteuse Drill Doctor® ou si vous avez besoin d’aide, veuillez communiquer avec nous. Un de nos agents du service à la clientèle se fera un plaisir de vous répondre. Nous assurons nous-mêmes le soutien technique des produits que nous fabriquons! Utilisez ce mode d’emploi et la vidéo sur DVD pour apprendre rapidement et facilement comment fonctionne votre affûteuse Drill Doctor®. Je vous invite également à visiter notre site Web à l’adresse www.DrillDoctor.com. Vous y trouverez : Pour votre propre sécurité, veuillez lire ce mode d’emploi avant d’utiliser l’affûteuse Drill Doctor®. p. 64

• Des démonstrations vidéo de toutes les opérations de l’affûteuse Drill Doctor avec les images et les sons d’un affûtage de foret réussi
• Des exemplaires téléchargeables du mode d’emploi
• L’enregistrement de la garantie
• Les numéros de téléphone du service à la clientèle de Drill Doctor et des contacts Une fois de plus, merci d’avoir acheté une Drill Doctor®. Je vous invite à profiter de sa commodité et de sa qualité. Installation
• Déballez soigneusement l’affûteuse Drill Doctor® et posez-la sur une table. Vérifiez l’absence de dommages consécutifs au transport. Assurez-vous que toutes les pièces sont présentes dans l’emballage. Consultez le mode d’emploi joint pour le diagramme d’identification des différentes pièces.
• L’unité est entièrement assemblée; il suffit de placer l’affûteuse Drill Doctor® sur une surface plane et stable.
• Branchez l’outil à une prise de courant correctement câblée. Précautions Lors de l’utilisation d’un outil électrique, suivez toujours les consignes de sécurité d’usage afin de prévenir les incendies, les chocs électriques et les blessures.
• NETTOYEZ L’AIRE DE TRAVAIL. Une aire de travail et un établi encombrés peuvent être une cause d’accident.
• N’UTILISEZ PAS L’OUTIL DANS UN ENVIRONNEMENT DANGEREUX. N’utilisez pas l’outil dans un endroit humide ou mouillé et évitez de l’exposer à la pluie. Gardez l’aire de travail bien éclairée. N’utilisez pas d’outils en présence de liquides ou de gaz inflammables.
• PROTÉGEZ-VOUS CONTRE LES CHOCS ÉLECTRIQUES. Évitez les contacts physiques avec des surfaces mises à la terre ou à la masse (ex. : tuyaux, radiateurs, cuisinières, réfrigérateurs). Hank O’Dougherty Président, Drill Doctor®

• ÉLOIGNEZ LES AUTRES PERSONNES. Ne laissez pas les personnes qui ne participent pas au travail, et surtout pas les enfants, toucher l’outil ou la rallonge électrique et éloignez-les de l’aire de travail.
• RANGEZ LES OUTILS INUTILISÉS. Lorsqu’ils sont inutilisés, les outils doivent être conservés dans un endroit sec et verrouillé, hors de la portée des enfants.

www.drilldoctor.com www.drilldoctor.com

• NE FORCEZ PAS SUR L’OUTIL. Vous obtiendrez de meilleurs résultats et serez plus en sécurité si vous l’utilisez à la vitesse pour laquelle il a été conçu.
• PORTEZ DES VÊTEMENTS APPROPRIÉS. Ne portez pas de vêtements amples ou de bijoux, ils pourraient se coincer dans des pièces mobiles. Protégez et attachez vos cheveux longs.
• UTILISEZ UN ÉQUIPEMENT DE PROTECTION. Utilisez des lunettes de sécurité. Utilisez un masque facial ou anti-poussière si vos tâches sont génératrices de poussières.
• MANIPULEZ LE CORDON D’ALIMENTATION AVEC SOIN. Ne tirez jamais sur le cordon pour le débrancher de la prise. Éloignez le cordon de la chaleur, de l’huile et des bords coupants.
• ENTRETENEZ SOIGNEUSEMENT L’OUTIL. Nettoyez souvent l’affûteuse Drill Doctor® pour obtenir une meilleure performance et une meilleure sécurité. Suivez les instructions pour l’entretien et le remplacement des accessoires. Vérifiez régulièrement les cordons et, s’ils sont endommagés, faites-les réparer par un réparateur agréé. Vérifiez régulièrement les rallonges et remplacez-les si elles sont endommagées. Gardez l’outil sec, propre et dépourvu d’huile et de graisse.
• DÉBRANCHEZ LES OUTILS. Débranchez toujours l’affûteuse Drill Doctor® lorsque vous nettoyez, inspectez et changez des accessoires comme la meule diamant. Lorsque vous n’utilisez pas l’affûteuse, débranchez-la. Ne touchez jamais aux pièces internes de l’affûteuse lorsqu’elle est en marche ou branchée. La meule diamant rotative pourrait vous blesser.
• ÉVITEZ TOUT DÉMARRAGE INVOLONTAIRE. Assurez-vous que l’interrupteur est bien en position «OFF» avant de brancher l’outil.
• DEMEUREZ VIGILANT. Soyez attentif à ce que vous faites, faites preuve de bon sens et n’utilisez pas l’outil lorsque vous êtes fatigué.
• ASSUREZ-VOUS QU’AUCUNE PIÈCE N’EST ENDOMMAGÉE. Avant d’utiliser l’outil, celui-ci doit être vérifié pour déterminer s’il peut fonctionner normalement et réaliser ce pour quoi il a été conçu. Vérifiez l’alignement des pièces en mouvement, leur assemblage, l’absence d’éventuelles pièces endommagées ou mal montées et de tout autre défaut pouvant gêner le fonctionnement de l’outil. Toute pièce de protection ou

autre pièce endommagée doit être rapidement réparée ou remplacée par un centre d’entretien agréé, sauf indication contraire dans le manuel de l’outil. Faites remplacer les interrupteurs défectueux par un centre d’entretien agréé. N’utilisez pas l’outil si l’interrupteur ne le met pas sous tension ou hors tension. N’utilisez pas l’outil si la meule est endommagée. N’utilisez que les meules conseillées par Drill Doctor®. MISE EN GARDE. L’utilisation de tout accessoire et de toute pièce non conseillés dans le manuel de l’outil peut présenter un risque de blessure. FAITES RÉPARER L’OUTIL PAR UNE PERSONNE QUALIFIÉE. Cet outil électrique est conforme aux règles de sécurité appropriées. Les réparations ne doivent être effectuées que par des personnes qualifiées avec des pièces d’origine; dans le cas contraire, l’utilisateur risque d’être en danger. NE LAISSEZ JAMAIS L’OUTIL SANS SURVEILLANCE. UTILISEZ DES PROTECTIONS AUDITIVES PENDANT L’UTILISATION. L’affûteuse Drill Doctor® en fonctionnement peut générer des émissions sonores de 85 dB (A). Pour le service, communiquez avec : Professional Tool 210 E. Hersey St. Ashland, OR 97520 États-Unis

TÉLÉCOPIEUR : [phone]

Courriel : [e-mail]

AVERTISSEMENT :

L’État de la Californie avise que certaines poussières produites par ponçage mécanique, meulage et d’autres activités de construction, ainsi que les matières utilisées dans la fabrication de la machine, y compris de ses pièces moulées, de son câblage, de sa meule ou de toute autre pièce, pourraient contenir des produits chimiques causant le cancer, des anomalies congénitales ou d’autres problèmes reproductifs et pourraient être dangereuses pour votre santé. www.drilldoctor.com

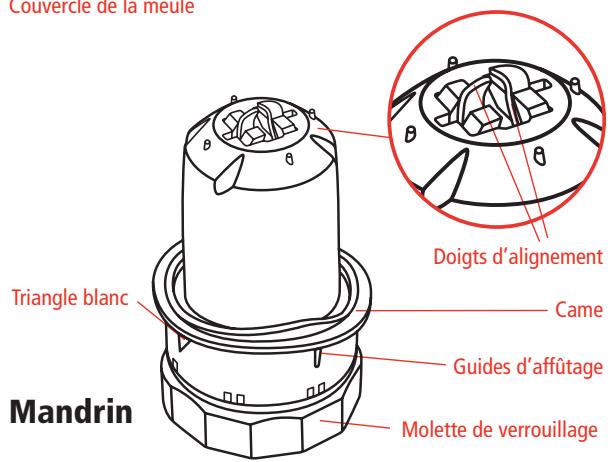

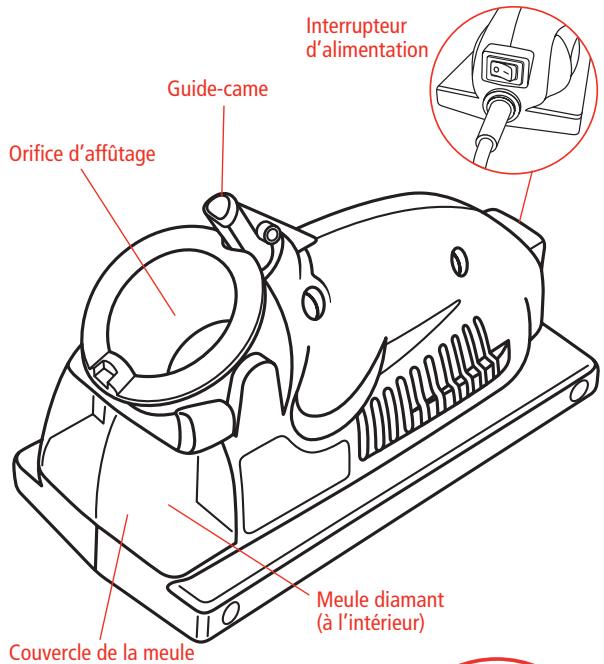

Les composants de l’affûteuse Drill Doctor® Les forets de base En visionnant le vidéo de l’utilisateur inclus avec votre affûteuse Drill Doctor®, vous deviendrez un expert en affûtage en quelques minutes! Interrupteur d’alimentation L’affûteuse Drill Doctor est plus efficace pour réaffûter l’angle de pointe original d’un foret. La meule diamant standard affûte les forets d’acier à coupe rapide, de cobalt, recouverts de TiN, de carbure et à maçonnerie. Le modèle 350X a été conçu et fabriqué pour affûter les types de pointes de foret les plus courants. Foret à pointe ordinaire Guide-came Ce foret d’usage général (normalement doté d’un angle de pointe de 118°) est employé pour percer les matériaux comme l’acier laminé à froid, l’aluminium et le bois. Orifice d’affûtage Foret à béton Sur la pointe des forets à béton une pastille de carbure est sertie; ces forets sont utilisés pour percer le béton, la brique et la céramique. Géométrie du foret Meule diamant (à l’intérieur) Arête centrale Couvercle de la meule Arête de coupe Talon Vous devez bien comprendre que chacun des forets possède toutes ces caractéristiques. Arête d’attaque Angle de dépouille Doigts d’alignement Triangle blanc Came Guides d’affûtage Mandrin

Molette de verrouillage www.drilldoctor.com Arête de coupe Talon En regardant un foret bien affûté par le bout, toute la surface de la pointe s’étendant de l’arête de coupe au talon sera finement meulée sans stries ni empreintes. Le talon est toujours moins élevé que l’arête de coupe. C’est ce qu’on appelle la dépouille positive. www.drilldoctor.com

L’affûtage de Drill Doctor®

L’affûtage comporte 2 opérations simples: Serrez le mandrin en tournant la molette de verrouillage dans le sens horaire jusqu’à ce que le foret soit légèrement serré tout en pouvant être glissé vers l’intérieur et l’extérieur. Le Arête d’attaque mandrin ne doit pas être complètement serré avant d’avoir établi la profondeur requise pour l’affûtage à l’étape suivante. Tournez le foret dans le mandrin de sorte que l’arête d’attaque de la goujure soit appuyée contre le doigt d’alignement. Le foret est Doigt d’alignement alors aligné pour un affûtage précis. Remarque : Voici une bonne façon de vérifier si le mandrin est correctement serré : assurez-vous que le mandrin se déplace lorsque vous le tirez avec vos doigts, mais il ne doit pas s’enlever lorsque vous le retournez vers le bas.

1. Alignement du foret dans le mandrin.

2. Affûtage du foret.

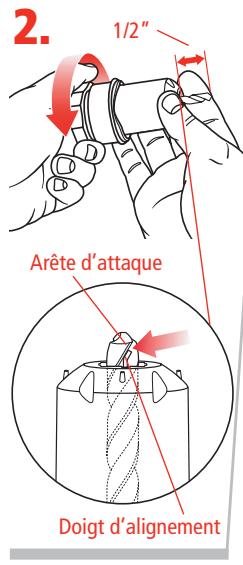

Alignement du foret C’est une façon de s’assurer que l’affûteuse Drill Doctor crée le bon fini. Cela permet aussi de placer le foret de manière à ce que seule une petite quantité de la pointe soit meulée. Pour l’alignement et l’affûtage des forets à béton, voir la page 56–57.

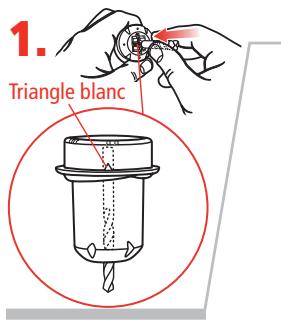

Insérez un foret dans un mandrin Triangle blanc Maintenez le mandrin de sorte que le triangle blanc soit vers le haut. Insérez le foret dans la partie avant du mandrin, en laissant 12,7mm (1/2 po) du foret à l’extérieur du mandrin. Serrez légèrement le mandrin 1/2” Réglez la profondeur et serrez le mandrin

Triangle blanc Guide-came Orifice d’affûtage

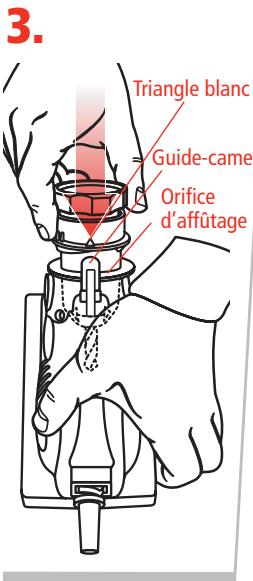

www.drilldoctor.com www.drilldoctor.com Pendant que l’outil est hors tension, alignez le triangle blanc de mandrin avec le guide-came. Tout en conservant le mandrin appuyé contre le guide-came de l’affûteuse 350X, insérez le mandrin dans l’orifice d’affûtage. Poussez complètement le mandrin dans l’orifice. Serrez la molette de verrouillage pendant qu’il est dans l’orifice d’affûtage. Enlevez le mandrin et assurez-vous qu’il est serré de sorte que le foret ne se déplace pas lorsqu’il est affûté.

Affûtage du foret Conseils à lire avant l’affûtage :

• Maintenez la came en contact avec le guide-came pendant l’affûtage et poussez le mandrin directement dans l’orifice.
• Une pression légère suffit.
• Un bruit de meulage (zzzzzzzzz) se fait entendre à la fin de chaque demi-tour et pendant l’affûtage de chaque face du foret.
• Le mandrin oscille pendant qu’on le tourne et que la came glisse sur le guide.

Alignez des guides Mettez le modèle 350X en marche. Alignez l’un des guides d’affûtage du mandrin avec le guide-came et insérez le mandrin dans l’orifice d’affûtage. Guides d’affûtage Tournez de guide en guide dans un mouvement uniforme jusqu’à ce que le foret soit affûté. Pour affûter uniformément les deux côtés du foret, effectuez toujours un nombre pair de demi-tours de mandrin. Le nombre de demi-tours requis pour l’affûtage du foret varie selon sa taille. Tournez le mandrin d’un nombre pair de demi-tours avec une légère pression vers l’intérieur :

• Forets de 2,5mm (3/32 po) — de 2 à 4 demi-tours,
• Forets de 3,2mm (1/8 po) — de 4 à 6 demi-tours,
• Forets de 9,5mm (3/8 po) — de 16 à 20 demi-tours. Remarque: N’utilisez que la pression suffisante pour garder la came appuyée contre le guide-came. Laissez l’outil se charger de l’affûtage. Comment savoir si un foret est bien affûté (et ce qu’il faut faire s’il ne l’est pas!) Forets bien affûtés Talon Toute la surface s’étendant de l’arête de coupe jusqu’au talon doit présenter une surface finement meulée sans stries ni empreintes. Le talon est toujours moins élevé que l’arête de coupe (dépouille positive). Arête centrale Arête de coupe Guide-came

Tournez jusqu’à l’affûtage désiré. En s’assurant que le mandrin demeure fermement appuyé contre le guide-came, tournez le mandrin d’un demi-tour vers la droite, vers le prochain guide d’affûtage.

www.drilldoctor.com Problème Cause L’arête de coupe est aplatie. Les doigts d’alignement n’ont pas positionné le foret correctement lors de l’alignement (page 50–51). Solution Alignez le foret de nouveau en suivant soigneusement les étapes 1 à 3 à la page 50–51. Assurez-vous que le foret est centré dans le mors et tourné jusqu’à ce que l’arête d’attaque de la goujure soit appuyée contre le doigt d’alignement. www.drilldoctor.com

Problème La surface du foret n’est pas lisse et/ou émet un bruit fort d’affûtage. Cause Une partie trop longue du foret se trouve à l’extérieur de l’extrémité du mandrin. Solution Alignez le foret de nouveau. Pendant le réalignement, assurez-vous que le triangle blanc est appuyé contre le guide-came pendant l’insertion du mandrin dans l’orifice d’affûtage afin de régler la profondeur du foret. Le foret doit être poussé dans le mandrin et doit pouvoir tourner légèrement lorsque le mandrin est inséré dans l’orifice d’affûtage et qu’il entre en contact avec la meule diamant. Poussez complètement le mandrin dans l’orifice. Affûtage de forets de longueurs et de diamètres différents Forets de diamètres différents Un trop grand nombre de rotations sur un foret de petit diamètre peut produire un affûtage de mauvaise qualité, alors qu’un trop petit nombre de rotations sur un gros foret peut ne pas suffire à l’affûter.

• Forets de 2,5mm (3/32 po) — de 2 à 4 demi-tours,
• Forets de 3,2mm (1/8 po) — de 4 à 6 demi-tours,
• Forets de 9,5mm (3/8 po) — de 16 à 20 demi-tours Problème Cause Forets de gros diamètre Le talon est aussi haut ou plus haut que l’arête de coupe. Le foret est mal aligné ou la came ne reste pas en contact avec le guide-came pendant l’affûtage. Pour affûter les forets de gros diamètre (de 9,5 à 19mm — soit de 3/8 à 1/2 po), il faut faire un plus grand nombre de demi-tours de mandrin. Un foret bien affûté présente une surface lisse de l’arête centrale jusqu’au talon. Pour remettre en état un gros foret ébréché ou très émoussé, il faut peut-être effectuer deux ou trois cycles d’affûtage complets (répétition de toutes les étapes). Un foret de 13mm (1/2 po) nécessite un minimum de 20 demi-tours. Arête de coupe Talon Angle de dépouille Solution Effectuez la procédure d’alignement et d’affûtage de nouveau en vous assurant d’appliquer une légère pression de sorte que la came reste en contact avec le guide-came pendant l’affûtage. Problème Cause Le foret recule ou glisse hors du mors lors de l’affûtage. Une pression trop élevée est appliquée au cours de l’affûtage, le mandrin est sale ou le mandrin n’ext pas assez serré. Affûtage des forets courts La nouvelle conception du 350X vous permet d’affûter les forets courts aussi facilement que les plus longs. Alignez simplement le foret dans le mandrin de façon normale. Affûtez ensuite le foret en appliquant une légère pression et en effectuant moins de demi-tours. Le foret ne doit être en contact avec la meule que brièvement. Veuillez prendre note que les doigts peuvent venir en contact avec la meule. Ce contact n’endommagera pas le mandrin. Solution Utilisez seulement une pression suffisante pour garder la came appuyée contre le guide-came. Si le foret continue de glisser, nettoyez le mandrin en suivant les instructions de la page 60.

www.drilldoctor.com www.drilldoctor.com

Alignement et affûtage des forets à béton Il ne faut pas tourner le mandrin pour l’affûtage de foret à béton. Le mandrin doit être inséré jusqu’à ce qu’il touche à la meule, il faut ensuite l’enlever et effectuer la même opération pour l’autre côté.

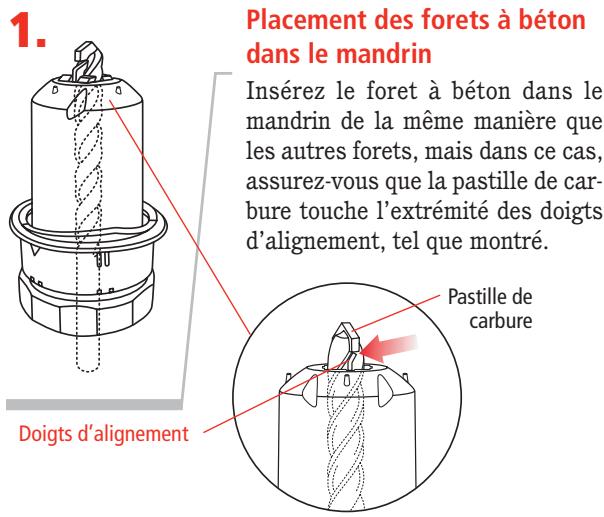

Placement des forets à béton dans le mandrin Insérez le foret à béton dans le mandrin de la même manière que les autres forets, mais dans ce cas, assurez-vous que la pastille de carbure touche l’extrémité des doigts d’alignement, tel que montré. Pastille de carbure

Insérez jusqu’à l’affûtage désiré Triangle blanc Alignez le triangle blanc du mandrin au guide-came de l’outil. Insérez le mandrin dans l’orifice d’affûtage jusqu’à ce qu’il touche la meule. Retirez le mandrin et tournez d’un demi-tour du côté opposé au triangle blanc. Insérez le mandrin dans l’orifice d’affûtage pour affûter l’autre côté de la pastille de carbure. Commencez par quatre insertions. Inspectez le foret. Affûtez davantage, selon les besoins. Guide-came Questions et réponses

1. Question :

Pourquoi le foret est-il mal affûté? Réponse : Doigts d’alignement L’alignement inadéquat du foret constitue la cause la plus courante de mauvais affûtage. Les raisons principales sont :

Serrez Serrez le mandrin tout en s’assurant que la pastille touche à l’extrémité des doigts d’alignement. Serrez jusqu’à ce que le foret ne puisse plus se déplacer dans le mandrin. www.drilldoctor.com

1. Le mandrin n’a pas été complètement poussé dans

l’orifice d’affûtage.

2. Le foret n’a pas été correctement aligné avec les doigts

3. Le mandrin est sale et le foret glisse. Voir à la page 60,

«Nettoyage du mandrin» pour corriger la situation.

4. Un trop grand nombre de rotations sur un foret de petit

diamètre produit un affûtage de mauvaise qualité, alors qu’un trop petit nombre de rotations sur un gros foret peut ne pas suffire à l’affûter. Voir à la page 55, «Forets de diamètres différents». Pour corriger ces problèmes, assurez-vous que le mandrin est complètement à l’intérieur de l’orifice d’affûtage et que les guides correspondent correctement. www.drilldoctor.com

2. Question :

Pourquoi, lors de l’alignement et de l’affûtage du foret, pratiquement aucun matériau n’est éliminé? Réponse : Ceci se produit lorsque la pointe du foret ne sort pas suffisamment du mandrin. Le mandrin peut ne pas avoir été assez serré et le foret peut avoir glissé dans le mandrin. Réalignez avec soin le foret dans le mandrin et réglez de nouveau la profondeur dans l’orifice d’alignement.

3. Question :

Le foret a été affûté. Pourquoi ne coupe-t-il pas? Réponse : Ceci se produit lorsque le talon du foret est plus haut que l’arête de coupe (dépouille négative). Réalignez et réaffûtez le foret dans l’orifice d’affûtage.

• Maintenez une légère pression constante vers l’intérieur en effectuant les demi-tours du mandrin.
• Il s’agit peut-être d’un foret spécialisé. Les forets à hélice raccourcie ou allongée, hélicoïdaux, à goujure turbo, et à liste en relief sont des forets spécialisés. Votre Drill Doctor n’affûte pas ces types de forets.
• Suivez la procédure normale d’affûtage. Il faudra peutêtre répéter la procédure d’alignement et d’affûtage plusieurs fois pour s’assurer que le foret est bien affûté. Communiquez avec le Service technique si le problème persiste.

4. Question :

• Assurez-vous que le mandrin est propre.
• Assurez-vous que le foret est bien serré dans le mandrin.
• Durant l’affûtage, assurez-vous de maintenir la même pression à chaque demi-tour.

5. Question :

Que faire à propos des méplats sur la pointe du foret entre l’arête de coupe et le talon? Réponse : La présence de méplats sur un foret affûté est causée par des demi-tours de mandrin incomplets ou ponctués d’arrêts dans l’orifice d’affûtage. Pour les corriger, appuyez légèrement sur le mandrin vers l’intérieur et tournez-le doucement tout en affûtant. Assurez-vous d’effectuer des demi-tours complets.

6. Question :

Pourquoi l’arête centrale du foret est-elle aplatie? Réponse : Durant l’alignement, les doigts d’alignement peuvent avoir serré des points saillants du foret. Insérez le foret de nouveau dans le mandrin en s’assurant que les doigts d’alignement saisissent la section la plus étroite du foret (les goujures) et que l’arête d’attaque de la goujure soit appuyée contre le doigt d’alignement. (Voir à la page 50–51.)

7. Question :

Pourquoi le foret recule-t-il dans le mandrin durant l’affûtage? Pourquoi la pointe du foret est-elle décentrée? Réponse : Réponse : Avant d’affûter, assurez-vous que le foret est bien serré dans le mandrin.Le mandrin est peut-être sale. Nettoyez le mandrin en suivant les instructions de la page 60. Si l’affûtage de la pointe du foret semble décentré, vérifiez les points suivants :

• Peut-être qu’un nombre impair de demi-tours a été effectué durant l’affûtage et qu’un côté du foret a été plus affûté que l’autre. Effectuez toujours un nombre pair de demi-tours de mandrin lors de l’affûtage. Avant de serrer le mandrin, assurez-vous que le foret est au centre du mors.

8. Question :

Peut-on convertir un foret de 135°en un foret de 118°? Réponse : Il est possible de changer l’angle de pointe de n’importe quel foret de 135 degrés à 118 degrés. www.drilldoctor.com

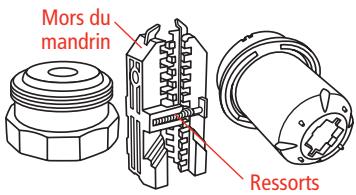

Entretien de l’affûteuse Drill Doctor® Après environ 20 ou 25 affûtages, de la limaille s’accumule dans le compartiment d’affûtage. La limaille d’affûtage contribue à l’usure des orifices d’alignement et du mandrin. Ainsi, le nettoyage régulier aide à prolonger la vie utile de l’affûteuse. Avant de procéder à tout entretien ou nettoyage, prenez soin de débrancher l’affûteuse Drill Doctor. Dépose du couvercle de la meule Lorsque l’affûteuse Drill Doctor est débranchée, servezvous d’un ongle ou du bout d’un doigt pour tirer la languette de la partie avant du couvercle d’accès à la meule. Il s’enlèvera complètement pour offrir un accès facile. Pour refermer, insérez le couvercle dans la fente vers l’arrière du boîtier et appliquez une pression. Nettoyage de l’affûteuse Drill Doctor Débranchez l’affûteuse Drill Doctor, secouez la poussière de meulage de foret accumulée derrière le couvercle de la meule dans un contenant jetable. À l’aide d’une petite brosse sèche, enlevez la limaille autour de la meule. Jetez le récipient et la limaille d’affûtage en respectant la réglementation relative à la protection de l’environnement. À l’aide d’un tissu sec, essuyez l’intérieur et l’extérieur de l’orifice d’affûtage afin d’enlever toute limaille d’affûtage accuMors du mulée. On peut mandrin aussi utiliser un boyau d’aspirateur standard de 25,4mm (1 po). Comment savoir s’il faut remplacer la meule diamant Il est possible de doubler la durée de vie utile de la meule en l’inversant avant de la remplacer. La meule fournie avec l’affûteuse Drill Doctor® est conçue pour fonctionner longtemps et affûter sans incident plus de 200 forets de 2,5 à 13mm (de 3/32 à 1/2 po) en moyenne. Il faut remplacer la meule si :

1. Les forets affûtés brûlent ou bleuissent quelle que soit

la vitesse à laquelle le mandrin est tourné.

2. Les portions inférieures de la meule sont trop douces

au toucher (non abrasives); effectuez cette vérification uniquement lorsque la machine est débranchée.

3. L’affûtage du foret nécessite un trop grand nombre de

demi-tours. Pour acheter une meule d’affûtage de rechange, contactez le détaillant qui a vendu l’affûteuse Drill Doctor® ou joignez Drill Doctor directement. Inversion ou remplacement de la meule diamant

Débranchez l’affûteuse Drill Doctor et assurez-vous qu’elle a refroidi avant d’enlever le couvercle de la meule. Ressorts Nettoyage du mandrin Dévissez la molette du corps et nettoyez les deux filetages à l’aide d’une brosse douce ou d’un coton-tige. Réassemblez le mandrin et ajustez la molette jusqu’à ce qu’il se déplace librement. Lorsque la molette est retirée, prenez soin de ne pas perdre les petits ressorts qui écartent les mors du mandrin.

www.drilldoctor.com www.drilldoctor.com

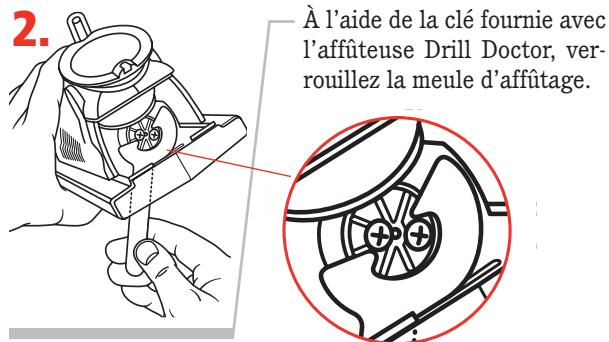

À l’aide de la clé fournie avec l’affûteuse Drill Doctor, verrouillez la meule d’affûtage. Accessoires Commandez les accessoires via notre site Web www.DrillDoctor.com ou en composant le numéro de téléphone indiqué sur la page de garantie (page 64) ou encore chez le détaillant où vous avez acheté votre affûteuse Drill Doctor®. Meule diamant standard Grain 180 (No pièce : DA31320GF)

À l’aide d’un tournevis à tête cruciforme, retirez les deux vis et le dispositif de retenue. Meule diamant à gros grain Grain 100 (No pièce : DA31325GF)

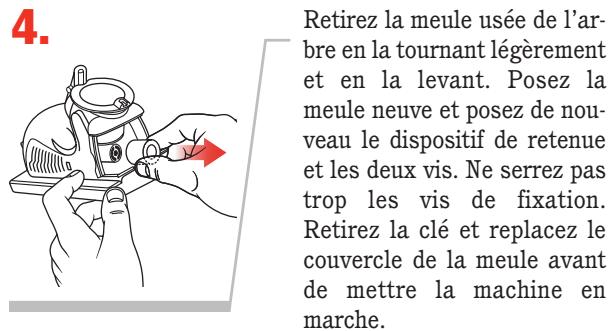

Retirez la meule usée de l’arbre en la tournant légèrement et en la levant. Posez la meule neuve et posez de nouveau le dispositif de retenue et les deux vis. Ne serrez pas trop les vis de fixation. Retirez la clé et replacez le couvercle de la meule avant de mettre la machine en marche. www.drilldoctor.com MISE EN GARDE : Afin d’éviter les blessures, n’utilisez que les accessoires recommandés dans ce mode d’emploi. www.drilldoctor.com

Garantie De l’Affuteuse Drill Doctor® États-Unis et Canada seulement Pour les pays autres que les États-Unis et le Canada, consultez la carte de garantie ci-incluse. Nous garantissons que votre affûteuse Drill Doctor sera exempte de défauts de fabrication et de conception pendant une période de 3 ans à compter de la date d’achat. En cas de panne ou de tout probléme de fonctionnement de votre affûteuse Drill Doctor, contactez le service technique de Drill Doctor au numéro : 1 888 693-7455 (numéro sans frais aux É.-U. et au Canada seulement) 1 541 552-1301 Veuillez appeler entre 8 h et 15 h 30, heure normale du Pacifique. Ne retournez pas ce produit au commerce où vous l’avez acheté. Ne tentez pas d’effectuer une mesure d’entretien ou une réparation autre que celles suggérées par le représentant du service technique de Drill Doctor. Au cours de la période de garantie, Drill Doctor pourra, à sa discrétion, réparer ou remplacer ce produit sans frais et rembourser les frais de poste ou de livraison pourvu que les conditions suivantes sont satisfaites :

1. Une copie de la preuve d’achat est fournie.

2. Le produit a été utilisé aux fins prévues dans la notice d’utilisation et n’a pas fait l’objet d’une utilisation abusive ou d’un mauvais traitement.

3. Le produit n’a pas été démonté et aucune tentative d’entretien

ou de réparation n’a été effectuée autre que celles suggérées par le représentant du service technique (TSR) de Drill Doctor.

4. Le numéro d’autorisation de retour du produit (no RGA)

(assigné par le représentant du service technique de Drill Doctor) est inscrit sur le bordereau de livraison. Assurez-vous d’emballer le produit de sorte qu’il ne soit pas endommagé davantage lors du transport. Envoyez le produit par l’entremise d’un transporteur reconnu et assurez adéquatement l’envoi. Aucun envoi contre remboursement n’est accepté. Les frais d’expédition non approuvés ne sont pas remboursables. Remplissez et postez l’enregistrement de la garantie et le sondage auprès de la clientèle, ou remplissez-les en ligne à l’adresse : www.DrillDoctor.com Veuillez remplir ce formulaire pour vos dossiers : No de modèle de l’affûteuse Drill Doctor® : _____ _____ _____ Date d’achat _____ / _____ / _____ Achetée chez ________________________________
