MANUAL DE USUARIO 350X DRILL DOCTOR

• Familiarícese con su Drill Doctor® p. 26
• Identificación de las brocas básicas p. 27
• Partes de una broca p. 27
• El proceso de afilado de Drill Doctor® p. 28
• Alineación de la broca p. 28
• Afilado de la broca p. 30
• Identificación de brocas correctamente afiladas p. 31
• Afilado de brocas de diferentes longitudes y diámetros p. 33
• Alineación y afilado de brocas para mampostería p. 34
• Preguntas y respuestas p. 35

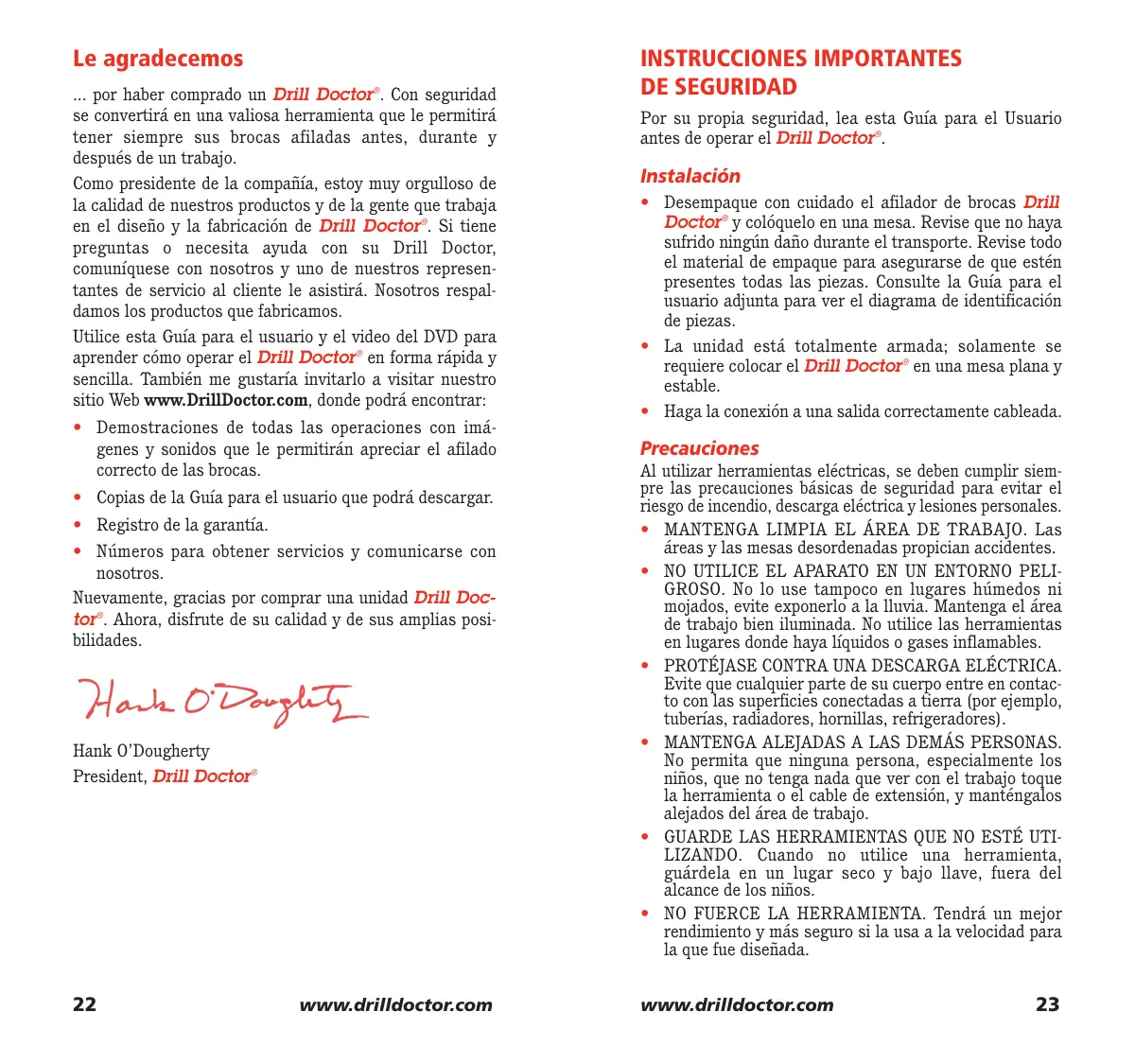

• Mantenimiento del Drill Doctor® Le agradecemos por haber comprado un Drill Doctor . Con seguridad se convertirá en una valiosa herramienta que le permitirá tener siempre sus brocas afiladas antes, durante y después de un trabajo. Como presidente de la compañía, estoy muy orgulloso de la calidad de nuestros productos y de la gente que trabaja en el diseño y la fabricación de Drill Doctor®. Si tiene preguntas o necesita ayuda con su Drill Doctor, comuníquese con nosotros y uno de nuestros representantes de servicio al cliente le asistirá. Nosotros respaldamos los productos que fabricamos. Utilice esta Guía para el usuario y el video del DVD para aprender cómo operar el Drill Doctor® en forma rápida y sencilla. También me gustaría invitarlo a visitar nuestro sitio Web www.DrillDoctor.com, donde podrá encontrar: p. 38

• Demostraciones de todas las operaciones con imágenes y sonidos que le permitirán apreciar el afilado correcto de las brocas.
• Copias de la Guía para el usuario que podrá descargar.
• Registro de la garantía.
• Números para obtener servicios y comunicarse con nosotros. Nuevamente, gracias por comprar una unidad Drill Doctor®. Ahora, disfrute de su calidad y de sus amplias posibilidades. INSTRUCCIONES IMPORTANTES DE SEGURIDAD Por su propia seguridad, lea esta Guía para el Usuario antes de operar el Drill Doctor®. Instalación
• Desempaque con cuidado el afilador de brocas Drill Doctor® y colóquelo en una mesa. Revise que no haya sufrido ningún daño durante el transporte. Revise todo el material de empaque para asegurarse de que estén presentes todas las piezas. Consulte la Guía para el usuario adjunta para ver el diagrama de identificación de piezas.
• La unidad está totalmente armada; solamente se requiere colocar el Drill Doctor® en una mesa plana y estable.
• Haga la conexión a una salida correctamente cableada. Precauciones Al utilizar herramientas eléctricas, se deben cumplir siempre las precauciones básicas de seguridad para evitar el riesgo de incendio, descarga eléctrica y lesiones personales.
• MANTENGA LIMPIA EL ÁREA DE TRABAJO. Las áreas y las mesas desordenadas propician accidentes.
• NO UTILICE EL APARATO EN UN ENTORNO PELIGROSO. No lo use tampoco en lugares húmedos ni mojados, evite exponerlo a la lluvia. Mantenga el área de trabajo bien iluminada. No utilice las herramientas en lugares donde haya líquidos o gases inflamables.
• PROTÉJASE CONTRA UNA DESCARGA ELÉCTRICA. Evite que cualquier parte de su cuerpo entre en contacto con las superficies conectadas a tierra (por ejemplo, tuberías, radiadores, hornillas, refrigeradores).
• MANTENGA ALEJADAS A LAS DEMÁS PERSONAS. No permita que ninguna persona, especialmente los niños, que no tenga nada que ver con el trabajo toque la herramienta o el cable de extensión, y manténgalos alejados del área de trabajo.
• GUARDE LAS HERRAMIENTAS QUE NO ESTÉ UTILIZANDO. Cuando no utilice una herramienta, guárdela en un lugar seco y bajo llave, fuera del alcance de los niños.
• NO FUERCE LA HERRAMIENTA. Tendrá un mejor rendimiento y más seguro si la usa a la velocidad para la que fue diseñada. www.drilldoctor.com

• VÍSTASE EN FORMA ADECUADA. No utilice ropa suelta ni joyería, ya que pueden quedar atrapadas en las piezas móviles. Utilice una cubierta protectora para sujetar el cabello largo.
• UTILICE EQUIPO PROTECTOR: Utilice gafas de seguridad. Use una careta o mascarilla contra el polvo si las opciones de trabajo generan polvo.
• NO MALTRATE EL CABLE. Nunca tire del cable para desconectarlo del tomacorriente. Mantenga el cable lejos del calor, el aceite y los bordes filosos.
• DELE UN MANTENIMIENTO CUIDADOSO A LA HERRAMIENTA. Mantenga el Drill Doctor® limpio para un mejor rendimiento y una mayor seguridad. Siga las instrucciones para el mantenimiento y el reemplazo de accesorios. Inspeccione los cables periódicamente y, si están dañados, envíelos para reparación a un centro de servicio autorizado. Inspeccione los cables de extensión periódicamente y reemplácelos si están dañados. Mantenga la unidad seca, limpia y libre de aceite y grasa.
• DESCONECTE LAS HERRAMIENTAS. Siempre desconecte el Drill Doctor® cuando limpie, inspeccione y cambie los accesorios, como por ejemplo la muela de afilado adiamantada. Cuando no esté en uso, desenchúfelo de la fuente de alimentación eléctrica.
• Nunca toque las piezas internas del afilador cuando esté encendido o enchufado. La muela giratoria adiamantada puede provocar lesiones.
• EVITE LOS ARRANQUES ACCIDENTALES. Asegúrese de que el interruptor esté en la posición de apagado (“OFF”) antes de enchufar la herramienta.
• MANTÉNGASE ALERTA. Ponga atención a lo que está haciendo, use el sentido común y no opere la herramienta si está cansado.
• REVISE LAS PARTES DAÑADAS. Antes de utilizar la herramienta, debe revisarla con atención para determinar si funcionará correctamente y realizará la función pretendida. Controle que las piezas móviles estén alineadas, revise la unión de las piezas móviles, que no haya partes rotas, controle el montaje y cualquier otra condición que pudiera afectar a su operación. Una protección u otra parte que esté dañada deberá ser reparada o reemplazada en forma adecuada en un centro

de servicio autorizado. No utilice la herramienta si no se enciende ni se apaga con el interruptor. No la utilice si la muela de afilado esta dañada. Utilice únicamente las muelas de afilado recomendadas por Drill Doctor®. ADVERTENCIA. El uso de accesorios que no sean los recomendados en este manual de instrucciones puede ocasionar riesgos de sufrir lesiones personales.

UNA PERSONA CALIFICADA DEBE REPARAR LA

HERRAMIENTA. Esta herramienta eléctrica cumple con las reglas correspondientes de seguridad. Las reparaciones deben ser llevadas a cabo únicamente por personas calificadas que utilicen piezas de repuesto originales; de otra manera, se puede tener por resultado un peligro considerable para el usuario.

NUNCA DEJE LA HERRAMIENTA FUNCIONANDO

SIN SUPERVISIÓN. UTILICE PROTECCIÓN PARA LOS OÍDOS DURANTE EL USO. El Drill Doctor® puede generar emisiones de ruido de hasta 85 dB (A) al estar en funcionamiento. Para obtener servicio, póngase en contacto con: Professional Tool 210 E. Hersey St. Ashland, Oregon 97520 EE.UU.

FAX: [phone]

Correo electrónico: [e-mail] ADVERTENCIA: El polvo originado por la limpieza con chorro de arena, el afilado y las diversas actividades de construcción, así como el material proveniente de la máquina, incluyendo la muela de afilado, el cableado, los elementos de moldeado y cualquier otra pieza pueden contener productos químicos conocidos en el Estado de California como causantes de cáncer, defectos de nacimiento y otros problemas congénitos y pueden ser perjudiciales para la salud. www.drilldoctor.com

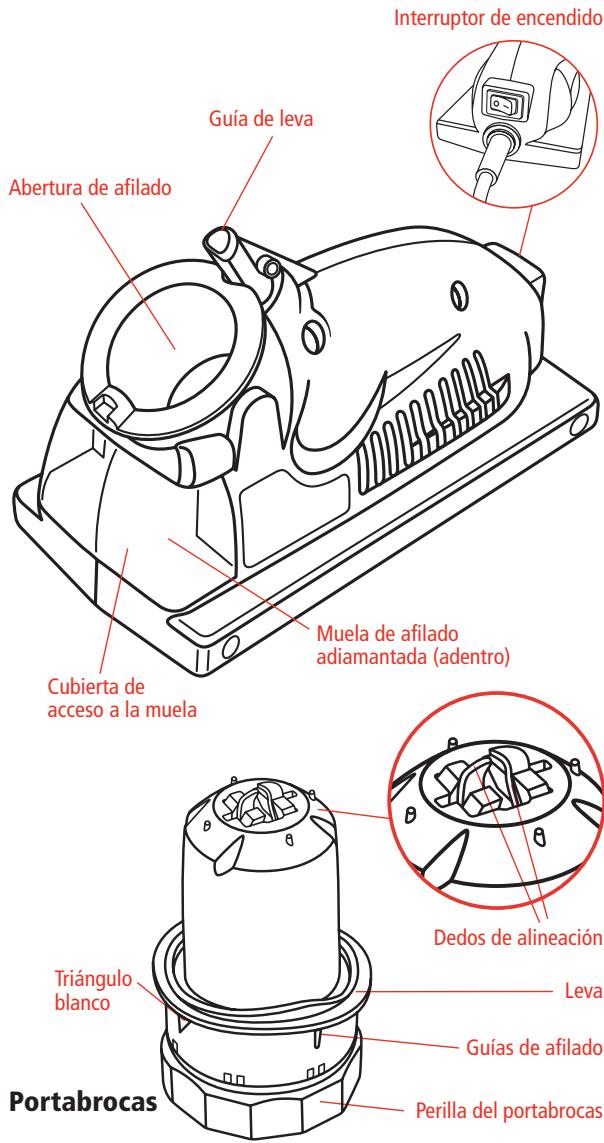

Familiarícese con su Drill Doctor® Identificación de las brocas básicas ¡Utilice el video para el usuario que se incluye con el Drill Doctor® y conviértase en un afilador experto en minutos! El Drill Doctor tiene un rendimiento óptimo cuando se le utiliza para afilar el ángulo de punta original de una broca. Con la muela de afilado adiamantada estándar puede afilar brocas de acero, de cobalto, de materiales estañados, de carburo y para mampostería. El modelo 350X ha sido diseñado para afilar los tipos más comunes de puntas de broca: Interruptor de encendido Guía de leva Punta estándar Esta punta para uso general (normalmente de 118°) se utiliza para perforar materiales como acero laminado en frío, aluminio y madera. Abertura de afilado Brocas para mampostería Las brocas para mampostería tienen un inserto de carburo y se usan para perforar materiales como cemento, ladrillos y cerámica. Partes de una broca Borde de cincel Muela de afilado adiamantada (adentro) Cubierta de acceso a la muela Talón Borde delantero Dedos de alineación Triángulo blanco Leva Guías de afilado Portabrocas

Borde cortante Perilla del portabrocas www.drilldoctor.com Ángulo de relieve Borde cortante Talón Es importante entender que cada broca tiene todas estas características (es importante en el proceso de alineación de la broca). Cuando se mira una broca bien afilada desde el extremo, toda la superficie, desde el borde cortante hasta el talón, tiene una superficie suave y uniforme, sin estrías ni mellas. El talón siempre está más bajo que el borde cortante. Esto se denomina relieve positivo. www.drilldoctor.com

Proceso de Afilado de el Drill Doctor® El proceso de afilado incluye dos procedimientos fáciles:

1. Alineación de la broca en el portabrocas.

2. Afilado de la broca.

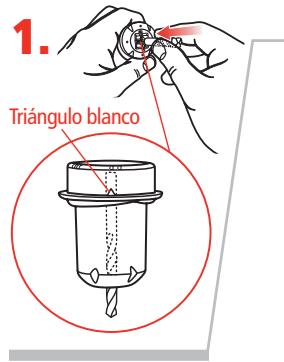

Alineación de la broca Esto garantiza que el Drill Doctor cree la geometría correcta. También fija la broca de manera que durante el afilado se desprende únicamente una pequeña cantidad de la punta. (Consulte las páginas 34–35 para alinear y afilar una broca para mampostería).

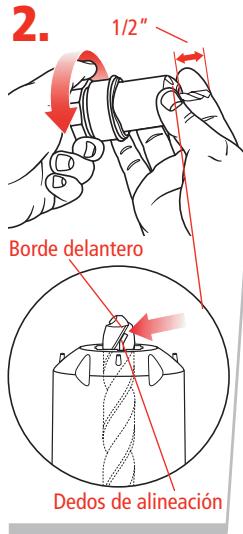

Triángulo blanco Inserte la broca en el portabrocas Sostenga el portabrocas con el triángulo blanco hacia arriba. Inserte la broca por el frente del portabrocas, dejando media pulgada (1 cm) de la broca sobresaliendo por el frente.

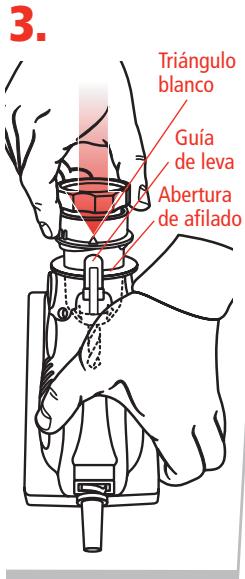

Apriete ligeramente el portabrocas 1/2” Apriete el portabrocas girando la perilla del portabrocas hacia la derecha justo al punto donde la broca queda ajustada pero aún puede deslizarse hacia dentro y Borde delantero hacia fuera. El portabrocas no se debe apretar completamente hasta que se fije la profundidad de la broca para afilado en el siguiente paso. Gire la broca en el portabrocas de manera que el borde delantero del acanalado quede contra el dedo de alineación. Esto alinea la broca Dedos de alineación para un afilado preciso. Nota: Una buena prueba para ver si el portabrocas está ajustado correctamente es asegurarse de que se mueve al tirar de él con los dedos, sin que se caiga al voltear el portabrocas de cabeza.

Triángulo blanco Guía de leva Abertura de afilado

www.drilldoctor.com www.drilldoctor.com Establezca la profundidad de la broca y apriete el portabrocas Con la máquina apagada, alinee el triángulo blanco en el portabrocas con la guía de leva. Mientras sujeta el portabrocas contra la guía de leva en el 350X, inserte el portabrocas en la abertura de afilado. Empuje el portabrocas completamente hacia la abertura. Apriete la perilla del portabrocas mientras sigue estando en la abertura de afilado. Retire el portabrocas y asegúrese de que esté apretado de manera que la broca no se mueva al afilarla.

Afilado de la broca Antes de afilar la broca, debe tomar en cuenta lo siguiente

• Mantenga la leva en contacto con la guía de leva mientras afila; empuje el portabrocas directamente hacia la abertura.
• Se requiere únicamente una presión ligera.
• Escuchará un chirrido (zzzzzzzzz) al completar cada media vuelta, conforme se afila cada lado de la superficie de la broca.
• El portabrocas se mece al girarlo y la leva se monta en la guía.

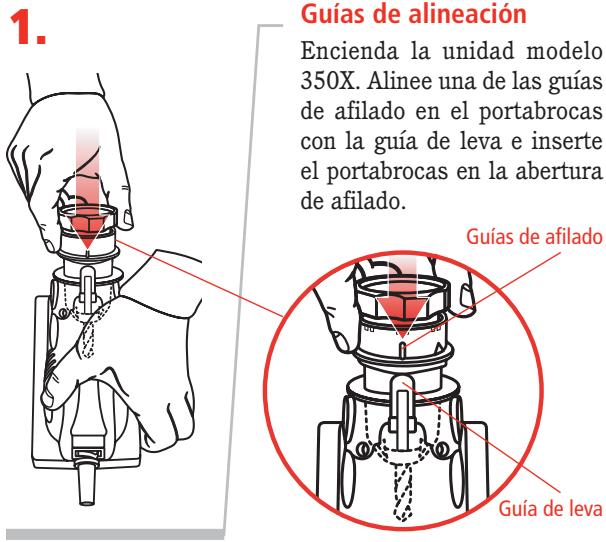

Guías de alineación Encienda la unidad modelo 350X. Alinee una de las guías de afilado en el portabrocas con la guía de leva e inserte el portabrocas en la abertura de afilado. Guías de afilado Gire de una guía a otra con un movimiento suave y uniforme hasta que la broca esté afilada. Para afilar uniformemente ambos lados de la broca, siempre utilice una cantidad par de medias vueltas. La cantidad de medias vueltas requeridas para afilar la broca depende de su tamaño. Gire el portabrocas un número par de medias vueltas con una ligera presión hacia dentro:

• Brocas de 2.5mm (3/32 de pulgada): aplique entre 2 y 4 medias vueltas,
• Brocas de 3.2mm (1/8 de pulgada): aplique entre 4 y 6 medias vueltas,
• Brocas de 9.5 (3/8 de pulgada): aplique entre 16 y 20 medias vueltas. Nota: utilice apenas la presión suficiente para mantener la leva contra la guía de leva. Permita que la máquina haga el afilado. Identificación de brocas correctamente afiladas (y qué hacer con aquellas que no lo están) Brocas correctamente afiladas Talón Punta de cincel Borde cortante Guía de leva

Gire hasta que esté afilado Asegúrese de que el portabrocas esté colocado firmemente sobre la guía de leva, gire el portabrocas media vuelta hacia la derecha hasta la siguiente guía de afilado.

www.drilldoctor.com Problema El borde de cincel está plano. Toda la superficie, desde el borde cortante hasta el talón, tiene que ser suave y uniforme, sin estrías ni mellas. El talón siempre está más bajo que el borde cortante (relieve positivo). Causa Los dedos de alineación no colocaron la broca correctamente en el proceso de alineación (páginas 28–29). Solución Realinee la broca con cuidado, siguiendo los pasos 1 a 3 en las páginas 28–29. www.drilldoctor.com

Problema La superficie de la broca no es lisa y/o se escucha un chirrido fuerte. Causa Sobresale del extremo del portabrocas una parte demasiado larga de la broca. Solución Brocas de diferentes tamaños Alinee de nuevo la broca. Durante el proceso de realineación, asegúrese de mantener el triángulo blanco contra la guía de leva al insertar el portabrocas en la abertura de afilado, para fijar la profundidad de la broca. La broca se deberá empujar para introducirla hacia el portabrocas y girarse ligeramente al empujar el portabrocas en la abertura de afilado al hacer contacto con la muela de afilado adiamantada. Empuje hasta que el portabrocas quede insertado totalmente en la abertura. Demasiadas rotaciones de una broca de diámetro pequeño pueden dar por resultado un afilado incorrecto y un número muy bajo de rotaciones en una broca grande puede no afilar lo suficiente. Problema Causa El talón está a la misma altura o más alto que el borde cortante. La broca está desalineada o la leva no pudo mantenerse en contacto con la guía de leva durante el afilado. Borde cortante Talón Ángulo de relieve Problema La broca retrocede o se desliza fuera de las mordazas durante el afilado. Solución Repita cuidadosamente el procedimiento de alineación y de afilado, asegurándose de utilizar una presión ligera para mantener la leva en contacto con la guía de leva durante el afilado. Causa El portabrocas no está lo suficientemente apretado Solución Utilice apenas la presión suficiente para mantener la leva en contacto con la guía de leva. Si la broca continúa deslizándose, limpie el portabrocas como se describe en la página 39.

Afilado de brocas de diferentes diámetros y longitudes www.drilldoctor.com

• Brocas de 2.5mm (3/32 de pulgada): aplique entre 2 y 4 medias vueltas,

• Brocas de 3.2mm (1/8 de pulgada): aplique entre 4 y 6 medias vueltas,

• Brocas de 9.5mm (3/8 de pulgada): aplique entre 16 y 20 medias vueltas, Brocas grandes Las brocas grandes (entre 9.5 y 13mm; 3/8 y 1/2 pulgada) requieren más medias vueltas del portabrocas. Una broca bien afilada tendrá una superficie suave desde el borde cortante hasta el talón. Es posible que se necesiten dos o tres afilados completos (repita todos los pasos) para volver a afilar una broca grande que esté astillada o muy desafilada. Una broca de 13mm (1/2 pulgada) necesitará, como mínimo, 20 medias vueltas. Brocas cortas El nuevo diseño del portabrocas en el 350X le permite afilar brocas cortas con la misma facilidad que las más largas. Simplemente alinee de forma normal la broca en el portabrocas. Luego afile la broca utilizando presión muy ligera y unas pocas medias vueltas. La broca apenas debe hacer contacto con la muela de afilado. Observe que es correcto que los dedos de alineación entren en contacto con la muela de afilado. Esto no dañará el portabrocas. www.drilldoctor.com

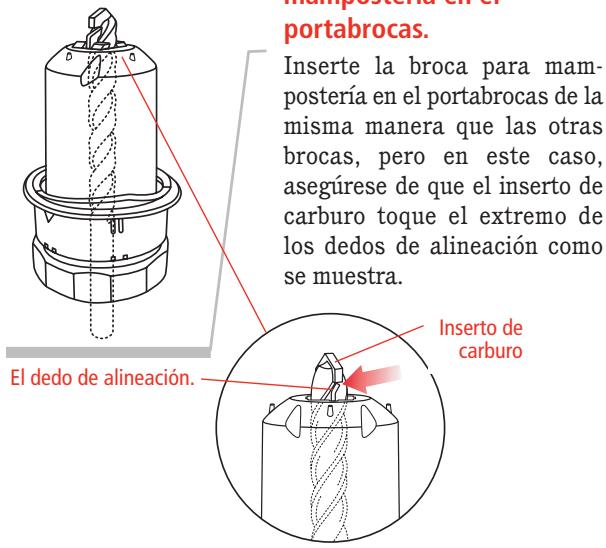

Alineación y afilado de brocas para mampostería Para afilar una broca para mampostería, no gire el portabrocas. En lugar de ello, inserte el portabrocas hasta que toque la muela, retire y repita el procedimiento en el otro lado.

Coloque la broca para mampostería en el portabrocas. Inserte la broca para mampostería en el portabrocas de la misma manera que las otras brocas, pero en este caso, asegúrese de que el inserto de carburo toque el extremo de los dedos de alineación como se muestra. Inserto de carburo

Introduzca la broca hasta que quede afilada Triángulo blanco Alinee el triángulo blanco en el portabrocas con la guía de leva en la máquina. Introduzca el portabrocas en la abertura de afilado hasta que haga contacto con la muela de afilado. Retire el portabrocas y gire media vuelta hacia el triángulo blanco opuesto. Introduzca nuevamente el portabrocas en la abertura de afilado para afilar el otro lado del inserto de carburo. Comience con cuatro introducciones. Inspeccione la broca. Luego, afile más si es necesario. Guía de leva Preguntas y respuestas

1. Pregunta:

¿Por qué mi broca se afiló de manera incorrecta? Respuesta: El dedo de alineación. La causa más común por la cual las brocas se afilan de manera incorrecta es la alineación de las mismas. Las principales causas son:

1. El portabrocas no entró completamente en la abertura

Apriete Apriete el portabrocas mientras revisa que el inserto esté tocando el extremo de los dedos de alineación. Apriete hasta que la broca ya no tenga movimiento dentro del portabrocas. www.drilldoctor.com

2. La broca no se alineó correctamente en los dedos de

3. El portabrocas está sucio y la broca se deslizó y se

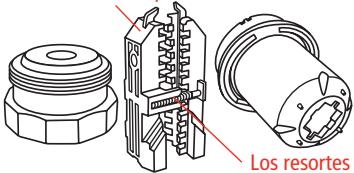

desalineó. Consulte la página 39, Limpieza del portabrocas, para corregir.

4. Es posible que demasiadas rotaciones de una broca de

diámetro pequeño den por resultado un afilado incorrecto y que un número muy bajo de rotaciones en una broca grande no afilen lo suficiente. Consulte la página 33, “Brocas de diferentes tamaños”. Para corregir estos problemas, asegúrese de que el portabrocas entre por completo en la abertura de alineación y que las guías queden correctamente alineadas. www.drilldoctor.com

2. Pregunta:

Respuesta: Cuando realicé la alineación y el afilado de la broca ¿por qué no salió nada de material? Esto sucede cuando la broca no sobresale lo suficiente del portabrocas. Es posible que el portabrocas no se haya apretado lo suficiente y que la broca se haya deslizado dentro del portabrocas. Realinee con cuidado la broca en el portabrocas y fije su profundidad de nuevo en la abertura de afilado. Si la punta de la broca parece estar afilada de forma descentrada, realice las siguientes verificaciones:

• Posiblemente no haya completado una cantidad par de medias vueltas cuando afiló la broca y una de las caras de la misma quedó más afilada que la otra. Cuando afile, siempre aplique un número par de medias vueltas.
• Asegúrese de que el portabrocas esté limpio.
• Asegúrese de que la broca no esté floja en el portabrocas.

3. Pregunta:

• Durante el proceso de afilado, asegúrese de mantener la misma presión en cada media vuelta. Respuesta: Afilé la broca. ¿Por qué no corta?

5. Pregunta:

Respuesta: ¿Qué puedo hacer con las partes planas en la punta de la broca, entre el talón y el borde cortante? Esto sucede cuando el talón de la broca está más alto que el borde cortante (relieve negativo). Vuelva a alinear la broca y repita la operación de afilado en la abertura de afilado.

• Mantenga una leve presión sostenida hacia dentro durante las medias vueltas del portabrocas.
• Posiblemente usted tenga una broca especial. Las brocas espiraladas, lentas y rápidas, las helicoidales, las turbo acanaladas y las de margen elevado se consideran brocas especiales. El Drill Doctor no afila estos tipos de brocas.
• Siga el procedimiento normal de afilado. Es posible que deba realinear y afilar más de una vez para asegurarse de que la broca está afilada correctamente. Si el pro-blema continúa, comuníquese al departamento de Servicio técnico.

4. Pregunta:

¿Por qué la punta de la broca está descentrada?

www.drilldoctor.com Respuesta: Las partes planas que quedan en una broca afilada son el resultado de una media vuelta incompleta o de una pausa entre las medias vueltas del portabrocas en la abertura de afilado. Para corregirlas, aplique una presión leve hacia adentro y gire el portabrocas suavemente mientras afila. Asegúrese de completar las medias vueltas.

6. Pregunta:

¿Por qué el borde de cincel de la broca está plano? Respuesta: Es posible que durante el proceso de alineación, los dedos de alineación hayan apretado los puntos altos de la broca. Inserte nuevamente la broca en el portabrocas, asegurándose de que los dedos de alineación sujeten la sección más estrecha de la broca (el acanalado) y el borde delantero del acanalado quede contra el dedo de alineación. (Consulte las páginas 28–29). www.drilldoctor.com

7. Pregunta:

¿Porqué retrocede la broca dentro de el portabrocas durante el proceso de afilado? Respuesta: Asegúrese de que la broca esté apretada en el portabrocas antes de afilarla. El portabrocas puede estar sucio. Limpie el portabrocas como se describe en la página 39.

8. Pregunta:

¿Puedo transformar una broca de 135° en una de 118°? Respuesta: Usted puede modificar el ángulo de la punta de cualquier broca de 135° a 118°, utilizando los procedimientos normales de afilado. Mantenimiento del Drill Doctor® Después de afilar entre 20 y 25 brocas, el polvillo residual resultante del afilado de las brocas se acumula en el compartimiento. Las partículas derivadas del afilado originarán el desgaste de la abertura de afilado y del portabrocas. Por lo tanto, una limpieza periódica y regular puede prolongar la vida útil de la máquina. Asegúrese de desconectar el Drill Doctor antes de realizar cualquier actividad de mantenimiento o limpieza. de alrededor de la muela. Deseche el contenedor y el polvillo de una manera aprobada para asegurar la protección del medio ambiente. Utilice un paño seco para limpiar el interior y el exterior de la abertura de afilado y quitar cualquier resto de polvillo que pudiera estar acumulado. También puede utilizar una manguera de aspiradora estándar de 25.4mm (1 pulgada). Limpieza del portabrocas Desatornille la perilla de la unidad y limpie ambas roscas con un cepillo suave o un hisopo de algodón. Monte de nuevo el portabrocas y opere la perilla en su trayecto para asegurarse de que gire libremente. Al Las mordazas del portabrocas retirar la perilla, tenga cuidado de no aflojar los resortes pequeños que separan las mordazas Los resortes del portabrocas. Determinación de la necesidad de reemplazar la muela de afilado adiamantada Con el Drill Doctor® desenchufado, sacuda el polvillo acumulado detrás de la cubierta de acceso a la muela y colóquelo en un contenedor desechable. Utilice un cepillo pequeño que esté seco para retirar las partículas de polvo Puede duplicar la vida útil de la muela de afilado adiamantada invirtiéndola antes de reemplazarla. La muela de afilado adiamantada provista con el Drill Doctor® está diseñada para brindar un servicio prolongado y sin problemas, con un promedio de más de 200 afiladas para brocas de entre 3/32 y 1/2 pulgada. Será necesario cambiar la muela de afilado si:

1. Las brocas afiladas se queman o se tornan azuladas,

independientemente de la velocidad con que se rote el portabrocas.

2. Al tocar la muela de afilado (con la máquina desenchufada), la parte inferior se siente demasiado suave

3. Al afilar la broca, se necesitan demasiadas medias

vueltas para afilarla. Comuníquese con la tienda o el distribuidor donde compró el Drill Doctor o directamente con Drill Doctor para adquirir una muela de afilado de repuesto.

www.drilldoctor.com Extracción de la cubierta de acceso a la muela Una vez que haya desenchufado el Drill Doctor, utilice una uña o la punta del dedo para tirar de la lengüeta al frente de la cubierta de acceso a la muela. Ésta saldrá por completo para facilitar el acceso. Para cerrarla, inserte la cubierta en la ranura dentro de la parte posterior de la estructura y haga que quede colocada a presión en su lugar. Limpieza de su Drill Doctor www.drilldoctor.com

Inversión o sustitución de la muela de afilado adiamantada

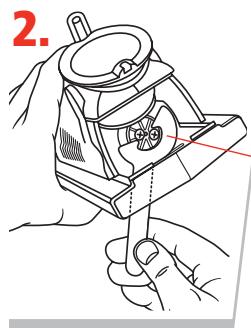

Desconecte el Drill Doctor, asegúrese de que la máquina se enfríe y luego desmonte la cubierta de acceso a la muela.

Utilice la llave que se incluye con el Drill Doctor para bloquear la muela de afilado en su lugar. Accesorios Solicite los accesorios en nuestro sitio Web: www.DrillDoctor.com, o póngase en contacto con nosotros al teléfono que se indica en la página de la Garantía (página 42), o con el distribuidor donde adquirió el Drill Doctor®. Muela de afilado adiamantada estándar Limandura 180 (Núm. de pieza DA31320GF) Muela de afilado adiamantada gruesa Limandura 100 (Núm. de pieza DA31325GF)

Utilice un destornillador Phillips para retirar los dos tornillos y la pieza que sujeta la muela. Desmonte la muela desgastada torciéndola ligeramente y levantándola del eje. Instale la muela nueva e instale de nuevo la pieza que sujeta la muela y los tornillos. No apriete excesivamente los tornillos de montaje. Retire la llave y vuelva a colocar la cubierta de acceso a la muela antes de encender la máquina. www.drilldoctor.com ADVERTENCIA: El uso de accesorios que no sean los recomendados en este manual del usuario puede ocasionar riesgos de sufrir lesiones personales. www.drilldoctor.com

Garantia Del Drill Doctor® Sólo para EE.UU. y Canadá Consulte la hoja adicional de la tarjeta de garantía para otros países. Su Drill Doctor cuenta con garantía contra defectos de fabricación o diseño durante 3 años a partir de la fecha de compra. Si su Drill Doctor no funciona o si se produce algún problema de funcionamiento, consulte al Servicio técnico de Drill Doctor en los siguientes teléfonos: 1-888-693-7455 (llamada gratuita sólo para EE.UU. y Canadá) 1-541-552-1301 Puede llamar entre las 8 de la mañana y las 3:30 de la tarde, hora del Pacífico. No devuelva este producto a la tienda donde lo compró. No intente realizar ninguna reparación ni trabajo de mantenimiento que no haya sido sugerido por un Representante del Servicio Técnico (TSR) de Drill Doctor. Durante el período de garantía, Drill Doctor podrá, a su criterio, reparar o reemplazar este producto sin ningún costo y reembolsar los costos postales o de envío, siempre que se cumplan las siguientes condiciones:

1. Se entregue una copia del comprobante de compra.

2. El producto haya sido utilizado con los objetivos que se

describen en las instrucciones de funcionamiento y no haya sido sometido a ningún tipo de maltrato ni uso inapropiado.

3. El producto no haya sido desarmado ni se haya intentado

realizar ningún tipo de mantenimiento o reparación que no hubiese sido sugerido por un Representante del Servicio Técnico (TSR) de Drill Doctor.

4. El número de Autorización para Devolución de Productos (Nº de

RGA) (asignado por el Representante del Servicio Técnico de Drill Doctor) se encuentre escrito en la etiqueta de envío. Asegúrese de empacar los productos de manera tal de eliminar la posibilidad de que se produzcan mayores daños durante el traslado. Realice el envío mediante un transportista que permita rastrear el material y contrate un seguro adecuado para el mismo. No se aceptan envíos contra reembolso (COD). Los cargos por envíos no aprobados no serán reembolsados. Complete y devuelva por correo la encuesta de clientes y el registro de la garantía. También puede realizar el registro en línea en: Français . www.DrillDoctor.com Favor de llenar lo siguiente para sus records. Núm. de modelo de Drill Doctor®: ________ ________ ________ Fecha de compra: _______ / _______ / _______ Comprado en:_______________________________________

www.drilldoctor.com www.drilldoctor.com
