MANUAL DE USUARIO 500X DRILL DOCTOR

• Familiarícese con su Drill Doctor® p. 34
• Identificación de las brocas básicas p. 35
• Partes de una broca p. 35
• Proceso de afilado de Drill Doctor® p. 36
• Cómo elegir el ángulo de la punta de la broca en el Modelo 500X p. 36
• Alineación de la broca p. 37
• Creación o sustitución de una punta hendida p. 43
• Afilado de la broca p. 40
• Identificación de brocas correctamente afiladas p. 41
• Identificación de brocas hendidas correctamente p. 44
• Tubo adicional para limadura p. 45
• Afilado de brocas de diferentes diámetros, longitudes y tipos p. 46
• Uso de la Alineación Variable para ajustar el ángulo de relieve y de cincel p. 49
• Brocas cortas y brocas más pequeña que 3.2mm (1/8 de pulgada) p. 46

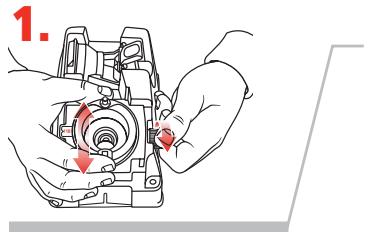

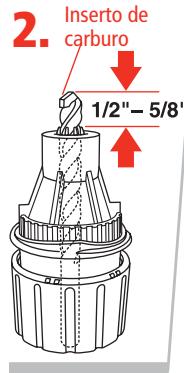

• Brocas para mampostería p. 47
• Uso de la Remoción de Material Variable (MTO) en el modelo 750X p. 50
• Preguntas y respuestas p. 51

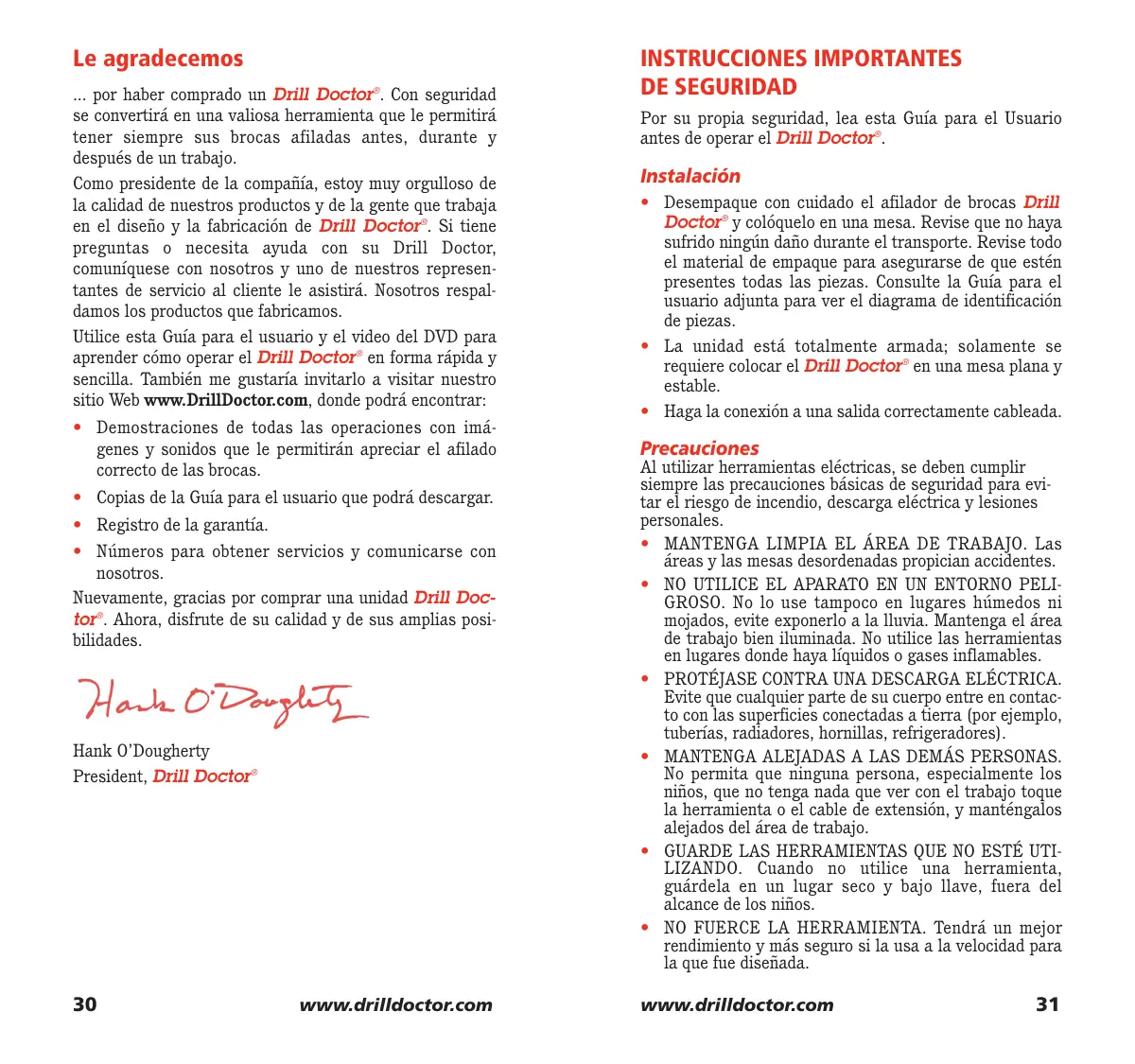

• www.DrillDoctor.com Mantenimiento del Drill Doctor® Le agradecemos por haber comprado un Drill Doctor . Con seguridad se convertirá en una valiosa herramienta que le permitirá tener siempre sus brocas afiladas antes, durante y después de un trabajo. Como presidente de la compañía, estoy muy orgulloso de la calidad de nuestros productos y de la gente que trabaja en el diseño y la fabricación de Drill Doctor®. Si tiene preguntas o necesita ayuda con su Drill Doctor, comuníquese con nosotros y uno de nuestros representantes de servicio al cliente le asistirá. Nosotros respaldamos los productos que fabricamos. Utilice esta Guía para el usuario y el video del DVD para aprender cómo operar el Drill Doctor® en forma rápida y sencilla. También me gustaría invitarlo a visitar nuestro sitio Web www.DrillDoctor.com, donde podrá encontrar: p. 55

• Demostraciones de todas las operaciones con imágenes y sonidos que le permitirán apreciar el afilado correcto de las brocas.
• Copias de la Guía para el usuario que podrá descargar.
• Registro de la garantía.
• Números para obtener servicios y comunicarse con nosotros. Nuevamente, gracias por comprar una unidad Drill Doctor®. Ahora, disfrute de su calidad y de sus amplias posibilidades. INSTRUCCIONES IMPORTANTES DE SEGURIDAD Por su propia seguridad, lea esta Guía para el Usuario antes de operar el Drill Doctor®. Instalación
• Desempaque con cuidado el afilador de brocas Drill Doctor® y colóquelo en una mesa. Revise que no haya sufrido ningún daño durante el transporte. Revise todo el material de empaque para asegurarse de que estén presentes todas las piezas. Consulte la Guía para el usuario adjunta para ver el diagrama de identificación de piezas.
• La unidad está totalmente armada; solamente se requiere colocar el Drill Doctor® en una mesa plana y estable.
• Haga la conexión a una salida correctamente cableada. Precauciones Al utilizar herramientas eléctricas, se deben cumplir siempre las precauciones básicas de seguridad para evitar el riesgo de incendio, descarga eléctrica y lesiones personales.
• MANTENGA LIMPIA EL ÁREA DE TRABAJO. Las áreas y las mesas desordenadas propician accidentes.
• NO UTILICE EL APARATO EN UN ENTORNO PELIGROSO. No lo use tampoco en lugares húmedos ni mojados, evite exponerlo a la lluvia. Mantenga el área de trabajo bien iluminada. No utilice las herramientas en lugares donde haya líquidos o gases inflamables.
• PROTÉJASE CONTRA UNA DESCARGA ELÉCTRICA. Evite que cualquier parte de su cuerpo entre en contacto con las superficies conectadas a tierra (por ejemplo, tuberías, radiadores, hornillas, refrigeradores).
• MANTENGA ALEJADAS A LAS DEMÁS PERSONAS. No permita que ninguna persona, especialmente los niños, que no tenga nada que ver con el trabajo toque la herramienta o el cable de extensión, y manténgalos alejados del área de trabajo.
• GUARDE LAS HERRAMIENTAS QUE NO ESTÉ UTILIZANDO. Cuando no utilice una herramienta, guárdela en un lugar seco y bajo llave, fuera del alcance de los niños.
• NO FUERCE LA HERRAMIENTA. Tendrá un mejor rendimiento y más seguro si la usa a la velocidad para la que fue diseñada. www.drilldoctor.com

• VÍSTASE EN FORMA ADECUADA. No utilice ropa suelta ni joyería, ya que pueden quedar atrapadas en las piezas móviles. Utilice una cubierta protectora para sujetar el cabello largo.
• UTILICE EQUIPO PROTECTOR: Utilice gafas de seguridad. Use una careta o mascarilla contra el polvo si las operaciones de trabajo generan polvo.
• NO MALTRATE EL CABLE. Nunca tire del cable para desconectarlo del tomacorriente. Mantenga el cable lejos del calor, el aceite y los bordes filosos.
• DELE UN MANTENIMIENTO CUIDADOSO A LA HERRAMIENTA. Mantenga el Drill Doctor® limpio para un mejor rendimiento y una mayor seguridad. Siga las instrucciones para el mantenimiento y el reemplazo de accesorios. Inspeccione los cables periódicamente y, si están dañados, envíelos para reparación a un centro de servicio autorizado. Inspeccione los cables de extensión periódicamente y reemplácelos si están dañados. Mantenga la unidad seca, limpia y libre de aceite y grasa.
• DESCONECTE LAS HERRAMIENTAS. Siempre desconecte el Drill Doctor® cuando limpie, inspeccione y cambie los accesorios, como por ejemplo la muela de afilado adiamantada. Cuando no esté en uso, desenchúfelo de la fuente de alimentación eléctrica Nunca toque las piezas internas del afilador cuando esté encendido o enchufado. La muela giratoria adiamantada puede provocar lesiones.
• EVITE LOS ARRANQUES ACCIDENTALES. Asegúrese de que el interruptor esté en la posición de apagado (“OFF”) antes de enchufar la herramienta.
• MANTÉNGASE ALERTA. Ponga atención a lo que está haciendo, use el sentido común y no opere la herramienta si está cansado.
• REVISE LAS PARTES DAÑADAS. Antes de utilizar la herramienta, debe revisarla con atención para determinar si funcionará correctamente y realizará la función pretendida. Controle que las piezas móviles estén alineadas, revise la unión de las piezas móviles, que no haya partes rotas, controle el montaje y cualquier otra condición que pudiera afectar a su operación. Una protección u otra parte que esté dañada deberá ser reparada o reemplazada en forma adecuada en un centro

de servicio autorizado. No utilice la herramienta si no se enciende ni se apaga con el interruptor. No la utilice si la muela de afilado esta dañada. Utilice únicamente las muelas de afilado recomendadas por Drill Doctor®. ADVERTENCIA. El uso de accesorios que no sean los recomendados en este manual de instrucciones puede ocasionar riesgos de sufrir lesiones personales.

UNA PERSONA CALIFICADA DEBE REPARAR LA

HERRAMIENTA. Esta herramienta eléctrica cumple con las reglas correspondientes de seguridad. Las reparaciones deben ser llevadas a cabo únicamente por personas calificadas que utilicen piezas de repuesto originales; de otra manera, se puede tener por resultado un peligro considerable para el usuario.

NUNCA DEJE LA HERRAMIENTA FUNCIONANDO

SIN SUPERVISIÓN. UTILICE PROTECCIÓN PARA LOS OÍDOS DURANTE EL USO. El Drill Doctor® puede generar emisiones de ruido de hasta 85 dB (A) al estar en funcionamiento. Para obtener servicio, póngase en contacto con: Professional Tool 210 E. Hersey St. Ashland, Oregon 97520 EE.UU.

FAX: 541-552-1377

Correo electrónico: tech@drillDoctor.com ADVERTENCIA: El polvo originado por la limpieza con chorro de arena, el afilado y las diversas actividades de construcción, así como el material proveniente de la máquina, incluyendo la muela de afilado, el cableado, los elementos de moldeado y cualquier otra pieza pueden contener productos químicos conocidos en el Estado de California como causantes de cáncer, defectos de nacimiento y otros problemas congénitos y pueden ser perjudiciales para la salud. www.drilldoctor.com

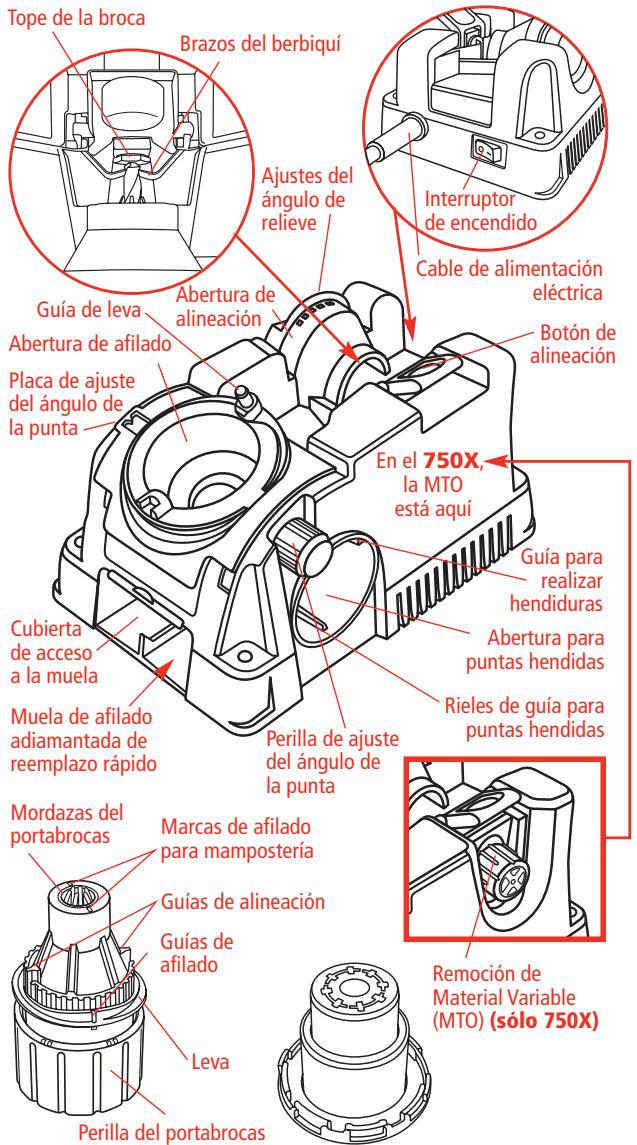

Familiarícese con su Drill Doctor® Identificación de las brocas básicas ¡Utilice el DVD para el usuario que se incluye con el Drill Doctor® y conviértase en un afilador experto en minutos! Tope de la broca Brazos del berbiquí Ajustes del ángulo de relieve Punta estándar Interruptor de encendido Esta punta para uso general se utiliza para perforar materiales más blandos como acero laminado en frío, aluminio y madera. Cable de alimentación eléctrica Abertura de alineación Guía de leva El Drill Doctor tiene un rendimiento óptimo cuando se le utiliza para afilar de nuevo el ángulo de punta original de una broca. Con la muela de afilado adiamantada estándar puede afilar brocas de acero, de cobalto, de materiales estañados, de carburo y para mampostería. Se ha diseñado para afilar tres de los tipos más comunes de brocas y brindarle la capacidad para personalizar la punta. Botón de alineación Abertura de afilado Punta hendida Placa de ajuste del ángulo de la punta Las brocas de punta hendida se centran solas y normalmente se usan para acero revenido, aleaciones duras o materiales de fundición maleable. En el 750X, la MTO está aquí Guía para realizar hendiduras Cubierta de acceso a la muela Las brocas para mampostería tienen un inserto de carburo y se usan para perforar materiales como cemento, ladrillos y cerámica. Abertura para puntas hendidas Muela de afilado adiamantada de reemplazo rápido Mordazas del portabrocas Brocas para mampostería Perilla de ajuste del ángulo de la punta Rieles de guía para puntas hendidas Partes de una broca Marcas de afilado para mampostería Es importante entender que cada broca tiene todas estas características. Borde cortante Guías de alineación Talón Guías de afilado Remoción de Material Variable (MTO) (sólo 750X) Ángulo de relieve Borde cortante Cuando se mira una broca bien afilada desde el extremo, toda la superficie, desde el borde cortante hasta el talón, tiene una superficie suave y uniforme, sin estrías ni mellas. El talón siempre está más bajo que el borde cortante. www.drilldoctor.com

Proceso de afilado de Drill Doctor®

El proceso de afilado incluye cuatro procedimientos fáciles: Elija el ángulo Perilla de ajuste del ángulo de la punta Afloje la perilla de ajuste del ángulo de la punta en el lado derecho de la abertura de afilado y deslice la placa de ajuste de ángulo de la punta de metal al ángulo estándar de 118° o al ángulo más plano de la punta de 135°. Vuelta a apretar la perilla.

1. Determinación del tipo y el ángulo de la broca.

2. Alineación de la broca en el portabrocas.

3. Afilado de la broca.

4. Hendidura de la punta (si así lo desea).

Asegúrese de completar los primeros tres procedimientos para afilar una broca, y siempre afile la broca antes de realizar la hendidura. Cómo elegir el ángulo de la punta de la broca Al perforar ciertos materiales difíciles, una punta menos profunda o un ángulo de la punta de 135° produce un orificio con mejor acabado. El Drill Doctor le permite afilar las brocas con el ángulo de la punta estándar de 118° o más plano de 135°. También puede ajustar el “ángulo del cincel y del relieve” (consulte la página 49 para ver los beneficios de usar la alineación variable para ajustar los ángulos del cincel y del relieve). Dependiendo del material que esté perforando, es posible elegir incrementar o reducir estos ángulos. En el modelo 500X

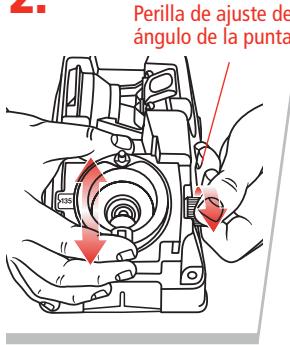

Revise el ángulo de la broca La mayoría de las brocas tienen un ángulo de 118° o de 135°. Sostenga la punta de la broca a la altura de la izquierda para ver qué tipo de broca es. Si no es posible determinar esto debido al tamaño pequeño de la punta o a que ésta está dañada, fije el Drill Doctor sobre la base de la aplicación. La mayoría de las aplicaciones en madera y metal blando deben utilizar 118°. Los materiales más duros como el acero inoxidable y el acero de herramientas deben utilizar 135°. Si perfora materiales perfilados, como el guardabarros de un automóvil, y planea hendir la punta, elija una punta de 135°.

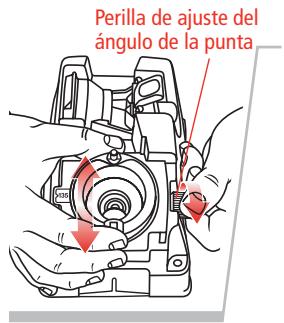

www.drilldoctor.com En el modelo 750X Perilla de ajuste del ángulo de la punta Elija el ángulo El modelo 750X tiene características avanzadas adicionales que le permiten poner a punto la geometría de la broca. Afloje la perilla de ajuste del ángulo de la punta a la derecha de la abertura de afilado y deslice la placa de ajuste del ángulo de la punta de metal al ángulo 118°, 135° o personalizado de su elección. Elija el ángulo de la punta sobre la base de la aplicación que está perforando. Vuelva a apretar la perilla. Alineación de la broca Esto garantiza que el Drill Doctor cree la geometría correcta. También fija la broca de manera que se desprenda únicamente una pequeña cantidad de la punta. (Consulte la página 47 para alinear y afilar una broca para mampostería).

Inserte la broca en el portabrocas y apriete

Inserte la broca en las mordazas del portabrocas y cierre las mordazas justo al punto donde la broca se desliza hacia dentro y hacia fuera. No apriete excesivamente el portabrocas; la broca se debe poder mover hacia dentro y hacia fuera hasta el paso 4 (los usuarios del modelo 750X deben consultar la sección de “Uso de la Remoción de Material Variable (MTO)” en la página 50). Si está utilizando un modelo 750X y ha elegido una punta de broca personalizada (entre 115° y 140°), comience la alineación en el valor más cercano al ángulo de la punta que está utilizando (por ejemplo, si está fijando el ángulo de la punta por debajo de 118°, fije la alineación en el valor de 118°). Consulte la sección “Uso de la Alineación Variable para ajustar el ángulo del cincel y de relieve” en la página 49.

Ajuste la posición de la broca Observe la broca y asegúrese de que los brazos del berbiquí estén en el punto más estrecho de la broca. En caso de que no sea así, gire la broca en el portabrocas de manera que quede sujetada por los brazos del berbiquí en el ancho más angosto. Esto es importante ya que este valor determina el ángulo al cual se afilará la broca. Nota: Una buena prueba para ver si el portabrocas está ajustado correctamente es asegurarse de que se mueve al tirar de él con los dedos, sin que se caiga al voltear el portabrocas de cabeza.

Botón de alineación Inserte el portabrocas en la abertura de alineación Haga coincidir la guía de alineación en el portabrocas con el ángulo de la broca. Por ejemplo, si afila una broca de 118°, inserte la guía de Tope de alineación en el portaGuías de 118° la broca brocas en la muesca de alineación 118° en la abertura de alineación; para una broca de 135°, inserte la guía en la muesca de 135°. Ahora, oprima el botón de alineación y manténgalo oprimido. Inserte el portabrocas. Deslice la broca hacia delante hasta que toque el tope de la broca. Suelte el botón de alineación.

www.drilldoctor.com Apriete el portabrocas

Retire y apriete de nuevo www.drilldoctor.com Sujete el portabrocas y apriete la perilla del portabrocas (evite apretar excesivamente el portabrocas en la abertura de alineación; esto podría dañar el portabrocas y la abertura). Oprima el botón de alineación y retire la broca del portabrocas. Apriete el portabrocas una vez más para asegurarse de que la broca no se mueva cuando la afile.

Afilado de la broca Antes de afilar la broca, debe saber lo siguiente:

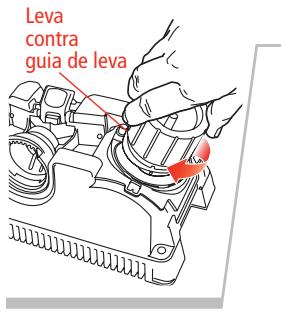

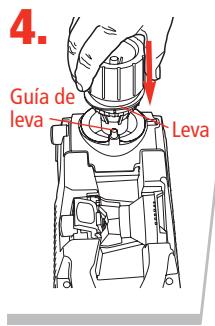

• Mantenga la leva en contacto con la guía de leva mientras afila; empuje el portabrocas directamente hacia la abertura.
• Se requiere únicamente una presión ligera.
• Escuchará un chirrido al completar cada media vuelta, conforme se afila cada lado de la superficie de la broca.
• El portabrocas se mece al girarlo y la leva se monta en la guía.

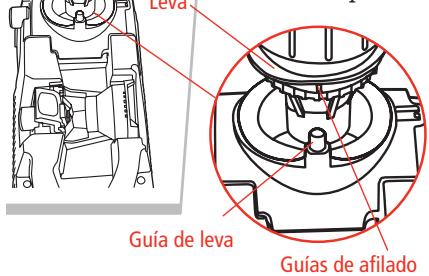

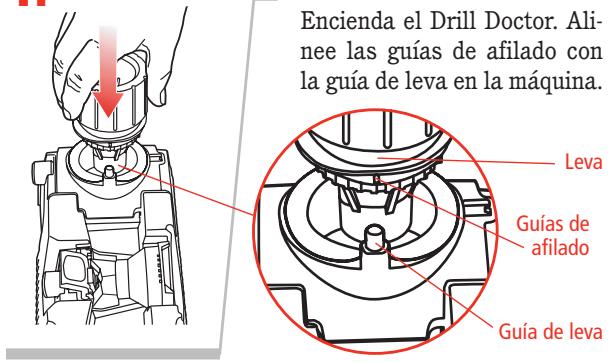

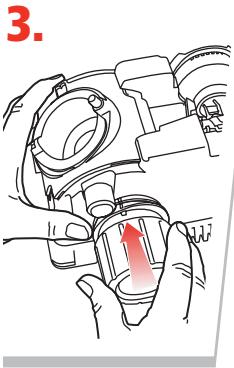

Alinee las guías Encienda el Drill Doctor. Alinee las guías de afilado con la guía de leva en la máquina. Leva Guías de afilado La cantidad de vueltas requeridas para afilar la broca depende de su tamaño. Gire el portabrocas un número par de medias vueltas con una ligera presión hacia dentro:

• Brocas de 2.5mm (3/32 de pulgada): aplique entre 2 y 4 medias vueltas
• Brocas de 3.2mm (1/8 de pulgada): aplique entre 4 y 6 medias vueltas
• Brocas de 9.5mm (3/8 de pulgada): aplique entre 16 y 20 medias vueltas Identificación de brocas correctamente afiladas (y qué hacer con aquellas que no lo están) Brocas correctamente afiladas Talón Punta de cincel Borde cortante Guía de leva Inserte el portabrocas y hágalo girar hasta que la broca esté afilada Inserte el portabrocas en la abertura de afilado. Asegúrese de mantener la leva contra la guía de leva, rote el portabrocas una media vuelta hacia la derecha, desde una guía de afilado a la otra, una cantidad par de veces. El movimiento debe ser suave y continuo. Para afilar uniformemente ambos lados de la broca, siempre utilice una cantidad par de medias vueltas.

www.drilldoctor.com Toda la superficie, desde el borde cortante hasta el talón, tiene que ser suave y uniforme, sin estrías ni mellas. El talón siempre está más bajo que el borde cortante. El borde del cincel debe ser recto y estar limpio. Brocas afiladas incorrectamente Problema El borde de cincel está plano. Causa Las mordazas del portabrocas no sujetaron la broca correctamente en el proceso de alineación (página 37). Solución Realinee la broca con cuidado, siguiendo los pasos 1 a 5 en las páginas 38 a 39. www.drilldoctor.com

Problema El borde del cincel no está limpio o recto. Solución Problema Causa Relieve insuficiente (negativo) o una broca de corte lento. Borde cortante Talón Alineación de la broca. Continúe afilando la broca hasta que el cincel sea recto y esté limpio. Si la máquina deja de eliminar material antes de que el cincel esté limpio, realinee la broca y vuélvala a afilar. Los usuarios del modelo 750X pueden incrementar o reducir la remoción de material (MTO) para acelerar este proceso. ángulo de relieve Problema La broca retrocede o se desliza fuera de las mordazas durante el afilado. Solución Realinee la broca utilizando el procedimiento de alineación ajustable de la página 49. Para incrementar el relieve, inserte la guía de alineación en el portabrocas más cercano al lado (+) de la abertura de alineación, luego afile la broca. Causa El portabrocas está demasiado suelto o se ejerce demasiada presión durante el afilado. Puntas hendidas Las brocas con punta hendida evitan el movimiento sobre el material antes de que se inicie el corte. Ésta es la característica definida al decir que una broca se centra sola. Se elimina así de manera eficaz la necesidad de realizar una perforación central. La punta de cincel de una broca estándar tiene que desgastar una parte en la zona central del orificio que se va a perforar antes de que los bordes cortantes comiencen a retirar material. Gracias a las aristas de corte adicionales ubicadas a lo largo del borde de cincel, una punta hendida comienza a cortar de manera inmediata. Con una punta hendida, se necesita hasta un 70% menos de fuerza para perforar un orificio (si se compara con una punta convencional o sin hendidura). Creando o reemplazando una punta hendida Deje la broca en el portabrocas después del afilado

Antes de realizar una hendidura en una broca, siempre se debe alinearla y afilarla. Para hendir la punta, no retire la broca del portabrocas después del afilado. Alinee las guías

Guía para realizar hendiduras Guías de afilado Solución Utilice más momento de torsión cuando apriete el portabrocas o menos presión durante el afilado. Si el problema continúa, limpie el portabrocas con aire comprimido.

www.drilldoctor.com www.drilldoctor.com Alinee una de las guías de afilado en el portabrocas (marcas blancas cortas) con la guía para realizar hendiduras en la abertura para realizar hendiduras. Coloque en la abertura, asegúrese de que las guías de alineación (marcas blancas largas) se inserten en los rieles de guía de la punta hendida en la abertura para realizar hendiduras.

Presione el portabrocas lentamente y con firmeza hacia la abertura para realizar hendiduras hasta que se detenga. Retire el portabrocas, rote una media vuelta y repita el procedimiento. Verifique la punta de la broca cuidadosamente para determinar si ambos lados de la misma están hendidos de manera uniforme. Realice la comparación utilizando los ilustracións. Si no coinciden, analice la información que se encuentra a continuación. Identificación de brocas hendidas correctamente (y qué hacer con aquellas que no lo están) Hendida correctamente Línea de la hendidura Hendidura insuficiente Las líneas de la hendidura no se encuentran en el centro, pero el borde de cincel sigue presente. No se ha retirado la cantidad de material suficiente del talón de la broca.

Las líneas de la hendidura son prácticamente rectas a lo largo de toda la sección. Solución Las brocas más grandes deben afilarse más. Si uno de los lados de la broca no tiene la hendidura suficiente, vuelva a insertar el portabrocas en la abertura para realizar hendiduras y realícela en ambos lados. Empuje el portabrocas dentro de la abertura hasta que se detenga. Repita el procedimiento hasta que los lados hendidos sean iguales y se vean similares a la broca hendida correctamente que se observa arriba. www.drilldoctor.com Hendidura excesiva Se ha retirado demasiado material. Las líneas de la hendidura se unen en el centro y el borde de cincel ha desaparecido. Solución Vuelva a insertar la broca con el portabrocas en la abertura de afilado y retire la cantidad suficiente de la punta hasta que la punta hendida se vea similar a la broca hendida correctamente que se observa arriba. Tubo adicional para limadura El tubo adicional para limadura está diseñado para mantener las chispas causadas por el afilado de manera segura dentro de la máquina y lejos de usted. Además, el tubo para limadura reduce el polvillo en el aire y en la mesa de trabajo. Simplemente inserte el tubo para limadura en la abertura para realizar hendiduras del Drill Doctor cuando realice el afilado. Atrapará la limadura que se forma del proceso de afilado. Limpie con frecuencia el interior del Drill Doctor y el tubo para limadura. El tubo para limadura está diseñado para permitir el uso de una aspiradora de 1 pulgada durante períodos prolongados de afilado. www.drilldoctor.com

Afilado de brocas de diferentes diámetros, longitudes y tipos Brocas de diferentes tamaños Demasiadas rotaciones de una broca de diámetro pequeño pueden dar por resultado un afilado incorrecto, y un número muy bajo de rotaciones en una broca grande puede no afilar lo suficiente. Continúe afilando hasta que el borde del cincel esté limpio y recto, y toda la superficie, desde los bordes cortantes hasta el talón, esté bien afilada.

• Brocas de 2.5mm (3/32"): aplique entre 2 y 4 medias vueltas oprimido el botón de alineación. Inserte parcialmente el portabrocas en la abertura de alineación, pero no empuje el portabrocas hasta el fondo. Utilice la perilla del portabrocas para girar la broca hasta que se pueda sujetar con los brazos del berbiquí en la parte más estrecha de la broca. Asegúrese de que la broca toque el tope de la broca, luego suelte el botón de alineación. Gire el portabrocas hasta que la guía de alineación en el portabrocas quede alineada con la muesca de 118º en la abertura de alineación. Ahora, empuje el portabrocas hasta el fondo. Apriete el portabrocas, retírelo y apriételo de nuevo. Afile la broca pequeña de la manera habitual.

• Brocas de 3.2mm (1/8"): aplique entre 4 y 6 medias vueltas
• Brocas de 9.5mm (3/8"): aplique entre 16 y 20 medias vueltas Brocas para mampostería Brocas grandes Para afilar una broca para mampostería, no gire el portabrocas. En lugar de ello, inserte el portabrocas hasta que toque la muela, retire y repita el procedimiento en el otro lado. El modelo 500X afila las brocas de 2.5mm (3/32" a 1/2") También puede adquirir un portabrocas grande que afile brocas hasta 19mm (3/4"). El modelo 750X está equipado con un portabrocas grande. Afila brocas de 2.5mm a 19mm (3/32 de pulgada a 3/4 de pulgada). Las brocas grandes se afilan igual que cualquier otra broca. Es importante afilar estas brocas de manera que toda la superficie de la broca quede afilada. Una broca grande requiere más presión y requerirá más medias vueltas para afilarla. Las brocas de 13mm (1/2 de pulgada) o mayores necesitarán un mínimo de 40 medias vueltas. Una broca de 19mm (3/4 de pulgada) posiblemente requiera hasta 60 medias vueltas. Es posible que se necesiten dos o tres afilados completos (repita todos los pasos) para volver a afilar una broca grande que esté astillada o muy desafilada. El Drill Doctor se entrega con una muela de afilado adiamantada de limadura 180. Si afila con regularidad brocas más grandes de entre 13mm y 19mm (1/2"–3/4"), es posible que desee adquirir la muela de afilado adiamantada más gruesa de limadura 100, que afila más rápido las brocas más grandes.

Brocas cortas y brocas más pequeña que 3.2mm (1/8 de pulgada) Fije el ángulo de la punta en 118º Alinee la broca con las marcas de afilado para mampostería Inserte la broca en el portabrocas y alinee el inserto de carburo en la punta de la broca de manera que quede paralelo a las marcas de afilado para mampostería en el extremo del portabrocas. Deje aproximadamente de 13mm a 15mm (1/2"–5/8") sobresaliendo de la punta del portabrocas. Apriete el portabrocas justo hasta el punto donde la broca se deslice hacia dentro y hacia fuera. Fije el ángulo de la punta en 118º. Coloque la broca en el portabrocas de la manera normal, pero apriete el portabrocas de manera que quede lo suficientemente ajustado para que la broca se mueva libremente. Oprima y mantenga Marcas de afilado para mampostería

www.drilldoctor.com www.drilldoctor.com

Establezca la profundidad Establezca la profundidad alineando la guía de afilado con la guía de leva. Empuje el portabrocas en la abertura de afilado hasta que se detenga y apriete el portabrocas. Retire el portabrocas para aseguLeva rarse de que el inserto de carburo esté alineado con las marcas de afilado para mampostería y ajústelo de Guía de leva nuevo. Guías de afilado Uso de la alineación variable para ajustar el ángulo del cincel y de relieve Ambos modelos, el 500X y el 750X, le permiten ajustar los ángulos del cincel y de relieve de la broca. Los ángulos del cincel y de relieve tienen un efecto directo en el rendimiento de la broca. Al incrementar el ángulo de relieve, puede incrementar la velocidad de la broca en materiales más blandos. Para mejorar la calidad del orificio, puede ajustar la broca para que sea menos agresiva. Una broca menos agresivo tiene ángulos menores de cincel y de relieve. El Drill Doctor le permite ajustar ambos ángulos en una misma configuración.

Afilado mediante “introducción” Alinee la guía de afilado en el portabrocas con la guía de leva Leva en la máquina. Introduzca el portabrocas en la abertura de afilado hasta que haga contacto con la muela de afilado. Retire el portabrocas, rote una media vuelta hacia la derecha y repita la acción de introducción. Comience con cuatro introducciones y siempre utilice una cantidad par. Inspeccione la broca y continúe hasta que las superficies cortantes queden afiladas. Si la broca deja de afilarse antes de que los bordes queden filosos, afloje el portabrocas, y empuje la broca ligeramente hacia fuera. Asegú rese de que el inserto de carburo siga estando alineado con las marcas de afilado para manpostería, apriete el portabrocas y continúe afilando. Para preparar la broca para este ajuste preciso, siga todos los pasos detallados anteriormente en esta Guía para el usuario para colocar la broca en el portabrocas. Guía de leva

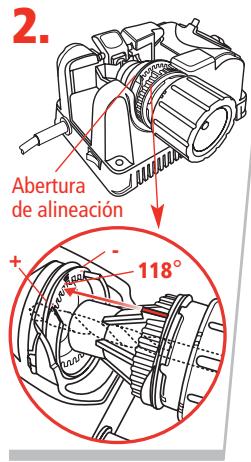

www.drilldoctor.com Coloque la broca en el portabrocas de la manera habitual

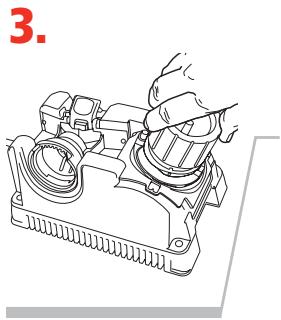

Inserte el portabrocas en la abertura de alineación Abertura de alineación

118° www.drilldoctor.com Para ajustar los ángulos de cincel y de relieve, simplemente alinee la broca de la manera habitual con el siguiente ajuste: Para incrementar el relieve: coloque el portabrocas en la abertura de alineación de manera que la guía de alineación esté más cerca de la posición (+). Esto creará una punta de la broca más agresiva.

Para reducir el cincel y el relieve: coloque el portabrocas en la abertura de alineación de manera que la guía de alineación esté más cerca de la posición (-). Esto logrará un orificio más preciso. Tenga cuidado de no ajustar demasiado el relieve, ya que esto en realidad hará que la broca pierda todo el relieve y por lo tanto no perforará un orificio. Cada muesca en la abertura de alineación representa aproximadamente un cambio de 10º en el ángulo de cincel.

Ajuste la posición de la broca, apriete el portabrocas y afile de la manera habitual Consulte las páginas 38–39 para ver estos pasos. Experimente con algunos valores diferentes para determinar el que mejor se adapte a las brocas y a la aplicación. Es posible que le resulte útil marcar este valor para uso futuro. Uso de la Remoción de Material Variable (MTO) Perilla de Remoción de Material Variable (MTO) El modelo 750X le permite retirar más o menos material de la punta de la broca al afilarla. Si la broca está ligeramente desafilada y simplemente desea “retocar” la punta, gire la perilla de remoción de material hacia la derecha para reducir la cantidad de tiempo necesario para afilar la broca. Si la broca está bastante desafilada o dañada, gire la perilla de remoción de material hacia la izquierda para incrementar la cantidad de material retirado. La remoción de material se ajusta de 0 a 0.040 de pulgada en incrementos de 0.005.

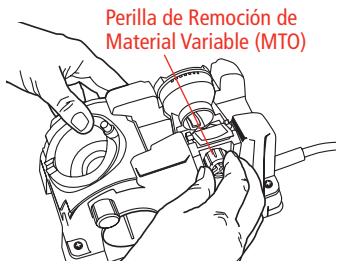

1. Antes de alinear la broca, gire la perilla MTO hacia la

izquierda hasta que se detenga (esta es la máxima cantidad de material que se puede retirar en una afilada). Luego, gire la perilla MTO hacia la derecha 3 marcas. Éste es un buen lugar para comenzar con la mayoría de las brocas.

2. Ahora, gire la perilla MTO en cualquier dirección para

ajustar el MTO deseado. Cada marca en la perilla MTO equivale a un cambio de 0.005 pulgadas en el material retirado de la broca. Nota: Después de haber afilado las brocas en el Drill Doctor al menos una vez, es recomendable girar la perilla MTO de manera que se retire solamente una cantidad pequeña de material de la broca cada vez que realiza un afilado. Esto reducirá de manera significativa el tiempo para afilar y extenderá la vida útil de la broca y la muela. Una vez que haya hecho sus ajustes, alinee y afile la broca de la manera habitual. Preguntas y respuestas

1. Pregunta:

¿Por qué mi broca se afiló de manera incorrecta? Respuesta: La causa más común por la cual las brocas se afilan de manera incorrecta es la alineación de las mismas. Las principales causas son:

1. El portabrocas no entra completamente en la abertura

2. La broca no se alineó correctamente en las mordazas

3. El tipo de broca requiere un ajuste de ángulo para

lograr los ángulos de cincel y relieve deseados. Trate de utilizar la alineación variable para ajustar el ángulo de cincel y de relieve (consulte la página 49).

4. El portabrocas está sucio o la broca se desliza y se

desalinea. Consulte la página 56, “Limpieza del portabrocas”.

5. Es posible que demasiadas rotaciones de una broca de

diámetro pequeño den por resultado un afilado incorrecto y que un número muy bajo de rotaciones en una broca grande no afile lo suficiente. Consulte la página 46, “Brocas de diferentes tamaños”. www.drilldoctor.com

2. Pregunta:

5. Pregunta:

Cuando realicé la alineación y el afilado de la broca ¿por qué no salió nada de material? ¿Por qué la punta de la broca está descentrada? Respuesta: Si la punta de la broca parece estar afilada de forma descentrada, realice las siguientes verificaciones: Esto sucede cuando la broca no sobresale lo suficiente del portabrocas. Cuando realizó la alineación de la broca, es posible que haya dejado que el botón de alineación golpee la broca haciéndola retroceder hacia el portabrocas. Vuelva a alinear cuidadosamente la broca en la abertura de alineación. Asegúrese de que la broca se empuje completamente contra el tope de la broca antes de soltar el botón de alineación. Respuesta:

• Posiblemente no haya realizado una cantidad par de medias vueltas cuando afiló la broca y una de las superficies de la misma quedó más afilada que la otra. Cuando afile, siempre aplique un número par de medias vueltas. Afilé la broca. ¿Por qué no corta?

• Asegúrese de que no haya partículas entre las mordazas del portabrocas y la broca que pudieran descentrarla. Revise la broca para asegurarse de que esté recto y libre de rebabas. Respuesta:

• Asegúrese de que la broca no esté floja en el portabrocas.

3. Pregunta:

Esto sucede cuando el talón de la broca está más alto que el borde cortante (relieve negativo). Para corregir este problema, siga las instrucciones en la sección “Uso de la Alineación Variable para ajustar el ángulo de cincel y de relieve” en la página 49. Posiblemente usted tenga una broca especial. Las brocas espiraladas, lentas y rápidas, las helicoidales, las turbo acanaladas y las de margen elevado se consideran brocas especiales. Si no está logrando suficiente relieve en tipos especiales de brocas, trate de alinear completamente en el valor (+) en la abertura de alineación. Esto ayudará a mejorar el afilado en estos tipos de brocas.

4. Pregunta:

¿Qué puedo hacer con las partes planas en la punta de la broca entre el talón y el borde cortante?

• Durante el proceso de afilado, asegúrese de mantener la misma presión en cada media vuelta.

6. Pregunta:

¿Por qué el borde de cincel de la broca está plano? Respuesta: Durante el proceso de alineación, los brazos del berbiquí apretaban los puntos altos de la broca. Vuelva a alinear la broca asegurándose de que los brazos del berbiquí se ubiquen en la parte más angosta de la broca. Vea la página 39. Respuesta:

7. Pregunta:

Las partes planas que quedan en una broca afilada son el resultado de una media vuelta incompleta o de una pausa entre las medias vueltas del portabrocas en la abertura de afilado. Para corregirlas, aplique una presión leve hacia dentro y gire el portabrocas suavemente mientras afila. Asegúrese de completar las medias vueltas. ¿Por qué mi broca se afiló de manera incorrecta?

www.drilldoctor.com www.drilldoctor.com

10. Pregunta:

La causa más común por la cual las brocas se afilan de manera incorrecta es la alineación de las mismas. Las principales causas son: ¿Por qué no se escucha un chirrido cuando se realiza la hendidura?

1. La punta de la broca no se empuja totalmente hasta el

Respuesta: tope de la broca.

2. El portabrocas no entra completamente en la abertura

3. La broca no se alineó correctamente en los brazos del

berbiquí. Para corregir estos problemas, asegúrese de que el portabrocas entre por completo en la abertura de alineación. La punta de broca debe estar contra el tope de la broca y los brazos del berbiquí deben estar en la parte más angosta de la broca. El portabrocas no está correctamente asentado en la abertura para realizar hendiduras. La guía de afilado del portabrocas debe alinearse con la guía para realizar hendiduras en la parte superior de la abertura para puntas hendidas. Presione el portabrocas firme y lentamente dentro del orificio hasta que el chirrido cese.

11. Pregunta:

¿Puedo transformar una broca de 135° en una de 118°?

8. Pregunta:

Respuesta: ¿Por qué la punta hendida no es uniforme? Puede cambiar el ángulo de graduación de cualquier broca de 135° a 118°. El procedimiento de alineación y afilado deberá realizarse tres o más veces para quitar el ángulo anterior y lograr el nuevo ángulo deseado. Respuesta: En las páginas 44–45, se muestra una punta de broca que no está lo suficientemente hendida y una que está correctamente hendida. Para corregir una hendidura no uniforme de la punta, inserte el portabrocas en la abertura para realizar hendiduras y realice nuevamente una hendidura de ambos lados. Empuje el portabrocas dentro de la abertura hasta que se detenga. Repita el procedimiento hasta que los lados hendidos sean iguales y se vean similares a la broca hendida correctamente que se observa arriba.

9. Pregunta:

¿Por qué la broca retrocede en el portabrocas durante el procedimiento de afilado? Respuesta: Asegúrese de que la broca esté apretada en el portabrocas antes de afilarla. El portabrocas puede estar sucio. Siga los pasos para limpiar el portabrocas, tal como se indica en la página 56.

www.drilldoctor.com Mantenimiento del Drill Doctor Después de afilar entre 20 y 25 brocas, el polvillo residual resultante del afilado de las brocas se acumula en el compartimiento. Las partículas derivadas del afilado originarán el desgaste de la abertura de afilado y del portabrocas. Por lo tanto, una limpieza periódica y regular puede prolongar la vida útil de la máquina. Asegúrese de desconectar el Drill Doctor antes de realizar cualquier actividad de mantenimiento o limpieza. Extracción de la cubierta de acceso a la muela Una vez que haya desenchufado el Drill Doctor, utilice una uña o la punta del dedo para tirar de la cubierta de acceso a la muela. Ésta saldrá por completo para facilitar el acceso. Para cerrarla, inserte la cubierta en las ranuras y vuelva a trabarla en su lugar. www.drilldoctor.com

Limpieza de su Drill Doctor Con el Drill Doctor® desenchufado, sacuda el polvillo acumulado detrás de la cubierta de la muela y colóquelo en un contenedor desechable. Utilice un cepillo pequeño que esté seco para retirar las partículas de polvo. Deseche el contenedor y el polvillo de una manera aprobada para asegurar la protección del medio ambiente. Utilice un paño seco para limpiar el interior y el exterior de la abertura de afilado y quitar cualquier resto de polvillo que pudiera estar acumulado. También puede utilizar una manguera de aspiradora estándar de 1 pulgada. También puede usar el tubo adicional para limadura como se muestra en la página 45. Limpieza del portabrocas Use aire comprimido para limpiar el portabrocas desde el extremo de la perilla y use una escobilla pequeña y seca para limpiarlo. Inversión o sustitución de la muela de afilado adiamantada

Cubierta de acceso a la muela

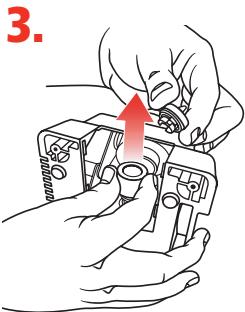

Determinación de la necesidad de reemplazar la muela de afilado adiamantada Puede duplicar la vida útil de la muela de afilado adiamantada invirtiéndola antes de reemplazarla. La muela de afilado provista con el Drill Doctor está diseñada para brindar un servicio prolongado y sin problemas, con un promedio de más de 200 afiladas para brocas de entre 2.5mm a 13mm (3/32 y 1/2 pulgada). Será necesario cambiar la muela de afilado adiamantada si: Desenchufe el Drill Doctor, asegúrese de que la máquina se enfríe y luego desmonte la cubierta de acceso a la muela. Gire la perilla de cambio rápido (Quick Change) hacia la derecha a la vez que sujeta la muela de afilado para evitar que se voltee. Drill Doctor visto de abajo

• Las brocas afiladas se queman o se tornan azuladas, independientemente de la velocidad con que se rote el portabrocas. Retire la muela, reemplácela y apriete la perilla de cambio rápido girando hacia izquierda a la vez que sostiene la muela para evitar que gire.

• Al tocar la muela de afilado (con la máquina desenchufada), la parte inferior se siente demasiado suave (no abrasiva).
• Al afilar la broca, se necesitan demasiadas medias vueltas para afilarla. Comuníquese con la tienda o el distribuidor donde compró el Drill Doctor o directamente con Drill Doctor para adquirir una muela de afilado de repuesto.

www.drilldoctor.com Drill Doctor visto de abajo www.drilldoctor.com

Garantía del Drill Doctor ® Accesorios Solicite los accesorios en nuestro sitio Web: www.DrillDoctor.com, o póngase en contacto con nosotros al teléfono que se indica en la página de la Garantía (página 59), o con el distribuidor donde adquirió el Drill Doctor. Portabrocas para brocas grandes 2.5–19mm (3/32"–3/4") Núm. de pieza DA70100PF Portabrocas para brocas de rosca izquierda de 2.5–13mm (3/32"–1/2") Núm. de pieza DA02105PF Sólo para EE.UU. y Canadá Consulte la hoja adicional de la tarjeta de garantía para otros países. Su Drill Doctor cuenta con garantía contra defectos de fabricación o diseño durante 3 años a partir de la fecha de compra. Si su Drill Doctor no funciona o si se produce algún problema de funcionamiento, consulte al Servicio técnico de Drill Doctor en los siguientes teléfonos: 1-888-693-7455 (llamada gratuita sólo para EE.UU. y Canadá) 1-541-552-1301 Puede llamar entre las 8 de la mañana y las 3:30 de la tarde, hora del Pacífico. No devuelva este producto a la tienda donde lo compró. No intente realizar ninguna reparación ni trabajo de mantenimiento que no haya sido sugerido por un Representante del Servicio Técnico (TSR) de Drill Doctor. Durante el período de garantía, Drill Doctor podrá, a su criterio, reparar o reemplazar este producto sin ningún costo y reembolsar los costos postales o de envío, siempre que se cumplan las siguientes condiciones:

1. Se entregue una copia del comprobante de compra.

Muela de afilado adiamantada estándar (limadura 180) Núm. de pieza DA31320GF Muela de afilado adiamantada gruesa (limadura 100) Núm. de pieza DA31325GF ADVERTENCIA: El uso de accesorios que no sean los recomendados en este manual del usuario puede ocasionar riesgos de sufrir lesiones personales.

2. El producto haya sido utilizado con los objetivos que se

describen en las instrucciones de funcionamiento y no haya sido sometido a ningún tipo de maltrato ni uso inapropiado.

3. El producto no haya sido desarmado ni se haya intentado

realizar ningún tipo de mantenimiento o reparación que no hubiese sido sugerido por un Representante del Servicio Técnico (TSR) de Drill Doctor.

4. El número de Autorización para Devolución de Productos (Nº de

RGA) (asignado por el Representante del Servicio Técnico de Drill Doctor) se encuentre escrito en la etiqueta de envío. Asegúrese de empacar los productos de manera tal de eliminar la posibilidad de que se produzcan mayores daños durante el traslado. Realice el envío mediante un transportista que permita rastrear el material y contrate un seguro adecuado para el mismo. No se aceptan envíos contra reembolso (COD). Los cargos por envíos no aprobados no serán reembolsados. Complete y devuelva por correo la encuesta de clientes y el registro de la garantía. También puede realizar el registro en línea en: www.DrillDoctor.com Favor de llenar lo siguiente para sus records. Núm. de modelo de Drill Doctor®: ________ ________ ________ Fecha de compra: _______ / _______ / _______ Comprado en:_______________________________________
