Type d'appareil	Aiguisoir électrique
Utilisation	Affûtage de forets
Alimentation	Électrique
Compatibilité forets	Forets hélicoïdaux
Matériau de meulage	Non précisé
Réglage de l'angle	Oui, ajustable
Vitesse de rotation	Non précisé
Dimensions	Compact
Poids	Léger
Sécurité	Protection contre les surcharges
Accessoires inclus	Mandrin d'affûtage
Facilité d'utilisation	Simple et rapide
Entretien	Nettoyage facile
Garantie	Non précisé
Langues du manuel	Multilingue (FR, ES, EN)

FOIRE AUX QUESTIONS - XP DRILL DOCTOR

Comment utiliser le DRILL DOCTOR XP pour affûter un foret ?

Pour affûter un foret avec le DRILL DOCTOR XP, commencez par choisir le bon type de foret et la taille. Insérez le foret dans la machine, ajustez les réglages selon les instructions du manuel, puis activez la machine pour affûter.

Quel type de forets peut-on affûter avec le DRILL DOCTOR XP ?

Le DRILL DOCTOR XP peut affûter des forets en acier, en acier à haute vitesse (HSS), en carbure et des forets de maçonnerie, selon les spécifications du modèle.

Que faire si le foret ne s'affûte pas correctement ?

Vérifiez que le foret est correctement inséré et que les réglages sont appropriés. Assurez-vous également que la meule est en bon état et n'est pas usée. Si le problème persiste, consultez le manuel pour des conseils supplémentaires.

Comment entretenir le DRILL DOCTOR XP ?

Pour entretenir le DRILL DOCTOR XP, nettoyez régulièrement la machine et la meule après chaque utilisation. Vérifiez les composants pour d'éventuels signes d'usure et remplacez-les si nécessaire. Suivez les recommandations du manuel pour un entretien approfondi.

Le DRILL DOCTOR XP est-il facile à utiliser pour les débutants ?

Oui, le DRILL DOCTOR XP est conçu pour être convivial. Avec un peu de pratique, même les débutants peuvent apprendre à affûter efficacement les forets en suivant les instructions fournies dans le manuel.

Quelle est la durée de vie de la meule du DRILL DOCTOR XP ?

La durée de vie de la meule dépend de l'utilisation. En général, elle peut durer plusieurs centaines de forets, mais il est important de surveiller son état et de la remplacer lorsque vous remarquez une diminution de l'efficacité.

Où puis-je acheter des pièces de rechange pour le DRILL DOCTOR XP ?

Les pièces de rechange pour le DRILL DOCTOR XP peuvent être achetées directement auprès du fabricant, sur leur site web, ou chez des revendeurs agréés spécialisés dans les outils et équipements de bricolage.

Le DRILL DOCTOR XP peut-il affûter des forets à angle spécial ?

Oui, le DRILL DOCTOR XP peut affûter des forets à angle spécial, mais il est important de vérifier les instructions spécifiques pour les réglages appropriés selon l'angle requis.

MODE D'EMPLOI XP DRILL DOCTOR

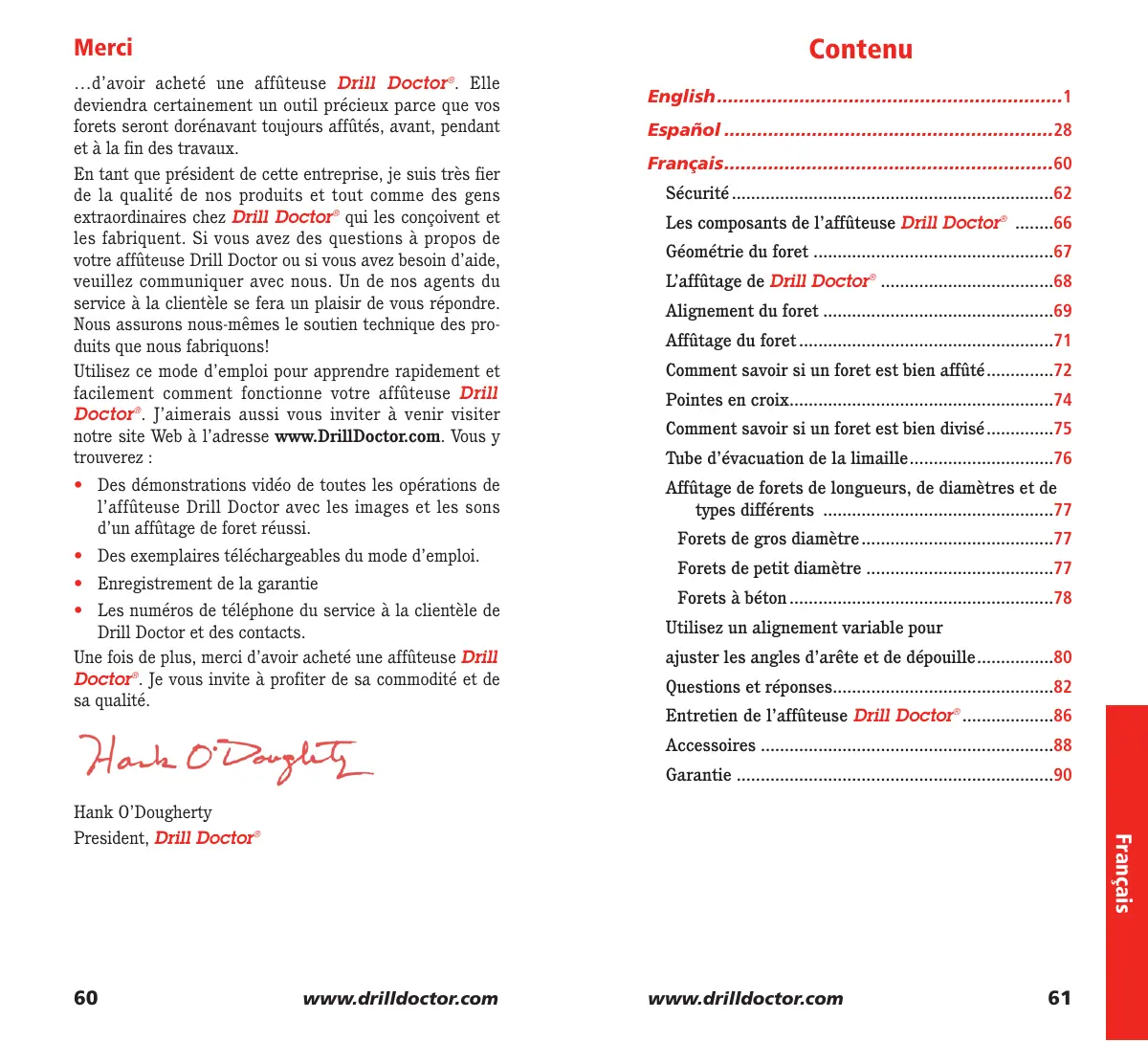

...d'avoir acheté une affunteuse Drill Doctor. Elle deviendra certainement un outil précieux parce que vos forets seront dorenavant toujours affutés, avant, pendant et à la fin des travaux.

En tant que président de cette entreprise, je suis très fier de la qualité de nos produits et tout comme desgens extraordinaires chez Drill Doctor^® qui les conçoivent et les fabriquent. Si vous avez des questions à propos de votre affüteuse Drill Doctor ou si vous avez besoin d'aide, veillez communiquer avec nous. Un de nos agents du service à la clientèle se fera un prise de vous répondre. Nous assurons nous-mêmes le soutien technique des produits que nous fabriquons!

Utilisez ce mode d'emploi pour apprendre rapidement et facilement comment fonctionne votre affühteuse Drill Doctor. J'aimeais aussi vous inviter à venir visiter notre site Web à l'adresse www.DrillDoctor.com. Vous y trouverez :

• Des démonstrations video de toutes les opérations de l'affuteuse Drill Doctor avec les images et lessons d'un affutage de foret réussi.
• Des exemplaires téléchargeables du mode d'emploi.
• Enregistrement de la garantie
• Les nombres de téléphone du service à laclientèle de Drill Doctor et des contacts.

Une fois de plus, merci d'avoir acheté une affühteuse Drill Doctor. Je vous invite à profiter de sa commodité et de sa qualité.

Haeh O'Dougult

Hank O'Dougherty

English 1
Espanol 28
Francais 60
Sécurité 62
Les composants de l'affuteuse Drill Doctor 66
Géométrie du foret 67
L'affutage de Drill Doctor 68
Alignement du foret 69
Affutage du foret. 71
Comment savoir si un foret est bien affué. 72
Pointes en croix. 74
Comment savoir si un foret est bien divisé.........75
Tube d'évacuation de la limaille 76
Affutage de forets de longueurs, de diamètres et de types différents 77
Forets de gros diamètre 77
Forets de petit diamètre 77
Forets à béton 78
Utilizez un alignment variable pour
ajuster les angles d'arete et de depouille. 80
Questions et réponses. 82
Entretien de l'affuteuse Drill Doctor 86
Accessoires 88
Garantie 90

IMPORTANT DIRECTIVES DE SÉCURITÉ

Pour votre propre sécurité, veuilles dire ce mode d'emploi avant d'utiliser l'affenteuse Drill Doctor.

Installation

• Déballez soigneusement l'affuteuse à forets Drill Doctor et posez-la sur une table. Vérifiez l'absence de dommages consécutifs au transport. Assurez-vous que toutes les pieces sont prsentes dans l'emballage. Consultez le mode d'emploi joint le diagramme d'identification des différentes pieces.
  L'unité est entièrement assemblée; il suffit de placer l'affuteuse Drill Doctor sur une surface plane et stable.
• Branchez l'outil à une prise de courant correctement câblée.

Precautions

Lors de l'utilisation d'un outil électrique, suivez toujours les consignes de sécurité d'usage afin de prévenir les incendies, les chocs ELECTriques et les blessures.

• NETTOYEZ L'AIRE DE TRAVAIL. Une aire de travail et un établi encombrés peuvent être une cause d'accident.
  N'UTILISEZ PAS L'OUTIL DANS UN ENVIRONNEMENT DANGEREUX. N'utilisez pas l'outil dans un endroit humide ou mouillé et évitez de l'exposer à la pluie. Gardez l'aire de travail bien éclairée. N'utilisez pas d'outils en présence de liquides ou de gaz inflammables.
  PROTEGEZ-VOUS CONTRE LES CHOCS ÉLECTRIQUES. Évitez les contacts physiques avec des surfaces mises à la terre ou à la masse (ex.: tuyaux, radiateurs, cusinières, réfrigerateurs).
  ÉLOIGNEZ LES AUTRES PERSONNES. Ne laissiez pas les personnes qui ne participent pas au travail, et sur tout pas les enfants, toucher l'outil ou la rallonge électrique et éloignez-les de l'aire de travail.

• RANGEZ LES OUTILS INUTILISÉS. Lorsqu'ils sont inutilisés, les outils doivent être conservés dans un endroit sec et verrouillé, hors de la portée des enfants.

• NE FORCEZ PAS SUR L'OUTIL. Vous obtiennent de plusieurs résultats et serez plus en sécurité si vous l'utilise à la vitesse pour laquelle il a été consu.
  PORTEZ DES VÉTEMENTS APPROPRIÉS. Ne portez pas de vêtements amples ou de bijoux, ils pourraient se coincer dans des pieces mobiles. Protégez et attachez vos cheveux longs.
• UTILISEZ UN ÉQUIPEMENT DE PROTECTION. Portez des lunettes de sécurité. Utilisez un masque facial ou antipoussière si vos tâches sont génératrices de poussière.
• MANIPULEZ LE CORDON D'ALIMENTATION AVEC SOIN. Ne tirez jamais sur le cordon pour le débrancher de la prise. Éloignez le cordon de la chaleur, de l'huile et des bords coupants.
  ENTRETENEZ SOIGNEUSEMENT L'OUTIL. Nettoyez souvent l'affuteuse Drill Doctor pour obtenir une meilleure performance et une meilleure sécurité. Suivez les instructions pour l'entretien et le remplacement des accessoires. Vérifiez régulièrement les cordons et, s'il sont endommages, faites-les réparer par un répartuteur/agréé. Vérifiez régulièrement les rallonges et remplacez-les si elles sont endommagées. Gardez l'outil sec, propre et dépourvu d'huile et de graisse.
• DEBRANCHEZ LES OUTILS. Debranchez toujours l'affuteuse Drill Doctor lorsque vous nettoyez, inspectez et changez des accessoires comme la meule diamant. Lorsque vous n'utilise pas l'affuteuse, debranchez-la. Ne touchez jamais aux pieces internes de l'affuteuse lorsqu'elle est en marche ou branchée. La meule diamant rotative pourrait vous blesser.
  ÉVITEZ TOUT DEMARRAGE INVOLONTAIRE. Assurez-vous que l'interrupteur est bien en position « OFF » avant de brancher l'outil.
• RESTEZ VIGILANT. Soyez attentif à ce que vous faites, faites preuve de bon sens et n'utilise pas l'outil lorsque vous étés fatigué.

ASSUREZ-VOUS QU'AUCUNE PIECE N'EST ENDOMMAGEE. Avant d'utiliser l'outil, celui-ci doit être vérifié pour déterminer s'il peut fonctionner normalement et réaliser ce pour quoi il a été concu. Vérifiez l'alignement des pieces en mouvement, leur assemblage, l'absence d'eventuelles pieces cassées ou mal montées et tout autre défaut pouvant:géné le fonctionnement de l'outil. Toute piece de protection ou autre piece endomagée doit être rapidement réparée ou replacée par un centre d'entretien agréé, sauf indication contraire dans le manuel de l'outil. Faites replacer les interrupteurs défectueux par un centre d'entretien agréé. N'utilise pas l'outil si l'interrupteur ne le met pas sous tension ou hors tension. N'utilise pas l'outil si la meule est endommagée. N'utilise que les meules conseillées par l'affuteuse Drill Doctor.
- MISE EN GARDE. L'utilisation de tout accessoire et de toute piece non conseillés dans le manuel de l'outil peut partager un risque de blessure.
FAITES RÉPARER L'OUTIL PAR UNE PERSONNE QUALIFIÉE. Cét outil électrique est conforme aux règles de sécurité appropriées. Les réparations ne doivent être effectuees que par des personnes qualifiées avec des pieces d'origine; dans le cas contraire, l'utilisateur risque d'être en danger.
- NE LAISSEZ JAMAIS L'OUTIL SANS SURVEILLANCE.
- UTILISEZ DES PROTECTIONS AUDITIVES PENDANT L'UTILISATION. L'affuteuse Drill Doctor en fonctionnement peut générer des émissions sonores de 85 dB (A).

Pour le service, communique avec :

Professional Tool

210 E. Hersey St.

Ashland, OR 97520

États-Unis

TELECOPIEUR:541-552-1377

Courriel: [e-mail]

AVERTISSEMENT :

L'Etat de la Californie avise que certaines pous-sières produit par ponçage mécanique, meulage et d'autres activités de construction, ainsi que les matières utilisées dans la fabrication de la machine, y compris de ses pièces moulées, de son câblage, de sa meule ou de toute autre piece, pourraient contir des produits chimiques causant le cancer, des anomalies congenitales ou d'autres problèmes reproductifs et poursaient être dangereuses pour votre santé.

Les composants de l'affuteuse Drill Doctor

L'affunteuse Drill Doctor® est plus efficace pour réaffüter l'angle de pointe original d'un foret. La meule diamant standard affûte les forets d'accier à coupe rapide, de cobalt, recouverts de TiN, de carbure et à maconnerie.

Cette affunteuse a ete concue et fabriquee pour affuter les trois des types de forets les plus courants.

Foret à pointe ordinaire

Ce foret d'usage général est employé pour percer les matériaux tendres comme l'acier laminé à froid, l'aluminium et le bois.

Pointes en croix

Les forets à pointes en croix sont autocentreurs; ils sont généralement employés pour percer les aciers trempés, les alliages durs et la fonte.

Forets à béton

Sur la pointe des forets à béton une pastille de carbure est sertie; ces forets sont utilisés pour percer le béton, la brique et la céramique.

Vous nevez bien comprendre que chacun des forets possede toutesces caractéristiques.

En regardant un foret bien affuté par le bout, toute la surface de la pointe s'étendant de l'arête de coupe au talon sera finement meulée sans stries ni empreintes. Le talon est always moins élevé que l'arête de coupe.

L'affutage de Drill Doctor

L'affutage compte 3 opérations simples :

1. Alignment du foret dans le mandrin.
2. Affutage du foret.
3. Division de la pointe (facultative).

Pour réaliser l'affutage et la division d'un foret, n'oubliez pas d'effectuer les trois opérations et de tous jours affüter le foret avant de le diviser.

Alignment du foret

C'est une façon de s'assurer que l'affunteuse Drill Doctor cree le bon fini. Cela permit aussi de placer le foret de maniere a ce que seule une petite quantite de la pointe soit meulée.

(Voir la page 78 pour aligner et affüter un foret à béton.)

Insérez le foret dans un mandrin et serrez

Insérez le foret dans les mors du mandrin et fermez les mors au point où le foret s'insère. Ne serrez pas trop le mandrin. Le foret doit pouvoir entraer et sortir de l'outil jusqu'à l'étape 4.

Remarque: Voici une bonne façon de vérifier si le mandrin est correctement serré: assurez-vous que le mandrin se déplace lorsqu vous le tirez avec vos doits, mais il ne doit pas s'enlever lorsqu vous le returnez vers le bas.

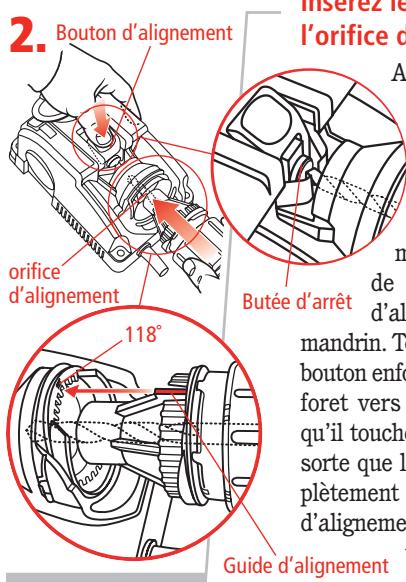

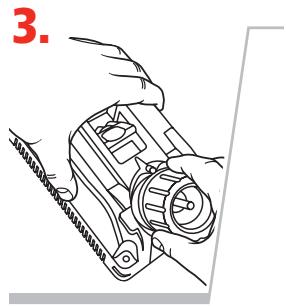

Insérez le mandrin dans l'orifice d'alignement

Appuyez ensuite sur le bouton d'alignement et maintainez-le enforcé. Alignez les guides d'alignement sur le mandrin à l'encoche de 118^ sur l'orifice d'arrêt d'alignement. Insérez le mandrin. Tout en maintainant le bouton enforcé, faites glisser le foret vers l'avant, jusqu'à ce qu'il touche la butée d'arrêt de sorte que le mandrin soit complètement inséré dans l'orifice d'alignement. Relâchéz le bouton d'alignement.

3.

Ajustez la position du foret

Regardez le foret et assurez-vous que les serre-forets se trouvent au point le plus étroit du foret. Dans le cas contraire, tournez le foret dans le mandrin de manière à ce que les serre-forets se trouvent au point le plus étroit. C'est important car ce réglage déterminé l'angle selon lequel votre foret sera affuté.

Serre-foret

Bute e d arret

4.

Serrez le mandrin

Maintenez le mandrin et serrez la molette de verrouillage du mandrin. (Evitez de trop serrer le mandrin dans l'orifice d'alignment. Cela pourrait endommager le mandrin et l'orifice.)

5.

Retirez le mandrin et reisserrez-le

Appuyez sur le bouton d'alignement et retirez le mandrin de l'orifice d'alignement. Serrez encore une fois le mandrin pour vous assurer que le foret ne bougera paspendant l'affutage.

Tout est maintainant prét pour affüter le foret.

Affutage du foret

Conseils à dire avant l'affutage:

• Gardez la came en contact avec le guide-came pendant l'af-futage — poussez le mandrin directement dans l'orifice.
  Une légere pression suffit.
• Un bruit de meulage (zzzzzzzz) se fait entendre à la fin de chaque demi-tour et pendant l'affutage de chaque face du foret.
• Le mandrin oscille pendant qu'on le tourne et que lacame glisse sur le guide-came.

1.

Alignez les guides

Alimentez l'affuteuse Drill Doctor. Alignez les guides d'affutage au guide-came sur la machine. Came Guides d'affutage Guide-came

2.

Insérez le mandrin et

tournez jusqu'à ce que le foret soit tranchant.

Insérez le mandrin dans l'orifice d'affutage. Assurez-vous que lacame demeure contre le guide-came, tournez le mandrin d'un demi-tour dans le sens horaire (du guide d'affutage au guide d'affutage) un nombre pair de fois. Voitre mouvement doit etre uniforme et régulier. Pour affüter les deux côtes du foret de manière égale, utilisez toujours un nombre pair de demi-tours.

Le nombre de tours nécessaire pour affuter le foret dépend de son diamètre.

• Tournez le mandrin d'un nombre pair de demi-tours avec une légère pression vers l'intérieur:
• forets de 2,4 mm (3/32 po) — de 2 à 4 demi-tours,
• forets de 3,2 mm (1/8 po) — de 4 à 6 demi-tours,
• forets de 9,5 mm (3/8 po) — de 16 à 20 demi-tours.

Comment savoir si un foret est bien affuté (et ce qu'il faut faire s'il ne l'est pas!)

Forets correctement affutés

Toute la surface s'etendant de l'arête de coupe jusqu'au talon doit partager une surface finement meulée sans stries ni empreintes. Le talon est toujours moins élevé que l'arête de coupe (dépouille positive). L'arête centrale sera propre et droite.

Forets mal affutés

Problème

L'arete de coupe est aplatie.

Cause

Les mors du mandrin n'ont pas bien maintainu le foret en place durant l'affutage (page 69).

Solution

Alignez à nouveau le foret en suivant soigneusement toutes les étapes de 1-5 décrites aux pages 69-70.

Problème

L'arete principale n'est pas propre ou droite.

Cause

Le foret n'est pas encore complètement meulé.

Solution

Continuez à affuter le foret jusqu'à ce que l'arête soit propre et droite. Si la machine cesse de meuler avant que l'arête ne soit propre, alignez le foret à nouveau et recommencez l'affutage.

Problème

Dépouille insuffisante (négative) ou foret à coupe lente.

Toute la surface s'etendant de l'arête de coupe jusqu'au talon doit partager une surface finement meulée sans stries ni empreintes. Le talon est always moins élevé que l'arête de coupe (dépouille positive).

Cause

Alignement du foret.

Solution

Réalignez le foret en suivant la procédure d'alignement variable à la page 80-81. Pour accroître la dépouille, insérez le guide d'alignement du mandrin plus pres du côté (+) de l'orifice d'alignement, puis affütez le foret.

Problème

Le foret recule ou glisse hors des mors durant I'affutage.

Cause

Le mandrin n'est pas assez serré ou la pression utilisée est trop grande durant l'affutage.

Solution

Serrez plus le mandrin ou mettez moins de pression durant l'affutage. Nettoyez le mandrin avec de l'air comprime si le problème persiste.

Pointes en croix

Les forets à pointes en croix permettent d'éviter le phénomène de déplacement létal avant la coupe.

Cette caractéristique s'appelle l'autocentrage. Il n'est plus nécessaire de centrer le trou à perforer au pointeau. Avant que l'arête de coupe d'un foret ordinaire ne commences à couper le matériel, il faut que l'arête centrale use une surface au centre du trou à perforer. En raison des lettres additionnelles situées le long de son arête centrale, la pointe de foret divisée commence à couperès qu'elle entre en contact avec le matériel. Comparativement à celle d'une pointes non en croix ou conventionnelle, la perforation avec un foret à pointes en croix exige jusqu'à 70% moins de poussée.

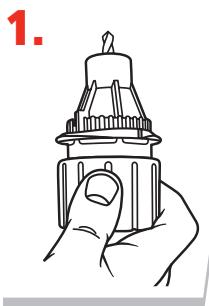

Étape optionnelle : division de la pointe

Laissez le foret dans le mandrin après l'affutage

Il faut toujours aligner et accuter le foret avant de le diviser. Pour diviser la pointe, ne retirez pas le foret du mandrin après l'affutage.

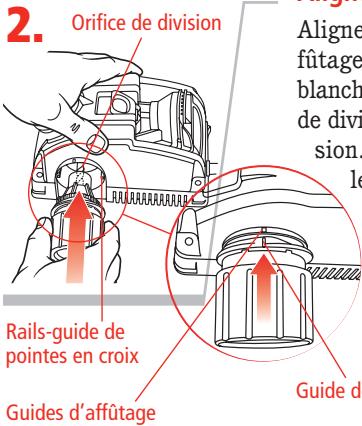

Alignez les guides

Alignez l'un des guides d'affutage du mandrin (marques blanches courtes) sur le guide de division de l'orifice de division. Il faut s'assurer que les guides d'alignement entrent dans les rails-guides de la pointes en croix dans l'orifice de division.

Guide de division

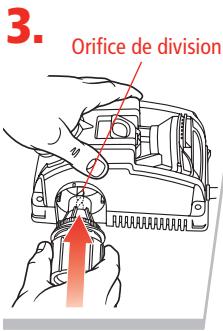

Divisez la pointe

Poussez lentement et fermement le mandrin dans l'orifice de division jusqu'àu fond. Retirez le mandrin, tournez d'un demi-tour et recommencez.

Examinez la pointe du foret avec soin pour déterminer si ses deux côts ont été divisés de manière égale. Comparez la pointe avec l'illustration ci contre. Si les deux côts ne sont pas identiques, suivez les indications ci-dessous.

Comment savoir si un foret est bien affuté (et ce qu'il faut faire s'il ne l'est pas!)

Bien divisé

Les lignes de division traversent la pointe du foret pratiquement de part en part.

Pas assez divisé Les lignes de division ne se touchent pas au centre, mais l'arête centrale est conservée.

Solution

Une quantité insuffisante de matériel a été enlevée du talon du foret.

Les grands forets nécessitent plus d'affutage. Si un côté du foret n'est pas assez divisé, insérez à nouveau le mandrin dans l'orifice de division et divisé les deux côtes. Poussez le mandrin dans l'orifice jusqu'à ce qu'il s'immobilise. Répétez jusqu'à ce que les deux côtes divisés soient égaux et que le foret ressemble au foret bien divisé illustré ci-dessus.

Trop divisé

Trop de matériel a ete enlevé.

Les lignes de division se joignent au centre mais l'arête centrale est disparue.

Solution

Réinsérez le foret et le mandrin dans 1'orifice d'affutage et affuitez le foret jusqu'à ce qu'il ressemble au foret bien divisé représenté ci-dessus.

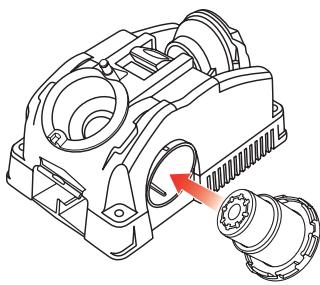

Tube d'évacuation de la limaille

Le tube d'évacuation de la limaille est conçu de manière à ce que les étincelles produit par l'afftage restent dans la machine, loin de vous. De plus, le tube d'évacuation de la limaille réduit la quantité de poussière dans l'air et sur votre établi.

Insérez simplement le tube d'évacuation de la limaille dans l'orifice de division de votre l'affuteuse Drill Doctor durant l'affutage. Il recupérera la limaille produit par l'affutage. Nettoyez régulièrement l'intérieur de votre affuiteuse Drill Doctor et du tube d'évacuation de la limaille. Le tube d'évacuation de la limaille peut être raccordé à un aspirateur d'atelier standard de 32 mm (1 _ po) durant les périodes d'affutage prolongées.

Affutage de forets de longueurs, de diamètres et de types différents

Un trop grand nombre de rotations sur un foret de petit diamètre peut produit un affutage de mauvaise qualité, alors qu'un trop petit nombre de rotations sur un gros foret peut ne pas suffire à l'affuter. Continuez à affuter le foret jusqu'à ce que l'arête soit propre et droite et que toute la surface des arêtes de coupe jusqu'à au talon soit finement meulée.

Forets de 2,5 mm (3/32 po)—de 2 à 4 demi-tours

Forets de 3,2 mm (1/8 po)—de 4 à 6 demi-tours

Forets de 9,5 mm (3/8 po)—de 16 à 20 demi-tours

Forets de gros diamètre

Le modele XP permet d'affuter des forets de 2,5 mm (3/32 po) à 13 cm (1/2 po).Vous pouvez aussi acheter un mandrin a gros foret pour affuter des forets jusqu'à 19 mm (3/4 po). Les gros forets s'affutent de la meme façon que les autres forets.

Il est important d'affuter ces forets pour que la face compte du foret soit affuitede. Il faut une plus grande pression et plus de demi-tours pour affuter un gros foret. Pour les forets de 13mm (1/2 po), il faudra au moins 40 demi-tours. Pour un foret de 3/4 po (19 mm), il faudra jusqu'à 60 demi-tours. Pour remettre en etat un gros foret ebréché ou très émousse, il faut peut-être effectuer deux ou trois cycles d'affutage complets (répartition de toutes les étapes).

Forets courts et foret de moins de 3,2 mm (1/8 po)

Placez le foret dans le mandrin comme d'habitude, mais serrez juste assez pour que le foret puisse bouger librement dans le mandrin. Appuyez sur le bouton d'alignment et maintenez-le enforcé. Insérez partiellement le mandrin dans l'orifice d'alignment, mais ne pas poussez le mandrin jusqu'au fond. Utilisez la molette de verrouillage du mandrin pour tourner le foret jusqu'à ce qu'il puisse être mainnenu par les bras de serrage en sa partie la plus étroite. Il faut que le foret touche la butée d'arrêt; relâchez ensuite le bouton d'alignment. Tournez le mandrin jusqu'à ce que le guide d'alignment du mandrin s'aligne à l'encoche de 118^ sur l'orifice d'alignment. Poussez main

tenant le mandrin jusqu'au fond. Serrez le mandrin, retirez-le, puis serrez-le de nouveau.

Affütez le petit foret comme d'habitude, mais utilisez une très légère pression et un nombre pair de tours. Le foret ne devrait toucher que très brievement la meule.

Forets à béton

Pour affüter un foret à béton, il ne faut pas tourner le mandrin. Il faut plutôt insérer le mandrin jusqu'à ce qu'il touche la meule, le retirer et recommencer de l'autre côté.

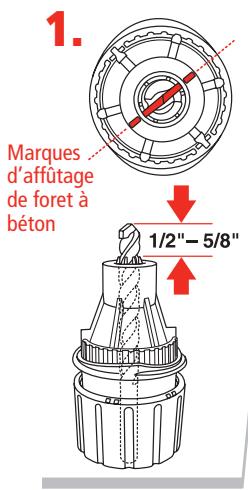

Alignez le foret aux marques d'affutage de foret à béton

Insérez le foret dans le mandrin et alignez la pastille de carbure au bout du foret de manière à ce qu'elle soit parallèle aux marques d'affutage de foret à béton à l'extrémité du mandrin. Laissez dépasser le foret d'environ 12,7 mm (1/2 po) à 15,9 mm (5/8 po) hors de la partie avant du mandrin. Serrez le mandrin jusqu'à ce que le foret puisse entre et sortir.

Réglez la profondeur

Guides d'affutage
Guide-came
Orifice d'affutage

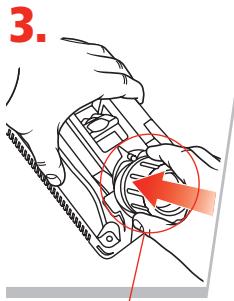

Réglez la profondeur en alignant le guide d'affutage au guide-came. Gardez la came en contact avec le guide-came endant l'affutage.

Enoncez le mandrin dans l'orifice d'affû

tage jusqu'au fond et serrez le mandrin. Retirez le mandrin pour vérifier que la pastille est alignée aux marques d'affutage de foret à béton et serrez à nouveau.

Affutez en « plongée »

Alignez le guide d'affutage sur le mandrin avec le guidecame de l'appareil. Plongez le mandrin dans l'orifice d'affutage jusqu'à ce qu'il touche la meule. Retirez le mandrin, tournez-le d'un demi-tour dans le sens horaire et plongez à nouveau. Commencez par quatre plongées et utilisez toujours un nombre pair. Inspectez le foret et continuez jusqu'à ce que les surfaces de coupe soient affuées. Si le meulage du foret cesse avant que les arêtes ne soient bien aiguises, desserrez le mandrin, poussez un peu le foret hors du mandrin, serrez le mandrin et continuez l'affutage.

Guide-came
Guides d'affutage

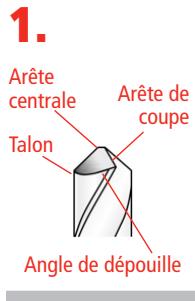

Utilisez l'alignement variable pour régler les angles d'arête et de dépouille

Le modele XP vous permet de régler les angles d'arête et de dépouille de votre ford. Les angles d'arête et de dépouille affectent directement la performance de votre perceuse. En augmentant l'angle de dépouille, vous pouvez augmenter la vitesse de la perceuse dans les matériaux plus mous. Pour améliorer la qualité du trou, vous pouze régler la perceuse de manière à ce qu'elle soit moins agressive. Les angles d'arête et de dépouille d'une perceuse moins agressive sont moins prononcés. Notre affüteuse Drill Doctor vous permit d'ajuster les deux angles dans une seule opération.

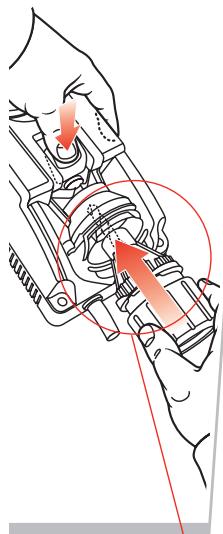

Insérez le foret dans le mandrin comme d'habitude.

Suivez toutes les étapes d'insertion du foret dans le mandrin précédemment décrites dans ce mode d'emploi pour préparer votre foret à ce réglage de précision.

2.

Insérez le mandrin dans l'orifice d'alignement et réglez la position du foret.

Pour régler les angles d'arête et de dépouille, alignez simplement le foret comme d'habitude avec les réglages suivants:

Pour augmenter l'angle de dépouille : placez le mandrin dans l'orifice d'alignement de façon à ce que le guide d'alignement soit plus pres de la position (+). La pointe du foret sera plus agressive.

Pour diminuier l'angle d'arête et de dépouille: placez le mandrin dans l'orifice d'alignement de façon à ce que le guide d'alignement soit plus pres de la position (-).

Le trou sera plus précis. Il faut faire attention de ne pas ajuster l'angle de dépouille trop loin car le foret perdra alors toute dépouille et ne poursra plus pincer de trou.

Chaque encoche de l'orifice d'alignmentrepresented un changement de l'angle d'arete d'environ 10^

Serrez le mandrin et affutez comme d'habitude.

Pour voir les détails de ces étapes, consultez les pages 69-70. Essayez quelques réglages différents pour trouver celui qui correspond le mieux à vos forets et au matériel à pincer. Il pourrait être utile de marquer ce réglage pour de futures utilisations.

Questions et réponses

1. Question:

Pourquoi le foret est-il mal affuitede?

Réponse:

L'alignment du foret constitue la cause la plus courante de mauvais affutage.

Les raisons principales sont:

1. Le mandrin n'a pas ete complètement pousse dans l'orifice d'alignement.
2. Le foret n'a pas ete correctement aligné dans les mors du mandrin.
3. Il faut un réglage à angle pour obtenir les angles d'arête et de dépouille désirés sur ce type de foret. Essayez d'utiliser l'alignement variable pour ajuster les angles d'arête et de dépouille (voir la page 80-81).
4. Le mandrin est sale ou le foret a glissé hors de l'alignement. Voir la page 87: « Nettoyage du mandrin »
5. Un trop grand nombre de rotations sur un foret de petit diamètre produit un affutage de mauvaise qualité, alors qu'un trop petit nombre de rotations sur un gros foret peut ne pas suffire à l'affuter. Voir page 77, « Forets de diamêtres différents. »

2. Question:

Pourquoi, lors de l'alignement et de l'affutage du foret, pratiquementaucun materiaiu n'est éliminé?

Réponse:

Ceci se produit lorsque la pointe du foret ne sort pas suffisamment du mandrin. Lors de l'alignement du foret, il se peut que le bouton d'alignement ait repoussé le foret vers l'intérieur du mandrin. RÉalignez avec soin le foret dans l'orifice d'alignement. Assurez-vous que le foret soit poussé contre la butée d'arrêt avant de relâcher le bouton d'alignement.

3. Question:

Le foret a ete affute. Pourquoi ne coupe-t-il pas?

Réponse:

Ceci se produit lorsque le talon du foret est plus haut que l'arête de coupe (dépouille négative). Pour corriger ce problème, suivez les directives de la section « Utilisation de l'alignment variable pour régler les angles d'arête et de dépouille » à la page 80-81.

Il s'agit peut-être d'un foret spécialisé. Les forets à hélice raccourcie ou allongée, hélicoïdaux, à goujure turbo, et à liste en relief sont des forets spécialisés. S'il est impossible d'obtenir un angle de découvert suffisant pour certains types de foret spécialisés, essayez de l'aligner complètement dans le réglage (+) de l'orifice d'alignement. Ceci devrait aider à améliorer l'affutage sur ces types de foret.

4. Question:

Que faire à propos des méplats sur la pointe du foret entre l'arête de coupe et le talon?

Réponse:

La présence de méplats sur un foret affuté est causée par des demi-tours de mandrin incomplets ou ponctués d'arrêts dans l'orifice d'affutage. Pour le corriger, appuyez légèrement sur le mandrin vers l'intérieur et tournez doucement tout en affuant. Assurez d'effectuer des demi-tours complets.

5. Question:

Pourquoi la pointe du foret est-elle décentrée?

Réponse:

Si l'affutage de la pointe du foret semble decentré, vérifie les points suivants :

• Peut-etre qu'un nombre impaire de demi-tours a eté effectué durant l'affutage et qu'un côté du foret a eté plus affuté que l'autre. Effectuez toujours un nombre pair de demi-tours de mandrin lors de l'affutage.
  Assurez-vous qu'il n'y a pas de limaille entre les mors du mandrin et le foret, ce qui pourrait le decenterr. Vérifiez le foret pour s'assurer qu'il est droit et sans Bavure.
  Assurez-vous que le foret soit bien serré dans le mandrin.
• Durant l'affutage, assurez-vous de maintainir la même pression à chaque demi-tour.

6. Question:

Pourquoi l'arête centrale du foret est-elle aplatie?

Réponse:

Durant l'alignment, les serre-forets serraient des points saillants du foret. Recommencez l'alignment en s'assurant que les serre-forets saissent la section la plus etroite du foret.

7. Question:

Pourquoi le foret est-il mal affuited?

Answer:

L'alignement inadéquat du foret constitue la cause la plus courante de mauvais affutage.

Les raisons principales sont:

1. La pointe du foret n'a pas ete poussee a fond contre la butee d'arrêt.

2. Le mandrin n'a pas ete complètement pousse dans l'orifice d'alignement.

3. Le foret n'a pas ete correctement aligne avec les serforets.

Pour corriger ces problèmes, assurez-vous que le mandrin est complètement à l'intérieur de l'orifice d'alignement. Il faut que la pointe du foret soit contre la butée d'arrêt et que les serre-forets saississent le foret au niveau de sa section la plus étroite.

8. Question:

Pourquoi la pointes en croix est-elle irreguliere?

Réponse:

Une pointe pas assez divisée et une pointe bien divisée sont presentses à la page 75. Pour corriger une pointes en croix inégale, insérez le mandrin dans l'orifice de division et divisez à nouveau les deux côtés. Poussez le mandrin dans l'orifice jusqu'à ce qu'il s'immobilise. Répétez jusqu'à ce que les deux côtés divisés soient égaux et que le foret ressemble au foret bien divisé illustré ci-dessus.

9. Question:

Pourquoi le foret recule-t-il dans le mandrin durant l'affutage?

Réponse:

Avant d'affuter, assurez-vous que le foret est bien serré dans le mandrin. Le mandrin est peut-être sale. Nettoyez le mandrin en suivant la procédure décrite à la page 87.

10. Question:

Lorsque je divise une pointe, pourquoit est-ce que je n'entends pas de bruit d'affutage?

Réponse:

Le mandrin n'est pas correctement place dans l'orifice de division. Le guide d'affutage du mandrin doit s'aligner sur le guide de division situé en haut de l'orifice de division. Poussez fermement et lentement le mandrin dans l'orifice jusqu'à ce que le bruit d'affutage cesse.

11. Question:

Peut-on convertir un foret de 135^ en un foret de 118^ ?

Réponse:

Il est possible de changer l'angle de n'importe quel foret de 135^ à 118^ . Il faudra effectuer la procédure d'alignment et d'affutage trois fois ou plus pour éliminer l'ancien angle de pointe et produit le nouvel angle désiré. Si vous changez un angle 135^ avec un angle 118^ vous ne pouvez pas returner à un 135^ angle à l'aide de cette machine.

Entretien de l'affuteuse Drill Doctor

Après environ 20 ou 25 affûtages, de la limaille s'accu-mule dans le compartment d'affutage. La limaille d'affutage contribue à l'usure de l'orifice d'alignement et du mandrin. Ainsi, le nettoyage régulier aide à prolonger la vie utile de l'affuteuse. Avant de procéder à tout entretien ou nettoyage, prenez soin de débrancher l'affuteuse Drill Doctor.

Dépose du couvercle de la meule

Débranche l'affuteuse Drill Doctor et utilisez un ongle ou le bout d'un doigt pour extraire le couvercle de la meule. Il s'enlevera complètement pour offrir un accès facile. Pour le fermer, insérez le couvercle dans les fentes et remettez-le en place.

Nettoyage de l'affuteuse Drill Doctor

Débranche l'affunteuse Drill Doctor, scouze la poussière de meulage de foret accumulée derrière le couvercle de la meule dans un contenant jetable. À l'aide d'une petiterosse sèche, enlevez la limaille autour de la meule. Jetez le recipient et la limaille d'affutage en respectant la reglementation relative à la protection de l'environnement. À l'aide d'un tissu sec, essuyez l'intérieur et l'extérieur de l'orifice d'affutage afin d'enlever toute limaille d'affutage accumulée. On peut aussi utiliser un boyau d'aspirateur standard de 25,4 mm (1 po).

Il est aussi possible d'utiliser le tube d'évacuation de la limaille, tel qu'illustré à la page 76.

Nettoyage du mandrin

Avec de l'air compré, nettoyez le mandrin à partir du bouton ou brossez le mandrin avec une petite brosse sèche.

Comment savoir s'il faut replacer la meule diamant

Il est possible de doubler la durée de vie utile de la meule en l'inversant avant de la replacer. La meule fournie avec l'affuteuse Drill Doctor® est donc pour fonctionner longtemps et affuter sans incident plus de 200 forets de 2,5 à 13 mm (de 3/32 à 1/2 po) en moyenne.

Il faut remplacer la meule diamant si:

• Les forets affués brûlent ou bleuissant qu'elle que soit la vitesse à laquelle le mandrin est tourné.
• Les portions inférieures de la meule sont trop douces au toucher (non abrasives); effectuez cette vérification uniquement lorsque la machine est débranchée.
  L'affutage du foret nécessite un trop grand nombre de demi-tours.

Pour acheter une meule d'affutage de rechange, contactez le détaillant qui a vendu l'affuteuse Drill Doctor ou joignez Drill Doctor directement.

Inversion ou remplacement de la meule diamant

Panneau d'accès à la meule

Débranche l'affunteuse
Drill Doctor et assurez-vous qu'elle a refroidi avant d'enlever le couvercle de la meule.

À l'aide de la clé fournie avec l'affuteuse Drill Doctor, pour tener la meule d'affatage en place.

À l'aide d'un tournevis à tête cruciforme, retirez les deux vis et le dispositif de retenue.

Retirez la meule usée de l'arbre en la tournant légèrement et en la levant. Posez la meule neue et posez de nouveau le dispositif de retenue et les deux vis. Ne serrez pas trop les vis de fixation. Retirez la clé et replacez le couvercle de la meule avant demettre la machine en marche.

Accessoires

Commandez les accessoires via notre site Web www.DrillDoctor.com ou en composant le numéro de téléphone indiqué sur la page de garantie (page 90) ou encore chez le détaillant où vous avez achété votre affühteuse Drill Doctor.

Mandrì a gros forets de 2,5 à 19 mm

(3/32"-3/4")

N° piece: DA70100PF

Mandrì à gauche (pour forets à torsion inverse de 2,5 à 13 mm [3/32" à 1/2'])

N° piece: DA02105PF

Meule diamant standard, grain 180

N° piece : DA31320GF

Meule diamant à gros grain, grain 100

N° piece : DA31325GF

MISE EN GARDE :

Afin d'eviter les blessures, n'utilise que les accessoires recommends dans ce mode d'emploi.

États-Unis et Canada seulement

Pour les pays autres que les États-Unis et le Canada, consultez la carte de garantie ci-incluse.

Nous garantissons que votre affüteuse Drill Doctor sera exemple de défains de fabrication et de conception pendant une période de 3 ans à compter de la date d'achat. En cas de panne ou de tout problème de fonctionnement de votre affüteuse Drill Doctor, contactez le service technique de Drill Doctor au numéro :

1-888-693-7455

(numéro sans frais aux É.-U. et au Canada seulement)

1-541-552-1301

Veuillez appeler entre 8 h et 15 h 30, heures normale du Pacifique.

Ne returnez pas ce produit au commerce où vous l'avez acheté.
Ne tentez pas d'effectuer une mesure d'entretien ou une réparation autre que celles suggérées par le représentant du service technique de Drill Doctor. Au cours de la période de garantie, Drill Doctor pourra, à sa décretion, réparer ou replacer ce produit sans frais et rembourser les frais de poste ou de livraison pourvu que les conditions suivantes sont satisfaites:

1. Une copie de la preuve d'achat est fournie.
2. Le produit a été utilisé aux fins prévues dans la notice d'utilisation et n'a pas fait l'objet d'une utilisation abusive ou d'un mauvais traitement.
3. Le produit n'a pas ete demontet a aucune tentative d'entretien ou de reparation n'a ete efectuee autre que celles suggerees par le representant du service technique (TSR) de Drill Doctor.
4. Le numéro d'autorisation de return du produit (no RGA) (assigné par le représentant du service technique de Drill Doctor) est inscrit sur le bordereau de livraison. Assurez-vous d'emballer le produit de sorte qu'il ne soit pas endommég de davantage lors du transport. Envoyez le produit par l'entremise d'un transporteur reconnectu et assurez équatement l'envoi.

Aucun envoi contre remboursement n'est accepté. Les frais d'expédition non approuvés ne sont pas remboursables.

Remplissez et postez l'enregistrement de la garantie et le sondage auprès de la clientèle, ou replisssez-les en ligne à l'adresse:

www.DrillDoctor.com

Veuillez replir ce formulaire pour vos dossiers:

No de modulo de l'affinteuse Drill Doctor

Date d'achat: / /

Achetée chez:

Drill Doctor

Fax/Fax/Télécopieur:

541-552-1377

Email:

Fax/Fax/Télécopieur:

541-552-1377

Email:

Drill Doctor® est une marque de commerce déposée de
