750X - Affûteuse de forets DRILL DOCTOR - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Aiguiseur de forets
Modèles disponibles	500X, 750X
Compatibilité	Forets hélicoïdaux
Matériau de l'appareil	Plastique et métal
Alimentation	Manuelle
Poids	Non précisé
Dimensions	Compact, portable
Utilisation	Affûtage précis des forets
Accessoires inclus	Guide d'angle, support de foret
Réglage de l'angle	Oui, ajustable
Facilité d'utilisation	Simple, manuel
Entretien	Nettoyage régulier recommandé
Garantie	Non précisé
Langues du manuel	Anglais, espagnol, français
Usage recommandé	Professionnel et amateur

FOIRE AUX QUESTIONS - 750X DRILL DOCTOR

Comment utiliser le DRILL DOCTOR 750X pour affûter mes forets ?

Pour affûter vos forets, commencez par sélectionner le bon angle d'affûtage. Insérez le foret dans la machine et suivez les instructions de la notice pour ajuster la profondeur et la position. Activez la machine et faites tourner le foret pour un affûtage uniforme.

Pourquoi mon foret ne s'affûte-t-il pas correctement ?

Si le foret ne s'affûte pas correctement, vérifiez qu'il est correctement inséré dans la machine. Assurez-vous également que la meule est en bon état et que vous avez sélectionné le bon angle d'affûtage pour le type de foret que vous utilisez.

Puis-je affûter des forets de différentes tailles avec le DRILL DOCTOR 750X ?

Oui, le DRILL DOCTOR 750X peut affûter des forets de différentes tailles. Assurez-vous de bien ajuster le support et l'angle en fonction de la taille spécifique du foret que vous souhaitez affûter.

Comment entretenir la meule du DRILL DOCTOR 750X ?

Pour entretenir la meule, nettoyez-la régulièrement avec une brosse douce pour enlever les résidus de métal. Si la meule est usée, remplacez-la en suivant les instructions du manuel d'utilisation.

Que faire si le moteur ne démarre pas ?

Si le moteur ne démarre pas, vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le bouton d'alimentation est en position 'ON'. Si le problème persiste, consultez le service après-vente.

Le DRILL DOCTOR 750X est-il compatible avec tous les types de forets ?

Le DRILL DOCTOR 750X est conçu pour affûter la plupart des forets en acier, mais il peut ne pas être compatible avec certains forets en carbure ou forets spécialisés. Consultez le manuel pour vérifier la compatibilité.

Quelle est la durée de vie de la meule ?

La durée de vie de la meule dépend de l'utilisation. En général, elle peut durer plusieurs mois à condition d'être utilisée correctement et entretenue régulièrement.

Où puis-je trouver des pièces de rechange pour le DRILL DOCTOR 750X ?

Les pièces de rechange peuvent être commandées auprès du fabricant ou dans des magasins spécialisés en outils. Vous pouvez également consulter le site web du fabricant pour plus d'options.

MODE D'EMPLOI 750X DRILL DOCTOR

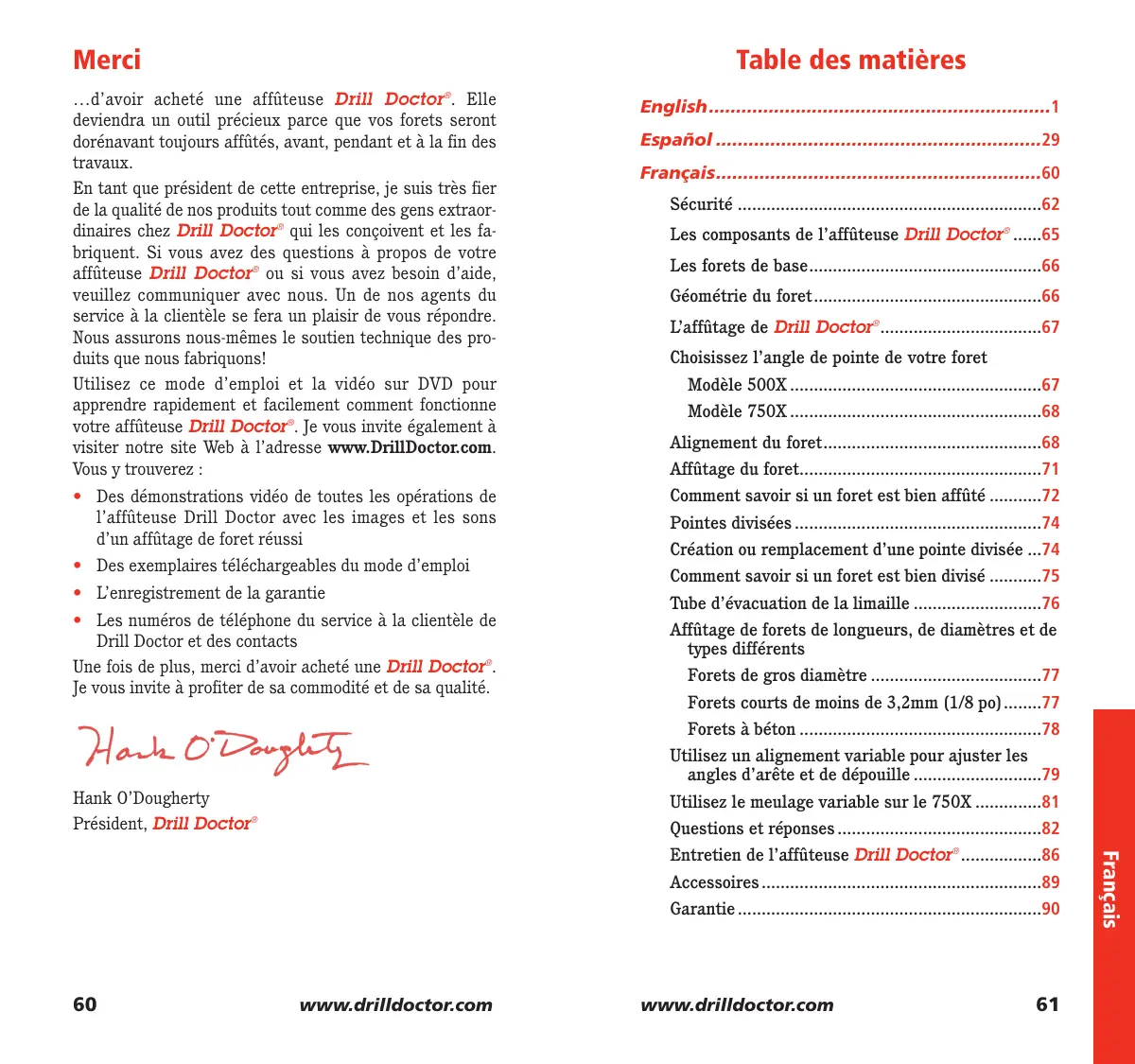

...d'avoir acheté une affühteuse Drill Doctor. Elle deviendra un outil précieux parce que vos forets seront dorenavant toujours affués, avant, pendant et à la fin des travaux.

En tant que président de cette entreprise, je suis très fier de la qualité de nos produits tout comme desgens extraordinaires chez Drill Doctor^® qui les conçoivent et les fabriquent. Si vous avez des questions à propos de votre affüteuse Drill Doctor^® ou si vous avez besoin d'aide, veillez communiquer avec nous. Un de nos agents du service à la clientèle se fera un prise de vous répondre. Nous assurons nous-mêmes le soutien technique des produits que nous fabriquons!

Utilisez ce mode d'emploi et la video sur DVD pour apprendre rapidement et facilement comment fonctionne votre affüteuse Drill Doctor. Je vous invite également à visiter notre site Web à l'adresse www.DrillDoctor.com. Vous y trouvez :

• Des démonstrations video de toutes les opérations de l'affuteuse Drill Doctor avec les images et lessons d'un affutage de foret réussi
• Des exemplaires téléchargeables du mode d'emploi
  L'enregistrement de la garantie
• Les numérios de téléphone du service à la clientèle de Drill Doctor et des contacts

Une fois de plus, merci d'avoir acheté une Drill Doctor.
Je vous invite à profiter de sa commodité et de sa qualité.

Haeh O'Dougult

Hank O'Dougherty

Président, Drill Doctor

Table des matieres

English 1

Espanol 29

Francais 60

Sécurité 62
Les composants de l'affuteuse Drill Doctor 65
Les forets de base 66
Géométrie du foret 66
L'affutage de Drill Doctor 67

Choisissez l'angle de pointe de votre foret
Modèle 500X 67
Modèle 750X 68
Alignment du foret. 68
Affutage du foret. 71
Comment savoir si un foret est bien affuté ....72
Pointes divises 74
Creation ou remplacement d'une pointe divisée ...74
Comment savoir si un foret est bien divisé.........75
Tube d'évacuation de la limaille 76
Affutage de forets de longueurs, de diamètres et de types différents
Forets de gros diamètre 77
Forets courts de moins de 3,2mm (1/8 po) 77
Forets àbéton 78
Utilisez un alignment variable pour ajuster les angles d'arête et de dépouille 79

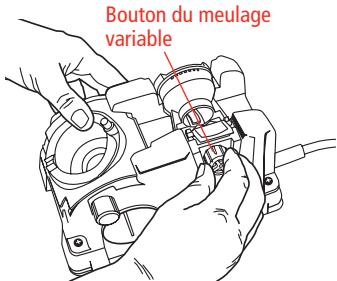

Utilizez le meulage variable sur le 750X. 81
Questions et réponses 82
Entretien de l'affuteuse Drill Doctor 86
Accessoires 89
Garantie 90

DIRECTIVES DE SECURITÉ IMPORTANTES

Pour votre propre sécurité, veuilles dire ce mode d'emploi avant d'utiliser l'affunteuse Drill Doctor.

Installation

• Deballez soigneusement l'affuteuse Drill Doctor et posez-la sur une table. Vérifiez l'absence de dommages consécutifs au transport. Assurez-vous que toutes les pieces sont presentses dans l'emballage. Consultez le mode d'emploi joint pour le diagramme d'identification des différentes pieces.
  L'unité est entièrement assemblée; il suffit de placer l'affuteuse Drill Doctor sur une surface plane et stable.
• Branchez l'util à une prise de courant correctement câblée.

Précautions

Lors de l'utilisation d'un outil électrique, suivez toujours les consignes de sécurité d'usage afin de prévenir les incendies, les chocs électriques et les blessures.

• NETTOYEZ L'AIRE DE TRAVAIL. Une aire de travail et un établi encombrés peuvent être une cause d'accident.
  N'UTILISEZ PAS L'OUTIL DANS UN ENVIRONNEMENT DANGEREUX. N'utilisez pas l'outil dans un endroit humide ou mouillé et évitez de l'exposer à la pluie. Gardez l'aire de travail bien éclairée. N'utilisez pas d'outils en présence de liquides ou de gaz inflammables.
  PROTEGEZ-VOUS CONTRE LES CHOCS ÉLECTRIQUES. Évitez les contacts physiques avec des surfaces mises à la terre ou à la masse (ex.: tuyaux, radiateurs, cusinières, réfrigerateurs).
  ÉLOIGNEZ LES AUTRES PERSONNES. Ne laissiez pas les personnes qui ne participent pas au travail, et sur tout pas les enfants, toucher l'outil ou la rallonge électrique et éloignez-les de l'aire de travail.
• RANGEZ LES OUTILS INUTILISÉS. Lorsqu'ils sont inutilisés, les outils doivent être conservés dans un endroit sec et verrouillé, hors de la portée des enfants.
• NE FORCEZ PAS SUR L'OUTIL. Vous obtiendarez de

meilleurs résultats et serez plus en sécurité si vous l'utilise à la vitesse pour laquelle il a été concu.

PORTEZ DES VÉTÊMENTS APPROPRIÉS. Ne portez pas de vêtements amples ou de bijoux, ils pourraient se coincer dans des pieces mobiles. Protegez et attachez vos cheveux longs.
- UTILISEZ UN ÉQUIPEMENT DE PROTECTION. Utilisez des lunettes de sécurité. Utilisez un masque facial ou anti-poussière si vos tâches sont génératrices de poussières.
- MANIPULEZ LE CORDON D'ALIMENTATION AVEC SOIN. Ne tirez jamais sur le cordon pour le débrancher de la prise. Éloignez le cordon de la chaleur, de l'huile et des bords coupants.
ENTRETENEZ SOIGNEUSEMENT L'OUTIL. Nettoyez souvent l'affuteuse Drill Doctor pour obtenir une meilleure performance et une meilleure sécurité. Sui-vez les instructions pour l'entretien et le remplacement des accessoires. Vérifiez régulierement les cordons et, s'ils sont endommages, faites-les réparer par un réparateur/agréé. Vérifiez régulierement les rallonges et replacez-les si elles sont endommages. Gardez l'outil sec, propre et dépourvu d'huile et de graisse.
- DEBRANCHEZ LES OUTILS. Debranchez toujours l'affuteuse Drill Doctor® lorsque vous nettoyez, inspectez et changez des accessoires comme la meule diamant. Lorsque vous n'utilise pas l'affuteuse, debranchez-la. Ne touchez jamais aux pieces internes de l'affuteuse lorsqu'elle est en marche ou branchée. La meule diamant rotative pourrait vous blesser.
ÉVITEZ TOUT DEMARRAGE INVOLONTAIRE. Assurez-vous que l'interrupteur est bien en position «OFF» avant de brancher l'outil.
- DEMEUREZ VIGILANT. Soyez attentif à ce que vous faites, faites preuve de bon sens et n'utilisez pas l'outil lorsque vous étés fatigué.
ASSUREZ-VOUS QU'AUCUNE PIECE N'EST ENDOMMAGEE. Avant d'utiliser l'outil, celui-ci doit être vérifié pour déterminer s'il peut fonctionner normalement et réaliser ce pour quoi il a été concu. Verifiez l'alignement des pieces en mouvement, leur assemblage, l'absence d'eventuelles pieces endommagées ou mal montées et de tout autre défaut pouvant:gérer le fonctionnement de l'outil. Toute piece de protection ou

autre piece endommagée doit être rapidement réparée ou remplacee par un centre d'entretien/agréé, sauf indication contraire dans le manuel de l'outil. Faites replacer les interrupteurs défectueux par un centre d'entretien agréé. N'utilise pas l'outil si l'interrupteur ne le met pas sous tension ou hors tension. N'utilise pas l'outil si la meule est endommagée. N'utilise que les meules conseillées par Drill Doctor.

• MISE EN GARDE. L'utilisation de tout accessoire et de toute piece non conseillés dans le manuel de l'outil peutprésenter un risque de blessure.
  FAITES RÉPARER L'OUTIL PAR UNE PERSONNE QUALIFIÉE. Cet outil électrique est conforme aux règles de sécurité appropriées. Les réparations ne doivent être effectuees que par des personnes qualifiées avec des pieces d'origine; dans le cas contraire, l'utilisateur risque d'être en danger.
• NE LAISSEZ JAMAIS L'OUTIL SANS SURVEILLANCE.
• UTILISEZ DES PROTECTIONS AUDITIVES PENDANT L'UTILISATION. L'affuteuse Drill Doctor en fonctionnement peut générer des émissions sonores de 85 dB (A).

Pour le service, communique avec :

Professional Tool

210 E. Hersey St.

Ashland, OR 97520

Etats-Unis

Télécopieur: [phone]

Courriel: [e-mail]

AVERTISSEMENT :

L'Etat de la Californie avise que certaines poussières produit par ponçage mécanique, meulage et d'autres activités de construction, ainsi que les matières utilisées dans la fabrication de la machine, y compris de ses pieces moulées, de son câblage, de sa meule ou de toute autre piece, pourraientContaining des produits chimiques causant le cancer, des anomalies congenitales ou d'autres problèmes reproductifs et poursaient être dangereuses pour votre santé.

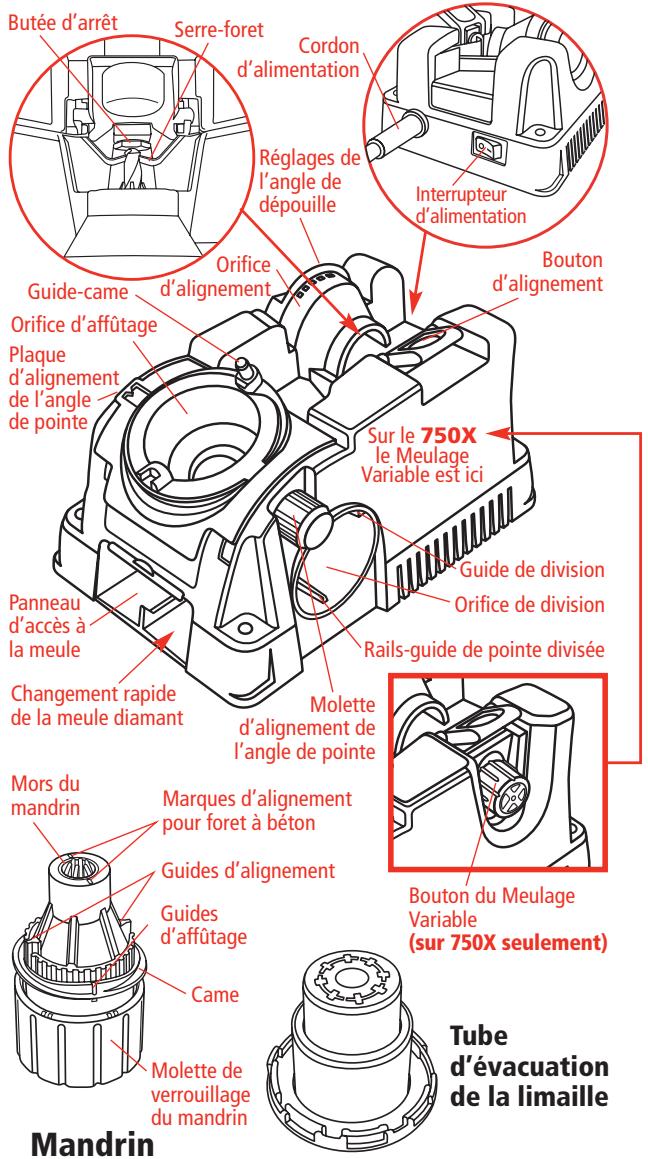

Les composants de l'affuteuse Drill Doctor

En visionnant la video de l'utilisateur inclus avec votre affüteuse Drill Doctor, vous deviendraz un expert en affûtage en quelques minutes!

Les forets de base

L'affunteuse Drill Doctor est plus efficace pour reaffüter l'angle de pointe original d'un foret. La meule diamant standard affûte les forets d'accier à coupe rapide, de cobalt, recouverts de TiN, de carbure et à maconnerie.

Elle a été unconçue et fabriquée pour affüter trois des types de foret les plus courants et vous permet de personnaliser votre pointe :

Foret à pointe ordinaire

Ce foret d'usage général est employé pour percer les matériaux tendres comme l'acier laminé à froid, l'aluminium et le bois.

Pointe divisée

Les forets à pointe divisée sont autocentreurs;ils sont généralement employés pour percer les aciers trempés,les alliages durs et la fonte.

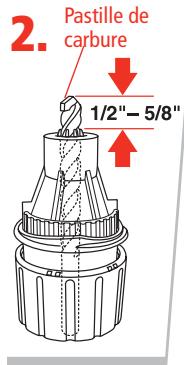

Forets à béton

Sur la pointe des forets à béton une pastille de carbure est serti; ces forets sont utilisés pour percer le béton, la brique et la céramique.

Géométrie du foret

Vous nevez bien comprendre que chacun des forets possede toutes ces caractéristiques.

En regardant un foret bien affuté par le bout, toute la surface de la pointe s'étendant de l'arête de coupe au talon sera finement meulée sans stries ni empreintes. Le talon est toujours moins élevé que l'arête de coupe.

L'affutage de Drill Doctor

L'affutage compte 4 opérations simples :

1. Identification du type de foret et de son angle de pointe.
2. Alignment du foret dans le mandrin.
3. Affutage du foret.
4. Division de la pointe (facultative).

Pour réaliser l'affutage d'un foret, n'oubliez pas d'effectuer les trois premières opérations et de tousjours affuter le foret avant de le diviser.

Choisissez l'angle de pointe de votre foret

Lors du perçage de certains matériaux résistants, un angle de pointe plus faible ou de 135^ produit un trou dont la finition estILAmeure.Votre affueteuse Drill Doctor yous permit d'affuter des forets avec l'angle standard de 118^ ou un angle de pointe plus aplati de 135^ .Voussouvez aussi regler les angles d'arete et de depouille"(Voir la page 80 pour connaître les avantages de l'utilisation d'un alignment variable pour regler les angles d'arete et de depouille.)

Selon le matériel à forer, vous pouvez désir d'augmenter ou de diminuer le degré de ces angles.

Sur le modele 500X

1.

Vérifiez l'angle du foret

La plupart des forets ont un angle de 118^ ou de 135^ . Placez la pointe du foret sur le modele pour voir a quel type ressemble ce foret. S'il est impossible de le déterminer a cause de sa petite taille ou de l'usure de la pointe, réglez votre affüteuse Drill Doctor selon l'application. Un angle de 118^ devrait être utilisé pour la plupart des bois et des métaux mous.

Pour un matérieliau plus dur, comme l'acier inoxydable et l'acier à outils, utilisez un angle de 135^ . Si vous percez un matérieliau profilé, comme une aile de voiture, et prévoyez diviser la pointe,CHOISSES une pointe de 135^

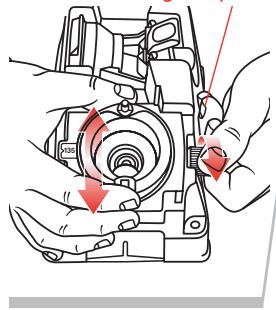

2. Molette d'alignment de l'angle de pointe

Choisissez l'angle

Desserrez la molette d'alignement de l'angle de pointe du cote croit de l'orifice d'affutage et faites glisser la plaque d'alignement de l'angle de pointe en métal jusqu'à l'angle standard de 118^ ou jusqu'à l'angle de pointe plus aplati de 135^ . Resserrez ensuite la molette.

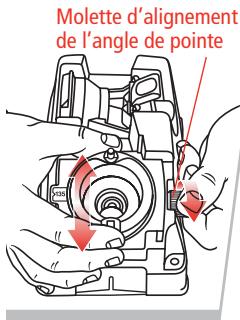

Sur le modele 750X

Choisissez l'angle

Le modele 750X possede des fonctions avances supplémentaires qui permettent de regler avec précision la géométrie de votre foret. Desserrez la molette d'alignement de l'angle de pointe à droite de orifice d'affutage et faites glisser la

plaque d'alignement de l'angle de pointe en métal à 118^ , 135^ , ou jusqu'à l'angle personnelisé choisi. Choisissez l'angle de pointe désiré en fonction du matériel à percer. Resserrez ensuite la molette.

Alignement du foret

C'est une façon de s'assurer que l'affuyeuse Drill Doctor cree le bon fini. Cela peut aussi de placer le foret de maniere a ce que seule une petite quantite de la pointe soit meulée.

(Voir la page 78 pour aligner et affüter un foret à béton.)

1.

Insérez le foret dans un mandrin et serrez

Insérez le foret dans les mors du mandrin et fermez les mors au point où le foret s'insère. Ne serrez pas trop le mandrin. Le foret doit pouvoir entrair et sortir de l'outil jusqu'à l'étape 4. (Utilisateurs du modele 750X, consultez «Utilisé le meulage variable» à la page 81.)

Remarque: Voici une bonne façon de vérifier si le mandrin est correctement serré: assurez-vous que le mandrin se déplace lorsqu'vous le tirez avec vos doiguits, mais il ne doit pas s'enlever lorsqu'vous le returnez vers le bas.

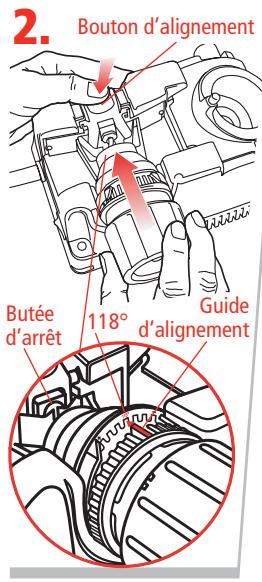

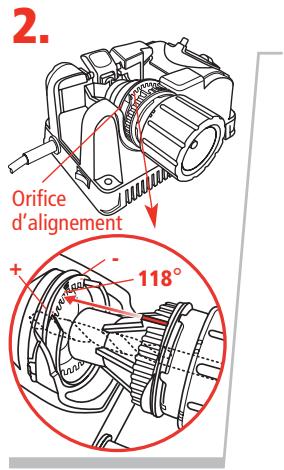

Insérez le mandrin dans l'orifice d'alignement

Faites correspondre le guide d'alignement du mandrin à l'angle de votre foret. Par exemple, pour affuter un foret à 118^ , insérez le guide d'alignement du mandrin dans l'encoche de 118^ de l'orifice d'alignement; pour un foret à 135^ , placez le guide dans l'encoche de 135^ . Appuyez ensuite sur le bouton d'alignement et maintenez-le enforcé. Insérez le mandrin. Faites glisser le foret jusqu'à ce qu'il touche la butée d'arrêt. Relâchez le bouton d'alignement.

Si vous utilisez un modele 750X et que vous avez besoini

une pointe de foret personnalisée (entre 115^ et 140^ ), commezé l'alignement dans le réglage le plus pres de l'angle de pointe que vous utilisez. (Par exemple, pour régler l'angle de pointe à un angle inférieur à 118^ , ajustez alors l'alignement sur le réglage à 118^ . Consultez «Utilisation de l'alignement variable pour régler les angles d'arête et de dépouille» à la page 79.

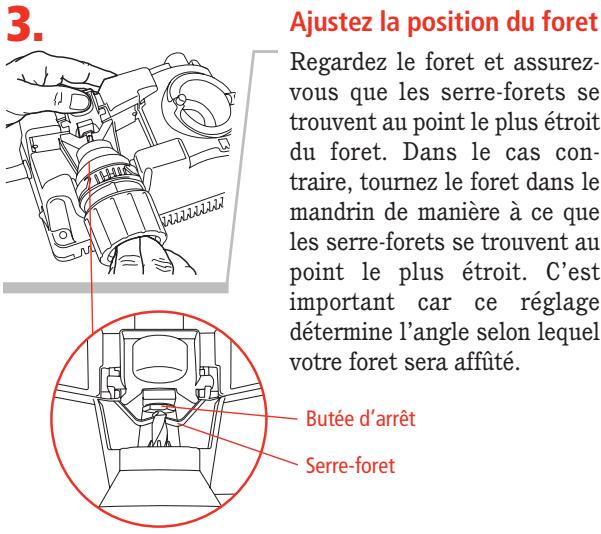

stez la position du foret

Regardez le foret et assurez-vous que les serre-forets se trouvent au point le plus étroit du foret. Dans le cas contraire, tournez le foret dans le mandrin de manière à ce que les serre-forets se trouvent au point le plus étroit. C'est important car ce réglage déterminé l'angle selon lequel votre foret sera affuté.

Buted'arret

Serre-foret

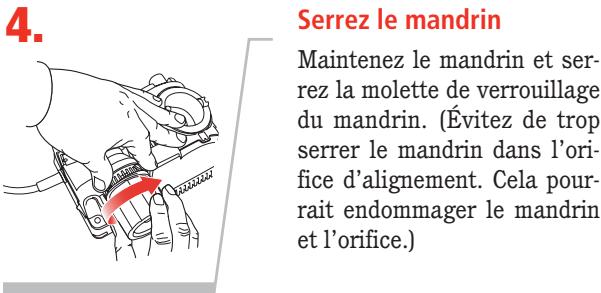

Serrez le mandrin

Maintenez le mandrin et serrez la molette de verrouillage du mandrin. (Evitez de trop serrer le mandrin dans l'orifice d'alignment. Cela pourrait endommager le mandrin et l'orifice.)

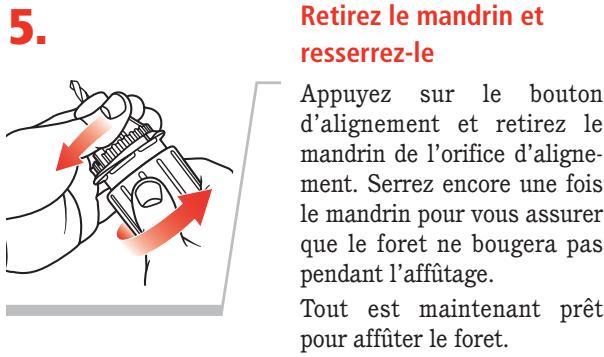

Retirez le mandrin et reisserrez-le

Appuyez sur le bouton d'alignement et retirez le mandrin de l'orifice d'alignement. Serrez encore une fois le mandrin pour vous assurer que le foret ne bougera paspendant l'affutage.

Tout est maintainant prét pour affüter le foret.

Affutage du foret

Conseils à生存 avant l'attente :

• Gardez lacame en contact avec le guide-came pendant l'affutage — poussez le mandrin directement dans l'orifice.
  Une légere pression suffit.
• Un bruit de meulage (zzzzzzzz) se fait entendre à la fin de chaque demi-tour et pendant l'affutage de chaque face du foret.
  Le mandrin oscille pendant qu'on le tourne et que la came glisse sur le guide-came.

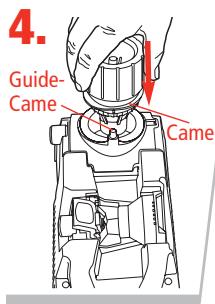

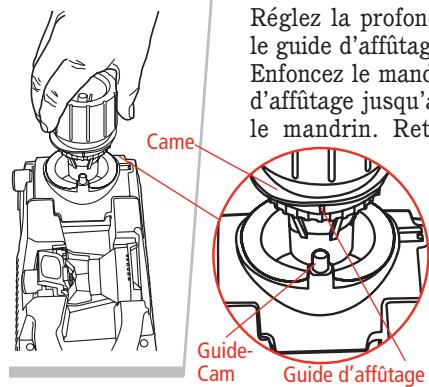

2. Came contre le guidecame Inserez le mandrin et tournez jusqu'ao ce que le foret soit tranchant Came against the sandal of the sandal. Assurez-vous que la came demeure contre le guide-came, tournez 1 mandrin d'un demi-tour dan le sens horaire (du guide d'a fuitage au guide d'affutage un nombre pair de fois.Votr

mouvement doit être uniforme et régulier. Pour affüter les deux côts du foret de manière égale, utilisez toujours un nombre pair de demi-tours.

Le nombre de tours nécessaire pour affüter le foret dépend de son diamètre.

Tournez le mandrin d'un nombre pair de demi-tours avec une légere pression vers l'intérieur:

forets de 2,4 mm (3/32 po) — de 2 à 4 demi-tours,
- forets de 3,2 mm (1/8 po) — de 4 à 6 demi-tours,
- forets de 9,5 mm (3/8 po) — de 16 à 20 demi-tours.

Comment savoir si un foret est bien affuté (et ce qu'il faut faire s'il ne l'est pas!)

Forets correctement affutés

Toute la surface s'étendant de l'arête de coupe jusqu'àutalon doitprésenter une surface finement meulée sans striés ni empreintes. Le talon est always moins élevé que l'arête de coupe. L'arête centrale sera propre et droite.

Forets mal affutés

Problème

L'arête de coupe est aplatie.

Cause

Les mors du mandrin n'ont pas bien maintainu le foret en place durant l'affutage (page 68).

Solution

Alignez à nouveau le foret en suivant soigneusement toutes les étapes de 1 à 5 décrites aux pages 69 à 70.

Problème

L'arete principale n'est pas propre ou droite.

Cause

Le foret n'est pas encore complètement meulé.

Solution

Continuez à affüter le foret jusqu'à ce que l'arête soit propre et droite. Si la machine cesse de meuler avant que l'arête ne soit propre, alignez le foret à nouveau et recommencez l'affutage. (Les utilisateurs du modele 750X peuvent augmenter ou diminuier la valeur du meulage variable pour accélérer l'affutage.)

Problème

Dépouille insuffisante (négative) ou foret à coupe lente.

Cause

Alignement du foret.

Solution

Réalignez le foret en suivant la procédure d'alignement variable à la page 79. Pour accroître la dépouille, insérez le guide d'alignement du mandrin plus pres du côte (+) de l'orifice d'alignement, puis affütez le foret.

Problème

Le foret recule ou glisse hors des mors durant I'affutage.

Cause

Le mandrin n'est pas assez serré ou il y a trop de pression durant l'affutage.

Solution

Serrez plus le mandrin ou mettez moins de pression durant l'affutage. Nettoyez le mandrin avec de l'air compré si le problème persiste.

Pointes divisées

Les forets à pointe divisée permettent d'éviter le phénomène de déplacement létal avant la coupe.

Cette caractéristique s'appelle l'autocentrage. Il n'est plus nécessaire de centrer le trou à perforer au pointeau. Avant que l'arête de coupe d'un foret ordinaire ne commences à couper le matériel, il faut que l'arête centrale use une surface au centre du trou à perforer. En raison des lettres additionnelles situées le long de son arête centrale, la pointe de foret divisée commence à couperès qu'elle entre en contact avec le matériel. Comparativement à celle d'une pointe non divisée ou conventionnelle, la perforation avec un foret à pointe divisée exige jusqu'à 70% moins de poussée.

Création ou remplacement d'une pointe divisée

Laissez le foret dans le mandrin après l'affutage

Il faut toujours aligner et accuter le foret avant de le diviser. Pour diviser la pointe, ne retirez pas le foret du mandrin après l'affutage.

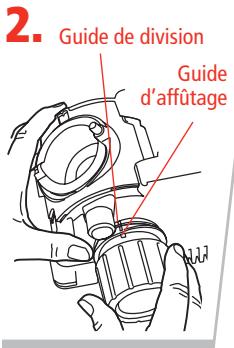

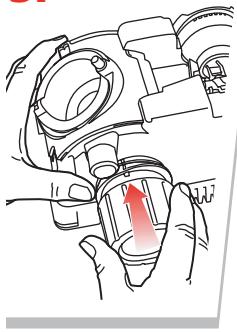

Alignez les guides

Alignez l'un des guides d'affutage du mandrin (marques blanches courtes) sur le guide de division de l'orifice de division. Il faut s'assurer que les guides d'alignement entrent dans les rails-guides de la pointe divisée dans l'orifice de division.

3.

Divisez la pointe

Poussez lentement et fermement le mandrin dans l'orifice de division jusqu'àu fond. Retirez le mandrin, tournez d'un demi-tour et recommencez.

Examinez la pointe du foret avec soin pour déterminer si ses deux côtes ont été divisés de manière égale. Comparez la pointe avec l'illustration ci-contre. Si les deux côtes ne sont pas identiques, suivez les indications ci-dessous.

Comment savoir si un foret est bien affuté (et ce qu'il faut faire s'il ne l'est pas!)

Bien divisé

Ligne de division

Les lignes de division traversent la pointe du foret pratiquement de part en part.

Pas assez divisé

Les lignes de division ne se touchent pas au centre, mais l'arete centrale est conservede.

Une quantité insuffisante de matériel a été enlevée du talon du foret.

Solution

Les grands forets nécessitent plus d'affutage. Si un côté du foret n'est pas assez divisé, insérez à nouveau le mandrin dans l'orifice de division et divisez les deux côtes. Poussez le mandrin dans l'orifice jusqu'à ce qu'il s'im-mobilise. Répétez jusqu'à ce que les deux côtes divisés soient égaux et que le foret ressemble au foret bien divisé illustré ci-dessus.

Trop divisé

Trop de matériel a ete enleve. Les lignes de division se joignent au centre mais I'arete centrale est disparue.

Solution

Réinsérez le foret et le mandrin dans 1'orifice d'affutage et affütez le foret jusqu'à ce qu'il ressemble au foret bien divisé représenté ci-dessus.

Tube d'évacuation de la limaille

Le tube d'évacuation de la limaille est concu de maniere à ce que lesétincelles produites par l'affutage restent dans la machine, loin de vous. De plus, le tube d'évacuation de la limaille réduit la quantité de poussière dans l'air et sur votre établi.

Insérez simplement le tube d'évacuation de la limaille dans l'orifice de division de votre affühteuse Drill Doctor durant l'affutage. Il recupérera la limaille produit par l'affutage. Nettoyez régulièrement l'intérieur de votre affühteuse Drill Doctor et du tube d'évacuation de la limaille. Le tube d'évacuation de la limaille peut être raccordé à un aspirateur d'atelier standard de 25,4mm (1 po) durant les périodes d'affutage prolongées.

Affutage de forets de longueurs, de diamètres et de types différents

Forets de tailles différentes

Un trop grand nombre de rotations sur un foret de petit diamètre peut produit un affutage de mauvaise qualité, alors qu'un trop petit nombre de rotations sur un gros foret peut ne pas suffire à l'affuter. Continuez à affüter le foret jusqu'à ce que l'arête soit propre et droite et que toute la surface des arêtes de coupe jusqu'à talon soit finement meulée.

• Forets de 2,5mm (3/32 po) — de 2 à 4 demi-tours
• Forets de 3,2mm (1/8 po) — de 4 à 6 demi-tours
• Forets de 9,5mm (3/8 po) — de 16 à 20 demi-tours

Forets de gros diamètre

Le modele 500X permet d'affuter des forets de 2,5mm (3/32 po) à 13mm (1/2 po). (Voupouvrez aussi acheter un mandrin à gros foret pour affuter des forets jusqu'à 19mm [3/4 po]). Le modele 750X est équipé du mandrin à gros foret. Il permet d'affuter des forets de 2,5 mm (3/32 po) à 19mm (3/4 po).

Les gros forets s'affutent de la même façon que les autres forets.

Il est important d'affuter ces forets pour que la face compte du foret soit affuitede. Il faut une plus grande pression et plus de demi-tours pour affuter un gros foret. Pour les forets de 13mm (1/2 po), il faudra au moins 40 demi-tours. Pour un foret de 19mm (3/4 po), il faudra jusqu'à 60 demi-tours. Pour remettre en etat un gros foret ébréché ou très émoussé, il faut peut-être effectuer deux ou trois cycles d'affutage complets (répétition de toutes les étapes).

Votre affuyeuse Drill Doctor comprend une meule diamant à grain no 180. Si vous affuitez régulierement des gros forets entre 13mm (1/2 po) et 19mm (3/4 po), vous pourriez désirer acheter la meule diamant à gros grain no 100 qui affue le gros forets plus rapidement.

Forets courts de moins de 3,2mm (1/8 po)

Réglez l'angle de pointe à 118^ . Placeze le foret dans le mandrin comme d'habitude, mais serrez juste assez pour que le foret puisse bouger librement dans le mandrin. Appuyez sur le bouton d'alignement et maintenez-le enforcé. Insérez partiellement le mandrin dans l'orifice d'alignement, mais ne pousse pas le mandrin jusqu'à fond. Utilisez la molette de verrouillage du mandrin pour tourner le foret jusqu'à ce qu'il puisse être maintainu par les serre-forets en sa partie la plus étroite. Il faut que le foret touche la butée d'arret; relâchéz ensuite le bouton d'alignement. Tournez le mandrin jusqu'à ce que le guide d'alignement du mandrin s'aligne à l'encoche de 118^ sur l'orifice d'alignement. Poussezmaintenant le mandrin jusqu'à fond. Serrez le mandrin, retirez-le, puis serrez-le de nouveau.

Affütez le petit foret comme d'habitude.

Forets à béton

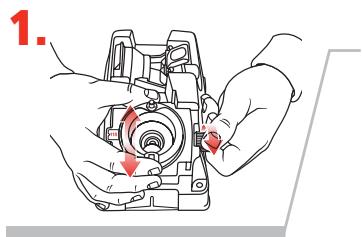

Pour affüter un foret à béton, il ne faut pas tourner le mandrin. Il faut plutôt insérer le mandrin jusqu'à ce qu'il touche la meule, le retirer et recommencer de l'autre côté.

Réglez l'angle de pointe à 118°

Marques d'affutage de foret à béton

Alignez le foret sur les marques d'affutage pour foret à béton

Insérez le foret dans le mandrin et alignnez la pastille de carbure au bout du foret de manière à ce qu'elle soit parallaxe aux marques d'affutage de foret à béton à l'extrémité du mandrin. Laissez dépasser le foret d'en

viron 13mm (1/2 po) à 15,9mm (5/8 po) hors de la partie avant du mandrin. Serrez le mandrin jusqu'à ce que le foret puisse entrer et sortir.

3. Réglez la profondeur

Réglez la profondeur en alignant le guide d'affutage au guide-came. Enforcez le mandrin dans l'orifice d'affutage jusqu'au fond et serrez le mandrin. Retirez le mandrin

pour vérifier que la pastille de carbure est alignée aux marques d'affutage de foret à béton et serrez à nouveau.

Affutez en «plongée»

Alignez le guide d'affutage sur le mandrin avec le guide-came de l'appareil. Plongez le mandrin dans l'orifice d'affutage jusqu'à ce qu'il touche la meule. Retirez le mandrin, tournez-le d'un demitour dans le sens horaire et plongez à nouveau. Commencez par quatre plongées et utilisez toutes un nombre pair. Inspectez le

foret et continuez jusqu'à ce que les surfaces de coupe soient affuées. Si le meulage du foret cesse avant que les arêtes ne soient bien aiguises, desserrez le mandrin, et poussez un peu le foret hors du mandrin. Assurez-vous que la pastille de carbuère est encore alignée aux marques d'affutage pour foret à béton. Serrez le mandrin et continuez l'affutage.

Utilisez l'alignment variable pour régler les angles d'arête et de dépouille

Les modèles 500X et 750X vous permettent tous deux de régler les angles d'arête et de dépouille de votre foret. Les angles d'arête et de dépouille affectent directement la performance de votre perceuse. En augmentant l'angle de dépouille, vous pouvez augmenter la vitesse de la perceuse dans les matéiaux plus mous. Pour améliorer la qualité du trou, vous pouvez régler la perceuse de manière à ce qu'elle soit moins agressive. Les angles d'arête et de dépouille d'une perceuse moins agressive sont moins prononçés. Notre affühteuse Drill Doctor vous permit d'ajuster les deux angles dans une seule opération.

Insérez le foret dans le mandrin comme d'habitude

Suivez toutes les étapes d'insertion du foret dans le mandrin précédement décrites dans ce mode d'emploi pour préparer votre foret à ce réglage de précision.

Insérez le mandrin dans l'orifice d'alignement

Pour régler les angles d'arête et de dépouille, alignez simplement le foret comme d'habitude avec les réglages suivants:

Pour augmenter l'angle de dépouille: placez le mandrin dans l'orifice d'alignement de façon à ce que le guide d'alignement soit plus pres de la position (+). La pointe du foret sera plus agressive.

Pour diminuer l'angle d'arête et de dépouille: placez le mandrin dans l'orifice d'aligne

ment de façon à ce que le guide d'alignement soit plus pres de la position (-). Le trou sera plus précis. Il faut faire attention de ne pas ajuster l'angle de dépouille trop loin car le foret perdra alors toute dépouille et ne pourrait plus percer de trou.

Chaque encoche de l'orifice d'alignement représenté un changement de l'angle d'arête d'environ 10^ .

3. Réglez la position du foret, serrez le mandrin et affütez comme d'habitude.

Pour voir les détails de ces étapes, consultez les pages 68-70. Essayez quelques réglages différents pour couver celui qui correspond le mieux à vosForets et au matériel à percer. Il pourrait être utile de marquer ce réglage pour de futures utilisations.

Utilizez le meulage variable

Le modele 750X youpermét de meuler plusou moins le bout de votreforet lorsque vous l'affuitez. Si votre foret estlegement émousse etque vous désirez simplement en «retoucher» la pointe, tournez le boutonde meulage variable

Dans le sens horsaire pour réduire le temps qu'il faut pour affüter le foret. Si votre foret est plutôt émoussé ou endommagé, tournez le bouton de meulage variable dans le sens anti-horaire pour augmenter la quantité de matière qui sera meulée.

Votre fonction de meulage variable s'ajuste de 0 à 0,40 pouce, par tranche de 0,005 pouce.

1. Avant d'aligner le foret, tournez le bouton de meulage variable dans le sens anti-horaire jusqu'à ce qu'il s'arrêté. (C'est la quantité maximale de matériel qui peut être meulée en un affutage.) Dans le sens horaire, tournez le bouton de meulage variable de trois marques. C'est une bonne valeur de départ pour la plupart des forets.
2. TournezMSN le bouton de meulage variable dans les deux directions pour ajuster le meulage variable desirede Chacune des marques du bouton de meulage variable equivaut a 0,005 po de materiaiu meule sur le foret.

Remarque: Lorsque vous foret a été affuté sur l'affühteuse Drill Doctor au moins une fois, il est préférible de tournier le bouton de meulage variable de manière à ce que seule une petite quantité de matériel soit meulée sur le foret à chaque affutage. Le temps d'affutage sera alors réduit de beaucoup et la durée de vie du foret et de la meule sera plus longue.

Une fois les réglages effectués, alignez et affütez le foret comme d'habitude.

Questions et réponses

1. Question :

Pourquoi le foret est-il mal affuitede?

Réponse :

L'alignment du foret constitue la cause la plus courante de mauvais affutage.

Les raisons principales sont:

1. Le mandrin n'a pas ete complètement pousse dans l'orifice d'alignement.

2. Le foret n'a pas ete correctement aligné dans les mors du mandrin.

3. Il faut un réglage à angle pour obtenir les angles d'arête et de dépouille désirés sur ce type de foret. Essayez d'utiliser l'alignement variable pour ajuster les angles d'arête et de dépouille (voir la page 79).

4. Le mandrin est sale ou le foret a glissé hors de l'alignement. Voir la page 86: «Nettoyage du mandrin».

5. Un trop grand nombre de rotations sur un foret de petit diamètre produit un affutage de mauvaise qualité, alors qu'un trop petit nombre de rotations sur un gros foret peut ne pas suffir à l'affuter. Voir page 76, «Forets de diamètres différents.»

2. Question :

Pourquoi, lors de l'alignement et de l'affutage du foret, pratiquementaucun materiaiu n'est éliminé?

Réponse :

Ceci se produit lorsque la pointe du foret ne sort pas suffisamment du mandrin. Lors de l'alignement du foret, il se peut que le bouton d'alignement ait repoussé le foret vers l'intérieur du mandrin. Réalignez avec soin le foret dans l'orifice d'alignement. Assurez-vous que le foret est poussé contre la butée d'arrêt avant de relâcher le bouton d'alignement.

3. Question :

Le foret a ete affute. Pourquoi ne coupe-t-il pas?

Réponse :

Ceci se produit lorsque le talon du foret est plus haut que l'arête de coupe (dépouille négative). Pour corriger ce problème, suivez les directives de la section «Utilisation de l'alignement variable pour régler les angles d'arête et de dépouille» à la page 79.

Il s'agit peut-être d'un foret spécialisé. Les forets à hélice raccourcie ou allongée, hélicoïdaux, à goujure turbo, et à liste en relief sont des forets spécialisés. S'il est impossible d'obtenir un angle de dépouille suffisant pour certains types de foret spécialisés, essayez de l'aligner complètement dans le réglage (+) de l'orifice d'alignement. Ceci devrait aider à améliorer l'affutage sur ces types de foret.

4. Question :

Que faire à propos des méplats sur la pointe du foret entre l'arête de coupe et le talon?

Réponse :

La présence de méplats sur un foret affuté est causée par des demi-tours de mandrin incomplets ou ponctués d'arrêts dans l'orifice d'affutage. Pour les corriger, appuyez légèrement sur le mandrin vers l'intérieur et tournez-le doucement tout en affuant. Assurez-vous d'effectuer des demi-tours complets.

5. Question :

Pourquoi la pointe du foret est-elle décentrée?

Réponse :

Si l'affutage de la pointe du foret semble decentré, vérifie les points suivants :

• Peut-être qu'un nombre impaire de demi-tours a été effectué durant l'affutage et qu'un côté du foret a été plus affuté que l'autre. Effectuez toujours un nombre pair de demi-tours de mandrin lors de l'affutage.

Assurez-vous qu'il n'y a pas de limaille entre les mors du mandrin et le foret, ce qui pourrait le décembre. Vérifiez le foret pour s'assurer qu'il est droit et sans bavure.
Assurez-vous que le foret est bien serré dans le mandrin.
- Durant l'affutage, assurez-vous deMAINNER la même pression à chaque demi-tour.

6. Question :

Pourquoi l'arête centrale du foret est-elle aplatie?

Réponse :

Durant l'alignment, les serre-forets serraient des points saillants du foret. Recommence l'alignment en s'assurant que les serre-forets saississent la section la plus etroite du foret. Voir la page 70.

7. Question :

Pourquoi le foret est-il mal affuitede?

Réponse :

L'alignement inadéquat du foret constitue la cause la plus courante de mauvais affutage.

Les raisons principales sont :

1. La pointe du foret n'a pas ete poussee a fond contre la butee d'arrêt.
2. Le mandrin n'a pas ete complètement pousse dans l'orifice d'alignement.
3. Le foret n'a pas ete correctement aligne avec les serforets.

Pour corriger ces problèmes, assurez-vous que le mandrin est complètement à l'intérieur de l'orifice d'alignement. Il faut que la pointe du foret soit contre la butée d'arrêt et que les serre-forets saississent le foret au niveau de sa section la plus étroite.

8. Question :

Pourquoi la pointe divisée est-elle irrégulière?

Réponse :

Une pointe pas assez divisée et une pointe bien divisée sont presents à la page 75. Pour corriger une pointe divisée inégale, insérez le mandrin dans l'orifice de division et divisez à nouveau les deux côtes. Poussez le mandrin dans l'orifice jusqu'à ce qu'il s'immobilise. Répétez jusqu'à ce que les deux côtes divisés soient égaux et que le foret ressemble au foret bien divisé illustré ci-dessus.

9. Question :

Pourquoi le foret recule-t-il dans le mandrin durant l'affutage?

Réponse :

Avant d'affuter, assurez-vous que le foret est bien serré dans le mandrin. Le mandrin est peut-être sale. Nettoyez le mandrin en suivant la procédure décrite à la page 86.

10. Question :

Lorsque je divise une pointe, pourquoi est-ce que je n'entends pas de bruit d'affutage?

Réponse :

Le mandrin n'est pas correctement place dans l'orifice de division. Le guide d'affutage du mandrin doit s'aligner sur le guide de division situé en haut de l'orifice de division. Poussez fermement et lentement le mandrin dans l'orifice jusqu'à ce que le bruit d'affutage cesse.

11. Question :

Peut-on convertir un foret de 135^ en un foret de 118^ ?

Réponse :

Il est possible de changer l'angle de n'importe quel foret de 135^ à 118^ . Il faudra effectuer la procédure d'alignment et d'affutage trois fois ou plus pour éliminer l'ancien angle de pointe et produit le nouvel angle désiré.

Entretien de l'affuteuse Drill Doctor

Après environ 20 ou 25 affutages, de la limaille s'accumule dans le compartment d'affutage. La limaille d'affutage contribue à l'usure de l'orifice d'alignement et du mandrin. Ainsi, le nettoyage régulier aide à prolonger la vie utile de l'affuteuse. Avant de procéder à tout entretien ou nettoyage, prenez soin de débrancher l'affuteuse Drill Doctor.

Dépose du couvercle de la meule

Débranchez l'affuteuse Drill Doctor et utilisez un ongle ou le bout d'un doigt pour extraire le couvercle de la meule. Il s'enlevera complètement pour offrir un accès facile. Pour le fermer, insérez le couvercle dans les fentes et remetteze le en place.

Nettoyage de l'affuteuse Drill Doctor®

Débranche l'affuteuse Drill Doctor, secouze la poussière de meulage de foret accumulée derrière le couvercle de la meule dans un contenant jetable. À l'aide d'une petite brosse sèche, enlevez la limaille autour de la meule. Jetez le réseau et la limaille d'affutage en respectant la reglementation relative à la protection de l'environnement. À l'aide d'un tissu sec, essuyez l'intérieur et l'extérieur de l'orifice d'affutage afin d'enlever toute limaille d'affutage accumulée. On peut aussi utiliser un boyau d'aspirateur standard de 25,4mm (1 po).

Il est aussi possible d'utiliser le tube d'évacuation de la limaille, tel qu'illustré à la page 76.

Nettoyage du mandrin

Avec de l'air compré, nettoyez le mandrin à partir de la molette ou brossez le mandrin avec une petite brosse sèche.

Comment savoir s'il faut remplacer la meule diamant

Il est possible de doubler la durée de vie utile de la meule en l'inversant avant de la replacer. La meule fournie avec l'affuteuse Drill Doctor est concise pour fonctionner longtemps et affuter sans incident plus de 200 forets de 2,4 à 12,7mm (de 3/32 à 1/2 po) en moyenne.

Il faut remplacer la meule diamant si:

• Les forets affués brûlent ou bleuissant qu'elle que soit la vitesse à laquelle le mandrin est tourné.
• Les portions inférieures de la meule sont trop douces au toucher (non abrasives); effectuez cette vérification uniquement lorsque la machine est débranchée.
• L'affutage du foret nécessite un trop grand nombre de demi-tours.

Pour acheter une meule d'affutage de rechange, contactez le détaillant qui a vendu l'affuteuse Drill Doctor ou joignez Drill Doctor directement.

Inversion ou remplacement de la meule diamant

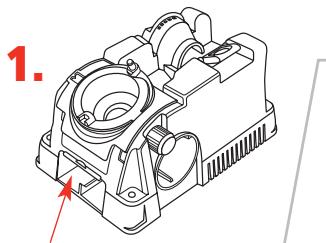

Panneau d'accès à la meule

Débranche l'affunteuse Drill Doctor et assurez-vous qu'elle a refroidi avant d'enlever le couvercle de la meule.

Vuede dessous

Tournez le bouton de changement rapide dans le sens hora tout en maintainant la meule pour l'empêcher de tourner.

Vuede dessous

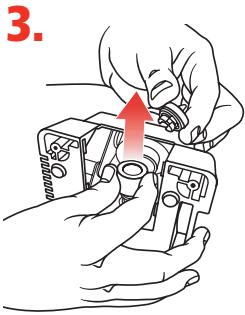

Retirez la meule, remplacez-la et serrez lebouton de changement rapide en le tournant dans le sens antihoraire tout en maintainant la meule pour l'empêcher de tourner.

Accessoires

Commandez les accessoires via notre site Web www.DrillDoctor.com ou en composant le numéro de téléphone indiqué sur la page de garantie (page 90) ou encore chez le détaillant où vous avez achété votre affühteuse Drill Doctor.

Mandrì a gros foretés de 2,5 à 19mm (3/32"-3/4")

N° piece: DA70100PF

Mandrin à gauche (pour forets à torsion inverse de 2,5 à 13mm [3/32" à 1/2'])

N° piece: DA02105PF

Meule diamant standard, grain 180

N° piece : DA31320GF

Meule diamant à gros grain, grain 100

N° piece : DA31325GF

MISE EN GARDE :

Afin d'eviter les blessures, n'utilise que les accessoires recommends dans ce mode d'emploi.

Garantie de l'Affunteuse Drill Doctor

États-Unis et Canada seulement

Pour les pays autres que les États-Unis et le Canada, consultez la carte de garantie ci-incluse.

Nous garantissons que votre affühteuse Drill Doctor sera exemple de défauts de fabrication et de conception pendant une période de 3 ans à compter de la date d'achat. En cas de panne ou de tout problème de fonctionnement de votre affühteuse Drill Doctor, contactez le service technique de Drill Doctor au numéro:

1 888 693-7455

(numéro sans frais aux É.-U. et au Canada seulement)

1541552-1301

Veuillez appeler entre 8h et 15h30 ,heurenormale du Pacifique.

Ne returnez pas ce produit au commerce où vous l'avez acheté. Ne tentez pas d'effectuer une mesure d'entretien ou une réparation autre que celles suggérées par le représentant du service technique de Drill Doctor. Au cours de la période de garantie, Drill Doctor pourra, à sa décretion, réparer ou replacer ce produit sans frais et rembourser les frais de poste ou de livreaison pourvu que les conditions suivantes sont satisfaites:

1. Une copie de la preuve d'achat est fournie.
2. Le produit a ete utilise aux fins prevues dans la notice d'utilisation et n'a pas fait l'objet d'une utilisation abusive ou d'un mauvais traitement.
3. Le produit n'a pas ete demontet et aucune tentative d'entretien ou de réparation n'a ete effectuee autre que celles suggerées par le représentant du service technique (TSR) de Drill Doctor.
4. Le numéro d'autorisation de return du produit (no RGA) (assigné par le représentant du service technique de Drill Doctor) est inscrit sur le bordereau de livraison. Assurez-vous d'emballer le produit de sorte qu'il ne soit pas endommagé davantage lors du transport. Envoyez le produit par l'entremise d'un transporteur reconnu et assurez ajustement l'envoi.

Aucun envoi contre remboursement n'est accepté. Les frais d'expedition non approuvés ne sont pas remboursables.

Remplissez et postez l'enregistrement de la garantie et le sondage auprès de la clientèle, ou replississez-les en ligne à l'adresse :

www.DrillDoctor.com

Veuillez replir ce formulaire pour vos dossiers :

N^ de modulo de I'affuteuse Drill Doctor:

Date d'achat / /

Acheteechez

Drill Doctor

Fax/Fax/Télécopieur:

541-552-1377

Email/Correo Electronico/Courriel:

Drill Doctor ⑧ est une marque de commerce déposée de

Fax/Fax/Télécopieur:

541-552-1377

Email/Correo Electrónica/Courriel:

Drill Doctor ® est une marque de commerce déposée de
