MODE D'EMPLOI HARRISON PRESIDENT
Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur "B" situé sur la face arrière de l'appareil), ni régler le TOS (Taux d'Ondes Stationnaires)! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.
Bienvenue dans le monde des émetteurs-récepteurs CB de la première génération. Cette nouvelle gamme de postes vous fait accéder à la communication électronique la plus performante. Grâce à l'utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT HARRISON ASC est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d'emploi avant d'installer et d'utiliser notre CB PRESIDENTHARRISON ASC.

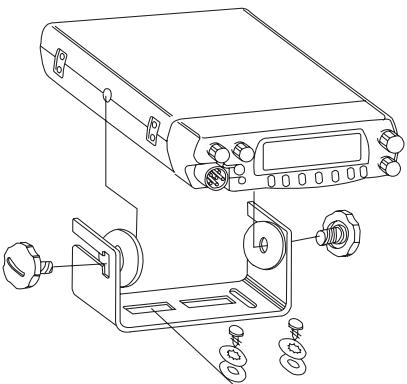

Choix de l'emplacement, montage du POSTE MOBILE :
a) Choisissez l'emplacement le plus approprié à une utilisation simple et pratique de votre poste mobile. b) Veillez à ce qu'il ne gêne pas le conducteur ni les passagers du véhicule. c) Prévoyez le passage et la protection des différents câbles (alimentation, antenne, accessoires...) afin qu'ils ne viennent en aucun cas perturber la conduite du véhicule. d) Utilisez pour le montage le berceau livré avec l'appareil, fixez-le solidement à l'aide des vis autotaraudeuses fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du
percage.
e) Lors du montage, n'oubliez pas d'insérer les rondelles de caoutchouc entre le poste et son support. Celles-ci jouent en effet un rôle «d'amortisseur» et permettent une orientation et un serrage en douceur du poste. f) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon. - NOTA : Notre poste mobile possédant une prise micro en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d'y adjoindre un haut-parleur externe pour une meilleure écoute des communications (connecteur EXT. SP situés sur la face arrière de l'appareil : C). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.
2) Installation de l'antenne :
a) Choix de l'antenne :
- En CB, plus une antenne est grande, meilleur est son rendement. Notre Point Conseil saura orienter votre choix.
b) Antenne mobile :
- Il faut l'instruire à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrière.
- Dans le cas où une antenne radiotéléphone est déjà installée, l'antenne CB doit être au-dessus de celle-ci.
- Il existe 2 types d'antennes : les préréglées et les réglables.
LOBE DE RAYONNEMENT
- Les préréglées s'utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrière).
- Les réglements offrent une plage d'utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants
- Pour une antenne à fixation par perçage, il est nécessaire d'avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l'étoile de serrage.
- Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l'écraser (risque de rupture ou de court-circuit).
- Branchez l'antenne.
C) Antenne fixe :
- Veillez à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d'un professionnel). Les antennes et accessoires que nous distribuons sont spécialement conçus pour un rendement optimal de chaque appareil de la gamme.

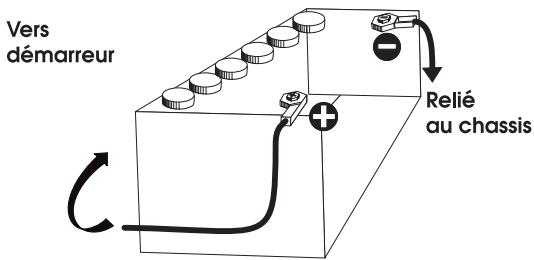

3) Connexion de l'alimentation :
Votre PRESIDENT HARRISON est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions. Votre poste doit être alimenté par une source de courant continu de 12 Volts. À l'heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s'en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au chassis. Dans le cas contraire, consultez votre revendeur.
ATTENTION : Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d'intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuées
cordon d'alimentation non raccordé au poste :
a) Assurez-vous que l'alimentation soit bien de 12 Volts. b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utilisez un câble de section équivalente ou supérieure. c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Pour ce faire nous vous conseillons de brancher directement le cordon d'alimentation sur la batterie (le branchement sur le cordon de l'autoradio ou sur d'autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites). d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie. e) Branchez le cordon d'alimentation au poste.
ATTENTION: Ne jamais remplacer le fusible d'origine (3 A) par un modèle d'une valeur différente!
4) Opérations de BASE à effectuer avant la première utilisation, sans PASSER en émission (c'est-à-dire sans appuyer sur la pédale du micro):
a) Branchez le micro, b) Verifiez le branchement de l'antenne, c) Mise en marche de l'appareil : appuyer sur le bouton POWER et tournez le bouton VOLUME dans le sens des aiguilles d'une montre. d) Tournez le bouton SQUEELCH au minimum (dans le sens inverse des aiguilles d'une montre). Réglez le bouton VOLUME à un niveau convenable. e) Amenez le poste sur le canal 20 soit à l'aide des boutons «CH ▲ » et «CH▼» du micro ou bien avec le rotacteur situé sur la face avant.
5) Réglage du TOS (taux d'ondes stationnaires):
ATTENTION: Opération à effectuer impérativement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.
* Réglage avec TOS-Mètre externe (type PRESIDENT TOS-1 ou TOS-2)
a) Branchement du Tos-mètre : - branchez le Tos-mètre entre le poste et l'antenne, le plus près possible du poste (utilisez pour cela un câble de 40 cm maximum de type PRESIDENT CA-2C). b) Réglage du Tos:
- Amenez le poste sur le canal 20, positionnez le commutateur du Tos-mètre en position CAL ou FWD.
- appuyez sur la pédale du micro pour passer en émission,
- amenez l'aiguille sur l'index à l'aide du bouton de calibrage,
- basculez le commutateur en position SWR (lecture de la valeur du TOS). La valeur sur le vumètre doit être très proche de 1. Dans le cas contraire, réajustez votre antenne jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable).
- Il est nécessaire de recalibrer le Tos-metre, entre chaque opération de réglage de l'antenne.
Maintenant, votre poste est prêt à fonctionner.
1) Volume:
Pour augmenter le volume sonore, tourner ce bouton dans le sens des aiguilles d'une montre.
2) ASC (automatic squelch control)/squelch :
Cette fonction permet de supprimer les bruits de fond indésirables en l'absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le comportement d'écoute.
Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le comport d'écoute lorsque l'ASC est actif (à fond en sens inverse des aiguilles d'une montre). Elle est débrayable par rotation du bouton (2) dans le sens des aiguilles d'une montre. Dans ce cas, le réglage du squelch redevient manuel.
b) SQUELCH MANUEL Tournez le bouton du squelch dans le sens des aiguilles d'une montre jusqu'au point exact où tout bruit de fond disparait. C'est un réglage à effectuer avec précision, car mis en position maximum dans le sens des aiguilles d'une montre, les signaux les plus forts peuvent être perçus.
3)PWR
Une pression brève permet d'allumer le poste, 1 bip long valide l'opération. Maintenir la pression sur PWR pour éteindre l'appareil.

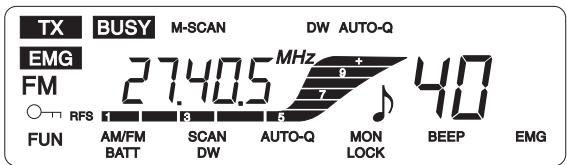

4) Afficheur :
Il permet de visualiser l'ensemble des fonctions : Le BARGAPH visualise le niveau de réception et le niveau de puissance émise.
5) SELECTION DE CANAUX: Touches «CH▲» et «CH▼» sur le micro et ROTACTEUR en façade :
Ces deux touches «CH▼» et «CH▲» accessibles sur le micro permettent d'effectuer une montée ou une descente des canaux. Cette fonction est également accessible à partir du rotacteur de canaux sur la face avant de l'appareil.
Touche «CH▼» : une pression brève permet de descendre d'un canal, une pression continue permet de descendre les canaux avec un défilement de 5 par seconde.
Touche «CH ▲» : une pression brève permet de monter d'un canal, une pression continue permet de monter les canaux avec un défilé de 5 par seconde.
Elle se situe en façade de votre appareil et facilite ainsi son intégration à bord de votre véhicule.
a) RECALL: Cette fonction vous permet de rappeler les canaux mémorisés. Une pression brève sur cette touche et M apparait sur l'afficheur. Les canaux mémorisés sont alors accessibles par l'intermédiaire des touches M1 - M7. Il est nécessaire d'appuyer à nouveau sur R/M avant de pouvoir sélectionner un autre canal mémorisé b) MEMORY : Cette fonction vous permet de stocker en mémoire 7 canaux au choix.
Choisir le canal à mémoriser à l'aide des touches «CH▼» et «CH▲» ou du rotacteur (5). Une pression longue (1,5 s) sur cette touche et M clignote sur l'afficheur. Appuyez sur une des touches M1 à M7 pour mémoriser le canal
8) FUN (function)/touche M1:
a) Cette commande permet d'afficher les fonctions correspondantes aux différentes touches.
Lors de la mise en marche du poste, celui-ci s'allume sur la série de menus :
AM/FM
SCAN
AUTO-Q
MON
BEEP
EMG
Une pression sur la touche M1 permet d'afficher la 2ème série de menus (FUN clignote alors sur l'afficheur)
BATT DW LOCK
et autorise l'utilisation des fonctions correspondantes.
b) fonction 2ème niveau
En association avec la touche R/M (7), cette touche vous permet de stocker en mémoire le canal de votre choix.
9) BATT (batterie)/ am/fm / TOUCHE M2 :
a) Cette fonction permet de connaître la tension délivrée par la batterie. Appuyer et maintenir cette touche pour afficher la tension sur l'afficheur. b) fonction 2ème niveau
Cette fonction permet de choisir le mode de modulation AM ou FM
c) fonction 3ème niveau En association avec la touche R/M (7), cette touche vous permet de stocker en mémoire le canal de votre choix.
10)Scan/dw (double veille)/touche M3 :
a) SCAN Cette fonction effectue un balayage (Scanning) sur tous les canaux. La fonction Scanning s'arrête lorsqu'un signal est détecté. Le balayage reprend 5 secondes après la fin du signal. Un passage en émission permet de répondre à un interlocuteur évventuel et de sortir du mode SCAN.
Une pression active le Scanning, SCAN apparait sur l'afficheur. Le Scanning ne démarre qu'après réglage du niveau du squelch. Une nouvelle pression désactive la fonction, SCAN disparait et l'appareil revient à la configuration précédente.
Il est également possible de scanner uniquement les canaux mémorisés
Appuyer sur la touche R/M (7) et M apparait sur l'afficheur. Une pression sur la touche SCAN et les canaux mémorisés sont alors
b) DW Cette fonction permet d'effectuer une veille entre les 2 canaux de votre choix. L'appareil effectue un va-et-vient (durée: 0,5 seconde environ par canal) entre ces deux canaux et s'arrête sur celui où il detecte un signal (niveau de réception défini par le squelch). La double veille reprend 5 secondes après la fin du signal, sauf si on est passé en émission (TX) pour répondre au message.
Pour activer la double veille, choisir le 1er canal à surveiller à l'aide des touches «CH ▼» et «CH ▲» ou du rotacteur (5). Appuyer sur DW et CHOISIR le
2ème canal à surveiller. La double veille démarre. Il est possible de modifier le 2ème canal sans interrompre la procédure de double veille.
c) fonction 3ème niveau
En association avec la touche R / M (7), cette touche vous permet de stocker en mémoire le canal de votre choix.
11) Auto-q/touche M4 :
c) Cette fonction permet d'entendre en permanence, avec un niveau faible, le signal reçu même si le niveau de ce signal est en dessous du seuil de Squelch préreglé par l'utilisateur.
Une pression l'active et AUTO-Q apparait sur l'afficheur, une nouvelle pression la désactive et AUTO-Q disparait.
b) fonction 2ème niveau
En association avec la touche R / M (7), cette touche vous permet de stocker en mémoire le canal de votre choix.
12) Monitor/lock/touche M5 :
a) Monitor Cette fonction est utilisée pour écouter un signal faible, qui ouvre et ferme le squelch à répétition, sans modifier le réglage initial du squelch.
Appuyer et maintenir cette touche, BUSY apparait sur l'afficheur, relacher pour désactiver et BUSY disparait.
b) LOCK Cette fonction permet d'effectuer un verrouillage de toutes les fonctions de votre poste mobile (sauf Power, Volume, Squelch, Function, Monitor et la pédale d'émission).
Une pression active la fonction et une clef apparait sur l'afficheur, une nouvelle pression la désactive et la clef disparait.
c) fonction 3ème niveau
En association avec la touche R/M (7), cette touche vous permet de stocker en mémoire le canal de votre choix.
a) BEEP Cette fonction active la sonorisation des touches.
Une pression active la sonorisation des touches et une note musicale apparait sur l'afficheur, une nouvelle pression vous ramène à la configuration précédente et la note disparait.
b) fonction 2ème niveau
En association avec la touche R/M (7), cette touche vous permet de stocker en mémoire le canal de votre choix.
14)EMG/TOUCHEM7
a) EMG Le canal 9/19 sera automatiquement sélectionné en appuyant sur
cette touche.
Une pression active le canal 9 et EMG apparait sur l'afficheur, le canal 19 est alors disponible d'une simple pression sur la touche «CH s» ou à l'aide du rotacteur (5), une nouvelle pression sur la touche (14) vous ramène à la configuration précédente et EMG disparait.
b) fonction 2ème niveau
En association avec la touche R/M (14), cette touche vous permet de stocker en mémoire le canal de votre choix.
15) RF GAIN :
Réglage de la sensibilité en réception. Position maximum dans le cas de réception de communications longue distance. Vous pouvez diminuer le RF GAIN, pour éviter des distorsions, lorsque l'interlocuteur est proche. Réduisez le gain en réception dans le cas d'une communication rapprochée avec un correspondant non équipée d'un RF POWER.
La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.
a) Cette commande offre les mêmes possibilités que la touche M1, elle permet en effet d'effectuer un choix entre les deux rangées de menus disponibles
AM/FM SCAN AUTO-Q MON BEEP EMG
Une pression sur la touche F permet d'afficher la 2ème série de menus (FUN clignote alors sur l'afficheur)
BATT DW LOCK
et d'utiliser les fonctions correspondantes
Ces trois touches sont entièrement personnalisables par l'utilisateur. Il est possible de leur affecter la fonction ou les couples de fonctions suivantes : BATT, SCAN/DW, AUTO-Q, MON, LOCK, BEEP, EMG. Elles seront disponibles selon le niveau du menu ainsi qu'à l'aide de la touche F(16).
Poste à l'arrêt, appuyer et maintenir la touche M1, appuyer brièvement 2 fois sur la touche PWR. Le poste s'allume et P1 apparait sur l'afficheur, besoin la fonction ou le couple de fonctions (touches de M2 à M7) que l'on souhaite attribuer à la touche P1 du micro. P2 apparait sur l'afficheur, besoin la fonction ou le couple de fonctions (touches de M2 à M7, en évitant celle besoin précédemment) que l'on souhaite attribuer à la touche P2 du micro. P3 apparait sur l'afficheur, besoin la fonction ou le couple de fonctions (touches de M2 à M7, en évitant celle besoin précédemment) que l'on souhaite attribuer à la touche P3 du micro. PP apparait sur l'afficheur, vérifier les sélections en appuyant sur la pédale d'émission. L'affichage du poste revient
18)PEDALE D'emission du MICRO:
Appuyer pour parler et relacher pour recevoir un message.
A) ALIMENTATION (13,2 V)
B) PRISE D'ANTENNE (SO-239)
C) PRISE POUR HAUT-PARLEUR EXTERIEUR (8 Ω, 0 3,5 mm) C) CARACTÉRISTIQUES TECHNIQUES :
1) Générales :
- Canaux 40
- Modes de modulation : AM/FM
- Gamme de fréquences : de 26.965 MHz à 27.405 MHz
- Impédance d'antenne : 50 ohms
- Tension d'alimentation : 13.2 V
- Dimensions (en mm) : 150 (L) x 170 (P) x 45 (H)
- Poids : 1,2 kg
- Accessoires inclus : 1 microphone UP/DOWN et son support, 1 berceau avec vis de fixation et cordon d'alimentation avec fusible.
2) Émission :
- Tolérance de fréquence +/- 100 Hz
- Puissance porteuse : 1 W AM, 4 W FM
- Émissions parasites inférieure à 4 nW (-54 dBm)
- Réponse en fréquence : 300 Hz à 3 kHz
- Puissance émise dans le canal adj.: inférieure à 20 μW
- Sensibilité du microphone : 1,0 mV - Consommation maxi : 1,7A
- Distorsion maxi. du signal modulé : 1,8 %
3) Réception :
- Sensibilité maxi à 20 dB sinad : 0.5 V - 113 dBm (FM)
- Réponse en fréquence : 300 Hz à 3 kHz
- Sélectivité du canal adj. : 60 dB
- Puissance audio maxi : 2 W
- Sensibilité du squelch : mini 0.2 μV - 120 dBm
maxi 1 mV - 47 dBm
- Taux de réjection fréq. image : 60 dB
- Taux de réjection fréq. inter. : 70 dB
- l'antenne soit correctement branchée et que le TOS soit bien réglé.
- le micro soit bien branché.
- Pédale d'émission activée, l'affichage TX clignote. Relâchez la pédale, puis réappuyez sur celle-ci afin de passer en émission.
Vérifiez que :
- le niveau du squelch soit correctement réglé.
- le bouton Volume soit réglé à un niveau convenable.
- le micro soit branché.
- l'antenne soit correctement branchée et le TOS bien réglé.
- vous êtes bien sur le même type de modulation que votre interlocuteur.
Vérifiez :
- votre alimentation.
- qu'il n'y ait pas d'inversion des fils au niveau de votre branchement.
- l'état du fusible.
E) commentémettre ou recevoir unmessage?
Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).
Choisissez votre canal (19, 27).
Choisissez votre mode (AM, FM) qui doit être le même que celui de votre interlocuteur.
Vous pouvez aussi appuyer sur la pédale de votre micro et lancer le message
"Attention stations pour un essai TX" ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type "Fort et clair la station".
Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d'appel (19, 27), et que la communication est établie avec votre
interlocuteur, il est d'usage de désirer un autre canal disponible afin de ne pas encombrer le canal d'appel.
Au fil de l'utilisation de votre TX, vous découvrez parfois un langage particulier employé par certains cibistes. Afin de vous aider à comprendre, vous trouverez ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés. Toutefois, il est évident qu'un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C'est la raison pour laquelle les termes que vous lirez ci-dessous sont disponibles à titre indicatif, mais ne sont pas à utiliser de façon formelle.
| AM | : Amplitude Modulation (modulation d'amplitude) |
| BLU | : Bande latérale unique |
| BF | : Basse fréquence |
| CB | : Citézen Band (canaux banalisés) |
| CH | : Channel (canal) |
| CQ | : Appel général |
| CW | : Continuous waves (morse) |
| DX | : Liaison longue distance |
| DW | : Dual watch (double veille) |
| FM | : Frequency modulation (modulation de fréquence) |
| GMT | : Greenwich Meantime (heure du méridien de Greenwich) |
| GP | : Ground plane (antenne verticale) |
| HF | : High Frequency (haute fréquence) |
| LSB | : Low Side Band (bande latérale inférieure) |
| RX | : Receiver (récepteur) |
| SSB | : Single Side Band (Bande latérale unique) |
| SWR | : Standing Waves Ratio |
| SWL | : Short waves listening (écoute en ondes courtes) |
| SW | : Short waves (ondes courtes) |
| TOS | : Taux d'ondes stationnaires |
| TX | : Transceiver. Désigne un poste émetteur récepteur CB. |
Indique aussi l’émission. UHF : Ultra-haute fréquence USB : Up Side Band (bande latérale supérieure) VHF : Very high Frequency (très haute fréquence)
| ALPHA LIMA | : Amplificateur linéaire |
| BAC | : Poste CB |
| BASE | : Station de base |
| BREAK | : Demande de s'intercaler, s'interr compromise |
| CANNE A PÉCHE | : antenne |
| CHEERIO BY | : Au revoir |
| CITY NUMBER | : Code postal |
| COPIER | : Ecouter, capter, receiveoir |
| FIXE MOBILE | : Station mobile arrêtée |
| FB | : Fine business (bon, excellent) |
| INFERIEURS | : Canaux en-dessous des 40 canaux autorisés (interdits en France) |
| MAYDAY | : Appel de détresse |
| MIKE | : Micro |
| MOBILE | : Station mobile |
| NÉGATIF | : Non |
| OM | : Opérateur radio |
| SUCETTE | : Micro |
| SUPérieURS | : Canaux au-dessus des 40 canaux autorisés (interdits en France).. |
| TANTE VICTORINE | : télévision |
| TONTON | : Amplificateur de puissance |
| TPH | : téléphone |
| TVI | : Interférences TV |
| VISU | : Se voir |
| VX | : Vieux copains |
| WHISKY | : Watts |
| WX | : Le temps |
| XYL | : L'émouse de l'opérateur |
| YL | : Opéatrice radio |
| 51 | : Poignée de mains |
| 73 | : Amitiés |
| 88 | : Grosses bises |
| 99 | : Dégager la fréquence |
| 144 | : Polarisation horizontal, aller se coucher |
| 318 | : Pipi |
| 600 ohms | : le téléphone |
| 813 | : Gastro liquide (apéritif) |
CODE “Q”:
| QRA | : Emplacement de la station |
| QRA Familial | : Domicile de la station |
| QRA PRO | : Lieu de travail |
| QRB | : Distance entre 2 stations |
| QRD | : Direction |
| QRE | : Heure d'arrivée prévue |
| QRG | : Fréquence |
| QRH | : Fréquence instable |
| QRI | : Tonalité d'émission |
| QRJ | : Me receivez-vous bien ? |
| QRK | : Force des signaux (R1 à R5) |
| QRL | : Je suis occupé |
| QRM | : Parasites, brouillage |
| QRM DX | : Parasites lointains |
| QRM 22 | : Police |
| QRN | : Brouillage atmosphérique (orages) |
| QRO | : Fort, très bien, sympa |
| QRP | : Faible, petit |
| QRPP | : Petit garçon |
| QRPPette | : Petite fille |
| QRQ | : Transmettez plus vite |
| QRR | : Nom de la station |
| QRRR | : Appel de détresse |
| QRS | : Transmettez plus lentement |
| QRT | : Cessez les émissions |
| QRU | : Plus rien à dire |
| QRV | : Je suis pré† |
| QRW | : Avisez que j'appelle |
| QRX | : Restez en écoute un instant |
| QRZ | : Indicatif de la station : par qui suis-je appelé? |
| QSA | : Force de signal (S1 à S9) |
| QSB | : Fading, variation |
| QSJ | : Prix, argent, valeur |
| QSK | : Dois-je continuer la transmission ? |
| QSL | : Carte de confirmation de contact |
| QSO | : Contact radio |
| QSP | : Transmettre à... |
| QSX | : Voulez-vous écouter sur... |
| QSY | : Dégagement de fréquence |
| QTH | : Position de station |
| QTR | : Heure locale |
CANAUX d'appel :
27 AM : appel général en zone urbaine
19 AM Routiers
9 AM Appel d'urgence
11 FM Appel d'urgence
Conditions generales de garantie
Ce poste est garanti 2 ANS pièces et main d'œuvre dans son pays d'achat contre tout vice de fabrication reconnu par notre service technique. Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d'en perdre le bénéfice.
- Pour être valable, la garantie doit nous être retournée au plus tard 1 mois après l'achat.
- Détacher après l'avoir fait remplir la partie ci-contre et la retourner dument complétée.
- Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société.
- Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer.
- Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder.
- Ne pas raler de la installation de vaue appareil sans avoir lu ce manuel d'instructions.
- Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie.
Ne sont pas couverts :
- Les dommages causés par accident, choc ou emballage insuffisant.
- Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dus à une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc...)
- La garantie ne peut être prorogée par une immobilisation de l'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pièces détachées.
- Les interventions ayant modifiées les caractéristiques d'agrément, les réparations ou modifications effectuées par des tiers non agréés par notre Société.
Si vous constatez des défauts de fonctionnement :
- Vérifier l'alimentation de votre appareil et la qualité du fusible.
- Contrôlez les différents branchements : jacks, prise d'antenne, prise du microphone...
- Assurez-vous de la bonne position des différents réglages de votre appareil: gain micro en position maxi, squelch au minimum, commutateur PA/CB, etc...
- En cas de non prise en charge au titre de la garantie, l'intervention et la réexpédition du matériel seront facturées.
- Cette partie doit être conservée. Même après la fin de la garantie, et si vous revendez votre poste, donnez-la au nouveau propriétaire pour le suivi S. A. V.
- En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui déterminera la conduite à tenir.
- Dans le cas d'une intervention hors garantie, un devis sera établi avant toute réparation jugée onéreuse par rapport à la valeur du matériel.
Vous venez de faire confiance à la qualité et à l'expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N'oubliez pas de nous retourner la partie droite de ce bon de garantie, c'est très important pour vous car cela permet d'identifier votre appareil lors de son passage éventuel dans nos ateliers. Quant au questionnaire, son objectif est de mieux vous connaître et ainsi en répondant à vos aspirations, nous œuvrerons ensemble pour l'avenir de la CB.
Date d'achat :
Depuis quand faites-vous de la CB ?
Qu'aviez-vous comme poste auparavant ?
Quelle marque d'antenne utilisez-vous ?
Quelles sont les raisons de votre achat ?
Info route
Convivialité Technique
Assistance radio Autres
Allez-vous l'installer en fixe ou en mobile
Sur quel type de véhicule allez-vous l'installer
Auto Véhicule utilitaire Poids lourd
Êtes-vous affilié à une fédération ?............ ou à un Club ?............
Quels magazines de CB lisez-vous ?
Avez-vous d'autres lectures?
Quels sont vos loisirs?
Quelle est votre tranche d'âge?
- de 20 20/30 30/40
40/50 50/60 +de60
Quelle est votre profession?
sans profession employé ouvrier
chauffeur agriculteur étudiant
cadre prof. libérale
Directeur Général General Manager Director General O
est conforme aux exigences essentielles de la Directive 1999/5/CE (Article 3) transposées à la législation nationale, ainsi qu'aux Normes Européennes suivantes: Marque / Brand / Marca / Marke : PRESIDENT Modèle / Model / Modelo / Modell : HARRISON Fabrique / Manufactured / Fabricado / Hergestellen : Corée / in Korea / en Corea / in die Korea Déclarons, sous notre seule responsabilité que l'émetteur-recepteur de radiocommunication CB, Nous, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE,
Pays dans lesquels il existe des limitations particulières (Licence ^1 / Registre ^2 / seulement du canal 4 à 15^3 )
Pays dans lequel la réglementation nationale autorise une puissance d'émission supérieure à la limite établie dans la norme harmonisée, précisée dans le quatrième paragraphe de la préface de la norme harmonisée EN 300 433.
