BEDIENUNGSANLEITUNG HARRISON PRESIDENT

BEURTEILUNG DER EMPFANGSQUALITÄT 41

CB-KANÄLE UND IHRE FREQUENZEN 43

KONFORMITÄTSERKLÄRUNG 44

Espanol

15

17

21

21

21

22

24

43

44

Deutsch

36

38

40

41

41

41

43

44

ATTENTION!

a) ASC: SQUELCH A REGLAGE AUTOMATIQUE

Brevet mondial, exclusivite PRESIDENT

Bevor Sie das Gerät benutzen geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker B auf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellenverhältnis einzustellen (SWR). Sonst ist das Risiko den Veränder zu zerstären, was nicht von der Garantie anerkannt wird.

Dieses Gerät ist garantiert im Land des Ankaufs.

Willkommen in der faszinierenden Welt des CB-Funks und - Herzlichen Glückwunsch zu ihrem CB-Funkgerät PRESIDENT HARRISON ASC. Sie haben sich damit für eincomfortables Spitzengerät entschieden, das überzahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzenläßt. Weitere Kennzeichen sind einfache Bedienbarkeit und robuster Aufbau.itte lessen sie diese Bedienungsanleitung sorgfällig durch, damit sie alleMöglichkeiten Ihres PRESIDENT HARRISON ASC optimal nutzen können. Beachten Sie besonderss die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und vielse schöne Funk-Kontakte mit ihrem PRESIDENT HARRISON ASC!

A) INSTALLATION:

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wahlen Sie zur Montage einen Platz, and dem sich das Funkerat einfach installmenten und bedienen laßt.
b) Wahlen Sie einen Platz, von dem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.
c) Achten Sie daraufuf, daß sich alle Kabel und Verbindungsleitungen ohne Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Nähe der Heizung führen!

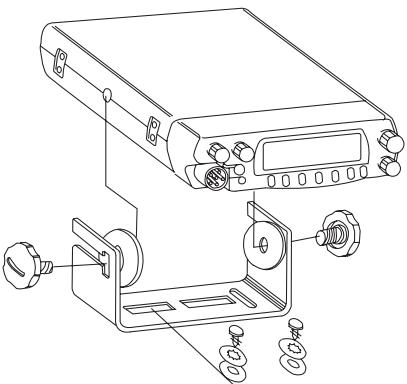

d) Befestigen Sie an geeigneter Stelle den Montagebügel (1) (s.

Abb. auf der nächsten Seite) mit den selbstschneidenden Schrauben (2) (Durchmesser des Bohrloches: 3,2 mm). Vergewissem Sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montage-bügel! sollte an einer passenden Stelle angebracht werden, die einen festen, sicheren und möglichst erschüfterungsfreien Sitz des Funkgerätes erlaubt.

e) Setzen Sie das Funkgerät so in die Mobilhalterung ein, daß die jeweiligen Unterlegscheiben (3) aus Kunststoff zwischen Funkgerät und innerer Seite des Montagegebürgels befestigt werden. Sie sorgen davon, daß sich das Funkgerät in der Halterung möglich auf den besten Betrachtungswinkel schwenken laßt.
Wahlen Sie für die Mikrofonhalterung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkerat nicht stört.

• Hinweis: Wenn für den Einbau des Funkgerätes so weniger Platz zur Verfügung besteht, daß der Laufsprecher (am Boden des Funkgerätes: D) in seiner Abstrahlung hinterlegt wird, sollen den einen externen Mobil-Laufsprecher aus dem PRESIDENT-Zubehörprogramm montieren. Diese wird an die Buchse EXT.SP auf der Rückseite des Funkgerätes angeschlossen, wobel der interne Laufsprecher automatisch abschaltet.

2) ANSCHLUSS DER ANTENNE:

a) Wahl der Antenne:

• Auch im CB-Funk gilt: je better die Antenne,esto groisser die Reichweite der Station.Trefen Sie die entsprechende Wahl nach den folgenden Empfehlungen!

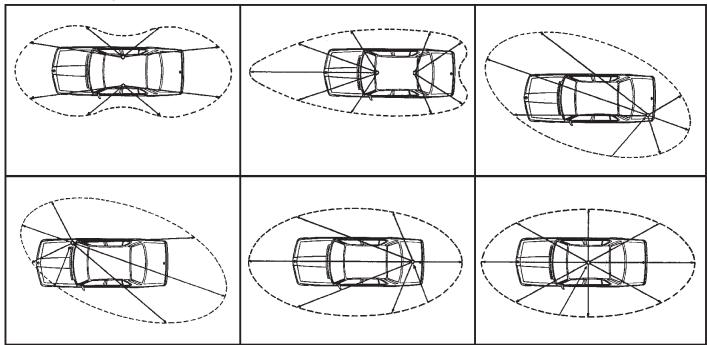

ANTENNEN-DIAGRAMM

b) Mobilantenne:

Die Mobilantenne wird an der Stelle des Wagens mit der größten Metalunterfläche montiert - möglich stweit entfernt von Windschutzscheibe und Rücklichtern.
- Falls schon eine Mobilfunkantenne montiert ist, so sollen die CB-Antonne unterhalb von dieser montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen.
- Abgestimmte Antennensonnen nur auf einer groBen Metallunterfläche montiert werden, beispelsweise auf dem Wagendach oder auf dem Kofferraumdeckel.
- Der schwenkbare Montagebürger erlaubt den Einbau an denen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
- Wenn Sie für die Antenne ein Loch in die Karosserie bohren, muß hierzu evtl. das Blech plan geschirmgelt werden, damit Befestigungsschraube und Dichtung gut sitzen!
- Führn Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)
- Befestigen Sie das Antennenkabel am Anschluß (B).

c) Feststations-Antenne:

• Mit einer Feststations-Antenne erreichen Sie mit ihrem Funkerat die maximaile Reichweite. Bei Außenantennen müssen Sie unbedingt die einschlögigen VDE-Be-stimmungen (Blitzschutz!), der Statik und des Baurechtes beachten! Ambesten, SiLassen die Antennenanlage in thisem Fall von einem Fachmann montieren! Im PRESIDENT-Zubehörprogramm finden Sie eine Auswahl auch von Feststations-Antennen.

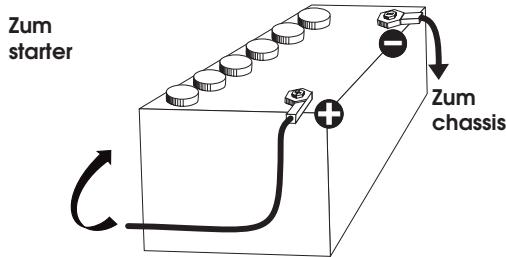

3) STROMVERSORGUNG:

Ihr Funkerat wird mit einer Gleichspannung von max. 13,2 Volt versorgt. Esist mit einem Verpolungsschutz ausgestattet. Vergewissern Sie sich trotzdem vorher der richtigen Polarität!

Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei

alteren Wagen kann auch der Pluspol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordspannung nicht 12V, sondern 24V beträgt (A). Fragen Sie im Zweifelsfall ihre Fachwerkstatt!

Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:

a) Ihr Funkerat wird mit einem Kabel zur Stromversorgung geleift, in das eine 5-A-Sicherung eingeschleift ist. Die rote Leitung des Kabels wird am Pluspol, die Schwarze am Minuspol der Fahrzeugbatterie angeschlossen.
b) Schließen Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluß z.B. am Zigarettenanzünder wurde das Funkerat nach Ausschalten der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verlegen Sie das Stromversorgungkabel so im Auto, daß es möglichst weniger Störungen von der Zündanlage aufnehmen kann.

SchlieBen Sie die freienden Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) Schließen Sie die freienden Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13,2V DC auf der Rückseite des Funkgerätes.

ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursache findsen und beseitigen, b) nur durch eine Sicherung mit ebenfls 5 A ersetzen!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):

a) SchlieBen Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihres Funkgerätes an.
b) Schlieben Sie eine CB-Antenne an den Anschluß ANT auf der Rückseite des Funkgerätes an.
c)Den Regler SQUELCH fur hochste Empfindlichkeit auf den linken Anschlag drehen. Lautstärkeregler VOLUME auf eine angenehme Lautstärke drehen.
d) Wechseln Sie zu Kanal 20, indem Sie entweder die Taste «CH ▲» «CH▼» am Mikrofon drücken oder am Abstimmknopf drehen.

5) ABGLEICH DER ANTENNE AUF NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):

ACHTUNG: Vor der ersten Inbetriebnahme�� Sie ihre Antennen auf das niedrigste Stehwellenverhältnis abstammen. Die Antenne sollte damit möglichst

frei stehen und bereits in ihrer endgültigen Position montiert sein.

• Abstimmung mit einem externen SWR-Meter (bei als Zubehör erhältlich)

a) An Stelle des eingebauten SWR-Meters konnen Sie auch ein externes SWR-Meter einsetzen, beispisseweise das TOS-1 SWR-Meter. Ein externes SWR-Meter wird in die Antennenzuleitung zwischen Funkgerät und Antenne eingeschlieft. Verwendten Sie hierfür nur die Passend konfektionierten Koaxialkabel (PRESIDENT CA-2C).

b) Da es unterschiedliche Typen externer SWR-Meter mit entsprechender Bedienung gibt (s. deren Bedienungsangleitung). hier nur ein paar generelle Hinweise:

• Schalten Sie zum Abstommen Ihr Funkerat auf Kanal 20, die Mitte des CB-Bereiches.
• Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.
• Eichen Sie das exter SWR-Meter nach dessen Bedienungsanleitung.
• Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedrigstes SWR vor.
• Auch hier gilt: Je niedriger das SWR,为重点 better die Antennenan-passung. Ideal ist ein SWR-Wert von 1. Werte zwischen 1 und 1,8 sind noch akzeptabel.

Nach der Abstimmung der Antenne ist ihre CB-Funkstation betriebs-bereit!

B) BEDIENUNG:

1) LAUTSTARKE

Um die Lautstärke zu erhöhen, drehen Sie diesen Knopf nach rechts.

2) SQUEELCH

Mit dem Regler SQUELCH konnen Sie das Rauschen auf einem freien Kanal unterdrucken. Drehen Sie diesen Regler so welt nach rechts, bis das Rauschen erade verschwindet. Je weiter Sie den Regler nach rechts drehen,esto stärker muß das Signal sein, das die Wiedergabe durchschaftet. Der Squelch verbessert den Hörkomfort.

3) PWR

Wenn Sie einmal auf dieser Taste drücken, schalten Sie das Funkgerät an. Sie horen einen Beep. Drücken Sie die Taste PWR länger um das Funkgerät auszuschaffen.

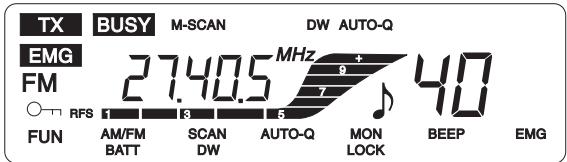

4) LC-DISPLAY ANZEIGE

Alle Funktionen werden hier angezeigt. Der BARGRAPH zeigt den Empfangsstand und den Stand der Sendungsleistung.

5) KANALWAHL TASTEN “CH ▲” und “CH ▼” sowie DREHSCHALTER

Drücken Sie die Taste "CH▲" bzw. "CH▼" am Mikrofon einmal kurz, om einen Kanal nach oben oder unter zu wechseln.

Drücken Sie diese Tasten länger, dann erfolgt ein laufender Kanal-wechsel in Richtung hoherer bzw. tieferer Kanäle (Tempo: ca. fünf Kanäle/Sekunde). Mit dem Drehschalter am Funkgerät konnen Sie bereits die Kanäle einstellen. Drehen nach rechts wechsel auf höhere Kanäle und nach links auf tiefere Kanäle.

6) MIKROFONBUCHSE (sechspolig)

These Mikrofonbuchse ist bequemlichkeitshalber auf der Frontplatte eingebaut, damit das Radio in das Instrumentenbrett eingefugt werden kann.

7) R/M TASTE (RECALL/ MEMORY)

a) RECALL (Aufruf): Mit dieser Tasse können Sie die gespeicherte Kanäle aufrufen. Drücken Sie kurz diese Taste und Merscheint auf der Anzeige. Mit den M1-M7 Tasten bestehtem Sie die gespeicherte Kanäle. Um einen anderen gespeicherten Kanal zu wahren, drücken Sie wieder die R/M Taste.

b) MEMORY (Speicherung): Mit dieser Taste können Sie 7 gewünschte Kanäle speichern. Wahlen Sie den Kanal den Sie speichern wollen mit den Tasten "CH▲" und "CH▼" oder mit dem Drehschalter.(5). Drücken Sie diese Tastesca. 1.5 Sekunden und M blinking auf der Anzeige. Drücken Sie M1 oder M7 um den Kanal zu speichern.

8) FUN (FUNKTION) M1 TASTE:

a) Mit dieser Taste zeigen Sie die verschiedene Funktionen den entsprechenden

Tasten an.

Wenn Sie das Funkerat einschalten, erschinen auf der Anzeige die ersten Menüs:

SCAN AUTO-Q MON BEEP EMG

Drücken Sie M1 um die andere Menüs anzuzeigen (FUN blinkt auf der Anzeige)

BATT DW LOCK

und um die entsprechende Funktionen zu benutzen.

b) Zweite Niveau Funktion

In Verbindung mit der Taste R/M (7),lassen Siem it dieser Taste den gewuunschten Kanal speichern.

9) BATT (BATTERIE) M2 TASTE

a) These Taste zeitt die Spannung des Batterie.

Drücken Sie zuerst M1 um das zweite Menü zubekommen. Dann, drücken Sie die M2 Taste länger und Siebekommen die Spannung auf der Anzeige.

b) Zweite Niveau Funktion

In Verbindung mit der Taste R/M (7), erlaubt diese Taste den gewürschten Kanal zu speichern.

10)SCAN/ZWEIKANAL UBERWACHUNG DW (DUAL WATCH) M3 TASTE

a) SCAN: diese Taste erlaubt einen Suchlauf durch alle gespeicherte Kanäle. Der Suchlauf stopf wann ein Signal angezeigt ist. Wenn Sie anfangen zu senden, können Sie ihre Korrespondent erreichen... Wenn das Signal stopf, fängt der Suchlauf wieder an nach 5 Sekunden.

Drücken Sie diese Taste um durch die Kanäle zu gehen. SCAN erscheint auf der Anzeige. Der Suchlauf fängt nur an wenn die Squelchschwelle geregt ist. Der Suchlauf stopt bei Druck auf der Taste und SCAN verschwindet von der Anzeige. Das Gerät kommt wieder zum vorigen Gestaltung.

Es ist auch möglich nur durch die gespeicherte Kanäle zu laufen.

Drücken Sie die Taste R/M (7) und M entscheid auf der Anzeige. Drücken Sie SCAN um durch die gespeicherte Kanäle zu gehen.

b) DW : These Funktion schaltet abwechselend zwischen zwei gewählte Kanälen. Das Gerät fängt eine Zweikanal-überwachung an zwischen beiden Kanäle (0.5 Sekunden pro Kanal) und stört bei Signalerkennung. (der Squelch definiert die Empfangsschwelle). Die Zweikanal-überwachung fängt wieder an 5 Sekunden nach das Ende des Signals aber nicht wenn Sie anfangen zu senden (TX) um einen Funkspruch zu beantworten.

Um die Zweikanal-überwachung zu aktivieren: wahlen Sie den ersten Kanal aus die sie überwachen Willen mit den Tasten "CHs" und "CHt" oder mit dem Drehschafter (5). Drucken Sie DW und wahren Sie den zweiten Kanal den Sie

überwachen wollen. Die Zweikanal-überwachung fängt an. Sie konnen den zweiten Kanal anderen ohne Unterbrechung des Zweikanal-überwachung.

c) Dritte Niveau Funktion

In Verbindung mit der taste R/M (7) erlaubt diese Taste den gewürschten Kanal zu speichern.

11) AUTO-Q / M4 TASTE

a) Diese Filter erlaubt das Rauschen und einige Interferenzen zu verminderen. Um den Filter zu aktivieren, drücken Sie diese Taste und AUTO-Q erscheint auf der Anzeuge; drücken Sie weiter und AUTO-Q verschwindet.

b) Zweite Niveau Funktion

In Verbindung mit der Taste R/M (7), erlaubt diese Taste den gewürschten Kanal zu speichern.

a) Monitor: mit dieser Taste konnen Sie eines schwachen Signal horen daß den Squelch zu wiederholten Malen öffnet und schließt ohne Änderung des ersten Squelch Regelung.

Drücken und erhalten Sie diese Taste. BUSY erscheint auf der Anzeige.Lassen Sie diese Taste los und BUSY verschwindet.

b) LOCK: mit dieser Taste können Sie alle Funktionen Ihres Gerätesperren (außer Power, Volume, Squelch, Function, Monitor und PPT Taste).

Drücken Sie diese tastem these Funktion zu aktivieren. Ein Schlüssel erscheidt auf der Anzeige. Drücken Sie wieder und der Schlüssel verschwindet.

c) Dritte Niveau Funktion

In Verbindung mit der Taste R/M (7) erlaubt diese Taste den gewürschten Kanal zu speichern.

13)BEEP/M6 TASTE

a) BEEP: mit dieser Taste aktivieren Sie die Tonwiedergabe der Tasten. Diese Funktion wird durch eine Musiknote im Display angezeigt. Um diese Funktion zulöschen Drücken sie wieder diese Taste.

b) Zweite Niveau Funktion

In Verbindung mit der Taste R/M (7) erlaubt diese Taste den gewürschten Kanal zu speichern.

14)EMG/M7 TASTE

a) EMG: die Kanäle 9/19 sind automatisch ausgewähl mit dieser Taste. Drücken Sie den Kanal 9 und EMG erscheidt auf der Anzeige. Sie können den Kanal 19 gekommen durch Druck auf die Taste CH▼ oder mit dem Drehschafter (5).

Drücken Sie noch einmal M7 und das Gerät kommt wieder zum vorgen Gestaltung. EMG verschwindet von der Anzeige.

b) Zweite Niveau Funktion

In Verbindung mit der Taste R/M (14) erlaubt diese Taste den gewürschten Kanal zu speichern.

15)RF GAIN (Empfindlichkeit)

Mit diesen Regler stellen Sie die Empfindlichkeit des Empfänger in Ihr Funkgerät, wenn der Regler RF GAIN auf dem rechten Anschlag liegt (Normalstellung). Sie können die Empfindlichkeit vermindern um Verzerrungen zu vermeiden wenn Ihr Funkpartner in der Höhe ist (und keine Sendeleistung hat).

Die Normalstellung dieser Funktion ist auf Maximum (im Uhrzeigersinn).

16)F (FUNKTION)

a) Diese Taste bietet dieselbe Mochlichkeiten wie die M1 Taste mit welcher Sie eines Menu auswahlen.

SCAN AUTO-Q MON BEEP EMG

Drücken Sie F um die zweite Serie Menüs anzuzeigen (FUN blinkt auf der Anzeige).

BATT DW LOCK

und um die entsprechende Funktionen zu benutzen.

17)P1/P2/P3

These drei Tasten können vollig personifiziert sein. Es ist möglich folgende Funktionen oder Paar Funktionen BATT, SCAN/DW, AUTO-Q, MON/LOCK, BEEP, EMG. Diese sind verfügbar in Übereinstimmung mit dem gewühschten Menu durch der F Taste (16).

Schalten Sie das Gerät aus, halten Sie M1 gedrückt, drücken Sie kurz zweimal die PWR Taste.

Das Gerät ist eingeschaltet und P1 erscheint auf der Anzeige.

Wahlen Sie die Funktion oder Paar Funktionen aus (von M2 bis M7, ausgenommen die Funktionen die schon ausgewählt sein) die Sie zu der P2 Taste des Mirkrofons sprechen wollen.

P3 erscheint auf der Anzeige

Wahlen Sie die Funktion oder Paar Funktionen aus (von M2 bis M7, ausgenommen die Funktionen die schon ausgewählt sein) die Sie zu der P3 Taste des Mikrofons sprechen wollen.

Um diese Auswahl zu speichern, drucken Sie die PTT Taste.

18)PTT Taste auf Mikrofon

Zum Senden drücken (um in das Mikrofon zu sprechen), zum Empfangen loslassen.

A) STROMVERSORGUNG (13,2 V)

B) ANTENNNENANSCHLUB (SO-239)

C)EXT.LAUTSPRECHERANSCHLUB8Ω,03,5mm

C) TECHNISCHE DATEN:

1) ALLGEMEIN:

• Kanäle
• Betriebsarten
• Frequenzbereich
• Antennen-Impedanz
• Versorgungsspannung
• Abmessungen (mm)
  Gewicht
• Lieferumfang

：40

AM/FM

26,965 MHz bis 27,405 MHz

： 50 Ohms

13,2VGleichspannung

150(B)×170(H)×45(T)

ca.1,2kg

: Funkgerät, Handmikrofon Elektret mit Halterung, Montagebügel,

Montagematerial

2)SENDETEIL:

• Frequenzstabilität
• Sendeleistung
• Nebenwellen
• Frequenzgang
• Nachbarkanalleistung
• Mikrofon-Empfindlichkeit
• Stromverbrauch
• Klirrfaktor

： + / - 100Hz
: 1 W AM / 1 W FM
: unter 4 nW (-54 dBm)
300 Hz - 3 kHz
: unter 20 μW
1.0mV
1,7A
1.8%

3) EMPFANGSTEIL:

• Empfindlichkeit (20 dB SINAD)
• Frequenzgang
• Nachbarkanal-Selection
• NF-Ausgangsleistung
• Squelch-Empfindlichkeit

0.5 V - 113 dBm (AM/FM)
300 Hz - 3 kHz AM/FM
60dB
2W
: minimum 0.2 V - 120 dBm
maximum 1 mV - 47 dBm

• Spiegelfrequenzunterrückung
  60dB
  -ZF-Unterdrückung
  70dB
• Stromverbrauch
  550mA nominal/1500mA maximum

D) BEI PROBLEMEN:

1) SIE KÖNNEN NICT ODER NUR IN SCHLECHTER QUALität SENDEN:

• Prüfen Sie das Stehwellenverhältnis ihrer Antennes sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Prüfen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Wenn Sie die Sendetaste am Mikrofon drücken, muß die Anzeige TX leuchten und Ihr Funkerat senden. Lassen Sie die Taste wieder los, so muß diese Anzeige erlöschen, und Ihr Funkerat wieder auf Empfang schalten.

2) SIE ERHALTEN Auf IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

• Stellen Sie den Regler SQUEELCH richtig ein!
• Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Lautstärke.
• Prüfen Sie,ob das Mikofoń richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Prüfen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Vergewissem Sie sich, daß Sie die selbst Betriebsart (AM oder FM) wie Ihr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschalte?
• Prüfen Sie, ob Sie die Anschlüsse für Plus (=ROT) und Minus (=Schwarz) vertauscht haben! Wechseln Sie in thisem Fall die Anschlüsse.

E) TIPS FÜR DEN FUNKVERKEHR:

Um einen ungestörten Funkverkehr zu genießen, sollen den sie die folgenden sechs Regeln des CB-Funks beherzigen:
1. Nach dem Einsatz des Gerätes immer zuerst horen, ob der eingestellte

Kanal frei ist.

1. Dazu die Rauschspere öffnen, um schwachere Stationen nicht zu überhoren.
2. Nur wenn der Kanal vollig frei ist, den eigenen Anruf starten.
3. Immer nur kurz rufen.
4. Nach jedem Anruf sorgfällig horen, ob eine Station antwortet. Erst dann den Anruf wiederholen.
5. Nach jedem Durchgang der Gegenstation immer erst einige Sekunden Pause halten, bevor man selbst spricht, damit sich auch andere Stationen melden können ().

Anrufkanäe: Empfohlen werden die folgenden Anrufkanäe:

Kanal 1 (FM) als Anrufkanal in FM,

Kanal 4 (AM) als Anrufkanal in AM,

Kanal 9 (AM/FM) als Notrufkanal und

Kanal 19 (FM) als Fernfahrerkanal.

Abweichungen hiervon sind selbstverständlich möglich.

Bei schlechten Verbindugen oder starken Störungen ist es*häufig problematisch, schwer zu verstehende Worte wie Eigennamen und Städtenamen fehlerlos zu übermitteltn.

Hier hilft das Internationale Buchstabieralphabet weiter, das auch im Luftverkehr (ICAO) und der NATO eingestzt wird:

F) BEURTEILUNG DER EMPFANGSQUALITÄT:

Um dem jeweiligen Geschäftspartner eindeutig sagen zu konnen, wir stark und klar manihn empfangt, verwendet man die Ziffern des R/S-Codes. Dabei steht der R-Wert für die Verständlichkeit («Lesbarkeit») und der S-Wert («Santiago») für die Empfangs-bzw. Laufstarke der Gegenstation.

Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englischsprachigen Bezeichnungen «readability» (= Lesbarkeit) und «signal strength» (= Signalstärke).

INTERNATIONAL PHONETIC ALPHABET:

A Alpha
B Bravo
C Charlie

1 nicht lesbar, understandslich
2 zeit-oder teilweise lesbar
3 schwer lesbar
4 lesbar, verstandlich

kaum hörbar
2 sehr schwach hörbar
3 schwach hörbar
4 ausreichend hörbar
5 ziemlich gut hörbar
6 gut hörbar
7 mäBig stark hörbar
8 stark hörbar
9 sehr stark hörbar

ABKURZUNGEN:

Auch der CB-Funk kennt eine «Fachsprache», die mit vielen Fachwörtem durchsetzt ist, die z.B.aus dem Amateurfunk und dem professionellen Funkverkehr entleht sind. Sie dieren zumeist der schnellen und eindeutigen Nachrichten-übermittlung auch in solchen Fällen, in denen die Übertragung schwierig bzw. gestört ist. Nachfolgend eine Auflistung gebrächlicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:

Brea Momentitte,bitte warten,mochete mitsprechen

Cheerio Aufwiederhoren
CQ : allgemeiner Anruf
CL : Ende des Funkverkehrs, Station wird abgeschaltet
DX Funkverbindung über große Entfernung
Fading : Signal schwankt
Hl Ich lache
Mike Mikrofon
Mull Storungen
Negative :have nicht verstanden,nein
OK : verstanden, richtig, in Ordnung
Roger Ich haben verstanden, alles einwandfrei empfangen
Skip Funkrufname
Standby Auf Empfang bleiden
Stereo : Zwei Stationen senden gleichzeitig

TVI :Fernsehstorungen
UFB : ganz ausgezeichnet, sehr gut
VY : vielse,sehr,sehrviele
WX : Wetter, Temperature
YL : Fraulein, Frau, weiblicher CB-Funker
55 vielErfolg,allesGute
73 Grube
88 : Liebe und Kusse (als herzlichen GruB an eine YL)
99 Verschwindel! Räume den Kanal.

Q-GRUPPEN:

Beim CB-Funkverkehr werden sehr früig Abkürzungen verwendet. Viele von ihren wurden aus dem international verbindlichen Q-Code übernommen, der auch im Seefunk oder im Amateurfunk Anwendung findet. Mit diesen Dreibuchstaben-Kürzeln halten sich schnell Informationen vermitteltn. Da besonderss "CB-Neulinge" mitunter diese Abkürzungen nicht kennen, haben wir die gebrachtesten einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der nachsten Seite erlautert:

QRA : Mein Stationsname ist...
QRG : Frequenz, Betriebskanal
QRL : Beschäftigung, Arbeitsplatz
QRM Störung durch andere Stationen
QRN : Atmospheric Störungen
QRP : Arbeitsen mit geringer Leistung
QRT : Ende des Funkverkehrs
QRU : Es liegen keine weiteren Nachrichten mehr vor.
QRV : Sende-und empfangsbereit
QRX : Unterbrechung des Funkverkehrs, Pause,itte warten
QRZ : Sie werden gerufen, Anruf von einer bestimmten Station
QSB : Schwankungen der Feldstarke, Schwund, Fading
QSL : Empfangsbestätigung
QSO : Funkverbindung, Geschrech über Funk
QSP Vermittlung zweier Stationen für eine dritte
QST : Durchsage an alle
QSY : Frequenzwechsel, Kanalwechsel
QTH Standort

TABLEAU DES FREQUENCES

Länder mit besonderen Beschchränkungen (Lizenz ^1 / Register ^2 / nur Kanal 4 bis 15^3 )

AT

BE

DK

FI

FR

DE

GR

IE

IT

LU

NL

PT

ES

SE

GB

IS

NO

CH

PL

CZ

Licence1

➀

➁

➂

➁

➀

➁

➁

➀

➀

➀

Register2

➁

➀

AM

➁

➁

➀

➁

➁

➀

AM only channels 4 to 153

➀

BLU/SSB

➀

➀

➀

➀

➀

➀

➀

➀

Länder in denen die nationale Regelungen ein Sendeleistung zulassen die hoher ist als die von der harmonierte Norm festgelegte Toleranz, angezeigt in 4. Paragraph der Vorrede der harmonierten Norm EN 300 433.

AT

BE

DK

FI

FR

DE

GR

IE

IT

LU

NL

PT

ES

SE

GB

IS

NO

CH

PL

CZ

4W AM

✓

✓

12W pep BLU

✓

✓

NOTES

2018-5-24

Groupe

PRESIDENT

ELECTRONICS

SIEGE SOCIAL/HEAD OFFICE - FRANCE - Route de Sète - BP 100 - 34540 BALARUC

Site Internet: http://www.president-electronics.com

E-mail : [e-mail]

0357/12-01
