Type de produit	Radio émetteur-récepteur CB
Marque	PRESIDENT
Modèle	BILLY
Canaux	40 (AM)
Gamme de fréquences	26,965 MHz à 27,405 MHz
Impédance d'antenne	50 ohms
Tension d'alimentation	13,2 V (12 V nominal)
Dimensions (L x P x H)	115 x 200 x 40 mm
Poids	0,600 kg
Accessoires inclus	Microphone électret avec support, support de montage, vis de fixation
Fonctions principales	Volume, squelch, sélection de canaux, indicateur d'émission, afficheur de canal
Puissance d'émission	4 W (max.)
Sensibilité en réception	0,5 µV (20 dB SINAD)
Sélectivité du canal adjacent	70 dB
Alimentation	12 V CC, protection contre inversion de polarité
Consommation	Fusible 2 A
Entretien et nettoyage	Éviter l'humidité et les chocs. Nettoyer avec un chiffon doux et sec.
Sécurité	Ne jamais émettre sans antenne branchée. Régler impérativement le TOS avant utilisation. Ne pas remplacer le fusible par un modèle de valeur différente.
Pièces détachées et réparabilité	Garantie 2 ans pièces et main-d'œuvre. Contacter le revendeur pour toute intervention.
Informations générales	Radio CB première génération, compatible avec les accessoires PRESIDENT. Utilisation mobile ou fixe.

FOIRE AUX QUESTIONS - BILLY PRESIDENT

Qu'est-ce que le TOS et pourquoi est-il important de le régler ?

Le TOS (Taux d'Ondes Stationnaires) mesure l'adaptation entre l'antenne et l'émetteur. Un mauvais réglage peut détruire l'amplificateur de puissance. Il doit être réglé entre 1 et 1,8 pour un fonctionnement optimal.

Comment brancher l'alimentation sur un véhicule 24V ?

Utilisez un convertisseur 24/12V (type PRESIDENT CV 24/12) entre la batterie du camion et le poste. Ne jamais brancher directement sur du 24V.

Que faire si mon poste ne s'allume pas ?

Vérifiez l'alimentation (batterie, fusible 2A), l'inversion de polarité, et l'interrupteur POWER en position ON.

Comment régler le squelch correctement ?

Tournez le bouton SQUELCH dans le sens horaire jusqu'à ce que le bruit de fond disparaisse. Un réglage trop fort peut masquer les signaux faibles.

Quels sont les canaux d'appel recommandés ?

Canal 27 (AM) pour appel général en zone urbaine, canal 19 (AM) pour les routiers, canal 9 (AM) et 11 (FM) pour appels d'urgence.

Comment installer une antenne mobile ?

Choisissez un emplacement avec un bon plan de masse (toit, malle). Éloignez-vous des montants. Branchez l'antenne avant d'émettre. Utilisez une antenne réglable pour adapter le TOS.

Que signifie le code 'QRM' ?

Dans le code Q, 'QRM' signifie 'parasites' ou 'brouillage'. Utilisé pour signaler des interférences.

Puis-je remplacer le fusible par un autre type ?

Non, utilisez exclusivement un fusible de 2A. Un fusible de valeur différente peut endommager l'appareil.

Comment tester mon émission ?

Appuyez sur la pédale du micro et dites 'Attention stations pour un essai TX'. Attendez une réponse 'Fort et clair la station' pour confirmer.

Quelle est la durée de la garantie ?

2 ans pièces et main-d'œuvre, valable dans le pays d'achat. Retournez le bon de garantie sous 1 mois après achat.

MODE D'EMPLOI BILLY PRESIDENT

Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situé sur la face arrière de l'appareil), ni régler le TOS (Taux d'Ondes Stationnaires)! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.

Bienvenue dans le monde des émetteurs-récepteurs CB de la première génération. Cette nouvelle gamme de postes vous fait accéder à la communication électronique la plus performante. Grâce à l'utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT BILLY est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CBE plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d'emploi avant d'instruire et d'utiliser notre CB PRESIDENT BILLY.

Choix de l'emplacement et montage du POSTE MOBILE :

a) Choisissez l'EMPLACEMENT le plus approprié à une utilisation simple et pratique de votre poste mobile. b) Veillez à ce qu'il ne génère pas le conducteur ni les passagers du véhicule. c) Prévoyez le passage et la protection des différents câbles, (alimentation, antenne, accessoires...) afin qu'ils ne viennent en aucun cas perturber la conduite du véhicule. d) Utilisez pour le montage le berceau (9) livré avec l'appareil, fixez-le solidement à l'aide des vis autotaraudeuses fournies (diamètre de perçage 3.2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage du tableau de bord. e) Choisissez un emplacement pour le support du micro ou fixez-le sur le côté du poste et prévoyez le passage de son cordon.

2) Installation de l'antenne :

a) Choix de l'antenne :

• En CB, plus une antenne est grande, meilleur est son rendement. Notre Point Conseil saura orienter votre choix.

b) Antenne mobile :

• Il faut l'installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrière.
• Dans le cas où une antenne radiotéléphone est déjà installée, l'antenne CB doit être au-dessus de celle-ci.
• Il existe 2 types d'antennes : les préregliées et les régiables.
• Les préregliées s'utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrière).
• Les réglables offrent une plage d'utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants (voir § 5 RÉGLAGE DU TOS).
• Pour une antenne à fixation par perçage, il est nécessaire d'avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l'étoile de serrage.
• Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l'écraser (risque de rupture ou de court-circuit).
• Branchez l'antenne (10).

c) Antenne fixe :

• Veillez à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra éventuellement haubaner conformément aux normes en vigueur.

LOBE DE RAYONNEMENT

(se renseigner auprès d'un professionnel). Les antennes et accessoires PRESIDENT sont spécialement conçus pour un rendement optimal de chaque appareil de la gamme.

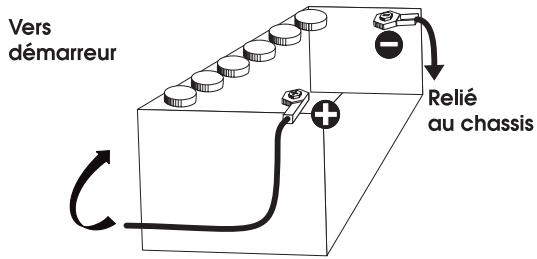

3) Connexion de l'alimentation :

Votre PRESIDENT BILLY est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions. Votre poste doit être alimenté par une source de courant continu de 12 Volts (11). À l'heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s'en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au chassis. Dans le cas contraire, consultez votre revendeur.

ATTENTION : Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d'intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuées avec le cordon d'alimentation non raccordé au poste :

a) Assurez-vous que l'alimentation soit bien de 12 Volts. b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utilisez un cable de section équivalente ou supérieure. c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous conseillons donc de brancher directement le cordon d'alimentation sur la batterie (le branchement sur le cordon de l'auto-radio ou sur d'autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites). d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie.

ATTENTION: Ne jamais remplacer le Fuse (2 A) par un modèle d'une valeur différente!

4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE UTILISATION, SANS PASSER EN ÉMISSION (sans appuyer sur la pédale du micro):

a) Branchez le micro, b) Vérifiez le branchement de l'antenne, c) Mise en marche de l'appareil : basculez le commutateur OFF/ON en position ON. d) Tournez le bouton SQUELCH au minimum (dans le sens inverse des aiguilles d'une montre). e) Régalez le bouton VOLUME à un niveau convenable. f) Amenez le poste sur le canal 20 à l'aide des boutons «CHANNEL» (6).

5) RÉGLAGE DU TOS (TOS: Taux d'ondes stationnaires):

ATTENTION : Opération à effectuer impérativement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.

• Réglage avec TOS-Mètre externe (type TOS-1 ou TOS-2 PRESIDENT) :

a) Branchement du TOS-metre :

• branchez le Tos-metre entre le poste et l'antenne, le plus près possible du poste (utilisez pour cela un cable de 40 cm maximum type CA-2C PRESIDENT). b) Réglage du Tos:
• Amenez le poste sur le canal 20, positionnez le commutateur du Tos-mètre en position CAL (calibrage).
• appuyez sur la pédale du micro pour passer en émission,
• amenez l'aiguille sur l'index à l'aide du bouton de calibrage,
• basculez le commutateur en position SWR (lecture de la valeur du TOS). La valeur lui sur le vu-mètre doit être très proche de 1. Dans le cas contraire, réajustez votre antenne jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable),
• Il est nécessaire de recalibrer le TOS-mètre, entre chaque opération de réglage de l'antenne.

Maintenant, votre poste est prêt à fonctionner.

Utilisation :

Ce commutateur permet d'allumer et d'éteindre le poste.

2) Volume :

Pour augmenter le volume sonore, tournez ce bouton dans le sens des aiguilles d'une montre.

3) Squeelch :

Permet de supprimer les bruits de fond indésirables en l'absence de communication. Tournez le bouton du

squelch dans le sens des aiguilles d'une montre jusqu'au point exact où tout bruit de fond disparaît. C'est un réglage à effectuer avec précision, car mis en position maximum dans le sens des aiguilles d'une montre, les signaux les plus forts peuvent être perçus. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le comportement d'écoute.

4) Afficheur :

Affiche le canal en cours.

5) Indicateur d'émission :

S'allume lorsqu'on appuie sur la pédale du micro (8) pour passer en émission.

6) Sélection de CANAUX :

Ces deux touches «CH▼» et «CH▲» accessibles sur la face avant, permettent d'effectuer une montée ou une descente des canaux.

8) Pédale d'emission

• Canaux
• Modes de modulation
• Gamme de fréquences
• Impédance d'antenne
• Tension d'alimentation
• Dimensions (en mm)
• Poids
• Accessoires inclus

40 AM : de 26.965 MHz à 27.405 MHz : 50 ohms 13.2V 115 (L) x 200 (P) x 40 (H) 0,600kg : 1 microphone «électret» et son support, 1 support de montage, vis de fixation.

2) Émission :

• Tolérance de fréquence
• Puissance
• Émissions parasites
• Réponse en fréquence
• Puissance émise dans le canal adj.
• Sensibilité du microphone
• Distorsion maximale du signal modulé

+/-300Hz

inférieures à 4 nW (-54 dBm) 300 Hz à 3 kHz inférieure à 20 W 10 V 2.5%

3) Réception :

• Sensibilité maxi à 20 dB SINAD
• Réponse en fréquence
• Sélectivité du canal adj.
• Puissance audio maxi Sensibilité du squelch Taux de réj. fréq. image Taux de réjection fréq. intermédiaire.

0.5μV -113dBm 300 Hz à 3 kHz 70 dB 3W ajustable, < 1 mV - 47 dBm 80 dB 80 dB

GUIDE de dépannage:

1) VOTRE POSTE N'ÉMET PAS OU VOITRE ÉMISSION EST DE MAUVAISE QUALITE :

• Vérifiez que l'antenne soit correctement branchée et que le TOS soit bien réglé.
• Vérifiez que le micro soit bien branché.

2) VOTRE POSTE NE REÇOIIT PAS OU VOTRE RÉCEPTION EST DE MAUVAISE QUALITE :

• Vérifiez que le niveau du squelch soit correctement réglé.
• Vérifiez que le bouton Volume soit réglement à un niveau convenable.
• Vérifiez que le micro soit branché.
• Vérifiez que l'antenne soit correctement branchée et le TOS bien réglé.

3) VOTRE POSTE NE S'ALLUME PAS :

• Vérifiez votre alimentation.
• Vérifiez qu'il n'y ait pas d'inversion des fils au niveau de votre branchement.
• Vérifiez que l'interrupteur POWER soit bien activée.

E) COMMENTÉMETTRE OU RECEVOIR UNMESSAGE?

Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).

Choisissez votre canal.

Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station».

Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d'appel (19, 27), et que la communication est établie avec votre interlocuteur, il est d'usage de demander un autre canal disponible afin de ne pasencer brer le canal d'appel.

Au fil de l'utilisation de votre TX, vous découvrez parfois un langage particulier employé par certains cibistes. Afin de vous aider à comprendre, vous trouverez ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés. Toutefois, il est évident qu'un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C'est la raison pour laquelle les termes que vous lirez ci-dessous sont disponibles à titre indicatif, mais ne sont pas à utiliser de façon formelle.

ALPHA LIMA	: Amplificateur linéaire
BAC	: Paste CB
BASE	: Station de base
BREAK	: Demande de s'intercaler, s'interrompre
CANNE A PÉCHE	: antennae
CHEERIO BY	: Au revoir
CITY NUMBER	: Code postal
COPIER	: Écouter, capter, recevoir
FIXE MOBILE	: Station mobile arrêtée
FB	: Fine business (bon, excellent)
INFERIEURS	: Canaux en-dessous des 40 canaux autorisés (interdits en France)
MAYDAY	: Appel de détresse
MIKE	: Micro
MOBILE	: Station mobile
NÉGatif	: Non
OM	: Opérateur radio
SUCETTE	: Micro

SUPÉRIEURS : Canaux au-dessus des 40 canaux autorisés (interdits en France).. TANTE VICTORINE : télévision TONTON : Amplificateur de puissance TPH : Téléphone TVI : Interférences TV VISU : Se voir VX : Vieux copains WHISKY : Watts WX : Le temps XYL : L'épouse de l'opérateur YL : Opéatrice radio 51 : Poignée de mains 73 : Amitiés 88 : Grosses bises 99 : Dégager la fréquence 144 : Polarisation horizontale, aller se coucher 318 : Pipi 600 ohms : le téléphone 813 : Gastro liquide (apéritif)

Code «q»:

QRA : Emplacement de la station QRA Familial : Domicile de la station QRA PRO : Lieu de travail QRB : Distance entre 2 stations QRD : Direction QRE : Heure d'arrivée prévue QRG : Fréquence QRH : Fréquence instable QRI : Tonalité d'émission QRJ : Me receivez-vous bien ? QRK : Force des signaux (R1 à R5) QRL : Je suis occupé QRM : Parasites, brouillage QRM DX : Parasites lointains QRM 22 : Police QRN : Brouillage atmosphérique (orages) QRO : Fort, très bien, sympa

QRP : Faible, petit QRPP : Petit garçon QRPPette : Petite fille QRQ : Transmettez plus vite QRR : Nom de la station QRRR : Appel de détresse QRS : Transmettez plus lentement QRT : Cesse les émissions QRU : Plus rien à dire QRV : Je suis prêt QRW : Avisez que j'appelle QRX : Restez en écoute un instant QRZ : Indicatif de la station : par qui suis-je appelé? QSA : Force de signal (S1 à S9) QSB : Fading, variation QSJ : Prix, argent, valeur QSK : Dois-je continuer la transmission ? QSL : Carte de confirmation de contact QSO : Contact radio QSP : Transmettre a... QSX : Voulez-vous écouter sur... QSY : Dégagement de fréquence QTH : Position de station QTR : Heure locale

CANAUX d'appel :

27 AM : appel général en zone urbaine 19 AM : routiers 9 AM : appel d'urgence 11 FM : appel d'urgence

Conditions générales de garantie

Ce poste est garanti 2 ANS pièces et main d'œuvre dans son pays d'achat contre tout vice de fabrication reconnu par notre service technique. Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d'en perdre le bénéfice.

• Pour être valable, la garantie doit nous être retournée au plus tard 1 mois après l'achat.
• Détacher après l'avoir fait remplir la partie ci-contre et la retourner dûment complétée.
• Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société.
• Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer.
• Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder.
• Ne pas ralier l'installation de vaue appareil sans avoir lu ce manuel d'instructions.
• Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie.

Ne sont pas couverts :

• Les dommages causés par accident, choc ou emballage insuffisant.
• Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dus à une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc...)
• La garantie ne peut être prorogée par une immobilisation de l'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pièces détachées.
• Les interventions ayant modifiées les caractéristiques d'agrément, les réparations ou modifications effectuées par des tiers non agréés par notre Société.

Si vous constatez des défauts de fonctionnement :

• Vérifier l'alimentation de votre appareil et la qualité du fusible.
• Contrôlez les différents branchements : jacks, prise d'antenne, prise du microphone...
• Assurez-vous de la bonne position des différents réglages de votre appareil: gain micro en position maxi, squelch au minimum, commutateur PA/CB, etc...
• En cas de non prise en charge au titre de la garantie, l'intervention et la réexpédition du matériel seront facturées.
• Cette partie doit être conservée même après la fin de la garantie et si vous revendriez cette poste, donnez-la au nouveau propriétaire pour le suivi S. A. V.
• En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui déterminera la conduite à tenir.
• Dans le cas d'une intervention hors garantie, un devis sera établi avant toute réparation jugée onéreuse par rapport à la valeur du matériel.

Vous venez de faire confiance à la qualité et à l'expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N'oubliez pas de nous retourner la partie droite de ce bon de garantie, c'est très important pour vous car cela permet d'identifier votre appareil lors de son passage éventuel dans nos ateliers. Quant au questionnaire, son objectif est de mieux vous connaître et ainsi en répondant à vos aspirations, nous oeuvrerons ensemble pour l'avenir de la CB.

Date d'achat :

Type : radio CB BILLY

N° de série :

SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE

Questionnaire CB confidentiel

Groupe PRESIDENT ELECTRONICS

SERVICE DES GARANTIES Route de SETE - BP 100 34540 BALARUC - FRANCE

Date d'achat :

Type : radio CB BILLY

N° de série :

SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE

Nom.. Prénom

Adresse

Ville..... Code postal.. Téléphone

Depuis quand faites-vous de la CB ?

Qu'aviez-vous comme poste auparavant ?

Quelle marque d'antenne utilisez-vous?

Quelles sont les raisons de votre achat ?

Info route

Convivialité Technique

Assistance radio Autres

Allez-vous l'installer en fixe ou en mobile

Surquely ped vehicule allez-vous l'installer

Auto Véhicule utilitaire Poids lourd

Êtes-vous affilié à une fédération ?........ ou à un Club ?.........

Quels magazines de CB lisez-vous ?

Avez-vous d'autres lectures?

Quels sont vos loisirs?

Quelle est votre tranche d'âge?

• de 20 20/30 30/40

40/50 50/60 +de60

Quelle est votre profession?

sans profession employé ouvrier

chauffeur agriculteur et diant

cadre prof. libérale

Jean-Gilbert MULLER Directeur Général General Manager Director General Geschäftsführer

Nous, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE, We, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE, Nosotros, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE, Wir, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE,

Marque / Brand / Marca / Marke : PRESIDENT Modèle / Model / Modelo / Modell : BILLY

Fabriqué / Manufactured / Fabricado / Heureux aux Philippines / in the Philippines / en las Filipina

est conforme aux exigences essentielles de la Directive 1999/5/CE (Article 3) transposées à la législation nationale, ainsi qu'aux Normes Européennes suivantes: is in conformity with the essential requirements of the Directive 1999/5/CE (Article 3) adapted to the national law, as well as with the following European Standards: es conforme à las exigencies esenciales del article 3 de la Directiva 1999/5/CE transpuestos à la législation nacional, ainsi comme a las Normas Europeas suivantes : in Konformität ist mit den wesentlichen Anforderungen der R & TTE Richtlinie 1999/5/CE (Artikel 3) auf die nationale Gesetzen umgestellt, wie mit den folgenden europäischen Normen:

EN 300 433-2 : v1.1.2 (2000) / EN 301 489-13 v 1.2.1 (2002) / EN 60215 (1996)

Balaruc, le 21/05/2001

Pays dans lesquels il existe des limitations particulières (Licence ^1 / Registre ^2 / seulement du canal 4 à 15^3 )

Pays dans lequel la réglementation nationale autorise une puissance d'émission supérieure à la limite établie dans la norme harmonisée, précisée dans le quatrième paragraphe de la préface de la norme harmonisée EN 300 433.
