Produkttyp	CB-Funkgerät
Marke	PRESIDENT
Modell	BILLY
Kanäle	40 (AM)
Frequenzbereich	26,965 MHz bis 27,405 MHz
Antennenimpedanz	50 Ohm
Betriebsspannung	13,2 V (12 V Nennspannung)
Abmessungen (B x T x H)	115 x 200 x 40 mm
Gewicht	0,600 kg
Mitgeliefertes Zubehör	Elektretmikrofon mit Halterung, Montagehalterung, Befestigungsschrauben
Hauptfunktionen	Lautstärke, Rauschsperre, Kanalwahl, Sendeanzeige, Kanaldisplay
Sendeleistung	4 W (max.)
Empfangsempfindlichkeit	0,5 µV (20 dB SINAD)
Nachbarkanal-Selektivität	70 dB
Stromversorgung	12 V DC, Verpolungsschutz
Sicherung	2 A
Pflege und Reinigung	Feuchtigkeit und Stöße vermeiden. Mit einem weichen, trockenen Tuch reinigen.
Sicherheit	Niemals ohne angeschlossene Antenne senden. Vor Inbetriebnahme unbedingt das SWR einstellen. Sicherung nicht durch ein Modell mit anderem Wert ersetzen.
Ersatzteile und Reparatur	2 Jahre Garantie auf Teile und Arbeit. Für Eingriffe den Händler kontaktieren.
Allgemeine Informationen	CB-Funkgerät der ersten Generation, kompatibel mit PRESIDENT-Zubehör. Mobiler oder stationärer Einsatz.

Häufig gestellte Fragen - BILLY PRESIDENT

Was ist das SWR und warum ist es wichtig, es einzustellen?

Das SWR (Stehwellenverhältnis) misst die Anpassung zwischen Antenne und Sender. Eine falsche Einstellung kann den Leistungsverstärker zerstören. Es sollte für einen optimalen Betrieb zwischen 1 und 1,8 liegen.

Wie schließe ich die Stromversorgung an ein 24V-Fahrzeug an?

Verwenden Sie einen 24/12V-Konverter (Typ PRESIDENT CV 24/12) zwischen der Fahrzeugbatterie und dem Funkgerät. Niemals direkt an 24V anschließen.

Was tun, wenn mein Funkgerät nicht angeht?

Überprüfen Sie die Stromversorgung (Batterie, 2A-Sicherung), den Verpolungsschutz und den POWER-Schalter in Position ON.

Wie stelle ich die Rauschsperre richtig ein?

Drehen Sie den SQUELCH-Regler im Uhrzeigersinn, bis das Rauschen verschwindet. Eine zu starke Einstellung kann schwache Signale unterdrücken.

Welche Kanäle werden für Notrufe empfohlen?

Kanal 27 (AM) für allgemeine Rufe im Stadtgebiet, Kanal 19 (AM) für LKW-Fahrer, Kanal 9 (AM) und 11 (FM) für Notrufe.

Wie installiere ich eine mobile Antenne?

Wählen Sie einen Platz mit guter Massefläche (Dach, Kofferraum). Halten Sie Abstand zu Karosseriesäulen. Schließen Sie die Antenne an, bevor Sie senden. Verwenden Sie eine einstellbare Antenne zur SWR-Anpassung.

Was bedeutet der Code 'QRM'?

Im Q-Code bedeutet 'QRM' 'Störungen' oder 'Interferenzen'. Wird verwendet, um Störungen zu melden.

Kann ich die Sicherung durch einen anderen Typ ersetzen?

Nein, verwenden Sie ausschließlich eine 2A-Sicherung. Eine Sicherung mit anderem Wert kann das Gerät beschädigen.

Wie teste ich meine Sendefunktion?

Drücken Sie die Mikrofontaste und sagen Sie 'Achtung Stationen für einen TX-Test'. Warten Sie auf eine Antwort 'Laut und klar, Station' zur Bestätigung.

Wie lange ist die Garantiezeit?

2 Jahre Teile und Arbeit, gültig im Kaufland. Senden Sie den Garantieschein innerhalb von 1 Monat nach Kauf zurück.

BEDIENUNGSANLEITUNG BILLY PRESIDENT

BEURTEILUNG DER EMPFANGSQUALITÄT 31

CB-KANÄLE UND IHRE FREQUENZEN 33

KONFORMITÄT SERKLÄRUNG 34

Espanol

eutsch

ATTENTION!

Bevor Sie das Gerät benutzen geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker B auf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellenverhältnis einzustellen (SWR). Sonst ist das Risiko den Veränder zu zerstären, was nicht von der Garantie anerkannt wird.

Dieses Gerät ist garantiert im Land des Ankaufs.

Willkommen in der fascinierenden Welt des CB-Funks und herzlichen Glückwunsch zu Ihr dem CB-Funkgerät PRESIDENTBILLY. Sie haben sich damit für einkomfortables Spitzengerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzen laßt. Weitere Kennzeichen sind einfache Bedienbarkeit und robuster Aufbau.itte lesen sie diese Bedienungsanleitung sorgfältig durch, damit sie alle Möglichkeit ihren Ihres PRESIDENT BILLY optimal nutzen konnen. Beachten Sie besonders die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und weitere schöne Funk-Kontakte mit ihrem PRESIDENT BILLY!

A) INSTALLATION:

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wahlen Sie zur Montage einen Platz, an dem sich das Funkerat einfach installieren und bedienden laßt.
b) Wahlen Sie einen Platz, von dem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.
c) Achten Sie darauf, daß sich alle Kabel und Verbindungsleitungen ohne Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Nähe der Heizung führen!
d) Befestigen Sie an geeigneter Stelle den Montagebürger (1) (s. Abb. auf der nachsten Seite) mit den selbstschneidenden Schrauben (2) (Durchmesser des Bohrloches: 3,2mm). Vergewissen Sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montagebürger soll eine ihrer passenden Stelle angebracht werden, die einen festen, sicheren und möglichst erschüttungsfreien Sitz des Funkgerätes erlaubt.
e) Wahlen Sie für die Mikrofonhalterung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkgerät nicht stört.

• Hinweis: Wenn für den Einbau des Funkgerätes so weniger Platz zur Verfügung besteht, daß der Laufsprecher (am Boden des Funkgerätes: D) in seiner Abstrahlung befindiert wird, sollen den Sie einen externen Mobil-Laufsprecher aus dem PRESIDENT-Zubehörprogramm montieren. Diese wird an die Buchse EXT.SP auf der Rückseite des Funkgerätes angeschlossen, wobei der interne Laufsprecher automatisch abscheltet.

2) ANSCHLUSS DER ANTENNE:

a) Wahl der Antenne:

• Auch im CB-Funk gilt: je better die Antenne,esto groisser die Reichweite der Station.Trefen Sie die entsprechende Wahl nach den folgenden Empfehlungen!

b) Mobilantenne:

Die Mobilantenne wird an der Stelle des Wagens mit der größten Metalunterfläche montiert - möglichstweit entfert von Windschutzscheibe und Rücklichtern.
- Falls schon eine Mobilfunkantenne montiert ist, so sollente die CB-Antonne unterhalb von dieser montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen.
- Abgestimmte Antennen sollenn nur auf einer groBen Metallunterfläche montiert werden, beispielsweise auf dem Wagendach oder auf dem Kofferraumdeckel.
- Der schwenkbare Montagebürger erlaubt den Einbau an denen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.

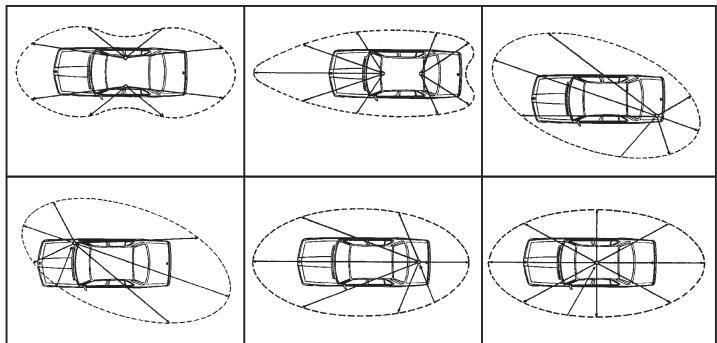

ANTENNNEN-DIAGRAMM

• Wenn Sie für die Antenne ein Loch in die Karosserie bohren, muß hierzu evtl. das Blech plan geschirmgelt werden, damit Befestigungsschraube und Dichtung gut sitzen!
• Führn Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)
• Befestigen Sie das Antennenkabel am Anschluß (B).

c) Feststations-Antenne:

• Mit einer Feststations-Antonne erreichen Sie mit ihrem Funkerat die maximaire Reichweite. Bei Außenantenen müssen Sie unbedingt die einschlögigen VDE-Bestimmungen (Blitzschutz!), der Statik und des Baurechtes beachten! Ambesten, Sie lassten die Antennenanlage in thisem Fall von einem Fachmann montieren! Im PRESIDENT-Zubehörprogramm finden Sie eine Auswahl auch von Feststations-Antennen.

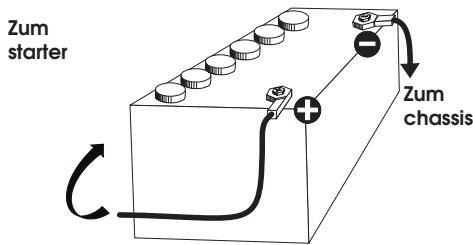

3) STROMVERSORGUNG:

Ihr Funkerat wird mit einer Gleichspannung von max. 13,2 Volt versorgt. Es ist mit einem Verpolungsschutz ausgestattet. Vergewissem Sie sich trotzdem vorher der richtigen Polarität!

Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei alteren Volkswagen kann auch durch der Plussol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordspannung nicht 12V, sondern 24V beträgt (A). Fragen sie im Zweifelsfall ihre Fachwerkstatt!

Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:

a) Ihr Funkerat wird mit einem Kabel zur Stromversorgung geleifert, in das eine 2 A Sicherung eingeschleift ist. Die rote Leitung des Kabels wird am Pluspol, die Schwarze am Minuspol der Fahrzeugbatterie angeschlossen.

b) Schlieben Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluß z.B. am Zigarettenanzünder wurde das Funkerat nach Ausschäften der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verlegen Sie das Stromversorgungskabel so im Auto, daß es möglichst weniger Störungen von der Zündanlage aufnehmen kann. Schlieben Sie die freienden Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
d) Schlieben Sie die freien Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13,2V DC auf der Rückseite des Funkgerätes.

ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursache findsen und beseitigen, b) nur durch eine Sicherung mit ebenfls 2 A ersetzen!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):

a) SchlieBen Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihres Funkgerätes an.
b) Schlieben Sie eine CB-Antenne an den Anschluß ANT auf der Rückseite des Funkgerätes an.
c)Den Regler SQUELCH fur hochste Empfindlichkeit auf den linken Anschlag drehen. Lautstärkeregler VOLUME auf eine angenehme Lautstärke drehen.
d) Wechseln Sie zu Kanal 20, indem Sie am Abstimmknopf drehen.

5) ABGLEICH DER ANTENNE AUF NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):

ACHTUNG: Vor der ersten Inbetriebnahme mösen Sie ihre Antennen auf das niedrigste Stehwellenverhältnis abstammen. Die Antenne sollte damit möglichst frei stehen und bereits in ihrer endgültigen Position montiert sein.

* Abstimmung mit einem externen SWR-Mefer (bei als Zubehör erhältlich)

a) An Stelle des eingebauten SWR-Meters können Sie auch ein externes SWR-Meter einsetzen, beisplesiweise das TOS-1 SWR-Meter. Ein externes SWR-Meter wird in die Antennenzuleitung zwischen Funkgerät und Antenne eingeschleift. Verwendten Sie hierfür nur die Passend konfektionierten Koaaxialkabel!

(PRESIDENT CA-2C).

b) Da es unterschiedliche Typen externer SWR-Meter mit entsprechender Bedienung gibt (s. deren Bedienungsangleitung). hier nur ein paar generelle Hinweise:
- Schalten Sie zum Abstommen Ihr Funkerat auf Kanal 20, die Mitte des CB-Bereiches.
- Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.
- Eichen Sie das exter SWR-Meter nach dessen Bedienungsanleitung.
- Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedrigstes SWR vor.
- Auch hier gilt: Je niedriger das SWR, besoin better die Antennenanpassung. Ideal ist ein SWR-Wert von 1. Werte zwischen 1 und 1,8 sind noch akzeptabel.

Nach der Abstimmung der Antenne ist ihre CB-Funkstation betriebs-bereit!

B) BEDIENUNG:

1) POWER:

In Position "ON" des Schiebeschalters ist das Gerät eingeschaltet; die Kanalanzeige leuchtet. In Position "OFF" des Schiebeschalters ist das Gerät ausgeschaltet; die Kanalanzeige erlischt.

2) VOLUME:

Mit dem Lautstärkeregler konnen Sie die Lautstärke je nach Feldstärke der empfangenen Station und nach Umgebungsgeräuschen einstellen.

3) SQUELCH:

Die Rauschspere dient vorrangigz zur Unterrückung von störendem Rauschen bei freiem Kanal oder in Sendepausen. Der Regler ist durch Drehen so

einzustellen, daß das Rauschen bei freiem Kanal gerade aufhört. Ein Weiterdrehen des Reglers verringgert die Empfindlichkeit des Geräteempfängers.

4) LED-KANALANZEIGE:

Digitale Anzeige des eingestellen Funkkanals durch rote

Leuchtziffern. Das Gerät sollte so positioniert werden, daß die Ziffern gut lesbar sind.

5) TX:

Die Sendeanzeige leuchtet auf, solange das Gerät durch Drücken der Sendetaste (8) auf Senden geschalteit ist.

6) CHANNEL:

Durch Drucken der Tasten (rechte Taste aufsteigend, linke Taste absteigend) wird der Funkkanal Weitergeschaltet. Bei aufsteigender Kanalschaltung folgt nach Kanal 40 automatisch wieder Kanal 1 und umgekehr.

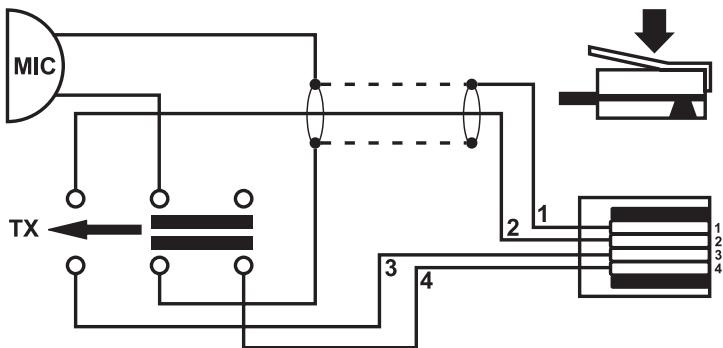

7) MIKROFONANSCHLUSS:

Den Western-Mikrofonstecker (millionenfach bewährt) hineinstecken, bis er fest arretiert ist. Zum Herausnehmen des Steckers den Arreterungsnippel drücken.

8) SENDETASTE:

Zum Senden diese Taste drücken, solange gesprochen wird.

9) MONTAGEBÜGEL:

Dient zum Befestigen des Gerätes. Montagebeispiele siehe Skizzen. Verwenden Sie für die sichere Befestigung alle mitgelieferten Schrauben.

Bei nicht ausreichend fester und stabiler Montage vibriert das Gerät später zu stark, was langfristig zu Beschädigungen führen kann.

Hinweis: Direkte Sonneneinstrahlung und die Nähe zu Heizungsauslüssen vermeiden, da das Gerät unter Umständen zu stark erwartet wird und Schadennehmen können!

Achtung: Bei Fahrzeugmontage darauf auf achten, daß bei Unfallen kein Körperbereich gefährdet ist!

10)ANT:

Dient zum Anschluß der CB-Mobilfunkantenne über einen PL-Stecker. Nur mit einer richtig angeschlossenen und genau abgestimmten Funkantenne kann das Funkerat seine volle Leistung entwickeln.

Achtung: Das Gerät nicht in Betriebnehmen, wenn an diese Buchse keine Antenne angeschlossen ist!

11) POWER:

Stromversorgungskabel zum Anschluß des Funkgerätes an das 13,2 V-Bordnete eines Fahrzeugs. Der angeschlossene Stecker paßt in handelsübliche Zigarettenanzünder-Steckdosen.

Achtung: Unbedingt auf die richtige Polarität achen: das rote Kabel muß an den Plus-Pol des Bordnetzes angeschlossen werden, das schwarze Kabel an Minus (Masse)!

12)BEFESTIGUNGS-DREHSCHRAUBEN (2 Stuck):

Die 2 groBen Drehschrauben arretieren das Gerät im Montagebügel und

ermöglich eine variable Positionierung zum Benutzer.

Hinweis: Auf sichere Befestigung des Geräts achten; mit Gefühl festdrehen!

C) TECHNISCHE DATEN:

1) ALLGEMEIN:

• Kanäle
• Betriebsart
• Frequenzbereich
• Antennen-Impedanz
• Versorgungsspannung
• Abmessungen (mm)
  Gewicht
• Lieferumfang

：40
AM
from 26.965 MHz to 27.405 MHz
: 50 ohms
13.2V
115(B)×200(H)×40(T)
0.6kg
: Elektret-Mikrofon mit Halterung, Montagebürger, Drehschrauben

2)SENDETEIL:

• Frequenzstabilität
• Sendeleistung
• Nebenwellen
• Frequenzgang
• Nachbarkanalleistung
• Mikrofon-Empfindlichkeit
• Klirrfaktor

• Empfindlichkeit (20 dB sinad)
• Frequenzgang

0.5 V - 113 dBm (AM)
300Hz-3kHzAM

• Nachbarkanal-Selection : 70 dB
• NF-Ausgangsleistung : 3 W
• Squelch-Empfindlichkeit : einstellbar,< 1 mV - 47 dBm
• Spiegelfrequenzunterrückung : 80 dB
• ZF-Unterdrückung : 80 dB

D) BEI PROBLEMEN:

1) SIE KÖNNEN NICT ODER NUR IN SCHLECHTER QUALität SENDEN:

• Prufen Sie das Stehwellenverhältnis Ihrer Antennes sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Prüfen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Wenn Sie die Sendetaste am Mikofof drücken, muß die Anzeige TX leuchten und Ihr Funkgerät senden. Lassen Sie die Taste wieder los, so muß diese Anzeige erlöschen, und Ihr Funkgerät wieder auf Empfang schaffen.

2) SIE ERHALTEN Auf IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

• Stellen Sie den Regler SQUEELCH richtig ein!
• Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Lautstärke.
• Prüfen Sie,ob das Mikofoń richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Prüfen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Vergewissem Sie sich, daß Sie die selbst Betriebsart (AM oder FM) wie Ihr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschaltet?
• Prüfen Sie, ob Sie die Anschlüsse für Plus (= ROT) und Minus (= Schwarz) vertauscht haben! Wechseln Sie in thisem Fall die Anschlüsse.

E) TIPS FÜR DEN FUNKVERKEHR:

Um einen ungestörten Funkverkehr zu genießen, sollen den sie die folgenden sechs Regeln des CB-Funks beherzigen:

1. Nach dem Einsatz des Gerätes immer zuerst horen, ob der eingestellte Kanal frei ist.
2. Dazu die Rauschspere öffnen, um schwachere Stationen nicht zu überhoren.
3. Nur wenn der Kanal völlig frei ist, den eigenen Anruf starten.
4. Immer nur kurz rufen.
5. Nach jedem Anruf sorgfällig horen, ob eine Station antewortet. Erst dann den Anruf wiederholen.
6. Nach jedem Durchgang der Gegenstation immer erst einige Sekunden Pause halten, bevor man selbst spricht, damit sich auch andere Stationen melden können ().

Anrufkanäe: Empfohlen werden die folgenden Anrufkanäe:

Kanal 4 als Anrufkanal in AM,

Kanal 9 als Notrufkanal

Abweichungen hiervon sind selbstverständlich möglich.

Bei schlechten Verbindugen oder starken Störungen ist es*häufig problematisch, schwer zu verstehende Worte wie Eigennamen und Städtenamen fehlerlos zu übermitteltn.

Hier hilft das Internationale Buchstabieralphabet weiter, das auch im Luftverkehr (ICAO) und der NATO eingestzt wird:

F) BEURTEILUNG DER EMPFANGSQUALität:

Um dem jeweiligen Geschäftspartner eindeutig sagen zu konnen, wir stark und klar man ihn empfängt, verwendet man die Ziffern des R/S-Codes. Dabei steht der R-Wert für die Verständlichkeit («Lesbarkeit») und der S-Wert («Santiago») für die Empfangs-bzw. Lautstärke der Gegenstation.

Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englischsprachigen Bezeichnungen «readability» (= Lesbarkeit) und «signal strength» (= Signalstärke).

INTERNATIONAL PHONETIC ALPHABET:

A Alpha
B Bravo
C Charlie
D Delta

U Uniform
V Viertum hörbar
2 sehr schwach hörbar
3 schwach hörbar
4 ausreichend hörbar
5 ziemlich guth horbar
6 gut hörbar
7 mäBig stark hörbar
8 stark hörbar
9 sehr stark hörbar

R = Lesbarkeit

1 nicht lesbar, unverständlich

2 zeit-oder teilweise lesbar
3 schwer lesbar
4 lesbar, verstandlich
5 gut lesbar

ABKÜRZUNGEN:

Auch der CB-Funk kennt eine «Fachsprache», die mit vielen Fachwörtem durchsetzt ist, die z.B.aus dem Amateurfunk und dem professionellen Funkverkehr entleht sind. Sie dieren zumeist der schnellen und eindeutigen Nachrichten-übermittlung auch in solchen Fällen, in denen die Übertragung schwierig bzw. gestört ist. Nachfolgend eine Auflistung gebrächlicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:

Brea Momentitte,itte warten,mochte mitsprechen

Cheerio Aufwiederhoren
CQ : allgemeiner Anruf
CL : Ende des Funkverkehrs, Station wird abgeschaltet
DX Funkverbindung über große Entfernung
Fading : Signal schwankt
HI Ich lache
Mike Mikrofon
Mull Storungen
Negative :have nicht verstanden,nein
OK : verstanden, richtig, in Ordnung
Roger Ich habenverständen,alles einwandfrei empfangen

Skip Funkrufname
Standby : Auf Empfang bleiden
Stereo Zwei Stationen senden gleichzeitig
TVI :Fernsehstorungen
UFB : ganz ausgezeichnet, sehr gut
VY : vielse,sehr,sehrviele
WX : Wetter, Temperature
YL : Fräulein, Frau, weiblicher CB-Funker
55 vielErfolg,allesGute
73 Grube
88 : Liebe und Kusse (als herzlichen GruB an eine YL)
99 Verschwinde!Räume den Kanal.

Q-GRUPPEN:

Beim CB-Funkverkehr werden sehr früig Abkürzungen verwendet. Viele von ihren wurden aus dem international verbindlichen Q-Code übernommen, der auch im Seefunk oder im Amateurfunk Anwendung findet. Mit diesen Drei Buchstaben-Kurzeln halten sich schnell Informationen vermitteltn. Da besonders «CB-Neulinge» mitunter diese Abkürzungen nicht kennen, haben wir die gebrachtegen einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der nachsten Seite erläutert:

QRA : Mein Stationsname ist...
QRG : Frequenz, Betriebskanal
QRL : Beschäftigung, Arbeitsplatz
QRM Störung durch andere Stationen
: Atmospheric Störungen
QRP : Arbeitsen mit geringer Leistung
QRT : Ende des Funkverkehrs
QRU : Es liegen keine weiteren Nachrichten mehr vor.
QRV : Sende- und empfangsbereit
QRX : Unterbrechung des Funkverkehrs, Pause,itte warten
QRZ : Sie werden gerufen, Anruf von einer bestimmten Station
QSB : Schwankungen der Feldstarke, Schwund, Fading
QSL : Empfangsbestätigung
QSO : Funkverbindung, Geschäch über Funk
QSP Vermittlung zweier Stationen für eine dritte
QST : Durchsage an alle
QSY : Frequenzwechsel, Kanalwechsel
QTH Standort

TABLEAU DES FREQUENCES

BELEGUNG DER MIKRO-FONBUCHSE (sechspolig)

1 Masse

Masa

Ground

Masse

2 Modulation

Modulación

Modulation

Modulation

3 TX

TX

TX

TX

4 RX

RX

RX

RX

PQ//M_1 - E

Länder mit besonderen Beschränkungen (Lizenz ^1 / Register ^2 / nur Kanal 4 bis 15^3 )

	AT	BE	DK	FI	FR	DE	GR	IE	IT	LU	NL	PT	ES	SE	GB	IS	NO	CH	PL	CZ
Licence1	1	1				1	1		1				1	1	1			1		1
Register2												1							1
AM	1		1							1				1	1		1
AM only channels 4 to 153						1
BLU/SSB	1		1			1				1				1	1		1		1

Länder in denen die nationale Regelungen ein Sendeleistung zulassen die hoher ist als die von der harmonierte Norm festgelegte Toleranz, angezeigt in 4. Paragraph der Vorrede der harmonierten Norm EN 300 433.

AT

BE

DK

FI

FR

DE

GR

IE

IT

LU

NL

PT

ES

SE

GB

IS

NO

CH

PL

CZ

4W AM

✓

✓

12W pep BLU

✓

✓

九日

Groupe PRESIDENT ELECTRONICS

SIEGE SOCIAL/HEAD OFFICE - FRANCE - Route de SèteBP 100 - 34540 BALARUC

Site Internet : http://www.president-electronics.com

E-mail : [e-mail]

0281/05-01
