MODE D'EMPLOI

89 CAMBRIDGE AUDIO

Raccordement à un téléviseur ou à un projecteur 60 Raccordement à un téléviseur ou à un projecteur (DVI-D/DVD89 uniquement) 61 Raccordement à un téléviseur ou à un projecteur (HDMI/DVD89 uniquement)62 Commandes du panneau avant 65 Utilisation de l'écran de menu DVD 66 Utilisation de l'appareil68 Balayage progressif71 Réglages de l'écran 72 Utilisation73 DVD Audio 74 Utilisation de la télécommande (DVD85) 75 Utilisation de la télécommande (DVD89)76 Résolution des problèmes 77 Caractéristiques techniques 78 54 Lecteur de DVD

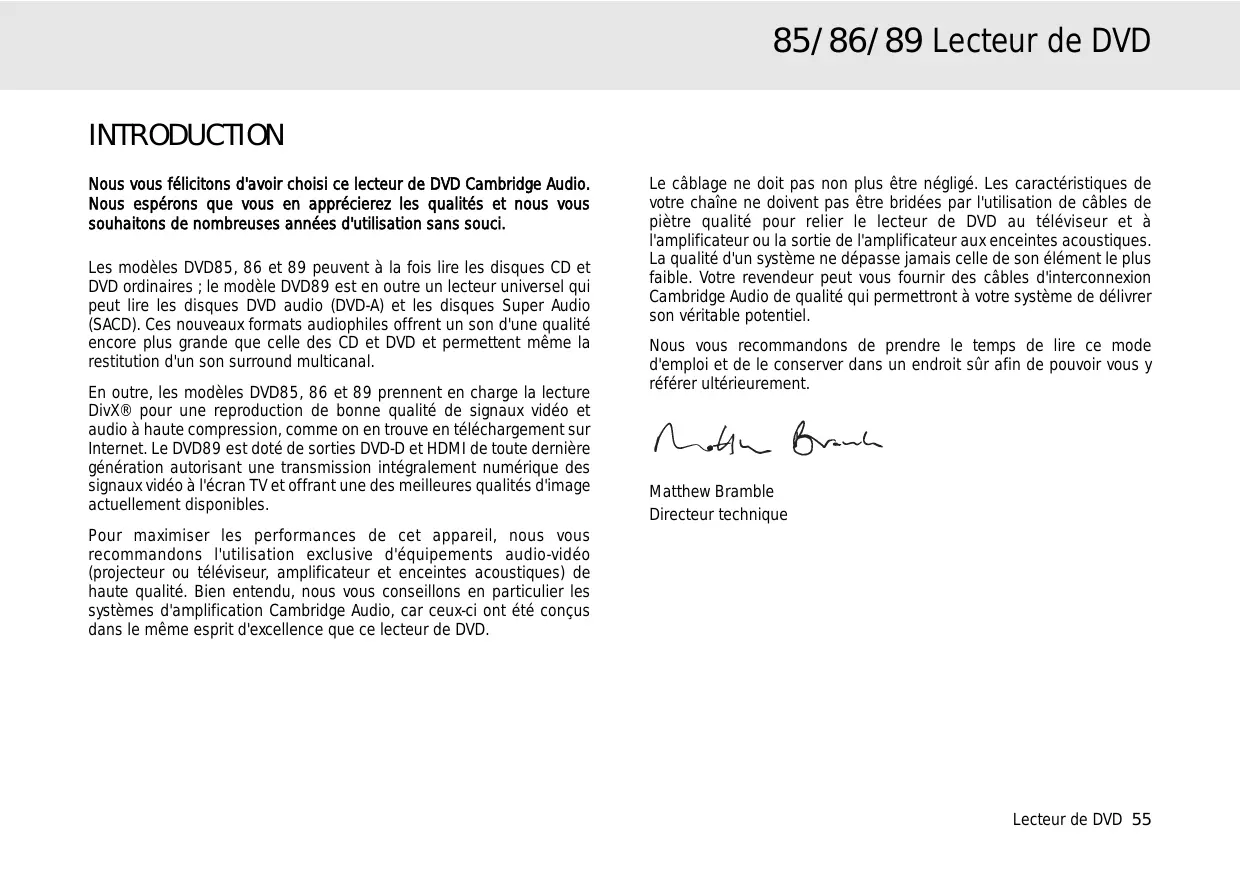

85/86/89 Lecteur de DVD INTRODUCTION Nous vous félicitons d'avoir choisi ce lecteur de DVD Cambridge Audio.

Nous espérons que vous en apprécierez les qualités et nous vous souhaitons de nombreuses années d'utilisation sans souci. Les modèles DVD85, 86 et 89 peuvent à la fois lire les disques CD et DVD ordinaires ; le modèle DVD89 est en outre un lecteur universel qui peut lire les disques DVD audio (DVD-A) et les disques Super Audio (SACD). Ces nouveaux formats audiophiles offrent un son d'une qualité encore plus grande que celle des CD et DVD et permettent même la restitution d'un son surround multicanal. En outre, les modèles DVD85, 86 et 89 prennent en charge la lecture DivX® pour une reproduction de bonne qualité de signaux vidéo et audio à haute compression, comme on en trouve en téléchargement sur Internet. Le DVD89 est doté de sorties DVD-D et HDMI de toute dernière génération autorisant une transmission intégralement numérique des signaux vidéo à l'écran TV et offrant une des meilleures qualités d'image actuellement disponibles.

Le câblage ne doit pas non plus être négligé. Les caractéristiques de votre chaîne ne doivent pas être bridées par l'utilisation de câbles de piètre qualité pour relier le lecteur de DVD au téléviseur et à l'amplificateur ou la sortie de l'amplificateur aux enceintes acoustiques.

La qualité d'un système ne dépasse jamais celle de son élément le plus faible. Votre revendeur peut vous fournir des câbles d'interconnexion Cambridge Audio de qualité qui permettront à votre système de délivrer son véritable potentiel. Nous vous recommandons de prendre le temps de lire ce mode d'emploi et de le conserver dans un endroit sûr afin de pouvoir vous y référer ultérieurement.

Directeur technique Pour une réparation sous garantie, veuillez contacter le revendeur Cambridge Audio agréé chez qui vous avez acheté ce produit. Si votre revendeur ne peut procéder lui-même à la réparation de votre produit Cambridge Audio, ce dernier pourra être envoyé par votre revendeur à Cambridge Audio ou à un service après-vente Cambridge Audio agréé. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent. Une preuve d'achat telle qu'une facture attestant que le produit est couvert par une garantie valable doit être présentée pour tout recours à la garantie. Cette garantie est annulée si (a) le numéro de série d'usine a été modifié ou supprimé de ce produit ou (b) ce produit n'a pas été acheté auprès d'un revendeur Cambridge Audio agréé. Pour confirmer que le numéro de série n'a pas été modifié ou que ce produit a été acheté auprès d'un revendeur Cambridge Audio agréé, vous pouvez appeler Cambridge Audio ou le distributeur Cambridge Audio de votre pays. Cette garantie ne couvre pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage impropre ou abusif, à la négligence, à un usage 56 Lecteur de DVD

commercial ou à une modification d'une partie quelconque du produit.

Cette garantie ne couvre pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opérée ou tentée par une personne quelconque étrangère à Cambridge Audio ou qui n'est pas revendeur Cambridge Audio ou technicien agréé, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour Cambridge Audio. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus " EN L'ÉTAT " ou " WITH ALL FAULTS ". LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT DE LA RUPTURE DE TOUTE GARANTIE EXPRESSE OU IMPLICITE CONCERNANT CE PRODUIT. SAUF DANS LA MESURE PRÉVUE PAR LA LOI, CETTE GARANTIE EXCLUT TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE DE QUELQUE SORTE QUE CE SOIT, Y COMPRIS, SANS LIMITATION, LA GARANTIE RELATIVE À L'APTITUDE DU PRODUIT À ÊTRE COMMERCIALISÉ ET À ÊTRE UTILISÉ DANS UNE APPLICATION PARTICULIÈRE. Certains pays et États des États-Unis n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicites. Par conséquent, les limitations ou exclusions cidessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifiques, outre d'autres droits qui varient d'État à État ou de pays à pays.

85/86/89 Lecteur de DVD CONSIGNES DE SÉCURITÉ

Vérification de la puissance de l'alimentation Pour votre propre sécurité, veuillez lire attentivement les présentes instructions avant de raccorder cet appareil au secteur. Vérifiez la tension d'alimentation à l'arrière de l'appareil. Si la tension de l'alimentation secteur n'est pas identique, contactez votre revendeur. Cet appareil est conçu pour fonctionner exclusivement avec une alimentation en courant électrique correspondant aux caractéristiques de tension et de type indiquées sur le panneau arrière. Toute autre alimentation en courant peut endommager l'appareil. Cet appareil doit être éteint s'il n'est pas utilisé. En outre, il ne doit être utilisé que s'il est raccordé à la terre. Afin de réduire le risque de choc électrique, n'ouvrez pas l'appareil (capot ou panneau arrière). L'appareil ne contient aucune pièce nécessitant l'intervention de l'utilisateur. Pour toute réparation, adressez-vous à un technicien-réparateur qualifié. Si le cordon d'alimentation est muni d'une fiche moulée, l'appareil ne doit être utilisé que si le porte-fusible en plastique est en place. Si vous perdez le porte-fusible, vous devrez commander la pièce adéquate auprès de votre revendeur Cambridge Audio.

Ce produit est conforme aux directives européennes relatives à la basse tension (73/23/CEE) et à la compatibilité

électromagnétique (89/336/CEE) dans le cadre d'une utilisation et d'une installation conformes à ce mode d'emploi. Par respect des normes de conformité, seuls les accessoires Cambridge Audio doivent être utilisés avec ce produit. Pour tout entretien ou toute réparation, veuillez vous référer à un technicien qualifié. La poubelle à roulettes barrée d'une croix est le symbole de l'Union européenne indiquant la collecte séparée des appareils et dispositifs électriques et électroniques. Ce produit contient des dispositifs électriques et électroniques qui doivent être réutilisés, recyclés ou récupérés, et qui ne doivent pas être jetés avec les déchets ordinaires non triés. Veuillez remettre l'appareil au revendeur agréé chez qui vous avez acheté ce produit, ou le contacter pour plus d'informations.

Le symbole de l'éclair terminé par une tête de flèche à l'intérieur d'un triangle est destiné à avertir l'utilisateur de la présence de " tensions dangereuses " sans isolation dans le boîtier de l'appareil qui peuvent être suffisamment élevées pour constituer un risque de choc électrique pour les personnes.

Le point d'exclamation à l'intérieur d'un triangle est destiné à avertir l'utilisateur de la présence d'instructions d'utilisation ou d'entretien importantes dans la documentation fournie avec cet appareil.

CONSIGNES DE SÉCURITÉ IMPORTANTES Prenez le temps de lire ces notes avant d'installer votre lecteur de DVD Azur.

Elles vous permettront de tirer le maximum de l'appareil et d'en prolonger la durée de vie. Nous vous conseillons de suivre toutes les instructions, de tenir compte de tous les avertissements et de conserver le mode d'emploi dans un endroit sûr afin de pouvoir vous y référer ultérieurement. Cet appareil appartient à la classe 1 et doit être branché sur une prise de courant raccordée à la terre. Ne désactivez pas les dispositifs de sécurité de la fiche polarisée ou avec tige de terre. La fiche polarisée possède deux broches, dont une est plus large que l'autre. La fiche à tige de terre possède deux broches ainsi qu'une tige de mise à la terre. La broche large ou la tige de terre contribuent à votre sécurité. Si la fiche fournie ne convient pas à la prise de courant, adressezvous à un électricien pour remplacer la prise de courant obsolète.

éteignez immédiatement l'appareil, débranchez-le du secteur et contactez votre revendeur.

Pour nettoyer l'appareil, passez un tissu non-pelucheux humide sur son boîtier. N'utilisez pas de produit de nettoyage liquide contenant de l'alcool, de l'ammoniaque ou un abrasif. N'actionnez pas d'aérosol au-dessus ou à proximité de votre lecteur de DVD. Veillez à ce qu'aucun objet ne puisse tomber à travers les grilles de ventilation. Au cas où un tel événement se produirait, éteignez immédiatement l'appareil, débranchez-le du secteur et contactez votre revendeur. Disposez le câble d'alimentation de telle façon qu'il ne puisse être écrasé ou abîmé par des personnes ou des objets.

L'appareil doit être installé de façon telle qu'il soit possible de débrancher la fiche secteur de la prise de courant (ou la fiche d'alimentation du panneau arrière de l'appareil).

Si vous ne comptez pas utiliser cet appareil pendant une période prolongée,

éteignez-le et débranchez-le du secteur. Débranchez-le également en cas d'orage.

Cet appareil doit être installé sur une surface plane et stable.

Pour toute réparation, adressez-vous à un technicien qualifié. Une révision s'impose lorsque l'appareil a été endommagé d'une quelconque manière, par exemple si le cordon d'alimentation ou la fiche est détérioré, si du liquide s'est répandu ou si des objets ont été introduits dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.

Cet appareil a besoin d'une ventilation. Ne le placez pas sur un tapis ou sur une autre surface molle. N'obstruez pas les entrées d'air ou les grilles de ventilation.

Ne l'installez pas dans un espace fermé tel qu'une bibliothèque ou une armoire. Il peut toutefois être placé dans tout meuble dont l'arrière est ouvert, comme dans un meuble haute-fidélité ou audio-vidéo spécialisé. N'installez pas l'appareil à proximité de sources de chaleur (radiateurs, chauffages, poêles et autres appareils). AVERTISSEMENT - En raison des risques d'incendie ou de choc électrique potentiels, cet appareil ne doit jamais être exposé à la pluie ou à l'humidité. Cet appareil doit être protégé contre toute goutte, tout ruissellement et toute éclaboussure d'eau ou d'un autre liquide. Aucun objet contenant du liquide (vases, etc.) ne doit y être déposé. Au cas où un tel événement se produirait,

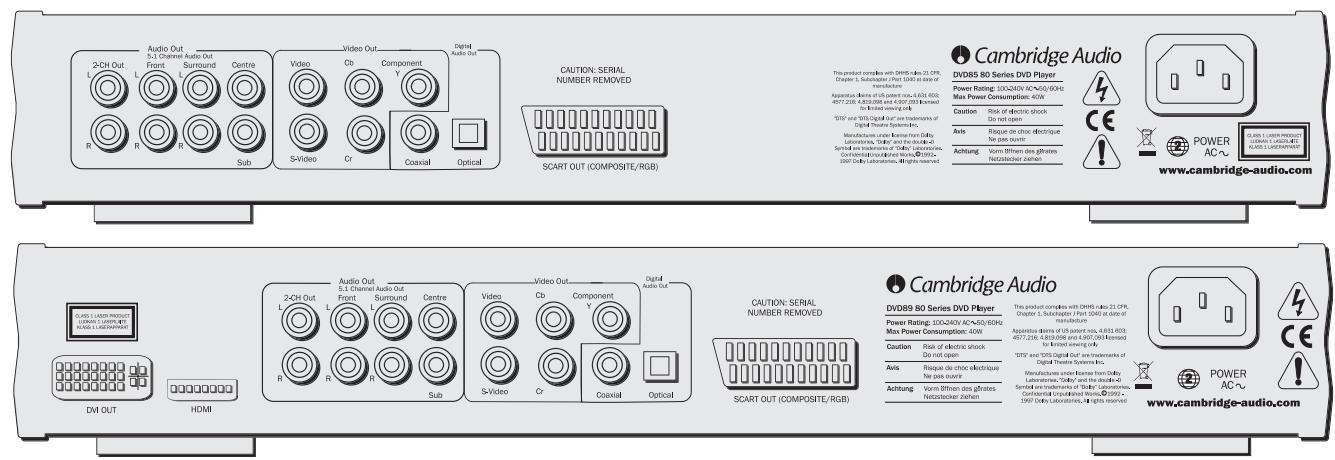

58 Lecteur de DVD En cas de problème, suivez les instructions du guide de dépannage présenté dans le mode d'emploi. Si vous ne parvenez pas à résoudre le problème de cette façon, n'essayez pas de réparer ou de démonter l'appareil ou une de ses pièces. Tout non-respect de cette mesure de précaution peut vous exposer à des chocs électriques graves.

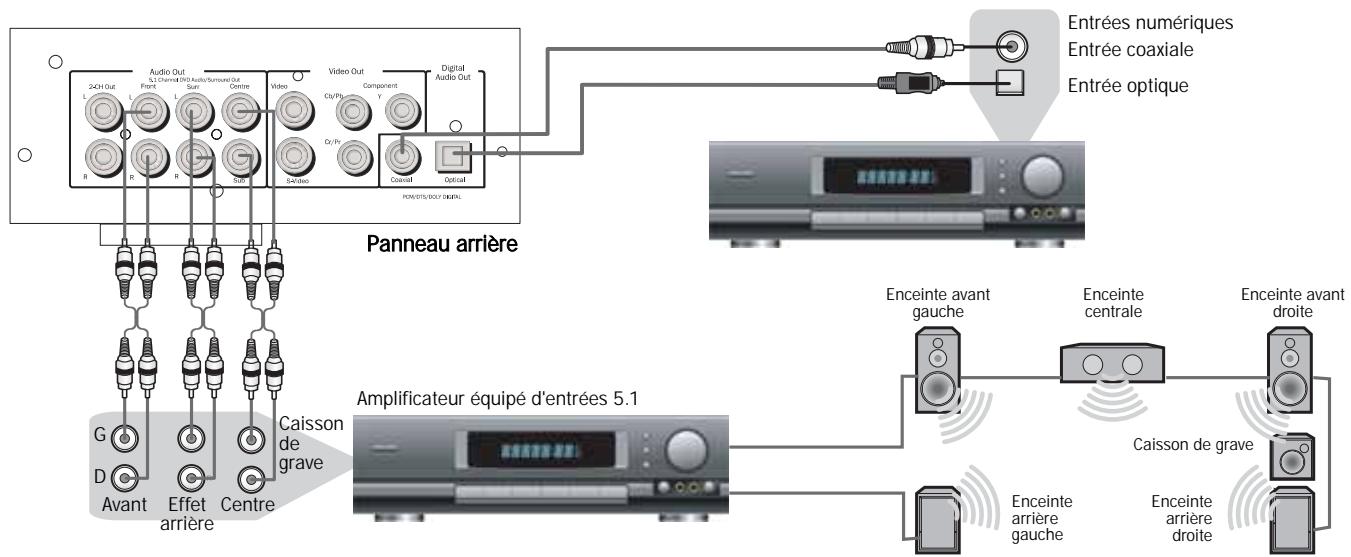

(RCA) stéréo classique qui délivre un son stéréo à envoyer à un

amplificateur stéréo. Ils présentent également une sortie décodée à six canaux au format Dolby Digital 5.1 qui permet de relier le lecteur de DVD à un amplificateur à 6 canaux ad hoc. En ce qui concerne les disques SACD et DVD audio, seules les sorties analogiques 5.1 sont utilisées. À ce sujet, reportez-vous à la section Brève introduction au DVD audio, page 74.

Note : La diffusion de la piste sonore DTS des disques encodés en DTS s'effectue uniquement à travers les sorties numériques (intercommunication DTS). Le décodage du signal doit donc être assuré par un autre appareil.

Prise d'alimentation en c.a.

Lorsque vous avez effectué tous les raccordements nécessaires, branchez le câble d'alimentation sur une prise de courant. Lecteur de DVD 59

Raccordement à un téléviseur ou à un projecteur

(Appuyer sur le bouton DVI / HDMI de la télécommande)

NTSC PAL (Réglage d'usine - connexion HDMi désactivée) Une seule pression 480p Nouvelle pression 720p Raccordement d'un poste de télévision numérique équipé d'une connexion HDMI (DVD89 uniquement)

HDMI Le DVD89 intègre également une connexion HDMI (High-Definition

Multi-media Interface), une interface de transfert de signaux audio et vidéo entièrement numérique sans compression, qui constitue une norme industrielle. La connexion HDMI permet de transférer les signaux audio et vidéo numériques du lecteur de DVD au téléviseur sans passer par une conversion numérique-analogique. La moindre perte de signal qui en résulte autorise un transfert le plus pur des informations audio et vidéo.

62 Lecteur de DVD Sélection du mode de sortie HDMI

(Appuyer sur le bouton DVI / HDMI de la télécommande) NTSC PAL (Réglage d'usine - connexion HDMi désactivée) Une seule pression 480p Nouvelle pression 720p 85/86/89 Lecteur de DVD Raccordement à une chaîne ou à un téléviseur stéréo

Note : Pour effectuer une recherche avec le lecteur, il faut enfoncer le bouton pendant quelques secondes, puis le relâcher. Répéter ce processus augmente la vitesse de la fonction de recherche.

UTILISATION DE L'ÉCRAN DE MENU DVD Tous les menus sont accessibles à partir de l'écran au logo bleu de

Cambridge Audio qui apparaît lorsque le lecteur de DVD est allumé et qu'aucun disque n'est chargé. Une pression sur le bouton SETUP de la télécommande permet d'afficher l'écran de menu DVD. Les menus peuvent être sélectionnés à l'aide des boutons fléchés et du bouton de sélection au centre de la télécommande.

PSCAN (Balayage progressif) : Sélection du mode de balayage

(entrelacé ou progressif) via les connexions en composantes vidéo. DVD89 uniquement Spectrum (Spectre) : Activation ou désactivation de l'affichage de l'égaliseur à 13 bandes à l'écran.

Lorsque vous appuyez sur le bouton SETUP, deux options s'affichent :

Common Setup (Réglages généraux) et Professional Setup (Réglages avancés).

Analogue Output Mode (Sortie analogique) : Sélection du mode de balayage vidéo (entrelacé ou progressif).

La première option permet de régler les fonctions de base de l'appareil, le second donne accès à des réglages plus évolués.

Speaker Set Up (Réglages des enceintes acoustiques)

General Setup (Réglages généraux)

SACD: Sélection de la sortie en stéréo (2 canaux), en multicanal ou en mode CD.

66 Lecteur de DVD Downmix (Mixage stéréo) : Désactivation de la piste sonore ambiophonique (sortie analogique 5.1) et génération d'un signal stéréo sur les sorties gauche et droite à 2 canaux.

Front, Centre and Rear Speaker Settings (Réglages des enceintes avant, centre et arrière) : Ajustement du décodeur DVD de façon à adapter ses réglages à la taille des enceintes et à déterminer le signal envoyé au caisson de grave. Subwoofer Off/On (Caisson de grave) : Activation ou désactivation du caisson de grave. Lorsque le caisson de grave est activé, les basses fréquences sont filtrées et envoyées au caisson, sinon l'intégralité du spectre sonore est transmise au canal avant. Channel Delay (Retard) : Réglage individuel de la distance (en cm) entre l'auditeur et les différentes enceintes : centre, caisson de grave, arrière gauche et arrière droite. Ces réglages permettent d'optimiser le son ambiophonique selon la taille et la forme de la pièce d'écoute.

Audio Setup (Réglages audio)

EQ (Égaliseur) : Détermination de l'effet final de la sortie stéréo à l'aide de préréglages.

(coaxiale ou optique). Si le lecteur de DVD est simplement raccordé à une chaîne stéréo, il convient de sélectionner l'option PCM. Dans ce cas, seuls deux canaux sont décodés et envoyés à la sortie audio stéréo (et

à la sortie audionumérique coaxiale/optique). LPCM Out (Sortie LPCM) : Réglage du débit maximal des données pour la sortie audionumérique (ce débit ne correspond pas au débit réel de la source) en vue du raccordement d'un amplificateur décodeur. Le décodeur interne procédera à une réduction de l'échantillonnage si l'enregistrement présente un débit audio supérieur. En revanche, si le débit audio est inférieur, il n'y a pas d'augmentation de l'échantillonnage. Dolby Digital setup/Dynamic (Configuration Dolby Digital / Dynamique): Réglage de la compression dynamique audio. Ce réglage peut être utile lors du visionnage de films d'action présentant une dynamique élevée (différence de niveau entre la parole et les explosions) tard le soir. Au réglage maximal, les parties calmes et bruyantes sont diffusées à un niveau comparable. Channel Trim (Réglage du niveau des canaux) : Réglage du niveau de chaque canal dans le décodeur afin d'optimiser le son. Note : Il n'est pas possible d'accéder au menu des réglages pendant la lecture d'un film. Si un disque est en cours de lecture, il faut presser deux fois le bouton d'arrêt (avec effacement de la position de lecture) avant de pouvoir appeler le menu.

Video Setup (Réglages vidéo)

Les différents réglages proposés dans cet écran permettent de réaliser une optimisation poussée de l'image. Ils peuvent être utilisés ici sans affecter ceux du téléviseur.

DVD de détecter automatiquement le type du disque DVD et de se régler en correspondance.

Audio Setting (Langue de la piste sonore) : La langue choisie ici sera automatiquement recherchée sur le disque DVD chargé dans l'appareil et utilisée lors de la lecture. Subtitle (Langue des sous-ttitres) : La langue choisie ici sera automatiquement recherchée sur le disque DVD chargé dans l'appareil et utilisée pour les sous-titres. Si cette langue est identique à celle de la piste sonore, les sous-titres n'apparaîtront pas. Disc Menu (Menu du disque) : Réglage du menu des fonctions spéciales ou de sélection des scènes si le disque le permet. Parental (Contrôle parental) : Ce réglage permet de bloquer la lecture de films dont le code de classification est supérieur au code défini ici, pour le cas où des enfants seraient en mesure d'utiliser l'appareil. Password (Mot de passe) : Le mot de passe permet de modifier le réglage du contrôle parental. À l'usine, le mot de passe défini est 7890. Pour le modifier, il suffit de l'entrer, puis d'entrer le nouveau mot de passe que vous aurez choisi. Default (Réglages d'usine) : Cette option permet de rétablir tous les réglages d'origine de l'appareil. Lecteur de DVD 67

UTILISATION DE L'APPAREIL Chargement et déchargement de disques

2. Appuyez sur le bouton d'ouverture/fermeture Open/Close. 3. Une fois le tiroir entièrement ouvert, placez un disque sur le plateau en orientant sa face imprimée vers le haut. 4. Appuyez une nouvelle fois sur le bouton Open/Close pour fermer le tiroir. Si le disque a été placé correctement, la lecture commence automatiquement dès la fermeture du tiroir. Le lecteur de DVD identifie le contenu du disque et lance la lecture. Une pression sur le bouton de lecture Play ferme le tiroir et lance la lecture du disque automatiquement. 5. Le tiroir peut être ouvert à tout moment en appuyant sur le bouton Open/Close. Le disque ne doit être retiré du plateau que lorsque le tiroir est complètement ouvert. Note : Ne placez jamais autre chose qu'un disque DVD ou CD sur le plateau du tiroir. Tout objet étranger peut endommager le mécanisme. Ne forcez pas le mouvement du tiroir en le poussant ou en le tirant pendant la fermeture ou l'ouverture. Pour éviter que de la poussière ou des saletés entrent dans le mécanisme, gardez le tiroir fermé. Si un disque est gravement griffé, rayé ou trop sale, le lecteur peut ne pas être en mesure de le lire. Ne placez jamais plus qu'un disque à la fois sur le plateau du tiroir.

2. Appuyez sur le bouton de marche-arrêt Power. Dans la plupart des cas, le téléviseur se règle automatiquement sur le canal ou l'entrée correspondant au lecteur de DVD.

3. Appuyez sur le bouton Open/Close pour ouvrir le tiroir et charger un disque. 4. Appuyez une nouvelle fois sur le bouton Open/Close pour fermer le tiroir. Le lecteur de DVD identifie le contenu du disque et commence la lecture automatiquement. Vous pouvez également presser le bouton de lecture Play pour fermer le tiroir et lancer la lecture du disque automatiquement. Note : Avec un CD, l'appareil commence automatiquement la lecture. 5. Le disque DVD est chargé et son menu initial est affiché. Ce menu permet d'opérer plusieurs choix de base, tels que la scène à visionner, les langues à utiliser, etc. Certains disques lancent immédiatement la lecture du film, mais leur menu peut être affiché en appuyant sur le bouton Menu. 6. Pour arrêter le disque à un point quelconque de sa lecture, appuyez sur le bouton d'arrêt Stop. Une pression sur le bouton de lecture Play du panneau avant du lecteur de DVD pendant la lecture d'un disque a pour effet de mettre le disque en pause. Par contre, une pression sur le bouton Play de la télécommande n'aura pas cet effet puisqu'il existe un bouton de pause distinct. Lorsque le disque est en pause, une icône apparaît à l'écran. La lecture peut alors être reprise en appuyant une nouvelle fois sur le bouton Play. Lorsque la lecture du DVD est terminée, le lecteur revient au menu initial. Dans le cas d'un CD, l'appareil se met en veille. Si le bouton de répétition Repeat avait été actionné, le lecteur de DVD relance le film ou le CD.

Il est également possible d'effectuer une recherche au sein d'un chapitre à l'aide des boutons de recherche de la télécommande. Une pression répétée sur un bouton de recherche a pour effet d'accélérer la lecture de 2 à 32 fois la vitesse normale. Ces opérations sont également possibles dans l'autre sens.

2. Chaque pression sur le bouton de répétition Repeat fait défiler les options disponibles à l'écran du téléviseur.

Note : Cette fonction n'est pas disponible sur tous les disques.

1. Lors de la lecture d'un disque, vous pouvez grossir une zone spécifique de l'image affichée en appuyant une ou plusieurs fois sur le bouton Zoom. x2

à une fraction de leur taille d'origine.

Lorsque vous insérez un disque MPEG4, l'écran TV affiche le menu d'utilisation illustré à la figure A (le contenu affiché varie selon le disque).

Dans le cas d'un flux binaire variable, la compression peut être adaptée de manière dynamique.

Les disques enregistrés en écriture par paquets (format UDF) ne sont pas compatibles avec ce lecteur. Pour de plus amples informations concernant la compatibilité des disques, reportez-vous aux indications mentionnées sur le boîtier des disques DVD-R/RW ou CD-R/RW.

La fenêtre réaffiche la liste de sélection du répertoire. Appuyez sur le bouton Select pour confirmer. Par exemple, vous sélectionnez le répertoire DU000 à la figure A et vous appuyez sur le bouton Select comme illustré à la figure B. La fenêtre revient au répertoire précédent si vous sélectionnez [ .. ] à la première ligne ou si vous appuyez sur le bouton fléché gauche.

Note : Le logiciel DivX fait l'objet de mises à niveau continues. La version la plus récente prise en charge par cet appareil est la 5.1. Certains disques portant l'appellation MPEG4 proposés sur le marché sont en réalité des disques au format *.rm/*.ram/*.rmm ou autre. Ces formats ne sont pas compatibles.

Vérifiez ces informations lors de l'achat des disques.

70 Lecteur de DVD Appuyez sur les boutons fléchés haut et bas à la figure B pour sélectionner un fichier MPEG4. Appuyez sur le bouton Select pour confirmer. L'appareil commence automatiquement la lecture.

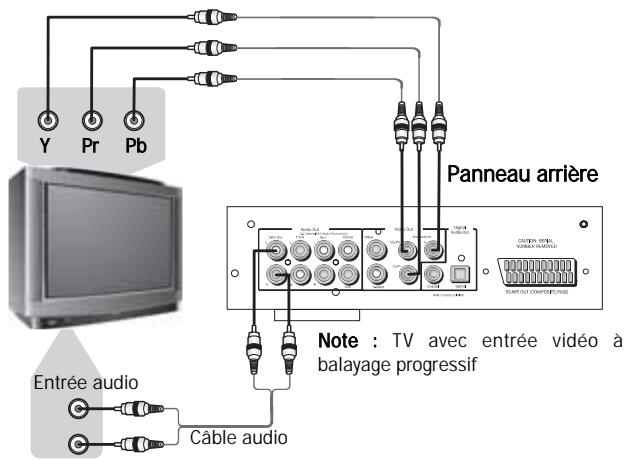

85/86/89 Lecteur de DVD RACCORDEMENT À UN TÉLÉVISEUR OU À UN PROJECTEUR PROGRESSIF Certains téléviseurs, écrans ou projecteurs sont équipés d'entrées en composantes vidéo et peuvent reproduire les signaux vidéo progressifs.

L'utilisation de ces entrées permet d'obtenir des images de plus haute qualité, avec moins de scintillement. Pour activer le balayage progressif sur la sortie en composantes, reportez-vous à la page 66 (Réglages généraux).

Si le lecteur de DVD est en mode progressif, il peut arriver qu'aucune image ne s'affiche, mais que le son soit diffusé convenablement. Dans ce cas, il suffit de presser le bouton du mode entrelacé I-Scan sur la télécommande.

Il est impératif d'utiliser des câbles composantes vidéo de haute qualité pour les meilleurs résultats.

RÉGLAGES DE L'ÉCRAN Format d'image des disques

Les disques DVD vidéo peuvent présenter différents rapports de côtés en fonction de la source : des programmes TV, qui sont généralement au format 4:3, aux films à prise de vue panoramique de type CinemaScope, avec un rapport allant jusqu'à 7:3. Aujourd'hui, les chaînes de télévision peuvent également envoyer des signaux selon différents rapports de côtés : au format 4:3 classique ou au format large 16:9.

Dans le format 4:3 Letter Box, les disques dont l'image présente un format large sont affichés avec des bandes noires en haut et en bas de l'image.

Téléviseurs à écran large

Si vous possédez un téléviseur à écran large, le réglage TV Screen (Écran TV) de ce lecteur doit être 16:9 Wide (Large). Lorsque vous regardez un disque enregistré dans le format 4:3, vous pouvez utiliser les commandes du téléviseur pour régler le format de présentation de l'image. Le téléviseur peut offrir différentes options de grossissement et d'étirement de l'image. Pour plus de renseignements, reportez-vous au mode d'emploi du téléviseur.

Dans le format 4:3 Pan & Scan, l'image des disques au format large est coupée à gauche et à droite. Si l'image semble plus grande, vous n'en voyez en réalité pas la totalité.

Il est à noter que le rapport de côtés de certains films présente une largeur plus grande que celle du format 16:9. Par conséquent, même si vous possédez un téléviseur à écran large, ces films seront toujours reproduits avec des bandes noires en haut et en bas.

Téléviseurs classiques

Si vous possédez un téléviseur classique, le réglage TV Screen (Écran TV) de ce lecteur doit être 4:3 Letter Box ou 4:3 (Pan & Scan), selon votre préférence. Note : L'affichage peut varier selon le format et la programmation du disque DVD.

Une nouvelle pression sur le bouton CD Mode (Mode CD) réactive l'affichage.

Note : Cette fonction n'est disponible que lorsque le disque lu est un CD.

Problèmes d'utilisation des connexions DVI et HDMI Pour s'assurer du bon fonctionnement de la connexion, vérifiez les points suivants :

Ce menu donne accès à plusieurs fonctions relatives au disque DVD (titre, chapitre, son, sous-titres, angle de prise de vue, temps du titre, temps du chapitre, répétition et affichage du temps). La navigation dans les menus s'effectue à l'aide des touches fléchées et de la touche de sélection de la télécommande. Une nouvelle pression sur le bouton Info permet de revenir à l'image vidéo.

• La connexion DVI doit se faire de DVI-D à DVI-D.

• L'écran doit prendre en charge le système de protection HDCP (High-

Definition Copy Protection).

• L'écran doit être capable d'afficher la résolution fournie par le lecteur

Note : Les câbles de plus de 5 m de long peuvent présenter des problèmes de synchronisation ou de masse.

DVD AUDIO Qu'est-cce que le DVD audio ?

Le format DVD audio utilise le procédé MLP Losless de Dolby

Laboratories. Grâce à cette technique de codage, un disque DVD audio peut stocker jusqu'à six canaux de son 24 bits à 96 kHz, y compris un canal basse fréquence distinct, à comparer aux deux canaux 16 bits à 44,1 kHz du CD ! Pour les mordus de la stéréo, un disque DVD audio peut aussi contenir deux canaux de son 24 bits à 192 kHz, supérieur en qualité à tout autre format musical disponible jusqu'alors.

74 Lecteur de DVD Les disques DVD audio peuvent également compléter leur contenu musical par des éléments visuels. Ils peuvent ainsi contenir des galeries de photos, des paroles, des notes ou une combinaison quelconque d'images fixes, d'animations et de textes. Les éditeurs et artistes peuvent même y ajouter des commentaires audio semblables à ceux des disques DVD vidéo. De plus, comme avec le DVD vidéo, chaque disque DVD audio peut également contenir de la vidéo pure accompagnée d'un son Dolby Digital sur un maximum de 5.1 canaux.

85/86/89 Lecteur de DVD UTILISATION DE LA TÉLÉCOMMANDE (DVD85)

• La télécommande peut ne pas fonctionner correctement si le capteur de l'appareil reçoit la lumière directe du soleil ou est trop fortement éclairé par des tubes lumineux.

• Les télécommandes de différents appareils peuvent interférer l'une avec l'autre. Dans de tels cas, il faut éviter d'utiliser des télécommandes d'autres appareils trop près du lecteur. • Les piles doivent être remplacées dès que la portée de la télécommande se réduit.

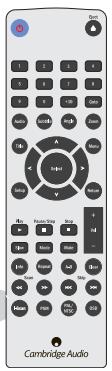

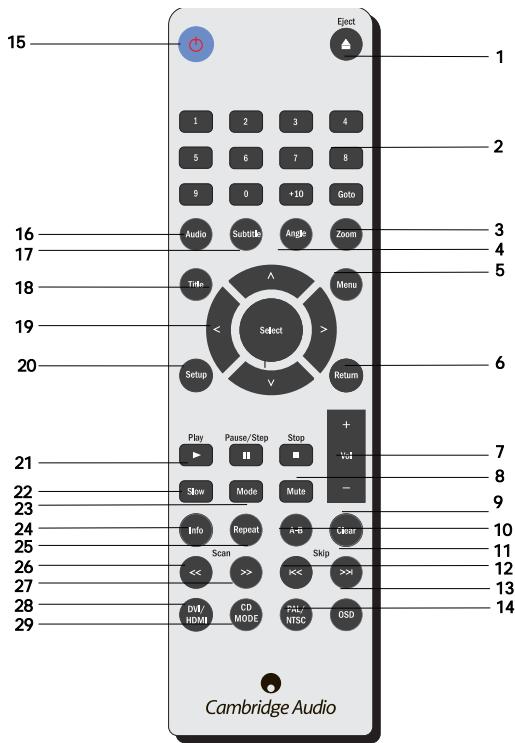

UTILISATION DE LA TÉLÉCOMMANDE (DVD89)

• La télécommande a une portée d'environ 7 m.

• La télécommande peut ne pas fonctionner correctement si le capteur de l'appareil reçoit la lumière directe du soleil ou est trop fortement éclairé par des tubes lumineux. • Les télécommandes de différents appareils peuvent interférer l'une avec l'autre. Dans de tels cas, il faut éviter d'utiliser des télécommandes d'autres appareils trop près du lecteur. • Les piles doivent être remplacées dès que la portée de la télécommande se réduit.

85/86/89 Lecteur de DVD RÉSOLUTION DES PROBLÈMES L'appareil ne se met pas sous tension

On entend un ronflement dans les enceintes acoustiques

Vérifiez si le câble d'alimentation est branché convenablement.

Vérifiez tous les raccordements et assurez-vous que les fiches sont enfoncées à fond dans les prises.

Vérifiez si la fiche est enfoncée à fond dans la prise de courant et si l'appareil est allumé.

Vérifiez le fusible de la fiche secteur ou de l'adaptateur.

La télécommande ne fonctionne pas

Vérifiez si les piles sont encore chargées.

L'appareil ne lit pas le disque

Vérifiez si le disque a été introduit à l'endroit. Vérifiez l'état du disque. Il doit être exempt de rayures ou de poussière.

Assurez-vous qu'aucun obstacle ne bloque les signaux de la télécommande jusqu'au capteur.

Il n'y a pas d'image, mais il y a du son

Le lecteur de DVD est en mode progressif. Appuyez simplement sur le bouton I-Scan.

Vérifiez si l'amplificateur est réglé convenablement.

Appuyez sur le bouton CD Mode (Mode CD).

Vérifiez si les câbles sont raccordés correctement.

Vérifiez l'état du disque. Il doit être exempt de rayures ou de poussière. Assurez-vous que le lecteur est installé sur une surface plane et stable, à l'abri des vibrations.

Note : L'électricité statique ou d'autres facteurs externes peuvent entraîner le dysfonctionnement de l'appareil. Dans un tel cas, débranchez le cordon d'alimentation de l'appareil, puis rebranchez-le. Cette action a pour effet de réinitialiser l'appareil et corrige généralement le problème.

CARACTÉRISTIQUES TECHNIQUES Types de disque

Cambridge Audio a pour politique d'améliorer ses produits en permanence. Les caractéristiques techniques et générales de ce produit peuvent donc être modifiées sans préavis.

85/86/89 Lecteur de DVD Lecteur de DVD 79

Para recibir el servicio asociado a la garantía es necesario presentar el documento acreditativo de la compra, en la forma del documento de compraventa o la factura con el sello de pago, que demuestra que el producto se encuentra dentro del periodo de garantía.

Esta garantía no es válida si (a) se ha alterado el número de serie asignado en fábrica o se ha eliminado del producto o (b) no se compró este producto en un concesionario autorizado de Cambridge Audio. Puede llamar a Cambridge Audio o al distribuidor local de Cambridge Audio en su país para confirmar que dispone de un número de serie no alterado y/o que el producto se ha adquirido en un concesionario autorizado de Cambridge Audio.

Este equipo debe estar apagado cuando no se utilice y no debe utilizarse a menos de que esté conectado a tierra. Para reducir el riesgo de descarga eléctrica, no quite la tapa (o parte posterior). No hay piezas de servicio en la parte interior.

Consulte al personal técnico cualificado de servicio. Si el cable de alimentación dispone de un conector de red eléctrica con moldura, el equipo no deberá utilizarse si el portafusibles de plástico no está en su lugar. En caso de no disponer del portafusibles, deberá pedir la pieza correspondiente a su distribuidor Cambridge Audio.

Este producto cumple con las normativas Europeas de Baja

Si no va a utilizar el equipo durante un período prolongado de tiempo, póngalo en modo Standby y desconéctelo de la red eléctrica. Desconéctelo también durante las tormentas. Solicite el servicio al personal técnico cualificado. Se requiere servicio cuando el equipo haya sufrido daños de cualquier tipo, por ejemplo si el cable de alimentación o el enchufe estuviesen dañados, si hubiesen caído líquidos u objetos dentro del equipo, si el equipo hubiese estado expuesto a la lluvia o humedad, cuando no funcione normalmente o se haya caído al suelo. Si ha revisado la guía de solución de problemas en el manual y no consigue ninguna mejora, no intente reparar, desmontar o reconstruir el equipo. Podría originar una descarga eléctrica si ignora las medidas de precaución.

Después que haya completado todas las conexiones al amplificador, conecte el cable de alimentación de C.A. en la clavija de red apropiada.

Reproductor DVD 85 Entrada de vídeo Entrada de audio

Configuración Dolby Digital/Dinámica: Esto permite el ajuste de la compresión dinámica aplicada al sonido. Puede ser útil al escuchar películas de acción (rango dinámico amplio entre conversaciones y explosiones) durante la noche. Al configurarlo al máximo se forzarán las secciones de niveles bajos y altos de la señal al mismo nivel.

Recorte de canal: Permite el ajuste de los niveles del descodificador para cada canal individual, optimizando a su vez la configuración del audio. Nota: Cuando se está reproduciendo una película, no se puede acceder al menú de configuración a menos que se pulse el botón Stop dos veces (borrándose además la posición dentro de la película).

Página de preferencias

Tipo de TV: el reproductor DVD puede configurarse para televisores PAL Europeos o equipos NTSC. Alternativamente la opción AUTO permitirá el ajuste del DVD automáticamente, siguiendo el formato de televisión del disco DVD. Ajuste de audio: La configuración de un idioma determinado significa aquí que el DVD buscará automáticamente dicho idioma en cualquier disco DVD colocado en el equipo. Subtítulo: La configuración de un idioma específico significa aquí que el DVD buscará este idioma en particular. Si se configura de igual forma que en el ajuste de audio se cancelarán los subtítulos. Menú del disco: Esto permite el ajuste de la selección de Escena/Características especiales, un menú que depende del disco que se haya colocado. Control de padres: Este ajuste permite bloquear películas con un determinado nivel de clasificación (por ejemplo, PG13); no podrá reproducirse en el equipo si los niños lo están utilizando, si así lo desea. Contraseña: Con esta opción se pueden modificar los ajustes anteriores. La contraseña predefinida es 7890 y podrá cambiarse introduciendo correctamente la contraseña predefinida seguida de la nueva contraseña. Predefinido: Esta opción permite restaurar todos los ajustes originales de fábrica si fuera necesario. Reproductor DVD 93

INSTRUCCIONES DE FUNCIONAMIENTO Carga y descarga de discos

Nunca cargue más de un disco en la bandeja al mismo tiempo. 94 Reproductor DVD

2. Pulse el botón Power. La mayoría de televisores conmutarán automáticamente al canal/entrada al que está conectado el DVD.

3. Pulse el botón Open/Close para abrir la bandeja del disco y cargue un disco. desde el reproductor de DVD. Nota: Los cables con más de 5 m podrían causar problemas de sincronismo o toma de tierra.

(Druk op de afstandsbediening op de knop DVI/HDMI)

NTSC PAL Standaard - HDMI uit Standaard - HDMI uit Eén keer drukken
