86 CAMBRIDGE AUDIO

Raccordement à un téléviseur ou à un projecteur (DVI-D/DVD89 uniquement)

Raccordement à un téléviseur ou à un projecteur (HDMI/DVD89 uniquement).

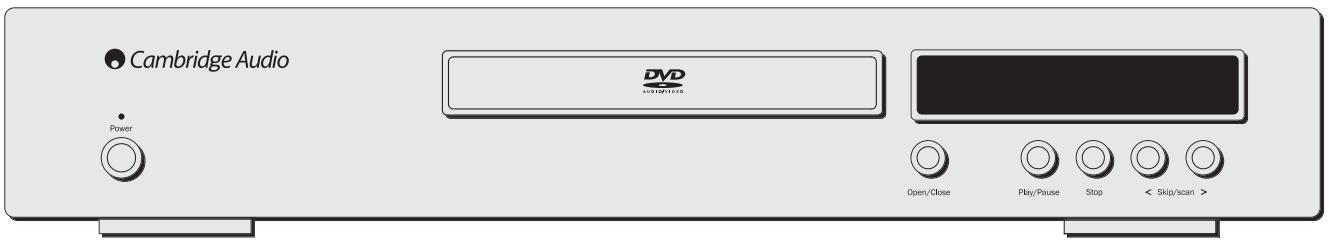

Commandes du panneau avant.

Utilisation de l'écran de menu DVD Utilisation de l'appareil

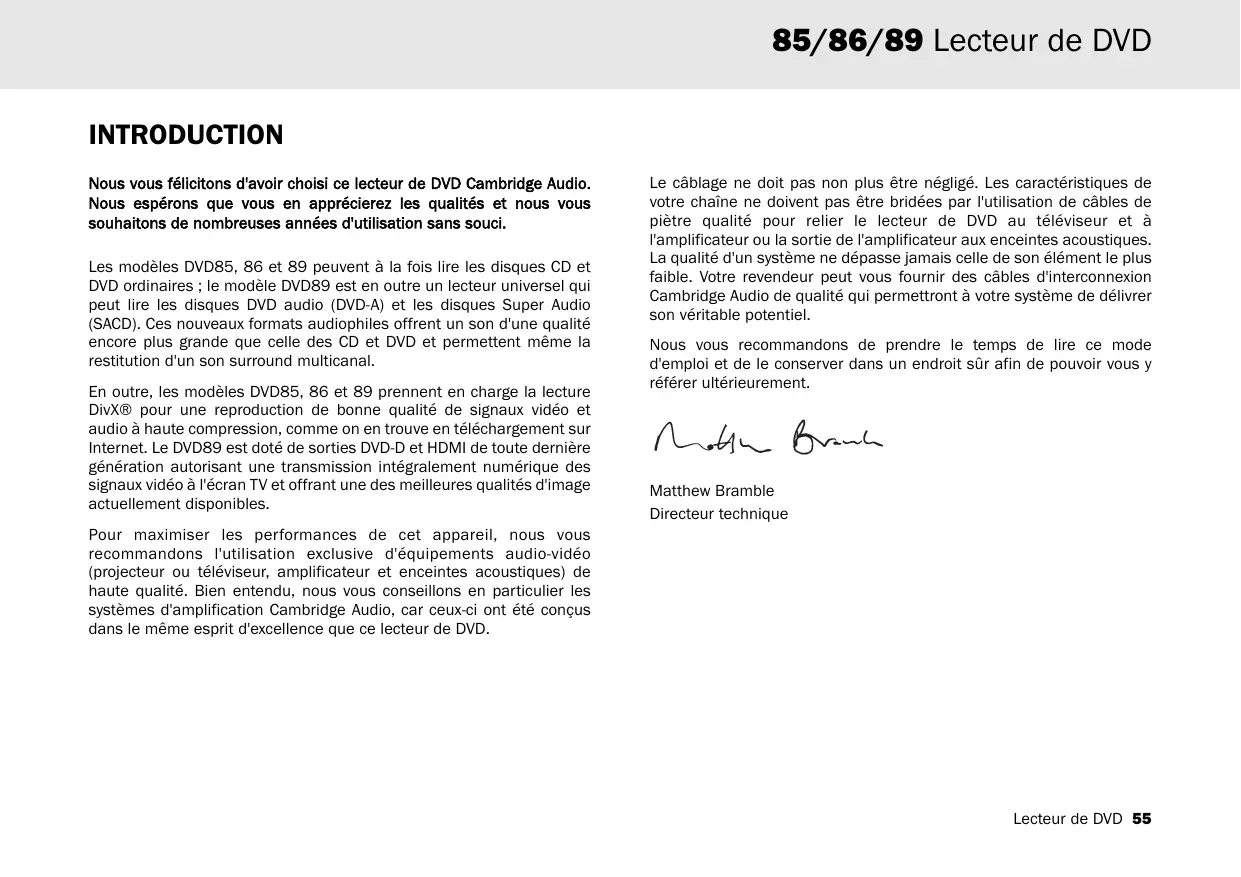

Les modèles DVD85, 86 et 89 peuvent à la fois lire les disques CD et

DVD ordinaires ; le modèle DVD89 est en outre un lecteur universel qui peut lire les disques DVD audio (DVD-A) et les disques Super Audio (SACD). Ces nouveaux formats audiophiles offrent un son d'une qualité encore plus grande que celle des CD et DVD et permettent même la restitution d'un son surround multicanal.

En outre, les modèles DVD85, 86 et 89 prennent en charge la lecture

DivX® pour une reproduction de bonne qualité de signaux vidéo et audio à haute compression, comme on en trouve en téléchargement sur Internet. Le DVD89 est doté de sorties DVD-D et HDMI de toute dernière génération autorisant une transmission intégralement numérique des Signaux vidéo à l'écran TV et offrant une des meilleures qualités d'image actuellement disponibles.

Pour maximiser les performances de cet appareil, nous vous recommandons l'utilisation exclusive d'équipements audio-vidéo

{projecteur ou téléviseur, amplificateur et enceintes acoustiques) de haute qualité. Bien entendu, nous vous conseillons en particulier les systèmes d'amplification Cambridge Audio, car ceux-ci ont été conçus dans le même esprit d'excellence que ce lecteur de DVD.

85/86/89 Lecteur de DVD Le câblage ne doit pas non plus être négligé. Les caractéristiques de votre chaîne ne doivent pas être bridées par l'utilisation de câbles de piètre qualité pour relier le lecteur de DVD au téléviseur et à l'amplificateur ou la sortie de l'amplificateur aux enceintes acoustiques.

La qualité d'un système ne dépasse jamais celle de son élément le plus faible. Votre revendeur peut vous fournir des câbles d'interconnexion Cambridge Audio de qualité qui permettront à votre système de délivrer son véritable potentiel.

Nous vous recommandons de prendre le temps de lire ce mode d'emploi et de le conserver dans un endroit sûr afin de pouvoir vous y référer ultérieurement.

Cambridge Audio agréé chez qui vous avez acheté ce produit. Si votre revendeur ne peut procéder lui-même à la réparation de votre produit Cambridge Audio, ce dernier pourra être envoyé par votre revendeur à Cambridge Audio ou à un service après-vente Cambridge Audio agréé. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent.

Une preuve d'achat telle qu'une facture attestant que le produit est couvert par une garantie valable doit être présentée pour tout recours à la garantie.

Cette garantie est annulée si (a) le numéro de série d'usine a été modifié ou supprimé de ce produit ou (b) ce produit n'a pas été acheté auprès d'un revendeur Cambridge Audio agréé. Pour confirmer que le numéro de série n'a pas été modifié ou que ce produit a été acheté auprès d'un revendeur Cambridge Audio agréé, vous pouvez appeler

Cambridge Audio ou le distributeur Cambridge Audio de votre pays.

Cette garantie ne couvre pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage impropre ou abusif, à la négligence, à un usage

commercial ou à une modification d'une partie quelconque du produit.

Cette garantie ne couvre pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opérée ou tentée par une personne quelconque étrangère à Cambridge Audio ou qui n'est pas revendeur Cambridge Audio ou technicien agréé, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour Cambridge Audio. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus " EN L'ÉTAT " ou " WITH ALL FAULTS .

LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OÙ INDIRECT DE LA RUPTURE DE TOUTE GARANTIE EXPRESSE OU IMPLICITE CONCERNANT CE PRODUIT. SAUF DANS LA MESURE PRÉVUE PAR LA LOI, CETTE GARANTIE EXCLUT TOUTE AUTRE GARANTIE EXPRESSE OÙ

IMPLICITE DE QUELQUE SORTE QUE CE SOIT, Y COMPRIS, SANS LIMITATION, LA GARANTIE RELATIVE À L'APTITUDE DU PRODUIT À ÊTRE COMMERCIALISÉ ET À ÊTRE UTILISÉ DANS UNE APPLICATION PARTICULIÈRE.

Certains pays et États des États-Unis n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicites. Par conséquent, les limitations ou exclusions ci- dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifiques, outre d'autres droits qui varient d'État à État ou de pays à pays.

CONSIGNES DE SÉCURITÉ

Vérification de la puissance de l'alimentation

Pour votre propre sécurité, veuillez lire attentivement les présentes instructions avant de raccorder cet appareil au secteur.

Vérifiez la tension d'alimentation à l'arrière de l'appareil. Si la tension de l'alimentation secteur n'est pas identique, contactez votre revendeur.

Cet appareil est conçu pour fonctionner exclusivement avec une alimentation en courant électrique correspondant aux caractéristiques de tension et de type indiquées sur le panneau arrière. Toute autre alimentation en courant peut endommager l'appareil.

Cet appareil doit être éteint s'il n'est pas utilisé. En outre, il ne doit être utilisé que s'il est raccordé à la terre. Afin de réduire le risque de choc électrique, n'ouvrez pas l'appareil (capot ou panneau arrière). L'appareil ne contient aucune pièce nécessitant l'intervention de l'utilisateur. Pour toute réparation, adressez-vous à un technicier-réparateur qualifié. Si le cordon d'alimentation est muni d'une fiche moulée, l'appareil ne doit être utilisé que si le portefusible en plastique est en place. Si vous perdez le porte-fusible, vous devrez commander la pièce adéquate auprès de votre revendeur Cambridge Audio.

Le symbole de l'éclair terminé par une tête de flèche à l'intérieur d'un triangle est destiné à avertir l'utilisateur de la présence de " tensions dangereuses * sans isolation dans le boîtier de l'appareil qui peuvent être suffisamment élevées pour constituer un risque de choc électrique pour les personnes.

Le point d'exclamation à l'intérieur d'un triangle est destiné à avertir l'utilisateur de la présence d'instructions d'utilisation ou d'entretien importantes dans la documentation fournie avec cet appareil.

85/86/89 Lecteur de DVD Ce produit est conforme aux directives européennes relatives à la basse tension (73/23/CEE) et à la compatibilité

électromagnétique (89/336/CEE) dans le cadre d'une utilisation et d'une installation conformes à ce mode d'emploi. Par respect des normes de conformité, seuls les accessoires Cambridge Audio doivent être utilisés avec ce produit. Pour tout entretien ou toute réparation, veuillez vous référer à un technicien qualifié.

La poubelle à roulettes barrée d'une croix est le symbole de l'Union européenne indiquant la collecte séparée des appareils et

dispositifs électriques et électroniques. Ce produit contient des

dispositifs électriques et électroniques qui doivent être réutilisés,

recyclés ou récupérés, et qui ne doivent pas être jetés avec les

déchets ordinaires non triés. Veuillez remettre l'appareil au

revendeur agréé chez qui vous avez acheté ce produit, ou le DEN contacter pour plus d'informations.

Cet appareil appartient à la classe 1 et doit être branché sur une prise de courant raccordée à la terre.

Ne désactivez pas les dispositifs de sécurité de la fiche polarisée ou avec tige de terre. La fiche polarisée possède deux broches, dont une est plus large que l'autre. La fiche à tige de terre possède deux broches ainsi qu'une tige de mise à la terre. La broche large ou la tige de terre contribuent à votre sécurité. Si la fiche fournie ne convient pas à la prise de courant, adressez- vous à un électricien pour remplacer la prise de courant obsolète.

L'appareil doit être installé de façon telle qu'il soit possible de débrancher la fiche secteur de la prise de courant (ou la fiche d'alimentation du panneau arrière de l'appareil).

Cet appareil doit être installé sur une surface plane et stable.

Cet appareil a besoin d'une ventilation. Ne le placez pas sur un tapis ou sur une autre surface molle. N'obstruez pas les entrées d'air ou les grilles de ventilation.

Ne l'installez pas dans un espace fermé tel qu'une bibliothèque ou une armoire. 1! peut toutefois être placé dans tout meuble dont l'arrière est ouvert, comme dans un meuble haute-fidélité ou audio-vidéo spécialisé.

N'nstallez pas l'appareil à proximité de sources de chaleur (radiateurs, chauffages, poêles et autres appareils).

AVERTISSEMENT - En raison des risques d'incendie ou de choc électrique potentiels, cet appareil ne doit jamais être exposé à la pluie ou à l'humidité.

Cet appareil doit être protégé contre toute goutte, tout ruissellement et toute éclaboussure d'eau ou d'un autre liquide. Aucun objet contenant du liquide (vases, etc.) ne doit y être déposé. Au cas où un tel événement se produirait,

éteignez immédiatement l'appareil, débranchez-le du secteur et contactez votre revendeur.

Disposez le câble d'alimentation de telle façon qu'il ne puisse être écrasé ou abimé par des personnes ou des objets.

Si vous ne comptez pas utiliser cet appareil pendant une période prolongée,

éteignez-le et débranchez-le du secteur. Débranchez-le également en cas d'orage.

Pour toute réparation, adressez-vous à un technicien qualifié. Une révision s'impose lorsque l'appareil a été endommagé d'une quelconque manière, par exemple si le cordon d'alimentation ou la fiche est détérioré, si du liquide s'est répandu ou si des objets ont été introduits dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.

En cas de problème, suivez les instructions du guide de dépannage présenté dans le mode d'emploi. Si vous ne parvenez pas à résoudre le problème de cette façon, n'essayez pas de réparer ou de démonter l'appareil ou une de ses pièces. Tout non-respect de cette mesure de précaution peut vous exposer à des chocs électriques graves.

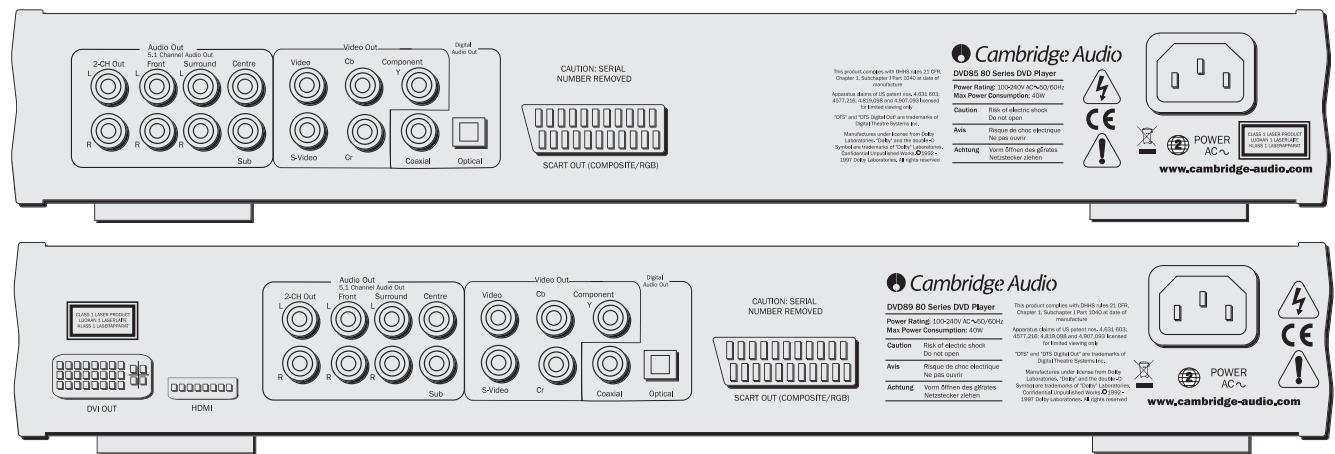

CONNEXIONS DU PANNEAU ARRIÈRE

85/86/89 Lecteur de DVD

(RCA) stéréo classique qui délivre un son stéréo à envoyer à un

amplificateur stéréo. Ils présentent également une sortie décodée à six canaux au format Dolby Digital 5.1 qui permet de relier le lecteur de DVD à un amplificateur à 6 canaux ad hoc. En ce qui concerne les disques SACD et DVD audio, seules les sorties analogiques 5.1 sont utilisées. À ce sujet, reportez-vous à la section Brève introduction au DVD audio, page 74.

Note : La diffusion de la piste sonore DTS des disques encodés en DTS s'effectue uniquement à travers les sorties numériques {intercommunication DTS). Le décodage du signal doit donc être assuré par un autre appareil.

Prise d'alimentation en c.a.

Lorsque vous avez effectué tous les raccordements nécessaires, branchez le câble d'alimentation sur une prise de courant.

(Appuyer sur le bouton DVI / HDMI de la télécommande)

(Réglage d'usine - connexion HDMi désactivée) La connexion HDMI permet de transférer les signaux audio et vidéo numériques du lecteur de DVD au téléviseur sans passer par une conversion numérique-analogique. La moindre perte de signal qui en résulte autorise un transfert le plus pur des informations audio et vidéo.

de raccorder le lecteur à un amplificateur et à un ensemble d'enceintes

acoustiques multicanal approprié. Fabriqué sous licence de Dolby Laboratories. " Dolby " et le symbole du double D sont des marques commerciales de Dolby Laboratories. Travaux confidentiels

La mention " 5.1 " correspond aux 5 canaux de sortie principaux (avant non publiés. 1992-1997 Dolby Laboratories. Tous droits réservés.

Lorsque vous appuyez sur le bouton SETUP, deux options s'affichent :

Common Setup (Réglages généraux) et Professional Setup (Réglages avancés).

La première option permet de régler les fonctions de base de l'appareil, le second donne accès à des réglages plus évolués.

{coaxiale ou optique). Si le lecteur de DVD est simplement raccordé à une chaîne stéréo, il convient de sélectionner l'option PCM. Dans ce cas, seuls deux canaux sont décodés et envoyés à la sortie audio stéréo (et à la sortie audionumérique coaxiale/optique).

LPCM Out (Sortie LPCM) : Réglage du débit maximal des données pour la sortie audionumérique (ce débit ne correspond pas au débit réel de la source) en vue du raccordement d'un amplificateur décodeur. Le décodeur interne procédera à une réduction de l'échantillonnage si l'enregistrement présente un débit audio supérieur. En revanche, si le débit audio est inférieur, il ny a pas d'augmentation de l'échantillonnage.

Dolby Digital setup/Dynamic (Configuration Dolby Digital / Dynamique):

Réglage de la compression dynamique audio. Ce réglage peut être utile lors du visionnage de films d'action présentant une dynamique élevée différence de niveau entre la parole et les explosions) tard le soir. Au réglage maximal, les parties calmes et bruyantes sont diffusées à un niveau comparable.

Channel Trim (Réglage du niveau des canaux) : Réglage du niveau de chaque canal dans le décodeur afin d'optimiser le son.

Note : I n'est pas possible d'accéder au menu des réglages pendant la lecture d'un film, Si un disque est en cours de lecture, il faut presser deux fois le bouton d'arrêt avec effacement de la position de lecture) avant de pouvoir appeler le menu.

85/86/89 Lecteur de DVD Video Setup (Réglages vidéo)

Audio Setting (Langue de la piste sonore) : La langue choisie ici sera automatiquement recherchée sur le disque DVD chargé dans l'appareil et utilisée lors de la lecture.

Subtitle (Langue des sous-titres) : La langue choisie ici sera automatiquement recherchée sur le disque DVD chargé dans l'appareil et utilisée pour les sous-titres. Si cette langue est identique à celle de la piste sonore, les sous-titres n'apparaîtront pas.

Disc Menu (Menu du disque) : Réglage du menu des fonctions spéciales ou de sélection des scènes si le disque le permet.

Parental (Contrôle parental) : Ce réglage permet de bloquer la lecture de films dont le code de classification est supérieur au code défini ici, pour le cas où des enfants seraient en mesure d'utiliser l'appareil.

Password (Mot de passe) : Le mot de passe permet de modifier le réglage du contrôle parental. À l'usine, le mot de passe défini est 7890.

Pour le modifier, il suffit de l'entrer, puis d'entrer le nouveau mot de passe que vous aurez choisi.

Default (Réglages d'usine) : Cette option permet de rétablir tous les réglages d'origine de l'appareil.

2. Appuyez sur le bouton d'ouverture/fermeture Open/Close.

3. Une fois le tiroir entièrement ouvert, placez un disque sur le plateau en orientant sa face imprimée vers le haut.

4. Appuyez une nouvelle fois sur le bouton Open/Close pour fermer le tiroir. Si le disque a été placé correctement, la lecture commence automatiquement dès la fermeture du tiroir. Le lecteur de DVD identifie le contenu du disque et lance la lecture. Une pression sur le bouton de lecture Play ferme le tiroir et lance la lecture du disque automatiquement.

Pour éviter que de la poussière ou des saletés entrent dans le mécanisme, gardez le tiroir fermé.

Si un disque est gravement griffé, rayé ou trop sale, le lecteur peut ne pas être en mesure de le lire.

Ne placez jamais plus qu'un disque à la fois sur le plateau du tiroir.

68 Lecteur de DVD Lecture normale

1. Allumez le téléviseur. Si vous utilisez un amplificateur, choisissez la source appropriée et réduisez le volume au minimum.

Dans le cas d'un CD, l'appareil se met en veille. Si le bouton de répétition Repeat avait été actionné, le lecteur de DVD relance le film ou le CD.

Accès à un point spécifique sur le DVD Lancez la lecture du disque suivant les instructions du chapitre précédent. Il est souvent possible d'accéder à un point particulier du disque par le biais de l'option de sélection des chapitres et des scènes dans le menu du disque. Vous pouvez vous déplacer dans ce menu à l'aide des boutons fléchés. Vous pouvez choisir un chapitre à l'aide des boutons de saut de la télécommande ou du panneau avant du lecteur.

2. Chaque pression sur le bouton de répétition Repeat fait défiler les options disponibles à l'écran du téléviseur.

Repeat chapter — Repeat title

2. Chaque pression sur le bouton de répétition Repeat fait défiler les options disponibles à l'écran du téléviseur.

Repeat track — Repeat all

Note : Cette fonction n'est pas disponible sur tous les disques.

à une fraction de leur taille d'origine.

Dans le cas d'un flux binaire variable, la compression peut être adaptée de manière dynamique.

Compatibilité avec les disques créés sur ordinateur : Les disques créés sur un ordinateur peuvent ne pas être lus sur cet appareil en fonction des réglages du logiciel utilisé. Dans de tels cas, adressez-vous à l'éditeur du logiciel pour plus d'informations.

Les disques enregistrés en écriture par paquets (format UDF) ne sont pas compatibles avec ce lecteur. Pour de plus amples informations concernant la compatibilité des disques, reportez-vous aux indications mentionnées sur le boîtier des disques DVD-R/RW ou CD-R/RW.

Note : Le logiciel DivX fait l'objet de mises à niveau continues. La version la plus récente prise en charge par cet appareil est la 5.1. Certains disques portant l'appellation MPEGA proposés sur le marché sont en réalité des disques au format *.rm/*.ram/*.rmm ou autre. Ces formats ne sont pas compatibles.

Vérifiez ces informations lors de l'achat des disques.

‘70 Lecteur de DVD Lecture de fichiers MPEG4

Lorsque vous insérez un disque MPEGA, l'écran TV affiche le menu d'utilisation illustré à la figure A (le contenu affiché varie selon le disque).

A mms ll [El ne ul [a]

Si C5 Du6o8 Caouo00 C.. Appuyez sur les boutons fléchés haut et bas à la figure B pour sélectionner un fichier MPEGA. Appuyez sur le bouton Select pour confirmer. L'appareil commence automatiquement la lecture.

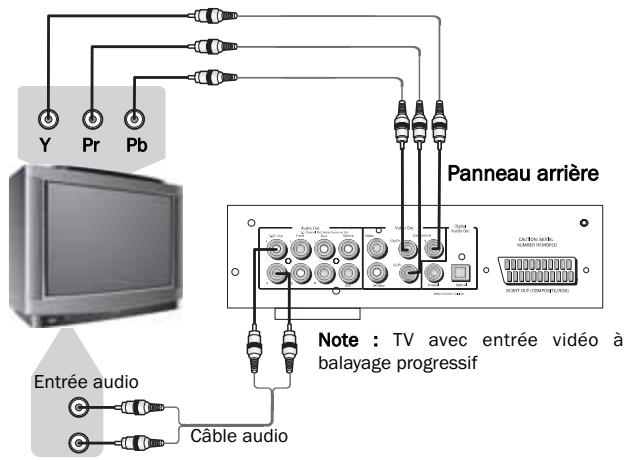

Pour activer le balayage progressif sur la sortie en composantes, reportez-vous à la page 66 (Réglages généraux).

Si le lecteur de DVD est en mode progressif, il peut arriver qu'aucune image ne s'affiche, mais que le son soit diffusé convenablement. Dans ce cas, il suffit de presser le bouton du mode entrelacé |-Scan sur la télécommande.

Note : TV avec entrée vidéo à balayage progressif

Si les sorties audio de ce lecteur sont également raccordées au téléviseur, les canaux gauche et droite (L/R) de la sortie 2-CH OUT doivent également être raccordés aux entrées AUDIO IN du téléviseur.

Il est impératif d'utiliser des câbles composantes vidéo de haute qualité pour les meilleurs résultats.

Lorsque vous regardez un disque enregistré dans le format 4:3, vous pouvez utiliser les commandes du téléviseur pour régler le format de présentation de l'image. Le téléviseur peut offrir différentes options de grossissement et d'étirement de l'image. Pour plus de renseignements, reportez-vous au mode d'emploi du téléviseur.

Il est à noter que le rapport de côtés de certains films présente une largeur plus grande que celle du format 16:9. Par conséquent, même si vous possédez un téléviseur à écran large, ces films seront toujours reproduits avec des bandes noires en haut et en bas.

Téléviseurs classiques

Il peut arriver que certains disques au format large outrepassent les réglages du lecteur, de telle sorte que l'image est affichée avec des bandes noires en haut et en bas indépendamment du réglage de l'appareil.

Une nouvelle pression sur le bouton Info permet de revenir à l'image vidéo.

85/86/89 Lecteur de DVD Mode CD (DVD89 uniquement)

Une pression sur le bouton CD Mode (Mode CD) de la télécommande permet de désactiver tout envoi de signaux vidéo vers le dispositif d'affichage. Cette fonction a pour but de réduire le phénomène de brûlure de l'écran lors de la lecture de disques audio.

Une nouvelle pression sur le bouton CD Mode (Mode CD) réactive l'affichage.

Note : Cette fonction n'est disponible que lorsque le disque lu est un CD.

Problèmes d'utilisation des connexions DVI et HDMI Pour s'assurer du bon fonctionnement de la connexion, vérifiez les points suivants :

+ La connexion DVI doit se faire de DVI-D à DVI-D.

+ L'écran doit prendre en charge le système de protection HDCP (High-

Definition Copy Protection).

+ L'écran doit être capable d'afficher la résolution fournie par le lecteur de DVD.

Note : Les câbles de plus de 5 m de long peuvent présenter des problèmes de synchronisation ou de masse.

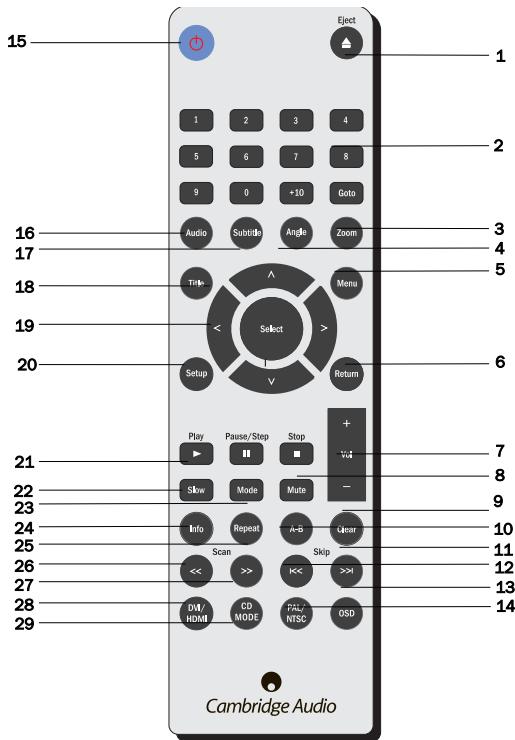

+ La télécommande peut ne pas fonctionner correctement si le capteur de l'appareil reçoit la lumière directe du soleil ou est trop fortement éclairé par des tubes lumineux.

+ Les télécommandes de différents appareils peuvent interférer l'une avec l'autre. Dans de tels cas, il faut éviter d'utiliser des télécommandes d'autres appareils trop près du lecteur.

+ Les piles doivent être remplacées dès que la portée de la télécommande se réduit.

+ Aucun obstacle ne doit se trouver entre la télécommande et le capteur de l'appareil.

+ La télécommande a une portée d'environ 7 m.

+ La télécommande peut ne pas fonctionner correctement si le capteur de l'appareil reçoit la lumière directe du soleil ou est trop fortement éclairé par des tubes lumineux.

+ Les télécommandes de différents appareils peuvent interférer l'une avec l'autre. Dans de tels cas, il faut éviter d'utiliser des télécommandes d'autres appareils trop près du lecteur.

+ Les piles doivent être remplacées dès que la portée de la télécommande se réduit.

Vérifiez si la fiche est enfoncée à fond dans la prise de courant et si l'appareil est allumé.

Vérifiez le fusible de la fiche secteur ou de l'adaptateur.

L'appareil ne lit pas le disque

Vérifiez si le disque a été introduit à l'endroit.

Vérifiez l'état du disque. Il doit être exempt de rayures ou de poussière.

Vérifiez si l'amplificateur est réglé convenablement.

Vérifiez si les câbles sont raccordés correctement.

Vérifiez l'état du disque. Il doit être exempt de rayures ou de poussière.

Assurez-vous que le lecteur est installé sur une surface plane et stable,

à l'abri des vibrations.

85/86/89 Lecteur de DVD On entend un ronflement dans les enceintes acou:

Vérifiez tous les raccordements et assurez-vous que les fiches sont enfoncées à fond dans les prises.

La télécommande ne fonctionne pas

Vérifiez si les piles sont encore chargées.

Assurez-vous qu'aucun obstacle ne bloque les signaux de la télécommande jusqu'au capteur.

Il n'y a pas d'image, mais il y a du son

Le lecteur de DVD est en mode progressif. Appuyez simplement sur le bouton |-Scan.

Appuyez sur le bouton CD Mode (Mode CD).

Note : L'électricité statique ou d'autres facteurs externes peuvent entraîner le dysfonctionnement de l'appareil. Dans un tel cas, débranchez le cordon d'alimentation de l'appareil, puis rebranchez-le. Cette action a pour effet de réinitialiser l'appareil et corrige généralement le problème.

Certains disques portant l'appellation MPEG4 proposés sur le marché sont en réalité des disques au format *.rm/*.ram/*.rmm. Ces formats ne sont pas compatibles. Vérifiez ces informations lors de l'achat des disques.

Les fonctions de certains disques peuvent ne pas être compatibles avec cet appareil. Cet état de fait ne témoigne pas d'un dysfonctionnement du lecteur.

Cambridge Audio a pour politique d'améliorer ses produits en permanence. Les caractéristiques techniques et générales de ce produit peuvent donc être modifiées sans préavis.
