Type de produit	Carte TV USB
Caractéristiques techniques principales	Réception de signaux TV analogiques et numériques, compatibilité avec les normes DVB-T et ATSC
Alimentation électrique	Alimentation par USB
Dimensions approximatives	Environ 10 x 5 x 2 cm
Poids	Environ 100 g
Compatibilités	Compatible avec Windows 10, 8, 7, Vista
Fonctions principales	Enregistrement de programmes TV, pause en direct, lecture de vidéos
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Utiliser uniquement avec des appareils conformes aux normes de sécurité électrique
Informations générales utiles	Vérifier la compatibilité avec votre système d'exploitation avant l'achat

FOIRE AUX QUESTIONS - WINTV-EXPRESS HAUPPAGE

Comment installer le Hauppauge WinTV-Express sur mon ordinateur?

Pour installer le Hauppauge WinTV-Express, insérez la clé USB dans un port USB disponible, puis suivez les instructions à l'écran pour installer les pilotes nécessaires.

Mon WinTV-Express ne détecte pas les chaînes TV, que faire?

Assurez-vous que l'antenne ou le câble est correctement connecté au WinTV-Express. Vérifiez également que vous avez effectué une recherche de chaînes dans le logiciel WinTV.

Quel logiciel dois-je utiliser avec le Hauppauge WinTV-Express?

Le Hauppauge WinTV-Express est compatible avec le logiciel WinTV, que vous pouvez télécharger sur le site officiel de Hauppauge.

Comment résoudre les problèmes de qualité d'image avec le WinTV-Express?

Vérifiez la qualité de votre signal TV, assurez-vous que l'antenne est orientée correctement et éloignez d'autres appareils électroniques qui pourraient causer des interférences.

Le WinTV-Express fonctionne-t-il sur Windows 10?

Oui, le Hauppauge WinTV-Express est compatible avec Windows 10, mais assurez-vous d'installer les derniers pilotes disponibles sur le site de Hauppauge.

Comment mettre à jour les pilotes du Hauppauge WinTV-Express?

Visitez le site de Hauppauge, allez dans la section de support et téléchargez les derniers pilotes pour le WinTV-Express. Suivez les instructions pour l'installation.

Puis-je utiliser le WinTV-Express avec un Mac?

Non, le Hauppauge WinTV-Express est uniquement compatible avec les systèmes d'exploitation Windows.

Que faire si le logiciel WinTV ne s'ouvre pas?

Essayez de redémarrer votre ordinateur et de relancer le logiciel. Si le problème persiste, réinstallez le logiciel WinTV.

Le WinTV-Express est-il compatible avec les signaux numériques?

Oui, le Hauppauge WinTV-Express est conçu pour recevoir des signaux TV numériques.

Comment puis-je enregistrer des émissions avec le WinTV-Express?

Dans le logiciel WinTV, sélectionnez l'émission que vous souhaitez enregistrer et utilisez la fonction d'enregistrement disponible dans le menu.

Le WinTV-Express est-il livré avec une télécommande?

Non, le Hauppauge WinTV-Express ne comprend pas de télécommande. Vous pouvez contrôler le logiciel via votre ordinateur.

MODE D'EMPLOI WINTV-EXPRESS HAUPPAGE

Wintv-express guide d'installation rapide

© 2007 Hauppauge Computer Works • Qi-WINTV-EXPRESS-V1.2-FR • 2007/02/25

Hauppauge Computer Works, SARL.

91, avenue Kleber

F-75116 Paris, FRANCE

www.hauppauge.fr

Support Tech. : ([phone]

Téléphone: ([phone]

Fax: [phone]

[e-mail]

Contenu de la boîte wintv

La carte WinTV - Un câble son pour la connexion de la carte WinTV à votre carte son - Le CD-ROM Hauppauge pour Windows avec :

L'application WinTV2000 avec SoftPVR - WinTV-Scheduler - Des utilisateurs de dépannage WinTV

1. Installation de la carte wintv

Note : Des dommages matériels peuvent être causés par l'électricité statique. Veuillez toucher une partie métallique de votre boîtier avant de procéder à toute manipulation.

1. Eteignez l'ordinateur. Consultez les instructions du constructeur de votre PC pour retirer le capot. Localisez un slot PCI libre. Dévissez et retirez le cache métallique du slot libre.
2. Enclenchez la carte WinTV dans le slot libre et vissez-la. Replacez le capot de votre PC.

2. Connecter les câbles winTV

Branchez l'antenne TV ou votre cable TV analogique dans le connecteur TV.

Branchez le câble son fourni de la sortie son (connecteur "Line-Out") de la carte WinTV à l'entrée son (entrée ligne ou Line-In) de votre carte son.

Les entrées "Video input" et "Audio input" (entrée vidéo et entrée son) peuvent être utilisées pour la connexion d'un magnétoscope, d'un camescope, d'un lecteur DVD, ou d'un décodeur satellite, avec un câble PERITEL adapté (non fourni, disponible sur www.hauppauge.eu)

Les connecteurs

3. Installer les pilotes pour windows XP

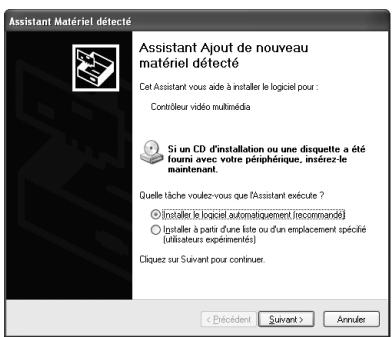

3a. Démarrez votre PC et insérez le CD-ROM d'installation WinTV dans votre lecteur CD-ROM. Lorsque la fenêtre d'ajout de nouveau matériel apparait, ne choisissez pas la connexion à Windows Update pour la recherche de la mise à jour, cliquez « Non, pas cette fois » puis sur Suivant. Cochez la case « Installer le logiciel automatiquement (recommandé) » puis cliquez sur Suivant.

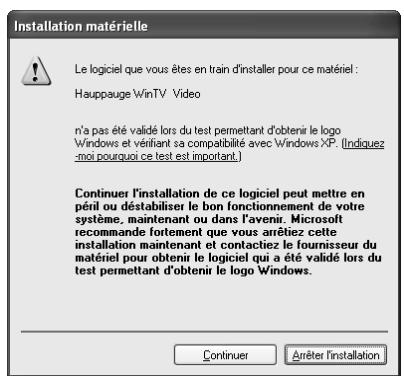

Note: Si une fenêtre apparait vous signalant que le pilote n'a pas été certifié, cliquez sur Continuer pour installer le pilote Hauppauge WinTV.

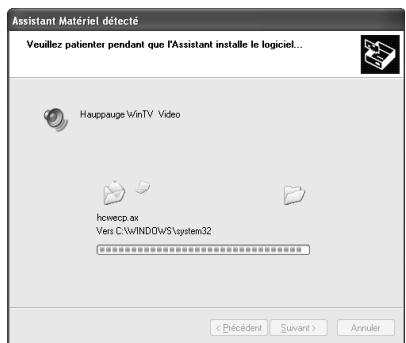

Lorsque les pilotes seront détectés, vous verrez un certain nombre de fichiers se copier sur votre disque dur.

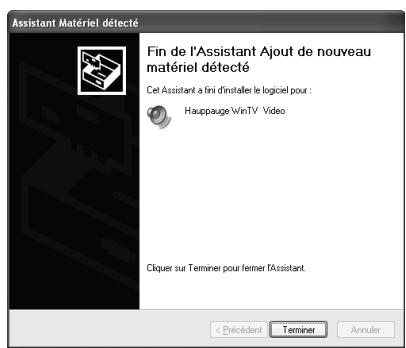

Cliquez ensuite sur Terminer.

Note: Répétez cette opération autant de fois que Windows détecte un nouveau matériel jusqu'à ce qu'il affiche "Votre nouveau matériel est installé et prêt à l'emploi".

4. Installation des logiciels pour wintv

Après l'installation des pilotes, lancez l'installation des logiciels WinTV.

Pour cela, cliquez sur Démarrez, puis sur Exécutez et entrez la commande suivante :

D:\SETUP.EXE (D étant la lettre de votre lecteur CD-ROM)

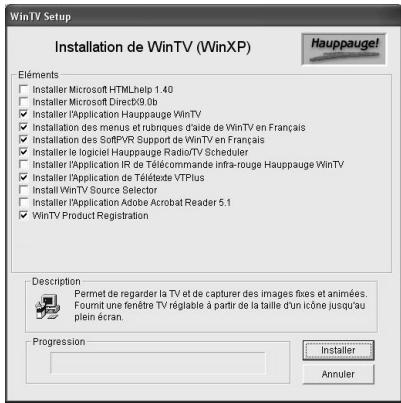

Choisissez ensuite le langage d'installation.

Décochez les cases des applications que vous ne voulez pas installer. Vous pouvez laisser par défaut pour installer les applications recommandées.

Cliquez sur Installer pour démarrer l'installation

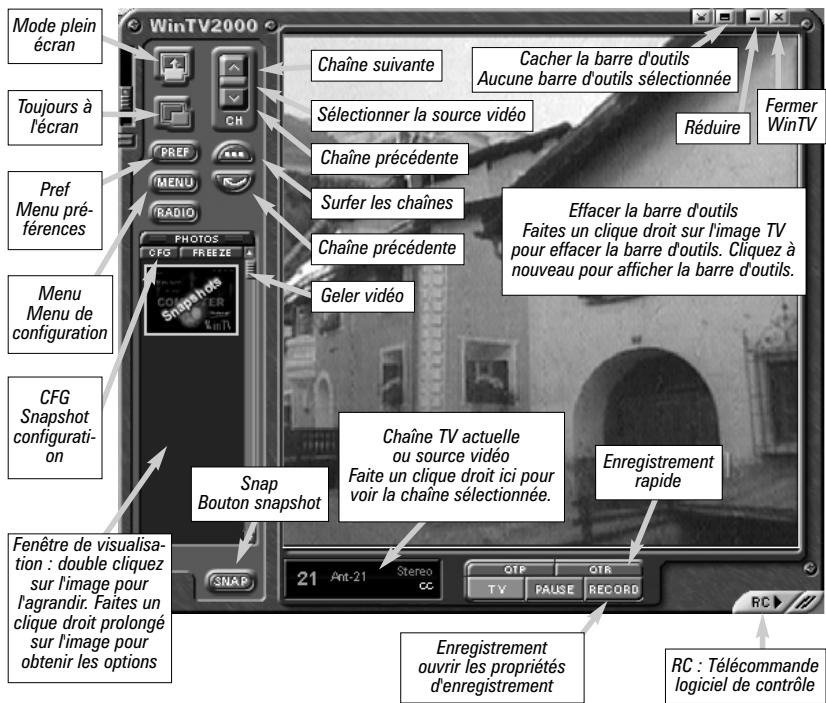

Après l'installation des logiciels, lancez WinTV2000 par le raccourci sur le bureau pour utiliser le logiciel TV.

Recherche des chaînes

Lorsque vous lancez WinTV2000 pour la première fois, ce dernier vous propose de faire une recherche des chaînes automatique. Cliquez sur Oui et Sélectionnez les paramètres de recherche suivants : Recherche par canaux / Antenne (même si vous possédez le cable) / SECAM / L / France puis sur Rechercher pour lancer la recherche.

Configuration des chaînes

Après avoir effectué la recherche des chaînes, vous pouvez renommer les canaux trouvés et ajuster le canal pour une éventuelle meilleure réception. Pour cela, cliquez sur Menu puis sur Suite Manager. La fenêtre de configuration des chaînes apparait. Sélectionnez le canal que vous désirez modifier puis sur Editor. Vous pouvez ainsi attribuer des noms aux chaînes et faire un réglage fin. Valider en cliquant sur OK.

Mode TV en plein écran

Quand vous cliquez sur le bouton, l'affichage se met en plein écran. Pour quitter le mode plein écran, faites un clic droit de la souris sur l'image TV. Si vous VOYZ une bande noire qui contourne l'image TV, cliquez sur le bouton PREF (in bold) puis l'onglet TV Mode. Cochez la case "Autoriser le changement de résolution". Si cela ne fonctionne toujours pas, pensez à faire une mise à jour des pilotes de votre carte graphique et mettez-vous en affichage 16 bits sous Windows.

Mode "toujours à l'écran

Le mode "Toujours à l'écran" permet de toujours avoir la fenêtre TV en premier plan sur votre bureau. Pour l'activer, cliquez sur Menu, Options puis sur Toujours à l'écran. Pour quitter ce mode, désélectionnez cette option.

Bouton menu

MERCI clique sur Menu pour ouvrir le Menu de configuration TV. Voici les commandes principales pour configurer la TV, et configurer d'autres options :

Suite Manager : configurer le tuner TV (recherche, nom des chaînes, réglage fin, etc.), organiser votre liste de chaînes favorites et ajouter une source vidéo externe à votre liste.

Configuration: configuration des propriétés des chaînes (couleur, audio, propriétés MPEG, etc...)

Vue : propriété de l'affichage TV.

Bouton préf

Cliquez sur Pref pour ouvrir le menu Préférences :

View: propriétés de l'écran d'affichage des chaînes TV et du Volume Audio, vous pouvez activer les sous-titres, contrôle de l'affichage de la Barre d'outils (mode Title), NoToolBar mode (No Title) et le Plein écran (mode TV).

Movies : configurer les propriétés vidéo et audio du SoftPVR. Sélection du réseau d'enregistrement des vidéos (DVCR Record File Path), le niveau de qualité MPEG, ainsi que les propriétés audio.

Snapshot: réglages des propriétés de capture d'images fixes.

Audio: propriétés audio.

Couleur: ajuster les couleurs de l'image TV.

Enregistrer avec softpvr™

Note: Les fonctions suivantes ne sont pas actives avec le SoftPVR™ pour WinTV-Express : OTP et Pause, ainsi que l'avance et le retour rapide. Un Pentium III 800MHz minimum ou équivalent est recommander pour obtenir les autres performances du SoftPVR™. Un Pentium de 1.5GHz ou plus est recommandé pour l'enregistrement en DivX.

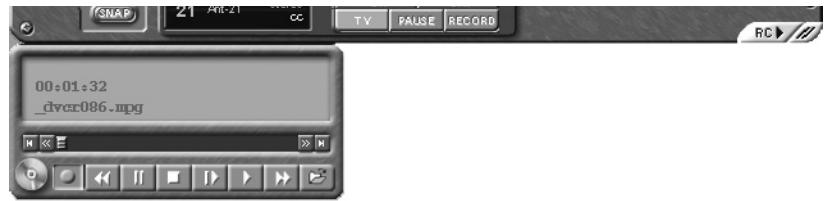

Pour lancer l'enregistrement, cliquez sur OTR (Enregistrement rapide) ou sur le bouton rouge (RECORD) de WinTV2000. Vous pouvez programmer un enregistrement avec WinTV-Scheduler.

Pour arrêter l'enregistrement, cliquez Stop. Pour fermer le contrôle d'enregistrement, cliquez sur le bouton vert (TV).

Si vous cliquez plusieurs fois sur OTR, un chronomètre sera activé, il sera de 15 minutes d'enregistrement pour chaque clique sur le bouton OTR. Par exemple, si vous cliquez 3 fois sur le bouton OTR, l'application WinTV enregistrera pendant 30 minutes.

Le fichier vidéo sera enregistré par défaut dans le répertoire

C:\MyVideos. Pour changer de réseau, cliquez sur PREF (menu Préférences), puis sur l'onglet Movies. Dans DVCR Record Path, spécifiez le réseau d'enregistrement.

Bouton Rec : En cliquant sur le bouton Rec, l'application génère automatiquement le fichier vidéo et lance l'enregistrement du programme TV. À chaque fois que vous enregistrez, un nouveau

fichier sera automatiquement créé et son nom sera affiché dans la fenêtre de contrôle d'enregistrement. Le premier fichier sera _dvcr001.mpg. Le second sera _dvcr002.mpg et ainsi de suite.

Pendant l'enregistrement :

L'affichage TV continue normalement dans la fenêtre de WinTV. Le compteur indique la longueur de votre enregistrement en heures(s): minutes(s): secondes(s). Si vous avez démarré l'enregistrement en cliquant sur OTR, en cliquant plusieurs fois sur ce dernier, le temps total pour l'enregistrement sera également affiché.

Cliquez sur Stop pour arrêter l'enregistrement. Le fichier audio/vidéo est automatiquement enregistré sur votre disque dur avec le nom spécifique dans les paramètres. Le compteur est remis à 00:00:00 après l'enregistrement.

Bouton Play : Cliquez sur Play pour visionner le dernier fichier video enregistré sur votre disque. Avec SoftPVR, vous pouvez seulement démarrer et mettre en pause le fichier video.

Bouton File : Cliquez sur File pour ouvrir le menu. Le nom du dernier enregistrement est listé dans la boîte de dialogue. Dans cette fenêtre vous pouvez : renommez le fichier vidéo enregistré,

lire un fichier vidéo précédemment enregistré, effacer un fichier vidéo.

Si vous avez bien le son lors de la visualisation TV en direct mais pas de son lors de la lecture du fichier vidéo d'enregistrement, il faut vérifier deux choses :

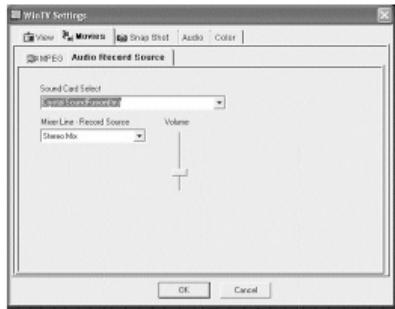

1. Cliquez sur Pref puis sur Movies, allez ensuite sur l'onglet Audio Record source et assurez-vous que votre carte son est bien sélectionnée dans Sélection de la carte son et que Stéréo Mix ou Mono Mix soit bien sélectionné dans Record Source. Augmentez ensuite le niveau de volume d'enregistrement.

1. Ce problème est parfois dû à un mauvais paramètre de la carte son pour l'enregistrement à partir de l'Entrée Ligne. Pour cela, cliquez sur Démarrer / Exécuter et tapez SNDVOL32 /REC. Sélectionnez le potentiomètre Entrée Ligne (Line In).

9. Les raccourcis clavier

Augmenter le volume = Défilement Haut

Diminuer le volume = Défilement Bas

Haut-parleur muet = Ctrl+M

Chaîne suivante = Plus (+)

Chaîne précédente = Moins (-)

Arrêt Image = Ctrl + F

Activer Barre de Menus = F10

Bouton droit de la souris = Mode Titre/Mode sans Titre/Mode TV

WinTV-Scheduler permet de programmer l'ouverture de WinTV2000 ou l'enregistrement d'un programme TV. WinTV-Scheduler se trouve dans le réseau Hauppauge WinTV du menu Démarrer.

Attention : Windows Scheduling Agent doit être actif pour le bon fonctionnement de WinTV-Scheduler. HCW_Scheduler vérifie cela au premier lancement de WinTV-Scheduler, cliquez impérativement sur OUI !

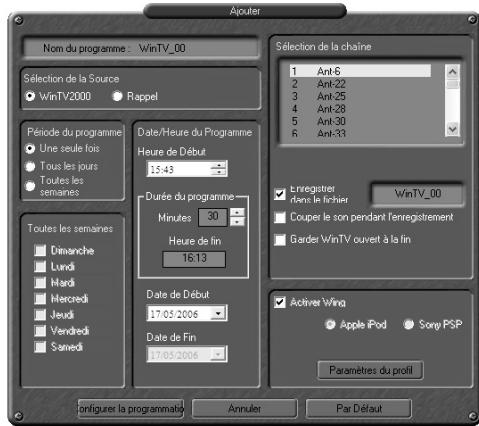

Après avoir lancé WinTV-Scheduler, vous devez sélectionner un programme en cliquant sur le bouton Ajouter.

Vous devez configurer les champs suivants :

L'enregistrement en arrêté plan vous permet d'enregistrer votre émission sans avoir l'application WinTV2000 active.

• Sélection de la source : Laissez la case WinTV2000 cochée pour un enregistrement, ou sélectionnez "Rappel" pour activer une simple alerte.
• Période de programme : Indique la fréquence de répétition de cette programmation : une seule fois, une fois par jour ou par semaine. Heure de départ : Indiquez l'heure de démarrage désiré.

Note : Il est toujours possible que votre émission TV soit transmise en avance ou en retard, et environ 10 secondes sont nécessaires pour lancer WinTV et initialiser l'enregistrement. Il est donc conseillé d'anticiper l'heure de démarrage de votre programme de quelques minutes, ainsi que d'augmenter la durée totale de l'enregistrement.

• Durée du programme: Par défaut 30 mn, que vous pouvez augmenter par palier de 15 mn, vous pouvez aussi entrer directement la durée.
• Date de début : Par défaut la date d'aujourd'hui est indiquée. Changez cette date selon votre choix.
• Date de fin : Si vous programmez un enregistrement journalier ou hebdomadaire, signalez une date de fin.
• Sélection de la chaîne : Sélectionnez la chaîne TV désirée.
• Options d'enregistrement : Cliquez sur Enregistrer dans le fichier pour enregistrer votre émission. Décochez cette case pour simplement regarder la TV. Vous pouvez aussi dénommer votre fichier dans la boîte de dialogue.
• Wing: Wing® est un logiciel de transcodage optionnel, non disponible avec WinTV-Express.

Lorsque tout est configuré, cliquez sur Enregistrer. Si vous le désirez, vous pouvez maintenant configurer d'autres programmes supplémentaires.

Le logiciel WinTV n'a pas eu à être lancé pour que le WinTV-Scheduler fonctionne, par contre, il faut environ 10 secondes pour que WinTV2000 se lance et démarre l'enregistrement. Notre PC doit rester allumé.

Dépannage

Veuillez visiter notre page de support technique : www.hauppauge.fr rubrique Support puis sélectionner WinTV-Express.

Vous trouverez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques...

Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30 :

Tél: [phone]

Email: [e-mail]

Web: www.hauppauge.fr rubrique Support

Réglementation des interférences radio :

Ce matériel a été contrôlé et satisfait aux limites imposées pour les unités numériques de classe B, conformément à l'alinéa 15 de la réglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement résidentiel. Ce matériel génère, utilise et peut émettre de l'énergie haute fréquence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, provoquer des interférences. S'il constate des interférences lors de la réception d'émissions de radio ou de télévision (il suffit, pour le constater, d'allumer et d'éteindre successivement l'appareil), l'utilisateur devra prendre les mesures nécessaires pour les éliminer. À cette fin, il devra:

• Réorienter ou déplacer l'antenne réceptrice.
• Accroître la distance entre le matériel et le récepteur.
• Brancher le matériel sur un autre circuit que celui du récepteur.
• Consulter le revendeur ou un technicien de radio/télévision expérimenté.

Numéro d'identification FCC : H90WINTV

ATTENTION : Toute modification non approuvée expressément par Hauppauge est de nature à interdire l'usage du matériel.

Réglementation CE : Ce matériel a été testé et est en conformité avec les 3 normes de l’aligña 3 EN 55013, EN 55020 et EN 801-3.

WEEE - DEEE

Il est interdit de jeter cet appareil avec les déchets ménagers. Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux équipements électriques et électroniques usagés (Waste Electrical and Electronic Equipment - WEEE). La directive définit le cadre pour la récupération des équipements usagés applicables dans les pays de la CE. Pour vous défaire de votre ancien appareil, utilisez les systèmes de collecte qui vous sont proposés.
