Type de produit	Carte tuner TV PCIe
Caractéristiques techniques principales	Tuner DVB-S2, DVB-T2, DVB-C, prise en charge de la télévision numérique terrestre et satellite
Alimentation électrique	Alimentation par le port PCIe, aucune alimentation externe requise
Dimensions approximatives	Environ 12 x 10 x 2 cm
Poids	Environ 200 g
Compatibilités	Compatible avec Windows 10, 8, 7, Vista, et certains systèmes Linux
Fonctions principales	Enregistrement de programmes TV, lecture en direct, support pour le Timeshift
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sous certaines conditions
Sécurité	Ne pas exposer à l'eau, respecter les normes électriques lors de l'installation
Informations générales utiles	Vérifier la compatibilité avec votre système avant l'achat, nécessite un logiciel de lecture compatible

FOIRE AUX QUESTIONS - WINTV-CI HAUPPAGE

Qu'est-ce que le Hauppauge WinTV-CI ?

Le Hauppauge WinTV-CI est un module d'interface commune qui permet de recevoir des chaînes de télévision par satellite ou câble sur votre ordinateur.

Comment installer le Hauppauge WinTV-CI ?

Pour installer le Hauppauge WinTV-CI, insérez le module dans le slot CI de votre carte tuner Hauppauge, puis suivez les instructions de configuration fournies avec le logiciel WinTV.

Pourquoi je ne peux pas recevoir de chaînes après l'installation ?

Assurez-vous que le module CI est correctement inséré et que votre abonnement à la télévision par câble ou satellite est actif. Vérifiez également les paramètres de configuration dans le logiciel WinTV.

Le signal est intermittent, que faire ?

Vérifiez la qualité de votre connexion coaxiale. Assurez-vous qu'il n'y a pas de dommages aux câbles et que toutes les connexions sont serrées. Vous pouvez également essayer de repositionner votre antenne si vous en utilisez une.

Où puis-je trouver les mises à jour du logiciel pour le WinTV-CI ?

Les mises à jour du logiciel peuvent être téléchargées sur le site officiel de Hauppauge dans la section de support. Assurez-vous de télécharger la version compatible avec votre modèle.

Mon logiciel WinTV ne reconnaît pas le module CI, que faire ?

Vérifiez si le module CI est bien compatible avec votre carte tuner. Redémarrez votre ordinateur et assurez-vous que tous les pilotes sont à jour.

Comment configurer les chaînes après l'installation ?

Utilisez l'option de scan des chaînes dans le logiciel WinTV pour détecter automatiquement les chaînes disponibles. Suivez les instructions à l'écran pour finaliser la configuration.

Puis-je utiliser le WinTV-CI avec d'autres carte tuners ?

Le WinTV-CI est spécifiquement conçu pour fonctionner avec les cartes tuner Hauppauge. Il peut ne pas être compatible avec d'autres marques.

Y a-t-il une assistance technique disponible si j'ai besoin d'aide ?

Oui, vous pouvez contacter le support technique de Hauppauge par email ou par téléphone. Les horaires d'assistance sont disponibles sur leur site officiel.

MODE D'EMPLOI WINTV-CI HAUPPAGE

WinTV-Cl Guide d'installation rapide

© 2008 Hauppauge Computer Works · Qi-WinTV-Cl-V1.1-FR · 2008/07/29

Hauppauge Computer Works, Sarl. 48, rue Sainte Anne 75002 Paris, FRANCE www.hauppauge.fr

Support Tech. : ([phone]
Telephone : [phone]
Fax : [phone]
[e-mail]

Contenu de la boîte

WinTV-Cl
- Un cable USB
Le CD-ROM d'installation WinTV
- Ceguide d'installation

Configuration minimale

Vous doivent en possession d'une WinTV compatible telle qu'une WinTV-NOVA-S-Plus, WinTV-HVR-900, WinTV-HVR-3000 (Pour une liste complète des WinTV compatible, visitez www.hauppauge.fr) et être sous Windows XP avec Service Pack 2 ou Windows Vista (32bit), avec un port USB 2.0 de libre.

Le WinTV-Cl est un accessoire pour votre WinTV et permet, en combi-naison avec un Conditional Accès Module (CAM) et un abonnement (carte d'abonnement à puce), de receivevoir des Bouquet TV payer.

1. Avant d'installer WinTV-Cl

Si vous installation WinTV a eté faite avec un CD-ROM d'installation WinTV antérieur à la version 4.0, il est nécessaire de faire une désinstallation avant d'utiliser le CD-ROM fourni.

Pour ceci, mettez le CD-ROM dans votre lecteur et exportez-le et lancez le programme HCwClear. Cochez les deux dernières cases et cliquez sur OK. Un écran noir peut apparaître avant de se fermer automatiquement quand tout est désinstallé.

RedémarrezVotePC,WindowsdétectevoiretunerWinTV,la fenetre d'Ajout de Nouveau Matériel apparait.

Cliquez sur « Annuler » autant de fois que nécessaire, et passez à l'étape suivante.

2.Installer le WinTV-Cl

Windows doit être correctement installé et démarré avant de relier WinTV-Cl à un port USB. Localisez un port USB 2.0 libre (normalement situé au côte ou au dos de l'ordinateur) et branchez WinTV-Cl au port USB.

3. Installation des pilotes de votre WinTV, du WinTV-Cl et des applications WinTV

Note : Si vous avez un logiciel antivirus sur votre PC, veuilles le désactiver durant l'installation de votre WinTV.

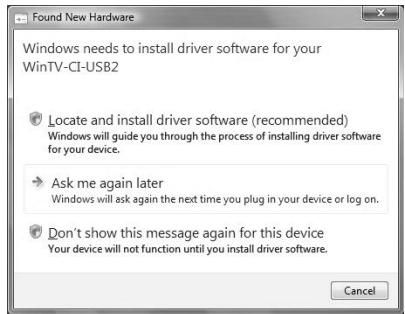

Lorsque you reliiez WinTV-Cl pour la première fois à un port USB, la fenetre d'Ajout de Nouveau Matériel apparait, cliquez sur « Annuler » Insérez le CD-ROM d'installation WinTV, la fenetre d'installation apparaitra automatique.

Note: Si la fenêtre n'apparait pas, explorez le CD-ROM et double cliquez sur le fichier nommé 'Setup'.

Dans cette fenêtre d'installation, cliquez sur Step 1: Install WinTV Drivers.

Une fenêtre bleue s'ouvre alors et commence à installer etmettre à jour les pilotes pour vos produits.

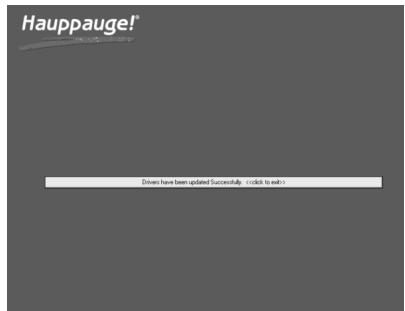

Un message apparait pour vous indiquez le résultat de l'installation. Cliquez sur la barre pour terminer cette etape.

Après, cliquez sur Step 2: Install WinTV et choisissez votre langue à partir de la liste.

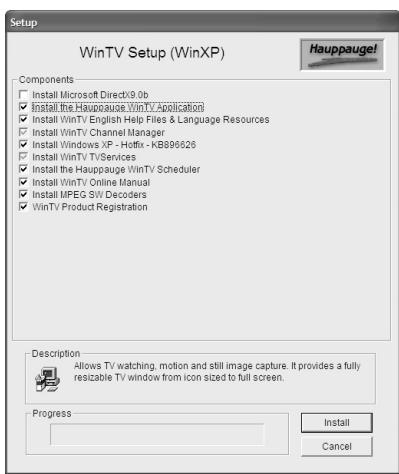

La fenêtre WinTV Setup apparait et commence à installer automatiquement les applications WinTV.

Note : Pendant l'installation, des programmes d'installation peuvent apparaître, nous recommendons de suivre les instructions à l'écran et d'installer ces programmes avec les options par défaut.

Note: Pour les utilisateurs experts, il est possible de modifier la liste des applications installées par défaut, en cliquant sur 'Custom Installation'.

Une fois l'installation de WinTV complete, cliquez sur Exit.

Vérickation de l'installation du WinTV-Cl

Pour vérifier que vous avez correctement installé votre WinTV-Cl, ouvrez le gestionnaire de péripériques et vérifie si « WinTV-Cl USB (11XXX) » apparait dans « Contrôleurs de bus USB ».

Maintenant, cliquez sur « Affichage » et « Afficher les péripériques cachés ». Si la TV est en cours d'exécution sur votre PC, vous verrez un second péripérisque au titre de « WinTV-Cl BDA 11XXX » dans « Contrôleur audio, video et jeu ». Si ce péripérisque est visible, alors votre WinTV-Cl est bien installé.

4. La nouvelle application WinTV® v6

Double cliquez sur l'icone WinTV pour regarder et enregistrer la TV, écouter la radio DVB, et dire vos vidés MPEG.

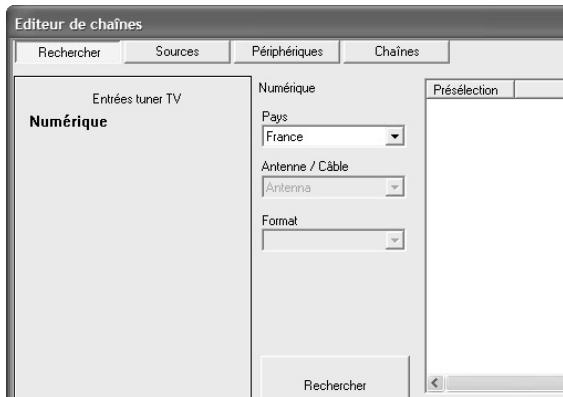

Recherche des chaînes

Au premier démarrage, le message "Voulez-vous rechercher les chaînes maintainant ?" apparait, cliquez sur Oui. Soyer sur d'avoir relier une antenné de toit pour cette première recherche de chaînes.

Sélectionnez votre pays de résidence, par exemple « France » et cliques sur Rechercheur.

La recherche des chaînes démarre et détectera toutes les chaînes disponibles Quand une chaîne est détectée, le Statut du signal afficher un niveau de réception et la case Locked se cochera. Cette recherche nécessite environ 5 minutes, durant lesquelles la fenêtre sera figée. Cliquez sur Fermer après avoir terminer la recherche des chaînes.

Reception des chaînes TV payantes

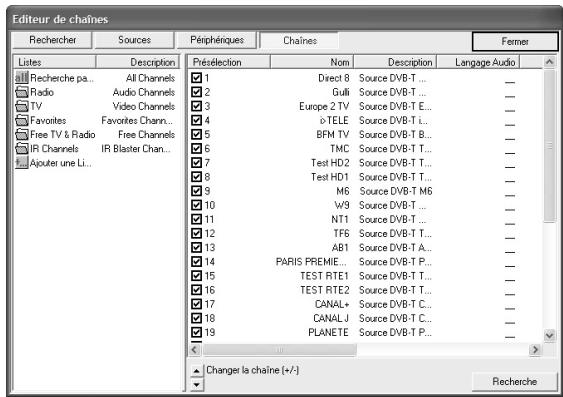

Activation des chaînes d'un bouquet TVpayant

Une fois la recherche des chaînes effectuees, vous nevez faire la selection des chaînes payantes voulues. Pour faire ceci, cliquez sur l'onglet Chaînes pour avoir une vue sur la liste complete des canaux trouvés.

Déroulez cette liste et sélectionnez chaînes payantes que vous souhaitez décoder, en cochant la case présente dans la colonne « Préselection ».

Mise en route du WinTV-Cl

Pour décoder les chaînes d'un bouquet TV payant, vous avez besoin d'un module d'accès conditionnel approprié (CAM) et d'une carte à puce d'abonnement (non inclus dans la boîte).

Assurez-vous que WinTV-Cl soit branché au port USB 2.0 de votre ordinateur.

Insérez la carte d'abonnement correctement (typiquement avec la puce vers le haut) dans le CAM jusqu'à la butée. Ne force pas, elle doit s'insérer sans à-coup, sinon, vérifie le sens.

Insérez le CAM correctement (typiquement avec l'étiquette colorée vers le haut) dans WinTV-Cl jusqu'à la butée. Ne force pas, elle doit s'insérer sans à-coup, sinon, vérifie le sens.

Vous pouvez maintainant demarrer l'application WinTV (double cliquez sur l'icone WinTV present sur votre bureau ou du menu Demarrer de Windows) et selectionnez une chaîne d'un bouquet TV payant. Si tout est conforme, la chaîne s'affichera.

Note: Actuellement, il n'est pas possible de changer la configuration du code parental sur la carte d'abonnement ou tout autre configuration ou mise à jour. Vous devrez utiliser votre décodeur satellite, cable ou TNT pour effectuer ces changements ou mises à jour.

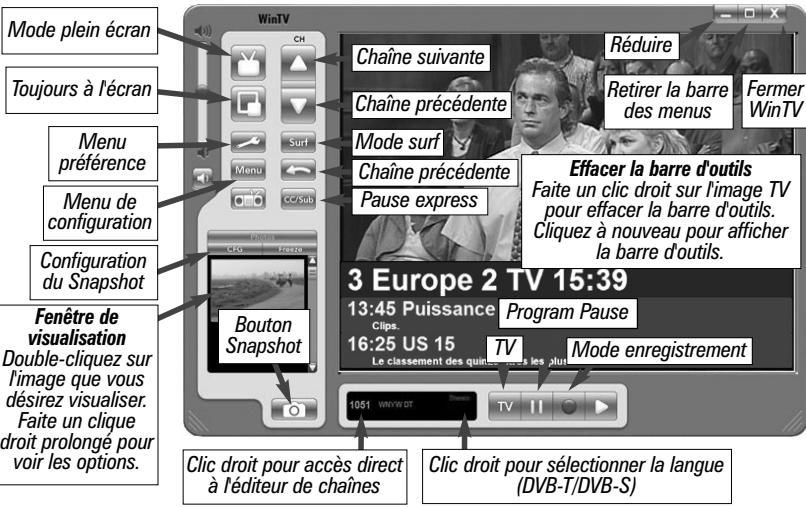

Regarder la TV

Afficher la TV en plein écran

Cliquez sur l'icon Mode TV en haut et à droite de la fenêtre WinTV

ou faites Ctrl+T. Appuyez sur Echap pour revenir au mode fenêtré.

Mode Toujours à l'écran

Cliquez sur l'icon Toujours à l'écran pour rendre la fenêtre

WinTV toujours visible. Ceci vous permet de travailler sur une application avec la fenêtre TV affichée en permanence.

Pour une meilleure satisfaction en mode toujours à l'écran, utilisez le Mode sans menu dans une petite fenêtre, par exemple dans un coin et la fenêtre WinTV plus grande en Mode fentré. Ainsi vous pouvez commuter rapidement d'une petite fenêtre à plus grand simplement en cliquant sur le bouton droit de la souris.

Bouton Pref

Cliquez sur le bouton Pref pour ouvrir la fenêtre WinTV Settings. Vous aurez accès aux configurations de base de la WinTV : Visualiser : Configure l'OSD (menu à l'écran), le Mode fentré, sans menu, ou TV (plein écran).

Films : Configure le réseau de destination de vos enregistements, la taille du Pause Buffer. Seule la qualité "DVD 2048 octets" est disponible. En effet, le débit à l'enregistrement est égal au début reçu, la qualité video resté intacte.

Snap Shot: Configure la résolution des images capturées.

Audio: Configure l'audio, mais aucun changement n'est nécessaire.

Bouton Menu

Cliquez sur le bouton Menu pour acceder rapidement à l'ensemble des fonctions de la WinTV par un menu dérouulant. Celui-ci intègre aussi les options de WinTV Settings.

4:3; 16:9: Préselection de réglage pour un affichage aux différents formats.

Selectionner une chaîne : Cliquez sur la chaîne désirée. Avec

Selectionner la liste vous pouvez filtrer vos listes de chaînes (TV, Radio, Favori etc..) Vous pouvez aussi rechercher une chaîne avec le moteur de recherche.

Entrez par exemple "11" pour afficher NT1 ; ou tapez "Fra" pour réduire la liste aux chaînes incluant ces lettres.

Editeur de chaînes : Configure les chaînes TV (recherche, éditer, création d'une liste de chaînes favorites, etc...)

Dans l'onglet Châines, vous pouvez创建工作 des Listes favorites en cliquant sur Ajouter une liste et en glissant les chaînes désirées. Cela ne supprime pas la chaîne des listedes TV ou Radio, qui reste complète. Les adio.

Ainsi, vous pourrez naviguer entre vos chaînes favorites en Sélectionnant en cliquant droit dans la fenêtre d'information, à gauche du bouton vert «TV» de WinTV / Sélectionner la liste / All Channels (TV + Radio); TV; Radio ou une de vos listes de chaînes favorites.

Configurer: Accès direct aux menus de WinTV Settings

Préférence: Présélection de résolution d'image TV

Affichage:Gèle l'image

Fichier : Pour capturer et enregistrer en une seul opération l'image de la fenêtre TV

Note: WinTV affiche les menus contextuellement : tous ne sont pas accessibles si vous ouvrez la fenêtre de contrôle Pause, si vous avez lancé un enregistrement, etc...

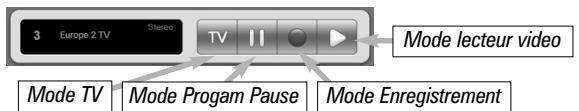

Télévision, Pause et Enregistrement

Ces boutons appelant la fenêtre de contrôle du direct télévisuel (Program Pause), d'enregistrement ou de lecture de videoeo MPEG. Le bouton TV ferme la fenêtre de contrôle et revient à la diffusion en direct.

Acceder au menu CAM

Le menu CAM du WinTV-Cl intégré à l'application WinTV v6 vous permet d'effectuer certaines opérations telles que vérifier l'état de votre abonnement, modifier les options du contrôle parental ou changer votre code PIN.

Lorsque l'application WinTV v6 est ouverte, une icône apparaitra dans la barre des tâches. Pour ouvrir le menu CAM du WinTV-Cl, faites un double cliç sur l'icône ou un cliç droit pour cliquez sur "Ouvrir".

Dépannage

Déinstallation complète de WinTV

Pour désinstaller le pilote et WinTV, allez à la racine du CD-ROM d'installation et lancer le programme HCWClear. Cochez les deux dernières cases et cliquez sur OK. Un écran noir apparait avant de se fermer automatiquement quand tout aura été désinstallé.

Le menu CAM du WinTV-Cl est uniquement accessible si vous taper WinTV est en cours d'utilisation. Assurez-vous que WinTV v6 est en cours d'exécution, sélectionnez une chaîne numérique avant de réessayez.

Vérifiez que votre CAM soit bien inséré dans votre WinTV-Cl, réinsérez le à nouveau. Si le problème persististe, débrancher / rebrancher le cable USB de votre WinTV-Cl.

Vérifiez le bon sens de la carte à puce dans le CAM. Vérifiez que votre carte d'abonnement soit correctement insérée dans le CAM.

Ill est probable que vous carte à puce ne possède pas l'abonnement valide pour la chaîne que vous essayez de regarder, ou votre carte à puce n'est pas consçu pour le CAM utilisé. Vérifiez auprès de votre fournisseur TV.

Impossible de visualiser les chaînes TV payantes avec un nouveau CAM et nouvelle carte à puce

Pour la plupart des fournisseurs TV, il faut que la carte à puce soit activée avant de fonctionner. Prenez contact avec votre revendeur ou fournisseur TV pour vous assurez que votre carte à puce soit bien activée et est en mesure de decrypter la télévision payante.

Problème d'affichage (ex : son sans l'image)

Fermer l'application WinTV. Aliez dans Demarrer / tous les programmes / Hauppauge WinTV puis « Primary »

Cochez la case « Allow MVR et VMR9 », fermer la fenêtre et redémarrer l'application WinTV. Si le problème persististe, testez « Force Primary » ou encore les autres possibités du programme « Primary».

Demander de l'aide

Veuillez visitor notre page de support technique : www.hauppauge.fr rubrique Support puis selectionner WinTV-Cl

Vous y trouverez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques...

Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30 :
Tél : [phone]

Email: [e-mail]

Web: www.hauppauge.fr rubrique Support

Réglementation FCC et CE

Réglementation des interférences radio :

Ce matériel a été contrôle et satisfait aux limites imposées pour les unités numériques de classe B, conformément à l'alinéa 15 de la réglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement résidentiel. Ce matériel généne, utilise et peut émettre de l'énergie haute fréquence et, s'il n'est pas installé et utilise conformément au manuel d'utilisation, provoquer des interférences. S'il constate des interférences lors de la réception d'émissions de radio ou de télévision (il suffit, pour le constater, d'allumer et d'éteindre successivement l'appareil), l'utiliseur devra prendre les mesures nécessaires pour les éliminer. A cette fin, il devra:

• Réorienter ou déplacer l'antenne réceptrice.
• Accroître la distance entre le matériel et le récepteur.
• Brancher le matériel sur un autre circuit que celui du récepteur.
• Consulter le revendeur ou un technician de radio/télévision experimenté.

Numero d'identification FCC : H90WINTV

ATTENTION : Toute modification non approuvée expressément par Hauppauge est de nature à interdire l'usage du matériel.

Réglementation CE : Ce matériel a ete teste et est en conformite avec les 3 normes de l'alinea 3 EN 55013, EN 55020 et EN 801-3.

WEEE

Il est interdit de jeter cet apparéil avec les déchets menagers. Cét apparéil est marqué selon la directive européen 2002/96/CE relative aux équipements électriques et électroniques usages (Waste Electrical and Electronic Equipment - WEEE). La directive définit le cadre pour la récapération des équipements usages applicables dans les pays de la CE. Pour vous défaire de votre ancien apparéil, utilisez les systèmes de collecte qui vous sont proposés.
