HVR-1300 - Lecteur multimédia HAUPPAGE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lecteur multimédia
Installation rapide	Oui
Compatibilité TV	Compatible avec TV CRT et TV à écran plat
Connexion antenne	Connecteur F (75 Ohms)
Sortie audio	Stéréo RCA
Sortie vidéo	Composite RCA
Alimentation	Adaptateur secteur externe
Installation du câble	Via connecteur antenne et câble AV
Compatibilité formats	Non précisé
Guide d'installation	Inclus dans le kit
Utilisation	Lecture de médias numériques sur TV
Dimensions	Non précisé
Poids	Non précisé
Accessoires inclus	Câbles AV, adaptateur secteur, guide d'installation
Garantie	Non précisé
Langues supportées	Multilingue (au moins français et espagnol)
Type de signal	Analogique
Mode d'installation	Plug and Play

FOIRE AUX QUESTIONS - HVR-1300 HAUPPAGE

Comment installer la carte Hauppauge HVR-1300 sur mon ordinateur ?

Pour installer la carte HVR-1300, éteignez votre ordinateur, ouvrez le boîtier, insérez la carte dans un slot PCI libre, puis refermez le boîtier. Allumez l'ordinateur et installez les pilotes fournis avec la carte.

Quels systèmes d'exploitation sont compatibles avec la Hauppauge HVR-1300 ?

La Hauppauge HVR-1300 est compatible avec Windows XP, Vista, 7, 8 et 10. Assurez-vous de télécharger les pilotes appropriés pour votre version de Windows.

Que faire si la carte n'est pas détectée par Windows ?

Vérifiez que la carte est correctement insérée dans le slot PCI. Assurez-vous également que les pilotes sont installés. Si le problème persiste, essayez de changer de slot PCI ou de tester la carte sur un autre ordinateur.

Comment configurer la réception TV avec la HVR-1300 ?

Après avoir installé la carte et les pilotes, ouvrez votre application de télévision (comme Windows Media Center ou un autre logiciel de capture vidéo), et suivez les instructions pour configurer la recherche des chaînes.

Puis-je utiliser la HVR-1300 pour enregistrer des programmes TV ?

Oui, la HVR-1300 permet d'enregistrer des programmes TV, à condition que vous utilisiez un logiciel compatible qui supporte l'enregistrement, comme Windows Media Center ou d'autres logiciels tiers.

La HVR-1300 fonctionne-t-elle avec des signaux HD ?

La Hauppauge HVR-1300 prend en charge les signaux analogiques et certains signaux numériques, mais elle ne prend pas en charge les signaux HD. Pour la réception HD, envisagez d'autres modèles de cartes Hauppauge.

Comment résoudre les problèmes de qualité d'image lors de la réception TV ?

Vérifiez la qualité de votre antenne ou de votre connexion câble. Assurez-vous que les pilotes sont à jour et que les paramètres de votre logiciel de télévision sont correctement configurés pour votre type de signal.

Où puis-je trouver des mises à jour pour les pilotes de la HVR-1300 ?

Vous pouvez trouver les mises à jour des pilotes sur le site officiel de Hauppauge dans la section support ou téléchargement.

MODE D'EMPLOI HVR-1300 HAUPPAGE

• La carte PCI WinTV-PVR-150 MCE avec encodeur MPEG-2 audio/vidéo matériel / La carte WinTV-PVR-500 MCE avec deux ensembles tuner TV + encodeur MPEG-2 audio/vidéo matériel, dont un avec radio FM / La carte PCI WinTV-HVR-1300 MCE avec tuner hybride DVB-T / TV analogue & radio FM avec encodeur MPEG-2 audio/vidéo
• La télécommande IR pour Media Center, 2 batteries AA Le récepteur IR sur USB pour Media Center
• Un transmetteur IR Le CD-ROM d'installation WinTV MCE Le Guide d'Installation Rapide WinTV Media Center Kit (ce guide)

Les cartes WinTV pour Media Center diffèrent des autres WinTV.

En effet, Microsoft Media Center nécessite une télécommande et un récepteur USB certifié par Microsoft, alors que les WinTV utilisent usually la télécommande Hauppauge, dont le connecteur se branche directement sur la carte.

1. Installation de la carte wintv MCE

Pour utiliser avec succès votre Windows XP Media Center Edition, vous avez également besoin d'une carte de graphiques certifiée MCE et d'un codec de décompression MPEG-2 (généralement fourni avec le lecteur de DVD). Veuillez visiter le site Web de Microsoft pour consulter la liste des dispositifs certifiés :

Vue d'ensemble de l'installation

1. Installation de la carte WinTV dans votre PC et connexion du câble TV ou A/V.
2. Après le démarrage de Windows XP Media Center Edition, installation du pilote du CD-ROM d'installation WinTV MCE
3. Installation de la télécommande Media Center.

Étape 1. installation de la carte wintv-pvr-150/500 MCE ou wintv-hvr-1300 MCE

Note : Eteignez votre ordinateur et consultez les instructions du constructeur de votre PC pour retirer le capot.

1. Localisez un slot PCI libre. Dévissez et retirez le cache métallique du slot libre.
2. Enclenchez la carte WinTV dans le slot libre et vissez-la. Replacez le capot de votre PC.

Note: Des dommages matériels peuvent être causés par l'électricité statique. Veuillez toucher une partie métallique de votre boîtier avant de procéder à toute manipulation.

Avec certaines cartes mères, vous ne devez enclencher la WinTV dans le premier ou le deuxième slot PCI.

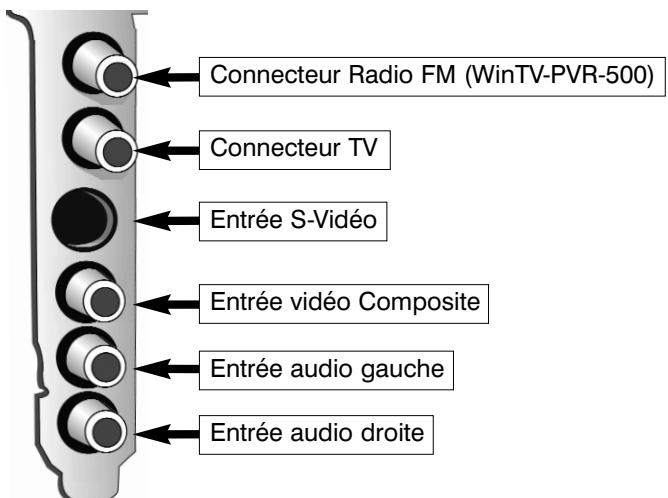

Étape 2. connection du câble TV ou a/v

Branchez votre antenne ou cable TV dans le connecteur "TV" ou branchez votre décodeur externe (décodeur satellite ou cable ou tout autre source A/V externe) avec les connecteurs S-Video ou vidéo Composite (jaune) + les RCA audio (blanc et rouge).

Étape 3. installation du pilote wintv-pvr / wintv-hvr

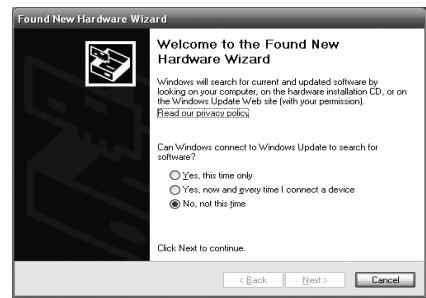

Quand vous démarrez Windows pour la première fois après avoir installé la carte WinTV, l'Assistant d'installation de nouveau matériel apparaît. Insérez le CD-ROM WinTV MCE Driver dans votre lecteur de CD-ROM

1. Lorsque la fenêtre d'ajout de nouveau matériel apparait, ne désisissez pas la connection à Windows Update pour la recherche de la mise à jour, cliquez Non, pas cette fois puis sur Suivant. Lorsque la fenêtre d'ajout de nouveau matériel apparait, ne désélectionnez pas la connexion à Windows Update pour la recherche de la mise à jour, cliquez Non, pas cette fois puis sur Suivant.

Cochez la case Installer le logiciel automatiquement (recommandé) puis cliquez sur Suivant.

1. Lorsque les pilotes seront détectés, vous verrez un certain nombre de fichiers se copier sur votre disque dur.

Note : Sous Windows XP, si une fenêtre apparait vous signalant que le pilote n'a pas été certifié, cliquez sur Continuer pour installer le pilote Hauppauge WinTV.

1. Cliquez sur Terminer. Si vous installez la carte WinTV-PVR-500 MCE, l'Assistant d'installation de nouveau matériel apparaîtra une deuxième fois, suivez à nouveau la procédure pour installer le deuxième tuner TV.

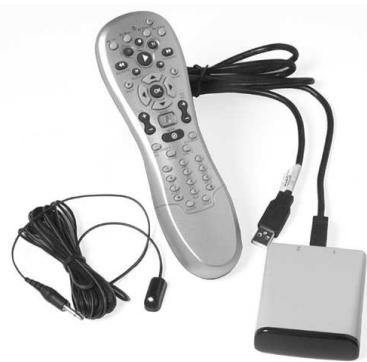

Étape 4. installation de la télécommande media center

La télécommande Media Center se compose d'un émetteur et d'un récepteur à brancher sur le port USB de votre PC. Vous pouvez aussi y adjoindre le IR Blaster pour transmettre des commandes IR à votre décembre TV (pour changer de chaînes depuis la même télécommande MCE)

1. Branchez le récepteur IR à une port USB de votre PC et mettez le récepteur en évidence pour bien receivevoir les signaux de la télécommande
2. Insérer les piles dans la télécommande (l'émetteur)
3. Cliquez sur le bouton vert Start pour vérifier le bon fonctionnement de la télécommande, l'application Media Center doit se lancer

Si vous voulez utiliser votre Media Center pour recevoir les chaînes de votre décodeur TV, reliez le câble IR

Blaster au récepteur IR MCE d'un côté

et positionné l'autre extrémité directement en face du récepteur IR de votre décodeur.

2. Démarrer la réception TV sous media center

Démarrer Media Center et sélectionnez avec la télécommande le menu Paramètres / TV puis Configurer le signal TV.

1. Configurer le signal TV

Media Center Edition peut déterminer quel est votre signal automatiquement. Ceci peut prendre une à deux minutes. Pour cela, allez dans le menu Paramètres / TV / Configurer le signal TV / Configurer automatiquement mon signal TV. Entrez votre code postal et cliquez sur Suivant. Une fois terminé, Media Center vous informera du mode de réception détecté.

Si vous choisissez de configurer votre signal manuellement, vous avez le choix entre

• Câble ou câble numérique - Satellite
• Antenne

Choisir Antenne suppose que vous avez directement relié le cable TV à la WinTV. Précisez maintenant qu'il s'agit d'une antenne classique en analogique (WinTV-PVR ou WinTV-HVR), ou d'une antenne numérique TNT (WinTV-HVR uniquement)

Choisir cable numérique ou Satellite suppose que vous avez relié votre décodeur TV à la WinTV-PVR ou WinTV-HVR.

Préciser alors que vous utilisez un terminal de réception (décodeur).

Attention : ce terminal doit pouvoir fonctionner avec la télécommande de votre PC Media Center via l'IR Blaster.

Choisissez Oui puis sélectionnez le bouton Suivant. Assurez-vous que votre décodeur soit allumé et que tous les câbles soient en place (câble de réception du signal TV, l'IR Blaster, câble A/V entre le décodeur et la WinTV), cliquez sur Suivant et sélectionnez l'entrée vidéo que vous avez utilisée (l'image doit s'afficher dans l'écran de contrôle).

Félicitations, la réception TV de votre PC Windows Media Center est maintenant configurée.

2. Réglage des chaînes et du guide

Assurez-vous d'être connecté à Internet avant d'aller dans le menu Guide, Sélectionnez Obtenir les données du guide.

Pour accéder à ces données, vous devez accepter les conditions du service. Sélectionnez alors le bouton J'accepte.

Entrez alors votre code postal, afin de déterminer les fréquences des chaînes de télévision dans notre région.

Une fois connecté au service, plusieurs options sont possibles. Par défaut, utilisez celle qui est recommandée.

Cliquez sur le bouton Terminer pour revenir au menu d'accueil.

3. Ajouter des chaînes ou modifier les paramètres des chaînes

Dans certains cas, les informations téléchargées concernant les fréquences TV ne correspondent pas, ou des canaux sont manquants.

Allez dans le menu Guide puis Modifier les nombres de canaux ou

Ajouter des canaux manquants. Sélectionnez la case en face du nom de la chaîne à modifier pour entrer le nouveau numéro de canal ou entrer le nouveau canal à ajouter (liste sur www.csa.fr/infos/opérateurs/opérateurs_televisionSites.php)

N'oubliez pas de cliquer sur le bouton Enregistrer dans le menu à gauche pour valider vos modifications.

Désinstaller le pilote wintv

Pour cela, exécutez simplement le HCWClear.EXE depuis le CD-ROM WinTV Media Center driver.

Si vous n'avez pas le menu radio FM dans media center

Vous avez installé la WinTV-PVR-USB2 MCE, WinTV-HVR-1300 MCE ou la WinTV-PVR-500 MCE (avec tuner FM) mais le menu Radio n'apparaît pas dans le menu général de Media Center.

• Ceci est dû à une détection incomplète du tuner, allez dans Paramètres / Radio pour initialiser le tuner :

Media Center peut vous annoncer qu'il ne détecte pas le tuner radio, essayez d'initialiser à nouveau le tuner ou faites une désinstallation / réinstallation complète à partir du CD-ROM WinTV Media Center Driver.

Media Center détecte le tuner et la page de préRéglages radio FM apparait. Cependant, si le menu Radio n'apparait toujours pas dans le menu principal, vous devez :

1. Fermer Media Center.
2. Allez dans le menu Démarrer / Tous les programmes / Configurer les programmes par défaut
3. Sélectionnez Personnalisée et cliquez sur la flèche pour dérouler les options
4. À la ligne Choisissez un lecteur de médias par défaut, cochez "Media Center Radio" et "Activez l'accès à ce programme". Sans avoir sélectionné ce dernier, le menu Radio n'apparaîtra pas dans le menu principal de Media Center.

Il est interdit de jeter cet appareil avec les déchets ménagers. Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux équipements électriques et électroniques usagés (Waste Electrical and Electronic Equipment - WEEE). La directive définit le cadre pour la récupération des équipements usagés applicables dans les pays de la CE. Pour vous défaire de votre ancien appareil, utilisez les systèmes de collecte qui vous sont proposés.
