MODE D'EMPLOI HVR-1100/1300 HAUPPAGE

La carte WinTV-HVR-1100 ou

WinTV-HVR-1300

• Une antenne radio FM

La télécommande, le récepteur

La télécommande, le récepteur et 2 piles

Le CD-ROM d'installation

Le CD-ROM d'installation WinTV incluant :

La nouvelle application

WinTV v6

WinTV-Scheduler

7 Day EPG

• VTPlus
• Ce guide d'installation

WinTV-HVR-1300

1. Installation de la carte wintv

1. Eteignez l'ordinateur. Consultez les instructions du constructeur de votre PC pour retirer le capot.
2. Localisez un slot PCI libre. Dévissez et retirez le cache métallique devant ce slot.
3. Enclenchez la carte WinTV dans le slot libre et vissez-la. Replacez le capot de votre PC.

Note: Des dommages matériels peuvent être causés par l'électricité statique. Veuillez toucher une partie métallique de votre boîtier avant de procéder à toute manipulation.

2. Connection des câbles

Avec WinTV-HVR-1100/-1300 vous pouvez regarder et enregistrer les chaînes analogiques ou TNT. Vous pouvez également relier une source vidéo par l'intermédiaire des entrées composite et S-Video ou écouter la radio FM.

Les connecteurs de la WinTV-HVR-1100/-1300 se présentent ainsi :

Page 1 Page 2

• Branchez votre câble d'antenne à la WinTV.
• Branchez l'antenne radio fournie au connecteur FM. Cette manipulation n'est pas nécessaire si vous cable TV fournit un signal radio.
• Collez le point Velcro sur le récepteur pour le placer là où il pourrait recevoir les commandes infrarouges.
• Insérez les piles type AAA dans la télécommande.
• Vous pouvez relier votre magnétoscope, caméscope, etc... Si votre source A/V utilise un connecteur PERITEL, vous devez utiliser un câble adaptable (non fourni, disponible en magasin ou sur www.hauppauge.eu). Voir page 5.

Pour recevoir la Télévision Numérique Terrestre, votre prise d'antenne murale doit être reliée à une antenne de toit compatible (son l'âge

Sélectionnez votre pays de résidence, par exemple « France » et cliquez sur Recherche.

La recherche des chaînes démarre et détectera toutes les chaînes disponibles (analogique et numérique). Cette recherche nécessite quelques minutes.

Cliquez sur Fermer après avoir terminé la recherche des chaînes.

Note: Si aucune chaîne de la TNT n'est détectée, assurez-vous d'être couvert par la TNT dans votre région et d'avoir relié une antenne de toit à la WinTV. A défaut, essayez d'entrer manuellement les numéros de canaux (voir section Dépannage).

Rechercher les chaînes TV à nouveau

Vous pouvez faire une recherche ultérieure des chaînes en cliquant sur Menu / Éditeur de chaînes, onglet Sources.

Pour les chaînes numériques, sous Entrée AUX, Sélectionnez Source DVB-T (pour les chaînes analogue, Sélectionnez Source Analogue) et cliquez sur Recherche automatique.

Quand une chaîne est détectée, le Statut du signal affiche un niveau de réception et la case Locked se cochera.

Ajouter une source audio/vidéo externe

Vous pouvez relier une source A/V externe comme un caméscope Hi8, un magnétoscope etc., à WinTV par l'intermédiaire des connecteurs RCA vidéo composite ou S-Video pour l'image et mini-jack (ou RCA blanc et rouge selon les modèles) pour le son.

Note: À moins qu'indiqué, la plupart des magnétoscopes et décodeur TV procure uniquement, via la sortie PERITEL, une sortie vidéo composite. Dans ce cas, un adaptateur PERITEL avec sortie S-Vidéo ne fonctionnera pas correctement et affichera uniquement une image noire et blanche. Dans tous les cas, assurez-vous SVP de la bonne direction du signal (de la PERITEL vers les RCA).

Lancez l'application wintv

• Connectez votre source vidéo externe (magnétoscope, caméscope, etc...) en utilisant les câbles et connecteurs appropriés (référez-vous à la section 2. de ce guide)

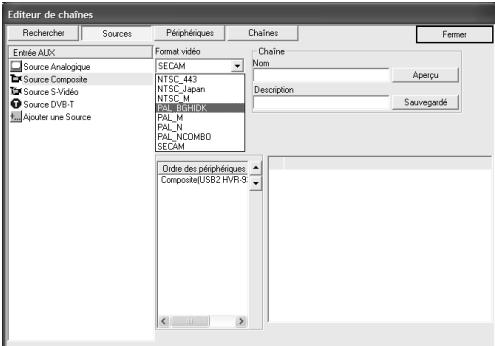

• Dans Menu, Éditeur de chaînes et l'onglet Sources, cliquez sur ajouter S-Vidéo ou Composite (selon le connecteur utilisé). Les entrées numérotées concernent le connecteur A/V interne (selon les modèles).

Ajoutez la source audio/vidéo externe

• Choisissez le format video, généralement PAL BGHIDK, et cliquez sur Aperçu après chaque changement. Si vous ne pouvez pas visu-aliser l'image en couleur, vérifie la connectique utilisée et essayez un autre format.
• Donnez un numéro de canal pour classer la chaîne et un nom (par exemple Composite PAL), cliquez sur Sauvegarder. Vous avez maintenant accès à votre source vidéo par la liste des chaînes.

Gérer plusieurs wintv

L'onglet Périphériques permet de : gérer plusieurs WinTV. Vous pouvez utiliser votre WinTV avec une autre WinTV, par exemple WinTV-HVR car si WinTV peut lire les chaînes analogiques et numérique à partir d’une antenne de toit, il n’est pas possible de brancher le câble analogique et une antenne de réception numérique sur le tuner en même temps. Aucune configuration n’est nécessaire dans cet onglet pour les tuners numériques, mais il est conseillé de désactiver les tuners ou entrées analogiques SoftPVRTM non utilisés pour éviter les conflits.

Cette fonction est actuellement au stade bêta et ne fait pas l'objet de support technique. Si la recherche des chaînes sur les différents tuners génère une liste de chaînes communes à toutes les WinTV, il ne sera pas possible de regarder deux chaînes à la fois.

Pour enregistrer deux chaînes à la fois, de deux WinTV différentes, vous devez utiliser l'option Enregistrer en arrêté plan dans WinTV-Scheduler. Cette option n'est pas compatible avec les tuners analogiques SoftPVR, dépourvus d'encodeur matériel, comme la WinTV-HVR-1100.

Si l'option Enregistrer en arrêté plan n'apparaît pas, insérer le CD-ROM d'installation WinTV dans votre lecteur et installez TVServices du dossier Pvr. Soyez certain que ni WinTV-Scheduler ni WinTV v6 ne soit en fonctionnement pendant cette installation.

ou la position de l'antenne), et non au réseau cable, et étant à la portée d'un émetteur de télévision numérique. Nous vous conseillons de prendre connaissance de l'avancement de la TNT dans notre région en visitant http://tnt.niv2.com Votre WinTV peut fonctionner avec le tuner analogue si la TNT n'est pas encore disponible.

3. Installation des pilotes et applications wintv

Note: Si vous avez un logiciel antivirus sur votre PC, veuillez le désactiver pendant l'installation de votre WinTV.

Démarrez votre PC. Lorsque la fenêtre de l'Assistant Matériel détecté apparait, cliquez sur Annuler.

Page 6

Insérez le CD-ROM d'installation WinTV dans votre lecteur optique (de CD-ROM ou DVD), une fenêtre apparait automatiquement. Cliquez sur Step 1: Install Drivers. Si l'exécution automatique du CD-ROM ne fonctionne pas, parcourrez le CD-ROM d'installation WinTV et double-cliquez sur

Vous serez alors face à une fenêtre bleue qui commencera à installer et mettre à jour les pilotes pour votre produit.

Une fois terminé, un message s'affiche dans la barre. Si ce message est Drivers have been updated Successfully, cliquez sur cette barre pour fermer cette fenêtre. Sinon, vérifie la connexion de votre WinTV, ou contactez notre support technique.

Page 3

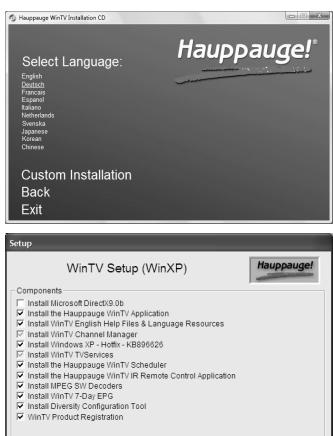

Cliquez maintenu Step 2: Install WinTV et sélectionnez votre langue.

Note: Vous pouvez sélectionner Custom Installation pour modifier la liste des applications WinTV à installer.

Un message apparait quand toutes les applications sont installées. Cliquez sur OK. Cliquez maintenant sur Exit pour fermer la fenêtre d'installation du CD-ROM.

4. L'application wintv®v6

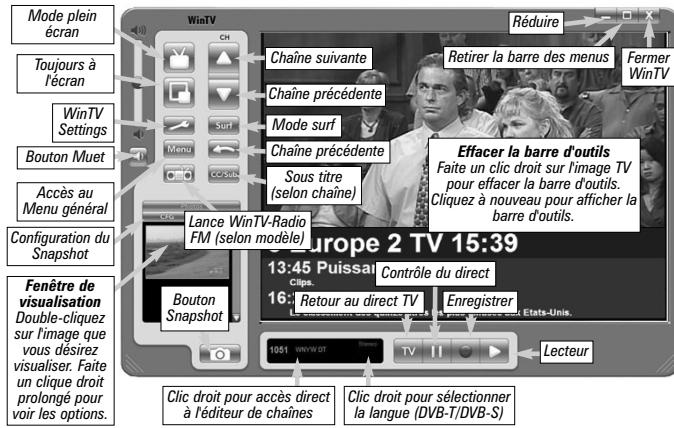

Double cliquez sur l'icône WinTV pour regarder et enregistrer la TV, écouter la radio DVB, et dire vos vidéos MPEG.

Recherche des chaînes

Au premier démarrage, le message "Voulez-vous rechercher les chaînes maintenant ?" apparaît, cliquez sur Oui. Soyez sûr d'avoir relié une antenne de toit pour cette première recherche de chaînes.

Page 4

Changer la taille de la fenêtre TV

Vous pouvez changer la taille de la fenêtre WinTV en saisissant n'importe quel coin et en tirant la fenêtre visuelle à la taille désirée.

Changer de chaîne

Vous souhaitez changer de chaîne en cliquant sur la flèche « haut » ou « bas » de WinTV. Alternativement, vous pouvez frapper un numéro de la chaîne (par exemple : 27) pour afficher cette chaîne (si la chaîne n'existe pas, vous verrez une fenêtre noire) ou recherchez une chaîne avec le moteur de recherche (par exemple : tapez "Fra" pour réduire la liste aux chaînes incluant ces lettres). Vous pouvez également faire un clic dans la fenêtre des chaînes, sous l'image TV, pour voir la liste des chaînes et faire sa sélection. AVEC SÉLECTIONNER listé vous pouvez filtrer vos listes de chaînes (TV, Radio, Favoris, etc.).

Page 7

Afficher la TV en plein écran

Cliquez sur l'icône Mode TV en haut et à droite de la fenêtre WinTV ou faites Ctrl+T. Appuyez sur Échap pour revenir au mode fenêtre.

Mode toujours à l'écran

Cliquez sur l'icône Toujours à l'écran pour rendre la fenêtre WinTV toujours visible. Ceci vous permet de travailler sur une application avec la fenêtre TV affichée en permanence.

Pour une meilleure satisfaction en mode toujours à l'écran, utilisez le Mode sans menu dans une petite fenêtre, par exemple dans un coin et la fenêtre WinTV plus grande en Mode fenêtré. Ainsi vous pouvez commuterrapidement d'une petite fenêtre à plus grand simplement en cliquant sur le bouton droit de la souris.

Cliquez sur le bouton WinTV Settings pour accéder aux configurations de fonctionnement de WinTV : Visualiser : Configure l'OSD (menu à l’écran), le Mode fenêtré, sans menu, ou TV (plein écran). Films : Configure le réseau de destination de vos enregistrements, la taille du Buffer Pause et la qualité d’enregistrement en analogique : Il existe deux qualités de compression SoftPVR (DVD et SVCD). Avec la WinTV-HVR-1300, plusieurs autres profils DVD sont disponibles, vous pouvez aussi créer vos propres profils. Côté TNT (Tuner DVB-T), pour les deux produits, seule la qualité "DVD 2048 octets" est disponible. En effet, le débit à l’enregistrement est égal au débit reçu, la qualité vidéo reste acte. Tous les enregistrements se font au format MPEG-2. Snap Shot : Configure la résolution des images capturées. Audio : Configure l’audio, mais aucun changement n’est nécessaire. Couleur : Configure la clarté, contraste, saturation des chaînes analogiques.

• Cliquez sur le bouton Menu pour accéder rapidement à l'ensemble des fonctions de la WinTV par un menu déroulant. Ceci intègre aussi les options de WinTV Settings. 4:3; 16:9: Préselection de réglage pour un affichage aux différents formats. Editeur de chaînes : Configure les chaînes TV (éditer, création d'une liste de chaînes favorites, etc...)

Page 8

Dans l'onglet Chaînes, vous pouvez créer des Listes favorites en cliquant sur Ajouter une liste et en glissant les chaînes désirées. Cela ne supprime pas la chaîne des listes des TV ou Radio, qui reste complète. Les chaînes TNT payantes sont détectées par défaut comme chaînes Radio. Ainsi, vous pourrez naviguer entre vos chaînes favorites en sélectionnant en cliquant droit dans la fenêtre d'information, à gauche du bouton vert «TV» de WinTV / Sélectionner la liste / All Channels (TV + Radio) : TV : Radio ou une de vos listes de chaînes favorites.

Router / TV, HDS ou anc de les listes de chaînes favoritesConfigurar : Accès direct aux menus de WinTV Settings

Préférence: Présélection de résolution d'image TV

Affichage: gèle l'image

Fichier : Pour capturer et enregistrer en une seule opération l'image de la fenêtre TV

Note: WinTV affiche les menus contextuellement : tous les menus ne sont pas accessibles si vous ouvrez la fenêtre de contrôle Pause, si vous avez lancé un enregistrement, etc...

Télévision, pause et enregistrement

La nouvelle application WinTV v6 propose quatre boutons pour contrôler le direct (Program pause), enregistrer ou relire un enregistrement TV. Cliquer sur le bouton Pause déroule la fenêtre Program Pause, alors que cliquer sur le bouton Enregistrer ou Lecteur déroule la fenêtre Record. Cliquer sur le bouton TV ferme ces fenêtres de contrôle et revient au direct télévisuel.

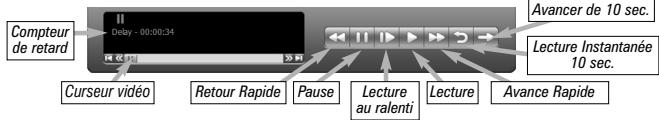

Contrôle du direct

Cliquez sur le bouton Pause de l'application WinTV pour ouvrir la fenêtre Program Pause et suspendre le direct TV (enregistrement du flux audio/vidéo dans la mémoire tampon). Avec les boutons ci-dessus, vous contrôlez le direct.

Cliquez sur le bouton TV pour retirer cette fenêtre et revenir au direct.

Le Compteur de Retard affiche le temps qui vous sépare du direct. Par exemple, si le Compteur affiche 00:01:23, la vidéo affichée date de 1 minute et 23 secondes derrière ce qui est actuellement diffusé.

Pause

Cliquez sur le bouton Pause pour activer le mode Program Pause, la WinTV enregistre alors le flux audio/video dans la mémoire tampon. Cliquez de nouveau sur le bouton Pause pour reprendre la visualisation du programme vidéo à où vous l'avez suspendu. Pendant la pause, le curseur vidéo indique le volume de données stocké dans la mémoire tampon. Par exemple, l'indicateur de position à mi-chemin indique que la moitié de la mémoire tampon est remplie. Le temps maximum de pause (entre ce que vous regardez et le programme TV en temps réel) dépend de l'espace disque attribué. Si vous ne pouvez pas oublier en pause autant de minutes que vous voulez, il vous faudra aller dans WinTV Settings pour augmenter la taille de mémoire tampon.

Cliquez sur le bouton Instant Replay pour revoir autant de fois que vous pouvez une séquence vidéo. Simultanément, votre mémoire tampon continue l'enregistrement.

Pour que le mode Instant Replay soit effectif, vous nevez obligatoirement replir la mémoire tampon de quelques minutes en cliquant suPause puis en reprenant la visualisation de l'émission, en décalage. Le retard est de 10 secondes par clic de souris. Par exemple si vous voulez revoir la dernière minute, vous nevez cliquer 6 fois, mais vous pouze aussi déplacer le Curseur video vers la gauche pour aller directement à la séquence recherchee (relâchéz le curseur pour que l'affichage démarre après quelques secondes)

Avancer de 10 secondes

• Cliquer sur le bouton Avancer de 10 secondes pour avancer dans la mémoire tampon de 10 secondes.

Retour

Clique sur le bouton Retour pour mettre en arrêt la vidéo de la mémoire tampon, clique à nouveau pour reprendre la lecture.

Avance rapide

• Clicker sur le bouton Avance Rapide pour augmenter la vitesse de lecture à 2x, cliquer à nouveau pour augmenter à la vitesse à 8x. Encore un clic vous ramènera à la vitesse normale (1x).

Ralenti

• Cliquez sur le bouton Ralenti pour réduire la vitesse de lecture du fichier, cliquez à nouveau pour continuer la lecture à la vitesse normale. Pour revenir à la visualisation en temps réel, cliquez sur bouton TV, ceci retire la fenêtre de contrôle.

Votre mémoire tampon est maintenant disponible à un nouveau

Program Pause, mais reste présent dans le dossier MyVideos.

Note : Pendant un Program Pause, certaines fonctions sont désactivées, comme le changement de chaînes.

Enregistrer ou relire un enregistrement

Cliquez sur le bouton Lecteur, déroule la fenêtre Record. Cliquez sur le bouton Enregistrer, déroule la fenêtre Record et démarre automatiquement l'enregistrement de votre programme audio/video. Si vous cliquez encore une fois sur bouton Enregistrer, l'enregistrement aura une durée limite à 15 minutes. Et 15 de plus à chaque clic. Par exemple, si vous cliquez sur le bouton Enregistrer 4 fois, WinTV fera un enregistrement de 45 minutes.

Vous pouvez configurer la qualité des enregistrements analogue dans WinTV Settings.

Page 10

Le temps est affiché en Heure: Minute: Seconde. Le temps écoulé apparait lors d'un enregistrement ou la position du curseur si vous lisiez un fichier enregistré.

Enregistrer

En cliquant sur le bouton Enregistrer, la capture démarre et un fichier se crée automatiquement. Le nom du fichier enregistré se décompose ainsi : Chaîne_date_heure. mpg Si vous enregistrerez la chaîne nommée Arte le 21 Juin 2007 à 10h02, il sera nommé :

Arte_20070621_100208.mpg. WinTV-Scheduler utilise le nom spécifique pour la programmation.

Pendant l'enregistrement - La ventilation continue de s'afficher dans la fenêtre WinTV - Le Compteur affiche la durée de votre enregistrement

• Si vous avez commencé la capture en cliquant sur le bouton Enregistrer, et que vous avez cliqué dessus plusieurs fois, le temps total d'enregistrement s'affiche. N'utilisez pas le bouton Enregistrer si l'enregistrement a démarré avec WinTV-Scheduler.

Cliquez sur le bouton Stop pour terminer l'enregistrement (ou la lecture vidéo). Le fichier est automatiquement sauvegardé, le compteur revient à zéro (00:00:00) et la fenêtre affiche la chaîne TV.

Lecture

Cliquez sur le bouton Lecture en mode Enregistrement joue le dernier fichier enregistré. Quand vous regardez un fichier enregistré, vous pouvez rebrousser ou avancer en utilisant les boutons Retour/Avance de 10 secondes ou le curseur vidéo.

Pause

• Clique sur le bouton Pause gèle la lecture d'un fichier, cliquer à nouveau sur ce bouton pour continuer la lecture.

Retour

• Cliquer sur le bouton Retour lit le fichier en arrêt à la vitesse de 1x, cliquer à nouveau sur ce bouton pour continuer la lecture.

Avance rapide

• Clique sur le bouton Avance Rapide augmente la vitesse de la ture à 2x, cliquer à nouveau augmente la vitesse à 8x. Encore un click ramènera à la vitesse normale (1x).

Ralenti

• Cliquer sur le bouton Ralenti réduit la vitesse de lecture du fichier, cliquer à nouveau pour continuer la lecture à la vitesse normale

Sauver/ouvrir

• Cliquer sur le bouton Sauver/Ouvrir ouvre le menu de fichier. Le dernier fichier enregistré sera listé dans la boîte de dialogue Nom du fichier. Utilise ce bouton pour lire vos précédents enregistrements avec WinTV

Note : Pendant un enregistrement, certaines fonctions sont désactivées, comme le changement de chaînes.

Raccourcis clavier

Haut de page - Plus de volume Bas de page - Moins de volume Plus (+) - Chaîne suivante Minus (-) - Chaîne précédente

5. Wintv-scheduler

WinTV-Scheduler permet de programmer l'ouverture de WinTV ou l'enregistrement d'un programme TV. WinTV-Scheduler se trouve dans le réseau Hauppauge WinTV du menu Démarrer.

Attention: Windows Scheduling Agent doit être actif pour le bon fonctionnement de WinTV-Scheduler. HCW_Scheduler vérifie cela au premier lancement de WinTV-Scheduler, cliquez impérativement sur OUI!

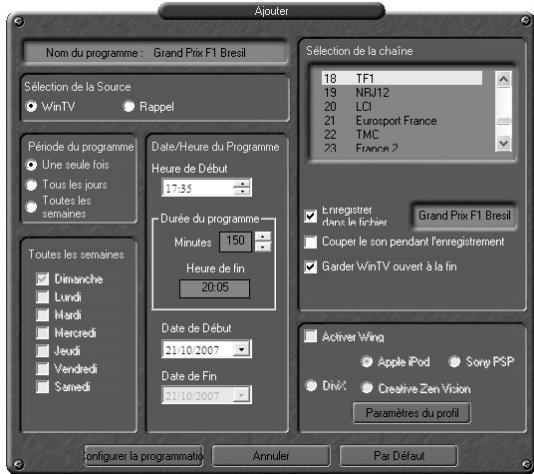

Après avoir lancé WinTV-Scheduler, cliquez sur le bouton Ajouter. Pour modifier une programmation, sélectionnez celle-ci et cliquez sur le bouton Editor.

Vous devez configurer les champs suivants

Page 13

Clique sur le titre du programme désiré pour ouvrir une fenêtre contenant les informations détaillées. Pour en programmer l'enregistrement, cliquez sur "Schedule for recording" puis sur "Close Window" pour fermer la fenêtre.

Page 17

L'application vtplus

VTPlus vous permet de regarder de multiples pages télétexte, de les enregistrer, de les imprimer

Vous pouvez aussi créer des liens dynamiques avec le Dynamic Data Links, pour exporter des informations vers un tableau.

Pour de favorables performances, l'application WinTV ne devrait pas être active quand vous souhaitez utiliser l'application VTPlus.

Pour lancer VTPlus, allez dans Démarrer / Tous les Programmes / VTPlus.

Note: VTPlus utilise la liste des canaux analogiques. Il est donc nécessaire de faire une recherche des canaux analogiques avant d'utiliser VTPlus. Il n'est pas possible de recevoir le télétexte Digital MHEG avec VTPlus.

Fonction de la télécommande lors d'un enregistrement

Note : La plupart des fonctions de WinTV et des boutons de la télécommande sont désactivées pendant un enregistrement.

Bouton Record : Établit une durée d'enregistrement, par saut de 15 minutes jusqu'à 2 heures, puis par saut de 30 minutes jusqu'à 4 heures. Cliquez à nouveau pour désactiver la durée d'enregistrement. Cette information est reportée dans le volet Record.

Bouton Stop: Stop l'enregistrement et ferme le volet Record (comme le bouton Back/Exit)

Bouton Pause : Gèle la vidéo. Appuyez sur le bouton Play ou Pause à nouveau pour reprendre la visualisation. Le bouton Pause n’affecte pas l’enregistrement, il continue en tâche de fond. Il n’est pas possible de faire un retour arrêté ou une avance rapide pendant un enregistrement.

Fonction de la télécommande lors d'une pause ou d'une lecture vidéo

Note : Vous ne pouvez changer de chaîne pendant une pause du direct

Bouton Record : Stop l’action actuelle et démarre un enregistrement Bouton Stop : Stop la lecture vidéo ou le mode pause et ferme le volet Record/Program Pause (comme le bouton Back/Exit)

Bouton Play : Lit la TV enregistrée ou reprend le direct depuis la mémoire tampon (si le volet Program Pause est ouvert). Les boutons Play et Pause ont alternativement la même fonction

<< (Rewind) : Retour rapide à vitesse 8x. Appuyer à nouveau reprend la lecture à 1x

>> (Forward) : Avance rapide à vitesse 2x. Appuyer à nouveau pour une vitesse 8x, encore une pression reprend la lecture à 1x

Bouton Pause : Démarre un Program Pause (Control du direct, ou TimeShift). Appuyer sur Play ou Pause à nouveau pour reprendre la visualisation en différée

I (Skip) : Saut avant de 10 seconds par clic dans la mémoire tampon. Rester appuyé sur le bouton Skip fait avancer la vente à raison de 10 minutes par 15 secondes

I< (Replay) : Saut arrière de 10 seconds par clic dans la mémoire tampon. Rester appuyé sur le bouton Replay fait remonter la vente à raison de 10 minutes par 15 secondes

Boutons 0-9 : Lors de la lecture d'une vidéo, vous pouvez explorer rapidement la vidéo en utilisant les boutons 0-9. Appuyer sur l'un de ces boutons vous amènera à, par exemple 10% de la longueur totale du fichier en appuyant sur '1'; 20% en appuyant sur '2' etc...

Pendant un Program Pause, n'importe quels boutons vous amènera à la visualisation en direct moins 2 seconds.

• Sélection de la source : Laissez la case WinTV cochée pour un enregistrement, ou sélectionnez "Rappel" pour activer une simple alerte. Période de programme : Indique la fréquence de répétition de cette programmation, une ou la ne fait auc footéniorien en opération programmation : une seule fois, une fois par jour ou par semaine. Mémoire Karoldiedi et l'ordre réclémenté à la vie

Note : Il est toujours possible que votre émission TV soit transmise en avance ou en retard, et environ 10 secondes sont nécessaires pour lancer WinTV et initialiser l'enregistrement. Il est donc conseillé d'anticiper l'heure de démarrage du suivant programme de quelques minutes, ainsi que d'augmenter la durée totale de l'enregistrement.

• Durée du programme : Par défaut 30 mn, que vous pouvez augmenter par palier de 15 mn, vous pouvez aussi entrer directement la durée.
• Date de début : Par défaut la date d'aujourd'hui est indiquée. Changez cette date selon votre choix
• Date de fin : Si vous programmez un enregistrement journalier ou hebdomadaire, signalez une date de fin.
• Sélection de la chaîne : Sélectionnez la chaîne TV désirée.
• Options d'enregistrement : Cliquez sur Enregistrer dans le fichier pour enregistrer votre émission. Décochez cette case pour simplement regarder la TV. Vous pouvez aussi renommer votre fichier dans la boîte de dialogue.
• Wing: Wing © SE est notre logiciel de transcodage optionnel, vous ne pouvez accéder à ces options sans l'acquérir; Retrouvez plus d'informations sur www.hauppauge.com/wing

Lorsque tout est configuré, cliquez sur Enregistrer.

Si vous le désirez, vous pouvez maintenant configurer d'autres programmes supplémentaires. Le logiciel WinTV n'a pas à été lancé pour que le WinTV-Scheduler fonctionne, par contre, il faut environ 10 secondes pour que WinTV se lance et démarre l'enregistrement. Votre PC doit rester allumé, être en veille ou en veille prolongée, mais vous ne devez pas fermer toute session Windows pour que WinTV-Scheduler fonctionne.

Wintv-radio (pour radio FM)

Veuillez vous assurer d'avoir relié une antenne radio FM au connecteur FM de la carte WinTV-HVR-1100/-1300.

Page 14

Utiliser le logiciel wintv-radio

Pour lancer le logiciel WinTV-Radio, cliquez sur le bouton Radio dans l'application WinTV. Vous pouvez aussi le lancer à partir du menu Démarrer / Tous les programmes / Hauppauge WinTV / Radio. Volume : Monter ou baisser le volume sonore. Tune: Effectuer un réglage fin des chaînes radio. Seek: Rechercher la prochaine chaine radio. Mem : Mémoriser une chaîne radio. Cliquez sur le bouton Mem puis sur l'un des boutons de préselection (1-10). Mute: Couper le son Mono: Forcer la réception en mono. Le mode par défaut est le stéréo. Scan : Recherche les stations. Cliquez sur Stop pour arrêter la recherche. Cliquez sur le bouton droit de la souris dans la fenêtre WinTV-Radio pour activer le mode Scan. Min: Réduire la fenêtre WinTV-Radio. CD : Lancez votre logiciel de lecture CD pour écouter vos CD audio. TV : Fermez l'application radio et démarrez l'application WinTV. OFF: Ferme l'application radio. 1-10: Préselections 1 - 10.

Problème de réception dvb-t

La bonne réception de la TNT dépend de votre éloignement avec l'émetteur et de sa puissance. Si l'image TV reste noire, se fige ou saccade, vérifie la bonne installation de votre antenne de toit, ou si vous utilisez une antenne portative, approchez l'antenne d'une fenêtre ou placez-la à l'extérieur. Si en reliant votre WinTV à une prise d'antenne murale, vous ne recevez aucune chaîne numérique de la TNT, assurez-vous de ne pas être branché sur une prise du câble analogique, mais bien à une antenne de toit.

Entrer manuellement les nombres de canaux (TNT)

Si la recherche des chaînes échoue, nous vous conseillons d'ajouter les canaux manuellement en inscrivant les nombres de multiplex de votre émetteur local. Parcourez la liste des émetteurs de www.tvnt.net/multiplex_frequencies.htm pour répérez l'émetteur proche de chez vous. Notez les nombres de multiplex.

Dans l'Éditeur de chaînes WinTV, cliquez sur Sources et DVB-T Source, inscrivez le nombre de multiplex dans l'espace sous « Numéro de canal » et cliquez sur le bouton Recherche.

Page 18

Le canal sera ajouté seulement si la case Locked se verrouille. Au besoin, replacez votre antenne portative, par exemple près d'une fenêtre, pour augmenter la qualité de réception ou essayez un autre des canaux notés.

Service EPG 7 jours (dvb-t)

Après avoir installé le Service DVB-T EPG, vous verrez l'icône du Service EPG apparaître dans la barre système de Windows :

Double cliquez sur cette icône pour ouvrir les Options du Service DVB-T EPG :

Cette fenêtre vous permet de voir le statut du Service DVB-T EPG : - Vert = démarré - Rouge = arrêté Les boutons en bas de la fenêtre vous permettent de : - Démarrer et Arrêter le Service DVB-T EPG - Modifier les paramètres - Quitter les Service DVB-T EPG

Page 19

Si le Service DVB-T EPG est démarré (bouton vert affiché), cliquer sur "View EPG" pour afficher le Guide des Programmes Electronic. Ce dernier s'affiche dans une page de votre navigateur internet (Internet Explorer ou Firefox) à l'adresse suivante : http://localhost/adress.

Lorsque vous effectuez une recherche ou une mise à jour de l'EPG, tous les autres programmes Hauppauge tels que WinTV ou VTPlus doivent être fermés. Notez que si vous navigateur internet qui est utilisé, vous n'avez pas besoin d'une connexion internet pour recevoir ces données. Ils proviennent directement de leur signal d'antenne.

Page 15

Installation de la télécommande

Les pilotes et logiciels de la télécommande s'installent lors de l'installation des applications. Vous verrez l'icône de la télécommande dans la barre système. Si ce n'est pas le cas, allez dans le répertoire IR32 du CD-ROM d'installation WinTV. Exécutez le fichier IR32.exe. Cette installation va rajouter le programme IR.exe dans le dossier de démarrage des applications Windows pour que celui-ci se charge à chaque démarrage de Windows.

Vérification du fonctionnement de la télécommande Vérifiez que l'icône IR soit présent dans la zone de notification. Visez avec la télécommande le récepteur IR et appuyez sur le bouton "Go" pour ouvrir le menu "WinTV Remote". Pressez sur le bouton "OK" pour lancez WINTV. EXE ou utilisez les flèches "Haut" et "Bas" de la télécommande pour sélectionner une autre option.

Note: L'application WinTV répond à la télécommande uniquement si WinTV est la fenêtre active. Si l'application WinTV n'est pas la fenêtre active, appuyez sur le bouton TV de la télécommande pour inviter la fenêtre WinTV au premier plan.

Note: Si vous avez Windows Media Center et souhaitez utiliser cette interface, vous devez utiliser la télécommande MCE livrée avec votre PC. Si vous ne possédez pas de télécommande Media Center, vous pouvez utiliser la télécommande Hauppauge mais celle-ci n'est pas certifiée MCE, certaines fonctions pourraient ne pas être disponibles.

Utilisation de la télécommande

Go : Appelle le menu "WinTV Remote", vous permettant de démarrer WinTV

Power : Ferme l'application WinTV (comme le bouton vert)

TV : Démarre WinTV (comme le bouton Rouge) / Active/Désactive le mode TV (plein écran)

Videos: Pas de fonction (réservé au MediaMVP)

Music: Pas de fonction (réservé au MediaMVP)

Pictures : Pas de fonction (réservé au MediaMVP)

Guide : Affiche/Cache le guide court des programmes à partir (sur chaînes DVB-T uniquement)

Radio : Démarre/Arrête l'application WinTV-Radio (si disponible)

Flèches & OK : Pour sélectionner et confirmer une option du menu WinTV Remote ou du gestionnaire de fenêtres Windows

Back/Exit: Stop l'enregistrement ou le mode pause et ferme le volet Record/Program Pause (comme le bouton Stop)

Problème d'affichage (ex : son sans l'image)

Fermer l'application WinTV. Allez dans Démarrer / Tous les programmes / Hauppauge WinTV puis Primary. Cochez la case « Allow MVR et VMR9 », fermer la fenêtre et redémarrer l'application WinTV. Si le problème persiste, testez « Force Primary » ou encore les autres possibilités du programme Primary.

Problème de planification d'un enregistrement

Veuillez vous assurer que le planificateur de tâches de Windows soit activé. Allez dans le panneau de configuration, puis dans outils d’administration, puis services. Dans la liste des services, assurez-vous que le planificateur de tâches soit en état démarré. Si ce n’est pas le cas, faites un clic droit / propriétés et sélectionnez «démarrage automatique». Assurez-vous aussi que le disque de destination des enregistrements ne soit pas plein.

Déinstallation complète de wintv

Pour désinstaller le pilote et WinTV, allez à la racine du CD-ROM d'installation WinTV et lancez le programme HCWClear. Cochez les deux dernières cases et cliquez sur OK. Un écran noir apparait avant de se fermer automatiquement quand tout aura été désinstallé.

Demander de l'aide

Veuillez visiter notre page de support technique : www.hauppauge.fr rubrique Support puis sélectionner votre WinTV

Vous trouverez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques...

Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30 : Tél : [phone]

Email: [e-mail]

Web: www.hauppauge.fr rubrique Support

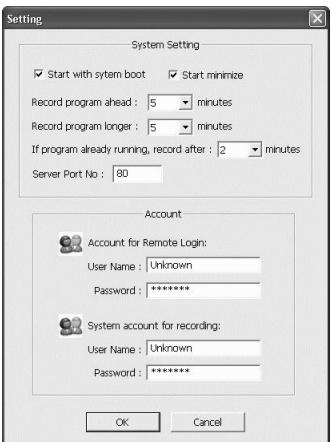

Start with system boot - Le Service DVB-T EPG démarre automatiquement lors du démarrage de Windows (par défaut).

Start minimized - Le Service DVB-T EPG démarre en mode réduit dans la barre système de Windows (par défaut).

Record program ahead - Spécifie en minutes le démarrage de l'enregistrement avant l'heure programmée.

Record program longer - Spécifie en minutes l'arrêt de l'enregistrement après l'heure fixée par l'EPG.

record after - Spécifie après combien de minutes l'enregistrement démarre si la diffusion est déjà démarrée.

Serveur Port No - Spécifie le nombre du port utilisé par votre navigateur internet pour la connexion (par défaut = 80).

Account for remote Login - Il est possible de programmer un enregistrement à partir d'un autre PC. Entrez le User Name et le Password pour la connexion à distance.

System Account for recording - Entrez le nom et le mot de passe de votre compte Windows. La planification de l'enregistrement se fera sur ce compte.

Utiliser I'EPG

Cliquez sur "View EPG" pour voir le Guide des Programmes Electronic s'affiché. Notre navigateur internet s'ouvre à l'adresse suivante : http://localhost/

Après ce premier démarrage, toutes les fréquences de la liste des chaînes de WinTV sont scannées. À la fin de la recherche, l'EPG s'affiche :

Page 16

Page 20

i-Menu : Affiche le gestionnaire de fenêtres Windows, vous permettant de désigner la fenêtre active. i-Menu est un bouton toujours actif.

Boutons Vol+ et Vol-: Contrôle le volume audio

Mute: Active/Désactive l'audio

Boutons Ch+ et Ch- : Sélectionne la chaîne suivante/précédente

Préc. Ch : Permute avec la chaîne précédemment sélectionnée (comme le bouton I<)

Bouton Record : Ouvre le volet Record & démarre un enregistrement. Voir aussi Fonction de la télécommande en mode Enregistrement

Bouton Stop: Stop l'enregistrement ou le mode pause et ferme le volet Record/Program Pause (comme le bouton Back/Exit)

Bouton Play : Ouvre le volet Record & lit le dernier enregistrement. Si vous n'avez pas fait d'enregistrement récemment, ça ouvrira le dossier MyVideos. Voir aussi Fonction de la télécommande en mode Pause ou Lecteur vidéo

Permute entre les modes fenêtre et sans menu

: Passe en mode TV (plein écran)

Bouton Pause : Ouvre le volet ProgramPause et suspend le direct. Appuyer à nouveau reprend la diffusion de l'instant où vous avez initialement appuyé sur le bouton

(REPLAY) : Permute avec la chaîne précédemment sélectionnée (comme le bouton Prev. Ch)

Boutons 0-9: Accès direct aux chaînes par leur numéro

Text (*) : Démarre l'application télétexte VTPlus (si installé)

Sous-titres (#): Affiche/Cache les sous-titres - si disponible sur la chaîne - (comme le bouton Jaune)

Bouton Rouge : Démarre WinTV ( comme le bouton TV)

Bouton Vert : Ferme l'application WinTV (comme le bouton Power) Bouton Jaune : Affiche/Cache les sous-titres - si disponible sur la chaine - (comme le bouton #)

Bouton Bleu : Ajoute une capture d’écran TV - Snapshot

Réglementation des interférences radio

Ce matériel a été contrôlé et satisfait aux limites imposées pour les unités numériques de classe B, conformément à l’alinéa 15 de la réglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement résidentiel. Ce matériel génère, utilise et peut émettre de l’énergie haute fréquence et, s’il n’est pas installé et utilisé conformément au manuel d’utilisation, provoquer des interférences. S’il constate des interférences lors de la réception d’émissions de radio ou de télévision (il suffit, pour le constater, d’allumer et d’éteindre successivement l’appareil), l’utilisateur devra prendre les mesures nécessaires pour les éliminer. À cette fin, il devra:

• Réorienter ou déplacer l'antenne réceptrice.
• Accroître la distance entre le matériel et le récepteur.
• Brancher le matériel sur un autre circuit que celui du récepteur.
• Consulter le revendeur ou un technicien de radio/télévision expérimenté.

Numéro d'identification FCC : H90WINTV

ATTENTION : Toute modification non approuvée expressément par Hauppauge est de nature à interdire l'usage du matériel.

Réglementation CE : Ce matériel a été testé et est en conformité avec les 3 normes de l’alinea 3 EN 55013, EN 55020 et EN 801-3.

Il est interdit de jeter cet appareil avec les déchets ménagers. Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux équipements électriques et électroniques usagés (Waste Electrical and Electronic Equipment - WEEE). La directive définit le cadre pour la récupération des équipements usagés applicables dans les pays de la CE. Pour vous défaire de votre ancien appareil, utilisez les systèmes de collecte qui vous sont proposés.
