PVR-150/250/350 - Carte d'acquisition vidéo HAUPPAGE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Enregistreur vidéo personnel
Compatibilité système	Windows 2000/XP
Connexion vidéo	Entrée composite et S-Video
Connexion audio	Entrée audio stéréo
Logiciel fourni	WinTV 2000
Installation pilote	Incluse sur CD, installation automatique
Formats vidéo supportés	Non précisé
Résolution vidéo	Non précisé
Mode d'enregistrement	Direct sur PC
Interface PC	USB 2.0
Alimentation	Par USB
Compatibilité télécommande	Oui, télécommande infrarouge fournie
Configuration audio	Stéréo, réglages via logiciel
Configuration vidéo	Réglages via logiciel WinTV
Support technique	Guide d'installation inclus
Langues supportées	Anglais, Français
Dimensions	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - PVR-150/250/350 HAUPPAGE

Qu'est-ce que le Hauppauge PVR-150/250/350 ?

Le Hauppauge PVR-150/250/350 est une carte d'acquisition vidéo qui permet d'enregistrer des vidéos à partir de sources externes, comme des caméscopes, des décodeurs ou des consoles de jeux.

Comment installer le Hauppauge PVR-150/250/350 sur mon ordinateur ?

Pour installer la carte, insérez-la dans un slot PCI disponible de votre ordinateur, puis installez les pilotes fournis sur le CD ou téléchargez-les depuis le site officiel de Hauppauge.

Quels sont les systèmes d'exploitation compatibles avec la carte Hauppauge PVR ?

Les cartes Hauppauge PVR-150/250/350 sont compatibles avec Windows XP, Vista, 7, 8 et 10, mais il est recommandé de vérifier la compatibilité des pilotes pour chaque version.

Que faire si la carte n'est pas reconnue par l'ordinateur ?

Vérifiez si la carte est correctement installée dans le slot PCI, assurez-vous que les pilotes sont installés et à jour, et vérifiez dans le gestionnaire de périphériques si la carte apparaît sans erreur.

Comment résoudre les problèmes de qualité d'image lors de l'enregistrement ?

Assurez-vous que les câbles vidéo sont correctement connectés et en bon état. Vérifiez également les paramètres de résolution dans le logiciel d'enregistrement et essayez de les ajuster.

Est-il possible d'utiliser le Hauppauge PVR avec un logiciel tiers ?

Oui, la carte est compatible avec plusieurs logiciels d'enregistrement et de diffusion en direct, tels que OBS Studio et Windows Media Center, mais il peut être nécessaire de configurer les paramètres pour une utilisation optimale.

Comment désinstaller le logiciel Hauppauge ?

Pour désinstaller, allez dans le Panneau de configuration de Windows, sélectionnez 'Programmes', puis 'Programmes et fonctionnalités'. Recherchez Hauppauge dans la liste, sélectionnez-le et cliquez sur 'Désinstaller'.

Que faire si le son n'est pas enregistré ?

Vérifiez que les câbles audio sont correctement connectés. Assurez-vous également que le logiciel d'enregistrement est configuré pour capturer l'audio et que le volume n'est pas coupé.

La carte Hauppauge PVR est-elle compatible avec la télévision numérique ?

La carte PVR-150/250/350 ne prend pas en charge la télévision numérique par défaut. Vous aurez besoin d'un tuner numérique séparé pour cela.

Comment mettre à jour les pilotes de la Hauppauge PVR ?

Visitez le site officiel de Hauppauge, allez à la section des pilotes, et téléchargez la dernière version pour votre modèle. Suivez les instructions pour l'installation.

MODE D'EMPLOI PVR-150/250/350 HAUPPAGE

Guide d'installation

Note : La carte WinTV-PVR-150 ne fonctionne que sous Windows 2000 et XP. La rubrique d'installation sous Windows 98SE et Me ne concerne que la carte

WinTV-PVR-350

13/14

• Une antenne FM (selon m)

Le CD-ROM d'installation

Les pilotes pour 98SE/Me/2000/XP (PVR-350) ou 2000/XP (PVR-150)

Les applications : WinTV2000, WinTV-Scheduler, WinTV-Radio

et WinTV-Editor

·UleadDVDMovieFactory3SE

• Ce guide d'installation

Mode de jour disponible sur : www.beupnpouce.fr rubrique Support

Vue d'ensemble de l'installation

Note: Des dommages matériels peuvent être causés par l'électricité statique. Veillez toucher une partie métallique de votre boîtier avant de procéder à toute manipulation.

La carte WinTV-PVR-150 est conçue pour Microsoft® Windows® 2000, XP et XP Media Center Edition 2005.

La carte WinTV-PVR-350 est conçue pour Microsoft Windows 98SE/Me/2000/XP

Ce guide se réfère aux deux modèles qui sont très proches de conception et d'utilisation.

Pour installer la WinTV-PVR, vous devez suivre les étapes suivantes

• Installer la carte WinTV-PVR-150/350 dans un slot PCI libre de votre PC.
• Àprouc le redémarrage de Windows, installez le pilote à l'aide du CD-ROM d'installation WinTV-PVR-150/350.
• Après avoir installé le pilote, installez les applications WinTV à partir du même CD-ROM.

Pour installer la WinTV-PVR-150 sous XP Media Center Edition 2005, le CD-ROM ne doit pas être utilisé, installez la carte et laissez-vous guider par Windows.

1. Installation de la wintv-pvr-150/350

Eteignez l'ordinateur, retirez le capot de votre PC, localisez un slot PCI libre, dévissez et retirez le cache métallique du slot libre, enclenchez la carte WinTV-PVR dans le slot libre et vissez-la. Replacez le capot de votre PC et branchez votre antenne TV ou câble analogue dans le connecteur TV.

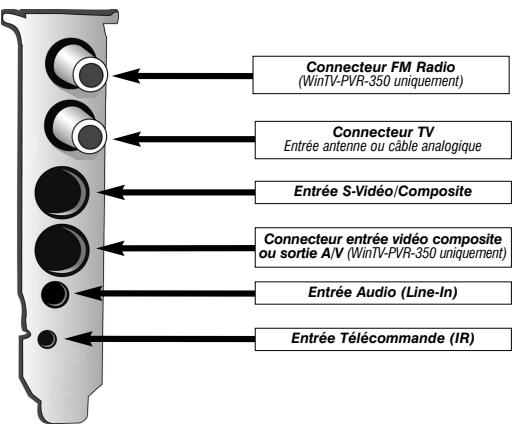

Connecteurs WINTV-PVR-150/350

WinTV-PVR-150 : utilisez les entrées S-Video/composite et Audio pour connecter un magnétoscope, démodulateur satellite ou platine DVD. Si ces derniers n'ont qu'un connecteur Péritel, veuillez vous équiper d'un câble en respectant le sens « Péritel vers Connecteurs » ou désisissez un modèle bidirectionnel.

WinTV-PVR-350 : utilisez le câble multi (connecteurs RCA audio, composite et S-Video) ou Péritel fourni. Ce dernier est à utiliser en entrée comme en sortie. Reportez-vous SVP à la section 6 de ce guide.

Le récepteur infrarouge se connecte dans l'entrée IR de la WinTV-PVR. Vous devez placer les piles fournies dans le boîtier de contrôle télécommande.

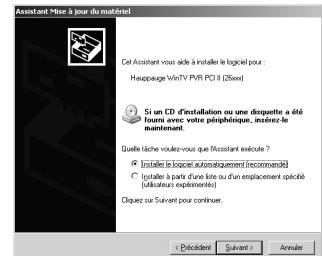

2. Installation des pilotes windows 2000/xp

Quand vous démarrez Windows pour la première fois après avoir installé la WinTV-PVR, l’Assistant d’ajout de nouveau matériel apparait. Insérez le CD-ROM d’installation WinTV dans votre lecteur de CD-ROM et assurez-vous que la case Installer le logiciel automatiquement (recommandé) soit bien cochée et cliquez sur Suivant.

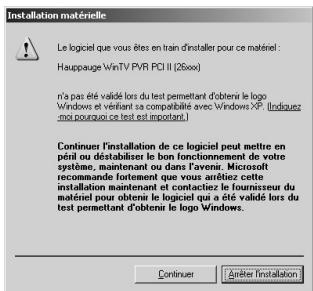

Si Windows vous indique que le pilote n'est pas signé numériquement, cliquez sur Continuer.

Cliquez ensuite sur Terminer.

Page 1

Page 2

Page 3

Page 4

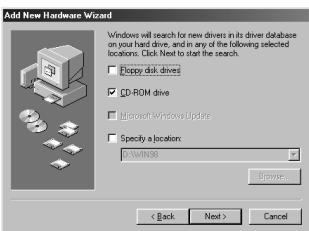

2A. installation des pilotes win 98se/me (pvr-350)

Quand vous démarrez Windows pour la première fois après avoir installé la WinTV-PVR, l'Assistant d'installation de nouveau matériel apparait.

Insérez le CD-ROM d'installation WinTV dans votre lecteur de CD-ROM et assurez-vous que la case

Rechercher automatiquement un

meilleur pilote (Recommandé

soit bien cochée et cliquez sur Suivant.

Sélectionnez le lecteur de CD-ROM et cliquez sur Suivant.

Quand le pilote Hauppauge WinTV

PVR II (Encoder/Decoder) a été

détecté, cliquez sur Suivant.

Vous verrez un certain nombre de

fichiers se copier sur votre disque dur.

Cliquez sur Terminer

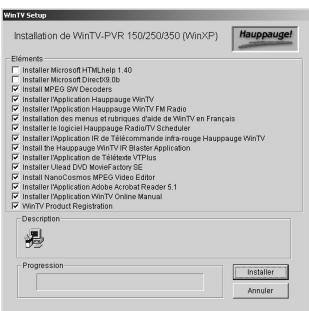

3. Installation des logiciels

Après avoir installé le pilote WinTV PVR, le WinTV Setup va démarrer automatiquement (s'il ne démarre pas, lancez le fichier Setup.exe à partir du CD-ROM)

Cliquez sur Installer pour débuter l'installation des applications.

Durant cette installation, vous dev-

redémarrer vous

ordinaire. N'enleve donc pas le OB-OMT, dont les collinements de

CD-ROM avant la fin de l'installation. Après la fin de l'installation, vous

Après la fin de l'installation, vous verrez l'icone WinTV2000 sur voite

bureau Windows

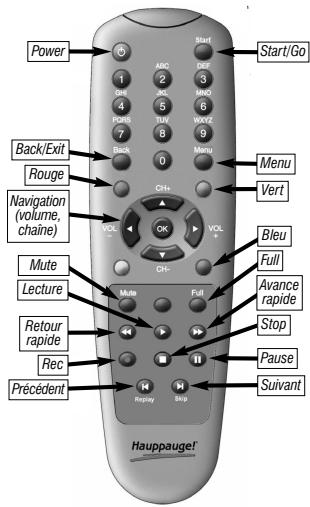

4. Installation de la Télécommande

Les pilotes et logiciels de la télécommande s'installent lors de l'installation des applications. Vous verrez l'icône de la télécommande dans la barre système. Si ce n'est pas le cas, allez dans le répertoire IR32 du CD-ROM d'installation. Exécutez le fichier IR32.exe. Cette installation va rajouter le programme IR.exe dans le dossier de démarrage des applications Windows pour que celui-ci se charge à chaque démarrage de Windows.

telecommande.

Au démarrage de Windows, l'application IR Ce charge automatiquement. Vous verrez l'icône de la télécommande dans la barre système. Pointez votre télécommande vers le récepteur infrarouge et appuyez sur le bouton TV, vous verrez l'icône de la télécommande clignoter après 3 ou 4 secondes, signifiant que la télécommande fonctionne correctement.

Utilisation de la télécommande en phase TV

Start/Go : appelle la liste de tâches de WinTV. Pour lancer WinTV2000 ou WinTV-Radio.

Power: arrête l'application WinTV.

Rouge: ouvre l'application WinTV2000 (ferme éventuellement WinTV-Radio) Vert: ouvre l'application WinTV-Radio (ferme éventuellement WinTV2000)

Menu : appelle la liste des tâches en cours (comme avec ALT+TAB)

Utilisez les flèches gauches et droites pour basculer entre les programmes 0 à 0, accédez au numéro de consign.

Muta : sauce / active laudie / touch me

Mute : coupe / active radio (touch line)

Full: pour basculer entre les modes plein écran et fenêtre. Plo: pour une image TV (snapshot)

Bleu : Capture one Image TV ( snapshot )Rocquoy le fenêtre de contrôle BVR

Rec : ouvre la fenêtre de contrôle PVR et lance un enregistrement.

Back/Exit : remonte la fenêtre de contrôle PVR.

Note: La télécommande est aussi opérationnelle en phase lecture vidéo, avec les boutons lecture, pause, avance et retour rapide (saut de 30 secondes par clic) avec fonctions x0% avec x = touche 1 à 9 (le bouton 1 vous amènera au 10ème % de l'enregistrement, le bouton 2 au 20ème %, etc...)

Page 6

5. L'application WINTV2000

Double cliquez sur l'icône WinTV2000 pour regarder la TV, enregistrer et diffuser vos vidéos.

Recherche des chaînes

Lorsque vous démarrez WinTV pour la première fois, la Recherche automatique des chaînes vous est proposée.

Vous pouvez ouvrir manuellement cette fenêtre en cliquant sur Menu / Suite Manager puis sur Recherche Automatique. Configurez ainsi le format vidéo :

SECAM L pour la France

PAL B/G pour la Belgique, la

Suisse, l'Espagne, l'Allemagne...

PALI pour I'Angleterre

Utilisez tous l'option Antenne même si vous suggérez la.

Chemin si vous avouez le câble puis éliguez ou démarrez.

La recherche des chaînes demande quelques minutes de patience.

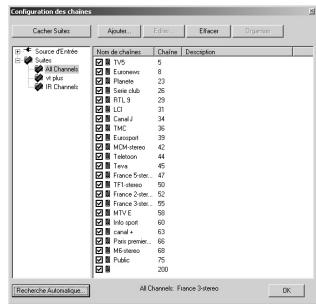

Configuration des chaînes TV

Après avoir fait la recherche des chaînes, vous pouvez les renommer ou faire un réglage fin pour une meilleure qualité de réception. Cliquez sur le

bouton Suivant en haut à gauche de la fenêtre WinTV2000. Double cliquez sur la chaîne que vous aimeriez

ou la échéance que vous aimeriez modifier. Vous obtenez les options de personnalisation.

Pour un réglage fin, déplacez progressez

progressivement la barre horizontalement ou cliquez sur AFT pour avoir la valeur par défaut.

Choix de la source vidéo

externe (magnétoscope,

camescope...)

Cliquez sur le bouton Suite

(Configuration des chaînes) de

WinTV2000 et clique sur Ajoutez (1985)

puis Composite (ou S-Video)

Sélectionnez le format vidéo (l'image doit être parfaite, sinon essayez le PAL, NTSC, etc...), et offrez un nom (par exemple: PAL ou Caméscope). Cliquez sur Ajouter. Vous avez maintenant une chaîne vidéo 'externe'.

Vous pouvez sélectionner cette chaîne en appuyant sur le bouton vert de WinTV2000.

Page 7

Afficher la TV en plein écran

Cliquez sur le menu Préférences dans WinTV2000, allez dans l'onglet Mode TV et sélectionnez "Autoriser Le Changement De Résolution".

Quand vous cliquez sur le bouton du plein écran TV sur WinTV2000,

Windows changera les résolutions d'écran et la TV apparaîtrait en plein écran. Il ne saura pas modifié les réglages de cette monteur dans cette période

éclairc. Vous pouvez modifier les réglages de votre moniteur dans cette résolution sans que cela modifie les réglages usuels.

Quand vous pourrez quitter le Mode TV (plein écran), cliquez sur le bouton droit de la souris pour retourner au Mode Titre / Mode sans Titre.

Mode toujours à l'écran

Avec le mode Toujours à l'écran, l'écran WinTV sera toujours visible, ce qui vous permet de travailler sur une application avec une fenêtre TV affichée en permanence. Pour activer cette fonction, faites un clique droit prolongé et cliquez sur Options et Toujours à l'écran.

Pour une meilleure satisfaction en mode toujours à l'écran, utilisez le Mode sans Titre dans une petite fenêtre, par exemple dans un coin, et la fenêtre WinTV plus grande en Mode Titre. Ainsi, vous pouvez commuter rapidement d'une petite fenêtre à plus grande simplement en cliquant sur le bouton droit de la souris.

Lancement du Programme Pause

Bouton préf

Cliquez sur le bouton Pref pour ouvrir la fenêtre WinTV Settings. Vous aurez accès aux configurations de base de la WinTV :

Visualiser : Configure le mode d'affichage (Mode Titre / Mode sans Titre), l'affichage des légendes, des Menu à l'écran, du volume Audio et le plein écran.

Page 5

Note : Si vous voyez un contour noir lors du passage de la TV en mode plein écran, allez dans l'onglet TV Mode et cochez la case "Autoriser le changement de Résolution"

Movies : Menu de réglage de l'enregistrement Vidéo et Audio. Vous pouvez également sélectionner le répertoire de destination de votre film, la qualité MPEG ainsi que la qualité Audio. Note : Si vous n'avez pas de son lors de la lecture du fichier vidéo capturé, allez dans l'onglet Audio Record Source, sélectionnez cette carte son et Sté reproduction Mix sur la liste de l'Entrée Mixer.

Sachin, augmentez équivalent le niveau de la barre de volume.

Snapshot : Vous pourrez ici définir la résolution de vos images capturées. Audio : Vous configurerez ici vos réglages audio.

Couleur : Réglez les couleurs de votre image

Bouton menu

Cliquez sur le bouton Menu pour accéder rapidement à l'ensemble des fonctions de la WinTV par un menu déroulant. Celui-ci intègre aussi les options de WinTV Settings.

Suite Manager: Configure les chaînes TV (recherche, édition, réglage fin, etc.), création d'une liste de chaînes favorites et passage de la source externe A/V aux chaînes TV.

Note : Pour réorganiser votre liste de chaînes (et ainsi avoir les boutons de la télécommande programmés suivant les chaînes), cliquez sur Menu / Configuration / Chaînes / Mode préselection. Cliquez de nouveau sur

Menu puis sur Suite Manager. Cliquez sur le bouton Organiser. Vous pouvez ainsi mettre vos chaînes dans l'ordre désiré. En sélectionnant dans la liste une chaîne puis en cliquant sur Editor, vous pourrez donner un nom et faire un réglage fin de ce canal.

Configuration : Sous-menu de configuration de la couleur, audio, MPEG Setting, etc.

Vue : Sélectionner la taille de la fenêtre TV.

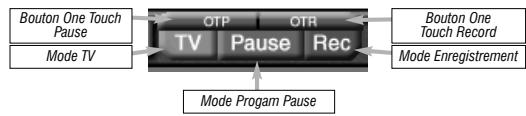

Télévision, pause et enregistrement

Ces 3 boutons appellent les fenêtres de contrôle du direct télévisuel, Program Pause ou d'enregistrement.

Le bouton One Touch Pause prépare la WinTV-PVR-150/350 au Program Pause.

Le bouton One Touch Record démarre une session d'enregistrement. Si vous cliquez encore une fois sur OTR, la mémoire tampon contiendra 15 minutes de vidéo en plus à chaque clic. Par exemple, si vous cliquez sur le bouton OTR 3 fois, la WinTV-PVR-150/350 enregistrera 30 minutes.

Si vous souhaitez enregistrer l'émission que vous regardez :

• cliquez sur le bouton Rec pour ourir le menu d'enregistrement et de lecture à la vente du client en vue le bouton.
• dans ce menu, cliquez sur le bouton Rouge pour démarrer l'enregistrement
• pour terminer l'enregistrement, cliquez sur le bouton Stop
• cliquez sur le bouton Lecture pour lire le fichier que vous venez d'enregistrer
• pour dire une vidéo enregistrée précédemment, cliquez sur le bouton fichier pour sélectionner votre fichier et cliquez sur OK puis sur lecture

Utiliser le mode Pause

• Cliquez sur le bouton Pause pour ouvrir le menu pause. Après quinze secondes, l'image va stopper et le compteur de temps va demarrer. Pour demarrer la video a partir du moment ou vous l'avez stoppee, ci
• Pour démarrer la video a partir du moment ou vous avez stoppee, cliquez sur le bouton Lecture
• pour remettre en pause la vidéo, cliquez sur le bouton Pause
• pour rembobiner la vidéo, cliquez sur le bouton de retour au début. Si la vidéo était en pause, cliquez sur le bouton de Lecture.
• pour rembobiner la vidéo de dix secondes, cliquez sur le bouton de retour de dix secondes. Si votre vidéo était en pause, cliquez sur le bouton de Lecture

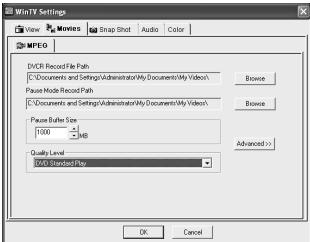

Configuration des formats de compression MPEG

Les WinTV-PVR supportent différents formats pour la compression MPEG. Les différences entre ces formats sont : - La qualité de l'image en mode pause ou lors de la relecture du fichier. - Le temps d'occupation du processeur lors de l'affichage de l'image en mode pause ou lors de la relecture du fichier. - La compatibilité requise pour la création de CD-Video.

Pour configurer la compression MPEG, cliquez sur le bouton Prérérences (Pref) de WinTV20 puis sur Capture et MPEG.

Page 9

Page 10

isponibles :

MPEG-1 - VCD MPEG-2 - 2.0MB/sec (Full D1) MPEG-2 - 2.0MB/sec (Half D1) MPEG-2 - 12.0 MB/sec (Full D1) MPEG-2 - 12.0 MB/sec (CBR) DVD-SP - Débit de 8.0Mbits/sec, 720x576pixels 48.0 kHz, Stereo DVD-EP - Débit de 5.0Mbits/sec, 720x576pixels 48.0 kHz, Stéréo DVD-LP - Débit de 6.6Mbits/sec, 720x576pixels 48.0 kHz, Stéréo reproduction SVCD SP, EP, LP - Débit de 2.2Mbits/sec, 480x576 pixels Note: Le CBR est l'abréviation de Constant Bit Rate (flux constant); VBR est l'abréviation de Variable Bit Rate (flux variable). Pour créer des CD-Video lisibles sur votre lecteur de DVD de salon, choisissez le format MPEG-1 VCD. Si vous voulez graver un DVD, choisissez le format DVD SP, EP ou LP. Par défaut ou si vous avez un PC juste conforme au minimum requis (soit environ 600MHz), adoptez le format MPEG-2 2.0MB/sec. Une fois choisi, le format influe à la fois sur les modes Pause et Enregistrement et ne peut pas être changé pendant l'utilisation de ces modes.

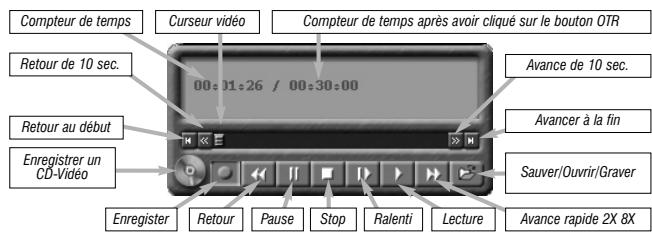

Mode d'enregistrement

Cliquez sur le bouton d'enregistrement dans l'application WinTV2000 pour ouvrir la barre de contrôle d'enregistrement et de lecture.

Curseur vidéo :

Le temps est affiché en Heure:Minute:Seconde. Le temps écoulé apparait lors d'un enregistrement ou la position du curseur si vous lisez un fichier enregistré.

Compteur de temps :

Page 11

Page 8

Le compteur de temps démarre après avoir cliqué sur le OTR. À chaque fois que vous cliquez sur le bouton OTR, le Compteur de Temps est incrémenté de 15 minutes. À la fin du temps spécifique par le Compteur de Temps, l'enregistrement va s'arrêter. Vous pouvez aussi cliquer sur le bouton stop pour arrêter la capture. Le temps est spécifique au format Heure:Minute:Seconde.

Bouton enregistrement :

En cliquant sur le bouton Enregistrement, la capture démarre et un fichier se crée automatiquement. Vous pouvez désigner la qualité de l'enregistrement et l'emplacement du fichier vidéo par le menu de Configuration MPEG (bouton Pref) et cliquez que sur Capture / MPEG. Il y a différents niveaux de qualité : VCD, MPEG-2 2.0, 12.0 MBit/sec, DVD et SVCD en différentes qualités de compression. La qualité maximale est le MPEG-2 12.0 MBit/sec, la qualité minimale est le VCD.

MBit/sec, la qualité minimale Pendant l'enregistrement

• La vidéo continue de s'afficher dans la fenêtre WinTV. Le compteur affiche la durée de votre enregistre.
• Si vous avez commencé la capture en cliquant sur le bouton OTR, et que vous avez cliqué dessus plusieurs fois, le temps total d'enregistrement est également affiché

Cliquez sur le bouton Stop pour terminer l'enregistrement. Le fichier sera automatiquement sauvegardé et le compteur se remettra à zéro (00:00:00).

Par défaut, le fichier vidéo enregistré est sauvegardé dans le dossier C: My video. Vous pouvez modifier le chemin d'enregistrement à partir du Menu de Configuration MPEG. Le nom du fichier enregistré se décompose ainsi : _ Chaine_date_heure. mpg Si vous faites un enregistrement à partir de la chaine Antenne 21, enregistré le 21 Juin 2004 à 10h02, il sera nommé : _ANT-21_20040621_100208. mpg.

Bouton d'enregistrement de cd-viséo (VCD):

En cliquant sur le bouton d'enregistrement VCD, l'enregistrement démarre automatiquement avec les paramètres requis à la création d'un CD-Viséo (VCD).

Bouton stop :

Cliquez le bouton Stop pour arrêter la vidéo que vous enregistrez ou que vous lisez. Une fois la vidéo arrêtée, la fenêtre affichera la chaîne TV.

Bouton lecture :

• Cliquer sur le bouton Lecture en mode Enregistrement joue le dernier fichier enregistré. Quand vous regardez un fichier enregistré, vous pouvez rembobiner ou avancer en utilisant les boutons Retour/Avance de 10 secondes ou le curseur vidéo.

Bouton pause

• Cliquer sur le bouton Pause gèlera la lecture du fichier audio ou vidéo, re-cliquer sur ce bouton pour continuer la lecture.

Page 12

Bouton Retour :

• Cliquez sur le bouton Retour pour mettre le fichier en arrêt à la vitesse de 1x, cliquez de nouveau sur ce bouton pour continuer la lecture.

Bouton Avance Rapide :

Cliquez le bouton Avance Rapide pour augmenter la vitesse de lecture à 2x, cliquez de nouveau sur ce bouton pour augmenter à la vitesse à 8x. Encore un clic y lamaramera à la vitesse normale (1x).

Bouton Ralenti :

Clique sur le bouton Ralenti pour réduire la vitesse de lecture du fichier, clique de nouveau sur ce bouton pour continuer la lecture à la vitesse normale.

Bouton Sauver/Ouvrir

• Cliquez sur le bouton Sauver/Ouvrir ouvrira le menu de fichier. Le dernier fichier enregistré sera listé dans la boîte de dialogue nom de fichier. Dans ce menu, vous pouvez :
• Renommer le fichier video, cliquez sur le fichier video avec le bouton droit de la souris et, dans le menu ainsi affiche, sur renommer. Vous pouvez alors entrer un nouveau nom en faisant attention de garder l'extension MPG du fichier.
• Lire un fichier vidéo déjà enregistré, sélectionnez le fichier avec votre souris et cliquez sur Ouvrir. Dans la fenêtre de contrôle, cliquez sur Lecture.
• Effacer un fichier video inutil, cliquez sur le fichier video avec le bouton droit de la souris et, dans le menu ainsi affiché, sur effacer.

Mode pause

Cliquez sur le bouton Pause de l'application WinTV2000 pour ouvrir le menu contrôle ci-dessous :

Note : Il faut environ 10 secondes pour initialiser la mémoire tampon et rendre opérationnel le Mode Program Pause. Ne cliquez pas sur les boutons de WinTV2000 pendant cette initialisation.

Mémoire Tampon (Buffer Pause)

Le Buffer Pause représente la mémoire tampon utilisée sur votre disque dur. Le temps maximum de pause (entre ce que vous regardez et le programme TV en temps réel) dépend de l'espace disque attribué et des paramètres MPEG dans le casu: "MinTV Settings" (voir section "Configuration MPEG").

Page 13

La valeur maximale de la mémoire tampon sert à définir la taille maximale que cette fonction peut occuper. Voici quelques exemples : - Si vous utilisez le format MPEG-1 CD-Video (VCD) soit 650 Mo par heure et que vous voulez une demi-heure de pause possible, mettez 325 Mo comme valeur maximale du buffer Pause. - Si vous utilisez le format DVD Standard Play, soit environ 2 Go par heure pour 30 minutes de pause possible, mettez 1000 Mo comme valeur maximum du buffer Pause.

Le Compteur de Retard :

Le Compteur de Retard affiche le temps qui vous sépare du direct. Par exemple, si le Compteur affiche 00:01:23, la vidéo affichée date de 1 minute et 23 secondes derrière ce qui est actuellement diffusé. Bouton Pause : Cliquez sur le bouton Pause pour activer le mode Program Pause, la WinTV-PVR enregistre alors le flux audio/video dans la mémoire tampon. Cliquez de nouveau sur le bouton Pause pour reprendre la visualisation du programme vidéo où vous l'avez suspendu. La majorité des fonctions WinTV restent actives pendant la Pause. Par exemple, vous pourrez changer le volume du son et modifier la taille de la fenêtre TV, mais les effets de vos changements ne seront effectifs qu'après avoir re-cliqué sur le bouton pause. Pendant la pause, le Curseur vidéo indique le volume de données stocké dans la mémoire tampon. Par exemple, l'indicateur de position à mi-chemin indique que la moitié de la mémoire tampon est remplie. Si vous ne pouvez pas rester en pause autant de minutes que vous voulez, il faudra aller dans le menu Préférences pour augmenter la taille de mémoire tampon. Pour stopper l'enregistrement du flux audio/vidéo dans la mémoire tampon, cliquez sur Mode TV.

Bouton Relecture Instantannée (Instant Replay) :

Cliquez sur le bouton Instant Replay pour revoir autant de fois que vous pouvez une série vidéo. Simultanément, votre mémoire tampon continue l’enregistrement. Pour que le mode Instant Replay soit effectif, vous devez obligatoirement complir la mémoire tampon de quelques minutes en cliquant sur Pause puis en reprendre la visualisation de l’émission, en décalage. Le retour est de 10 secondes par clic de souris. Par exemple si vous pouze revoir la dernière minute, vous devez cliquer 6 fois, mais vous pouze aussi déplacer le curseur vidéo vers la gauche pour aller directement à la série recherchée (relâchez le curseur pour que l’affichage démarre après quelques secondes) Pour revenir à la visualisation en temps réel, vous pouze cliquer directement sur Mode TV, ce qui positionne l’indicateur de position à l’extrême droite de la barre de position vidéo. Notre mémoire tampon est maintenant vide. Bouton Avancer de 10 secondes : Cliquez les bouton Avancer de 10 secondes pour avancer dans la mémoire tampon de 10 secondes.

Page 14

Bouton Retour : - Cliquer sur le bouton Retour pour arrêter la réserve de la mémoire tampon, cliquez de nouveau sur ce bouton pour reprendre la lecture. Bouton Avance Rapide : Cliquez le bouton Avance Rapide pour augmenter la vitesse de lecture à 2x, cliquez de nouveau sur ce bouton pour augmenter à la vitesse à 8x. Encore un click vous ramènera la vitesse normale (1x). Bouton Lecture au Ralenti : Cliquez le bouton Ralenti pour réduire la vitesse de lecture du fichier, cliquez de nouveau sur ce bouton pour continuer la lecture à la vitesse normale.

6. Sortie video (WinTV-PVR-350)

La WinTV-PVR-350 peut envoyer la vidéo du tuner TV ou d'un fichier video MPEG vers une TV ou un magnétoscope. Il est ainsi possible de :

• Regarder les émissions TV sur votre téléviseur, avec le comportement représenté par les modes Pause et Instant Replay.
• Regarder toute vidéo MPEG sur votre téléviseur, alors que le moniteur reste libre pour d'autres tâches.
• D'exporter sur votre magnétoscope (ou platine/graveur DVD) vos montages vidéo (créés avec Ulead DVD MovieFactory ou WinTV-Editor) ou préalablement enregistré et monté avec la WinTV-PVR-350.

Typiquement, la WinTV-PVR-350 permet de convertir son PC en Jukebox vidéo, pour profiter de vos enregistrements sur la TV sans avoir à les graver préalablement en CD ou DVD et son téléviseur en TV intelligent, avec Program Pause et Instant Replay!

Le premier connecteur est exclusivement une entrée S-Video. Le deuxième connecteur (9 pins) est propre à la WinTV-PVR-350 : vous pouvez exclusivement y connecter le câble A/V ou le câble Péritel. Ces câbles s'utilisent en entrée (sauf audio pour le câble A/V) ou en sortie.

Câble de sortie A/V

Page 15

1. Branchement du cable A/V : Reliez l'extrémité à 9 broches au connecteur A/V de la WinTV-PVR-350. Ce connecteur possède un détrémpeur et ne peut donc être branché à l'envers.
2. Branchez les connecteurs proposés selon vos besoins : S-Viséo (noir), vidéo composite (jaune), sortie audio gauche (blanche) et sortie audio droite (rouge).

Dans le cas d'une utilisation en entrée, veuillez utiliser l'entrée audio mini jack de la WinTV-PVR-350. 2. Branchement du câble Péritel - Reliez l'extrémité à 9 broches au connecteur A/V de la WinTV-PVR-350. Ce connecteur possède un détrompeur et ne peut donc être branché à l'envers - Branchez possède un détrompeur et ne peut donc être branché à l'envers - Branchez le connecteur Péritel à votre téléviseur, magnétoscope ou platine DVD. Dans le cas d'une utilisation en entrée, veuillez relier le connecteur mini jack du câble Péritel à l'entrée audio mini jack de la WinTV-PVR-350. 3. Activez la sortie vidéo dans l'application WinTV2000 encliquant avec le bouton droit de la souris en restant appuyé sur l'image TV, etcliquez sur Video Output et On. Par défaut, la sortie vidéo est activée.

7. Utiliser le wintv-scheduler

WinTV-Scheduler vous permet de programmer l'ouverture de WinTV2000 ou l'enregistrement d'un programme TV. Une fois programmés, vous pouvez le fermer, l'application WinTV s'ouvrira automatiquement à l'heure, sur la chaîne désirée. WinTV-Scheduler se trouve dans le réseau Hauppauge WinTV du menu Démarr. Après avoir lancé WinTV-Scheduler, vous devez sélectionner un programme en cliquant sur le bouton Ajouter.

Nouveau: Le module IR-Blaster (disponible selon modèle) permet à WinTV-Scheduler de contrôler votre démodulateur par infrarouges.

Il est maintenant possible de programmer l'enregistrement d'une suite d'émissions, quel qu'en soit la source ! (du tuner de la WinTV comme de l'ensemble des canaux de votre démodulator).

Page 16 Vous devez configurer les champs suivants

Page 17

Heure de départ : Indiquez l'heure de démarrage désiré.

Note : Il faut environ 10 secondes pour initialiser la capture. Il est donc conseillé d'anticiper l'heure de démarrage de votre programme d'une minute.

Heure de fin : Indiquez l'heure d’arrêt désirée du programme. Note : Ajoutez une minute supplémentaire à votre heure pour laisser à la WinTV le temps de fermer le cache d’écriture. - Période de programme : Indique la fréquence de répétition de cette programmation : une seule fois, une fois par jour ou parSemaine. - Date de départ : Par défaut, la date d’aujourd’hui est indiquée. Changez cette date selon votre choix. - Sélection de la source : Laissez la case WinTV2000 cochée pour ouvrir WinTV à l’heure demandée.

• Sélection de la chaîne : Sélectionnez la chaîne TV désirée.
• Options d'enregistrement : Cliquez sur Enregistrer dans le fjichier pour enregistrer votre émission. Décochez cette case pour simplement regarder la TV. Vous pouvez aussi renomer votre fjichier dans la boîte de dialogue en dessous. Lorsque tout est configuré, cliquez sur Enregister. Si vous le désirez, vous pouvez notamment configurer d'autres programmes supplémentaires. Pour valider ces configurations cliquez sur Close. Le logiciel WinTV n'a pas à été lancé pour que le WinTV-Scheduler fonctionne, par contre, il faut environ 30 secondes pour que WinTV2000 se lance et démarre l'enregistrement. Notre PC doit rester allumé. WinTV-Scheduler fonctionné également avec les Guides de programmes online suivants : TitanTV en Amérique de nord, TVTV en Europe et iEPG au Japor

8. Wintv-radio (suivant modèle)

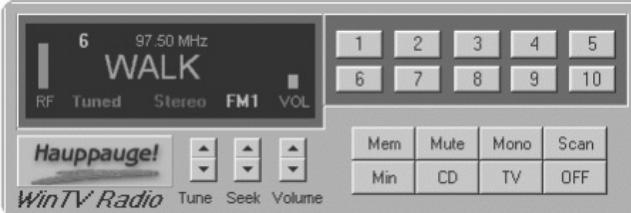

Utiliser le logiciel WinTV-Radio

Pour lancer le logiciel WinTV-Radio, cliquez sur le bouton Radio dans l'application WinTV2000. Vous pouvez aussi le lancer à partir du menu Démarrer / Programmes / Hauppauge WinTV / Radio.

Tune : Effectuer un réglage mit des chaînes radio : Seek : Recherche de la prochaine chaîne radio

Mém : Mémoriser une chaîne radio. Cliquez sur le bouton Mém puis sur l'un des boutons de préselection (1-10).

Mute: Couper le son.

Mono: Forcer la réception en mono. Le mode par défaut est le stéréo. Scan: Rechercher les stations. Cliquez sur Stop pour arrêter la recherche. Cliquez sur le bouton Droit de la souris dans la fenêtre WinTV-Radio pour activer le mode Scan. Min: Minimise la fenêtre WinTV-Radio. CD : LanceYOUR logiciel de lecture CD pour écouter vos CD audio. TV : Perme l'application radio et demarre l'application With TV. OEE : Forme l'application radio 1-10: Préférences 1 - 10

Page 18

9. Wintv-editor

Pour installer WinTV-Editor, vous devez sélectionner "Install NanoCosmos MPEG Video Editor" à l'installation des logiciels WinTV. Le logiciel WinTV-Editor vous permet de couper et de recoller des videos MEPG-1/MPEG-2. Vous pouze segmenter ou assembler des fischiers enregistrées du même format. WinTV-Editor create des coupures dans ce que l'onappe "MPEG I-frames". Il n'est pas nécessaire de ré-encoder le filchier, cela preserve la qualité du filchier video original. Cette version du logiciel possede les fonctions suivantes Editor (couper) des chiffiers videos en MPEG-1 ou MPEG-2 Associer des videos MPEG avec la mmo reolution et bitrate - Ascotier des videos en 2G avec la marge resolution de bilate - Convertir des videos en VCD pour pouvoir ensuite les graver - Convertir des videos en SVCD pour pouvoir ensuite les graves - Compressor des gros fichiers MPEG pour pouvoir les graver sur un CD ou DVD - le logiciel fait aussi office de lecteur pour pouvoir dire vos fichiers edits

Comment utiliser WinTV-Editor

Page 19

Cliquez sur le bouton Add source ou sur File / Add pour importer le fichier que vous pouvez éditer dans WinTV-Editor.

Le répertoire C: Mes documentsMy videos est le répertoire par défaut où seront sauvegardés vos fichiers vidéos. À l'ouverture du fichier, celui-ci se lancera.

cera dans une fenêtre Windows. Cliquez sur Stop pour arrêter la lecture. Déplacez le curseur jusqu'au moment où vous voulez couper la vidéo. Vous pouvez également utiliser les boutons de commandes situés sous la fenêtre Windows (lecture, pause, stop et les options de frame). Quand vous aurez bien positionné le curseur, cliquez sur le bouton IN. Cela va définir le point de départ de l'intervalle vidéo. Sélectionnez de nouveau avec le curseur la position de fin de la vidéo et cliquez sur le bouton OUT. Cliquez sur Add interval pour créer le clip. Répétez autant de fois que vous désirez pour ajouter des clips à la Cutlist. Quand vous aurez fini votre Cutlist cliquez sur Generate output. Tous les fichiers présents dans la liste seront entres assemblés dans un fichier video final. Cette opération durera quelques minutes. Le fichier video s'appellera par défaut nanoEDIT. mpg. Renommez le avant de procéder à une nouvelle création, au risque d'écraser celui-ci! Avant de cliquez sur Generate Output, cliquez sur File / Select Output File pour changer le nom du fichier video créé. Pour couper les publicités, cliquez sur le bouton IN au début de la vidéo, puis sur le bouton OUT juste avant la publicité. Cliquez sur Add Interval. Ensuite sur le bouton IN à la fin de la publicité, et de nouveau sur le bouton OUT à la fin de la vidéo. Et sur Add interval pour finir. Pour couper les publicités depuis un film, vous devez désir tout ce que vous pouze conserver et les ajouter dans la Cutlist.

Multiplexer un fichier pour créer un cd-video (VCD)

Note: Si vous avez ouvert un fichier au format VCD et que vous cliquez sur Generate Movie, il sera sauvegardé en tant que fichier VCD prêt à être gravé. Mais si vous avez déjà créé le VCD, utilisez cette option pour le graver.

Il vous sera demandé un nom de fichier. Entrez le nom d'un fichier qui compte les caractéristiques VCD (MPEG-1, datarate de 1.1Mbits/sec, etc.). Entrez ensuite le nom du VCD que vous allez graver.

Multiplexer un fichier pour le S-VCD

Note: Si vous avez ouvert un fichier au format S-VCD et que vous cliquez sur Generate Movie, le fichier sera sauvegardé en tant que fichier S-VCD prêt à être gravé. Mais si vous avez déjà créé le S-VCD, utilisez cette option pour le graver.

Il vous sera demandé un nom de fichier. Entrez le nom d'un fichier qui comporte les caractéristiques S-VCD (MPEG-2 avec un datarate de 2.2Mbits/sec, 44.1KHz audio et une taille d'image de 480x576). Entrez ensuite le nom du S-VCD que vous allez graver.

Note: Si vous entrez le nom d'un fichier ne pouvant être gravé, un message d'erreur va apparaître.

10. Ulead DVD moviefactory se

Capture vidéo : Ce bouton donne accès à 3 fonctions : - Capture matériel (bientôt disponible) - Editor, pour monter succinctement ce film. - Exporter, pour convertir le film monté en VCD, SVCD ou DVD. Création de menus : Crée des menus pour vos VCD, SVCD et DVD. Gravure d’images disque : Gravez vos CD ou DVD après l’étape de conversion.

Page 20

Créer des cd-viséo

La majorité des PC fonctionnant sous Windows peuvent lire, avec le Lecteur Multimédia de Windows, les fichiers MPEG1 VCD, ce qui rend ce format universel (et il est inutile, dans ce cas, de les formater en VCD).

Le format utilisé par les CD-Video (VCD) est le MPEG-1. La majorité des lecteurs DVD supportent ce format. La WinTV-PVR inclut un utilitaire de conversion appelé Ulead DVD MovieFactory qui vous permet de convertir et graver vos fichiers vidéo au format VCD, SVCD et DVD.

Note: Nous avons remarqué que la plupart des platines DVD peuvent lire les CD vidéo gravés. Cependant, si votre lecteur ne lit que les CD-R ou que les CD-RW, vous devez graver vos films sur ce type de support. En cas d'échec, nous vous conseillons donc d'essayer l'autre type de CD. Une liste de compatibilité des lecteurs DVD se trouve sur : www.hauppauge.com/dvplayers

Étape 1: Créer un fichier vidéo compatible CD-Video. En mode enregistrement, cliquez sur le bouton d'enregistrement VCD. Vous pouvez également sélectionner le format MPEG1 VCD, et cliquer sur le bouton d'enregistrement. Dans les deux cas, un fichier compatible CD-Video sera créé sur votre disque dur avec un nom généré automatiquement par l'application WinTV. Après avoir enregistré votre fichier, cliquez sur le bouton Sauver/Ouvrir/Graver dans le mode enregistrement, le dernier fichier enregistré sera sélectionné, puis cliquez sur le bouton Burn.

Étape 2 : Graver vos fichiers sur un CD-R ou un CD-RW Vous pouvez maintenir graver votre CD Video :

Lancez DVD MovieFactory, et cliquez sur le bouton Création de menus,

puis cochez la case VCD et cliquez sur Suivant. Cliquez sur Ajouter un fichier MPEG et sélectionnez votre fichier VCD. Note: Si vous ne choisissez pas un fichier à la norme VCD, MovieFactory vous indiquera un message d'erreur et le fichier ne s'ouvrira pas. Cliquez deux fois sur Suivant et choisissez votre graveur de CD. Cliquez sur Suivant, cochez la case Enregistrer sur CD et cliquez sur Créer VCD. Note: Certains lecteurs DVD de salon ne peuvent lire que les CD-RW ou les CDR. Utilisez le type de CD compatible avec votre lecteur DVD. Étape 3 : Lire ce CD Video CD sur votre lecteur DVD ou leur ordinateur. Il vous suffit d'insérer votre CD Video dans votre lecteur pour démarrer la lecture.

Guide technique

Des conseils d'installation et mises à jour logicielles sont disponibles sur notre site web : www.hauppauge.fr rubrique support.

Astuces d'optimisation du système Il y a certaines astuces permettant l'optimisation de la capture et de la relecture des fichiers MPEG. 1.) N'utilise pas d'outils de compression disque tels que DoubleSpace, qui ralentissent votre disque dur.

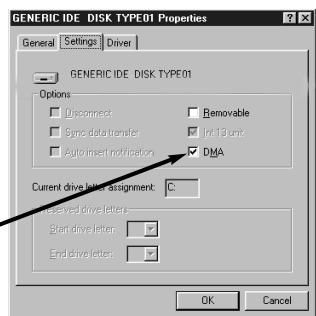

2.) Assurez-vous, si vous avez Windows 98se ou Me que l'option DMA est activée pour votre disque dur. Pour le vérifier, cliquez sur le bouton droit de la souris sur l'icône Poste de Travail du bureau Windows. Cliquez sur Propriétés et Gestionnaire de périphériques. Double-cliquez sur Lecteur de Disque, et cliquez sur Propriétés puis Paramètres et assurez-vous que la case DMA soit cochée.

Défragmentez votre disque dur. Cliquez sur Démarrer / Programmes / Accessoires /

Outils Système et Détragmentateur de Disque.

Ajuster le son

Si vous n'entendez pas de son dans l'application WinTV, vérifiez les étapes suivantes : Assurez-vous que l'application WinTV2000 ne soit pas en mode muet. Cliquez sur le petit bouton Mute en haut à gauche de l'application. Ce bouton est vert en mode Muet. - Cliquez sur le bouton de configuration audio AUD de WinTV et vérifiez que l'Entrée MixerAudio soit sur Sons WAVE - Ouvrez le contrôle du Volume (double-cliquez sur le petit haut-parleur jaune dans la barre de tâches Windows). Assurez-vous que Sons wave ne soit pas sur muet. - Si vous n'entendez pas le son en lisant leur fichier vidéo, retournez dans le contrôle du volume de la carte son, et assurez-vous que Sons wave ne soit pas sur muet.

Réception TV de qualité médiocre ou non réception des chaînes.

Les problèmes de détection de chaînes et/ou de mauvaise qualité d'image viennent en général d'un signal d'antenne trop faible, qui arrive souvent avec les antennes portables. Un amplificateur de signal d'antenne est recommandé si le problème vous arrive avec une antenne de toit. Dans le menu de réglage des chaînes, vous nevez obligatoirement utiliser l'options Antenna même si vous avez le cable.

L'image TV est saccadée et/ou le son n'est pas synchronisé avec l'image.

Si vous utilisez Windows 98 ou Me, assurez-vous que l'option DMA soit activée pour votre disque dur. Allez dans le gestionnaire de périphériques de Windows, puis dans lecteur de disque, double cliquez sur Generic IDE Disk Type x). Cliquez sur l'onglet Propriétés et cochez la case DMA.

L'image TV est corrompue

Cliquez sur Démarrer / Programmes / Hauppauge WinTV et Primary. Cochez la case "Allow Overlay". Si elle est déjà cochée, Sélectionnez la case "Force Primary". Il est recommandé d'utiliser les derniers pilotes disponibles pour votre carte graphique sur le site web du constructeur) et de configurer Windows en couleurs 16 bit.

Demander de l'aide

Veuillez visiter notre page de support technique : www.hauppauge.fr rubrique Support. Sélectionnez-vous WinTV. Vous y trouvez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques... Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30. Téléphone : 01.56.26.51.20

Email: [e-mail]

Web: www.hauppauge.fr rubrique Support

Réglementation des interférences radio :

Ce matériel a été contrôlé et satisfait aux limites imposées pour les unités numériques de classe B, conformément à l'alinéa 15 de la réglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement résidentiel. Ce matériel génère, utilise et peut émettre de l'énergie haute fréquence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, provoquer des interférences. S'il constate des interférences lors de la réception d'émissions de radio ou de télévision (il suffit, pour le constater, d'allumer et d'éteindre successivement l'appareil), l'utilisateur devra prendre les mesures nécessaires pour les éliminer. À cette fin, il devra: - Réorienter ou déplacer l'antenne réceptrice. Augmenter la distance entre le matériel et le récepteur. - Brancher le matériel sur un autre circuit que celui du récepteur. - Consulter le revendeur ou un technicien de radio/télévision expérimenté. Numéro d'identification FCC : H90WINTV ATTENTION : Toute modification non approuvée explicitement par Réglementation CF : Ce matériel a été testé et est en conformité avec les 3 normes de l'alinéa 3 EN 55013, EN 55020 et EN 801-3.
