A574 - Automatisme de portail ADYX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil A574 ADYX au format PDF.
| Type d'appareil | Portail automatique à battants |
| Alimentation électrique | 230 V, 50 Hz |
| Protection électrique | Fusible 30 A |
| Branchement secteur | Phase, Neutre, Terre |
| Nombre de moteurs | 2 moteurs |
| Type de moteur | Moteur à courant continu |
| Condensateurs | Présents sur chaque moteur |
| Branchement moteurs | Fils spécifiques pour chaque moteur |
| Ouverture vantail gauche | Vers l'intérieur |
| Ouverture vantail droit | Vers l'intérieur |
| Connexion des condensateurs | Fils marron et noir |
| Tableau de commande | Présent avec bornes de connexion |
| Type de commande | Automatique |
| Installation recommandée | Branchement conforme au schéma |
| Consignes de sécurité | Respecter polarité et connexions |
FOIRE AUX QUESTIONS - A574 ADYX
Téléchargez la notice de votre Automatisme de portail au format PDF gratuitement ! Retrouvez votre notice A574 - ADYX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil A574 de la marque ADYX.
MODE D'EMPLOI A574 ADYX
MAISON protégé par fusible 10 A PHASE NEUTRE TERRE BRANCHEMENT MOTEURS LE VANTAIL DE GAUCHE OUVRE LE 1er VU DE L’INTERIEUR Condensateur BRANCHEMENT MOTEURS Condensateur Brancher les 2 CONDENSATEURS avec les fils MARRON et NOIR de chaque moteur LE VANTAIL DE DROITE OUVRE LE 1er VU DE L’INTERIEUR Condensateur Condensateur Brancher les 2 CONDENSATEURS avec les fils MARRON et NOIR de chaque moteur BRANCHEMENT ACCESSOIRES

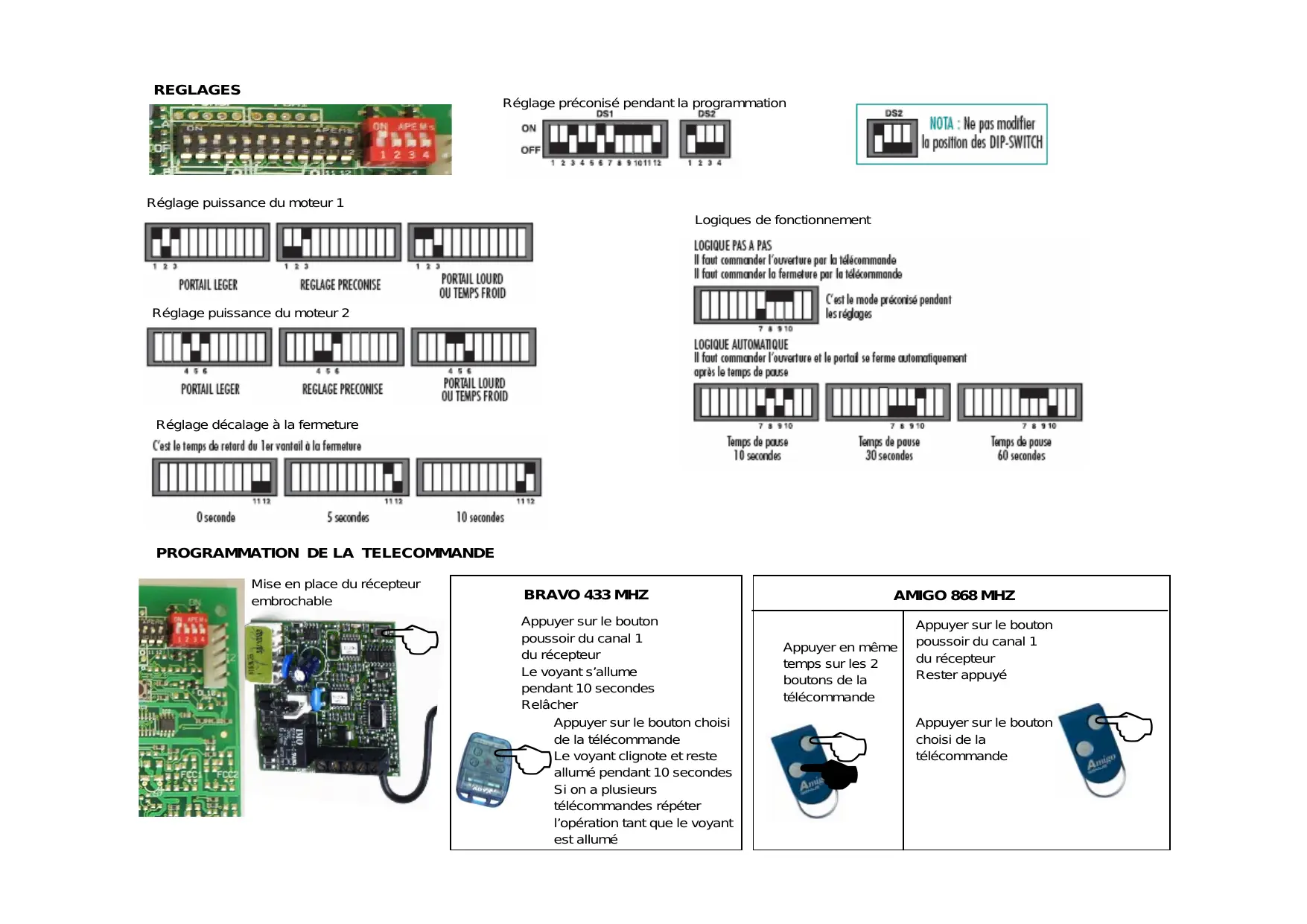

UTILISATION SANS CELLULES

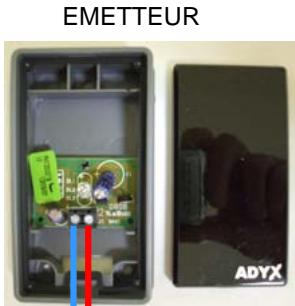

3 PONTS INDISPENSABLES RECEPTEUR EMETTEUR BRANCHEMENT CELLULES actives à la fermeture BRANCHEMENT SELECTEUR à CLE BRANCHEMENT CLIGNOTANT Ouverture Ouverture 1 vantail 2 vantaux REGLAGES Réglage préconisé pendant la programmation Réglage puissance du moteur 1 Logiques de fonctionnement Réglage puissance du moteur 2 Réglage décalage à la fermeture
PROGRAMMATION DE LA TELECOMMANDE
Mise en place du récepteur embrochable

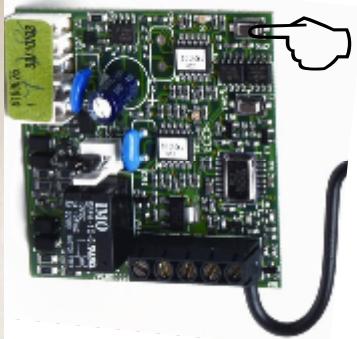

BRAVO 433 MHZ Appuyer sur le bouton poussoir du canal 1 du récepteur Le voyant s’allume pendant 10 secondes Relâcher Appuyer sur le bouton choisi de la télécommande Le voyant clignote et reste allumé pendant 10 secondes Si on a plusieurs télécommandes répéter l’opération tant que le voyant est allumé
AMIGO 868 MHZ Appuyer en même temps sur les 2 boutons de la télécommande
Appuyer sur le bouton poussoir du canal 1 du récepteur Rester appuyé Appuyer sur le bouton choisi de la télécommande

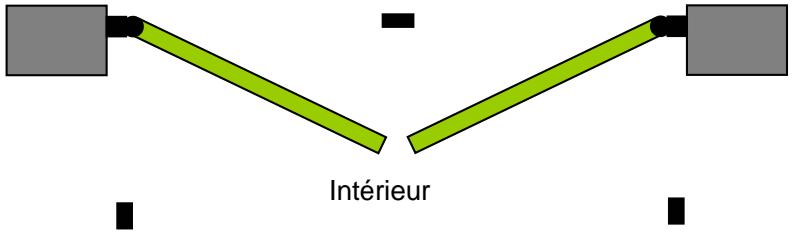

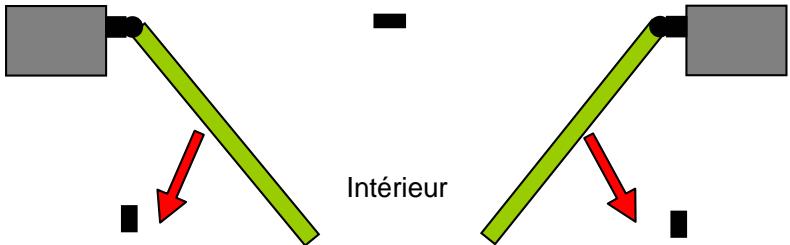

Déverrouiller les 2 moteurs et positionner les 2 vantaux à 45° reverrouiller les 2 moteurs Vérifier que les 2 côtés partent bien vers l’ ouverture; sinon inverser les fils marron et noir du ou des moteurs qui partent vers la fermeture et recommencer Fermer le portail
Appuyer sur le bouton programmé de la télécommande

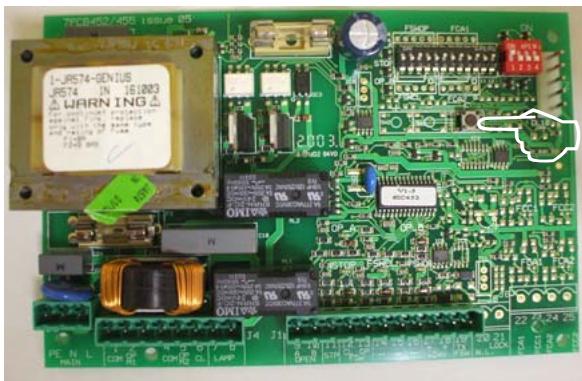

Appuyer sur le poussoir F jusqu’à ce que le 1er vantail démarre en ouverture PROGRAMMATION Relâcher le poussoir F L’exemple est donné avec le vantail de droite qui ouvre le premier Le moteur du vantail 1 ralentit

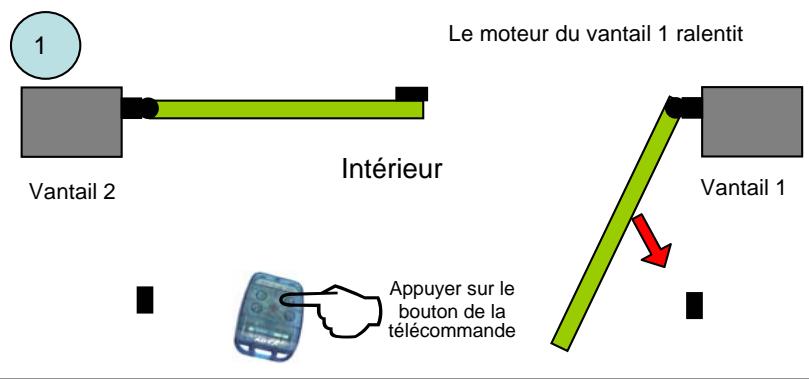

Appuyer sur le bouton de la télécommande Vantail 1

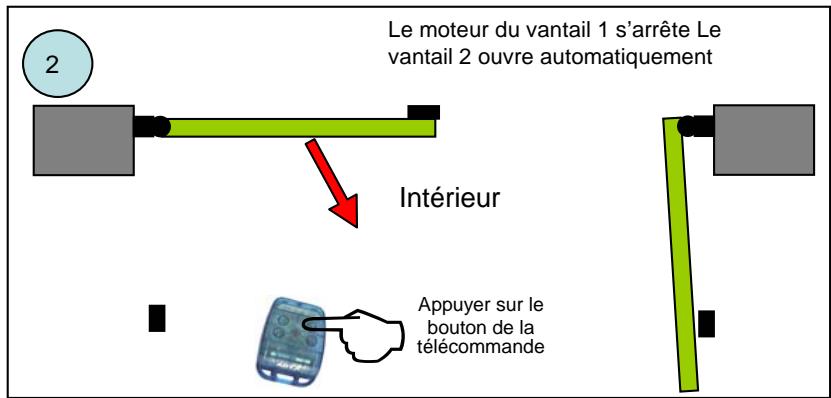

Le moteur du vantail 1 s’arrête Le vantail 2 ouvre automatiquement Intérieur
Appuyer sur le bouton de la télécommande PROGRAMMATION SUITE

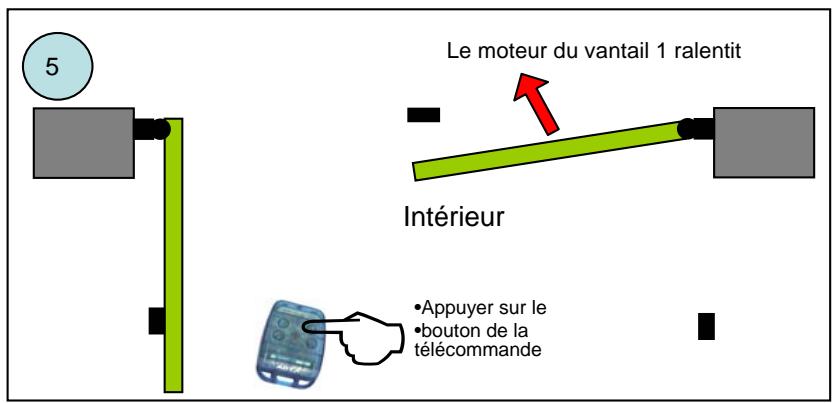

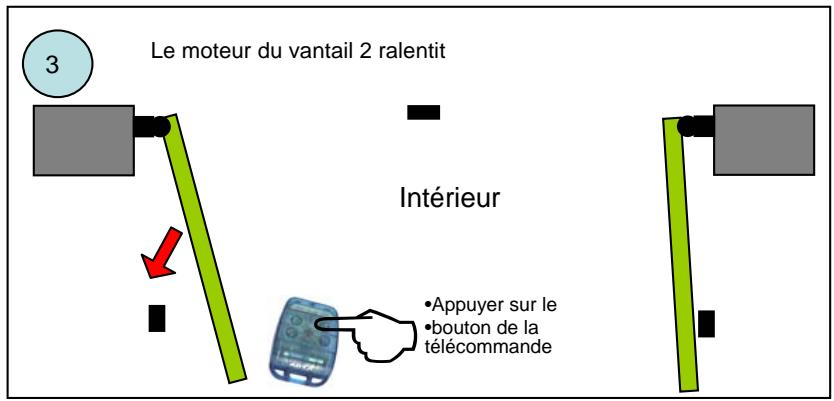

Le moteur du vantail 2 ralentit
- bouton de la télécommande
- bouton de la télécommande Le moteur du vantail 1 ralentit

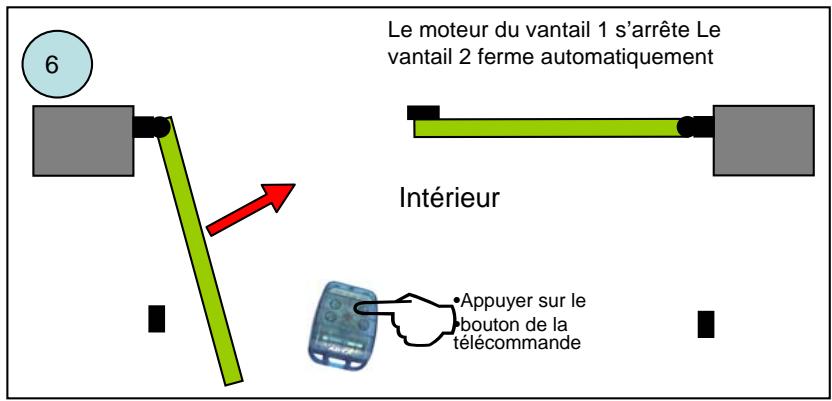

Le moteur du vantail 1 s’arrête Le vantail 2 ferme automatiquement Intérieur Intérieur
- bouton de la télécommande

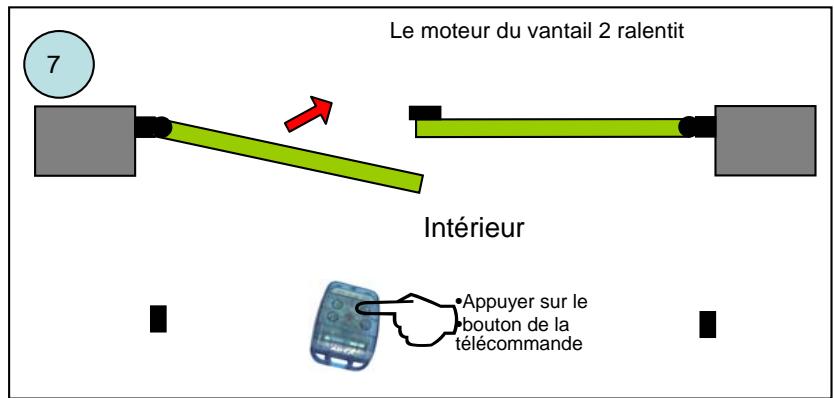

- bouton de la télécommande Le moteur du vantail 2 ralentit

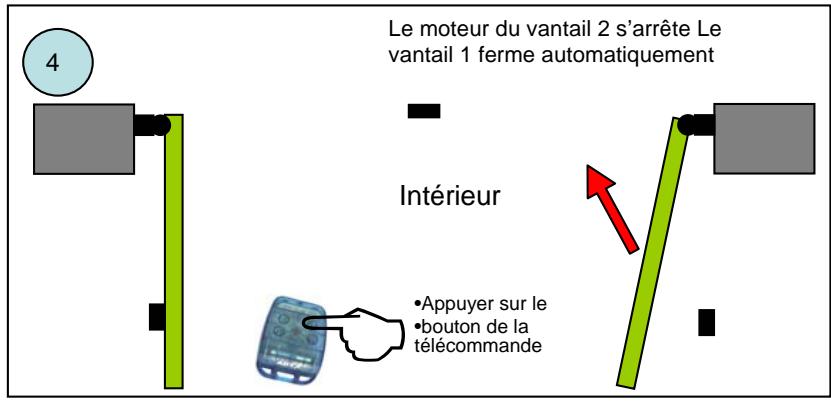

Le moteur du vantail 2 s’arrête Le vantail 1 ferme automatiquement Le moteur du vantail 2 s’arrête La programmation est terminée Intérieur Intérieur
- bouton de la télécommande
- bouton de la télécommande La programmation est terminée On peut reprendre cette phase autant de fois que l’on veut pour affiner les réglages Attention!!! Cette notice d’installation rapide concerne uniquement les branchements principaux et la mise en service. Pour les informations concernant l’installation mécanique consulter la notice complète contenue dans le kit
