KBT 40 - Automatisme de portail ADYX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Automatisme de portail battant
Marque	ADYX
Modèle	KBT 40
Alimentation	230 V / 50-60 Hz
Puissance absorbée	280 W
Moteur	Électrique 4 pôles, 1400 tr/min
Force de traction	300 daN
Course des vérins	400 mm
Température d'utilisation	-20°C à +55°C
Poids de l'opérateur	6 kg
Indice de protection	IP54
Fréquence d'utilisation	18 cycles/h
Longueur maxi du portail	4 mètres
Ouverture maxi	Jusqu'à 95° (vers l'extérieur)
Fonctions principales	Ouverture, fermeture, arrêt, verrouillage électrique, programmation des temps
Dispositifs de sécurité	Photocellules, butées mécaniques, détection d'obstacle par couple
Éclairage de signalisation	Lampe clignotante (optionnelle)
Commande à distance	Télécommande radio 433 MHz (incluse)
Programmation	Par télécommande et cavalier LK1
Entretien et nettoyage	Vérifier les graissages, nettoyer les cellules, contrôler les connexions
Pièces détachées et réparabilité	Utiliser exclusivement des pièces d'origine ADYX
Informations générales	Garantie : consultez la notice. Assistance téléphonique : 0892 69 00 34

FOIRE AUX QUESTIONS - KBT 40 ADYX

Quels sont les prérequis pour installer le KBT 40 sur mon portail ?

Le portail doit être rigide, avec un mouvement régulier et sans frottements. Il doit être équipé d'une barre transversale rigide entre 40 et 60 cm du sol, et de butées latérales et centrales.

Comment déverrouiller les vérins en cas de panne ?

Utilisez la clé fournie pour déverrouiller manuellement chaque vérin. Sortez le vérin à fond puis rentrez-le de 1 cm avant de le fixer.

Comment programmer le temps de travail des vérins ?

Mettez la centrale en mode programmation (cavalier LK1 accroché). Utilisez les DIP switches 1, 2 et 3 de la télécommande pour régler le temps (préconisé 26 secondes). Appuyez sur le bouton 1 pour valider.

Que faire si un seul vantail s'ouvre ?

Vérifiez le câblage du moteur et du condensateur du vantail fermé. Augmentez la puissance moteur via les DIP 9, 10, 11 si nécessaire. Consultez l'assistance si le problème persiste.

Comment ajouter une télécommande supplémentaire ?

Positionnez les 12 DIP switches de la nouvelle télécommande à l'identique de la première. Aucune programmation supplémentaire n'est nécessaire.

Les photocellules sont-elles obligatoires ?

Non, mais fortement recommandées. Si non utilisées, un pont entre les bornes 1 et 4 du bornier J3 est impératif pour que la centrale fonctionne correctement.

Le portail s'arrête avant la butée et le clignotant cesse. Que faire ?

C'est un problème de temps de travail. Passez en mode programmation et augmentez le temps via les DIP 1, 2, 3 (exemple : passer de 26 à 30 secondes).

Comment inverser le sens de rotation d'un moteur ?

Sur le bornier J2, inversez les fils marron et noir entre les bornes correspondantes (6 et 8 pour M1, 9 et 11 pour M2).

Quels sont les réglages d'usine préconisés ?

Temps de travail : 26 secondes. Décalage à la fermeture : 2 secondes. Mode : semi-automatique (commande ouverture et fermeture). Puissance : réglage medium.

Où trouver l'assistance technique ADYX ?

Contactez l'assistance téléphonique au 0892 69 00 34 (0,34 €/min). Ayez votre notice d'installation à portée de main avant d'appeler.

MODE D'EMPLOI KBT 40 ADYX

Le comportement en toute sécurité

Parc Industriel de la Lauze

19, rue Maryse Bastié

34430 St-JEAN DE VEDAS

ASSISTANCE TELEPHONIQUE

0892 69 00 34

(0,34€ la minute)

Vous munir de votre notice d'installation

avant tout appel)

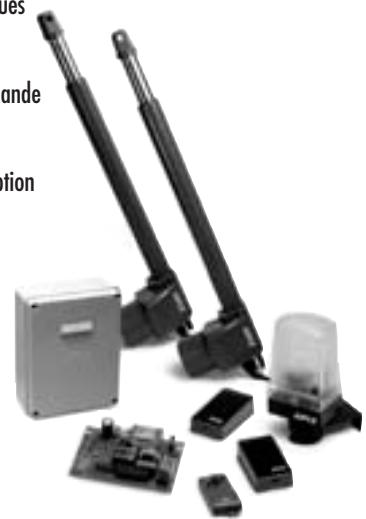

2 verins electromechaniques course de 400m / m 1 electronique de commande 1 lampe clignotante : option 1jeude photocellules 1 télécommande - Accessoires - 1 notice d'installation

Tension d'alimentation : 230 V 50/60 Hz

Puissance absorbée : 280 watts

Moteur électrique: 4 pôles 1400 tr/min

Force de traction : 300 daN

Température d'utilisation : -20°C à +55°C

Poids de l'opérateur : 6 Kg

Indices de protection : IP54

Fréquence d'utilisation : 18 cycles/h

Longueur du portail maxi : 4 mètres

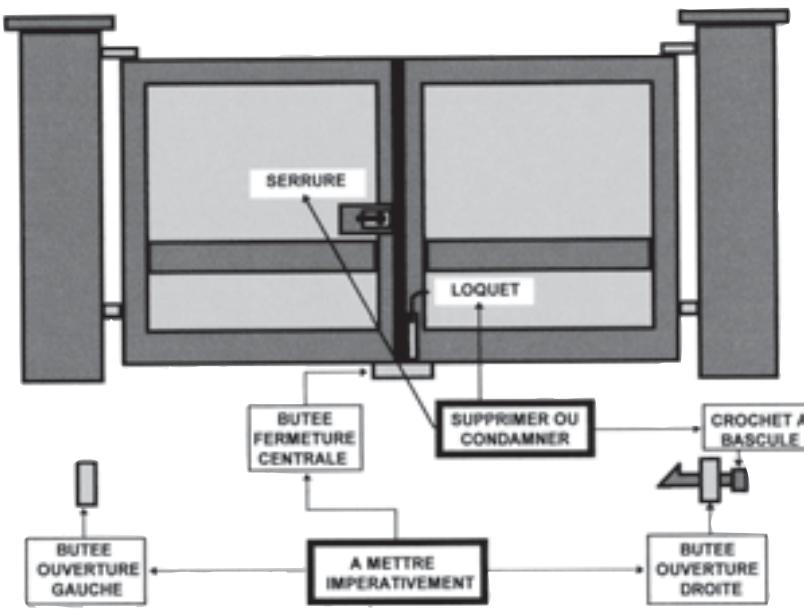

Votre portail

Pour un fonctionnement correct de votre motorisation, la structure existante, ou à réaliser de votre portail, doit posséder les caractéristiques suivantes :

• Structure rigide et robuste
• Mouvement de rotation régulier et uniforme des vantaux exempt de frottements
• Étre equipped d'une barre transversale rigide pour positionner les vérins ou bielles à hauteur de 40 cm à 60 cm du sol
• Présence de butées latérales et d'une butée centrale

Il est recommandé d'effectuer les travaux nécessaires de ferronnerie, de graissage et autres, avant l'installation de votre motorisation.

Preconisations d'emploi

Lire attentivement la notice d'installation avant de commencer le montage de votre motorisation. Toujours conserver la notice pour toute consultation future. Cette motorisation a été conçue exclusivement pour l'utilisation indiquée sur la présente notice. Toute autre utilisation pourrait compromettre son efficacité et/ou représenter une source de danger. ADYX décline toute responsabilité en cas d'utilisation imprudente ou autre que celle pour laquelle la motorisation est destinée. ADYX décline toute responsabilité en cas de non-respect des consignes de montage et de toutes les préconisations stipulées dans la notice d'installation. - Avant toute intervention sur l'installation, couper l'alimentation courant secteur (230 volts) - Prévoir une ligne d'alimentation courant secteur protégée par disjoncteur-fusible 10A - Vérifier la présence d'un disjoncteur différentiel de 30mA sur tout tableau électrique - Vérifier l'efficacité de l'installation de terre. Mise à la terre des vérins / Motoréducteurs / Motoréducteur coulissant par les fils vert/jaune de la motorisation correspondante. Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protéger des zones de danger contre tous risques mécaniques de mouvement de la motorisation. ADYX préconise l'installation de la signalisation lumineuse (lampe clignotante). ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la motorisation dans le cas d'utilisation de composants d'une origine autre que ADYX. Utiliser exclusivement des pièces et composants d'origine ADYX. Ne pas procéder à des modifications ou réparations des composants de la motorisation. L'utilisateur doit s'abstenir de faire toute tentative de réparation pour remédier à un défaut. Il est impératif de téléphoner à l'assistance téléphonique ADYX 0892 69 00 34 (0,34€ la minute). Toutes les interventions ou réparations qui ne sont pas prévues expressément dans la présente notice ne sont pas autorisées.

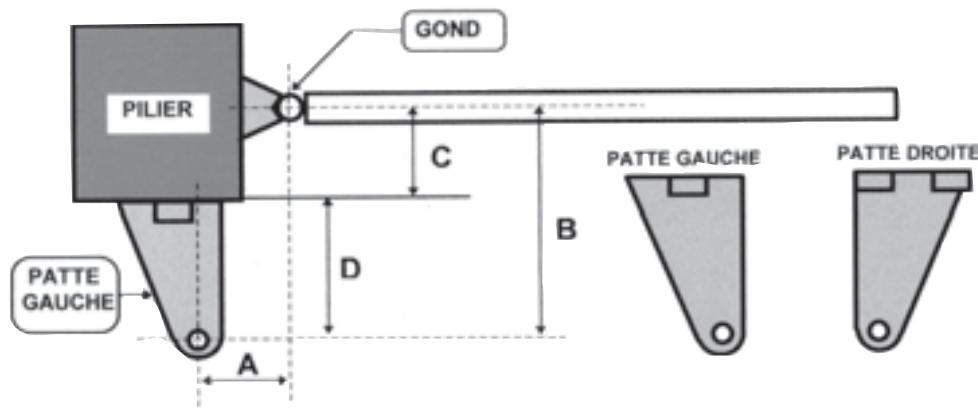

Pour ouverture jusqu'à 90°

A+B=38cm MAXI

avec B mini = 14 cm

et A mini = 10 cm

Example:

C	A	B	D
5	19	16,5	11,5
10	16	21,5	11,5
15	13	23	8
20	10	25,5	5,5

Pour une côte C intermédiaire par rapport aux tableaux, prenez la côte C supérieure.

Example:

pour C = 11 prenne C = 15

donc A = 13, D = 8

A = 17 cm B=14,5cm

C	A	B	D
3	17	14,5	11,5
5	17	14,5	9,5
6	17	14,5	8,5

Les côtes sont en cm

Montage des VERINS

COMMENCER PAR LE CÔTÉ GAUCHE (vu de l'intérieur)

RESPECTER LA CHRONOLOGIE DES ETAPES DE MONTAGE

Après avoir déterminé la position de la patte pilier, tracer les 2 traits verticaux au niveau de la traverse où sera fixé le vérin.

Fixer la patte pilier à l'aide de 3 chevilles METAL 8x60.

Monter l'arrière du vérin gauche sur la patte pilier à l'aide des axes fournis.

Monter la patte portail sur l'avant du venin (ne pas mettre le circlips).

Déverrouiller le vérin à l'aide de la clé fournie. Sortir le vérin à fond et le rentrer de 1 cm. Présenter la patte portail sur la traverse et tracer sa position.

Enlever la patte du vérin et la fixer à l'aide de 3 boulons M8x60. Pour portail bois, prévoir une contre-plaque métallique.

Fixer l'avant du vérin sur la patte portail à l'aide des axes fournis.

Proceder

DE LA MEME

FAÇON POUR

LE VERIN DROIT

Démonter la carte électronique du boîtier étanche.

Fixer le boîtier sur le pilier

du côté où arrive l'alimentation 220V)

Fixer le jeu de photocellules fourni, sur les piliers

(l'une en face de l'autre)

à l'aise de 4 chevilles plastique 6. (Non fournies)

PRENDRE SOIN À L'ALIGNEMENT.

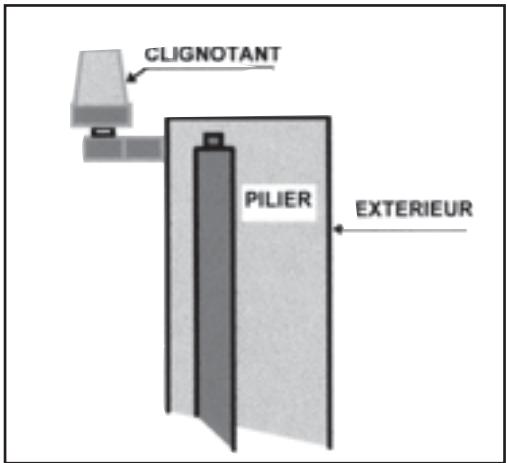

Fixer le clignotant au sommet du pilier

visible de l'extérieur comme de l'intérieur)

À l'aide de 2 chevilles plastique 6.

(Non fournies)

Fixer 2 boîtes de dérivation

(nonfournies).

Une pour chaque vérin, afin de pouvoir les câbler.

SILICONER L'ENTREE DES CABLES

Particularités

OUVERTURE VERS L'EXTÉRIEUR : 95° maximum Longueur de patte pilier = 16cm + X (position gond). Encombrement du système dans le passage : 25 cm de chaque côté.

Important :

• Inverser les fils NOIRS et MARRONS de chaque vérin (par rapport au câblage standard)
• Ne pas installer de jeu de photocellules à l'extérieur sur le pilier, l'installer au-delà du vantail ouvert

2) COTE C: (supérieure à 20 cm)

3) PILIER ETROIT

Prévoir un support métallique pour fixer la patte pilier afin de respecter les côtes d'implantation (voir tableaux).

4) ECOINCON Cote X minimum = 18 cm Si côte X inférieure à 18 cm prévoir une niche pour loger I'opérateur (portail ouvert)

5) COTE C INFERIEURE A 2cm OU NEGATIVE

Cablage electrique

SCHEMA D'IMPLANTATION

CENTRALE ELECTRONIQUE REP 1RCU1

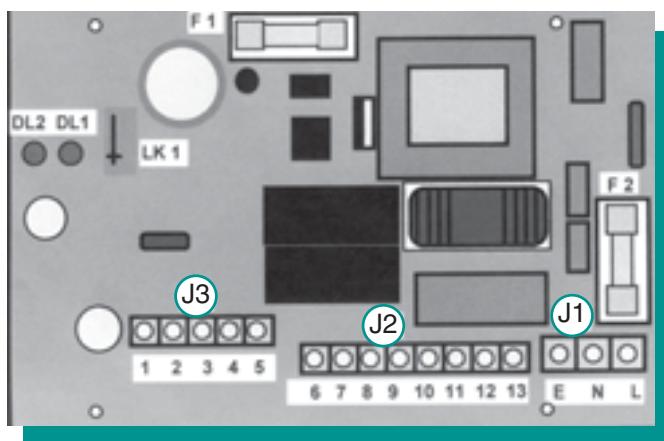

Presentation de la CARTE

FUSIBLES F1: 160 mA (24V) F2: 3,15 A (Secteur)

LK1 - Cavalier de programmation

• Accroché - Mode Programmation
• Décroché - Mode Utilisation

Il faut couper et remettre le secteur, à toute manipulation de LKI

DL1 LED START - Normalement éteinte, s'allume si commande START ou si action sur la télécommande

DL2 LED Cellule - Normalement allumée, s'éteint si on coupe le faisceau Cellule

• Les cellules agissent pendant la fermeture. Quand on coupe le faisceau, il y a réouverture.

-Aucun effet pendant l'ouverture.

E - Borne de terre. Brancher la terre secteur + les 2 terre moteur (fils vert/jaune) N - Borne de branchement du neutre secteur (fil bleu) 220 VAC L - Borne de branchement de la phase secteur (fil noir ou rouge)

BORNIER J2 BORNIER SORTIES 220 VAC (Moteur + cligno)

6 - Sortie Ouverture - Moteur + Fil condensateur 7 - Sortie Commun - Moteur 8 - Sortie Fermeture - Moteur + Fil condensateur 9 - Sortie Ouverture - Moteur + Fil condensateur 10 - Sortie Commun - Moteur 11 - Sortie Fermeture - Moteur + Fil condensateur (retardé en fermeture) 12 - Sortie 220 VAC - Pour lampe avec dispositif clignotant Type E27 40 watts

Bornier J3 bornier BASSE tension

1 - Borne - commun de tous les accessoires (- cellules) 2 - Entrée Antenne 3 - Entrée START (contact sec à impulsion) 4 - Entrée Signal Récepteur cellule 5 - Borne + Alimentation accessoires (+cellule)

• Dans le cas où il n'y a qu'un seul vantail, il faut brancher le moteur sur 6-7-8
• Il faut programmer le temps de retard à 0 seconde (DIP 4 : OFF - DIP 5 : OFF)
• S'il n'y a dernier moteur branché, le cycle ne démarre pas.

Cablage electrique (suite)

BRANCHEMENT VERINS LE VANTAIL DE GAUCHE S'OUVRE LE 1° VERS L'INTERIEUR - BRANCHEMENT ACCESSOIRES - LES CELLULES PAS DE CELLULES BRANCHÉES Le PONT 1 et 4 est IMPERATIF

UN JEU DE CELLULES BRANCHÉ Utiliser du câble de 0,75m / m² ou du câble téléphonique

LE VANTAIL DE DROITE S'OUVRE LE 1er VERS L'INTERIEUR

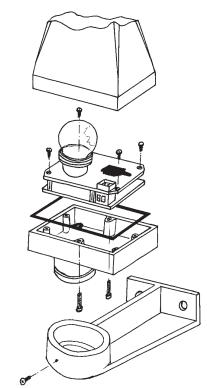

BRANCHEMENT CLIGNOTANT : ETANCHEISER LES ENTREES DE CABLES AVEC DU JOINT SILICONE

Branchement selecteur a clé

Utiliser du câble de 0,75m / m² ou du câble téléphone

Se reporter à la notice du sélecteur à clé

Se reporter à la notice du clavier à code

Branchement portier

AUDIO ou VIDEO Se reporter à la notice du portier audio ou vidéo

ETANCHEISER LES ENTREES DE CABLES AVEC DU JOINT SILICONE

Branchement antenne RADIO

• Fil électrique de 15 cm

Antenne extérieure

433 MHZ

(en option)

Se reporter à la notice de l'antenne radio

Programmation des fonctionnalités

Le réglage des différentes fonctions se fait à l'aide de votre télécommande

Couper le courant secteur 230V (au disjoncteur) - ACCROCHER LE CAVALIER LKT

• Rétablir le courant secteur
• Vérifier l'allumage du voyant DL2

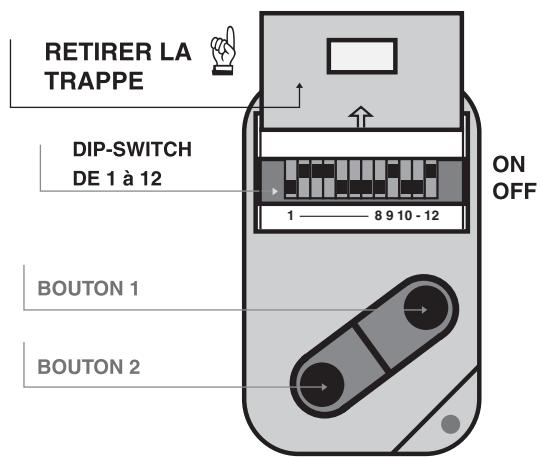

• Prendre la télécommande, ouvrir la trappe, la tourner de façon à lire les 12 chiffres des DIP SWITCH

Voir croquis ci-joint

ETAPE N° 2 : reglages des fonctions

AVANT DE COMMENCER LA PROGRAMMATION : METTRE LE DIP N°12 DE LA TÉLÉCOMMANDE SUR ON

FONCTION 1: RÉGLAGE DU TEMPS DE TRAVAIL (course des vérins + 2 secondes de fonctionnement sur butées)

26 secondes PRECONISE

30 seconds

FONCTION 2: RÉGLAGE DU DÉCALAGE À LA FERMETURE DES VANTAUX (retard du 2ème vantail)

2 secondes PRECONISED

4 seconds

8 secondes

FONCTION 3 : MODE DE FONCTIONNEMENT

Il faut commander l'ouverture avec la télécommande. Il faut commander la fermeture avec la télécommande.

OBLIGATOIRE SANS CELLULES

MODE PRECONISED PENDANT LES RÉGLAGES

2) Automatique : Il faut commander l'ouverture avec la télécommande. La fermeture sera automatique après le temps de pause choisi :

Temps de pause désiré :

20 secondes préconisées

60 secondes

120 seconds

FONCTION 4: RÉGLAGE PUISSANCE MOTEUR (ajustement du couple)

NOTA : UN SEUL BOUTON SERT À COMMANDER VOTRE MOTORISATION (OUVERTURE

ON PEUT A TOUT MOMENT CHANGER UN OU PLUSIEURS PARAMETRES

LES 4 ETAPES DE LA PROGRAM

Fonctions de la centrale

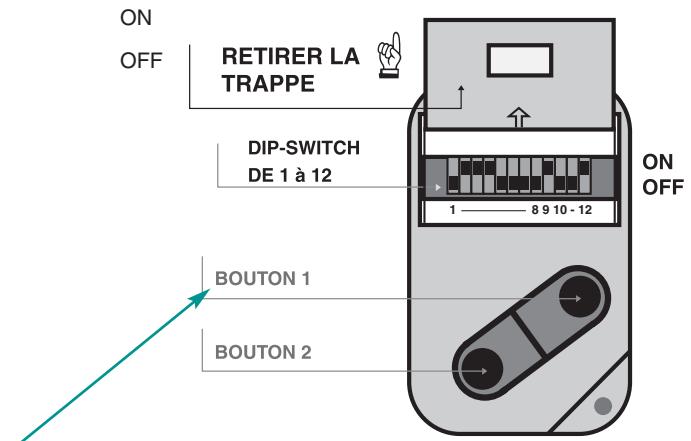

commande en agissant sur les 12 curseurs appelés DIP-SWITCH

ETAPE N° 3 : MISE EN SERVICE ET TESTS

• Les DIP de 1 à 11 sont positionnés selon les réglages désirés des 4 fonctions.
• Déverrouiller les moteurs, mettre le portail à, reverrouiller.
• Appuyer sur le BOUTON 1 pour transmettre ces réglages à l'électronique. Le cycle démarre suivant les réglages.
• Vérifier que le portail s'ouvre;

SI NON, appuyer sur le BOUTON 1, pour arrêter le cycle (se reporter au paragraphe : 1ère mise en service, page 12).

SI OUI, laisser terminer le cycle et continuer les règles jusqu'à obtention du fonctionnement désiré.

POUR MODIFIER LES REGLAGES DES FONCTIONS, APPUYER TOUJOURS SUR LE BOUTON N° 1.

(RE-FERMETURE). L'AUTRE BOUTON SERT A COMMANDER UNE AUTRE MOTORISATION.

ETAPE N° 4 : code RADIO tres important

Mettre les DIP-SWITCH 9, 10, 11 sur ON

et le 12 sur OFF.

Les DIP de 1 à 8, dans n'importe quelle position.

C'est votre code personnel.

Appuyer sur le bouton de votre choix, pour transmettre le code radio.

Ce sera ce bouton qui commandera l'automatisme.

Laisser finir le cycle jusqu'à la fermeture du portail.

Couper le courant secteur.

• DECROCHER LE CAVALIER LK 1

• REMETTRE LE COURANT SECTEUR.

L'automatisme est prêt à fonctionner. On peut à tout moment changer un ou plusieurs paramètres du réglage, il suffit de mettre en mode programmation.

En mode programmation

Toujours appuyer sur le BOUTON 1.

COMMENT AJOUTER UNE TELECOMMANDE :

Pour une ou plusieurs télécommandes supplémentaires, il suffit tout simplement de mettre les 12 DIP-SWITCHES dans la même position que la première télécommande.

Première mise en service

Après avoir réglé le 1er programme Vérification du sens de rotation correct des 2 moteurs 1. Couper l'alimentation secteur 2. Déverrouiller les 2 opérateurs, les mettre à les reverrouiller 3. Remettre l'alimentation secteur 4. Appuyer sur le bouton de la télécommande 5. Vérifier que les 2 Opérateurs vont dans le sens de l'ouverture Si l'opérateur branché sur M1 (6,7,8) va vers la fermeture, inverser, sur le bornier J2, les fils marron et noir - Bornes 6 et 8 Si l'opérateur branché sur M2 (9,10,11) va vers la fermeture, inverser, sur le bornier J2, les fils marron et noir - Bornes 9 et 11 Si les 2 sont vers la fermeture, inverser sur les 2 (6 et 8) (9 et 11) Si la carte est en mode de programmation, continuer la suite du programme. IL EST IMPORTANT de conserver la notice, avec le marquage des programmes définitifs dans les cases numérotées. Si on veut, plus tard, changer un des éléments du programme : - Il faut remettre les DIP SWITCHES, de 1 à 11 en position retenue et changer seulement le paramètre voulu - Ensuite, remettre le code personnel (1 à 8) et 9,10,11,12 sur ON NE PAS OUBLIER que la manipulation du cavalier LK 1 nécessite la coupure, puis la remise sous tension.

Anomalies

DEPISTAGE ANOMALIE	CORRECTION
1 - A la mise sous tension, la LED DL 2 doit s'allumer. Si elle ne s'allume pas	1/ Si les cellules sont branchées, vérifier le bon fonctionnement des cellules 2/ Si les cellules ne sont pas utilisées, vérifier ou faire le pont entre 1 et 4 3/ Si 1/ et 2/ sont bons : - vérifier l'arrivée du 220V sur bornier J1 - vérifier l'état des 2 fusibles F1 et F2
2 - Le portail s'ouvre mais ne se ferme pas	Si photocellules non branchées, vérifier pont entre les Bônnes 1 et 4. Led DL2 doit être toujours allumée. Si photocellules branchées, Led DL2 allumée, sauf en coupure faisceau photocellules. Si LD2 éteinte se reporter à l'anomalie n° 1. Vérifier le bon alignement des photocellules.
3 - Si la LED DL 1 reste allumée	Vérifier si pas de pont entre 1 et 3. Si oui, l'enlever. Sinon la commande entre 1 et 3 est restée bloquée.
4 - Les vontaux s'arrêtant avant la butée, et le clignotant s'arrête en même temps	Semettre en mode programmation (LK1 accroché) Augmenter le temps de travail DIP 1 - DIP 2 - DIP 3
5 - Les vontaux s'arrêtant avant la butée, et le clignotant continue à clignoter	Se mettre en mode programmation (LK1 accroché) Augmenter la puissance moteurs DIP 9 - DIP 10 - DIP 11
6 - En appuyant sur le bouton de la télécommande, le voyant, sur le boîtier ne s'allume pas ou faiblement.	Changer la pile 12 V, sous la trappe de la télécommande
7 - La portée de la télécommande est réduite	Vérifier le branchement de votre fil d'antenne (page 9) Change la pile de votre télécommande (12V).
8 - Les moteurs (M1 et M2) ne démarrent pas	Vérifier que les condensateurs et les moteurs sont bien câblés (se reporter à la page 8 de votre notice). Augmenter la puissance d'un niveau (se reporter page 10 de votre notice).
9 - Seul unvantail de votre portail s'ouvre	Vérifier le câblage duvantail resté fermé (moteur et condensateur). Augmenter la puissance d'un niveau (page 10).
10 - Le feu clignotant ne fonctionne plus	Vérifier l'état de l'ampoule et la replacer si nécessaire.

Vous rencontrez une difficulté ? L'ASSISTANCE TELEPHONIQUE ADYX 0892 69 00 34 (0,34€ la minute)

Pour vous assurer le meilleur service, vous devez appeler l'un de ces numéros AVANT toute intervention de votre part.
