GAMMA MILO - Automatisme de portail électrique ADYX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Automatisme de portail électrique
Marque	ADYX
Modèle	GAMMA MILO
Alimentation	230 V AC, 50 Hz
Moteur	Asynchrone monophasé avec condensateur
Puissance moteur	500 W (estimation)
Type de récepteur	Embrochable, 433 MHz
Télécommande	433 MHz, codage fixe
Fin de course	Magnétique
Fonctions principales	Ouverture partielle/totale, cycle automatique, logique de fonctionnement réglable (manuel, automatique), fonction collectivité, cycle pas à pas
Sécurité	Cellules photovoltaïques (optionnelles) actives en fermeture ou ouverture/fermeture, fonction STOP
Indicateurs LED	FSW (cellules), STOP, FCA (fin de course ouverture), FCC (fin de course fermeture)
Réglages	Potentiomètre TR1 pour puissance, interrupteurs DIP pour logique et temporisations
Dimensions (unité de commande)	200 x 150 x 80 mm (estimation)
Poids (unité de commande)	~ 0.5 kg (estimation)
Entretien	Nettoyer avec un chiffon doux et sec. Vérifier périodiquement les connexions et les cellules.
Pièces détachées	Disponibles sur demande auprès du fabricant
Garantie	2 ans
Température de fonctionnement	-10°C à +50°C (estimation)

FOIRE AUX QUESTIONS - GAMMA MILO ADYX

Comment programmer une télécommande ?

Appuyez sur le bouton poussoir du canal 1 du récepteur. Le voyant s'allume pendant 10 secondes. Maintenez le bouton de la télécommande enfoncé jusqu'à ce que le voyant clignote puis reste allumé. Répétez pour chaque télécommande tant que le voyant est allumé.

Comment régler la puissance du moteur ?

Utilisez le potentiomètre TR1 situé sur la carte. Tournez dans le sens horaire pour augmenter la puissance, antihoraire pour diminuer. Utilisez un petit tournevis.

Que signifient les voyants LED sur la carte ?

FSW : cellule active (doit être allumée). STOP : fonction stop active (doit être allumée). FCA : fin de course ouverture (s'éteint quand le portail est ouvert). FCC : fin de course fermeture (s'éteint quand le portail est fermé).

Comment brancher les cellules photovoltaïques ?

Connectez les cellules sur les bornes prévues (voir schéma). En utilisation sans cellules, installez les deux ponts indispensables. Les cellules peuvent être actives uniquement en fermeture (1 pont) ou en ouverture et fermeture.

Comment régler le temps de fermeture automatique ?

Réglez les interrupteurs DIP 1 et 2 pour choisir la logique de fonctionnement. Positionnez le DIP 1 et 2 pour sélectionner le temps : manuel (pas d'auto), 15s, 20s ou 40s.

Comment utiliser l'ouverture partielle ?

L'ouverture partielle est disponible via un sélecteur à clé optionnel ou une télécommande programmée pour cette fonction. Consultez le schéma de branchement pour le sélecteur.

Que faire si le portail s'arrête en cours de mouvement ?

Vérifiez les LED : si STOP est éteinte, le pont 2-6 est peut-être manquant. Si FSW est éteinte, les cellules sont obstruées ou défectueuses. Vérifiez les fins de course et l'alimentation.

Comment brancher un sélecteur à clé ?

Connectez le sélecteur à clé sur les bornes prévues (voir schéma). Il permet l'ouverture partielle ou totale selon le branchement.

Comment modifier la logique de fonctionnement (manuel/automatique) ?

Utilisez les interrupteurs DIP 1 et 2. Pour manuel, mettez les deux sur OFF. Pour automatique avec temporisation, réglez selon le tableau : 15s (1 ON, 2 OFF), 20s (1 OFF, 2 ON), 40s (1 ON, 2 ON).

Comment réinitialiser l'automatisme ?

Coupez l'alimentation pendant quelques secondes puis remettez sous tension. Les réglages DIP restent mémorisés. Si nécessaire, réglez à nouveau les paramètres.

MODE D'EMPLOI GAMMA MILO ADYX

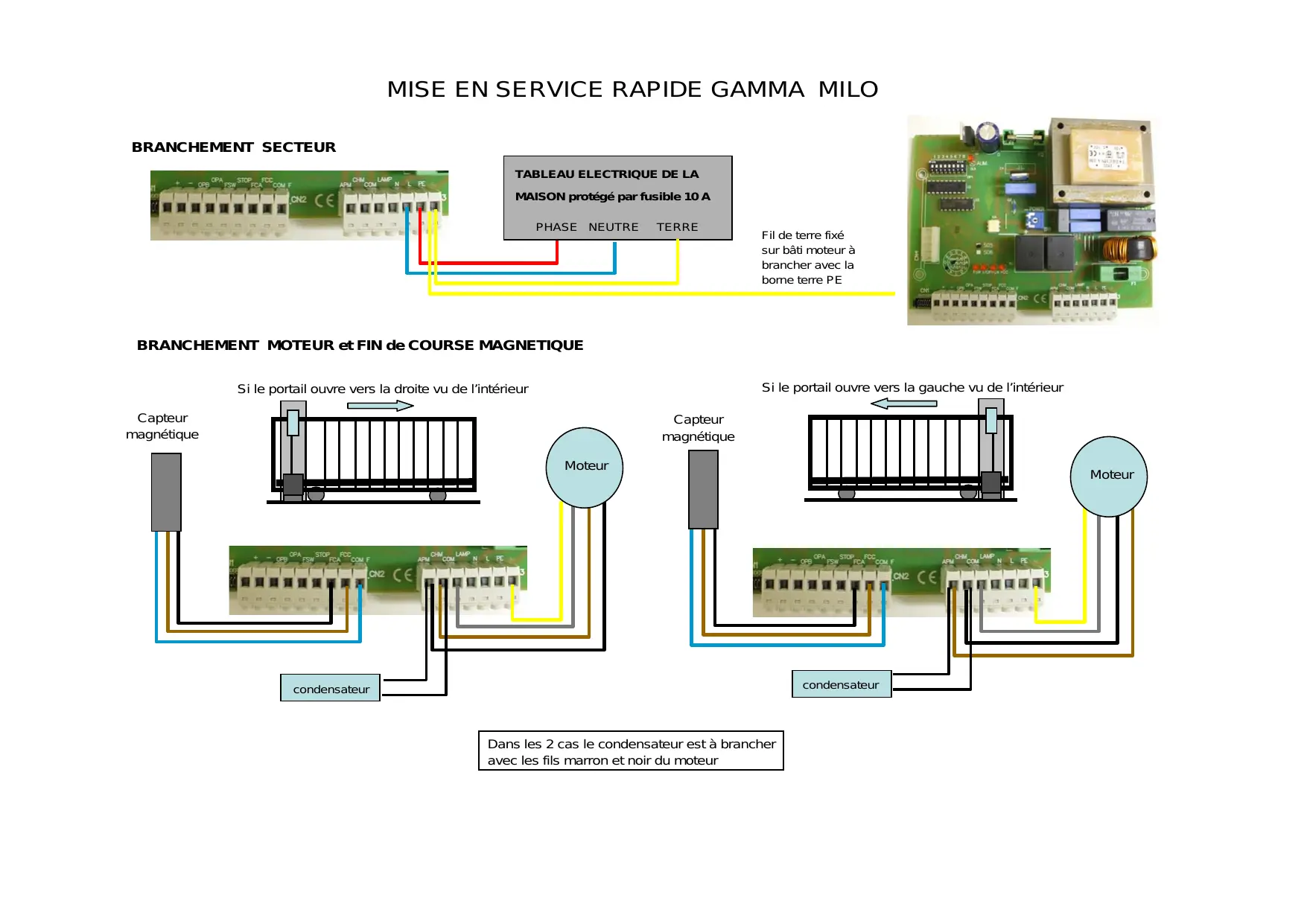

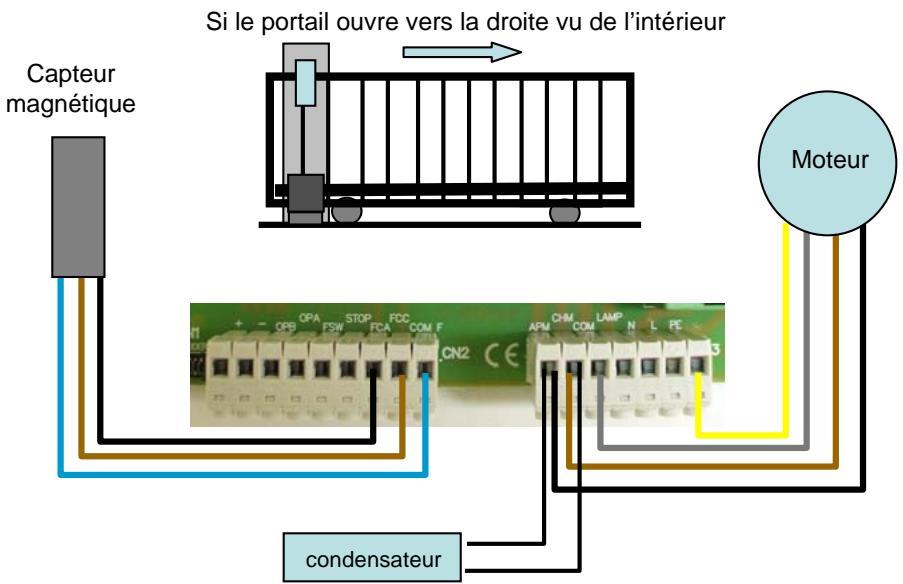

MISE EN SERVICE RAPIDE GAMMA MILO BRANCHEMENT MOTEUR ET FIN DE COURSE MAGNETIQUE

Dans les 2 cas le condensateur est à brancher avec les fils marron et noir du moteur

Branchement accessoires

UTILISATION SANS CELLULES 2 PONTS INDISPENSABLES

BRANCHEMENT CELLULES actives à la fermeture 1 PONT INDISPENSABLE

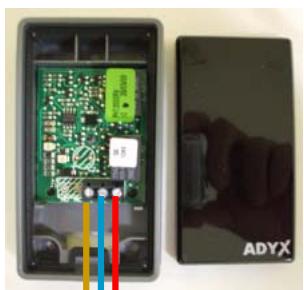

BRANCHEMENT SELECTEUR A CLE (En Option)

Ouverture partielle du portail Ouverture totale du portail

BRANCHEMENT CLSIGNOTANT

Appuyer sur le bouton poussoir du canal 1 du récepteur. Le voyant s'allume pendant 10 secondes. Relâcher.

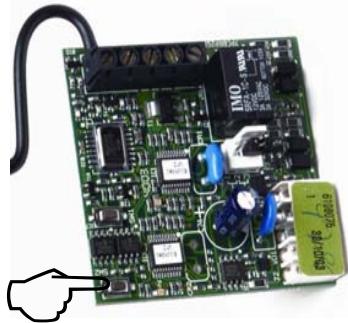

Mise en place du récepteur embrochable

Télécommande 433 MHZ

Appuyer sur le bouton choisi de la télécommande

Le voyant du récepteur

clignote et reste allumé

pendant 10 secondes

Si on a plusieurs

télécommandes répéter

L'opération tant que le voyant

est allumé

Reglages parametres de fonctionnement

REGLAGE PRECONISE pendant les essais

Les grilles donnent la position ON ou OFF

Le 4 est sur ON

LOGIQUE DE FONCTIONNEMENT (1 et 2)

Manuel

il faut commander

la fermetre

Automatique

Ferme après 15

seconds

Automatique

Ferme après 20

seconds

Automatique

Ferme après 40

seconds

FONCTION COLLECTIVITE (3)

12345678

Fonction inactive

12345678

Fonction active

Pendant le mouvement

les commandes

d'ouverture sont inactives

FONCTIONNEMENT CELLULES (5)

Cellules actives seulement en fermeture

Cellules actives en ouverture et en fermeture

FONCTIONNEMENT CYCLE (4)

12345678

ouvre ; ferme ; ouvre ; ferme

etc....

12345678

ouvre; stop; ferme; stop

ouvre; stop

FONCTION ENCODEUR (6)

1 2 3 4 5 6 7 8

Encodeur inactif

1 2 3 4 5 6 7 8

Encodeur activé

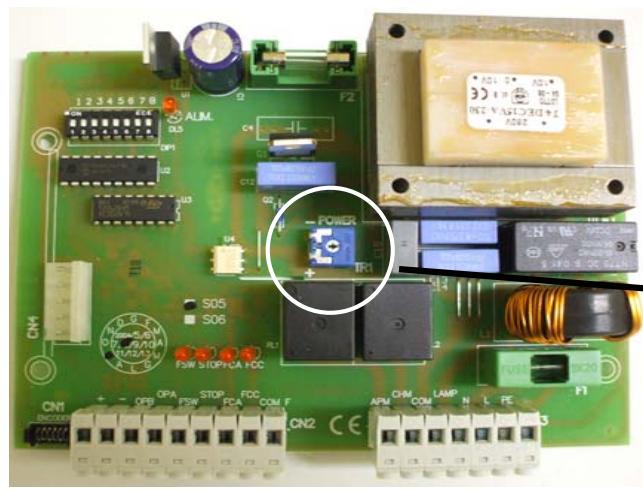

LE REGLAGE PUISSANCE SE FAIT PAR LE POTENTIOMETRE TR1

Avec un petit tournevis tourner dans le sens opposé des aiguilles d'une montre pour diminuer la puissance

Avec un petit tournevis tourner dans le sens des aiguilles d'une montre pour augmenter la puissance

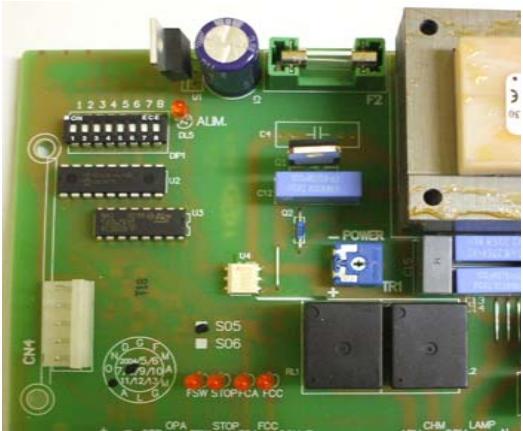

LED De controle

FSW : LED contrôle cellules doit être ALLUMEE

STOP: LED contrôle fonction STOP doit être ALLUMEE (sinon vérifier le pont 2 et 6)

FCA : LED contrôle fin de course OUVERTURE (s'éteint quand le portail est ouvert)

FCC : LED contrôle fin de course FERMETURE (s'éteint quand le portail est fermé)

Assistance telephonique

(0,34 € la minute. Vous munir de la notice d'installation avant tout appel.

Attention!!! Cette notice d'installation rapide concerne uniquement les branchements principaux et la mise en service. Pour les informations concernant l'installation mécanique, consulter la notice complète contenue dans le kit.
