Type de produit	Automatisme de portail
Marque	ADYX
Modèle	KBT 51
Alimentation	230 V AC, 50/60 Hz
Puissance absorbée	280 W (moteur)
Force de traction	300 daN par vérin
Poids de l'opérateur	6 kg par vérin
Indice de protection	IP54
Température d'utilisation	-20 °C à +55 °C
Fréquence d'utilisation	18 cycles/h
Poids maximal du vantail	300 kg
Longueur maximale du vantail	3 m
Angle d'ouverture maximum	95° (extérieur), jusqu'à 120° avec réglage
Course des vérins	500 mm
Fonctions principales	Ouverture/fermeture, mode pas à pas, mode automatique, ralentissement, apprentissage des fins de course
Alimentation récepteur	24 V DC (via centrale)
Protection électrique	Fusibles F1: 5A, F2: 0.8A
Sécurité	Photocellules, signalisation lumineuse (lampe clignotante), butées mécaniques
Entretien et nettoyage	Graissage périodique des vérins, vérification des cellules et connexions
Pièces détachées et réparabilité	Télécommandes 4 canaux, vérins, carte électronique, cellules, clignotant
Informations générales	Usage domestique individuel, installation sur portail rigide avec butées

FOIRE AUX QUESTIONS - KBT 51 ADYX

Comment régler la puissance des moteurs ?

Utilisez les DIP-switches 1,2,3 pour le moteur 1 et 4,5,6 pour le moteur 2 sur la carte électronique. Positionnez-les selon le poids du portail : pour portail léger, réglage préconisé ; pour portail lourd ou temps froid, augmentez la puissance.

Que faire si le portail s'ouvre mais ne se ferme pas ?

Vérifiez que les photocellules sont bien branchées et alignées. Si elles ne sont pas utilisées, assurez-vous que les ponts 12-19 et 13-19 sont en place sur le bornier J1.

Comment inverser le sens de rotation d'un moteur ?

Coupez l'alimentation, puis inversez les fils marron et noir du moteur concerné au niveau du bornier J4. Rebranchez et testez.

La télécommande ne fonctionne plus, que faire ?

Vérifiez la pile 12V sous la trappe de la télécommande. Si le voyant du boîtier ne s'allume pas ou est faible, remplacez la pile. Vérifiez aussi le branchement de l'antenne (fil de 15 cm max).

Comment programmer les fins de course et le ralentissement ?

Appuyez sur le bouton F de la centrale jusqu'à ce que le moteur démarre en ouverture (DL10 clignote). Ensuite, appuyez successivement sur la télécommande pour marquer les points : ralentissement ouverture, butée ouverture, etc. Suivez les étapes de la notice (8 appuis pour deux moteurs).

Pourquoi un vantail ne va-t-il pas jusqu'à la butée ?

Augmentez la puissance du moteur correspondant via les DIP-switches. Si le problème persiste, refaites la procédure d'apprentissage des temps de travail.

Comment déverrouiller les vérins en cas de panne ?

Utilisez la clé fournie sur le dessus du vérin pour le déverrouiller mécaniquement. Cela permet de manœuvrer le portail manuellement.

Quels câbles utiliser pour le branchement ?

Pour l'alimentation, utilisez du câble rigide 3x1,5 mm² (terre). Pour les moteurs, du câble souple 4x1,5 mm². Pour les cellules et accessoires, du câble 2x0,75 mm² ou câble téléphonique.

Où installer les photocellules de sécurité ?

Les photocellules fournies se placent sur les piliers, face à face, à l'intérieur du passage. Pour un deuxième jeu en option (sécurité ouverture), placez-les à l'intérieur au-delà des vantaux ouverts.

Comment régler le mode de fonctionnement (pas à pas ou automatique) ?

Utilisez les DIP-switches 7,8,9,10 sur la carte. Reportez-vous au tableau de la notice : par exemple, pour le mode pas à pas, positionnez 7=OFF, 8=OFF, 9=OFF, 10=OFF. Pour l'automatique, réglez aussi le temps de pause avec les switches 7,8,9,10 selon le tableau.

MODE D'EMPLOI KBT 51 ADYX

Le confort en toute sécurité

Parc Industriel de la Lauze

19, rue Maryse Bastié

34430 St-JEAN DE VEDAS

ASSISTANCE TELEPHONIQUE

6 jours/7 de 8h30 à 18h00

N° Tél. [phone]

(0,34€ la minute)

Vous munir de votre notice d'installation

avant tout appel)

Lexique des MOTS techniques

Mode pas à pas Une commande fait ouvrir. Il faut une autre commande pour fermer.

Mode automatique Une commande fait ouvrir. Le portail se refermera tout seul, après le temps de pause programme.

Dip Mini-interrupteurs numérotés qui se trouvent sur la carte principale.

Verrouiller Manœuvre à effectuer sur le dessus du vérin avec la clé, pour bloquer le vérin mécaniquement.

Côté gauche Côté droit

Déverrouiller le vérin Maneuvre à effectuer sur le dessus du vérin avec la clé, pour débloquer le vérin mécaniquement.

Côté gauche Côté droit

Cycle Durée pendant laquelle le portail ouvre ou ferme.

Dispositif de sécurité infrarouge, un émetteur infra-rouge et un récepteur infra-rouge.

Votre motorisation de portail............1

• Composition du kit
• Conseils importants avant installation : - Alimentation électrique
• Notre portail
• Préconisations d'emploi

Installation. 4

• Montage des vérins :

a) Position de la patte pilier - b) Tableau des cotes d'installation

Mise en service et tableau des anomalies de fonctionnement

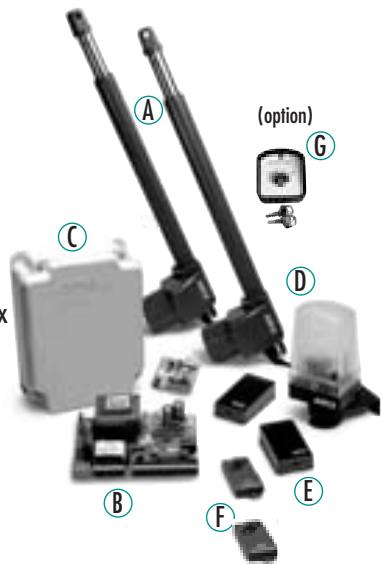

A-2 vérins électromécaniques course de 500 mm B-1 électronique de commande C-1 coffret pour l'électronique D-1 lampe clignotante E-1 jeu de 2 photocellules F-1 ou 2 télécommandes 4 canaux 6-1 sélecteur à le : option

• 2 sachets d'accessoires
• 1 notice d'installation
• 2 condensateurs
• Récepteur embrochable

Avant installation

1) Au niveau de l'alimentation électrique

• Alimentation générale : 230 V alternatif
• Avant toute intervention sur l'installation, couper l'alimentation courant secteur (230 V).
• Prévoir une ligne d'alimentation courant secteur protégée par disjoncteur avec fusible 10A
• Vérifier la présence d'un disjoncteur différentiel de 30mA sur votre circuit électrique
• Vérifier l'efficacité de l'installation de terre. Mise à la terre des vérins / motoréducteurs / motoréducteur coulissant par les fils vert/jaune de la motorisation correspondante.

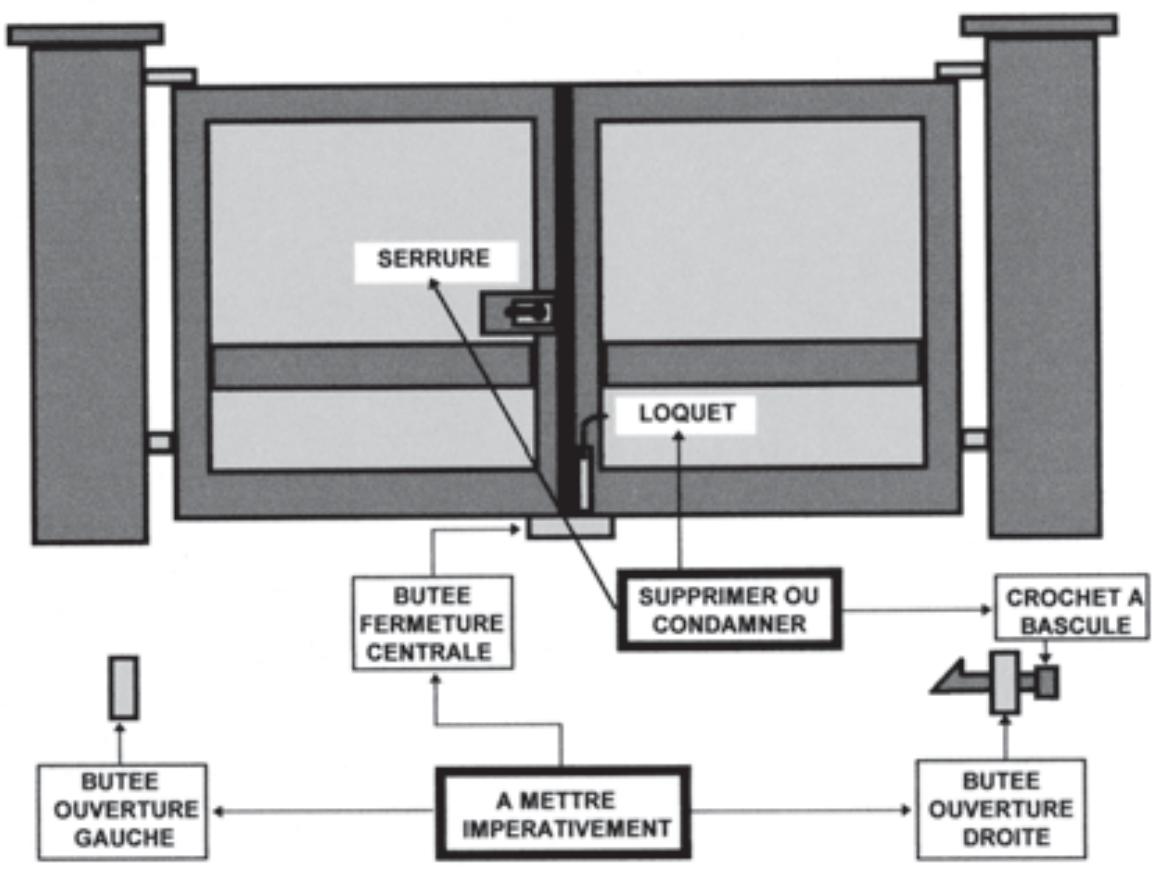

2) Au niveau de votre portail

Pour un fonctionnement correct de votre motorisation, la structure existante, ou à réaliser de votre portail, doit posséder les caractéristiques suivantes :

• Structure rigide et robuste
• Mouvement de rotation régulier et uniforme des vantails exempt de frottements
• Être équipée d'une barre transversale rigide pour positionner les vérins ou bielles - barre située en dessous du milieu de la hauteur du portail
• Présence de butées latérales et d'une butée centrale

Il est recommandé d'effectuer les travaux nécessaires de ferronnerie, de graissage et autres, avant l'installation de votre motorisation.

Usage domestique individuel

Lire attentivement la notice d'installation avant de commencer le montage de votre motorisation.

Toujours conserver la notice pour toute consultation future.

Cette motorisation a été conçue exclusivement pour l'utilisation indiquée sur la présente notice. Toute autre utilisation pourrait compromettre son efficacité et/ou représenter une source de danger.

ADYX décline toute responsabilité en cas d'utilisation impropre ou autre que celle pour laquelle la motorisation est destinée.

ADYX décline toute responsabilité en cas de non-respect des consignes de montage et de toutes les préconisations stipulées dans la notice d'installation.

Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protéger des zones de danger contre tous les risques mécaniques de mouvement de la motorisation.

ADYX préconise l'installation de la signalisation lumineuse (lampe clignotante).

ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la motorisation dans le cas d'utilisation de composants d'une origine autre que ADYX.

Utiliser exclusivement des pièces et composants d'origine ADYX.

Ne pas procéder à des modifications ou réparations des composants de la motorisation.

L'utilisateur doit s'abstenir de faire toute tentative de réparation pour. Remédier à un défaut. Il est impératif de téléphoner à l'assistance téléphonique ADYX 0892 69 00 34 (0,34€ la minute).

Toutes les interventions ou réparations qui ne sont pas prévues expressément dans la présente notice ne sont pas autorisées.

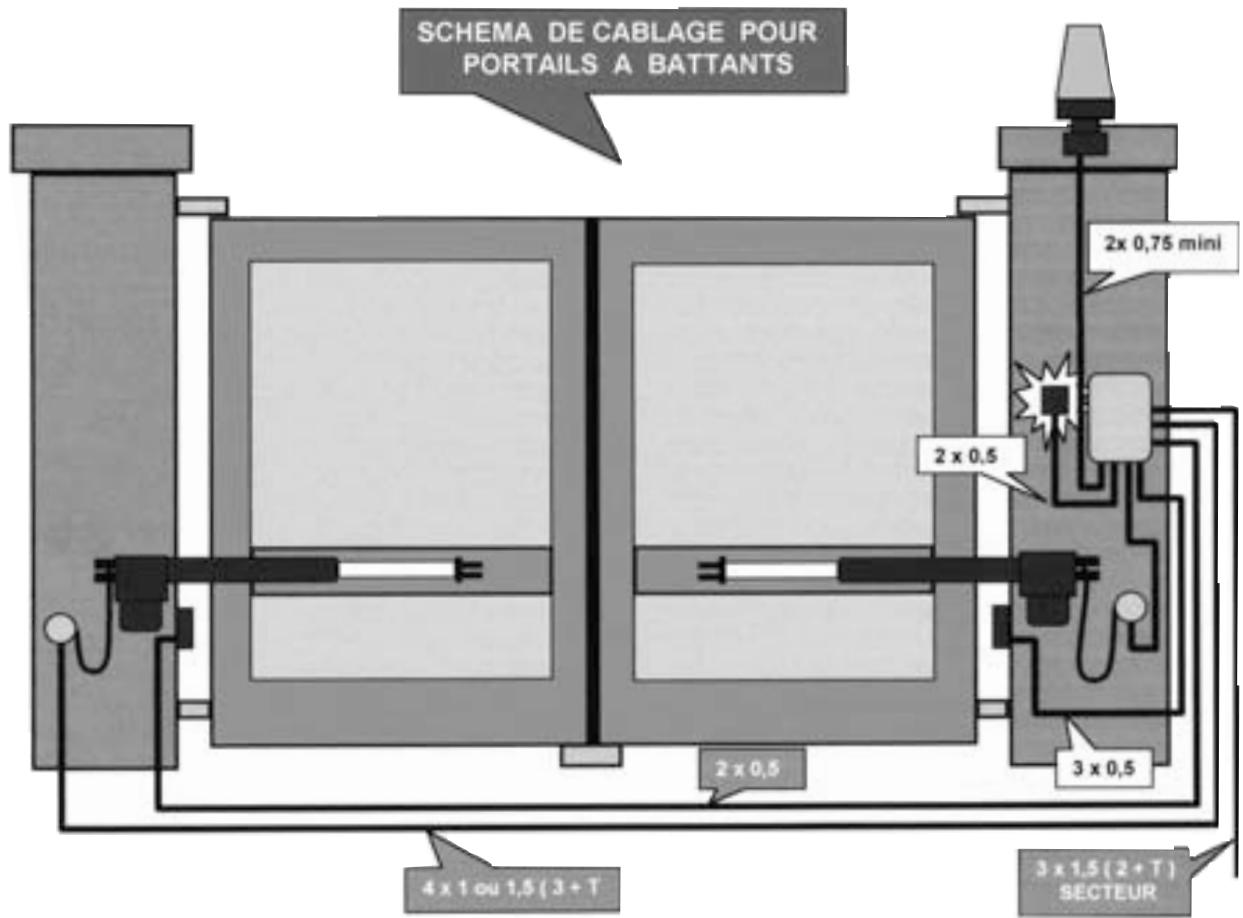

- Matériel electrique a prevoir

-GAINES

• CABLES :
• Cable secteur : rigide gaine noire type U1000 R2V

3 × 1,5mm^2 (2 + terre) suivant longueur

de l'installation

• Câble souple gaine noire

4× 1,5~mm^2 Moteurs-9a 10m

-CARTOUCHESILICONE

Pour étanchéité, coffret électronique et accessoires

- 2 boîtes de dérivation étanches (IP 55) - 1 barrette de dominos 10mm²

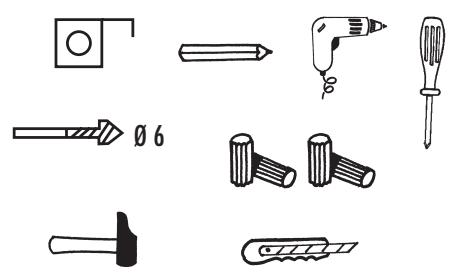

- Accessoires de visserie a prevoir

-CHEVILLES METALLIQUES

• 6 chevilles métal M8 x 60 (patte plier plein) ou 6 chevilles scélément chimique (patte pilier creux)

-CHEVILLES PLASTIQUE

• 2 × 3 chevilles 6 (photocellules) -1x4 chevilles 06 (coffret)
• 1 × 2 chevilles 6 (boîtes de dérivation) -2 chevilles 6 (lampe clignotante)
• 14 vis pour chevilles plastique
• BOULONS
• 6 boulons M 8 x 60 (suivant épaisseur portail) pour les pattes vantail

• Prévoir l'emplacement du coffret électronique du côté où arrive le secteur.
• Le portail doit être dépourvu de tout blocage mécanique (voir tableau précédent).

Characteristiques des VERINS

Tension d'alimentation : 230 V 50/60 Hz

Puissance absorbée : 280 watts

Moteur électrique : 4 pôles 1400 tr/min

Force de traction : 300 daN

Température d'utilisation -20°C + 55°C

Poids de l'opérateur: 6 Kg

Indices de protection : IP54

Fréquence d'utilisation : 18 cycles/h

Poids maximal du vantail:300kg

Longueur maxi du vantail : 3m

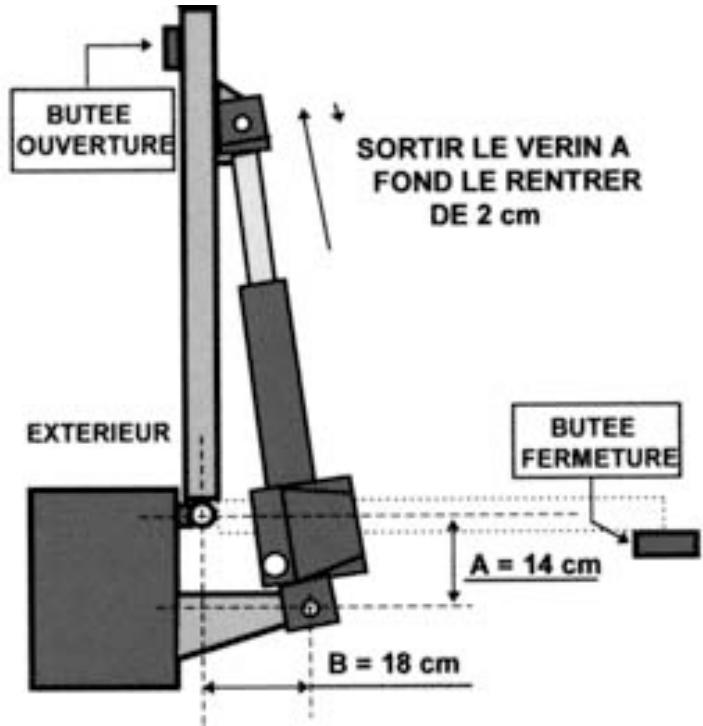

Ouverture vers l'exterieur : 95° maximum

Longueur de patte pilier = 18cm + X (position gond).

Encombrement du système dans le passage: 25cm de chaque cote.

Important :

• Inverser les fils NOIRS et MARRONS de chaque vérin (par rapport au câblage standard)
• Ne pas installer de jeu de photocellules à l'extérieur sur le pilier, l'instructor au-delà du vantail ouvert

3) PILIER ETROIT

Prévoir un support métallique pour fixer la patte pilier afin de respecter les côtes d’implantation (voir tableaux).

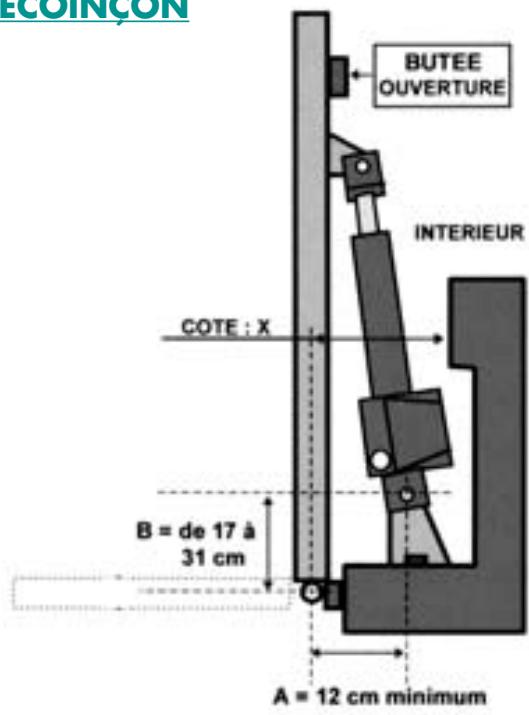

4) ECOINCON

Cote X minimum = 20 cm

Si côte X inférieure à 20 cm, prévoir une niche pour loger

L'opérateur (portail ouvert)

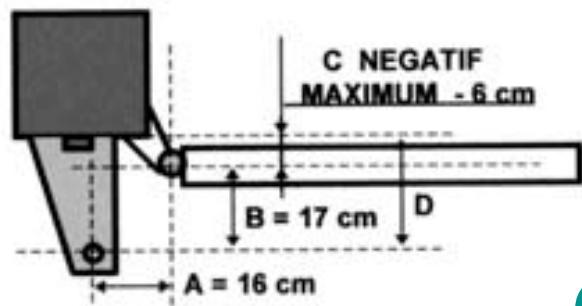

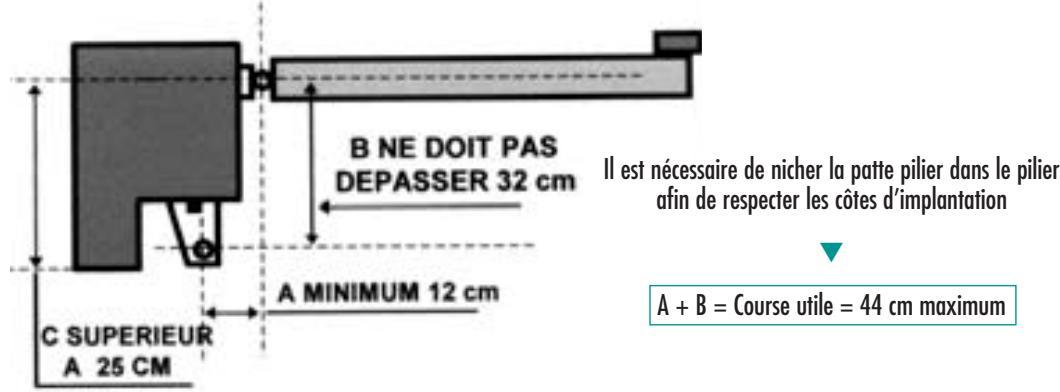

5) COTE C inferieure a 5CM ou negative

Il faut rallonger la patte pilier

afin de conserver une cote B = 17 cm

Montage des VERINS

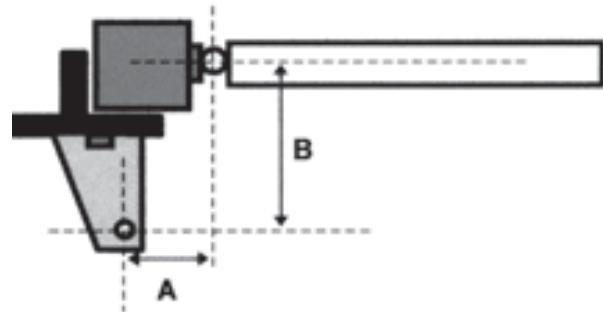

a) POSITION DE LA PATTE PILIER

POUR OUVERTURE JUSQU'À 90° A + B = 44 cm MAXI

b) TABLEAU DES COTES D'IMPLANTATION

Si côte C comprise entre	A	B	D	Angle d'ouverture
0 et 5 cm	12	16,5	11,5	POUR UNE OUVERTURE
5 et 10 cm	12	21,5	11,5
10 et 15 cm	12	26,5	11,5	JUSQU'À
15 et 20 cm	12	31,5	11,5	90°
20 à 25 cm	12	31,5	6,5
0 et 5 cm	22	16,5	11,5	POUR UNE OUVERTURE
5 et 10 cm	22	16,5	6,5	de 90° à 120°

Montage des VERINS

COMMENCER PAR LE COTÉ GAUCHE (vu de l'intérieur)

• PORTAIL FERME

RESPECTER LA CHRONOLOGIE DES ETAPES DE MONTAGE

FAIRE TOUTES LES OPERATIONS, PORTAIL FERMÉ

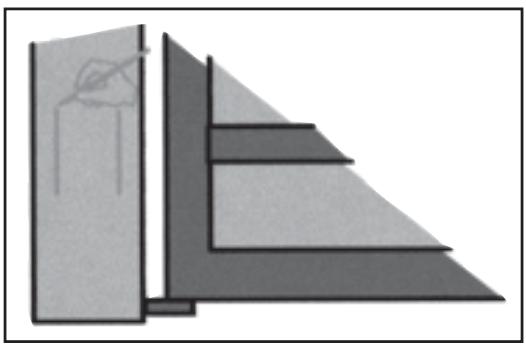

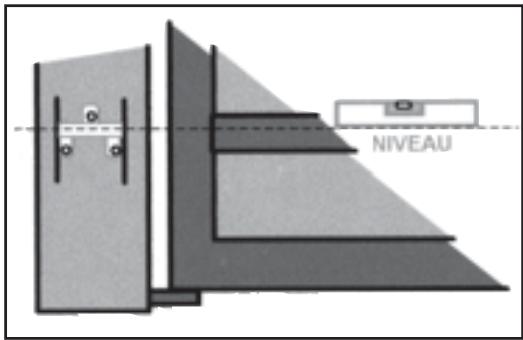

• Après avoir terminé la position de la patte pilier, à l'aide du gabarit, tracer les 2 traits verticaux au niveau de la traverse où sera fixé le vérin.

-Fixer la patte pilier à l'aide de 3 chevilles adaptées à la nature du pilier

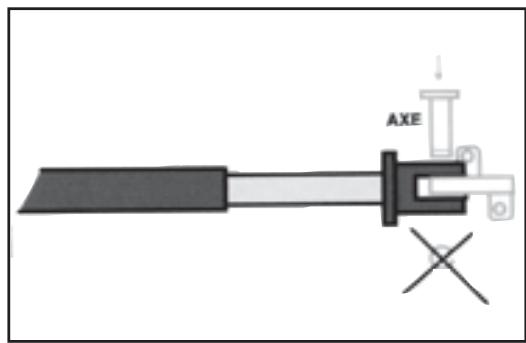

• Monter l'arrière du vérin gauche sur la patte pilier à l'aide des axes fournis.

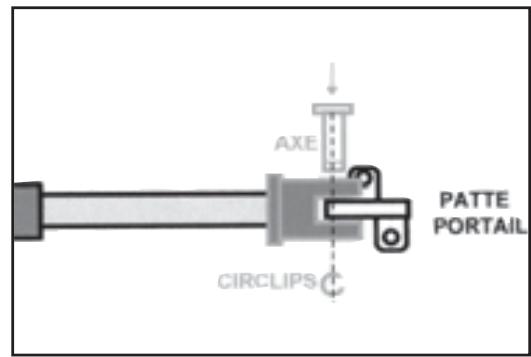

• Monter la patte portail sur l'avant du vérin (ne pas mettre les circlips).

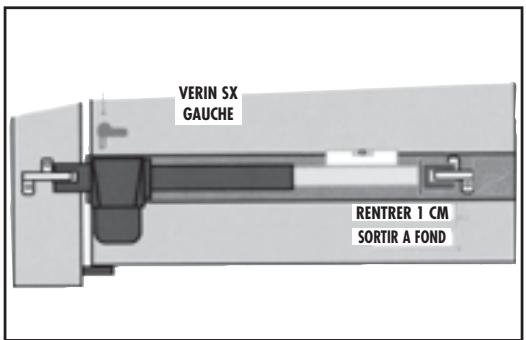

• Déverrouiller le vérin à l'aide de la clé fournie. Sortir le vérin à fond et le rentrer de 1cm.

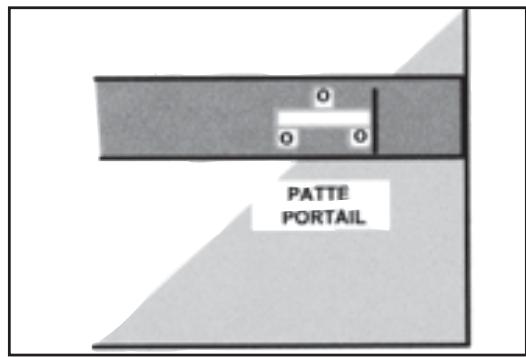

• Présenter la patte portail sur la traverse et tracer sa position.

• Aligner le haut de la patte portail sur le trait. - La descendre de 5mm en dessous du niveau (pour infiltrations d'eau)

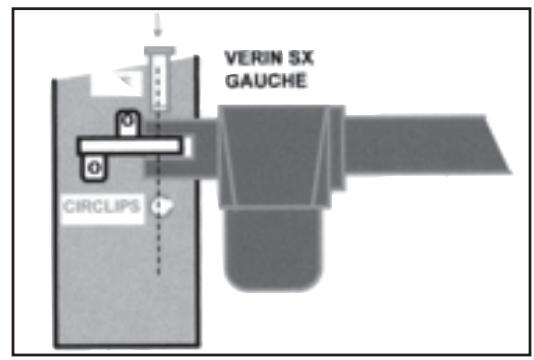

• Mettre le circlips. - Fixer l'avant du vérin sur la patte portail avec l'aide des axes fournis.

PROCEDER

DE LA MEME

FAÇON POUR

LE VERIN DROIT

• Dévisser la carte électronique du boîtier étanche.
• Fixer le boitier sur le pilier (du côté où arrivez alimentation 220V) à l'aide de 4 chevilles plastique 6 (non fournies).
• Étancher les 4 vis de fixation à l'intérieur du coffret
• Fixer le jeu de 2 photocellules fourni, sur les piliers (l'une en face de l'autre) à l'aide de 6 chevilles plastique 0 6 (non fournies).

PRENDRE SOIN À L'ALIGNEMENT.

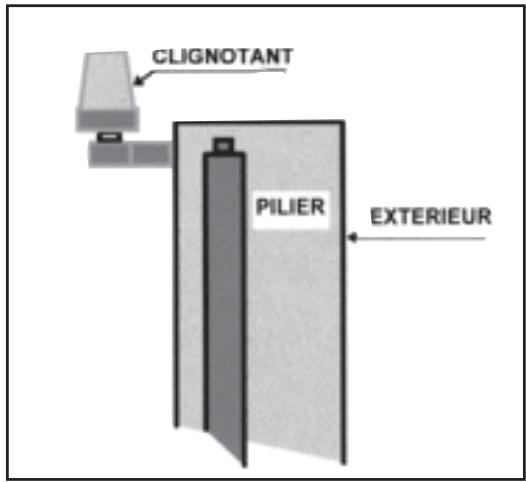

-Fixer le clignotant au sommet du pilier (visible de l'extérieur comme de l'intérieur) avec l'aide de 2 chevilles plastique Ø6 (non fournies).

• Fixer 2 boîtes de dérivation (non fournies) étanches (IP 55) - une pour chaque vérin, afin de pouvoir les câbler. Barrettes de câblages 12 bornes (non fournies).

SILICONER LES ENTRÉES DE CABLE

Centrale electronique a 574

Tension d'alimentation

Puissance absorbée

Charge maxi moteur

Charge maxi accessoires

Température utilisation

Fusibles de protection

Temps ouverture/fermeture

Temps de pause

Temps de retard fermeture

Temps de retard ouverture

Force de poussée

Touche de programmation

230 V 50Hz

10W

800 W

0.5 A

-20/ +55°C

F1:5A. F2:0.8A

10,30,60s

0,5,10s

Réglable sur chaque moteur

Apprentissage simple ou complet

des temps de fonctionnement

indépendants + ralentissement

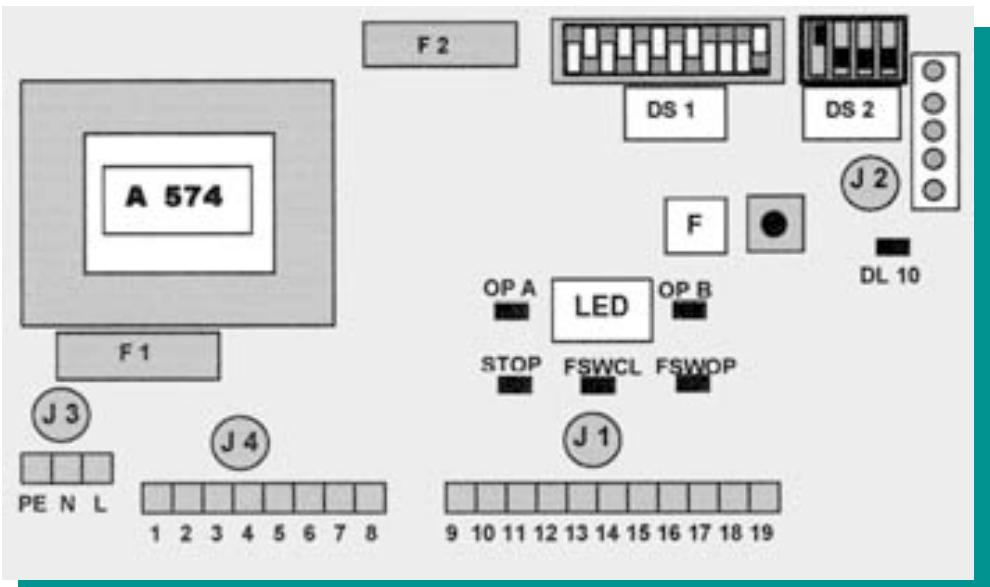

Presentation de la centrale

Fusibles: F1: 5A F2: 0.8A

J1 : Bornette basse tension

J2 : Connecteur radio

J3 : Bornier secteur 230 Volts

J4 : Bornier sorties 230 V

DS1 : microswitch de 1 à 12

DS2 : microswitch de 1 à 4

F : poussoir apprenti temp

LEDS

DL 10 : voyant apprentissage

OP A : ouverture totale

OP B : ouverture 1 vantail

STOP : voyant stop

FSWCL: sécurité fermeture

FSWOP: sécurité ouverture

Description des borniers

Bornier J3 Bornier secteur

PE: Terre secteur (brancher le fil de terre et les 2 fils vert/jaune des 2 moteurs)

N : Neutre secteur (fil bleu)

L : Phase secteur (fil marron)

Bornier J4 Bornier sorties 230 V

1: Sortie commune moteur 1

2: Sortie ouverture m 1 + fil condensateur

3: Sortie fermetre m 2 + fil condensateur

4: Sortie commune moteur 2

5: Sortie ouverture m 2 + fil condensateur

6: Sortie fermêtre m 2 + fil condensateur

7: Sortie clignotant 230 V

8: Sortie clignotant 230 V

BORNIER J2

Connecteur 5 broches pour récepteur embrochable 433 MHz

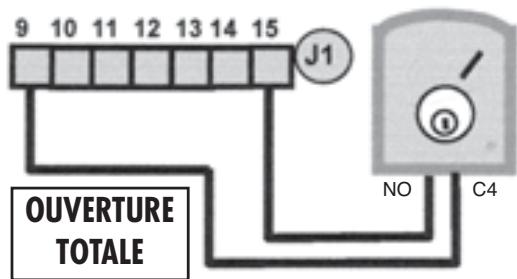

BORNIER J1 Bornière tension

9: OPEN A - Entrée commande ouverture totale

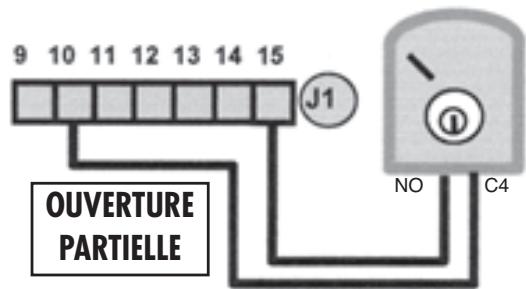

10: OPEN B - Entrée commande ouverture 1 vantail

11: STP - Entrée commande STOP

12: FSW CL - Entrée cellule active en fermeture

13: FSW OP - Entrée cellule active en ouverture

14:(-) Sortie (-24Vcellules)

15:(-) Entrée Commun (accessoires)

16:(-) Entrée Commun (accessoires)

17: +24 Sortie + 24 V (accessoires)

18: +24 Sortie + 24 V (cellules)

19: -TX FSW Sortie - 24 V (émetteur cellule)

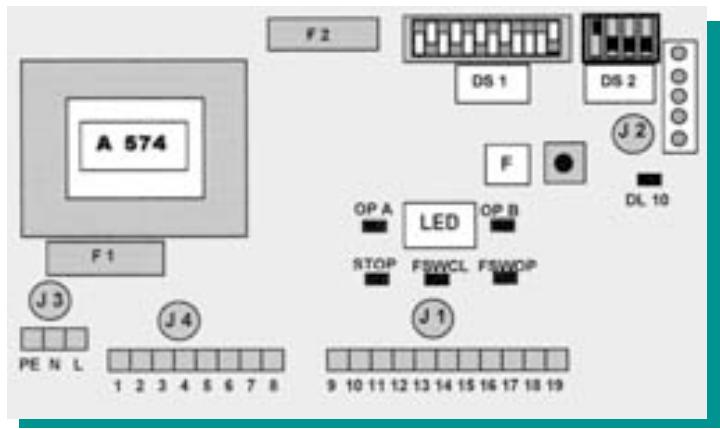

PAS de cellules branchées

Les 3 PONTS sont IMPERATIFS

Un JEU de cellules

Utiliser du câble de 0,75m / m² ou du câble téléphonique SECURITE A LA FERMETURE

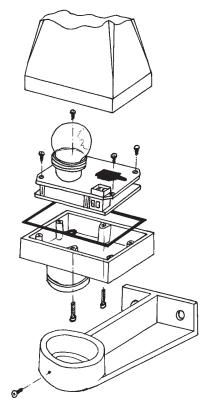

Branchement CLSIGNOTANT

Utiliser du cable de 2 × 0.75 ~mm

ETANCHEISER LES ENTREES DE CABLES AVEC DU JOINT SILICONE

Utiliser du câble de 0,75m / m² ou du câble téléphone

Sécurité à l'ouverture

Le 2e jeu de cellules en option qui assure la sécurité à l'ouverture se place à l'intérieur au-delà des vantaux ouverts.

Branchement portier ou VIDEO

RELAIS 12 VAC EN OPTION

Branchement selecteur a clé

Utiliser du câble de 0,75m / m² ou du câble téléphone

ETANCHEISER LES ENTREES DE CABLES AVEC DU JOINT SILICONE

DS1

DIP 1,2,3 Réglage puissance moteur 1 DIP 4,5,6 Réglage puissance moteur 2 DIP 7,8,9,10 Réglage logique de fonctionnement DIP 11,12 Réglage retard à la fermeture

Premiere mise en service

Mettre sous tension.

Déverrouiller les vérins, mettre les 2 vantaux à

Reverrouiller.

Faire une commande par la télécommande. Vérifier que les 2 vantaux vont vers l'ouverture. SI NON ; couper le courant, revoir le branchement des moteurs et inverser les fils marron et noir sur chaque moteur qui est parti vers la fermeture.

ATTENTION ! Les curseurs sont en noir et non en blanc

Réglage puissance moteur 1

PORTAIL LEGER

REGLAGE PRECONISE

PORTAIL LOURD OU TEMPS FROID

Réglage puissance moteur 2

PORTAIL LEGER

REGLAGE PRECONISE

456 PORTAIL LOURD OU TEMPS FROID

Réglage logique de fonctionnement

LOGIQUE PAS À PAS

Il faut commander l'ouverture par la télécommande

Il faut commander la fermeture par la télécommande

C'est le mode préconisé, les réglages

LOGIQUE AUTOMATIQUE

Il faut commander l'ouverture et le portail se ferme automatiquement après le temps de pause.

Temps de pause 10 secondes

Temps de pause 30 secondes

Temps de pause 60 secondes

Réglage décalage à la fermeture

C'est le temps de retard du servant à la fermeture

0 seconde

5 seconds

10 seconds

NOTA: Ne pas modifier a position des DIP-SWITCH

Programmation du temps de travail (course et ralentissement)

Appuyer sur le pouvoir F de la centrale électronique jusqu'à ce que le 1ervantail démarre en ouverture (moteur 1).

DL 10 clignote sur la centrale.

Prendre la télécommande déjà réglée à la page.

LE REGLAGE SE FAIT EN APPUYANT SUCCESSIVEMENT SUR LE BOUTON CHOISI DE LA TELECOMMANDE.

1er Appui sur la télécommande; ralentissement du moteur 1, à environ 30cm de la butée latérale.

2ème Appui ; arrêt du moteur 1, vantail en appui sur la butée latérale.

Le 2ème vantail démarre en ouverture.

3ème Appui; ralenti du moteur 2, à environ 30 cm de l'autre butée latérale.

4ème Appui ; arrêt du moteur 2, vantail en appui sur l'autre butée latérale.

Le 2ème vantail démarre en fermeture.

5ème Appui; ralenti en fermeture du moteur 2, à environ 30cm de la butée centrale.

6ème Appui; arrêt du moteur 2, vantail en appui sur la butée centrale.

Le 1er vantail démarre en fermeture.

7ème Appui; ralenti en fermeture du moteur 1, à environ 30cm de la butée centrale.

8ème Appui; arrêt du moteur 1, vantail en appui sur la butée centrale, ou contre vantail 1.

On peut reprendre cette programmation pour affiner les réglages autant de fois que l'on veut, en appuyant sur le bouton F de la centrale et en refaisant les mêmes manipulations.

Le système est alors prêt à fonctionner.

Utilisation avec un seul moteur

Brancher le moteur aux bornes 1, 2, 3 du bornier J4.

Programmation du temps de travail

Appuyer sur le poussoir F de la centrale jusqu'à ce que le moteur démarre en ouverture.

DL 10 clignote sur la centrale.

Prendre la télécommande. Le réglage se fait en appuyant successivement sur le bouton choisi.

1er Appui sur la télécommande; ralenti du moteur, à environ 30 cm de la butée latérale.

2ème Appui ; arrêt du moteur, vantail en appui sur la butée latérale.

APPUYER 4 FOIS SUR LE BOUTON DE LA TELECOMMANDE. Le moteur démarre en fermeture.

7ème Appui; ralenti en fermeture du moteur, à environ 30 cm de la butée centrale.

8ème Appui; arrêt du moteur, vantail en appui sur la butée centrale.

On peut reprendre cette programmation pour affiner les réglages, autant de fois que l'on veut, en appuyant sur le bouton F de la centrale et en refaisant les mêmes manipulations.

Le système est alors prêt à fonctionner, avec un seul moteur.

Anomalies

DEPISTAGE ANOMALIE	CORRECTION
• 1 - A la mise sous tension aucun voyant ne s'allume.	a / si les cellules sont branchées, vérifier le fonctionnement des cellules. b / si les cellules ne sont pas branchées, vérifier ou faire les Ponts 11-16,12-19, 13-19 c / si a et b sont bons : vérifier l'acciviée du 220 V sur bornier J3 vérifier les fusibles F1 et F2
• 2 - Le portail s'ouvre et ne se ferme pas	Si cellules branchées, vérifier les cellules Si cellules non branchées vérifier ou faire le pont 12-19
• 3 - La LED (OP A) reste allumée	Vérifier si pas de pont entre 9 et 15 Si oui, l'enlever. Si non, la commande entre 9 et 15 est restée bloquée.
• 4 - La LED (OP B) reste allumée	Vérifier si pas de pont entre 10 et 15 Si oui, l'enlever. Si non, la commande entre 10 et 15 est restée bloquée.
• 5 - Un côté s'ouvre, l'autre ferme Les cellules agissant à l'ouverture Le portail ferme et s'ouvre tout seul Levant n° 2 s'ouvre le premier	Les moteurs sont branchés à l'envers. Voir le paragraphe l'ère mise en service.
• 6 - Un côté démarre et ne va pas jusqu'à la butée	Augmenter d'un niveau la puissance du moteur qui s'arrête avant la butée. Si pas de résultat, refaire une procédure de programmation du temps de travail.
• 7 - En appuyant sur le bouton de la télécommande le voyant du boîtier ne s'allume pas, ou faiblement	Changer la pile 12 V sous la trappe de la télécommande.
• 8 - La portée de la télécommande est réduite	Vérifier le branchement du fil d'antenne et l'état de la pile de la télécommande. Ne jamais brancher un fil d'antenne de plus de 15 cm de longueur. Si tout est normal et si on peut une portée supérieure, prend une antenne extérieure- de 433 MHz, en option.

Vous rencontrez une difficulté ? Appelez le numéro suivant : 0892 69 00 34 (0,34€ la minute)

Pour vous assurer le meilleur service, vous devez appeler l'un de ces numéros AVANT toute intervention de votre part.
