A 574 - Automatisme de portail ADYX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Automatisme de portail à vérins
Marque	ADYX
Modèle	A 574
Nombre de vantaux	2 (ouvrant intérieur droit en premier)
Alimentation	230 V~ / 50 Hz (via bornier PE, N, L)
Tension moteur	24 V (bornes +24V, FSH, H.L./W.L.)
Condensateurs	2 condensateurs par moteur (fils marron et noir)
Récepteur	Embrochable, 1 canal, compatible AMIGO 868 MHz
Télécommande	AMIGO 868 MHz (programmation par apprentissage)
Logiques de fonctionnement	Pas-à-pas, Automatique (avec temporisation 10/30/60 s)
Réglage puissance moteur	3 niveaux par dip-switch (portail léger, lourd, temps froid)
Réglage décalage fermeture	0, 5 ou 10 secondes de retard 1er vantail
Entrées accessoires	Cellules photoélectriques, sélecteur à clé, bouton poussoir
Sortie lampe	24 V (borne LAMP)
Dimensions (approx.)	300 x 250 x 120 mm (coffret)
Poids (approx.)	3,5 kg (coffret + récepteur)
Indice de protection	IP20 (usage intérieur ou abrité)
Entretien	Nettoyer avec un chiffon sec ; vérifier les connexions
Sécurité	Inversion de sens si obstacle ; cellules actives à la fermeture
Déverrouillage manuel	Possible sur chaque vérin
Réparabilité	Pièces détachées disponibles : moteurs, condensateurs, carte électronique, récepteur

FOIRE AUX QUESTIONS - A 574 ADYX

Comment programmer la télécommande AMIGO sur le récepteur ?

Appuyez sur le bouton poussoir du canal 1 du récepteur (le voyant s'allume 10 s). Pendant ce temps, appuyez sur le bouton choisi de la télécommande. Le voyant clignote puis reste allumé. Pour plusieurs télécommandes, répétez l'opération tant que le voyant est allumé.

Que faire si un moteur tourne dans le mauvais sens ?

Inversez les fils marron et noir du moteur concerné au niveau du bornier. Vérifiez ensuite que les deux vantaux s'ouvrent bien en appuyant sur la télécommande.

Comment régler la puissance des moteurs ?

Utilisez les dip-switches correspondant à chaque moteur (M1 et M2). Positionnez-les sur 'portail léger' (valeur par défaut), 'portail lourd' ou 'temps froid' pour augmenter la force.

Comment effectuer la programmation complète des fins de course ?

Suivez la séquence : déverrouillez et placez les vantaux à 45°, reverrouillez. Appuyez sur le poussoir F jusqu'à ce que le 1er vantail s'ouvre. Ensuite, utilisez la télécommande pour valider chaque étape (ralentissement, arrêt, fermeture). La procédure est décrite dans la notice.

Puis-je utiliser des cellules photoélectriques avec cet automatisme ?

Oui. Branchez les cellules actives à la fermeture sur les bornes dédiées (voir schéma 'BRANCHEMENT CELLULES'). Les trois ponts de liaison doivent être présents.

Que faire si le portail ne répond plus à la télécommande ?

Vérifiez d'abord l'alimentation électrique et les fusibles. Si le récepteur ne clignote pas, réapprenez la télécommande. En cas d'échec, remplacez la pile de la télécommande ou le récepteur.

Comment nettoyer et entretenir l'automatisme ?

Débranchez l'alimentation. Nettoyez le coffret avec un chiffon sec et non pelucheux. Vérifiez régulièrement l'état des connectiques et des condensateurs. Ne pas utiliser de produits chimiques.

Quelle est la tension d'alimentation requise ?

L'automatisme fonctionne en 230 V~ / 50 Hz sur le primaire. La sortie moteur est en 24 V. Assurez-vous d'avoir une prise de terre (borne PE).

Comment régler le temps de pause en mode automatique ?

La notice propose trois temps de pause : 10, 30 ou 60 secondes. La sélection se fait via les réglages de logique de fonctionnement (non explicitement détaillé, mais généralement par dip-switch ou cavalier).

Où puis-je trouver des pièces détachées pour le A 574 ?

Les pièces détachées (moteurs, condensateurs, cartes électroniques, récepteurs, télécommandes) sont disponibles auprès du service après-vente ADYX ou de revendeurs agréés. Contactez votre installateur.

MODE D'EMPLOI A 574 ADYX

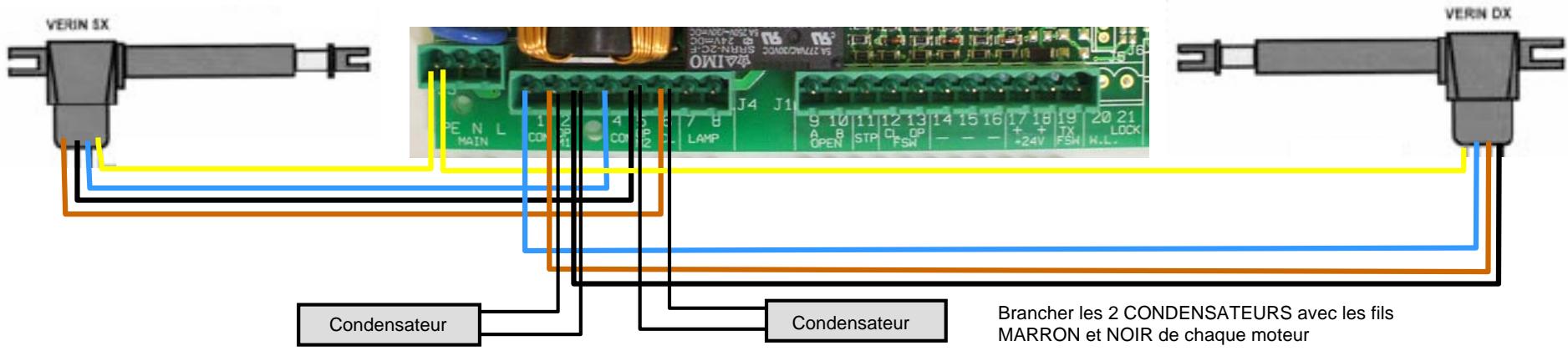

VERIN SX PEN L 1 2 3 4 5 6 7 8 J4 J1 MAIN COI 11 CON 2 1 LAMP 9 10 11 12 13 14 15 16 17 18 19 20 21 OPEN STP CL OP - - - +24V FSH H.L. Condensateur Condensateur Brancher les 2 CONDENSATEURS avec les fils MARRON et NOIR de chaque moteur VERIN DX

BRANCHEMENT MOTEURS
LE VANTAIL DE DROITE OUVRE LE 1er VU DE L'INTERIEUR

VERIN 1X PEN L 1 MAIN COMP 2 4 3 6 7 8 LAMP J4 J1 OPEN STP CL OP - - - +24V FSH W.L. Condensateur Condensateur Brancher les 2 CONDENSATEURS avec les fils MARRON et NOIR de chaque moteur VERIN DX

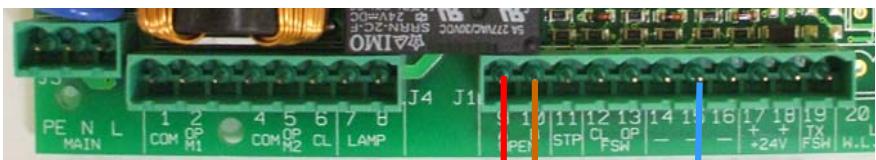

BRANCHEMENT ACCESSOIRES

UTILISATION SANS CELLULES

PE N L 1 2 4 5 6 7 8 MAIN COM OP M1 COM OP M2 CL LAMP J4 J1 9 10 11 12 13 14 15 16 17 18 A B OPEN S P C P S F S - - - - +24V F 20 W.L

BRANCHEMENT CELLULES actives à la fermeture

PE N L 1 2 4 5 6 7 B MAIN COM OP M1 COM OP CL LAMP J4 J1 OPEN STP C Q +240 + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

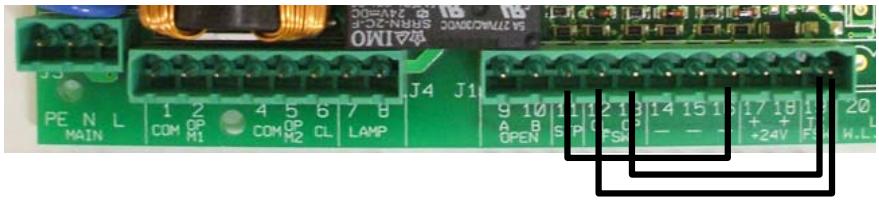

3 PONTS INDISPENSABLES

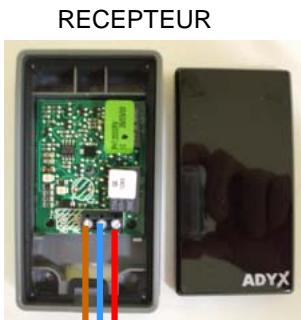

RECEPTEUR ADYX

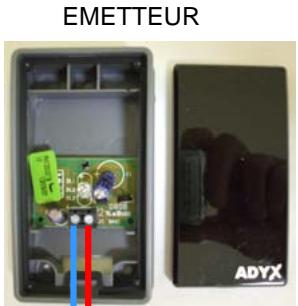

EMETTEUR ADYX

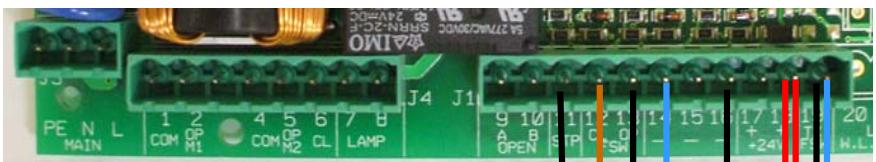

BRANCHEMENT SELECTEUR à CLE

PE N L MAIN 1 2 COM OP M1 4 5 6 COM OP M2 CL 7 8 LAMP J4 J1 10 11 12 13 STP CL OP FSW 14 15 - - - 16 17 18 + + TX +24V FSH 20 W.L

Ouverture

1 vantail

Réglage préconisé pendant la programmation

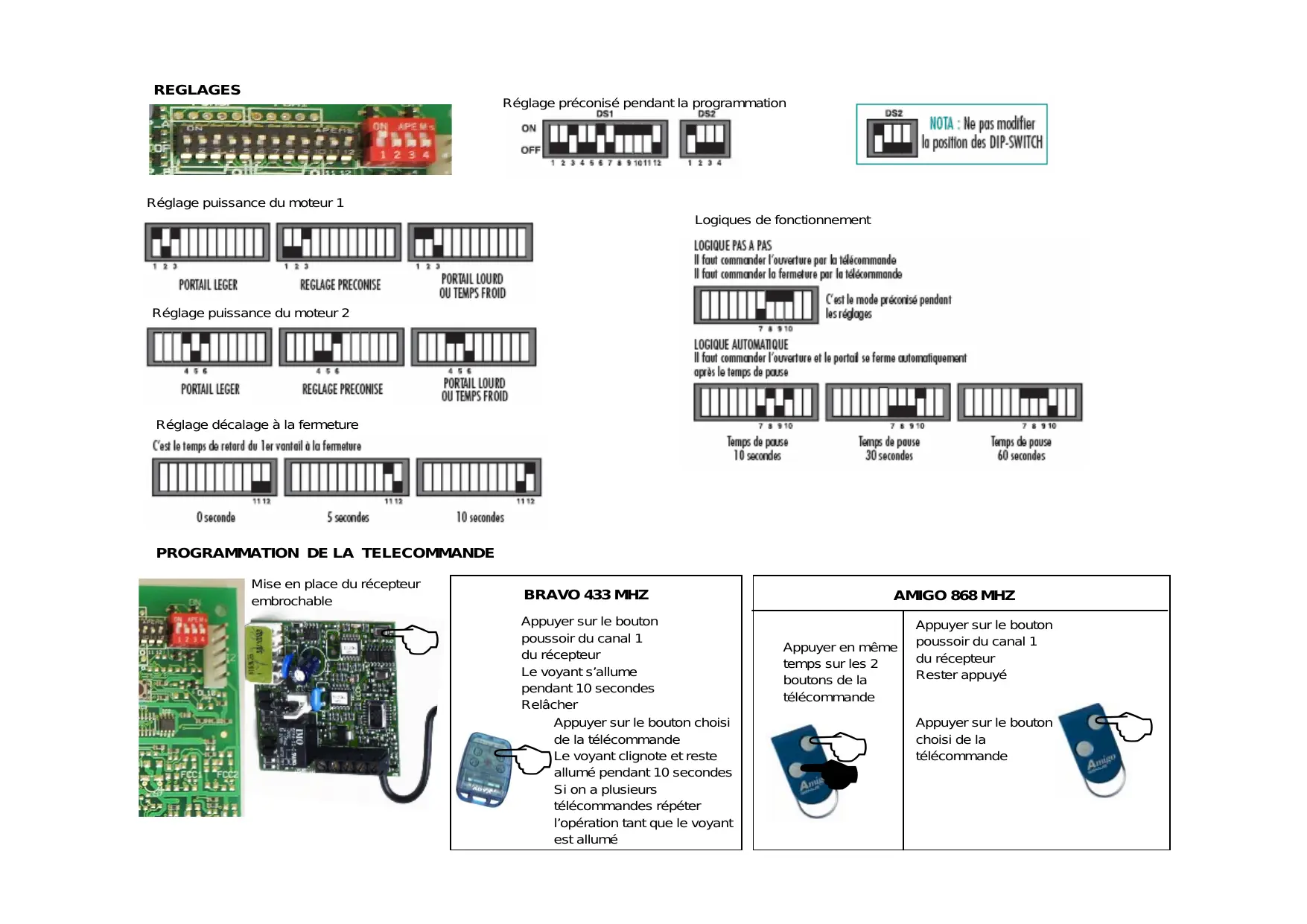

NOTA : Ne pas modifier la position des DIP-SWITCH

Réglage puissance du moteur 1

PORTAIL LEGER

REGLAGE PRECONISE

PORTAIL LOURD OU TEMPS FROID

Réglage puissance du moteur 2

4 5 6
PORTAIL LEGER

4 5 6
REGLAGE PRECONISE

4 5 6
PORTAIL LOURD OU TEMPS FROID

Réglage décalage à la fermeture
C'est le temps de retard du 1er vantail à la fermeture

O seconde

5 secondes

10 secondes

Logiques de fonctionnement
LOGIQUE PAS A PAS
Il faut commander l'ouverture par la télécommande Il faut commander la fermeture par la télécommande

C'est le mode préconisé pendant les réglages
LOGIQUE AUTOMATIQUE

Il faut commander l'ouverture et le portail se ferme automatiquement après le temps de pause

Temps de pause 10 secondes

Temps de pause 30 secondes

Temps de pause 60 secondes

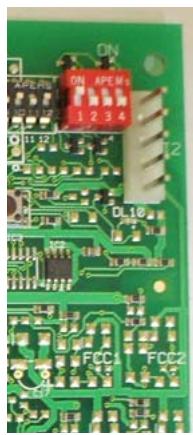

PROGRAMMATION DE LA TELECOMMANDE

Mise en place du récepteur embrochable

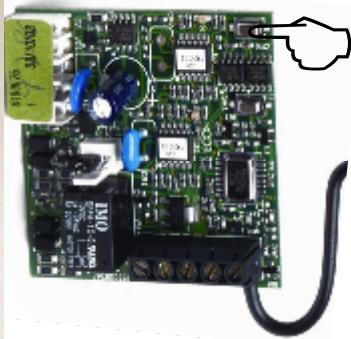

Appuyer sur le bouton poussoir du canal 1 du récepteur Le voyant s'allume pendant 10 secondes Relâcher

Appuyer sur le bouton choisi de la télécommande Le voyant clignote et reste allumé pendant 10 secondes Si on a plusieurs télécommandes répéter l'opération tant que le voyant est allumé

AMIGO 868 MHZ

Appuyer en même temps sur les 2 boutons de la télécommande

Appuyer sur le bouton poussoir du canal 1 du récepteur Rester appuyé

Appuyer sur le bouton choisi de la télécommande

Amigo SALADY

PREPARATION A LA PROGRAMMATION

A

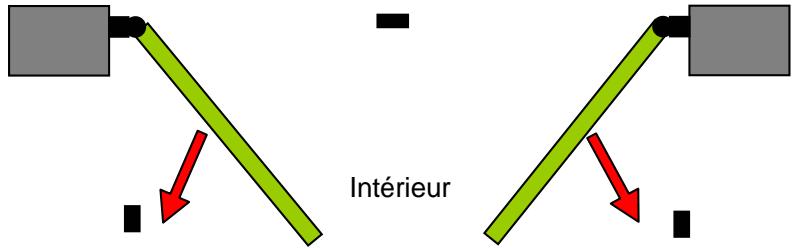

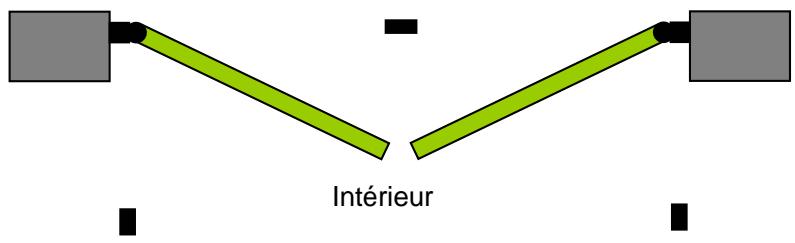

Déverrouiller les 2 moteurs et positionner les 2 vantaux à 45° reverrouiller les 2 moteurs

Intérieur

Appuyer sur le bouton programmé de la télécommande

B
Vérifier que les 2 côtés partent bien vers l'ouverture; sinon inverser les fils marron et noir du ou des moteurs qui partent vers la fermeture et recommencer Fermer le portail

Intérieur

PROGRAMMATION

7PCB402/455 168u6 B5 1-JR574-GENIUS JR574 IN 161803 WARNING ING 2003 PE N L 1 A 2 D 3 F G H I N J K L M N O P OPN R G C O P R G L L A P P 22 24 25 STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO STO

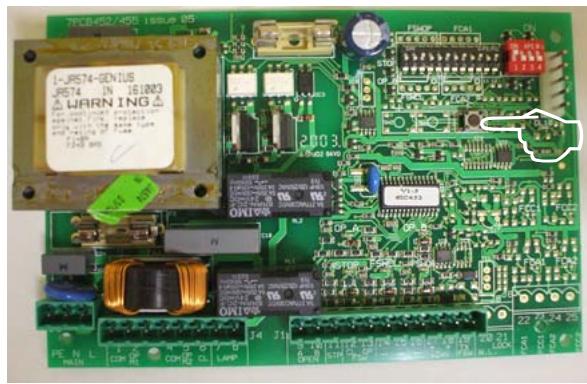

Appuyer sur le poussoir F jusqu'à ce que le 1er vantail démarre en ouverture
Relâcher le poussoir F

L'exemple est donné avec le vantail de droite qui ouvre le premier

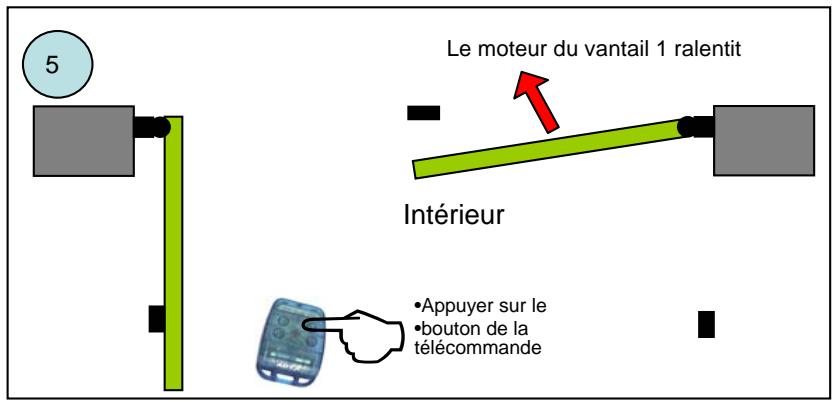

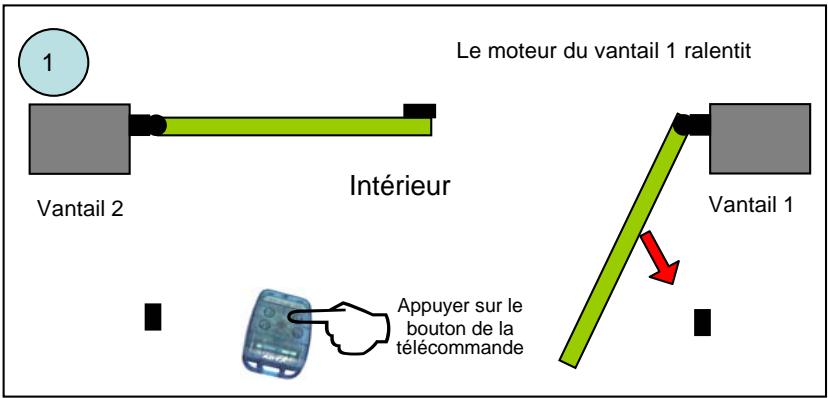

Le moteur du vantail 1 ralentit Vantail 2 Intérieur Vantail 1 Appuyer sur le bouton de la télécommande

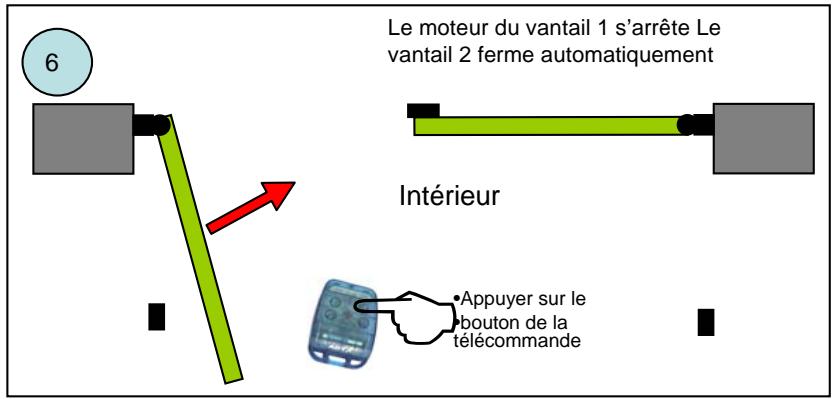

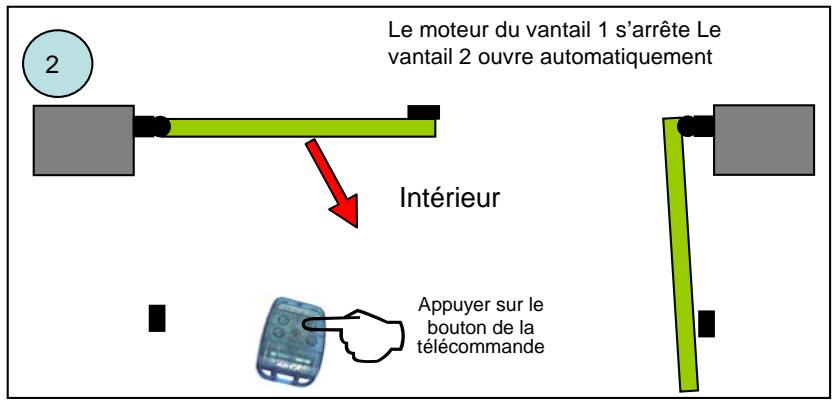

Le moteur du vantail 1 s'arrête Le vantail 2 ouvre automatiquement Intérieur Appuyer sur le bouton de la télécommande

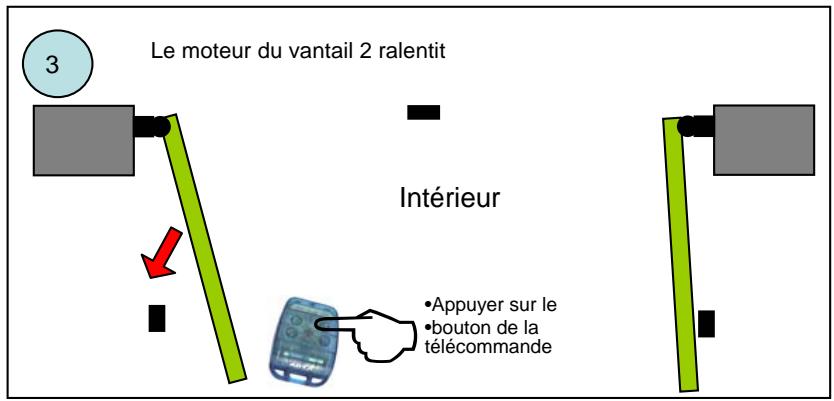

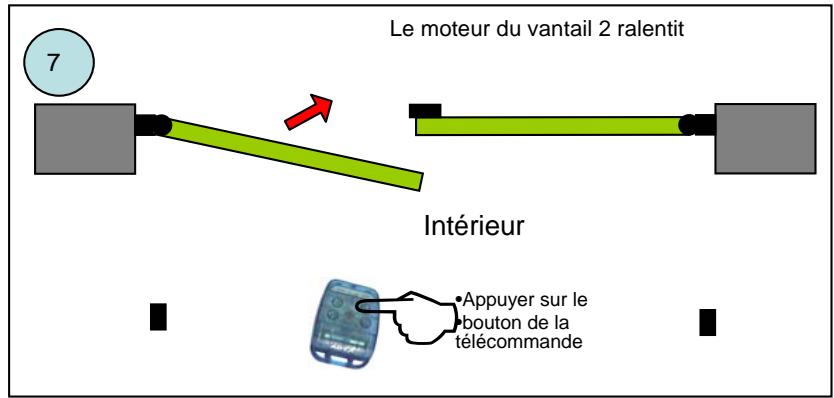

Le moteur du vantail 2 ralentit Intérieur • Appuyer sur le • bouton de la télécommande

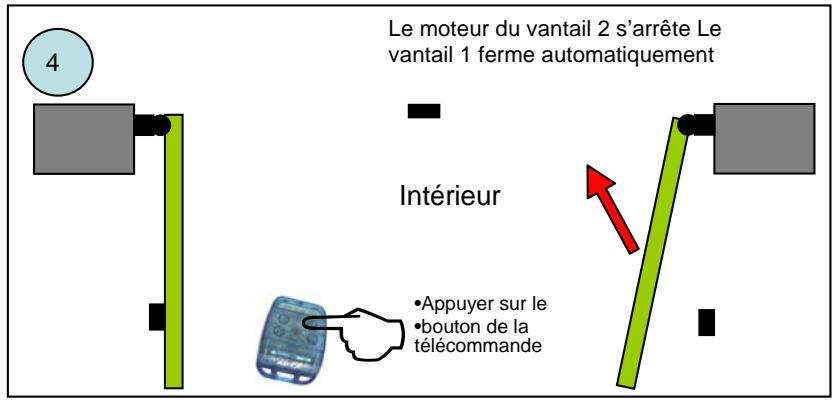

Le moteur du vantail 2 s'arrête Le vantail 1 ferme automatiquement Intérieur • Appuyer sur le • bouton de la télécommande

Le moteur du vantail 1 ralentit Intérieur • Appuyer sur le • bouton de la télécommande

Le moteur du vantail 1 s'arrête Le vantail 2 ferme automatiquement Intérieur Appuyer sur le bouton de la télécommande

Le moteur du vantail 2 ralentit 7 Intérieur Appuyer sur le bouton de la télécommande

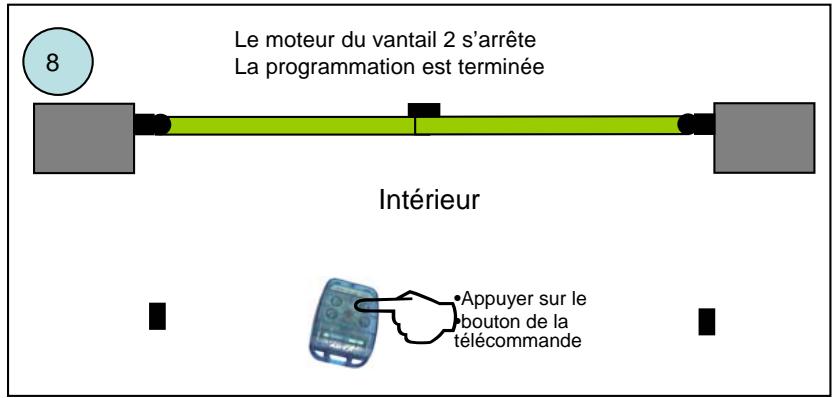

Le moteur du vantail 2 s'arrête La programmation est terminée 8 Intérieur Appuyer sur le bouton de la télécommande

La programmation est terminée On peut reprendre cette phase autant de fois que l'on veut pour affiner les réglages
