MODE D'EMPLOI KBT40 ADYX
Le comportement en toute sécurité
Parc Industriel de la Lauze
19, rue Maryse Bastié
34430 St-JEAN DE VEDAS
ASSISTANCE TELEPHONIQUE
0892 69 00 34
(0,34€ la minute)
(Vous munir de votre notice d'installation)
avant tout appel)

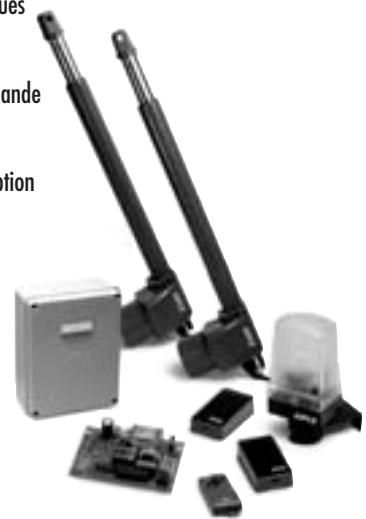

2 verins electromechaniques course de 400m / m 1 electronique de commande 1 lampe clignotante : option 1jeude photocellules 1 télécommande - Accessoires - 1 notice d'installation
Tension d'alimentation : 230 V 50/60 Hz
Puissance absorbée : 280 watts
Moteur électrique: 4 pôles 1400 tr/min
Force de traction : 300 daN
Température d'utilisation : -20°C à +55°C
Poids de l'opérateur : 6 Kg
Indices de protection : IP54
Fréquence d'utilisation : 18 cycles/h
Longueur du portail maxi : 4 mètres

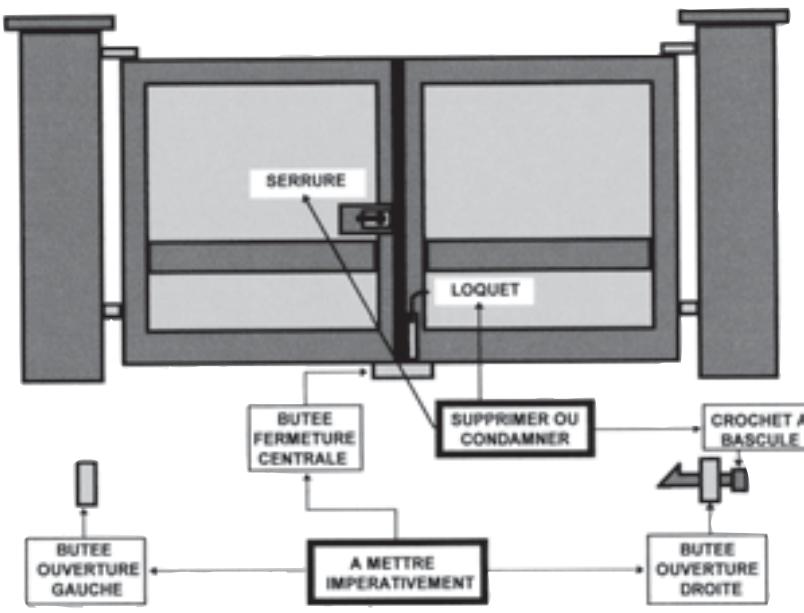

Votre portail
Pour un fonctionnement correct de votre motorisation, la structure existante, ou à réaliser de votre portail, doit posséder les caractéristiques suivantes :
- Structure rigide et robuste
- Mouvement de rotation régulier et uniforme des vantaux exempt de frictions
- Étre équipé d'une barre transversale rigide pour positionner les vérins ou bielles à hauteur de 40 cm à 60 cm du sol
- Présence de butées latérales et d'une butée centrale
Il est recommandé d'effectuer les travaux nécessaires de ferronnerie, de graissage et autres, avant l'installation de votre motorisation.
Preconisations d'emploi
Lire attentivement la notice d'installation avant de commencer le montage de votre motorisation. Toujours conservez la notice pour toute consultation future. Cette motorisation a été conçue exclusivement pour l'utilisation indiquée sur la présente notice. Toute autre utilisation pourrait compromettre son efficacité et/ou représenter une source de danger. ADYX décline toute responsabilité en cas d'utilisation impropre ou autre que celle pour laquelle la motorisation est destinée. ADYX décline toute responsabilité en cas de non-respect des consignes de montage et de toutes les préconisations stipulées dans la notice d'installation. - Avant toute intervention sur l'installation, couper l'alimentation courant secteur (230 volts) - Prévoir une ligne d'alimentation courant secteur protégée par disjoncteur fusible 10A - Vérifier la présence d'un disjoncteur différentiel de 30mA sur tout tableau électrique - Vérifier l'efficacité de l'installation de terre. Mise à la terre des vérins / Motoréducteurs / Motoréducteur coulissant par les fils vert/jaune de la motorisation correspondante. Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protéger des zones de danger contre tous risques mécaniques de mouvement de la motorisation. ADYX préconise l'installation de la signalisation lumineuse (lampe clignotante). ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la motorisation dans le cas d'utilisation de composants d'une origine autre que ADYX. Utiliser exclusivement des pièces et composants d'origine ADYX. Ne pas procéder à des modifications ou réparations des composants de la motorisation. L'utilisateur doit s'abstenir de faire toute tentative de réparation pour remédier à un défaut. Il est impératif de téléphoner à l'assistance téléphonique ADYX 0892 69 00 34 (0,34€ la minute). Toutes les interventions ou réparations qui ne sont pas prévues expressément dans la présente notice ne sont pas autorisées.

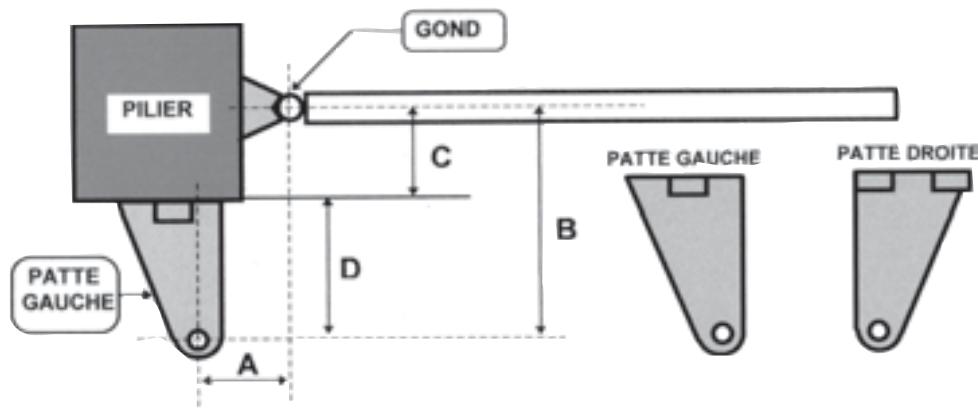

Pour ouverture jusqu'à 90°
A+B=38cm MAXI
avec B mini = 14 cm
et A mini = 10 cm
Example:
| C | A | B | D |
| 5 | 19 | 16,5 | 11,5 |
| 10 | 16 | 21,5 | 11,5 |
| 15 | 13 | 23 | 8 |
| 20 | 10 | 25,5 | 5,5 |
Pour une côte C intermédiaire par rapport aux tableaux, prenez la côte C supérieure.
Example:
pour C = 11 prendre C = 15
donc A = 13, D = 8
A = 17 cm B=14,5cm
| C | A | B | D |
| 3 | 17 | 14,5 | 11,5 |
| 5 | 17 | 14,5 | 9,5 |
| 6 | 17 | 14,5 | 8,5 |
Les côtes sont en cm
Montage des VERINS
COMMENCER PAR LE CÔTÉ GAUCHE (vu de l'intérieur)
RESPECTER LA CHRONOLOGIE DES ETAPES DE MONTAGE
Après avoir déterminé la position de la patte pilier, tracer les 2 traits verticaux au niveau de la traverse où sera fixé le vérin.
Fixer la patte pilier à l'aide de 3 chevilles METAL 8x60.
Monter l'arrière du vérin gauche sur la patte pilier à l'aide des axes fournis.
Monter la patte portail sur l'avant du venin (ne pas mettre le circlips).
Déverrouiller le vérin à l'aide de la clé fournie. Sortir le vérin à fond et le rentrer de 1 cm. Présenter la patte portail sur la traverse et tracer sa position.
Enlever la patte du vérin et la fixer à l'aide de 3 boulons M8x60. Pour portail bois, prévoir une contre-plaque métallique.
Fixer l'avant du vérin sur la patte portail à l'aide des axes fournis.
DE LA MEME
FAÇON POUR
LE VERIN DROIT
Montage des accessoires
Fixer 2 boîtes de dérivation
(nonfournies).
Une pour chaque vérin, afin de pouvoir les câbler.
SILICONER L'ENTREE DES CABLES
Démonter la carte électronique du boitier étanche.
Fixer le boitier sur le pilier
du côté où arrivée votre alimentation 220V)
À l'aide de 4 chevilles plastique 6.
Fixer le jeu de photocellules fourni, sur les piliers
(l'une en face de l'autre)
à l'aise de 4 chevilles plastique 0 6. (Non fournies)
PRENDRE SOIN À L'ALIGNEMENT.
Particularités
OUVERTURE VERS L'EXTÉRIEUR : 95° maximum Longueur de patte pilier = 16cm + X (position gond). Encombrement du système dans le passage : 25 cm de chaque côté.
Important :
- Inverser les fils NOIRS et MARRONS de chaque vérin (par rapport au câblage standard)
- Ne pas installer de jeu de photocellules à l'extérieur sur le pilier, l'installer au-delà du vantail ouvert
2) COTE C: (supérieure à 20 cm)
3) PILIER ETROIT
Prévoir un support métallique pour fixer la patte pilier afin de respecter les côtes d'implantation (voir tableaux).
4) ECOINCON Cote X minimum = 18 cm Si côte X inférieure à 18 cm prévoir une niche pour loger I'opérateur (portail ouvert)
5) COTE C INFERIEURE A 2cm OU NEGATIVE
Cablage electrique
SCHEMA D'IMPLANTATION
CENTRALE ELECTRONIQUE REP 1RCU1

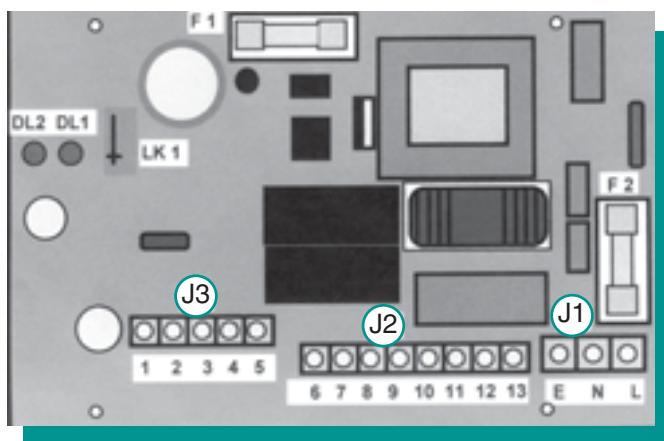

Presentation de la CARTE
FUSIBLES F1:160 mA (24V) F2:3,15 A (Secteur)
LK1 - Cavalier de programmation
- Accroché - Mode Programmation
- Décroché - Mode Utilisation
Il faut couper et remettre le secteur, à toute manipulation de LKI
DL1 LED START - Normalement éteinte, s'allume si commande START ou si action sur la télécommande
DL2 LED Cellule - Normalement allumée, s'éteint si on coupe le faisceau Cellule
- Les cellules agissant pendant la fermeture. Quand on coupe le faisceau, il y a réouverture.
-Aucun effet pendant l'ouverture.
E - Borne de terre. Brancher la terre secteur + les 2 terre moteur (fils vert/jaune)
N - Borne de branchement du neutre secteur (fil bleu) 220 VAC
L - Borne de branchement de la phase secteur (fil noir ou rouge)
BORNIER J2 BORNIER SORTIES 220 VAC (Moteur + cligno)
6 - Sortie Ouverture - Moteur + Fil condensateur 7 - Sortie Commun - Moteur 8 - Sortie Fermeture - Moteur + Fil condensateur 9 - Sortie Ouverture - Moteur + Fil condensateur 10 - Sortie Commun - Moteur 11 - Sortie Fermeture - Moteur + Fil condensateur (retardé en fermeture) 12 - Sortie 220 VAC - Pour lampe avec dispositif clignotant Type E27 40 watts
Bornier J3 bornier BASSE tension
1 - Borne - commun de tous les accessoires (- cellules)
2 - Entrée Antenne
3 - Entrée START (contact sec à impulsion)
4 - Entrée Signal Récepteur cellule
5 - Borne + Alimentation accessoires (+cellule)
- Dans le cas où il n'y a qu'un seul vantail, il faut brancher le moteur sur 6-7-8
- Il faut programmer le temps de retard à 0 seconde (DIP 4 : OFF - DIP 5 : OFF)
- S'il n'y a dernier moteur branché, le cycle ne démarre pas.
Cablage electrique (suite)
BRANCHEMENT VERINS LE VANTAIL DE GAUCHE S'OUVRE LE 1° VERS L'INTERIEUR - BRANCHEMENT ACCESSOIRES - LES CELLULES PAS DE CELLULES BRANCHÉES Le PONT 1 et 4 est IMPERATIF
UN JEU DE CELLULES BRANCHÉ Utiliser du câble de 0,75m / m² ou du câble téléphonique
LE VANTAIL DE DROITE S'OUVRE LE 1er VERS L'INTERIEUR

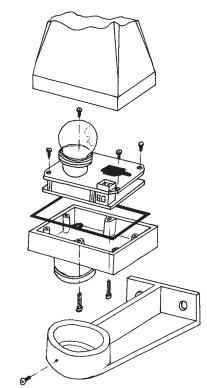

BRANCHEMENT CLIGNOTANT : ETANCHEISER LES ENTREES DE CABLES AVEC DU JOINT SILICONE
Branchement selecteur a clé
Utiliser du câble de 0,75m / m² ou du câble téléphone
Se reporter à la notice du sélecteur à clé
Se reporter à la notice du clavier à code
Branchement portier
AUDIO ou VIDEO Se reporter à la notice du portier audio ou vidéo
ETANCHEISER LES ENTREES DE CABLES AVEC DU JOINT SILICONE
Branchement antenne RADIO
Antenne extérieure
433 MHZ
(en option)
Se reporter à la notice de l'antenne radio
Programmation des fonctionnalités
Le réglage des différentes fonctions se fait à l'aide de votre télécommande
Couper le courant secteur 230V (au disjoncteur) - ACCROCHER LE CAVALIER LKT
- Remettre le courant secteur
- Vérifier l'allumage du voyant DL2

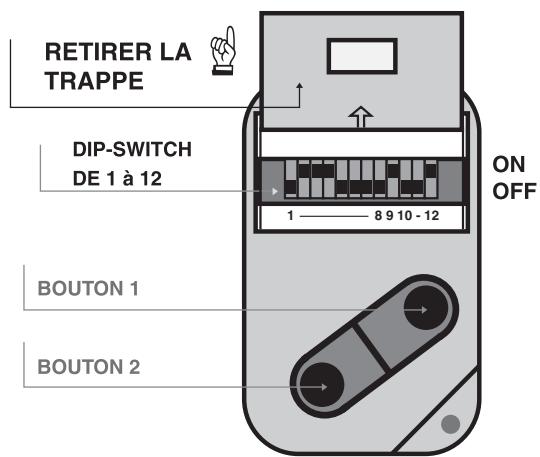

- Prendre la télécommande, ouvrir la trappe, la tourner de façon à lire les 12 chiffres des DIP SWITCH
Voir croquis ci-joint
ETAPE N° 2 : reglages des fonctions
AVANT DE COMMENCER LA PROGRAMMATION : METTRE LE DIP N°12 DE LA TÉLÉCOMMANDE SUR ON
FONCTION 1: RÉGLAGE DU TEMPS DE TRAVAIL (course des vérins + 2 secondes de fonctionnement sur butées)
26 secondes PRECONISE
30 seconds
FONCTION 2: RÉGULATION DU DÉCALAGE À LA FERMETURE DES VANTAUX (retard du 2ème vantail)
2 secondes PRECONISED
4 seconds
8 secondes
FONCTION 3 : MODE DE FONCTIONNEMENT
1) Pas à pas : Il faut commander l'ouverture avec la télécommande. Il faut commander la fermeture avec la télécommande.
OBLIGATOIRE SANS CELLULES
MODE PRECONISE PENDANT LES RÉGLAGES
2) Automatique : Il faut commander l'ouverture avec la télécommande. La fermeture sera automatique après le temps de pause choisi :
Temps de pause à désir :
20 secondes préconisées
60 seconds
120 seconds
FONCTION 4: RÉGLAGE PUISSANCE MOTEUR (ajustement du couple)
NOTA : UN SEUL BOUTON SERT À COMMANDER VOTRE MOTORISATION (OUVERTURE
ON PEUT A TOUT MOMENT CHANGER UN OU PLUSIEURS PARAMETRES
LES 4 ETAPES DE LA PROGRAM

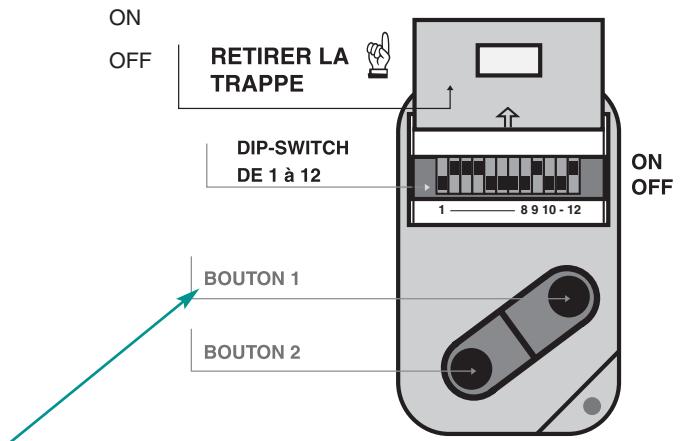

Fonctions de la centrale
commande en agissant sur les 12 curseurs appelés DIP-SWITCH
ETAPE N° 3 : MISE EN SERVICE ET TESTS
- Les DIP de 1 à 11 sont positionnés selon les réglages désirés des 4 fonctions.
- Déverrouiller les moteurs, mettre le portail à, reverrouiller.
- Appuyer sur le BOUTON 1 pour transmettre ces réglages à l'électronique. Le cycle démarre suivant les réglages.
- Vérifier que le portail s'ouvre;
SI NON, appuyer sur le BOUTON 1, pour arrêter le cycle (se reporter au paragraphe : 1ère mise en service, page 12).
SI OUI, laisser terminer le cycle et continuer les règles jusqu'à obtention du fonctionnement désiré.
POUR MODIFIER LES REGLAGES DES FONCTIONS, APPUYER TOUJOURS SUR LE BOUTON N° 1.
(RE-FERMETURE). L'AUTRE BOUTON SERT A COMMANDER UNE AUTRE MOTORISATION.
ETAPE N° 4 : code RADIO tres important
Mettre les DIP-SWITCH 9, 10, 11 sur ON
et le 12 sur OFF.
Les DIP de 1 à 8, dans n'importe quelle position.
C'est notre code personnel.
Appuyer sur le bouton de votre choix, pour transmettre le code radio.
Ce sera ce bouton qui commandera l'automatisme.
Laisser finir le cycle jusqu'à la fermeture du portail.
COUPER LE COURANT SECTEUR.
- DECROCHER LE CAVALIER LK 1
- REMETTRE LE COURANT SECTEUR.
L'automatisme est prêt à fonctionner. On peut à tout moment changer un ou plusieurs paramètres du réglage, il suffit de mettre en mode programmation.
En mode programmation
Toujours appuyer sur le BOUTON 1.
COMMENT AJOUTER UNE TELECOMMANDE :
Pour une ou plusieurs télécommandes supplémentaires, il suffit tout simplement de mettre les 12 DIP-SWITCHES dans la même position que la première télécommande.
Première mise en service
Après avoir réglé le 1er programme Vérification du sens de rotation correct des 2 moteurs 1. Couper l'alimentation secteur 2. Déverrouiller les 2 opérateurs, les mettre à les reverrouiller 3. Remettre l'alimentation secteur 4. Appuyer sur le bouton de la télécommande 5. Vérifier que les 2 Opérateurs vont dans le sens de l'ouverture Si l'opérateur branché sur M1 (6,7,8) va vers la fermeture, inverser, sur le bornier J2, les fils marron et noir - Bornes 6 et 8 Si l'opérateur branché sur M2 (9,10,11) va vers la fermeture, inverser, sur le bornier J2, les fils marron et noir - Bornes 9 et 11 Si les 2 sont vers la fermeture, inverser sur les 2 (6 et 8) (9 et 11) Si la carte est en mode de programmation, continuer la suite du programme. IL EST IMPORTANT de conserver la notice, avec le marquage des programmes définitifs dans les cases numérotées. Si on veut, plus tard, changer un des éléments du programme : - Il faut remettre les DIP SWITCHES, de 1 à 11 en position retenue et changer seulement le paramètre voulu - Ensuite, remettre le code personnel (1 à 8) et 9,10,11,12 sur ON NE PAS OUBLIER que la manipulation du cavalier LK 1 nécessite la coupure, puis la remise sous tension.
Anomalies
| DEPISTAGE ANOMALIE | CORRECTION |
| 1 - A la mise sous tension, la LED DL 2 doit s'allumer.
Si elle ne s'allume pas | 1/ Si les cellules sont branchées, vérifier le bon fonctionnement des cellules
2/ Si les cellules ne sont pas utilisées, vérifier ou faire le pont entre 1 et 4
3/ Si 1/ et 2/ sont bons : - vérifier l'arrivée du 220V sur bornier J1
- vérifier l'etat des 2 fusibles F1 et F2 |
| 2 - Le portail s'ouvre mais ne se ferme pas | Si photocellules non branchées, vérifier pont entre les Bônnes 1 et 4.
Led DL2 doit être toujours allumée.
Si photocellules branchées, Led DL2 allumée, sauf en coupure faisceau photocellules.
Si LD2 éteinte se reporter à l'anomalie n° 1.
Vérifier le bon alignement des photocellules. |
| 3 - Si la LED DL 1 reste allumée | Vérifier si pas de pont entre 1 et 3.
Si oui, l'enlever.
Sinon la commande entre 1 et 3 est restée bloquée. |
| 4 - Les vontaux s'arrêtant avant la butée,
et le clignotant s'arrête en même temps | Semettre en mode programmation (LK1 accroché)
Augmenter le temps de travail DIP 1 - DIP 2 - DIP 3 |
| 5 - Les vontaux s'arrêtant avant la butée,
et le clignotant continue à clignoter | Se mettre en mode programmation (LK1 accroché)
Augmenter la puissance moteurs DIP 9 - DIP 10 - DIP 11 |
| 6 - En appuyant sur le bouton de la télécommande,
le voyant, sur le boîtier ne s'allume pas ou faiblement. | Changer la pile 12 V, sous la trappe de la télécommande |
| 7 - La portée de la télécommande est réduite | Vérifier le branchement de votre fil d'antenne (page 9)
Changer la pile de votre télécommande (12V). |
| 8 - Les moteurs (M1 et M2) ne démarrent pas | Vérifier que les condensateurs et les moteurs sont bien câblés
(se reporter à la page 8 de votre notice).
Augmenter la puissance d'un niveau (se reporter page 10 de votre notice). |
| 9 - Seul unvantail de votre portail s'ouvre | Vérifier le câblage duvantail resté fermé (moteur et condensateur).
Augmenter la puissance d'un niveau (page 10). |
| 10 - Le feu clignotant ne fonctionne plus | Vérifier l'état de l'ampoule et la replacer si nécessaire. |
Vous rencontrez une difficulté ? L'ASSISTANCE TELEPHONIQUE ADYX 0892 69 00 34 (0,34€ la minute)
Pour vous assurer le meilleur service, vous devez appeler l'un de ces numéros AVANT toute intervention de votre part.
