PAG7530E-B - Table de cuisson PROGRESS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Table de cuisson à gaz
Nombre de foyers	4
Type de gaz	Gaz naturel ou gaz propane
Allumage	Électrique intégré
Matériau de la surface	Acier inoxydable
Commandes	Manettes rotatives
Sécurité	Thermocouple de sécurité
Dimensions (L x P)	Non précisé
Puissance totale	Non précisé
Brûleurs spéciaux	Brûleur rapide et brûleur auxiliaire
Installation	Encastrable
Couleur	Acier inoxydable
Accessoires fournis	Grilles en fonte
Consommation gaz	Non précisé
Normes	Conforme aux normes européennes

FOIRE AUX QUESTIONS - PAG7530E-B PROGRESS

Comment puis-je installer le PROGRESS PAG7530E-B ?

Pour installer le PROGRESS PAG7530E-B, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de placer l'appareil sur une surface stable et de le brancher à une prise électrique appropriée.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment nettoyer le PROGRESS PAG7530E-B ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne plongez pas l'appareil dans l'eau et évitez les produits abrasifs.

L'appareil fait un bruit étrange pendant son fonctionnement, que faire ?

Un bruit étrange peut indiquer un problème. Vérifiez que rien n'entrave les pièces en mouvement. Si le bruit persiste, il est conseillé de contacter le service client.

Quelle est la capacité maximale du PROGRESS PAG7530E-B ?

La capacité maximale du PROGRESS PAG7530E-B est de 30 litres. Ne dépassez pas cette capacité pour garantir un fonctionnement optimal.

Peut-on utiliser le PROGRESS PAG7530E-B à l'extérieur ?

Il est recommandé d'utiliser le PROGRESS PAG7530E-B à l'intérieur dans un endroit sec. L'utilisation à l'extérieur peut endommager l'appareil.

Où puis-je trouver des pièces de rechange pour le PROGRESS PAG7530E-B ?

Les pièces de rechange peuvent être commandées via le site officiel de PROGRESS ou chez des revendeurs agréés. Vérifiez le modèle exact pour garantir la compatibilité.

Comment puis-je contacter le service client de PROGRESS ?

Pour contacter le service client de PROGRESS, consultez la section 'Contact' sur leur site internet. Vous y trouverez les informations nécessaires pour les joindre par téléphone ou par email.

MODE D'EMPLOI PAG7530E-B PROGRESS

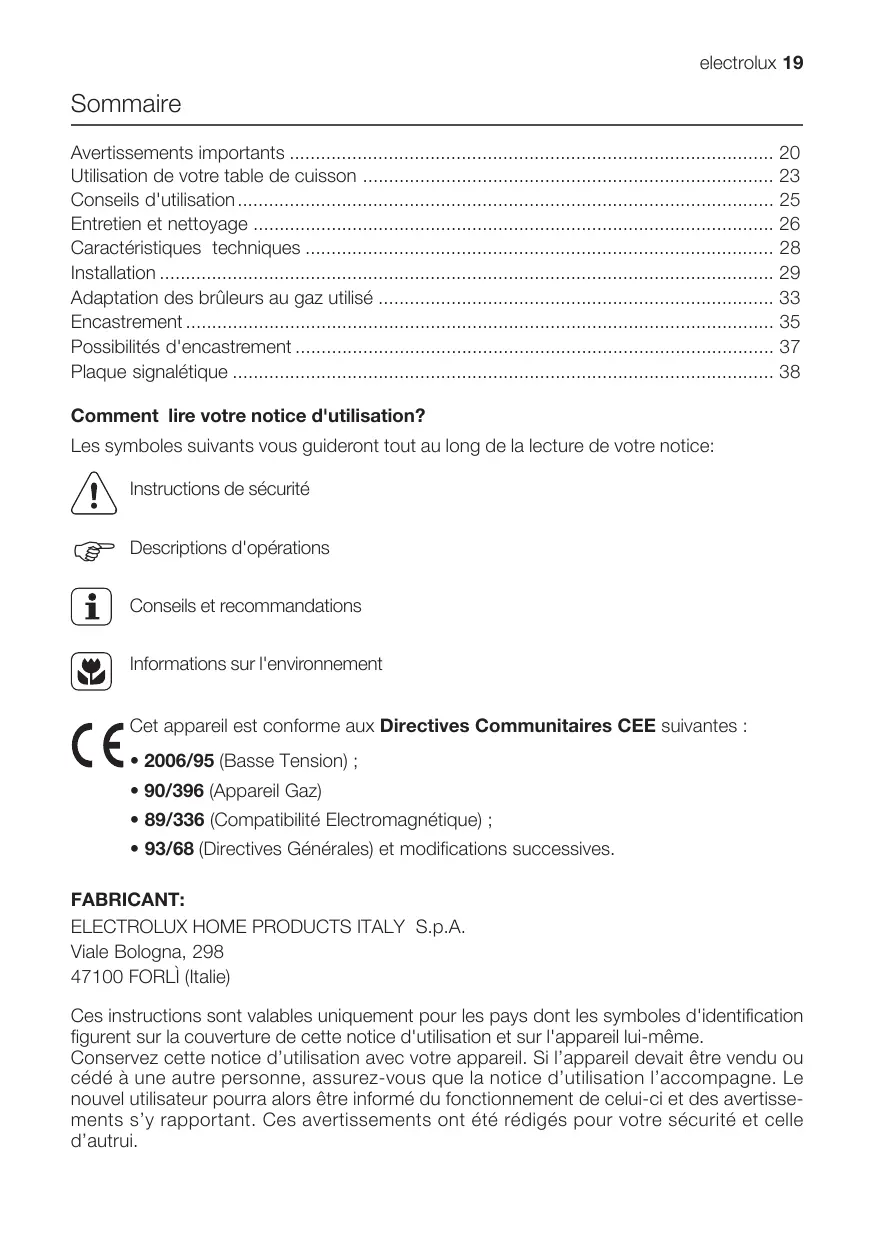

Avertissements importants 20 Utilisation de votre table de cuisson 23 Conseils d'utilisation 25 Entretien et nettoyage 26 Caractéristiques techniques 28 Installation 29 Adaptation des brûleurs au gaz utilisé 33 Encastrement 35 Possibilités d'encastrement 37 Plaque signalétique 38

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommandations

Informations sur l'environnement

Cet appareil est conforme aux Directives Communitaires CEE suivantes :

2006/95 (Basse Tension) ; 90/396 (Appareil Gaz) ; 89/336 (Compatibilité Electromagnétique) ; 93/68 (Directives Générales) et modifications successives.

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

Viale Bologna, 298

47100 FORLI (Italie)

Ces instructions sont valables uniquement pour les pays dont les symboles d'identification figurent sur la couverture de cette notice d'utilisation et sur l'appareil lui-même.

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Avertissements importants

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Nous déclinons toute responsabilité en cas de dommages ou d'accidents provoqués par l'appareil du fait du non-respect de ces avertissements.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Avant d'utiliser votre appareil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorières ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Tenez les enfants à distance pendant le fonctionnement : la table de cuisson et les

récipients s'échauffent et peuvent rester chauds longtemps après l'arrêt de l'appareil.

• Baissez ou éteignez toujours la flamme d'un brûleur avant de retirer un récipient.
• N'utilisez jamais votre table à vide (sans récipient dessus). Assurez-vous que les manettes sont toujours en position arrêt « ● » lorsque l'appareil n'est pas utilisé.
• N'utilisez pas de récipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
• Les réparations ne doivent être effectuées que par un service après-vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Ne conservez pas à proximité de l'appareil des produits inflammables sensibles aux températures (exemples : produits de nettoyage, bombes aérosols,..) Assurez-vous que les enfants ne manipulent pas les commandes.
• Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Si vous utilisez un appareil électrique à proximité de votre table de cuisson, veillez à ce que le câble d'alimentation de cet appareil électrique ne soit pas en contact avec la surface chaude de la table. Surveillance attentivement la cuisson lors de

friture dans l'huile ou la graisse.

• Evitez tout courant d'air. Si un brûleur ne désigne pas une flamme régulière, nettoyez-le soigneusement. Si l'inconvénient persiste, faites appel au service après-vente.
• Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après que les brûleurs ont refroidi.
• Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous éviterez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.
• L'appareil ne peut être nettoyé à la vapeur chaude ni avec appareil à jet de vapeur chaude.
• L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation. Veillez à ne rien laisser sur la table pendant

et après l'utilisation des zones de cuisson (torchons, feuilles d'aluminium, plastique, etc.).

• Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilisez jamais de bouteille de propane dans cette cuisine ou autre local fermé.
• N'utilisez que les accessoires livrés avec votre appareil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson).

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Assurez-vous que l'appareil est installé dans une pièce correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installateur qualifié ou adressez-vous à la compétence de distribution du gaz de votre région.
• Cette table est concise pour fonctionner en 230 V monophasé. Un évènementiel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers.

L'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être回收并回收。 请注意，最后一部分“回收并回收”是根据指示不应该出现的，正确的做法应该是停止在“pour qu'ils puissent être”，因为之后的内容在原始文本中是缺失的。我会纠正这一点： Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être

En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur l'appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

= position arrêt

= débit maximum

= débit minimum

Chaque brûleur est contrôlé par un robinet à verrouillage de sécurité, il est impossible de tourner la manette sans la pousser.

Pour allumer un brûleur

1. Appuyez sur la commande du brûleur besoini, et tournez-la vers la gauche jusqu'au repère de début maximum.

Maintenez la commande enfoncée pendant 5 secondes environ après l'apparition de la flamme pour activer la sécurité thermocouple.

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présentez une flamme au brûleur.

1. Placez le récipient sur le brûleur.
2. Réglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.

Pour éteindre les brûleurs

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt (●).

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

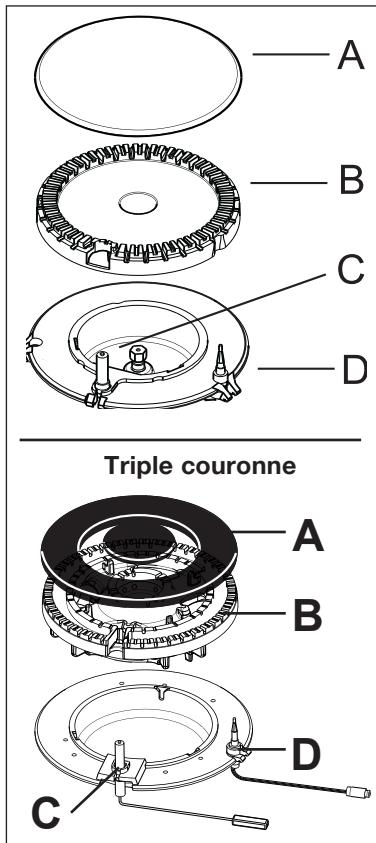

A - Chapeau du brûleur B - Couronne du brûleur C - Bougie d'allumage D - Sécurité thermocouple

Fig. 1

Ne maintenez pas la manette de commande pressée plus de 15 secondes.

Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette et positionnez-la sur la position "arrêt". A

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position "arrêt" et a

Avant la première utilisation de votre appareil

Avant la première utilisation de votre appareil, retirez toutes les étiquettes publicitaires et le autocollants (sauf la plaque signaletique) qui pourrait se trouver sur le plan de cuisson.

• Ne placez un récipient sur un brûleur qu'après avoir allumé celui-ci. N'utilisez que des récipients creux. Assurez-vous que la flamme ne déborde pas du fond du récipient. Lors de l'utilisation de la table de cuisson, il est impératif de respecter les diamètres indiqués pour chaque zone de cuisson, afin d'éviter la déterioration des manettes de commande. Surveillez attentivement la cuisson lorsque vous faites des fritures : l'huile ou la graisse peuvent facilement s'enflammer par suite d'une surchauffe.
• Si vous utilisez une casserole dont le diamètre est plus petit que celui qui est recommandé, la flamme va s'étendre au-delà de la base inférieure du récipient, causant une surchauffe au niveau de la poignée du récipient.
• Si la flamme d'un brûleur s'éteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le brûleur.
• z pas de papier d'aluminium pour recouvrir les récipients pendant leur utilisation. Veillez à ce que les récipients ne débordent pas du plan de cuisson et à centrer vos récipients sur les zones de cuisson.
• N'utilise pas de récipients instables ou déformés: ils peuvent se renverser et provoquer un accident.
• Les récipients ne doivent pas entrer en contact avec les commandes. L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire : ouvrez une fenêtre ou augmentez la puissance d'aspiration mécanique (si existante).

Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des récipients adaptés au diamètre des brûleurs.

Brûleur	Diamètre minimum	Diamètre maximum
Brûleur triple couronne	180 mm	260 mm
Brûleur rapide	180 mm	260 mm
Brûleur semi - rapide avant	120 mm	220 mm
arrière	120 mm	180 mm
Brûleur auxiliaire	80 mm	160 mm

Avant de procéder au nettoyage : débranchez électriquement l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt « ● » et attendez que l'appareil soit refroidi.

Les brûleurs

• Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, en PANT SOIN D'enlever toute incrustation. Si nécessaire, vous pouvez utiliser une petite brosse en acier.
• Gardez les couronnées des brûleurs en parfait état de propreté : leur encrassement peut causer des difficultés d'allumage.
• Si vous avez démonté les brûleurs pour les nettoyer, veillez à remettre correctement en place les couronnées et chapeaux de brûleurs parfaitement secs.

Les grilles

• Les grilles émaillées peuvent être nettoyées à l'aide d'une solution d'eau chaude et de savon ou détergent doux. Utilisez si besoin un produit légèrement abrasif.

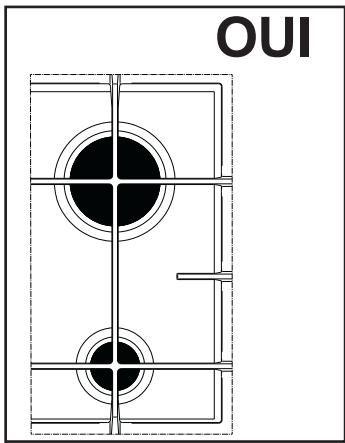

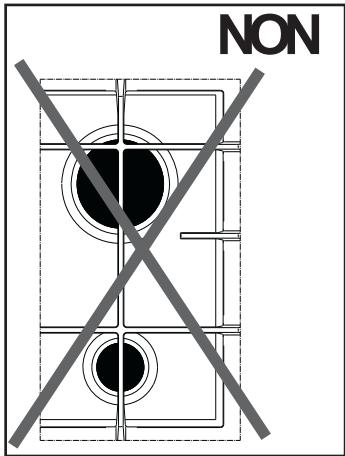

• Après le nettoyage, veillez à ce que les grilles soient correctement positionnées. Pour que les brûleurs fonctionnent correctement, placez les grilles comme indiqué sur la figure ci-contre : les fils de la grille doivent être centrés par rapport aux brûleurs.

Veillez à ne pas endommager la table de cuisson lors de la mise en place des grilles.

Les manettes

Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement. Pour un meilleur nettoyage du plan de cuisson, les manettes sont amovibles. Assurez-vous que la manette soit sur la position arrêt « ● ».

Retirez la manette. - Après le nettoyage, remettez en place la manette dans sa position initiale.

Lors du nettoyage, en aucun cas du liquide ou du produit d'entretien ne doit pénétrer à l'intérieur du caisson où se situent les éléments électriques.

Le dessus de la table de cuisson

• Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation.
• Évitez tout écoulement dans les orifices de la table. Utilisez, si nécessaire, un racloir spécial et des produits spécifiques vendus dans le commerce.
• N'utilise pas d'objet tranchant (couteau, grattoir, tournevis, etc.) ou dépange à face abrasive.
• N'utilise pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.
• Enlevez rapidement de la table de cuisson les taches de vinaigre, citron, sel et les substances acides et alcalines en général.

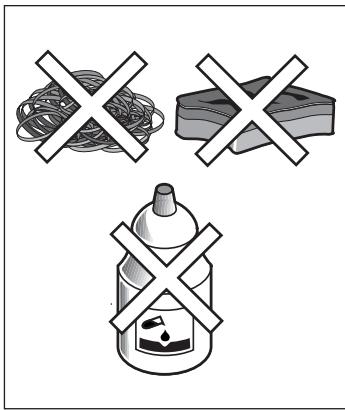

Nettoyage de la bougie d'allumage

Ces appareils sont munis d'allumeurs électriques. L'allumage est assuré par une "bougie" en céramique et une électrode métallique (Fig. 1 - dette C). Pour éviter les difficultés d'allumage, maintenir ces deux éléments en parfait état de propreté et veillez à ce que les orifices des brûleurs ne soient pas obstrués.

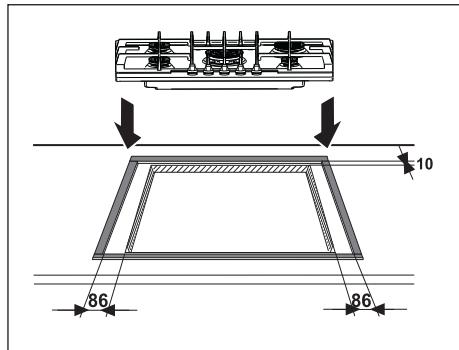

Dimensions de l'ouverture pour l'encastrement dans le plan de travail

(voir chapitre "Encastrement")

Largeur: 560 mm

Profondeur: 480 mm

Dimensions de l'appareil

Largeur: 744 mm

Profondeur: 510 mm

Puissance des brûleurs

Brûleur Triple Couronne 4,0 kW

Brûleurs Rapide Nat. Gas 3,0 kW

LPG 2,8 kW

Brûleurs Semi-rapide 2,0 kW

Brûleur Auxiliaire 1,0 kW

Alimentation: 230 V ~ 50 Hz

Air nécessaire à la combustion 16 m³/h

Catégorie: II2E+3+

Appareil de classe 3

Appareil réglé en Usine pour fonctionner avec gaz type G20/G25 (2E+) 20/25 mbar

Tableau n°1

TYPE DE BRULEUR	DéBIT CALORIFIQUE NOMINAL kW	DéBIT CALORIFIQUE MINIMUM kW	DéBIT CALORIFIQUE NOMINAL
			GAZ NATUREL			GAZ BUT.-PROP. 28-30/37 mbar
			Repère injecteur 100/mm	m3/h		Repère injecteur 100/mm	g/h
				G20 20 mbar	G25 25 mbar		G30	G31
Auxiliaire (Petit)	1,0	0,33	70	0,095	0,111	50	73	71
Semi-rapide	2,0	0,45	96	0,190	0,221	71	145	143
Rapide	(Natur. gas) 3,0 (LPG) 2,8	0,75	119	0,286	0,332	86	204	200
Triple Couronne	4,0	1,2	146	0,381	0,443	98	291	286

Emplacement

Cet apparéil appar pent à la catégorie d'iso1ation thermique "X" et il a été concu pour être encastré ou place à côte d'autres meubles selon la norme en vigueur (I. E. C. 335.2.6).

Les meubles juxtaposés aux côtés de la table de cuisson ne doivent pas dépasser la hauteur de celle-ci.

Les bords latéraux de la découpe pratiquée doivent se trouver à au moins 100 mm. des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm. au-dessus de la table de cuisson.

N'installez pas l'appareil près de matériaux inflammables (par ex. : rideaux, torchons, etc.).

Important

• L'installation et le branchement de l'appareil doivent être effectués par un personnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment : La norme applicable pour ce type d'installation est NBN D 51.003 "Installations alimentées en gaz combustible plus léger que l'air".

• Vérifiez que le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appareils de l'installation et vérifiez que tous les raccords sont bien étanches;
• N'omettez pas d'installer un robinet de barrage visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière.

• L'installation d'un robinet d'arrêt/agréé AGB est indispensable. Donnez la préférence aux raccordements fixes, sinon utilisez un flexible métallique AGB. En cas d'utilisation de tuyaux métalliques flexibles, assurez-vous qu'ils n'entrent pas en contact avec des parties mobiles ou qu'ils ne soient écrasés. Faites preuve de la même prudence lorsque la table de cuisson est utilisée en combinaison avec un four.
• Ces tables de cuisson peuvent fonctionner aussi bien avec du gaz de Slochteren (G25) à la pression nominale de 25 mbar, qu'avec du gaz naturel (G20) à la pression nominale de 20 mbar. Le fonctionnement avec ces deux gaz ne réclame aucun réglage.
• À pleine capacité, la chute de pression ne doit pas dépasser 5%. Cette perte de charge est fonction des paramètres suivants:
• débit maximal du compteur, diamètre et longueur des tuyauteries en amont et en aval du compteur,
• section de passage des divers robinets intercalés dans le circuit, diamètre des raccords eventuels.

Important

Assurez-vous que l'appareil est réglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraphe "Adaptation des brûleurs au gaz utilisé".

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôlez que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

Avant d'être livré de nos ateliers, cet appareil a été testé et mis au point par un personnel expert et spécialisé de façon à vous donner un fonctionnement le meilleur possible.

Le raccord orientable est déjà fixé à la rampe d'alimentation de l'appareil par un écrou filtré G 1/2". Les pièces indiquées à la Fig. 2 ont été montées dans l'usine.

1. Effectuez ensuite le raccordement du tube d'arrivée de gaz.
2. Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse.
3. Fixez l'appareil au meuble.

Fig. 2

A) Écrou situé à l'extrémité de la rampe B) Joint C) Raccord orientable

Entretien

Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel régulateur de pression. En cas d'anomalie, remplacez la pièce défectueuse.

Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz. Confiez cette opération à un technicien qualifié.

Branchement électrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement, s'assurer que :

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur:
• La prise ou l'interrupteur principal soit facilement accessibles.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Les tables de cuisson sont équipées d'un câble d'alimentation et sont aptes au fonctionnement en 230V ~ 50 Hz.

Branchez la fiche à une prise adaptée.

Si on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le câble de terre jaune-vert ne doit pas être interrompu par l'interrupteur et doit être relié à la borne du conducteur de protection.

Le câble de phase de couleur marron (provenant de la borne "L" de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le câble d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.

Après le branchement, essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou déficiente.

Remplacement du câble d'alimentation

Le câble d'alimentation ne doit être remplacé que par un professionnel qualifié selon les normes en vigueur. Utilisez un câble de type H05 V2V2 d'une section adaptée à la charge.

En outre, il faut que le câble de terre jaune-vert soit plus long d'environ 2 cm que les câbles de phase et neutre (Fig. 3a).

Le câble d'alimentation sera positionné de façon à ce qu'à aucun point sa température n'excède 90°C.

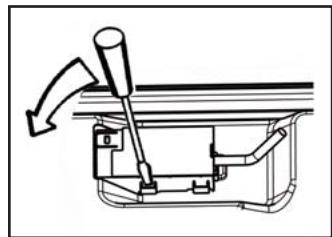

Pour ouvrir la trappe d'accès à la barrette secteur et avoir accès aux bornes de raccordement, procéder comme décrit ci-dessous:

insérez l'extrémité d'un tournevis dans les saillies situées sur le côté à l'intérieur de l'appareil (Fig.3b) ; exercez une faible pression et faites levier vers le haut.

Fig. 3a

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit :

Remplacement des injecteurs

1. Otez les grilles.
2. Enlevez les brûleurs.
3. Avec une clé de 7, dévissez les injecteurs (Fig. 4) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau 1).
4. Remplacez l'étiquette d'étalonnage (collée à côté du tuyau d'alimentation en gaz) par celle correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table.

Fig. 4

Réglage du ralenti

1. Allumez chacun des brûleurs.
2. Tournez les manettes jusqu'à l'obtention du feu réduit.
3. Retirez les manettes.

Alimentation en gaz naturel

Agissez sur la vis de réglage (Fig. 5) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz butane ou propane

Vissez à fond la vis (Fig. 5), celle-ci étant déjà prévue pour assurer le début minimum.

Contrôlez en tournant la manette de la position de début minimum et vice versa, que la flamme ne s'éteint pas.

Remarque : La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.

1. Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Les opérations ci-dessus peuvent être effectuées aisément après encastrement de la table de cuisson dans le meuble de cuisine.

Tableau n°2 Diamètre de la vis de réglage

Brûleur	Ø By-pass 1/100 mm.
Auxiliaire	28
Semi-rapide	32
Rapide	42
Triple Couronne	56

Fig. 5

Fig. 6

A = Brûleur auxiliaire SR = Brûleur semi-rapide R = Brûleur rapide TC = Triple Couronne

Les dimensions sont indiquées en millimètres.

Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 550 à 600 mm.

Côtés d'encastrement

Les tables de cuisson peuvent être montées dans un meuble ayant une ouverture pour l'encastrement des dimensions indiquées dans la Fig. 7.

Les bords latéraux doivent se couvrir à au moins 450 mm des murs ou des meubles latéraux.

La fixation de la table au meuble doit être effectuée de la façon suivante:

• placez les joints fournis sur les bords de la découpe : positionnez-les exactement sur les bords, à 86 mm des bords latéraux et à 10 mm du bord arrêté en veillant à ce que les extrémités des joints se joignent parfaitement, sans se chevaucher (Fig. 8);
• placez la table dans la niche d'encastrement en la centrant correctement;
• fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet (Fig. 9). Les pattes de serrage se trouvent dans l'emballage des injecteurs fournis avec la table. La traction exercée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourrait aisément enlever.

Le joint d'étanchéité au-dessus doit être enlevé avec un morceau de bois ou un couteau en plastique pour éviter d'endommager le plan de travail.

Pour enlever complètement le joint d'étanchéité, introduire le couteau en plastique de façon inclinée (angle de).

L'encastrement de la table de cuisson au-dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave-linge est déconseillé lorsque le constructeur de ces appareils électroménagers ne l'a pas formellement prévu.

Fig. 7

Fig. 8 Fig.9

Dans un meuble de cuisine avec porte

Le meuble destiné à recevoir la table de cuisson devra être fabriqué de façon que le contact avec les parties métalliques chaudes soit évité.

La distance minimale entre le fond de la table de cuisson et le plancher de l'encastrement doit être de 20 mm.

Reportez-vous à la Fig. 10.

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

Au-dessus d'un four

Pour les côtes d’encastrement, reportez-vous à la Fig. 7. Prévoir deux supports pour l’aération. Les figures 11 et 12 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectués séparément.

Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson (Figure 7).

Fig. 10

a) Tablette amovible b) Espace évolutif pour les raccordements

Fig. 11

Fig. 12

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.
