BEDIENUNGSANLEITUNG PAG7530E-B PROGRESS

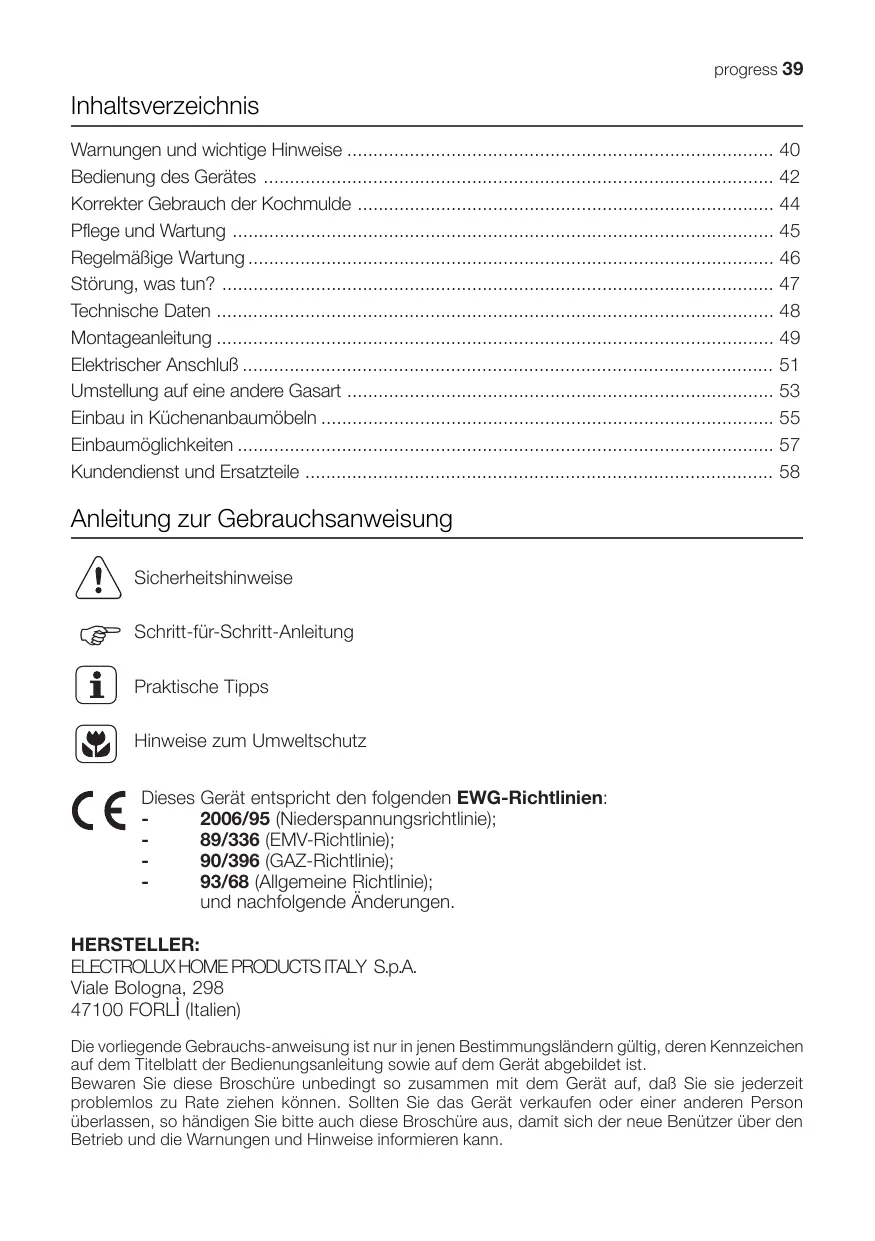

Warnungen und wichtige Hinweise 40

Bedienung des Gerätes 42

Korreter Gebrauch der Kochmulde 44

Pflege und Wartung 45

Regelmäßige Wartung 46

Elektrischer Anschluß 51

Umstellung auf eine andere Gasart 53

Einbau in Kuchenanbaumöbeln 55

Einbaumglichkeiten 57

Kundendienst und Ersatzteile 58

Anleitung zur Gebrauchsanweisung

Sicherheitshinweise

Schritt-für-Schritt-Anleitung

Praktische Tipps

Hinweise zum Umweltschutz

Dieses Gerät entspricht den folgenden EWG-Richtlinien:

• 2006/95 (Niederspannungsrichtlinie);
• 89/336 (EMV-Richtlinie);
• 90/396 (GAZ-Richtlinie);
• 93/68 (Allgemeine Richtlinie);

und nachfolgende Änderungen.

HERSTELLER:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

VialeBologna,298

47100 FORLl (Italien)

Die vorliegende Gebrauchs-anweisung ist nur in jenen Bestimmungslandern gültig, deren Kennzeichen auf dem Titelblatt der Bedienungsanleitung sowie auf dem Gerät abgebildet ist.

Bewaren Sie diese Broschüre unbedingt so zusammen mit dem Gerät auf, daß Sie sie jederzeit problemlos zu Rateziehen können. Sollen Sie das Gerät verkaufen oder einer anderen Person überlassen, so handigen Sieitte auch diese Broschüre aus, damit sich der neue Benützer über den Betrieb und die Warnungen und Hinweise informieren kann.

Deutsch

Warnings und wichtige Hinweise

Ihr neues Gerät ist einfach zu bedieren. Dennoch sollte diese Anleitung vor Installation und erstmaligem Gebrauch des Gerätes vollständig durchgeleen werden. Auf diese Weise vermeiden Sie Bedienungsfehler und garantieren den absolut sicheren Betrieb Ihres Gerätes bei optimierten Leistungen sowie eine umweltgerechte Entsorgung. Diese Bedienungsanleitung muss gemeinsam mit dem Gerät aufbewahrt werden, damit Sie sie jederzeit zu Rateziehen können. Sollten Sie das Gerät verkaufen oder einer anderen Person überlassen, so handigen Sieitte auch diese Bedienungsanleitung aus, damit sich der neue Besitzer über den Betrieb und die Warnungen und Hinweise informieren kann.

Installation

Die Installation des Gerätes und der Anschluss an die elektrische Stromversorgung)dürfen ausschließlich durch FACHPERSONAL durchgefuhrt werden.Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung GETRENNT werden.
- Stellen Sie sicher, dass die Luft frei um das Gerät zirkulieren kann. Eine ungenügende Belüftung führt zur Verringerung des Sauerstoffgehaltes.
- Betreiben Sie das Gerät nur mit der Gasart, die auf dem aufgeklebten kleinen Typenschild, das sich kein dem Gasanschlussrohr befindet, angegebenist.
- Dieses Gerät ist nicht an eine Vorrichtung für die Abgasabführung angeschlossen. Diese muss gemäß den geltenden einschlagigen Bestimmungen installiert und angeschlossen werden. Die Vorschriften zur Lüftung müssen besonders aufmerksam befolgt werden.
- Beim Gebrauch einer Kochmulde mit Gasbetrieb entstehen im Installationsraum des Gerätes Wärme und Feuchtigkeit. Der Raum muss entwerder über natürliche Öffnungen beluftet werden oder es muss eine Abzugshaube installiert werden, deren Rohr direkt ins Freie führt.
- Bei intensivem oder länger andauerndem Gebrauch des Gerätes muss die Belüfung z. B. durch das Öffnen

eines Fensters verbessert oder der mechanische Abzug durch Erhohen der Leistungsstufe der Abzugshaube (sofern vorhanden) verstärkt werden.

• Nach dem Auspacken des Gerätes sicherstellen, dass diese nicht beschädigt und dass das Elektrokabel in einwandfreiem Zustand ist. Anderfalls vor dem Fortsetzen der Installationsarbeitenden Handlser informieren.
• Der Hersteller leht jegliche Verantwortung für den Fall ab, dass nicht alle Sicherheitsmaßnahmen getroifen wurden.

Sicherheit der Benutzer

• Dieses Gerätarf nur durch von Erwachsenenbenutzterwen. Kindern darfes nicht erlaubt sein, sich an den Knebeln zu schaffenzumachenodermit dem Gerät zu spielen.
• Kinder und Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerätsicherzubenetzen, solltendieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benuten.
• Zugängliche Teile these Gerätes werden während des Betriebs heißt und bleiben auch nach dem Ausschalten noch eine gewisse Zeit heißt. Kinder sollen bis zur Abkühlung ferngehalten werden.

Während des Gerätebetriebs

• Dieses Produkt wurde zum nicht professionellen Kochen von Speisen in normalen Haushalten entwickelt. Benutzen Sie es für keinener anderen Zweck.
• Es ist gefährlich, die Gerätespezifikationen irgendwie zu ändern.
• Halten Sie das Gerät stets sauber. Nahrungsmittelrückstände konnten einen Brand verursachen.
• Für die Reinigung des Gerätes keinen Dampf oder Dampfreiniger verwenden.
• Nach der Benutzung des Gerätes sicherstellen, dass alle Knebel auf "AUS" stehen.
• Falls Sie eine Stromsteckdose in der Nähedieses Gerätesbenutzten, achten Sie daraufauf, dass die Kabel der jeweiligen Elektrogeräte das Gerät nicht berühren und welt genug entwickelnt von den bereits Geräteflächen sind.

Service

• Bei Betriebsstörungen sollen unter keinen Umständen versucht werden, das Gerät selbst zu reparieren. Reparaturen durch unerfahrne Personen können zu Verletzung oder zuschwerwiegenden Funktionstörungen führen. Konsultieren Sie zunachst diese Bedienungsanleitung. Falls Sie die gewünschten Informationen nicht finden, kontaktieren Sie das zuständige Electrolux Service Center in ihrer Höhe. Servicearbeiten an thisem Gerät)dürfen ausschließlich durch eine autorisierte Kundendienstelle durchgeführt werden. Immer auf Original-Electrolux-Ersatzteilen bestehen.

Informationen zum Umweltschutz

• Alle verwendeten Materialien sind umweltverträglich und recyclebar. Leisten Sieitte ihren Beitrag zum Umweltschutz, indem Sie das Altgerät durch differenzierte Mülltrennung sichgerecht entsorgen setzen.
• Wenn Sie ein Altgerät entsorgen, machen Sie es zuvor unbrauchbar, indem Sie das Kabel abschreiben.

Das Symbol auf dem Produkt oder seiner Verpackung weist weist daraufhin, dass diese Produkt nicht wie als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling vonelektrischen undelektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkt schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling thesese Produkt erhalten Sie von Ihrem Rathaus, Ihr Müll-abfuhr oder dem Geschäft, in dem sie das Produkt gekauft haben.

Entfernen Sie vor Gebrauch des Gerätes das gesamte Verpackungsmaterial einschließlich Werbeaufklebern und eventueller Schutzfolien.

Schaltelemente an der Bedienungsleiste

Die Wahlschalter konnen in drei verschiedene Stellungen gedreht werden:

keine Gaszufuhr

maximale Gaszufuhr

minimale Gaszufuhr

Entzünden der Gasbrenner

Der Brenner wird eingeschaltet, bevor man Töppe oder Pfannen aufsetzt.

Drücken Sie den Knopf mit einem aufge-zeichneten kleinen Funken. Drücken Sie den Drehknopf für die entsprechende Kochstelle nach unten und drehenihn gegen den Uhrzeigersinn zum Symbol "maximale Zufuhr". Halten Sie nach Entzünden der Flamme den Drehknopf noch für etwa 5 Sekunden gedrückt; diese Zeit ist nötig, um das "Thermoelement" (Abb. 1 - D) zu erwärmen und das Sicherheitsventil auszuschalten, das andernfalls die Gaszufuhr unterbrechen wurde. Kontrollieren Sie sodann,ob die Flamme gleichmäßig ist, und drehen den Drehknopf auf die gewünschte Stärke. Sollte sich der Brenner troz mehrmaligen Versuchen nicht entzünden lessen, so vergewissern Sie sich daß der Flammenverteilerring (Abb.1 - B) und die Brennenkappe (Abb. 1 - A) richtig aufliegen. Drehen Sie zur Unterrechnung der Gaszufuhr den Drehschalter im Uhrzeigersinn bis zur Position "●".

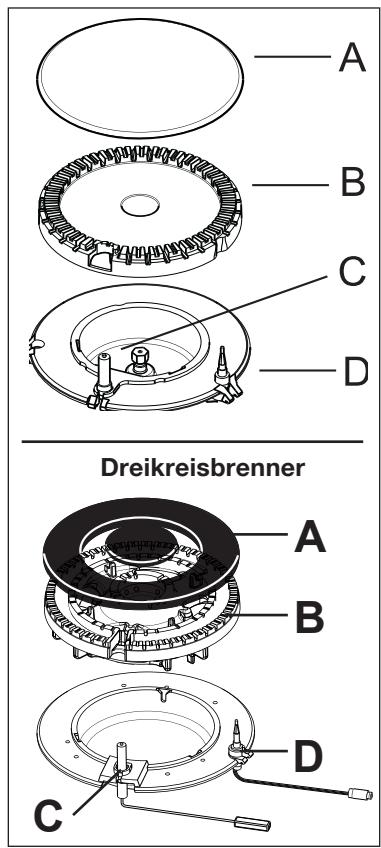

A-Brennerkappe

Abb. 1

B-Flammenverteilerring
C-Zündkerze
D-Thermoelement

Den Steuerungsknebel nicht länger als 15 Sekunden gedrückt halten.

Falls die Flamme auch nach 15 Sekunden nicht angeht, den Knebel loslassen und auf Position "Aus" (●) drehen, mindestens 1 Minute vergehen lessen bevor man versucht den Brenner nochmals zu zünden.

Bei Stromausfall kann der Brenner auch manuell angezündet werden. Bringen Sie dazu eine Flamme an die Gaskochstelle, drücken Sie den Drehknopf für die entsprechende Kochstelle nach unten und drehen ihn gegen den Uhrzeigersinn zum Symbol "maximaler Gasaustritt".

• Drehen Sie die Flamme immer darüber oder loschen Sie sie, bevor Sie die Gefäße von den Kochstellennehmen.

Damit die Flamme optimal ausgenutzt wird, sollenn Töppe verwendet werden, deren Durchmesser zu dem der Brenner paßt. Die Flamme soll nicht über den Rand des Töpfes hinausgehen.

Zudem sollte, sobald eine Flüssigkeit zu kochen beginnnt, die Flamme soweit reduziert werden, daß sie den Kochvorgang gerade noch aufrechtehält.

Benutzen Sie nur Gefäße mit ebenen Boden.

Wenn Sie Fett oder Öl verwenden, * dürfen Sie es während des Kochvorgangs nicht aus den Augen halten, da es sich bei Erhitzen entzünden kann.

Für einen geringeren Gasverbrauch und verbesserten Wirkungsgrad nur Kochgeschirr mit flachem Boden und einem für die Kochstelle geeigneten Durchmesser verwenden, vgl. unterstehende Tabelle. Zudem sollte, sobald eine Flüssigkeit zu kochen beginnnt, die Flamme soweit reduziert werden, dass sie den Kochvorgang gerade noch aufrecht erhält.

Edelstahl wird bei starker Erhitzung mit der Zeit braunlich. Von Langzeitgaren mit Topfsteinen, Römertöpfen oder Gusseisenplatten wird daher abgeraten. Vonder Verwendung von Aluminiumfolie während des Betriebs zum Schutz der Kochmulde ist ebenfalls abzusehen.

Stellen Sie sicher, dass die Kochgefasne nicht über den Rand der Kochmulde hereaus stehen und mittig auf den Kochstellen stehen, um einen geringeren Gasverbrauch zu erzielen.

Stellen Sie keine instabilen oder verformten Gefäße auf die Kochstellen: sie stellen eine Unfallgefahr dar, da sie kippen oder ihr Inhalt auslaufen können.

Die Töpfe müssen in ausreichendem Abstand von den Bedienelementen bleiben.

Tabelle mit den Mindest- und Höchstdurchmessern der Töpfe auf den einzelnen Brennern.

Brenner	Mindest-durchmesser	Höchst-durchmesser
Dreikreisbrenner	180 mm	260 mm
Starkrbrenner	180 mm	260 mm
Normalbrenner
hinten	120 mm	220 mm
vorn	120 mm	180 mm
Hilfsbrenner	80 mm	160 mm

Ziehen Sie vor jeder Reinigungsrarbeit den Netzstecker des Gerätes und setzen Sie diese abkühlen.

Reinigung der Kochmulde

Waschen Sie die emailierten Teile mit lauwarmem Wasser und Spülmittel; benutz ten Sie keine scheuernden Produkte, die zu Beschädigungen führen konnten.

Waschen Sie die Flammenverteilerringe und Brennerkopfe halten mit freiBem Wasser und Spülmittel und achten Sie darauf, dass alle Verkrustungen entfernt werden. Spulen Sie die Edelstahlteile nach Gebrauch gut mit Wasser ab und trocknen sie mit einem weichen Lappen. Benutzen Sie für hartnackige Flecken die üblichen, nicht scheuernden Putzmittel oder Spezialprodukte, die überall im Handel erhältlich sind. Für die Reinigung keine Topfkratzer, Stahlwolle oder Säuren verwenden.

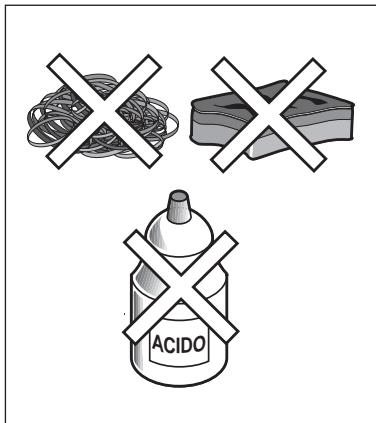

• Auf der Kochmulde sollen den keine sauren oder alkalischen Rückstände verbleiben (z. B. Essig, Salz, Zitronensaft usw...).

Abstellroste der Kochmulde

Die Kochmulden sind mit leichten emaillierten Eigenrosten oder mit stärkeren und schweren Gusseisenrosten ausgestattet.

Die Roste können für die Reinigung von der Kochmulde abgenommen werden.

Achten Sieitte daraufuf, die Gusseisen-roste auf der Kochmulde nur in die vorgesehenen Aufnahmen zu legen, um die Kochmulde nicht zu zerkratzen oder zu beschädigen.

Die emailierten Roste können mit warmer Seifenlauge gereinigt werden.

Nach dem Waschen die Roste wieder einsetzen und ihre korrekte Position überprüfen.

Abb. 2

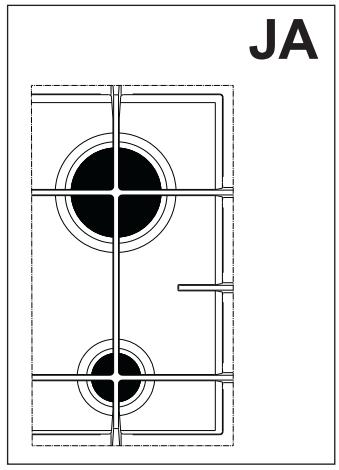

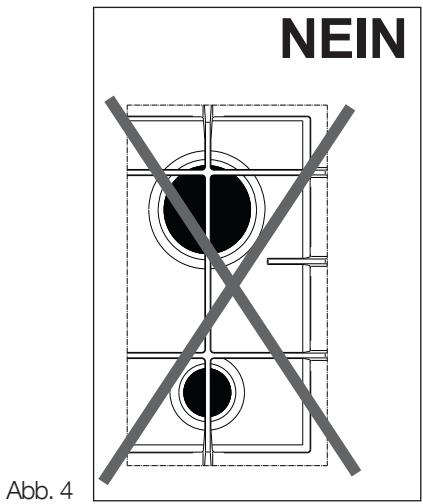

Für einen korrekten Betrieb der Brenner muss das Rostgitter wie in Abb. 3 gezeigt mittig über den Kochstellen angebracht werden.

Elektrozünder

Bei den Herden mit automatischer Zündung wird diese Funktion durch eine Keramik-Zündkerze" und eine Metallelektrode in ihrem Innern gewährleistet (siehe Abb. 1 - Buchstabe C). Nehmen Sie von Zeit zu Zeit eine grundliche Reinigung dieser Teile vor. Kontrollieren Sie außerdem zur Vermeidung von Zündschwierigkeiten, ob die LÖcher des Flammenverteilerrings (Abb. 1 - Buchstabe B) nicht verstopt sind.

Abb. 3

Regelmäßige Wartung

Lassen Sie regelmäßig den ordnungsgemäßen Zustand und die Funktionstüchtigkeit der Gaszuleitung und, falls vorhanden, des Gasdruckreglers überprüfen. Bei schlechtem Zustand oder Betrieb keine Reparaturen, sondern die Ersetzung des defekten Teils veranlassen.

Führer Sie bei einer Störung folgende Kontrollen aus, bevor Sie den lokalen Electrolux - Kundendienst rufen.

STÖRUNG	ABHILFE
■ Keine Funken beim Betätigten der elektrischen Zündung.	◆ Kontrollieren Sie, dass der Stecker korrekt eingesteckt ist und der Schalter auf ON stehen. ◆ Sicherstellen, dass der Sicherheitsschalter nicht ausgelöst ist (falls installiert). ◆ Die Hauptsicherungen kontrollieren. ◆ Kontrollieren, ob der Brennerdeckel und der Kranz nach dem Reinigen richtig eingesetzt sind.
■ Der Gasbrenner brennt ungleichmäßig.	◆ Kontrollieren, dass die Hauptdüse nicht blockiert und der Brennerkranz nicht durch Speisereste verstopft sind. ◆ Kontrollieren, ob der Brennerdeckel und der Kranz nach dem Reinigen richtig eingesetzt sind.

Leistung der Brenner

Dreikreisbrenner	4,0 kW
Starkbrenner	Erdgas 3,0 kW
	Flüssigas 2,8 kW
Normalbrenner	2,0 kW
Hilfsbrenner	1,0 kW
Kategorie	II2E+3+
Geräteinstellung G20/G25 (2E+) mbar
Versorgungsspannung	230 V~ 50 Hz
Geräteklasse	3

Abmessungen der Kochmulde

Breite	744 mm
Tiefe	510 mm
Abmessungen der Einbauüffnung
Breite	560 mm
Tiefe	480 mm

Tabelle 1 - Wärmebelastung, Gasdurchgang, Düsenkennzeichung

BRENNER	VOLL WÜRME-BELASTUNG kW	KLEIN WÜRME-BELASTUNG kW	VOLLWÜRMELEISTUNG
			ERDGAS			FLÜSSIGAS28-30/37 mbar
			Düssen100/mm	m³/h		Düssen100/mm	g/h
				G2020 mbar	G2525 mbar		G30	G31
Hilfsbrenner	1,0	0,33	70	0,095	0,111	50	73	71
Normalbrenner	2,0	0,45	96	0,190	0,221	71	145	143
Starkbrenner	Erdgas 3,0Flüssigas 2,8	0,75	119	0,286	0,332	86	204	200
Dreikreisbrenner	4,0	1,2	146	0,381	0,443	98	291	286

Tabelle 2 - Durchmesser des by-pass

Brenner	Ø By-pass in Hunderstel
Hilfsbrenner	28
Normalbrenner	32
Starkbrenner	42
Dreikreisbrenner	56

Wichtige Hinweise für den Installateur

Die Seitenflächen der Mobel)dürfen die Arbeitsfläche des Gerätes in ihrer Höhe nicht überschreiben.
Die Installation des Gerätes in der Nähve von brennbarem Material (z.B. Vorhänge, Tücher etc.) muß vermieden werden.
Die im Folgenden beschriebenen Installations- und Wartungsarbeiten müssen von Fachpersonen und gemäß den geltenden Richtlinien ausgeführten werden. Für diese Installation ist die Richtlinie NBN D 51.003 "Anschlüsse mit brennbarem Gas, das leichter ist als Luft" maßgebend.
- Vor jedem Eingriff muß das Gerät vom Stromnetz abgeschlossen werden. Sollte es unbedingt nötig sein, das Gerät unter Spannung zu halten,,müssen die nötigen Vorsichtsmalssnahmen getroffen werden.

Gasanschluss

Der Gasanschlußarfasschließlich unter Verwendung eines AGB Hahnes ausgeführten werden. Vorgezogen werden starre Verbindungen oder biegsame Schläuche aus rosfreiem Edelstahl AGB. Vergewissern Sie sich bei Benutzung von Metalschläuchen, daß diese nicht mit beweglichen Teilen in Berührung kommt oder gequetscht werden. Gehen Sie bei einer Kombination Kochfläch-Herd mit derselben Vorsicht vor. Diese Kochmulde wird entweder mit Slochteren Gas (G25) mit einem Nominaldruck von 25 mbar oder mit Erdgas mit einem Druck von 20 mbar versorgt. Bei Verwendung dieser zwei Gasarten braucht nichts eingestellt zu werden. Bevor das Gerät montiert wird, muß man überprüfen, ob eine korrekte Versorgung des Gerätes gewährleistet ist. Bei voller Leistung darf die Druckverminderung nicht höher als 5% betragen. Der Druckverlust hangt von folgenden Eigenschaften ab:

maximale Leistung des Zählers,
- Durchmesser und Länge des Rohres vor und nach dem Zähler,
Durchlaßquerschnitt der verschiedene Hähne im Kreislauf,
- Durchmesser eventueller Anschlußstücke.

Wichtig - Zur Gewährleistung eines korrekten Betriebes, einer Energieersparnis sowie einer langen Lebensdauer des Gerätes, muß der Speisedruck des Gerätes den empfohlenen Werten entsprechen.

Die Anschlußverschraubung für den Gaseintritt in das Gerät besitzt ein Gewinde G1/2". Beim Anschluß sind Belastungen jeder Art am Gerät zu vermeiden.

Auf dem Endstück der Rampe mit Schraubenmutter GJ 1/2" wird zwischen die Teile ein Dichtungsring eingesetzt. Die Messingteile mit Kegelgewinde werden zuerst möglich angeschaubt, dann wird das Anschlußstück in die gewünschte Richtung gebracht und anschließendzieht man alles fest an.

Die in der Abb.5 dargestellen Teile werden direkt in der Fabrik montiert. Bevor das Gerät

unsere Fabrik verließ, wurde es von spezialisierten Fachleuten so getestet und einreguliert, daß Ihnen der bestmögliche Betrieb sicher ist.

WICHTIG! Sobald die Installation beendet ist, muß die Dichtheit aller Verbindungs-stücke mitSeifenlösung überprüft werden. Niemals eine Flamme dazu benutzen.

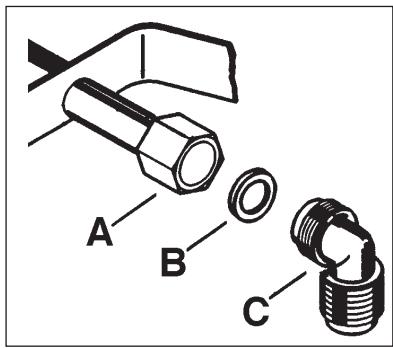

A - Überwurfmutter
B-Dichtung
C - Anschlusswinkel

Abb. 5

Das Gerat ist fur den Betrieb mit einer Spannung von 230 V Einphasenstrom vorgesehen.

Der Anschluß muß entsprechend der geltenden Normen und Vorschriften durchgefuhrt werden.

Vor Anschluß des Gerätes:

1. Sicherstellen, daß die Hauptsicherung sowie die Hausinstallation ausreichend ausgelegt sind;
2. Sicherstellen, daß die Stromversorgung gemäß den geltenden Regel ernlich geerdet ist;
3. Sicherstellen, daß die Steckdose oder der für den Elektro-Anschluß benutztze zweipolige Umschalter nach dem Einbau in den Schrank weniger zugängig sind.

Das Gerät wird steckerfertig gefelwert. Die vorhandene Netzanschlussleitung mit Stecker ist an eine Schutzkontaktsteckdose (230 V~, 50 Hz) anzuschlieben.

Die Schutzkontaktsteckdose muss vorschrifsmäßig installiert sein und abgeschichert sein.

Wenn das Gerät direkt ans Netz angeschlossen wird, ist es erforderlich, einen zweipoligen Umschalter zwischen dem Gerät und der Stromzufuhr zu installieren, und;zwar mit einer Kontaktöffnungseite von 3 mm und so ausgelegt, daß er der erforderlichen Belastung gemäß den geltenden Regel entspricht.

Das Anschlußkabel muß so verlegt sein, daß in keinem Teil eine Temperatur von 90^ übersteigt.

Das braune Phasenkabel (das von der Klemme "L" der Klemmleiste kommt) muß immer mit der Phase des Stromnetzes verbunden werden.

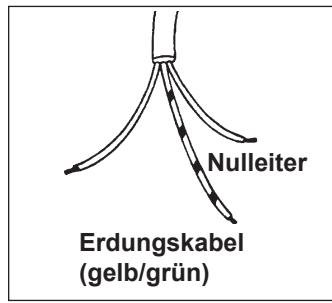

Auswechseln des Anschlußkabels

Die Kochmulde ist mit einer dreipoligen Klemmleiste ausgestattet, deren Kabel für einen Betrieb mit 230 V Einphasenstrom vorgesehen sind.

Das Erdungskabel wird mit der mit dem Symbol 1 gekennzeichneten Klemme verbunden. Nachdem das Kabel mit der Klemmleiste verbunden wurde, wird es mit der Kabelbefestigung fixiert.

Sollte es notwendig sein, das Kabel auszusauchen, so dürfen ausschlieBlich Kabel des Typs H05V2V2-F T90 verwendet werden, deren Querschnitt der Belastung und der Betriebstemperatur standhalten. Weiters muß das gelbgrüne Erdungskabel ca. 2 cm länger sein als die Phasenkabel (Abb. 6).

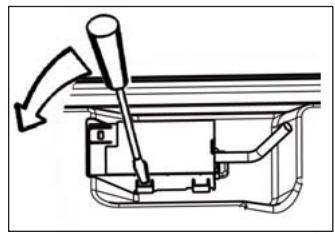

Um Zugang zu den Klemmen zu betrinnen, öffnen Sie die Abdeckung der Klemmleiste wiefolgt:

1. Führn Sie die Spitze eines Schraubenziehers unter die Vorsprünge an der sightbaren Seite des Klemmkastens ein (Abb. 7);
2. Drücken Sie leicht und führen Sie eine Heibelbewegung nach oben aus.

Dann Anschluß der Netzanschlußleitung mit Spezialwerkzeug vornehmen.

Abb. 6

Abb. 7

Auswechseln der brennerdüssen

Zuerst die Roste entfern;
- Danach die Abschlußkappen und die Flammenverteiler von den Brennernabnehmen;

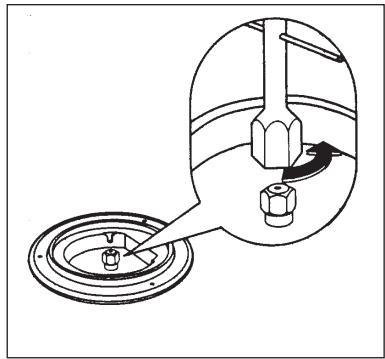

- Mit einem 7 mm Steckschluss die Düsen aufschauben, abnehmer und durch die, dem verwendeten Gas entsprechenden Düsen ersetzen (siehe Tabelle 1 - Technische Daten);
Die Teile werden in umgekehrter Reihenfolge der beschriebenen Schrittewieder zusammen gesetzt.
- Danach muß das Eichschild, welches sich darüber der Gasanschluß-öffnung befindet, mit dem, der neuen Gasart ensprechenden Schild ausgetauscht werden. Dieses befindet sich im Zubehörmit den Düsen.

Einstellung des Minimums

Zum Einstellen der Kleinstelldüse wird der Hahn auf kleiste Flamme gedreht.
Den Wahlschalter abnehmen.

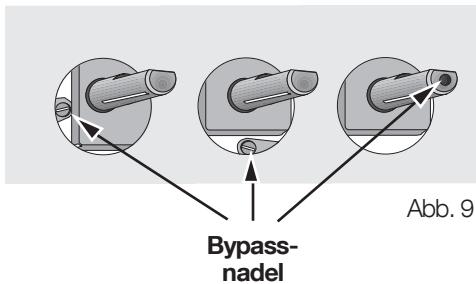

- Handelt es sich um einen Hahn mit Bypassnadel im Inneren des Stabes, so reicht es, je nach Gasart fester oder lockerer zu schrauben. Im nächsten Absatz finden Sie die enspendre Anleitung.
- Bei Umstellung von Erdgas auf Flüssiggas die Bypassnadel der Gashahne ganz anschrauben.
- Bei Umstellung von Flüssiggas auf Erdgas die Bypassnadel um etwa eine Vierteldrehung auf schrauben, bis man eine gleichmäßige petite Flamme erhält.
Zuletzt wird kontrolliert, daß der Brenner beim raschen Wechsel von größter zukleinster Flamme nicht erlischt.
Die Teile werden dann in umgekehrter Reihenfolge der beschriebenen Schritte wieder zusammen-gesetzt.
Die beschriebenen Schritte zur Anpassung können muhelos durchgeführt werden, wie auch immer

Abb. 8

die Kochmulde positioniert oder fixiert ist.

Sicherheitshinweise fur den Einbau der Mulde

• Bei den Einbaumöbeln müssen Furniere oder Kunststoffbeläge mit hitzebeständigem Kleber (100 Grad C) verarbeitet sein. Sind Kunststoffbeläge oder Kleber nicht genügend temperaturbeständig, so kann sich der Belag verformen oder loseh.
  Die Verwendung von HolzWandabschlußleisten aus Massivholz aufArbeitsplatten, hinter den Kochstellen istzulässig, sofern die Mindestabständeeinghalten werden.

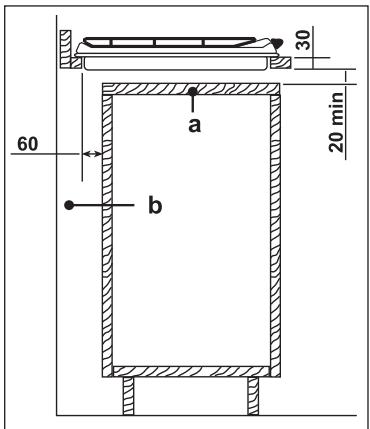

• Unter der Gasmulde muß mit einem Mindestabstand von 50 mm. ein nur mit Werkzeug herausnehmbarer Zwischenboden angebracht werden. Der Zugang für den Fachmann muß möglich sein.
• Unterhalb der Kochmulde damit kein Backofen eigebaut werden.
• Bei Einbau direkt geben einem Hochschrank ist ein Sicherheitsabstand von mind. 50 mm einzuhalten. Die Seitenfläche des Hochschranks ist mit wärmed festem Material zu verkleiden.
• Der Seitenabstand zu Hochschränken sollte aus arbeitstechnischen Erfordernissen jedoch mindestens 300 mm betragen.
• Der Abstand zur Rückwand muß mindestens 55 mm betragen, seitlich zur Wand 80 mm.
• Es ist davon zu sorgen, daß wegen Brandgefahr keine feuergeführlichen oder weniger entzündbaren oder durch Wärme verformbaren Gegenstände direkt unter der Mulde angeordnet bzw. gelegt werden.

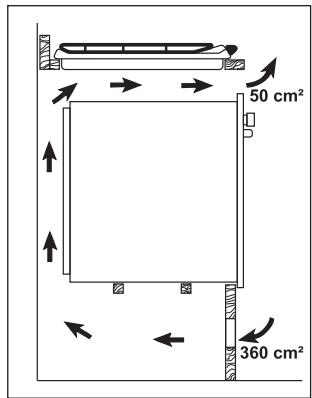

• Der Unterbauchrank unter der Gasmulde muß falls sich bei raschem Öffnen oder Schließen der Möbeltür die Flamme der Gasbrenner unruhig verhält oder erlischt, mit einer Rückwand

versehen werden. Unterbauschrank und Kochfeld sind dadurch lufttechnisch getrennt.

Das Gerät entspricht dem Typ "Y". Geräte theses Typs dürfen nur einseitig darüber hohenen Kuchen-möbeln, Geräten oder Wänden eingebaut werden.

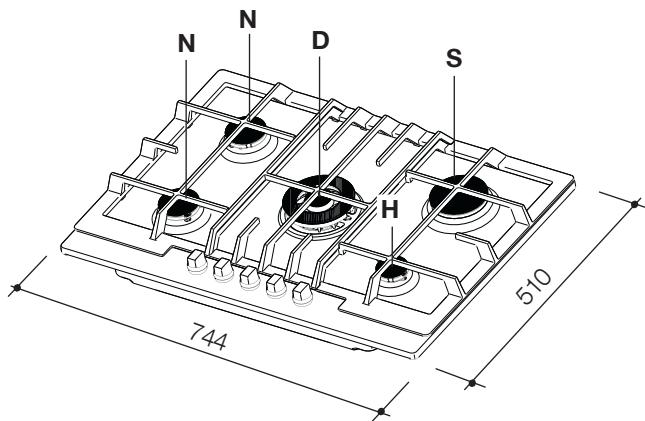

Abb. 10

MaBangaben in mm

H = Hilfsbrenner
N = Normalbrenner
S = Starkbrenner
D = Dreikreisbrenner

These Kochmulde kann in Kucheneinbaumöbel eingesetzt werden, die eine Tiefe zwischen 550 und 600 mm. sowie die geforderten Eigenschaften aufweisen.

Die Maße der Kochmulde sind in Abb. 10 angegeben.

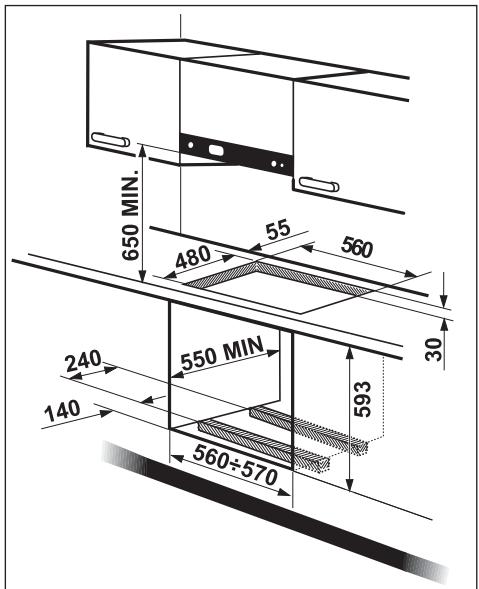

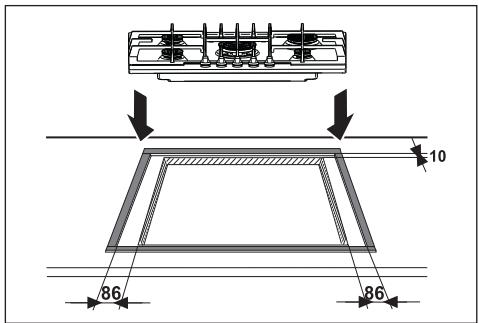

Einbau und Befestigung

Die Kochmulde kann in ein Möbel eingesetzt werden, das eine Einbauöffnung mit den in Abb. 11 angegebenen Abmessungen aufweist. Die Einbauöffnung muss mindestens 55mm von der Rückwand entfernt sein. Eine eventuell vorhandene Seitenwand rechts oder links, die über die Höhe der Kochmulde hinausgeht, muss mindestens 450mm von der Öffnung im Top entfernt sein.

Die Befestigung der Kochmulde auf dem Unterbau muss wie folgt durchgefuhrt werden:

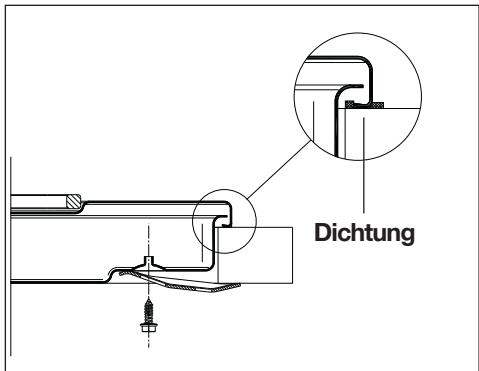

• bringen Sie die spezielle mitgelieferte Dichtung auf dem Rand der Vorderseite der Einbauöffnung, 86 mm von den Seitenrändern bzw. 10 mm vom hinteren Rand an, wobeil darauf zu achten ist, dass die Enden genau aufeinander passen und sich nicht überlappen (siehe Abb. 12)
  danach die Kochmulde korrekt ausgerichtet in die Öffnung im Möbel einsetzen
• zuletzt die Kochmulde anhand der mitgelieferten Befestigungswinkel am Möbel befestigen (siehe Abb. 13). Die Schrauben durchdringen beim Anziehen die Dichtasse, deren Überschuss davon mühelos entfernt werden kann.

Beim Anziehen der Befestigungswinkel durchdringen die Kanten der Kochmulde die Dichtungsmasse.

Die überstehende Dichtungsmasse sollen mit einem Holz oder Kunststoffmesser entfernt werden um Beschädigungen an der Arbeitsplatte zu vermeiden.

Zur Vollständigen Entflammung der Dichtungsmasseitte das Kunststoffmesser schrag ansetzen ( 45^ Winkel ansetzen). Der Rand der Kochmulde bildet eine doppelte Labyrinthdichtung, die eine absolute Garantie gegen Flüssigkeitseinritt darstellt.

Abb. 11
Abb. 12

Abb. 13

Auf Unterbau mit Tür

Bei der Konstruktion des Unterbaumöbelmüssen geeignete Vorkehrungen getroffen werden, damit mögliche Berührungen mit der Struktur der bereits Kochmulde während des Betriebs vermieden werden. Die empfohlene Lösung zur Vermeidung these Problems ist in der Abbildung 14 dargestellt.

Die Platte unterhalb der Kochmulde muss leicht zu entfernen sein, damit die Befestigung und das Lösen der Kochmulde durch den Kundendienst gewährleistet ist.

Auf Unterbau mit Backofen

Der Unterbau muss die in Abb. 11 angegeben Abmessungen aufweisen und über Halterungen für eine wirksame Belüftung verfügen.

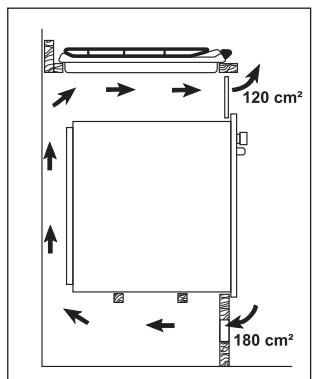

Zur Vermeidung übermöglicher Temperature sollte die Installation gemäß den Abb. 15 und 16 ausgeführrt werden.

Die elektrischen Anschlüsse der Kochmulde und des Ofens müssen sowohl aus technischen Gründen als auch zur Erleichterung der frontalen Entnahme des Ofens getrennt ausgeführrt werden.

Hängeschranke oder Dunstabzugshauben,müssen sich mindestens 650 mm uber der Kochmulde befinden (Abb.11).

Abb. 14

a) Abnehmbare Platte des Mobels b) Raum für eventuelle Anschüsse

Abb. 15

Abb. 16

Kundendienst und Ersatzteile

Dieses Gerät wurde vor Verlassen des Werks einer Endabnahme und Einstellarheiten durch Fachpersonal unterzogen, um den einwandfrei Betrieb zu gewährleisten. Alle in der Folge notwendigen Reparaturen oder Einstellarheiten sind mit hochster Sorgfalt auszuführen.

Sie sollenen sich aus thisem Grund stets an die Verkaufsstelle oder das Electrolux Service Center in ihrer Höhe wenden und die Art der Störung, das Gerätemodell (Mod.), die Gerätenummer (angeben No.) sowie die Seriennummer (Ser. No.).These Daten konnten Sie dem Schild entnehmer, das in der mitgelieferten Schutzhülle der Gasdusen enthalten ist.

Inhoud

De paffen mogen nicht op de bedieningszone staan.

Brander	minimale diameter	maximale diameter
Wok	180 mm	260 mm
Sterk	180 mm	260 mm
Normaal achefter voor	120 mm	220 mm
	120 mm	180 mm
Sudder	80 mm	160 mm

wwwprogress-hausgeraete.de
