MODE D'EMPLOI TD MIXVENT SILENT UNELVENT

GAMME TD MIXVENT SILENT Shhhhhhhhh! Ici le Silence règne

4 fois moins de bruit perché !

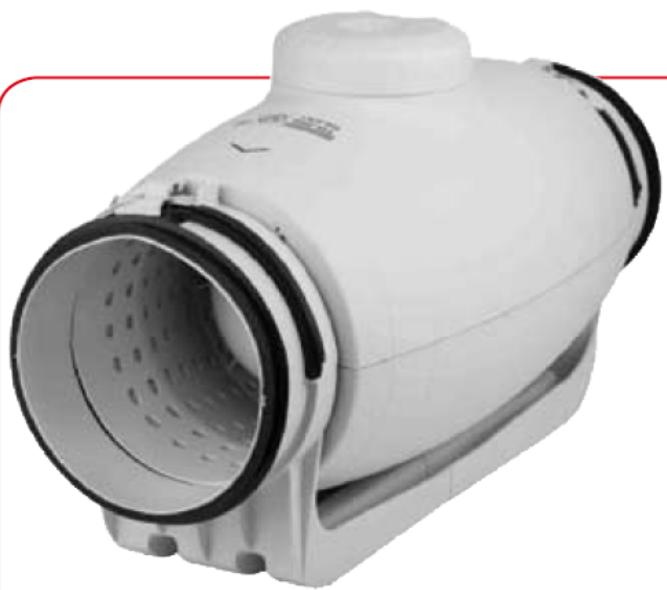

Gamme TD Silent: Un saut dans le temps

UNELVENT S&P, leader uondial en ventilation, presente la gamme des ventilateurs in-line les plus silencieux du monde dans leur catégorie.

Un saut qualitatif basé sur notre longue expérience dans ce type de ventilateurs et aux centaines d'heures de recherche avec un objectif clair : l'amélioration de la qualité de vie avec un résultat tangible : jusqu'à 12 dB(A) de moins que nos principaux concurrents.

Installez-le chez vos clients: ils oublieront simplement qu'il existe.

Les ventilateurs hélico-centrifuges les plus silencieux du monde.

Installee le silence, installez la qualité de vie, avec les TD SILENT vos clients auront la satisfaction d'avoir un système de ventilation n'interférant pas dans leurs tâches quotidiennes.

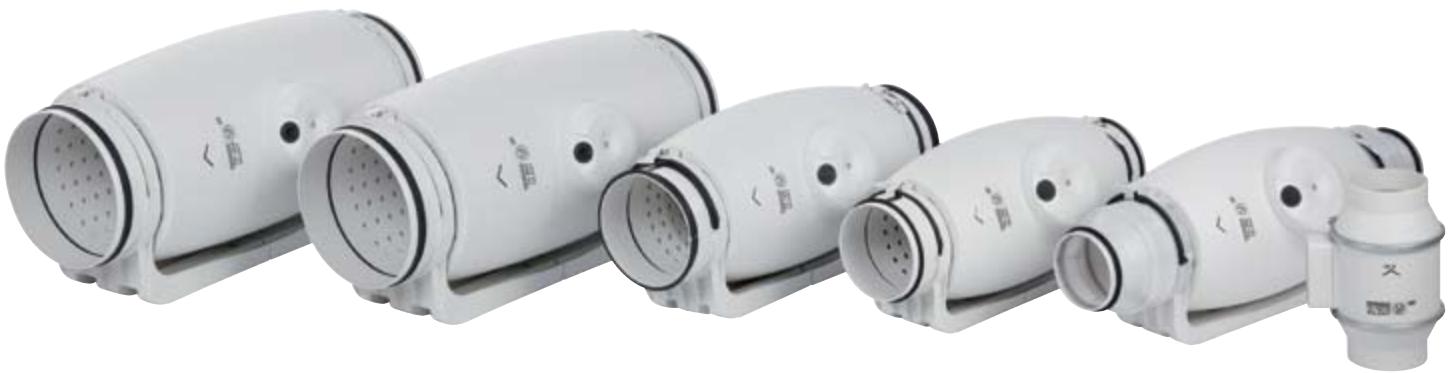

La gamme TD SILENT, est le résultat d'un grand effort technologique et économique permettant d'offrir aux clients UNELVENT S&P un produit ayant les prestations des plus importantes avec une réduction sensible du niveau sonore par rapport aux produits présents sur le marché.

De nombreuses heures d'essais en laboratoire, nous ont permis, non seulement de réduire le niveau sonore rayonné par les apparèils, mais aussi de limiter les émissions sonores aux féquences les moins nuisibles pour l'oreille humaine, dans le but de réaliser des installations avec des TD SILENT offrant, à l'utilisateur final, un degré élevé de comport.

La conception des TD SILENT à nécessite l'usage des dernières technologies tant en matière de logiciel que de fabrication, technique de la double injection, afin d'obtenir un résultat répondant aux professionnels les plus exigeants.

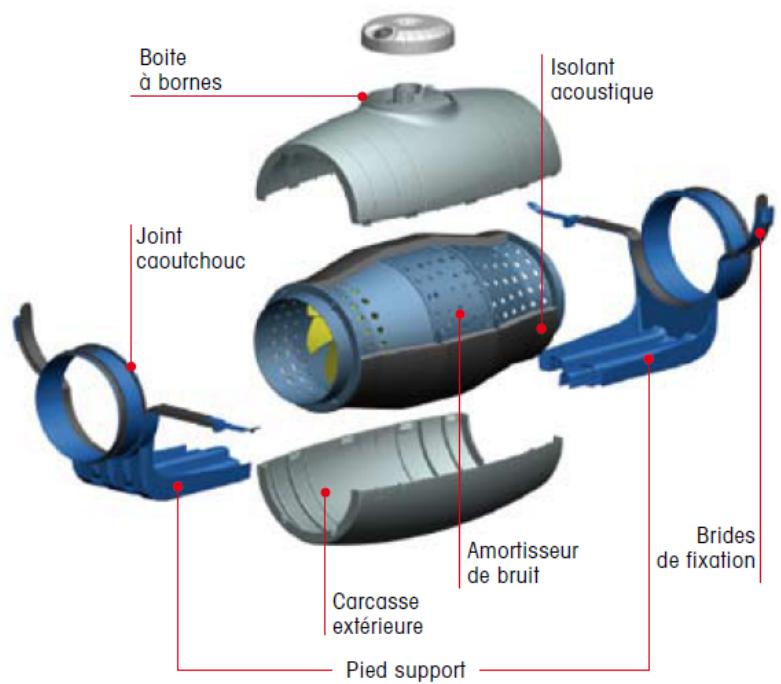

Brides de raccordement en double injection incorporent un joint flexible pour faciliter l'installation, assurer une bonne étanchéité avec les conduits et amortir les vibrations.

Brides de fixation en double injection permettant un montage rapide, un bon niveau d'étanchéité ainsi que l'absorption des vibrations.

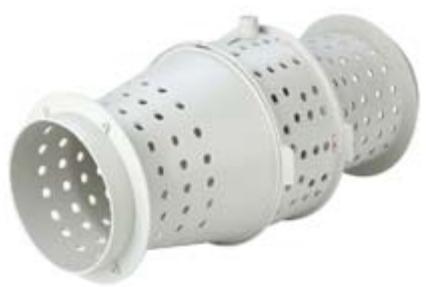

Enveloppe interne conçue spécialement pour rediriger les ondes sonores avec un angle précis et d'optimiser leur l'absorption par l'isolant acoustique.

Isolant acoustique bi-matériel, avec enveloppe extérieure dense pour limiter l'émission du bruit rayonné par le ventilateur en fonctionnement.

Boite à bornes orientable sur 360^ pour faciliter l'entrée du cable d'alimentation.

Pied support, pour installation murale ou au plafond, incorporeant les brides de fixation rapide du corps moteur et un joint perpetual d'amortir les vibrations.

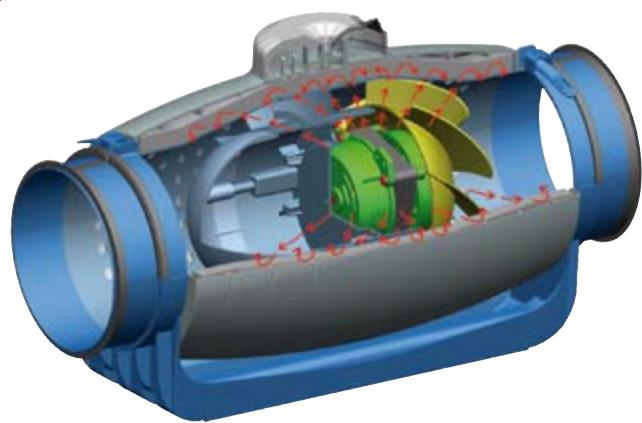

Les ondes sonores émises à l'intérieur du TD, sont dirigées au travers de l'enveloppe interieure perforée et absorbées par l'isolant acoustique.

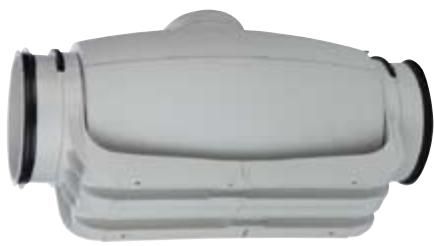

Ventilateurs hélico-centrifuges à encombrement réduit, équipés d'isolants acoustiques, fabriqués en plastique technique, avec boîte à bornes extérieure orientable, corps démontable et moteur 230V 50Hz

variable en tension, avec joints flexibles sur les brides d'aspiration et de soufflage afin d'absorber les vibrations et maintainir un bon niveau d'étanchéité.

(Excepté TD-160 SILENT qui incorpore le système du moteur flottant brevete par S&P)

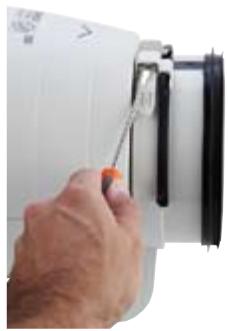

Facilité d'installation

Desserer les brides de fixation.

Ouvrir les brides de chaque côte.

Séparer le corps moteur.

Retirer la boite a bornes orientable

Réaliser les connections

Remonter l'ensemble en serrant les brides.

Caracteristiques techniques

Modèle	Vitesse (tr/min.)	Puisance absorbée maximale (W)	Intensité absorbée maximale (A)	Débit à ouïes libres (m3/h)	Température maximale d'utilisation (°C)	Niveau de pression sonore* (dB(A))	Ø Conduit (mm)
TD-160/100 N	2500	20	0,16	180	40	24	100
SILENT	2200	12	0,10	140		21
TD-250/100	2200	24	0,11	240	40	24	100
SILENT	1850	18	0,10	180		19
TD-350/125	2250	30	0,13	380	40	20	125
SILENT	1900	22	0,10	280		19
TD-500/150-160	2500	50	0,22	580	60	22	150 /160
SILENT	1950	44	0,19	430		17
TD-800/200	2780	70	0,30	880	60	19	200
SILENT	2480	60	0,26	700		18
TD-1000/200	2500	120	0,50	1100	60	21	200
SILENT	2000	100	0,45	800		20

• Niveau de pression rayonné à 3 m, en champ libre, avec conduits rigides à l'aspiration et au soufflage. Pour connaître les caractéristiques acoustiques détaillées, voir les tableaux joints aux courbes caractéristiques.

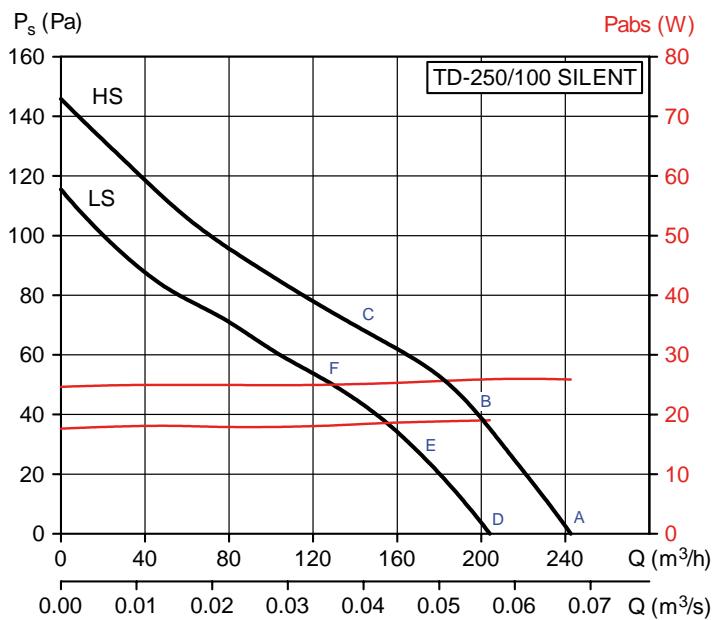

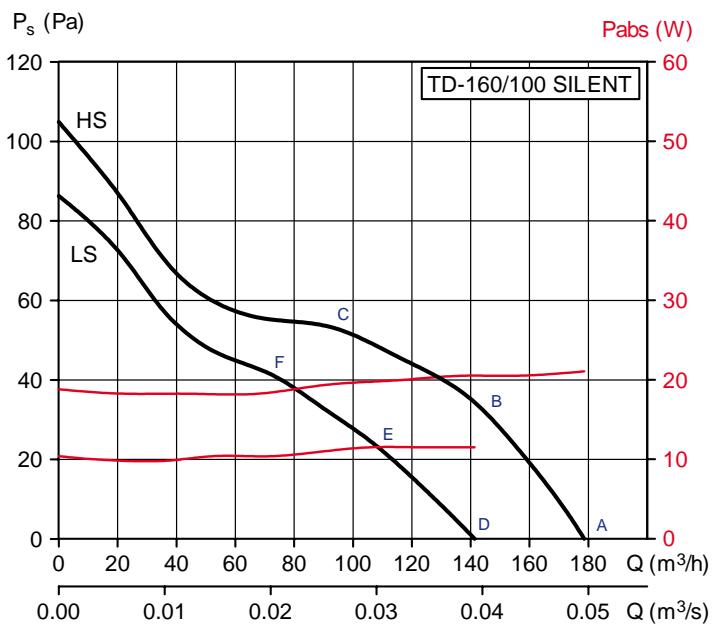

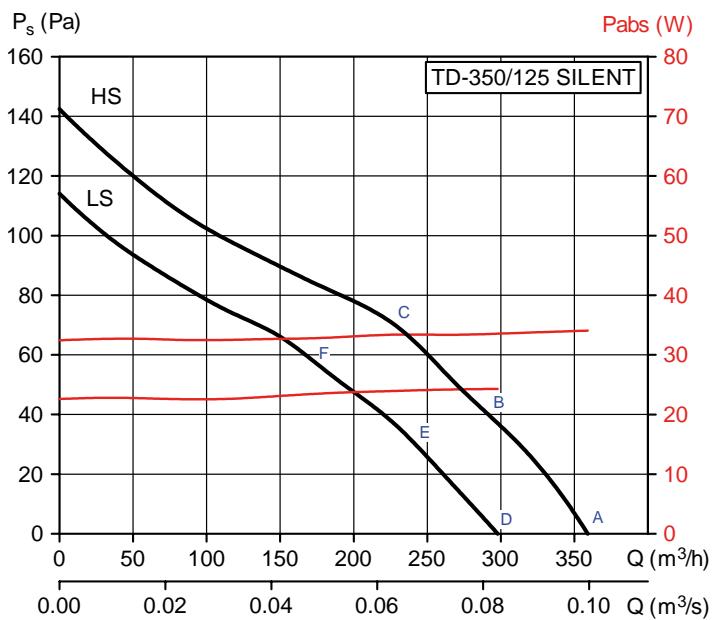

TD Silent 230V 50 Hz

Débit en ^3 / et m^3 / s
Pression statique en Pa
Air Sec normal à 20^ et 760 mm Hg
Essais réalisés en accord avec les Normes ISO 5801, AMCA 210-99 et BS 848 part 2:1985

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
HS	A	24	32	39	46	52	49	40	31	54	34
	B	23	32	40	46	51	47	39	30	54	33
	C	23	34	43	47	51	47	39	30	54	33
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	A	24	24	37	34	36	41	32	21	44	24
	B	23	24	38	35	35	39	31	20	44	23
	C	23	26	41	36	35	39	31	20	44	24
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	30	34	37	48	51	47	41	31	54	33
	B	29	35	37	48	49	46	39	30	53	33
	C	28	36	39	49	50	45	39	30	54	33

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	26	32	46	53	53	44	38	30	57	36
	B	24	36	46	53	52	44	38	30	56	36
	C	25	35	42	51	55	47	40	34	57	37
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	A	26	28	40	40	36	31	25	18	44	24
HS	B	24	32	40	40	35	31	25	18	44	24
	C	25	31	36	38	38	34	27	22	43	23
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	30	33	45	53	46	40	36	28	55	34
	B	26	35	43	52	45	40	36	28	54	33
	C	26	35	39	51	49	42	38	31	54	33

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
LS	D	23	26	37	43	49	45	36	27	51	31
	E	22	27	39	43	47	43	35	26	50	30
	F	22	29	41	44	48	44	35	27	51	31
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	D	23	17	35	32	33	37	28	17	41	20
	E	22	18	37	32	31	36	27	17	41	20
	F	22	21	39	33	32	36	27	17	42	22
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	29	32	34	45	48	44	37	27	51	30
	E	28	32	35	45	46	42	35	27	50	29
	F	28	33	36	46	47	42	36	27	51	30

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	22	38	42	47	48	38	32	26	52	31
	E	23	34	43	46	48	39	32	27	51	31
	F	24	33	39	49	54	43	35	29	56	35
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	D	22	33	35	34	28	24	19	17	39	19
LS	E	23	29	36	33	28	25	19	18	39	19
	F	24	28	32	36	34	29	22	20	40	20
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	26	36	40	47	41	34	29	24	49	29
	E	25	34	41	46	42	35	31	25	49	28
	F	25	33	38	49	46	37	33	26	51	31

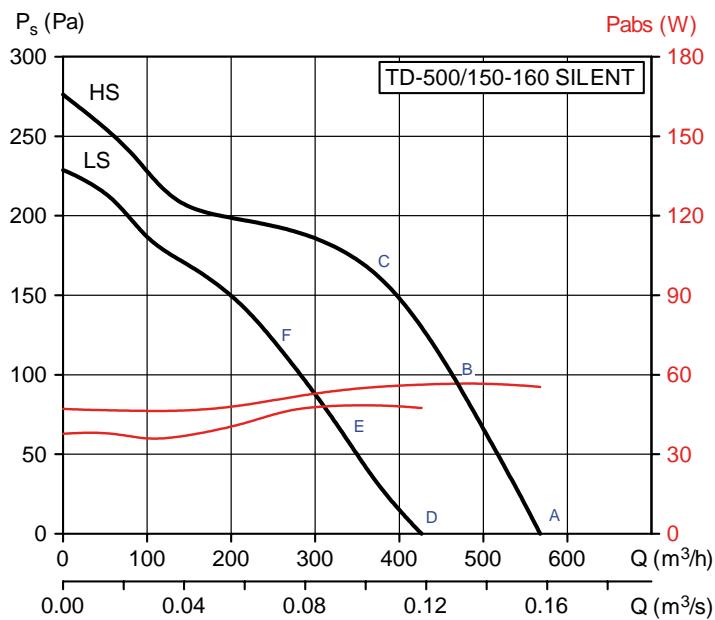

TD Silent 230V 50 Hz

Débit en ^3 / et ^3 /
- Pression statique en Pa
Air Sec normal à 20^ et 760 mm Hg
Essais réalisés en accord avec les Normes ISO 5801, AMCA 210-99 et BS 848 part 2:1985

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
HS	A	22	28	41	53	49	44	37	30	55	35
	B	22	27	39	51	49	42	37	30	54	33
	C	23	31	48	53	51	46	41	32	56	36
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	A	22	23	32	39	32	25	18	14	41	20
	B	22	22	30	37	36	23	18	14	40	20
	C	23	26	39	39	34	27	22	16	43	22
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	29	30	43	53	50	45	38	30	56	35
	B	25	27	40	50	47	40	36	29	52	32
	C	24	31	46	52	47	42	40	32	54	34

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	24	35	51	58	57	56	51	47	63	42
	B	25	33	48	56	55	54	46	42	60	40
	C	24	33	49	57	53	52	46	40	60	39
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	A	12	21	42	39	37	35	23	18	45	25
HS	B	13	19	39	37	35	33	18	13	43	22
	C	12	19	40	38	33	31	18	11	43	22
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	38	38	52	60	58	53	49	43	63	43
	B	35	35	53	58	57	50	44	38	62	41
	C	30	33	50	57	56	48	42	36	60	40

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	21	27	42	46	51	38	31	25	53	32
	E	22	29	40	46	53	39	34	26	54	34
	F	30	33	41	51	52	46	40	33	55	35
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	D	18	22	34	33	34	20	13	13	39	18
LS	E	19	24	32	33	36	21	16	14	39	19
	F	27	28	33	38	35	28	22	21	41	21
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	24	27	43	45	46	38	30	25	50	29
	E	23	29	40	45	47	35	32	26	50	29
	F	29	34	41	49	46	41	38	31	52	31

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	28	33	46	54	53	51	45	38	58	38
	E	25	31	41	50	48	44	37	30	53	33
	F	25	37	48	56	52	49	42	35	59	38
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	D	23	25	34	37	38	35	26	23	43	22
LS	E	20	23	29	33	33	28	18	15	38	17
	F	20	29	36	39	37	33	23	20	43	23
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	26	33	47	53	51	47	41	33	56	36
	E	25	31	44	50	48	41	33	27	53	33
	F	26	37	50	55	50	43	37	31	57	37

• Niveau de pression rayonné à 3 m, en champ libre, avec conduits rigides à l'aspiration et au soufflage.

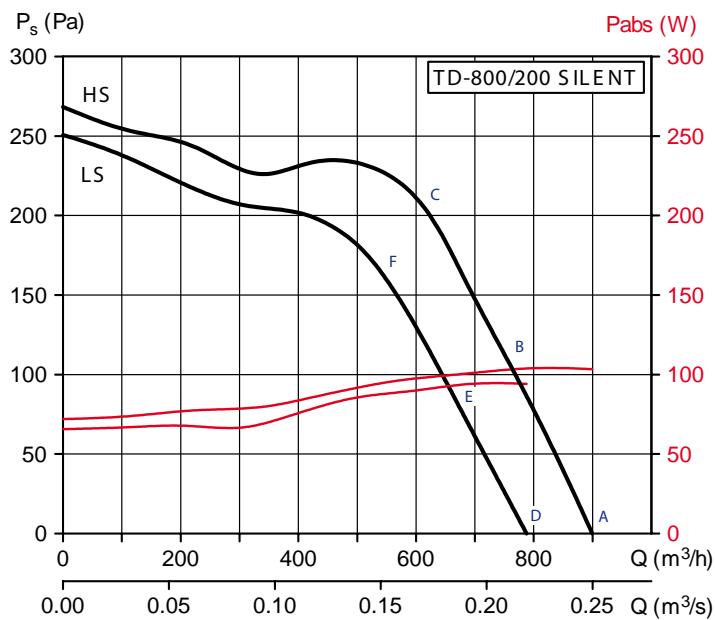

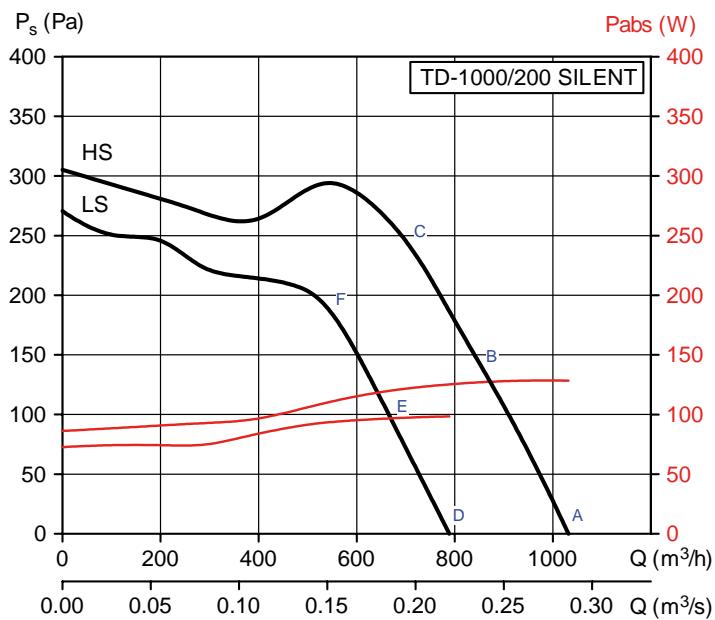

TD Silent 230V 50 Hz

Débit en ^3 / et ^3 /
- Pression statique en Pa
Air Sec normal à 20^ C et 760 mm Hg
- Essais réalisés en accord avec les Normes ISO 5801, AMCA 210-99 et BS 848 part 2:1985

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	27	40	48	57	61	61	57	50	66	45
	B	25	38	46	55	58	58	54	46	63	42
	C	23	38	47	57	59	58	53	48	64	43
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	A	12	31	29	35	37	36	24	18	42	21
HS	B	10	29	27	33	34	33	21	14	39	19
	C	8	29	28	35	35	33	20	16	40	19
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	49	50	51	59	62	62	59	51	67	47
	B	42	45	49	58	59	58	55	47	64	44
	C	36	42	50	58	59	57	54	47	64	43

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	28	43	49	58	62	65	61	53	68	48
	B	27	42	46	56	60	61	56	49	65	45
	C	25	42	47	58	61	61	56	50	66	45
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	A	14	35	32	36	39	39	27	19	44	24
HS	B	13	34	29	34	37	35	22	15	42	21
	C	11	34	30	36	38	35	22	16	42	22
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	A	50	50	52	59	65	65	61	54	70	49
	B	43	46	49	58	61	60	57	50	66	45
	C	35	44	51	59	60	59	56	50	65	45

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	25	37	48	55	61	57	53	46	64	43
	E	24	35	48	52	58	54	49	42	61	40
	F	29	38	51	58	58	55	50	45	63	42
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	D	12	26	30	34	38	33	21	15	41	20
LS	E	11	24	20	31	35	30	17	11	38	18
	F	16	27	33	37	35	31	18	14	41	20
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	45	47	52	56	59	58	54	46	64	43
	E	37	45	54	53	55	54	50	42	61	40
	F	31	44	54	57	56	53	50	43	62	41

	ASPIRATION	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	27	38	48	54	61	57	53	46	64	43
	E	23	37	49	52	59	54	49	42	61	41
	F	26	39	52	57	59	56	51	45	63	43
	RAYONNÉ	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA*
	D	14	29	32	33	40	33	21	14	42	22
LS	E	10	28	33	31	38	30	17	10	41	20
	F	13	30	36	36	38	32	19	13	42	22
	SOUFFLAGE	63	125	250	500	1.000	2.000	4.000	8.000	LwA	LpA
	D	44	45	53	55	59	58	54	46	64	43
	E	35	41	53	52	55	54	50	41	60	40
	F	28	40	54	58	57	54	50	44	62	42

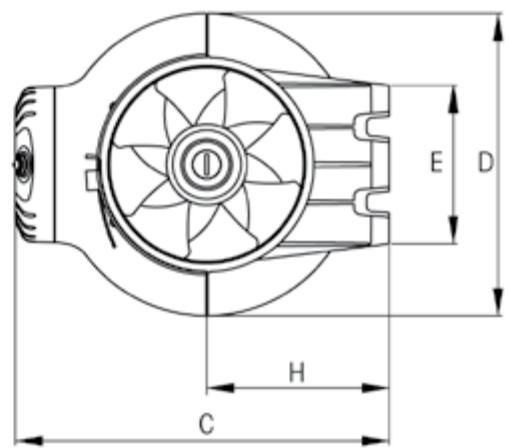

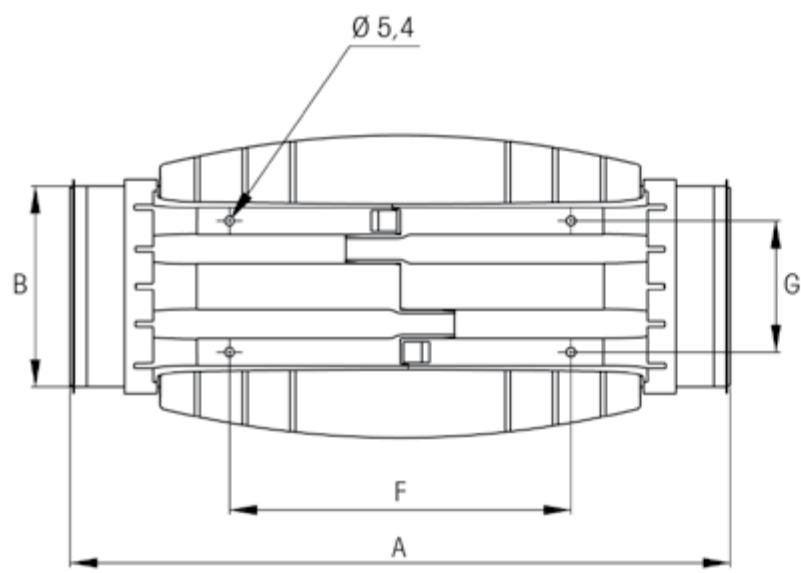

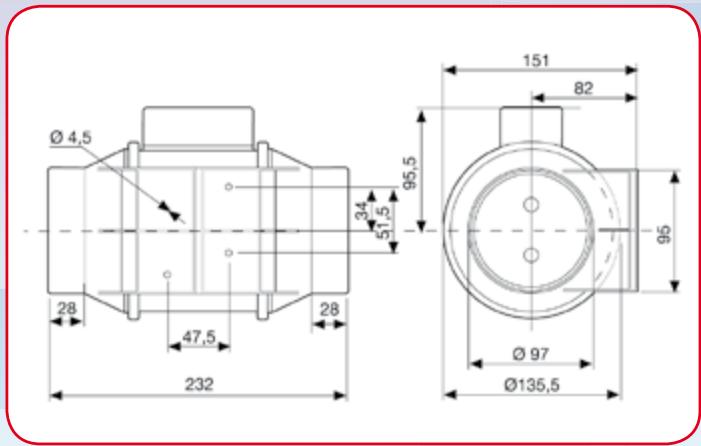

Dimensions (mm.)

TD-160/100 N Silent

	A	B Ø	C	D Ø	E	F	G	H
TD-250/100	575	97	252	204	100	250	83	121
TD-350/125	462	123	252	204	100	250	83	121
TD-500/150-160*	484	147	274	221	116	250	96	134
TD-800/200	568	198	327	264	145	340	129	164
TD-1000/200	568	198	327	264	145	340	129	164

*Un joint caoutchouc additionnel est fourni pour les installations avec des conduits en diamètre 160 mm.

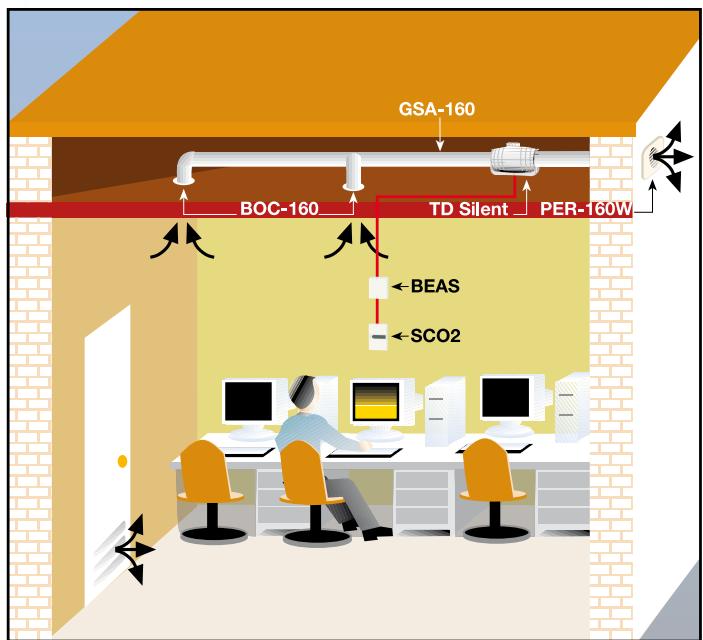

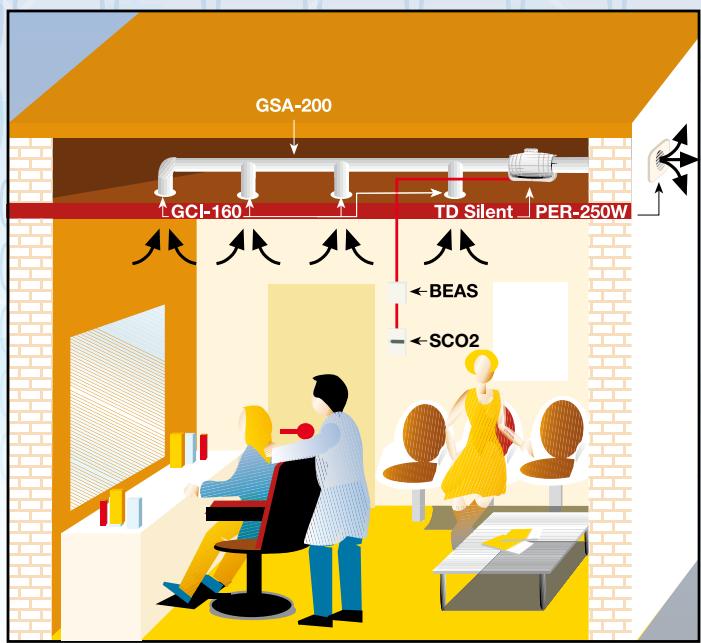

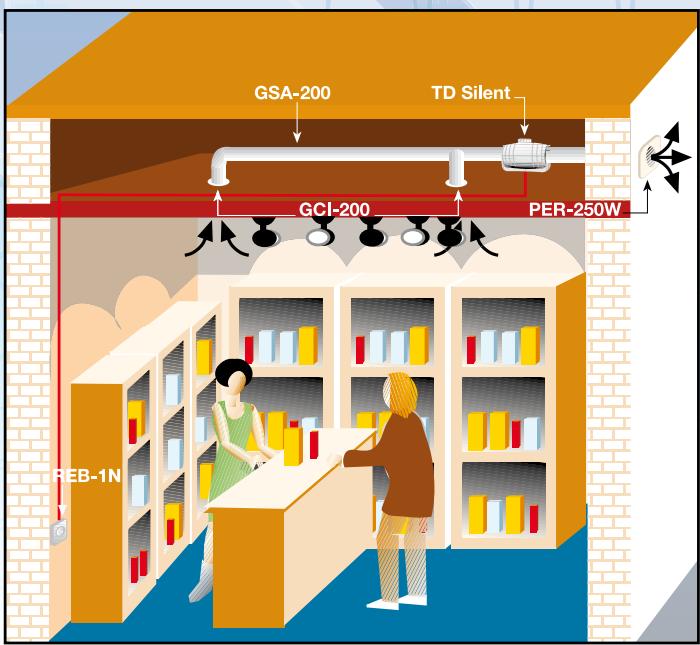

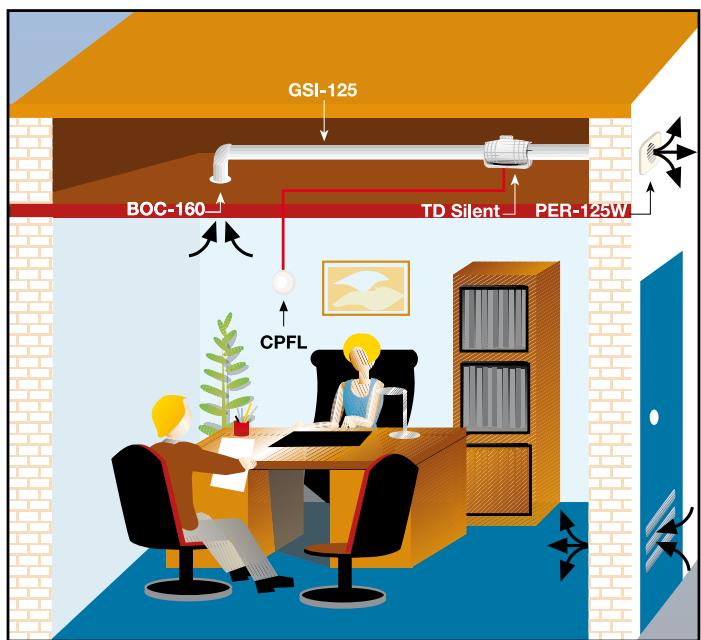

Exemples pratiques d'application de la gamme TD SILENT

La gamme TD SILENT, permet d'apporter des solutions à un grand nombre de problèmes de ventilation et est sur tout indiquée pour les locaux où les personnes sont presentses plusieurs heures, où le système de ventilation fonctionne aussi pendant plusieurs heures et pour lesquels le niveau sonore devient un élément essentiel du comfort.

Accessoires

Accessoires de montage

MCA

Clapet anti-retour à installer au refoulement des ventilateurs ce qui permet d'éviter les entrées d'odeurs, courants d'air et évite les pertes de chaleur lorsque le ventilateur est arrêté.

MAR

Bride pour conduits rectangulaires permettant de raccorder les apparciels à un conduit rectangulaire.

MRJ

Grille à placer aussi bien à l'aspiration qu'au refoulement de l'installation. Evite l'entrée de corps externes qui pourrait endommager le ventilateur.

MPC

Accessoire de mesure de pression à monter à l'aspiration des ventilateurs TD. Associé à une sonde de pression et au CONTROL ECOWATT, il entre dans les systèmes de ventilation à pression constante pour le contrôle des débits de ventilation de plusieurs locaux.

Accessoires électriques

REGUL 2

Commutateur 2 vitesses.

REB

Régulateurs électroniques monophasés

CONTROL ECOWATT

Elément de contrôle pour les systèmes de modulation des débits dans les installations de ventilation dans le tertiaire ou le résidentiel. Contrôle en continu de la vitesse des moteurs afin de s'adapter au besoin. Permet de réduire la consommation énergétique etMAINNER une ambiance bien ventilée.

VAPZ

Variateurs électroniques de tension pour ventilateurs monophasés 230V50Hz. Fonctionnent en position AUTO selon trois types d'entrées. Plage de variation de la tension entre 80V et 230V.

Accessoires

SC02-A

Sonde de CO_2 et de tempéra-ture d'ambiance

SC02-AD

Sonde de CO_2 et de tempé-rature d'ambiance avec affi-chage

SCHT-AD

Sonde de CO_2 , d'humidité relative et de température d'ambiance avec affichage

TDP-S / TDP-D

Sondes de pression. Adaptées pour contrôler la pression dans les systèmes de ventilation en pression constante. Permettent la lecture de la différence de pression entre deux points de fonctionnement et de la transformer en signal électrique apte pour les différents apparils de contrôle.

CPFL-S / CPFL-E

Capteurs de presence. Mesure sensible aux rayonnements infra-rouge liés à la chaleur émise par le corps en mouvement. Angle de détction de 360^

REMP

Registre motorisé proportionnel. Registre motorisé circulaire avec corps en acier galvanisé et motorisation commande par sonde de C02. Adapté à la régulation et la modulation des débits. Commandé par signal proportionnel 0-10V. Associé au boîtier d'adaptation de signal « BEAS», permet d'ajuster les position mini et maxi d'ouverture. S'utilise dans les systèmes de ventilation multizone type proportionnel.

Filiales
- Distributeurs
Usines
