Type de produit Ventilateur centrifuge de désenfumage (tourelle)
Marque UNELVENT
Modèle CTHB/T (série MAXTEMP)
Catégorie Ventilation
Homologation F400-120 (400°C/2h), CE
Alimentation Monophasé 230 V ou triphasé 400 V, 50 Hz
Puissance absorbée (max) De 90 W à 6800 W selon modèle
Débit d'air max De 1300 à 21000 m³/h selon modèle
Niveau sonore (pression à 6 m) De 42 à 75 dB(A) selon modèle
Poids De 17 kg à 226 kg selon modèle
Dimensions (type 225) Ø AH 561 mm, Ø AV 570 mm, BH 383 mm, BV 452 mm, ØC 435 mm
Matériaux Platine acier galvanisé, capot aluminium, roue centrifuge acier galvanisé
Moteur IP55, Classe F, auto-refroidi, vitesses variables (jusque taille 400)
Rejet Horizontal (CTHB) ou vertical (CTVB)
Accessoires disponibles Base acoustique, cadre de scellement, clapet anti-retour, bride, manchette souple, adaptation conduit circulaire
Utilisation principale Désenfumage pour ERP, IGH, VMC; ventilation industrielle; cuisines professionnelles; parkings
Entretien Nettoyage périodique des pales et du capot; vérifier l'état des fixations et du moteur
Sécurité Construction entièrement métallique, protection thermique intégrée
Réparabilité Pièces détachées disponibles (moteur, roue, accessoires)

FOIRE AUX QUESTIONS - CTHB/T UNELVENT

Quelle est la température maximale de fonctionnement ?
La série MAXTEMP est agréée F400-120, supportant une température de 400°C pendant 2 heures en condition de désenfumage.
Quels sont les débits d'air disponibles ?
Les débits varient de 1300 à 21000 m³/h selon le modèle et la vitesse du moteur (4, 6, 8, 4/8 ou 6/12 pôles).
Comment choisir l'accessoire de montage ?
Les accessoires sont codifiés par taille (ex: JAA-435 pour Ø 435 mm). Référez-vous au tableau des accessoires pour sélectionner la base acoustique, le cadre de scellement, etc.
Quel est le niveau sonore de l'appareil ?
Le niveau de pression sonore à 6 m varie de 42 à 75 dB(A) selon le modèle et le type de rejet (aspiration ou soufflage).
L'appareil peut-il être utilisé en continu ?
Oui, pour la ventilation générale, la température du flux d'air peut atteindre 120°C en continu.
Comment brancher l'alimentation électrique ?
Les modèles monophasés fonctionnent en 230V, les triphasés en 400V. Utilisez un variateur ou autotransformateur adapté selon le tableau de sélection des accessoires électriques.
Quels sont les matériaux de construction ?
La platine est en acier galvanisé, le capot en aluminium, et la roue centrifuge en tôle d'acier galvanisé. Le moteur est IP55 classe F.
Comment entretenir l'appareil ?
Nettoyez régulièrement les pales et le capot pour éviter l'accumulation de saletés. Vérifiez les fixations et l'état du moteur. Consultez la notice pour les intervalles.
Puis-je installer un clapet anti-retour ?
Oui, le clapet anti-retour (réf. JCA) se monte à l'aspiration de la tourelle avec la plaque d'adaptation JPA pour éviter les retours d'air lors de l'arrêt.
Que signifie la référence CTHB/T ?
CTHB pour rejet horizontal, CTHT pour triphasé horizontal, CTVB pour rejet vertical, CTVT pour triphasé vertical. La série MAXTEMP est conçue pour le désenfumage.

Questions des utilisateurs sur CTHB/T UNELVENT

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Ventilation au format PDF gratuitement ! Retrouvez votre notice CTHB/T - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CTHB/T de la marque UNELVENT.

MODE D'EMPLOI CTHB/T UNELVENT

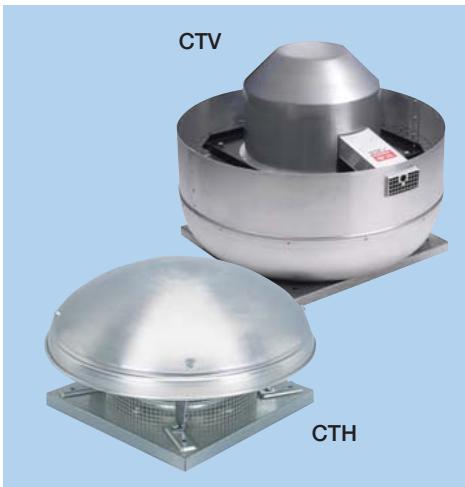

Série MAXTEMP CTHB/T et CTVB/T

UNELVENT CTHB/T - Série MAXTEMP CTHB/T et CTVB/T - 1

• Agréées F400-120 (400°C/2h)
- Température de flux d'air : 120°C en continu
- Marquage CE
- Construction entièrement métallique
• Faible niveau sonore
- Nombreux accessoires de mise en oeuvre

Gamme

• 16 modèles monophasés 230 V
• 42 modèles triphasés 400V
• Débits de 1300 à 21000 m3/h
- Moteurs 4, 6, 8, 4/8 ou 6/12 pôles

Applications

UNELVENT CTHB/T - Applications - 1
Cuisines

  • Ventilation générale,
    • Ventilation industrielle
    • Désenfumage pour ERP, IGH, VMC
  • Grandes cuisines professionnelles

UNELVENT CTHB/T - Applications - 2
ERP et IGH

UNELVENT CTHB/T - Applications - 3
Locaux tertiaire

UNELVENT CTHB/T - Applications - 4
Parkings

Caractéristiques générales

• Agréées F400-120 (400°C-2h)
• PV CE n° 0370-CPD-0347
- Platine en acier galvanisé
- Capot en aluminium
- Roue centrifuge à réaction en tôle d'acier galvanisé
- rejet horizontal (CTHB / CTHT) ou rejet vertical (CTVB/CTVT)
- Moteurs 230V ou 400 V - 50 Hz IP 55 Classe F
- Vitesses variables en tension jusqu'à la taille 400

UNELVENT CTHB/T - Caractéristiques générales - 1
CONTINU

UNELVENT CTHB/T - Caractéristiques générales - 2
Turbine à réaction

UNELVENT CTHB/T - Caractéristiques générales - 3
Moteur auto-refroidi version horizontale

UNELVENT CTHB/T - Caractéristiques générales - 4
Moteur auto-refroidi version verticale

Caractéristiques techniques - Rejet horizontal

RéférenceCodePuissance absorbée maxi (W)Intensité maximum (A)Débit maximum (m3/h)Niveau de pression sonore 2/3 Qmax (dB(A))Poids (kg)
230 V400 VAspiration (3m)Soufflage (6m)
Monophasé
CTHB/4-225200 7781700,90-2100524717
CTHB/4-250203 6262801,40-3100555028
CTHB/4-315200 7895902,70-4900595432
CTHB/4-400203 66511005,30-7000666142,5
CTHB/6-225200 862900,40-1400423617
CTHB/6-250203 6871000,57-2000454028
CTHB/6-315200 8011700,81-3200494332
CTHB/6-400203 7633501,60-4500565042,5
Triphasé
CTHT/4-225200 794170-0,502100524717
CTHT/4-250203 624300-0,803100555028
CTHT/4-315200 790620-1,504900595432
CTHT/4-400203 625920-1,807000666142,5
CTHT/4-450203 6922000-4,610200696467
CTHT/6-315200 802180-0,503200494332
CTHT/6-400203 767350-1,004500565042,5
CTHT/6-450203 783850-3,506900595467
CTHT/6-500200 9081400-4,30105006357104
CTHT/6-560203 6662400-5,30160006661118
CTHT/6-630203 7933700-8,3210007064156
CTHT/6-710200 4016800-13,8289007574217
CTHT/8-450204 362700-2,15000544967
CTHT/8-500204 007770-2,4075005550104
CTHT/8-560204 0081100-3,60115005853118
CTHT/8-630204 0091650-4,90150006257156
CTHT/8-710200 4022900-7,2217006867226
Triphasé 2 vitesses dahlander
CTHT/4/8-315204 162370/230-1,1/0,94900/240059/4454/3933
CTHT/4/8-400204 163560/260-1,3/1,07000/350066/5161/4644
CTHT/4/8-450204 1402400/600-6,1/2,510200/510069/5464/4969
CTHT/6/12-450204 164500/190-2/16300/340059/4454/3972
CTHT/6/12-500204 1651520/430-4,5/2,210000/500063/4857/42109
CTHT/6/12-560200 4032400/640-5,6/2,216000/700066/5161/46124
CTHT/6/12-630204 1664100/730-8,1/2,621000/1050070/5564/49161
CTHT/6/12-710200 4046700/850-14,1/5,428900/1500075/6074/59226

TOURELLES CENTRIFUGES F400-120 (400°C/2h) CE

Série MAXTEMP CTHB/T et CTVB/T

Caractéristiques techniques - Rejet vertical

RéférenceCodePuissance absorbée maxi (W)Intensité maximum (A)Débit maximum (m3/h)Niveau de pression sonore 2/3 Qmax (dB(A))Poids (kg)
230 V400 VAspiration (3m)Soufflage (6m)
Monophasé
CTVB/4-225200 8501300,71-1900494419,8
CTVB/4-250203 6272501,20-2800534835
CTVB/4-315200 8865702,70-4200565239
CTVB/4-400203 80211005,30-6250635850
CTVB/6-225200 861900,40-1300393319,8
CTVB/6-250203 7141000,57-1850423735
CTVB/6-315200 8841600,80-2800464139
CTVB/6-400203 8583401,60-4300534750
Triphasé
CTVT/4-225200 864180-0,471900494419,8
CTVT/4-250203 677300-0,802800534835
CTVT/4-315200 843400-1,404200565239
CTVT/4-400203 6601000-1,806250635850
CTVT/4-450203 7742100-4,309850666275
CTVT/6-315203 857160-0,442800464139
CTVT/6-400203 901350-1,004300534750
CTVT/6-450203 952800-3,505900555175
CTVT/6-500203 6761500-3,7095006054115
CTVT/6-560203 7682400-5,50130006358129
CTVT/6-630204 0033900-8,30195006762168
CTVT/6-710-7250-13,6252007472229
CTVT/8-450204 011700-1,504800514775
CTVT/8-500204 012770-2,4071005246115
CTVT/8-560204 0131100-3,30100005550129
CTVT/8-630204 1021650-4,90135005954168
CTVT/8-710-3160-7,10191006764238
Triphasé 2 vitesses dahlander
CTVT/4/8-315204 515370/230-1,1/0,94200/210056/4152/3640
CTVT/4/8-400204 516560/260-1,3/1,06250/320063/4858/4352
CTVT/4/8-450204 5172400/600-6,1/2,59850/450066/5162/4777
CTVT/6/12-450204 317500/190-2/15900/280055/4151/3680
CTVT/6/12-500204 2251520/430-4,5/2,29500/480060/4554/39134
CTVT/6/12-560200 4002400/640-5,6/2,213000/640063/4858/43134
CTVT/6/12-630204 1944100/730-8,1/2,619500/950067/5262/47173
CTVT/6/12-710-7300/435-14/5,425200/1270074/6072/57238

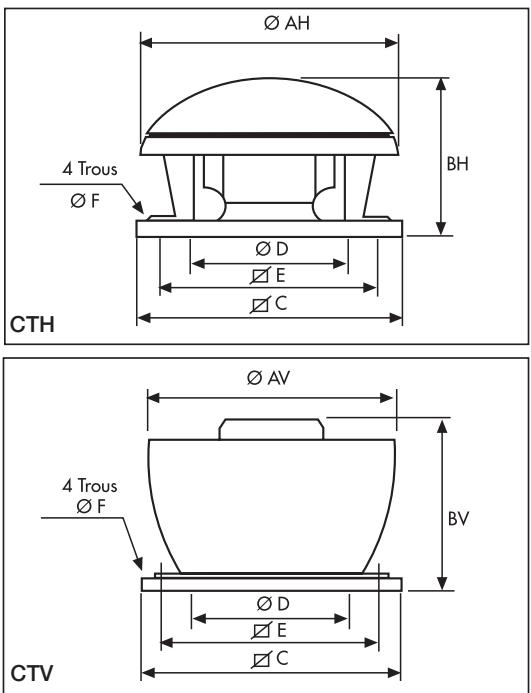

Dimensions (mm)
UNELVENT CTHB/T - Série MAXTEMP CTHB/T et CTVB/T - 1

Type∅ AH∅ AVBHBV∅C∅ D*∅ E∅ F
22556157038345243525033012
25076275042552256035545012
31576275046956456035545012
40085085053260863040053512
45096295071374171050059014
5001214121682483290563075014
5601214121687483290563075014
6301336132710291053110071084014
7101336148511271161110071084014

* diamètre nominal des accessoires

TOURELLES CENTRIFUGES F400-120 (400°C/2h) (€

Série MAXTEMP CTHB/T et CTVB/T

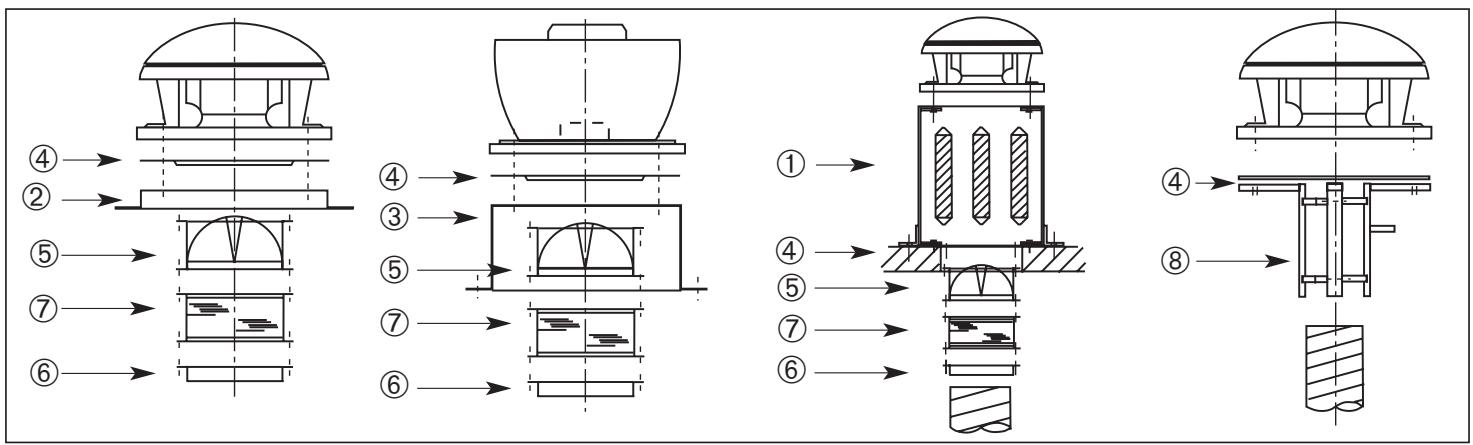

■ Accessoires, mise en oeuvre
UNELVENT CTHB/T - Série MAXTEMP CTHB/T et CTVB/T - 1

Type de Tourelle12345678
Base Support acoustiqueCadre de scellementBase support isoléePlaque d'adaptationClapet anti-retourBride de raccordementManchette soupleAdaptation conduits circulaires
225JAA-435JMS-435JBS-435JPA-435JCA-435JBR-435JAE-435JCC-435
250 315JAA-560JMS-560JBS-560JPA-560JCA-560JBR-560JAE-560JCC-560
400JAA-630JMS-630JBS-630JPA-630JCA-630JBR-630JAE-630JCC-630
450JAA-710JMS-710JBS-710JPA 710JCA-710JBR-710JAE-710
500 560JAA-905JMS-905JBS-905JPA-905JCA-905JBR-905JAE-905
630 710JAA-1100JMS-1100JBS-1100JPA-1100JCA-1100JBR-1100JAE-1100

Accessoires de montage

UNELVENT CTHB/T - Accessoires de montage - 1

① Base support acoustique JAA

  • Pour montage des tourelles et atténuation du niveau sonore vers l'intérieur du local.
  • A monter sur toiture horizontale.
  • Fourni avec joint d'étancheité et visserie.

UNELVENT CTHB/T - ① Base support acoustique JAA - 1

Atténuation en dB, par bande de fréquence

Type1252505001000200040008000
JAA-300151322231612
JAA-435171623251813
JAA-560281629322617
JAA-630281424271913
JAA-710281424281611
JAA-905271426301912
JAA-1100271627322013

Exemples d'installation de la base JAA

UNELVENT CTHB/T - ① Base support acoustique JAA - 2

Série MAXTEMP CTHB/T et CTVB/T

Accessoires de montage (suite)

UNELVENT CTHB/T - Accessoires de montage (suite) - 1

② Cadre de scellement JMS

  • Pour montage de la tourelle sur une souche maçonnée
  • Fourni avec joint d'étanchéité et visserie

UNELVENT CTHB/T - ② Cadre de scellement JMS - 1

  • Pour montage des tourelles quand aucune souche maçonnée n'est prévue
  • A monter sur toit horizontal
  • Isolation interne pour éviter la condensation
  • Fourni avec joint d'étanchéité et visserie

UNELVENT CTHB/T - ② Cadre de scellement JMS - 2

④ Plaque d'adaptation JPA

  • Utilisée pour le montage des accessoires (JCA, JBR, JAE) sur la tourelle
  • Elle permet de démonter la tourelle de son support sans qu'il soit nécessaire de démonter le conduit quand il est raccordé à la tourelle

UNELVENT CTHB/T - ④ Plaque d'adaptation JPA - 1

  • Evite toute circulation d'air quand la tourelle est arrêtée
  • A monter à l'aspiration de la tourelle avec la plaque d'adaptation JPA ou à fixer directement sur l'embase (rivets ou vis)
  • Perte de charge d'environ 30 Pa

UNELVENT CTHB/T - ④ Plaque d'adaptation JPA - 2

  • A utiliser quand le conduit circulaire est raccordé directement à la tourelle
  • A monter à l'aspiration de la tourelle avec la plaque d'adaptation JPA ou à fixer directement sur l'embase (rivets ou vis)

UNELVENT CTHB/T - ④ Plaque d'adaptation JPA - 3

  • Limite la transmissions de vibrations quand le conduit est raccordé directement à la tourelle
  • A monter à l'aspiration de la tourelle avec la plaque d'adaptation JPA ou à fixer directement sur l'embase (rivets ou vis)

UNELVENT CTHB/T - ④ Plaque d'adaptation JPA - 4

⑧ Adaptation pour conduits circulaires JCC

- Pour monter les tourelles 140 à 400 directement sur un conduit spiralé

UNELVENT CTHB/T - ⑧ Adaptation pour conduits circulaires JCC - 1Type JMS∅ A∅ B∅ CEF
3004702902455070
4356004203305070
5607255454505070
6307956155355070
7108756955905070
90510658857506070
1100126010808406070

UNELVENT CTHB/T - ⑧ Adaptation pour conduits circulaires JCC - 2

Série MAXTEMP CTHB/T et CTVB/T

Accessoires - Codification - Prix HT
UNELVENT CTHB/T - Série MAXTEMP CTHB/T et CTVB/T - 1

•① Base support acoustique

RéférenceCode
JAA-300964 167
JAA-435964 168
JAA-560964 169
JAA-630964 170
JAA-710964 171
JAA-905964 172
JAA-1100964 173

UNELVENT CTHB/T - Série MAXTEMP CTHB/T et CTVB/T - 2

• ② Cadre de scellement

RéférenceCode
JMS-300960 783
JMS-435960 792
JMS-560960 808
JMS-630963 628
JMS-710963 629
JMS-905963 630
JMS-1100963 631

UNELVENT CTHB/T - Série MAXTEMP CTHB/T et CTVB/T - 3

• ④ Plaque d'adaptation

RéférenceCode
JPA-300963 789
JPA-435963 770
JPA-560963 794
JPA-630963 761
JPA-710963 795
JPA-905963 758
JPA-1100963 836

UNELVENT CTHB/T - Série MAXTEMP CTHB/T et CTVB/T - 4

• ⑧ Adaptation conduits circulaires

RéférenceCode
JCC-300963 775
JCC-435963 786
JCC-560963 787
JCC-630963 773

TOURELLES CENTRIFUGES F400-120 (400°C/2h)

Série MAXTEMP CTHB/T et CTVB/T

Accessoires électriques - Tableau de sélection

TypeInter de proximitéVariateur * électroniqueAuto * transformateurCommande et protection moteur
rejet horizontalrejet verticalstandardCuisine contact auxiliaire
Monophasé
CTHB/4-225CTVB/4-225INTER PROX 16A/1VREB 2,5NREBA 3RMB 1,5DEMA 1
CTHB/4-250CTVB/4-250INTER PROX 16A/1VREB 2,5NREBA 3RMB 3,5DEMA 1,6
CTHB/4-315CTVB/4-315INTER PROX 16A/1VREB 5REBA 6RMB 3,5DEMA 4
CTHB/4-400CTVB/4-400INTER PROX 16A/1VREBA 6RMB 8DEMA 6
CTHB/6-225CTVB/6-225INTER PROX 16A/1VREB 1NREBA 3RMB 1,5DEMA 0,40
CTHB/6-250CTVB/6-250INTER PROX 16A/1VREB 1NREBA 3RMB 1,5DEMA 0,63
CTHB/6-315CTVB/6-315INTER PROX 16A/1VREB 1NREBA 3RMB 1,5DEMA 1
CTHB/6-400CTVB/6-400INTER PROX 16A/1VREB 2,5NREBA 3RMB 3,5DEMA 1,6
Triphasé
CTHT/4-225CTVT/4-225INTER PROX 16A/1VRMT 1,5DEMA 0,63
CTHT/4-250CTVT/4-250INTER PROX 16A/1VRMT 1,5DEMA 1
CTHT/4-315CTVT/4-315INTER PROX 16A/1VRMT 3,5DEMA 1,6
CTHT/4-400CTVT/4-400INTER PROX 16A/1VRMT 3,5DEMA 2,5
CTHT/4-450CTVT/4-450INTER PROX 16A/1VDEMA 6
CTHT/6-225CTVT/6-225INTER PROX 16A/1VRMT 1,5DEMA 0,25
CTHT/6-250CTVT/6-250INTER PROX 16A/1VRMT 1,5DEMA 0,63
CTHT/6-315CTVT/6-315INTER PROX 16A/1VRMT 1,5DEMA 0,63
CTHT/6-400CTVT/6-400INTER PROX 16A/1VRMT 1,5DEMA 1
CTHT/6-450CTVT/6-450INTER PROX 16A/1VDEMA 4
CTHT/6-500CTVT/6-500INTER PROX 16A/1VDEMA 6
CTHT/6-560CTVT/6-560INTER PROX 16A/1VDEMA 6
CTHT/6-630CTVT/6-630INTER PROX 16A/1VDEMA 9
CTHT/6-710CTVT/6-710INTER PROX 16A/1VDEMA 16
CTHT/8-450CTVT/8-450INTER PROX 16A/1VDEMA 2,5
CTHT/8-500CTVT/8-500INTER PROX 16A/1VDEMA 2,5
CTHT/8-560CTVT/8-560INTER PROX 16A/1VDEMA 4
CTHT/8-630CTVT/8-630INTER PROX 16A/1VDEMA 6
Triphasé 2 vitesses dahlander
CTHT/4/8-315CTVT/4/8-315INTER PROX 16A/2VDEMA 1/1,4 DH
CTHT/4/8-400CTVT/4/8-400INTER PROX 16A/2VDEMA 1/2,4 DH
CTHT/4/8-450CTVT/4/8-450INTER PROX 16A/2VDEMA 3,1/6,5 DH
CTHT/6/12-450CTVT/6/12-450INTER PROX 16A/2VDEMA 1/2,4 DH
CTHT/6/12-500CTVT/6/12-500INTER PROX 16A/2VDEMA 2,4/6,5 DH
CTHT/6/12-560CTVT/6/12-550INTER PROX 16A/2VDEMA 2,4/6,5 DH
CTHT/6/12-630CTVT/6/12-630INTER PROX 16A/2VDEMA 3,1/8,5 DH
CTHT/6/12-710CTVT/6/12-710INTER PROX 16A/2VDEMA 6,5/17 DH

* Variateur et autotransformateur équipés contact auxiliaire de commande électrovanne gaz

Accessoires électriques - Codification - Prix HT

  • Variateur monophasé
RéférenceCode
REB-1N704 149
REB 2,5N704 177
REBA 3708 708
REBA 6707 864

• Autotransformateur monophasé

RéférenceCode
RMB-1,5700 554
RMB-3,5700 555
RMB-8700 556
RMBA 4707 866

• Autotransformateur triphasé

RéférenceCode
RMT-1,5700 578
RMT-3,5700 558

• Commande moteur 1 vitesse

RéférenceCode
DEMA 0,25709 953
DEMA 0,40709 954
DEMA 0,63707 871
DEMA 1707 872
DEMA 1,6707 873
DEMA 2,5707 874
DEMA 4707 875
DEMA 6707 876
DEMA 9707 877

- Coffret de relayage

voir page 177

• Commande moteur 2 vitesses

RéférenceCode
DEMA 1/1,4 DH707 882
DEMA 1/1,8 DH707 883
DEMA 1/2,4 DH709 921
DEMA 2,4/6,5/DH707 886
DEMA 3,1/6,5 DH707 887
DEMA 3,1/8,5 DH709 948

- Variateur de fréquence

voir page 363

TOURELLES CENTRIFUGES F400-120 (400°C/2h)

Série MAXTEMP CTHB/T et CTVB/T

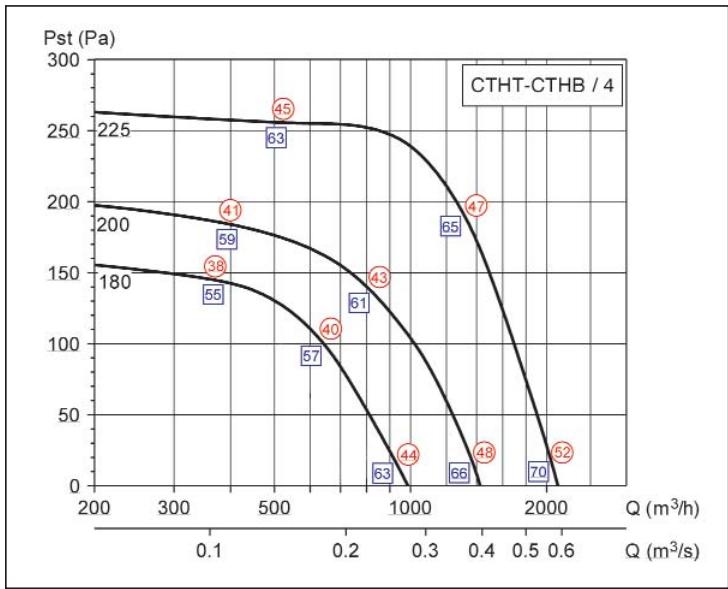

Courbes caractéristiques

  • Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa
    – Air sec normal à 20°C et 760 mmHg
    – Essais en accord avec BS 848, PART 1,
    AMCA 210-85 et ASHRAE 51-1985

Niveau de pression acoustique mesuré en champ libre hémisphérique :

  • sur une surface réfléchissante
  • le micro placé à 6 m de la source sonore. Aspiration raccordée
  • Lp en dB(A)

Niveau de puissance acoustique rayonnée dans le conduit amont; Lw en dB(A).

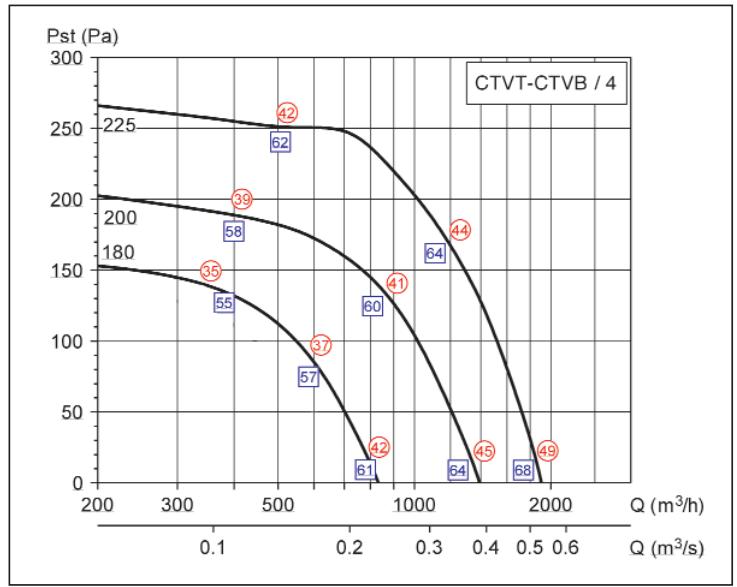

UNELVENT CTHB/T - Courbes caractéristiques - 1

line | Q (m³/h) | Pst (Pa) | Label | | -------- | -------- | ----- | | 0.1 | 180 | 180 | | 0.1 | 155 | 55 | | 0.1 | 159 | 38 | | 0.1 | 199 | 41 | | 0.1 | 259 | 45 | | 0.2 | 120 | 57 | | 0.2 | 110 | 40 | | 0.2 | 150 | 43 | | 0.2 | 155 | 61 | | 0.3 | 63 | 63 | | 0.3 | 66 | 48 | | 0.3 | 65 | 47 | | 0.4 | 70 | 52 | | 0.4 | 70 | 48 | | 0.4 | 70 | 47 | | 0.6 | - | - |

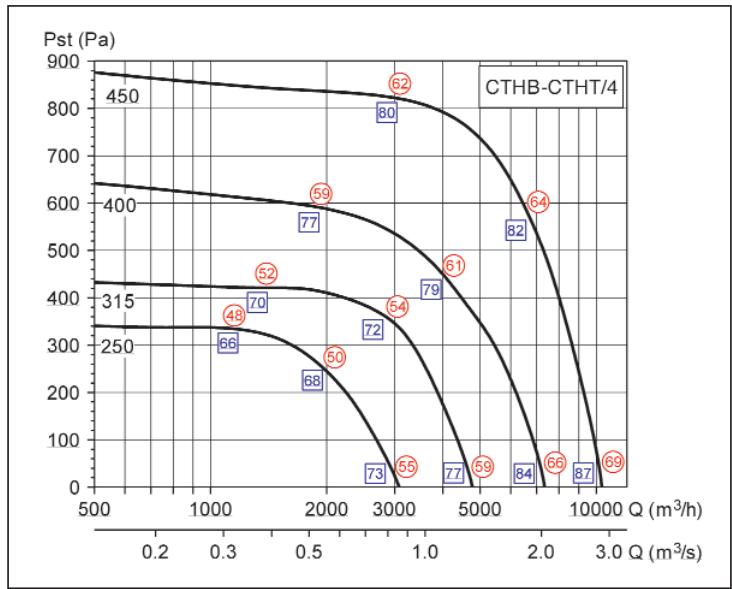

UNELVENT CTHB/T - Courbes caractéristiques - 2

line | Q (m³/h) | Pst (Pa) | | -------- | -------- | | 500 | 450 | | 1000 | 400 | | 2000 | 377 | | 3000 | 348 | | 4000 | 315 | | 5000 | 288 | | 6000 | 252 | | 7000 | 225 | | 8000 | 200 | | 9000 | 173 | | 10000 | 155 | | 15000 | 138 | | 20000 | 122 | | 25000 | 115 | | 30000 | 110 | | 35000 | 115 | | 40000 | 138 | | 45000 | 168 | | 50000 | 198 | | 60000 | 238 | | 70000 | 288 | | 80000 | 348 | | 90000 | 418 | | 100000 | 498 |

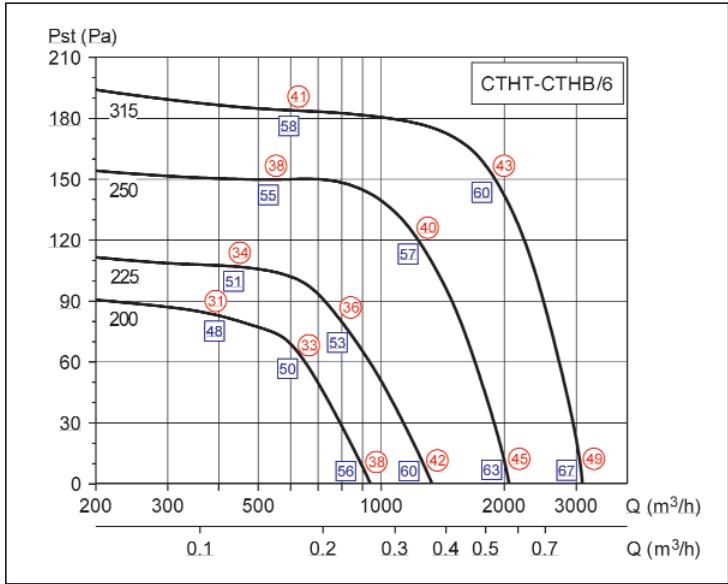

UNELVENT CTHB/T - Courbes caractéristiques - 3

line | Q (m³/h) | Pst (Pa) | Label | | -------- | -------- | ----- | | 0.1 | 90 | 200 | | 0.1 | 88 | 225 | | 0.1 | 87 | 250 | | 0.1 | 86 | 285 | | 0.1 | 85 | 31 | | 0.1 | 84 | 34 | | 0.1 | 83 | 38 | | 0.1 | 82 | 41 | | 0.1 | 81 | 45 | | 0.1 | 80 | 49 | | 0.2 | 60 | 31 | | 0.2 | 58 | 34 | | 0.2 | 55 | 38 | | 0.2 | 53 | 40 | | 0.2 | 52 | 43 | | 0.2 | 51 | 45 | | 0.2 | 50 | 49 | | 0.3 | 30 | 33 | | 0.3 | 28 | 36 | | 0.3 | 26 | 40 | | 0.3 | 24 | 43 | | 0.3 | 22 | 45 | | 0.3 | 20 | 49 | | 0.4 | 10 | 38 | | 0.4 | 8 | 42 | | 0.4 | 6 | 45 | | 0.4 | 4 | 49 | | 0.5 | - | 56 | | 0.5 | - | 60 | | 0.5 | - | 63 | | 0.5 | - | 67 | | 0.5 | - | 69 | | 0.5 | - | 71 | | 1.0 | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | -2.0 | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | -1.0 | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | - | - | - | | -1.0 | - | - | | - | - | - |

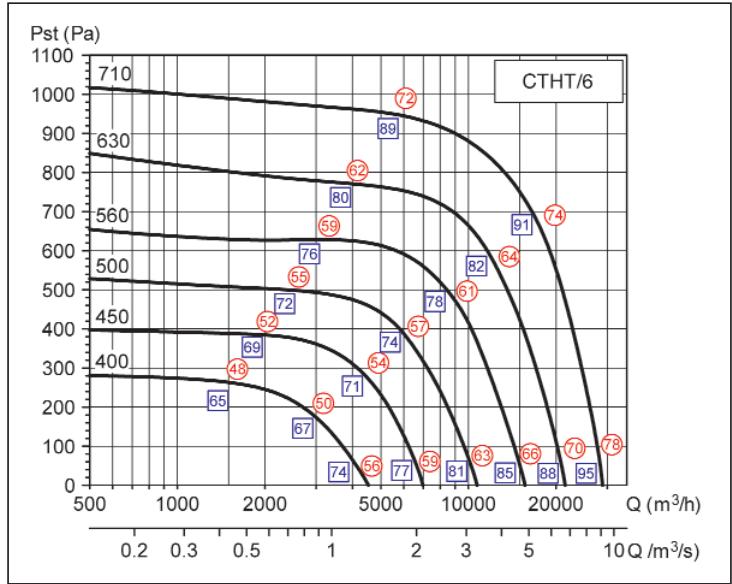

UNELVENT CTHB/T - Courbes caractéristiques - 4

UNELVENT CTHB/T - Courbes caractéristiques - 5

Série MAXTEMP CTHB/T et CTVB/T

Courbes caractéristiques

  • Q = Débit en m³/h et m³/s - Pst = Pression statique en Pa
    – Air sec normal à 20°C et 760 mmHg
  • Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985

Niveau de pression acoustique mesuré en champ libre hémisphérique :

  • sur une surface réfléchissante
  • le micro placé à 6 m de la source sonore. Aspiration raccordée
  • Lp en dB(A)

Niveau de puissance acoustique rayonnée dans le conduit amont; Lw en dB(A).

UNELVENT CTHB/T - Courbes caractéristiques - 1

line | Q (m³/h) | Pst (Pa) | | -------- | -------- | | 0.1 | 180 | | 0.1 | 155 | | 0.1 | 135 | | 0.1 | 125 | | 0.1 | 115 | | 0.1 | 105 | | 0.1 | 95 | | 0.1 | 85 | | 0.1 | 75 | | 0.1 | 65 | | 0.1 | 55 | | 0.1 | 45 | | 0.1 | 35 | | 0.1 | 25 | | 0.2 | 61 | | 0.2 | 42 | | 0.2 | 37 | | 0.2 | 30 | | 0.2 | 25 | | 0.2 | 20 | | 0.2 | 15 | | 0.2 | 10 | | 0.2 | 5 | | 0.3 | 64 | | 0.3 | 44 | | 0.3 | 37 | | 0.3 | 30 | | 0.3 | 25 | | 0.3 | 20 | | 0.3 | 15 | | 0.3 | 10 | | 0.3 | 5 | | 0.4 | 68 | | 0.4 | 45 | | 0.4 | 37 | | 0.4 | 30 | | 0.4 | 25 | | 0.4 | 20 | | 0.4 | 15 | | 0.4 | 10 | | 0.4 | 5 | | 0.5 | 68 | | 0.5 | 45 | | 0.5 | 37 | | 0.5 | 30 | | 0.5 | 25 | | 0.5 | 20 | | 0.5 | 15 | | 0.5 | 10 | | 0.5 | 5 | | 0.6 | 68 | | 0.6 | 45 | | 0.6 | 37 | | 0.6 | 30 | | 0.6 | 25 | | 0.6 | 20 | | 0.6 | 15 | | 0.6 | 10 | | 0.6 | 5 |

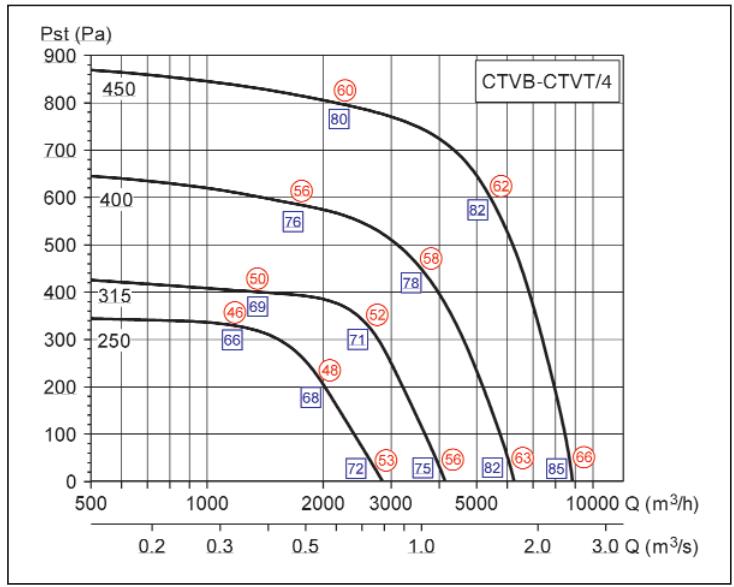

UNELVENT CTHB/T - Courbes caractéristiques - 2

line | Q (m³/h) | Pst (Pa) | | -------- | -------- | | 500 | 450 | | 1000 | 400 | | 2000 | 315 | | 3000 | 250 | | 4000 | 250 | | 5000 | 250 | | 6000 | 250 | | 7000 | 250 | | 8000 | 250 | | 9000 | 250 | | 10000 | 250 | | 1500 | 315 | | 2000 | 315 | | 3000 | 315 | | 4000 | 315 | | 5000 | 315 | | 6000 | 315 | | 7000 | 315 | | 8000 | 315 | | 9000 | 315 | | 1500 | 46 | | 2000 | 46 | | 3000 | 46 | | 4000 | 46 | | 5000 | 46 | | 6000 | 46 | | 7000 | 46 | | 8000 | 46 | | 9000 | 46 | | 1500 | 69 | | 2000 | 69 | | 3000 | 69 | | 4000 | 69 | | 5000 | 69 | | 6000 | 69 | | 7000 | 69 | | 8000 | 69 | | 9000 | 69 | | 1500 | 76 | | 2000 | 76 | | 3000 | 76 | | 4000 | 76 | | 5000 | 76 | | 6000 | 76 | | 7000 | 76 | | 8000 | 76 | | 9000 | 76 | | 1500 | 82 | | 2000 | 82 | | 3000 | 82 | | 4000 | 82 | | 5000 | 82 | | 6000 | 82 | | 7000 | 82 | | 8000 | 82 | | 9000 | 82 | | 1500 | 85 | | 2000 | 85 | | 3000 | 85 | | 4000 | 85 | | 5000 | 85 | | 6000 | 85 | | 7000 | 85 | | 8000 | 85 | | 9000 | 85 | | 1500 | 86 | | 2000 | 86 | | 3000 | 86 | | 4000 | 86 | | 5000 | 86 | | 6000 | 86 | | 7000 | 86 | | 8000 | 86 | | 9000 | 86 |

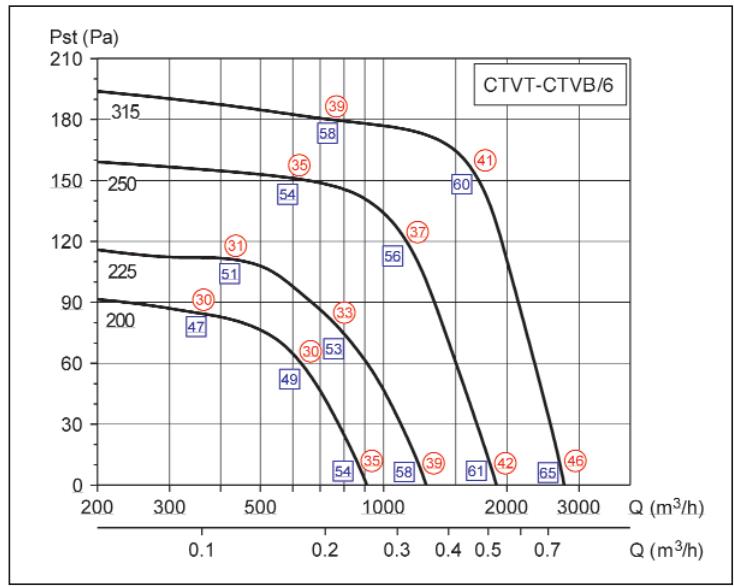

UNELVENT CTHB/T - Courbes caractéristiques - 3

line | Q (m³/h) | Pst (Pa) | Label | | -------- | -------- | ----- | | 200 | 190 | 315 | | 200 | 160 | 250 | | 200 | 110 | 225 | | 200 | 90 | 200 | | 300 | 180 | 31 | | 300 | 150 | 35 | | 300 | 110 | 30 | | 300 | 90 | 25 | | 400 | 170 | 54 | | 400 | 140 | 30 | | 400 | 100 | 25 | | 400 | 80 | 20 | | 500 | 160 | 53 | | 500 | 130 | 33 | | 500 | 100 | 25 | | 500 | 80 | 20 | | 600 | 150 | 56 | | 600 | 120 | 37 | | 600 | 90 | 30 | | 600 | 70 | 25 | | 700 | 140 | 61 | | 700 | 110 | 42 | | 700 | 90 | 35 | | 700 | 70 | 30 | | 800 | 130 | 58 | | 800 | 110 | 49 | | 800 | 90 | 42 | | 800 | 70 | 35 | | 900 | 120 | 65 | | 900 | 110 | 46 | | 900 | 90 | — | | 900 | 70 | — | | 1000 | — | — | | 1000 | — | — | | 1000 | — | — | | 1000 | — | — | | 1100 | — | — | | 1100 | — | — | | 1100 | — | — | | 1100 | — | — | | 1200 | — | — | | 1200 | — | — | | 1200 | — | — | | 1200 | — | — | | 1300 | — | — | | 1300 | — | — | | 1300 | — | — | | 1300 | — | — | | 1400 | — | — | | 1400 | — | — | | 1400 | — | — | | 1400 | — | — | | 1500 | — | — | | 1500 | — | — | | 1500 | — | — | | 1500 | — | — | | 1600 | — | — | | 1600 | — | — | | 1600 | — | — | | 1600 | — | — | | 1700 | — | — | | 1700 | — | — | | 1700 | — | — | | 1700 | — | — | | 1800 | — | — | | 1800 | — | — | | 1800 | — | — | | 1800 | — | — | | 1900 | — | — | | 1900 | — | — | | 1900 | — | — | | 1900 | — | — | | 2000 | — | — | | 255 | — | — | | 355 | — | — | | 455 | — | — | | 555 | — | — | | 655 | — | — | | 755 | — | — | | - | - | - | The data is already in CSV format: 'Q (m³/h)' and 'Pst (Pa)' are not available for all data points. The numbers inside the data points are explicitly provided in the code.

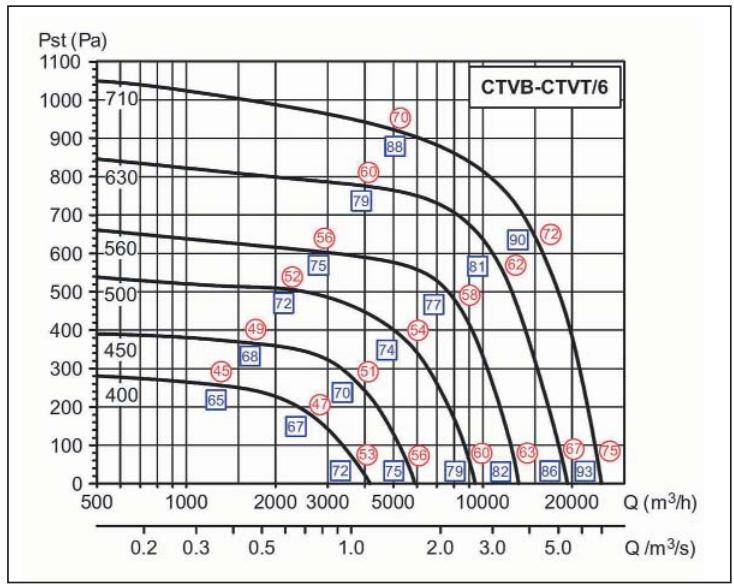

UNELVENT CTHB/T - Courbes caractéristiques - 4

line | Q (m³/h) | Pst (Pa) | Label | | -------- | -------- | ----- | | 500 | 1100 | | | 1000 | 1000 | | | 2000 | 900 | | | 3000 | 800 | | | 4000 | 700 | | | 5000 | 600 | | | 6000 | 500 | | | 7000 | 400 | | | 8000 | 300 | | | 9000 | 200 | | | 10000 | 100 | | | 20000 | 50 | | | 30000 | 25 | | | 40000 | 15 | | | 5000 | 10 | | | 6000 | 5 | | | 7000 | 2 | | | 8000 | 1 | | | 9000 | 1 | | | 10000 | 1 | | | 20000 | 1 | | | 30000 | 1 | | | 40000 | 1 | | | 5000 | 1 | | | 6000 | 1 | | | 7000 | 1 | | | 8000 | 1 | | | 9000 | 1 | | | 10000 | 1 | | | 20000 | 1 | | | 30000 | 1 | | | 40000 | 1 | | | 500 | 1 | | | 633 | 1 | | | 717 | 1 | | | 837 | 1 | | | 937 | 1 | | | 157 | 1 | | | 257 | 1 | | | 357 | 1 | | | 457 | 1 | | | 557 | 1 | | | 657 | 1 | | | 757 | 1 | | | 857 | 1 | | | 957 | 1 | | | 157 | 1 | | | 257 | 1 | | | 357 | 1 | | | 457 | 1 | | | 557 | 1 | | | 657 | 1 | | | 757 | 1 | |

UNELVENT CTHB/T - Courbes caractéristiques - 5

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : UNELVENT

Modèle : CTHB/T

Catégorie : Ventilation
