Intitulé	Description
Type de produit	Ventilateur de récupération de chaleur mural
Caractéristiques techniques principales	Récupération de chaleur, ventilation, fonctionnement silencieux
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Dimensions : 600 x 300 x 200 mm
Poids	Environ 15 kg
Compatibilités	Compatible avec les systèmes de ventilation standard
Puissance	Max 200 W
Fonctions principales	Récupération de chaleur, amélioration de la qualité de l'air intérieur
Entretien et nettoyage	Filtres à nettoyer tous les 6 mois, vérification annuelle du système
Pièces détachées et réparabilité	Disponibilité des pièces détachées, réparabilité facile
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales utiles	Installation recommandée par un professionnel, garantie de 2 ans

FOIRE AUX QUESTIONS - CAD HRMURAL ET CAD RHRM UNELVENT

Comment installer le système UNELVENT CAD HRMURAL ?

Pour installer le système UNELVENT CAD HRMURAL, suivez le manuel d'installation fourni. Assurez-vous que toutes les pièces sont présentes et respectez les instructions de montage étape par étape.

Comment puis-je régler la température sur le UNELVENT CAD RHRM ?

Pour régler la température, utilisez le panneau de contrôle situé sur l'appareil. Appuyez sur le bouton de réglage de la température et utilisez les flèches pour sélectionner la température souhaitée.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord que l'appareil est alimenté et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente pour assistance.

Comment nettoyer le filtre du UNELVENT CAD HRMURAL ?

Pour nettoyer le filtre, retirez-le de l'appareil et rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le réinstaller.

Que signifie le voyant rouge qui clignote sur mon appareil ?

Un voyant rouge clignotant indique généralement un problème de surchauffe. Éteignez l'appareil et laissez-le refroidir avant de le redémarrer. Si le problème persiste, consultez le manuel ou contactez le support technique.

Est-ce que le UNELVENT CAD RHRM nécessite un entretien régulier ?

Oui, il est recommandé de vérifier et de nettoyer régulièrement les filtres et de s'assurer que les conduits d'air ne sont pas obstrués pour garantir un fonctionnement optimal.

Puis-je utiliser le UNELVENT CAD HRMURAL en mode chauffage l'hiver ?

Oui, le UNELVENT CAD HRMURAL est conçu pour fonctionner en mode chauffage pendant l'hiver. Assurez-vous de régler le mode approprié sur le panneau de contrôle.

Comment puis-je contacter le service client pour des réparations ?

Vous pouvez contacter le service client par téléphone ou par e-mail. Les coordonnées sont disponibles dans le manuel d'utilisation ou sur notre site web.

Le UNELVENT CAD RHRM est-il économe en énergie ?

Oui, le UNELVENT CAD RHRM est conçu pour être économe en énergie, avec une efficacité énergétique élevée qui peut vous aider à réduire vos factures d'électricité.

Où puis-je trouver des pièces de rechange pour mon appareil ?

Les pièces de rechange peuvent être commandées auprès de notre service client ou sur notre site web dédié aux pièces détachées.

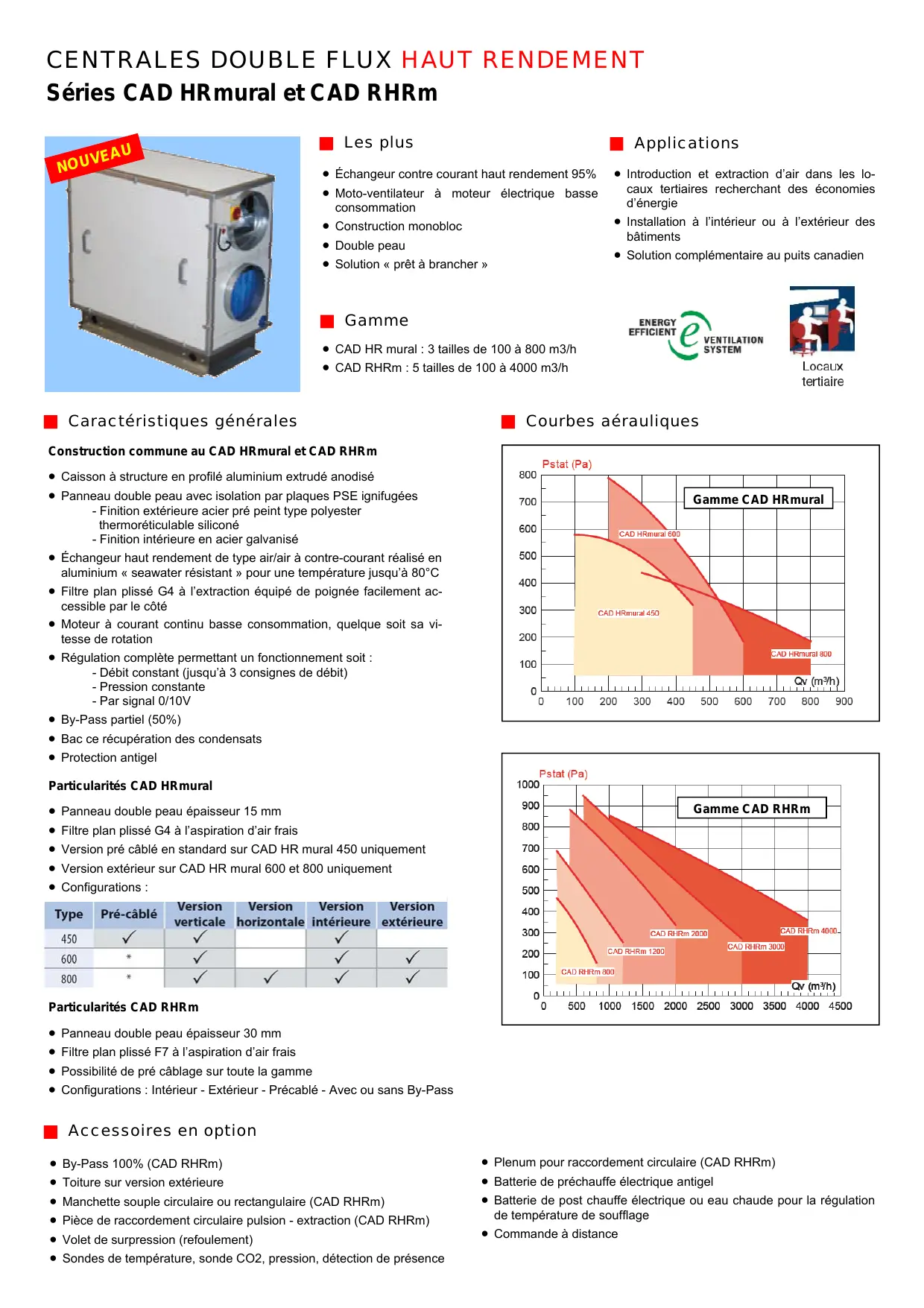

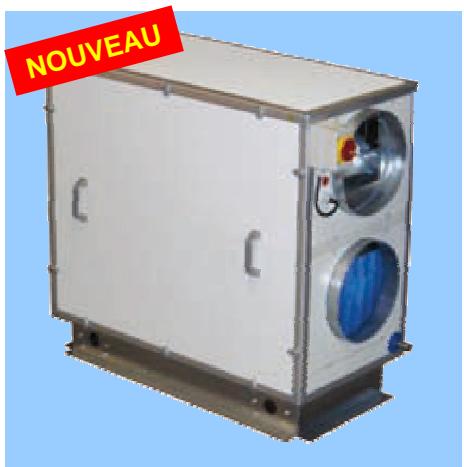

MODE D'EMPLOI CAD HRMURAL ET CAD RHRM UNELVENT

Les plus

• Échangeur à contre-courant à haut rendement de 95 %
• Moto-ventilateur à moteur électrique basse consommation
• Construction monobloc double peau.
• Solution « prêt à brancher »

Gamme

CAD HR mural : 3 tailles de 100 à 800 m³/h. CAD RHRm : 5 tailles de 100 à 4000 m³/h.

Applications

• Introduction et extraction d'air dans les locaux tertiaires recherchant des économies d'énergie.
• Installation à l'intérieur ou à l'extérieur des bâtiments.
• Solution complémentaire au puits canadien.

Locaux tertiaires

Construction commune au CAD HRmural et CAD RHRm

• Caisson à structure en profilé aluminium extrudé anodisé.
• Panneau double peau avec isolation par plaques PSE ignifugées
• Finition extérieure en acier prépeint de type polyester thermoréticulable silicone.
• Finition inté
• Échangeur haut rendement de type air/air à contre-courant réalisé en aluminium « seawater résistant » pour une température jusqu'à 80°C
• Filtre plan plissé G4 à l'extraction, équipé d'une poignée facilement accessible par le côté.
• Moteur à courant continu à basse consommation, quelle que soit sa vitesse de rotation.
• Régulation complète permettant un fonctionnement soit :
• Débit constant (jusqu'à 3 consignes de débit)
• Pression constante
• Par signal 0/10V
• By-Pass partiel (50%)
• Bac de récupération des condensats
• Protection antigel

Particularités CAD HRmural

• Panneau double peau, épaisseur 15 mm.
• Filtre plan plissé G4 à l'aspiration d'air frais
• Version pré-câblée en standard sur CAD HR mural 450 uniquement
• Version extérieure sur CAD HR mural 600 et 800 uniquement.
• Configurations :

Type	Pré-câblé	Version verticale	Version horizontale	Version interieure	Version extérieure
450	✓	✓		✓
600	*	✓		✓	✓
800	*	✓	✓	✓	✓

Particularités CAD RHRm

• Panneau double peau, épaisseur 30 mm.
• Filtre plan plissé F7 à l'aspiration d'air frais.
• Possibilité de pré-câblage sur toute la gamme.
• Configurations : Intérieur - Extérieur - Précâblé - Avec ou sans By-Pass

Accessoires en option

• By-Pass 100% (CAD RHRm) pour toiture sur version extérieure
• Manchette souple circulaire ou rectangulaire (CAD RHRm)
• Pièce de raccordement circulaire pulsion - extraction (CAD RHRm)
• Volet de surpression (refoulement)
• Sondes de température, sonde CO2, pression, détection de présence

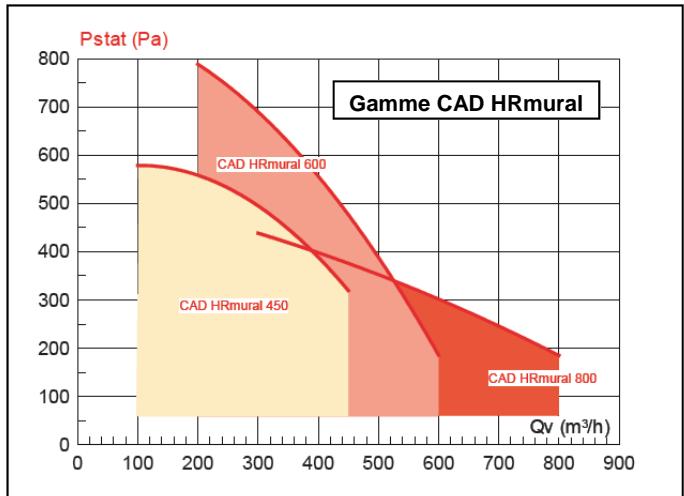

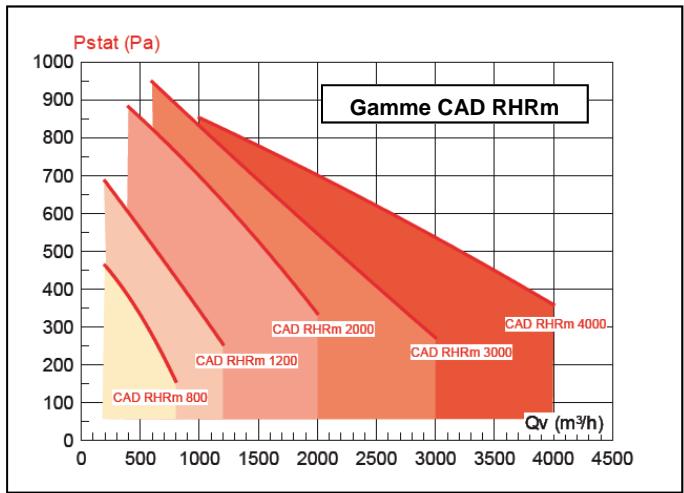

Courbes aérauliques

• Plenum pour raccordement circulaire (CAD RHRm)
• Batterie de préchauffe électrique antigel
• Batterie de post-chauffe électrique ou eau chaude pour la régulation de température de soufflage. Commande à distance.

En hiver :

• L'air extrait traverse l'échangeur à contre-courant et cède la majeure partie de sa chaleur à l'air neuf insufflé. Économie d'énergie.
• Pas ou peu besoin de batterie de post-chauffage.

Exen

• RHRm 1200 Débit 1000 m³/h - Air neuf extérieur : T° = -10°C, HR = 90% - Air de reprise : T° = 22°C, HR = 50%
• Température de soufflage : 19.1 °C ; HR : 10.6 %

Rendement = 91 % - Puissance récupérée = 9,8 kW

• Dans le cas de locaux climatisés, l'air extrait plus frais traverse l'échangeur et refroidit l'air neuf insufflé.

• Le By-Pass permet de court-circuiter partiellement (50 %) ou totalement (100 %) l'échangeur pour réduire l'échange thermique.
• Il s'utilise lorsque l'on souhaite diminuer la température ambia basse.
• la nuit par exemple, on parle de free cooling.

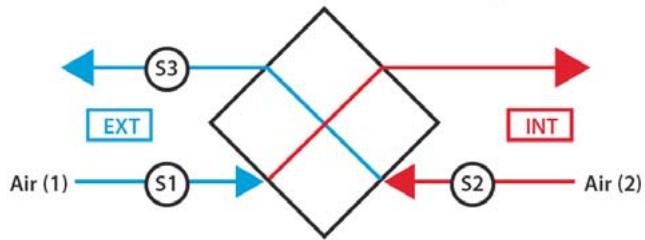

Fonctionnement du by-pass et antigel

Air (1) = air frais (extérieur vers intérieur). Air (2) = air extrait (intérieur vers extérieur).

By-pass :

• Ouverture du By-Pass si :
• T° Ext (S1) < T° Int (S2) et T° Ext (S1) > 15°C et T° Int (S2) > 22°C. Fermeture du By-Pass si :
• T° Ext (S1) > T° Int (S2) et T° Ext (S1) < 14°C

Protection antigel de l'échangeur (sans batterie antigel)

Si la température extérieure (S3) est supérieure à +5 °C : fonctionnement normal. Si la température extérieure (S3) est comprise entre +1 °C et +5 °C : - Mode Débit constant (CA) ou Proportionnel signal 0-10 V (LS). Le débit de pulsion varie entre 100 % et 33 % du débit de consigne.

• Mode Pression constante calculée (CPf) ou Pression constante mesurée par sonde (CPs). La pression varie entre 100% et 50% de la pression de consigne.

Si la température extérieure (S3) est inférieure à +1°C

• La ventilation de pulsion est arrêtée tant que la température extérieure (S3) ne redevient pas supérieure à 1°C.

Fonctionnement de la batterie de post-chauffe électrique (option)

• Batterie de post chauffe électrique dont la puissance est régulée afin de maintainir une consigne de température d'air de pulsion. La régulation automatique se compose de :
• un régulateur avec affichage
• un relais statique pour la modulation de la puissance de chauffe et de son refroidisseur
• d'une sonde de température à monter dans la gaine de pulsion. La régulation ne permet l'enclenchement de la batterie électrique que si le(s) ventilateur(s) de pulsion tourne(nt).
• Lors de l'arrêt de la ventilation, l'alimentation est coupée via son régulateur, les ventilateurs continuant de fonctionner durant le temps de post-ventilation permettant le refroidissement des résistances avant arrêt total. L'ensemble est livré entièrement monté, câblé et testé en usine.

Fonctionnement des ventilateurs

• Le boîtier de contrôle permet la configuration de 4 modes de fonctionnement.
• Dans tous les modes de fonctionnement, le (ou les) ventilateur(s) de pulsion fonctionne(nt) dans le mode choisi et sur base de la consigne. Le fonctionnement du (ou des) ventilateur(s) d'extraction est un pourcentage du débit du ventilateur de pulsion (généralement 100%).

Mode débit constant (CA)

• L'installateur définit 3 consignes de débits constant .

Mode signal 0-10V (LS) - La valeur de consigne de débit est fonction d'un signal 0-10V. L'installateur définit les 4 valeur : Vmin, Vmax, m³/h ≈ Vmin et m³/h ≈ Vmax (voir schéma ci-dessous).

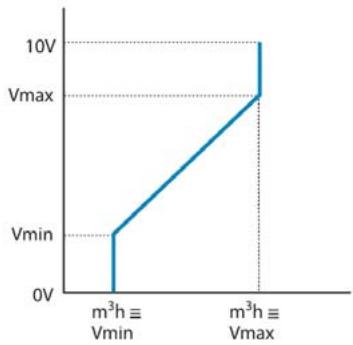

Principe de fonctionnement mode 0-10V (LS)

Mode P (CPf)

• per une valeur de p , mesurée sans capteur.

Mode Pression constante par sonde (CPs) - per une valeur de pression constante mesurée par une sonde externe.

Fonctionnement de la protection antigel via la batterie de préchauffe (option)

• Batterie de préchauffe électrique dont la puissance est régulée afin d'assurer la fonction de protection antigel du récupérateur.
• Système régulé automatiquement afin de maintenir constante la
• un régulateur avec affichage
• un relais statique pour la modulation de la puissance de chauffe et de son refroidissement
• une sonde de température

La régulation ne permet l'enclenchement de la batterie électrique que si le(s) ventilateur(s) de pulsion tourne(nt).

• Lors de l'arrêt de la ventilation, l'alimentation est coupée via son régulateur, les ventilateurs continuant de fonctionner durant le temps de post-ventilation permettant le refroidissement des résistances avant l'arrêt total. L'ensemble est livré entièrement monté, câblé et testé en usine.

Fonctionnement de la batterie de post-chauffe eau chaude (option)

• Si une batterie de post-chauffe eau chaude est intégrée au RHRm afin de maintenir une température constante, sa puissance est entièrement gérée par la régulation via la vanne 3 voies fournie, à monter sur la batterie (installateur).

Capteurs et sondes sélectionnables

• Sondes CO2 - SCO2 010A ou 010G. Sondes de pression SPRD 010A. Sondes de température STEM 010 ou 010A.
• Capteurs de présence CPFL-S ou CPFL-E

Séries CAD HRmural et CAD RHRmural

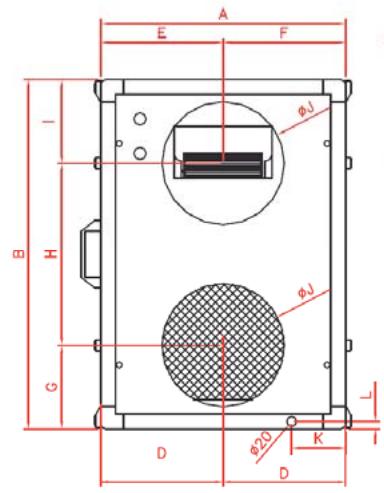

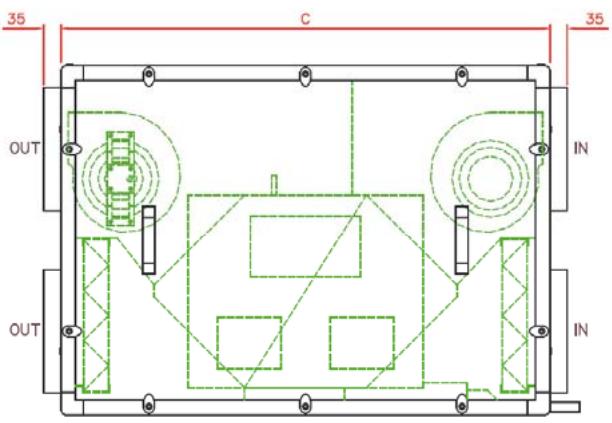

Dimensions (mm)

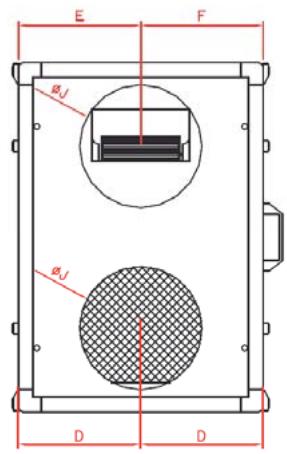

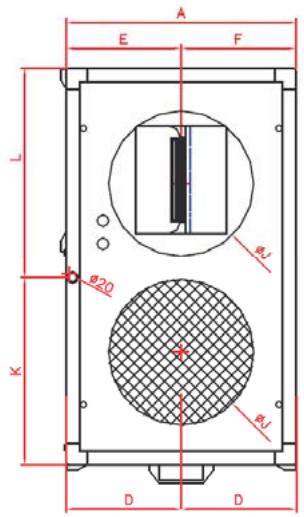

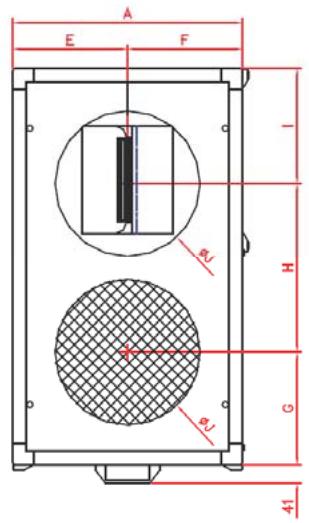

CAD HR Mural 450, 600, 800 - version verticale

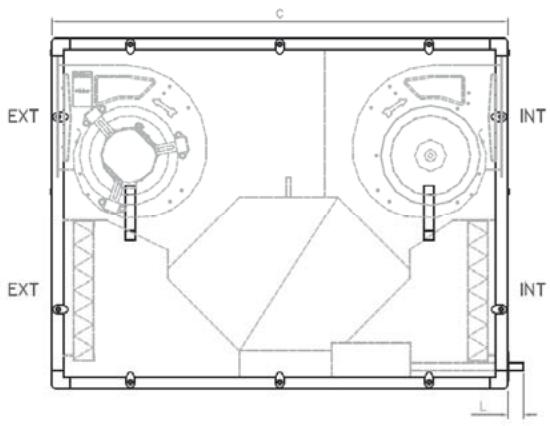

CAD HR Mural 800 - version horizontale

Désignations	A	B	C	D	E	F	G	H	I	J	K	L
CAD HR 450	500	500	712	250	220	280	140	220	140	200	60	60
CAD HR 600	500	712	1000	250	250	250	170	372	170	250	110	15
CAD HR 800 V	500	860	860	250	250	250	243.5	435.5	181	315	55	55
CAD HR 800 H	500	712	1000	250	250	250	170	372	170	250	405	455

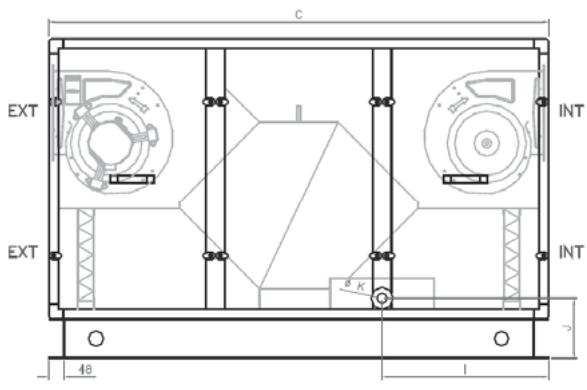

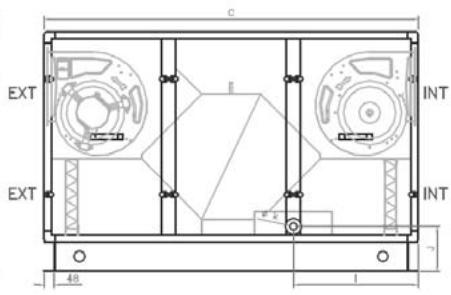

Séries CAD HRmural et CAD RHRmural

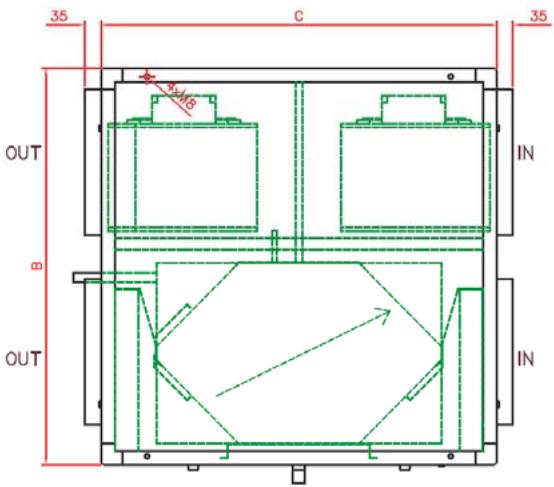

Dimensions (mm)

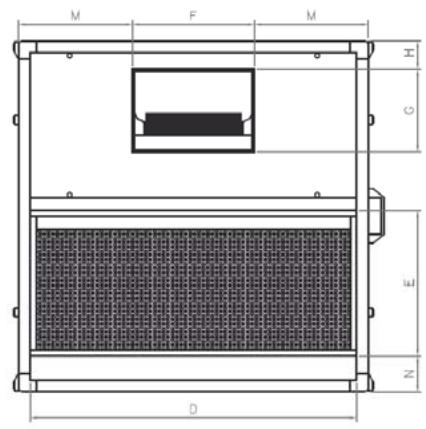

CAD RHRm 800 - 1200

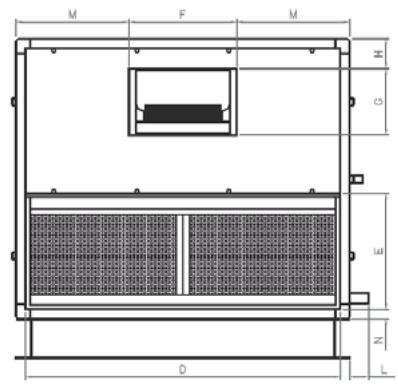

CAD RHRm 2000 - 3000

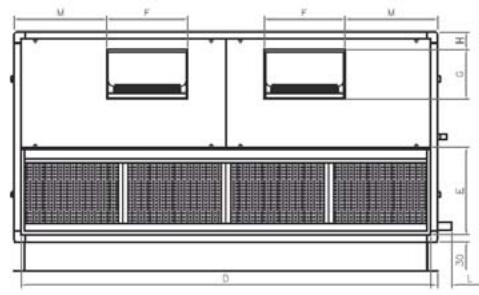

CAD RHRm 4000

Désignations	A	B	C	D	E	F	G	H	I	J	K	L	M	N
CAD RHRm 800	530	1060	1062	470	370	243	210	76.5	55	55	20	40	143.5	90
CAD RHRm 1200	890	1060	1160	830	370	310	210	72	55	55	20	40	290	90
CAD RHRm 2000	1062	1060	1590	1002	370	343	210	80	530	190	32	60	359.5	30
CAD RHRm 3000	1430	1060	1590	1370	370	380	210	75	530	190	32	60	525	30
CAD RHRm 4000	1800	1060	1590	1740	370	343	210	108	530	190	32	60	394	30

Caractéristiques électriques

Moteur à commutation électronique 230V - 50 Hz, classe B IP 44

Désignations	Type de moto-ventilateur	Puisance unitaire Maxi	Intensité unitaire	Puisance Totale max. Extraction, + pulsion	Intensité Totale Extraction + pulsion	Intensité de protection
CAD HR mural
450	DS 140-60	240 W	1.6 A	480 W	3.2 A	4 A
600	DD 160-160 TAC	230 W	1.5 A	460 W	3 A	4 A
800	DD 9-7 TH TAC1/2	600 W	3.6 A	1200 W	7.2 A	8 A
CAD RHRm
800	DD 9-7 TH TAC 1/2	600 W	3.6 A	1200 W	7.2 A	8 A
1200	DD 9-9 TH TAC 1/2	600 W	3.6 A	1200 W	7.2 A	8 A
2000	DD 10-10 TAC 3/4	960 W	5.6 A	1920 W	11.2 A	16 A
3000	DD 11-11 TAC 1/1	1250 W	7 A	2500 W	14 A	20 A
4000	2 X DD 10-10 TAC 3/4	1920 W	11.2 A	3840 W	22.4 A	32 A

Protection recommandée : soit cartouche fusible de classe AM, soit disjoncteur magnétothermique avec une courbe de déclenchement type D et un pouvoir de coupure de 10 000 A - AC3.

Caractéristiques des batteries électriques anti-gel ou post-chauffe

Désignations

Tension

Puisance

Intensité maximum

CAD RHRm

800	3 x 400 V + N	3 KW	4.3 A
1200	3 x 400 V + N	4.5 KW	6.5 A
2000	3 x 400 V + N	6 KW	8.7 A
3000	3 x 400 V + N	9 KW	13 A
4000	3 x 400 V + N	12 KW	17.3 A

\section*{Caractéristiques des batteries électriques anti-gel}

Désignations

Raccord

Puisance (*)

Débit d'eau (*)

△ P'eau (*)

CAD RHRm

800	1/2	4.5 KW	199 l/h	14 Kpa
1200	1/2	8.0 KW	353 l/h	6.54 Kpa
2000	1/2	13.2 KW	585 l/h	11.1 Kpa
3000	1/2	19.4 KW	857 l/h	20.4 Kpa
4000	1/2	27.8 KW	1200 l/h	26.8 Kpa

• Valeurs nominales pour une température d'air de 18°C et un régime d'eau de 90/70°C.
